万物互联时代浪潮下，工业抄表、工业监测、家居安防等行业正加速朝着无线化传输与数字化管理等方向持续发展。

而物联网芯片作为这些行业搭建LPWAN（低功耗广域网）的硬件基础之一，亦正从满足基础连接需求，向具备“高效用频、泛在连接、灵活适配、稳定可靠”等特性深度演进。

其中，Sub-GHz无线收发单片机作为能进行快速组网、降低设备功耗与简化系统设计的核心通信单元，通过将Sub-GHz射频收发器与微控制器高度集成，在提升通信稳定性的同时，还能有效降低IoT终端部署与长期运维的成本，是多种低功耗广域通信应用场景中实现精准、稳定无线交互的重要硬件单元之一。

Sub-GHz无线收发单片机，面向IoT终端的单芯通信解决方案

Sub-GHz无线收发单片机是针对物联网场景进行系统级优化的单芯通信解决方案——通过在一颗芯片内完成射频信号收发、低功耗通信控制、无线协议运行与逻辑处理等核心环节，开发者可大幅简化设计IoT终端的外围元件数量，缩小产品体积（减少PCB面积、降低BOM成本），提升产品可靠性、实用性。

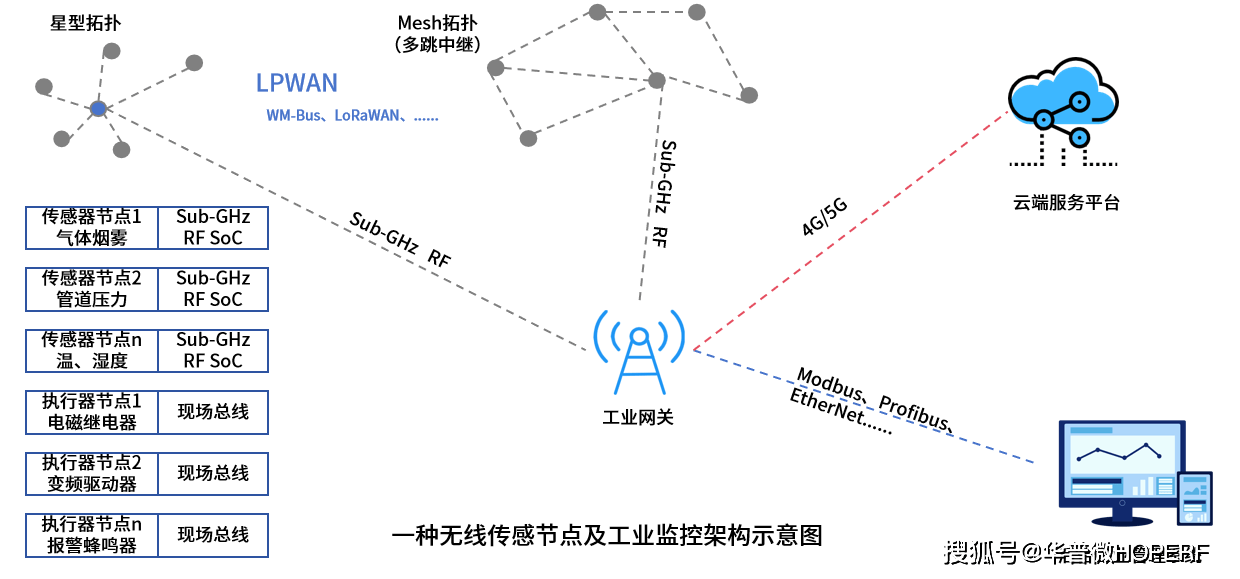

如上图所示，在无线传感节点及工业监控领域中，Sub-GHz无线收发单片机通过I2C直连传感器可构成由电池供电的低功耗无线传感器节点。

依托其远距离、强穿透、低功耗的Sub-GHz频段特性，以及其支持自定义芯片通信协议栈的灵活性，开发者不仅能自由选择星型拓扑与MESH拓扑等组网方式，还能在复杂电磁干扰环境下，实现大规模无线传感器节点的稳定接入与快速部署。

此外，开发者还可通过SPI接口配置射频寄存器，灵活调整Sub-GHz射频收发芯片的调制方式、输出功率与运行模式等通信参数与功能，并能直接基于Sub-GHz无线收发单片机的现成框架开发应用逻辑，无需深耕射频底层驱动与协议解析，仅需聚焦传感器数据采集、指令交互、组网策略等上层业务功能，可大幅缩短IoT产品从原型到量产的周期。

CMT2392F512，高性能的Sub-GHz无线收发单片机

在实际应用中，Sub-GHz 无线收发单片机的性能指标与系统级集成能力，往往直接影响无线射频链路的通信质量、终端节点的功耗表现以及整体系统的长期运行稳定性。

因此，选择一款在射频性能、功耗控制与逻辑处理能力之间具备良好综合平衡的 Sub-GHz 无线收发单片机，已成为工程设计中的重要考量。

例如，CMT2392F512就是一款华普微自主研发的高性能Sub-GHz无线收发单片机，其内部集成32位ARM CortexTM-M4F内核和一颗超低功耗Sub-GHz射频收发器。

支持OOK、2(G)FSK、4(G)FSK等调制方式，可工作在113~960 MHz频段范围内，并拥有+20dBm的发射功率和-122dBm的灵敏度，支持多种数据包格式及编解码方式，使得它可以灵活地满足各种应用的需求。

另外，CMT2392F512还支持128-byte Tx/Rx FIFO、丰富的GPIO及中断配置、Duty-Cycle运行模式、信道侦听、高精度RSSI、低电压检测、上电复位、低频时钟输出、快速跳频与静噪输出等多种特色功能，可赋能开发者更加灵活地进行应用设计。

在运行功耗层面，CMT2392F512基于多模式功耗控制架构，可实现全工况能效优化——在深度睡眠模式下，射频电流消耗可低至400nA；

在接收模式下，射频方面电流消耗为9.4mA@433MHz 2FS KDR=10kbps（使能DC-DC）；在发射模式下，射频方面电流消耗为10mA@433MHz -10dBm（发射电流随发射功耗增长而增长）。

同时，CMT2392F512还可结合Duty-Cycle运行模式，大幅降低依赖电池供电的IoT节点的平均功耗，提升产品续航时间。

在通信性能方面，CMT2392F512支持以1dB的步进将射频发射功率从-10dBm配置到+20dBm，可灵活权衡射频功耗与通信距离；

同时，CMT2392F512还可结合自动增益控制（AGC）、高精度RSSI及PJD相位检测功能，大幅增强芯片在复杂环境下的接收稳定性，满足大规模无线传感与工业监测对可靠通信的要求。

在产品设计方面，CMT2392F512将射频收发、协议处理与应用控制等功能都集中在单芯片内，并且提供丰富的FIFO、GPIO与多种通信接口，可帮助开发者在无需外置MCU或射频芯片的条件下即可快速完成产品开发。

这种高集成的单芯解决方案不仅能显著简化射频调试与系统集成流程，还有助于提升产品可靠性，加快产品规模部署的落地速度。
