在电路防护设计中，ESD 管（静电放电抑制器件）与保险丝（过流保护器件）的搭配顺序直接决定防护效果和电路稳定性，核心原则为保险丝在前，ESD 管在后，以下从多层级展开详细分析。

一、核心器件的功能定位

1. 保险丝（Fuse/PPTC）
2. 职责：切断“持续过流”。当短路、反接、器件击穿导致电流超限，保险丝在毫秒级熔断或高阻，阻止能量继续堆积，避免 PCB 铜箔起火、线材熔壳。
3. 关键指标：额定电流 I_h、熔断 I²t、最大电压 V_max、分断能力 I_break。
4. ESD/TVS 管
5. 职责：钳位“瞬态过压”。静电、浪涌、热插拔瞬间，ns 级把高压拉到安全值，保证后端 IC 的栅氧不被击穿。
6. 关键指标：反向工作 V_RWM、击穿 V_BR、钳位 V_C、峰值脉冲电流 I_PP、IEC 61000-4-2 等级。

一句话总结：保险丝管“电流持续暴走”，ESD 管管“电压瞬间尖峰”，两者互补，但串在一条支路时谁先谁后直接决定“谁能活下来报警”。

二、正确搭配顺序：保险丝在前，ESD 管在后

布线顺序：电源/接口 → 保险丝 → ESD/TVS → 被保护 IC

失效安全机制

ESD 管在承受超大浪涌或长时间过压后，最常见的失效模式是短路。此时保险丝若位于它之前，立刻出现“过流→熔断”，系统断电，故障停在原地，不会持续拉弧。

分断能力匹配

保险丝的分断能力（几十到上千安培）远大于 ESD 管本身的 I_PP。让保险丝先面对短路电流，可避免 ESD 管在“自己短路后”还要被迫承受整个电源的馈电能量，从根本上降低 ESD 管炸裂风险 。

安规认证一致性

IEC/UL 62368、ISO 7637 等标准在端口头位置要求“过流保护器件应位于最前端”，以保证任何下游器件短路都能被及时隔离。保险丝在前，天然满足这一条。

三、错误搭配顺序：ESD 管在前，保险丝在后的危害

布线顺序：电源/接口 → ESD/TVS → 保险丝 → 被保护 IC

ESD 管短路失效 = 电源直接“挂零”

失效瞬间，系统相当于把电源正负极通过一只几欧姆的硅片短接，电流仅受线阻与电源内阻限制，可达几十安培。保险丝虽在回路，却位于 ESD 管之后，必须等电流升到熔断值才能动作；这段“等待时间”里，ESD 管持续耗散功率，芯片温度 200 ℃ 起步，极易炸裂、碳化，甚至把铜箔烧断 。

分断能量无处泄放

保险丝熔断需要 I²t 能量积累；ESD 管在前时，所有能量先经过 ESD 管再抵达保险丝，等于把 ESD 管当“保险丝”先用。ESD 管本就不具备可重复分断能力，一次大能量即可击穿陶瓷封装，产生明火。

维修误判，二次损坏

现场常发现"保险丝没断，ESD 管烧成黑洞"，工程师误以为只是 ESD 管质量问题，更换后继续上电，结果新一轮浪涌再来，后端 IC 直接报废。

四、不同应用场景的典型电路示例

车载 12 V 摄像头端口

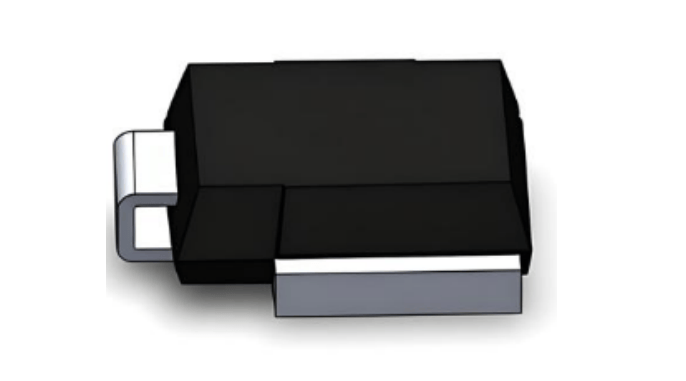

电池 → 慢断保险丝 2 A/32 V → ASIM SMCJ24CA (V_RWM=24 V, V_C=38.9 V, 600 W) → PMIC

说明：ISO 7637-2 Pulse 5a 350 V/2 Ω 负载突降，由 TVS 一次性吸收；如果 TVS 短路，慢断保险丝 2 A 在 200 ms 内动作，保证线束不烧。

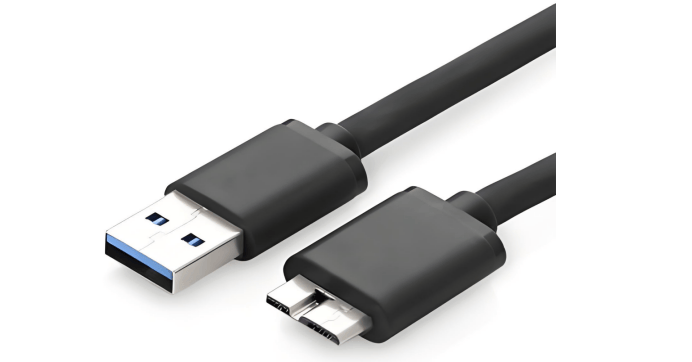

USB3.2 10 Gbps 高速口

VBUS：5 V → 快断贴片保险丝 1.25 A/24 V → ASIM ESD5V0D5-ULC (V_RWM=5 V, 0.2 pF) → 主控

差分线：DP/DN → 直接放 ASIM ESDULC5V0D3-B (0.25 pF) → AC 耦合电容 → 主控

说明：信号线 ESD 器件靠近连接器，与保险丝无串联关系，但 VBUS 路径必须保险丝在前，防止用户热插拔短路时 ESD 管被反向击穿。

48 V 工业以太网供电 (PoE++)

48 V → 慢断保险丝 0.75 A/65 V → ASIM SMCJ58CA → DC-DC

说明：PoE 先经过检测、分级电路，TVS 放在 RJ-45 连接器 10 mm 内，保险丝在板边进线处，确保现场接错线对时，TVS 短路也能安全分断。

五、搭配设计的补充注意事项

保险丝选型

• 额定电流 ≥ 1.5 倍正常工作电流，留 20 % 余量防高温误断。
• I²t 需大于下游所有电容充电 I²t 之和，避免浪涌误动作。
• 分断电压 ≥ 系统最大开路电压，48 V 系统选 65 V 以上。

ESD 管布局

• 连接器金属壳与 TVS 地焊盘距离 ≤ 5 mm，差分线先经过 TVS 再进 IC，禁止分叉。
• 地平面开窗后打 4-6 个 0.3 mm 过孔直下主地，降低寄生电感 。
• 高速信号选 0.2 pF 以下器件，避免眼图闭合。

温度折返

如果产品工作在 85 °C 环境，保险丝额定电流需再降额 30 %；同理，TVS 的 I_PP 随温度升高也会下降，选 600 W 器件时按 400 W 使用更稳妥。

协同测试

先做 IEC 61000-4-2 空气 ±15 kV、接触 ±8 kV，确认 ESD 管无损坏；再做短路实验，用 0.1 Ω 电阻模拟 TVS 短路，验证保险丝能在 5 s 内熔断且无明火。

品牌与供应链

阿赛姆 ASIM 提供车规 AEC-Q101 ESD 管与 UL 认证 PPTC，同一代理商即可配齐，避免不同厂家参数漂移导致并联不均 。

结语

“谁先谁后”不是玄学，而是能量路径与失效模式的简单算术：让保险丝在前，把持续过流的“脏活”揽下来；让 ESD 管在后，专心对付 ns 级瞬态。顺序对了，系统才能“先断流、再钳位”，真正做到既防浪涌又防火。下次审图，看到把 ESD 管放最前端的方案，直接把这篇文章甩给他。
