众所周知，任何一个行业，都在朝着分工越来越细，运行效率越来越高的模式发展的。

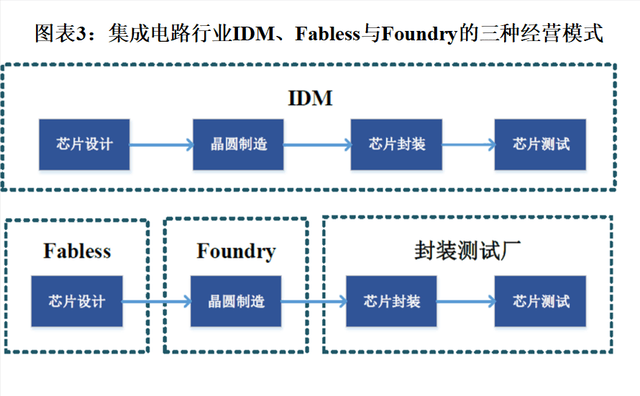

拿芯片行业来说，以前是IDM模式，即一家企业要搞定设计、制造、封测这样三个重要环节。但后来，台积电诞生，将IDM模式一分为三，设计、制造、封测分开了。

这样的好处是一家企业，专注于做某一个环节即行，这样分工精细，运营效率更高。

所以目前，全球最主流的芯片制造模式，就不再是IDM模式，变成了设计、制造、封测分离了，这才符合产业规律。

如果谁还想试图去开倒车，想要去搞芯片的IDM模式，铁定成功不了，很大可能性是要被时代抛弃的。

在芯片设计领域，其实也是，以前是一家企业要自己搞定EDA工具，自己设计架构，自己设计IP核，然后设计出整颗芯片，然后再去流片-验证-代工量产……

但后来EDA工具分离出来，专业软件企业来提供，芯片架构、IP核都分离出来了。

比如ARM提供ARM架构，也提供CPU、GPU、NPU等IP核，也有企业只提供IP核，只提供架构的，反正就是分工越来越细，降低整个行业的准入门槛。

有些企业专注于EDA就行，有些专注于架构，有些专注于IP核，不需要一家企业样样精通，因为要实现样样精通确实难度大，门槛高。

而最近，为了让整个芯片设计行业的门槛降低，ARM更是搞了一个CSS(Compute Subsystems)模式出来，什么叫做CSS模式？就是ARM直接向客户提供预集成、预验证的计算子系统，包括 CPU、GPU、系统互连、内存管理单元等关键组件。

相当于ARM现在不仅提供ARM架构，提供CPU、GPU、NPU这些IP核，还可以给客户提供半成品的芯片了。

如果拿修房子来比喻，以前ARM提供地基毛坯，还提供了部分家具，但怎么装修，全是客户自己的事情，你买了毛坯，买了家具，自己去折腾装修吧，ARM只完成了20%的工作，自己还要搞定80%的工作量。

但如今呢，ARM的CSS模式下提供了地基、毛坯，还提供了部分家具，还给客户出具了部分装修方案，客户买了后，自己只要将ARM没提供的部分，装修好就行，ARM已经完成了50%的工作量，客户只要完成另外的50%即可。

在这样的模式之下，相信会有越来越多的芯片企业，能够研发出自己的芯片来，因为难度又下降了50%，ARM提供了半成品了，自己需要完成的工作量变少了。

而这其实也是符合整个行业的发展的，那就是专业的人做专业的事，分工越来越细，让整个行业门槛降低，目的就是使行业往更高效的模式去运行。
