德国Schafter+Kirchhoff 公司自1955年成立以来，一直专注于光学解决方案的研发与制造。 SK010PA 系列 偏振分析仪 是该公司基于实际应用经验开发的通用偏振测量装置，采用紧凑型设计（40×70×82mm），重量仅390克。SK010PA配合专业分析软件，能够实时测量并显示斯托克斯参数、偏振度、椭圆度等关键偏振特性。设备支持0.01-50mW的功率测量范围，采样速率达15Hz，偏振态测量精度达到±0.4°，为科研和工业应用提供高精度的偏振分析解决方案。

偏振分析仪

SK010PA偏振分析仪提供完整解决方案，可优化相干光源入射偏振方向与光纤偏振轴的匹配精度，并测量最终实现的偏振消光比（PER）。

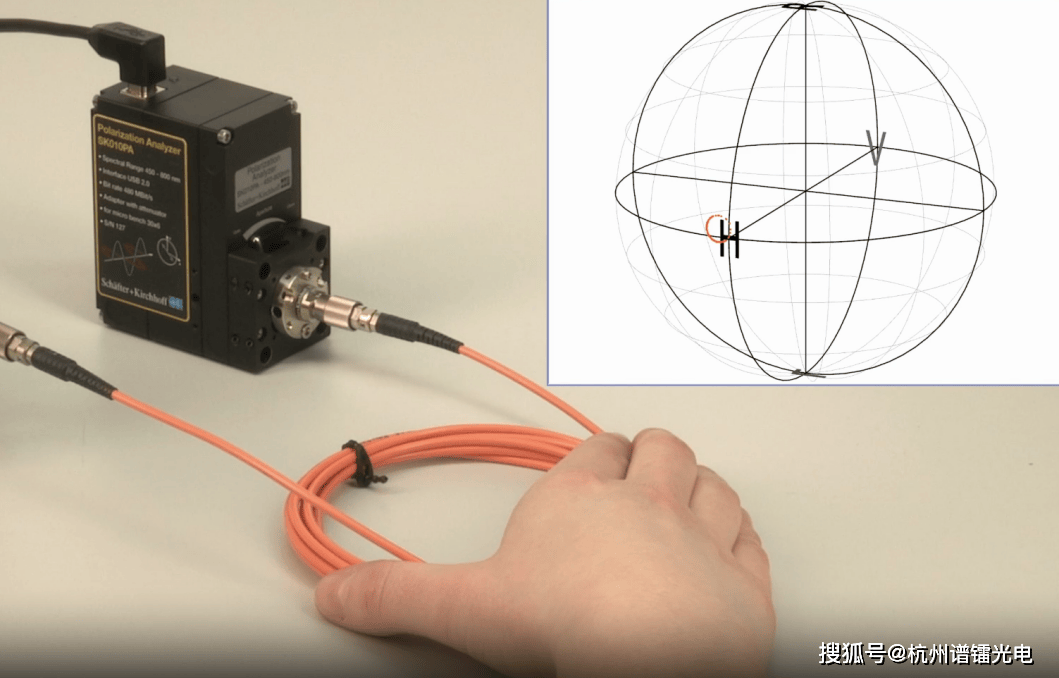

测量时通过改变温度或轻微弯曲光纤使输出偏振态产生波动，系统自动记录输出偏振态数据并在Poincaré球上拟合生成数据圆环，同时显示平均与最小偏振消光比。该数据圆的半径直接反映光纤偏振轴与入射相干辐射偏振轴之间的角度偏差，体现对准质量。在理想对准状态下，数据圆将收敛为Poincaré球上的单一质点。

如图示例中Poincaré球（庞加莱球）上的数据圆半径较大，通过实时监测输出偏振态，旋转光纤轴与激光源偏振轴的相对角度，当输出偏振态无限接近Poincaré球圆心时，即达到最优对准状态。随后进行的二次测量可精准输出光纤偏振对准的优化参数。

自由光束偏振分析：

适用于自由空间光束的偏振特性测量。可通过微调平台、40mm笼式系统、四杆连接套件或导轨系统来实现光束与分析仪的精确对准，确保测量结果的准确性。

四分之一波片校准功能：

SK010PA偏振分析仪可对准和量化延迟光学元件（如集成四分之一波片的光纤准直器60FC-Q）。通过旋转波片调整输出偏振态，当达到Poincaré球极点时获得圆偏振光：北极点对应右旋圆偏振光，南极点对应左旋圆偏振光。

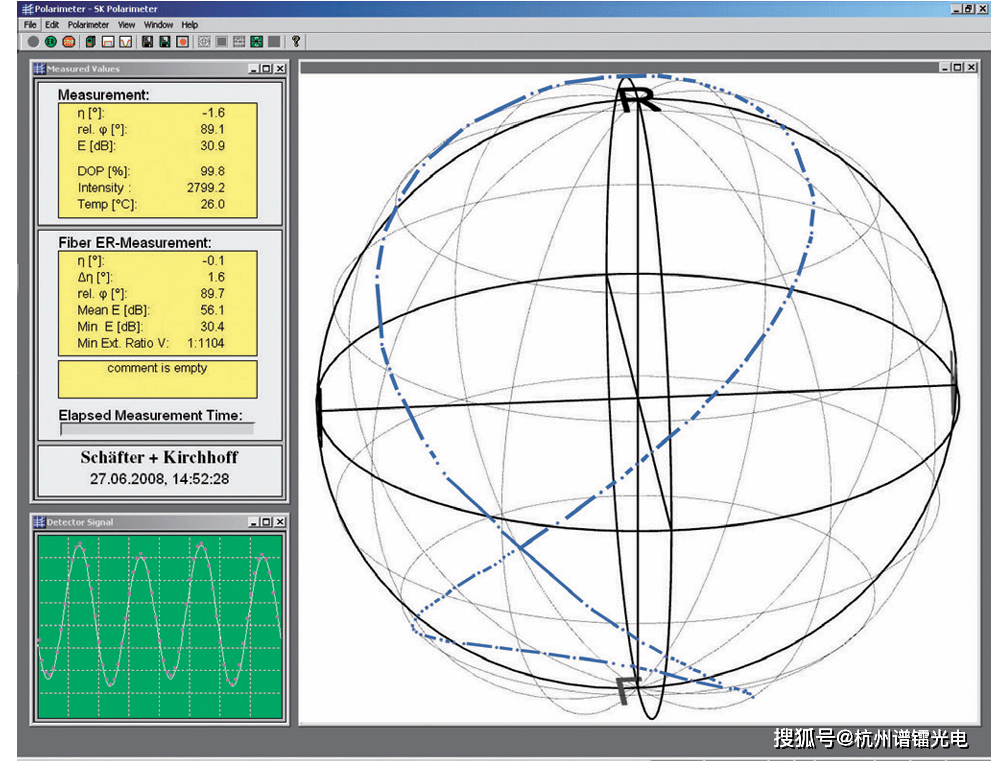

庞加莱球体上描绘的四分之一波板的对齐。偏振状态在四分之一波板旋转期间产生八字形。对于圆形SOP，该figure的极值到达两极：北极为右偏阳圆极化，南极为左旋圆极化

产品特点：

• 确定偏振状态(SOP)，所有四个斯托克斯参数，偏振消光比(PER)，极化度(DOP)，椭圆度等。
• USB 2.0供电的设备(控制，数据传输和电源)
• 在Poincaré球上或偏振椭圆上显示SOP
• 用于保偏光纤评估和偏振对准的特殊程序
• 兼容微平台系统，用于自由光束应用的导轨或笼式系统

应用场景：

• 保偏光纤系统对准：用于半导体激光器与保偏光纤的耦合对准，优化偏振消光比，提高光纤系统传输效率。
• 自由光束偏振分析：适用于激光器偏振特性测试、光学元件偏振特性评估等自由空间光学应用。
• 波片校准与测试：用于四分之一波片、二分之一波片等偏振元件的性能测试和校准。
• 偏振相关损耗测量：在光纤通信系统中测量元件和系统的偏振相关损耗特性。
