电位器是一种可调电阻元件，广泛应用于电子电路中，用于调节电流、电压及信号分配。由于其可以精确调节电路中的参数，电位器成为了音响设备、家电产品、工业控制系统以及精密仪器中的关键组件。本文将从电位器的工作原理、分类、应用领域、性能参数及选型建议等多个方面深入探讨电位器在现代电子工程中的应用与重要性。

一、电位器的工作原理与结构

电位器通常由三个端口组成：两个端口是固定的，连接电源和负载，第三个端口是可调的（滑动触点）。通过旋转或滑动调整滑动触点的位置，电位器改变其内部电阻的值，从而调节电路的电压或电流。

电位器的工作原理可以总结为以下几个关键步骤：

1. 电阻体：电位器内部的电阻体由碳膜、金属氧化物或导电塑料等材料制成，具有良好的电阻特性。电阻体的长度和材料决定了电位器的最大电阻范围。

2. 滑动触点：连接到电位器调整旋钮或滑块，滑动触点通过移动改变与电阻体接触的点，从而调整电阻值。

3. 电阻变化与电压分配：随着滑动触点的变化，电位器的电阻值发生变化，导致电压或电流的变化。电位器的一个常见应用是分压，通过调整电位器的位置，改变电压输出。

4. 调节信号：电位器不仅仅用于直流电路中的电压调节，还用于交流电路中信号的调节，如音频信号调节。

二、电位器的分类与应用场景

根据结构、工作方式以及应用需求的不同，电位器可以分为多种类型。每种类型都有其特定的适用场景和优缺点。

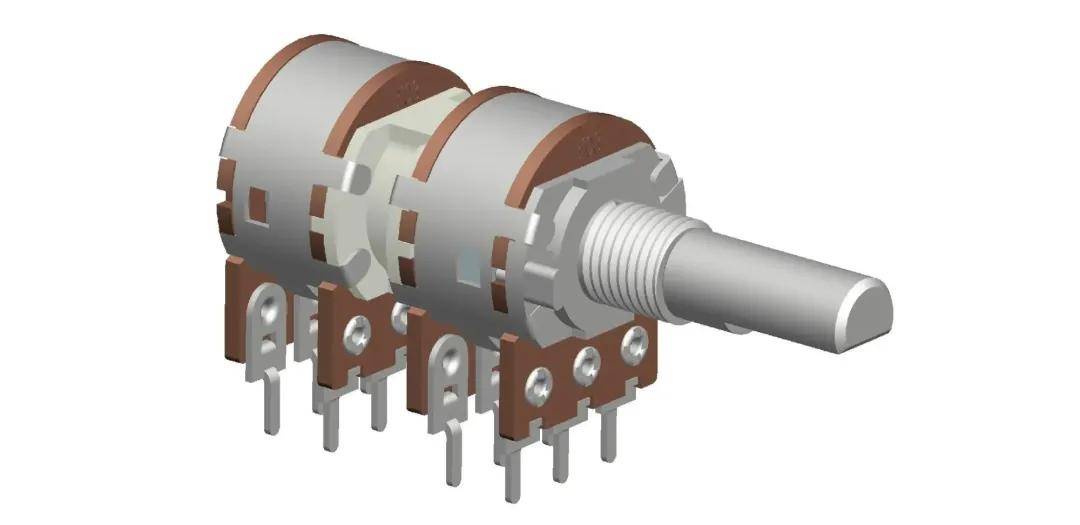

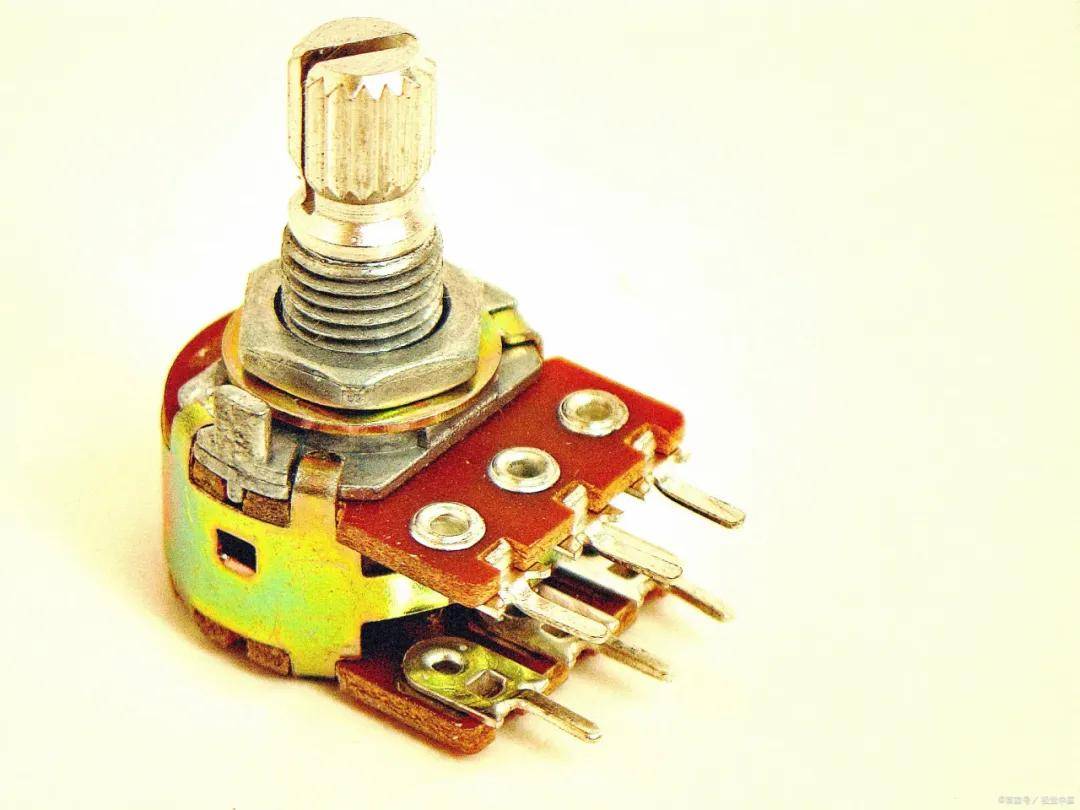

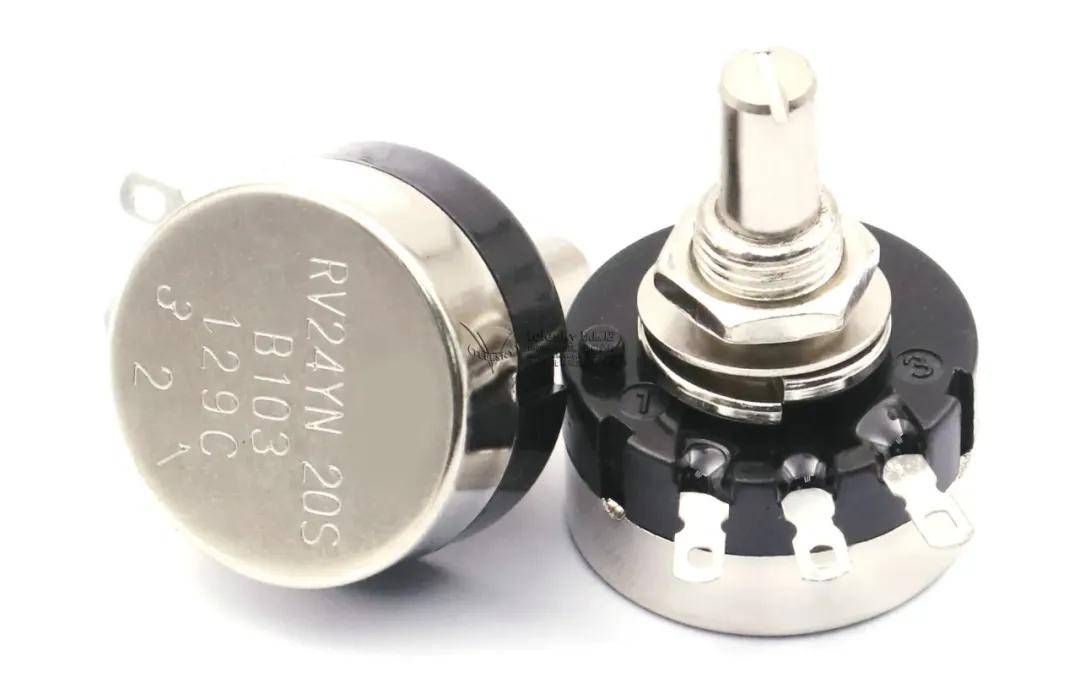

1. 旋转电位器：

工作方式：旋转电位器通过旋转旋钮来调节电阻。常见的旋转电位器通常有一个完整的旋转圈，用户可以通过旋转来精细调节电阻值。

应用场景：主要用于音响、家用电器的音量控制、亮度调节以及其他需要连续调节的设备中。旋转电位器因其简单的操作方式和较高的调节精度广泛应用于日常电子产品。

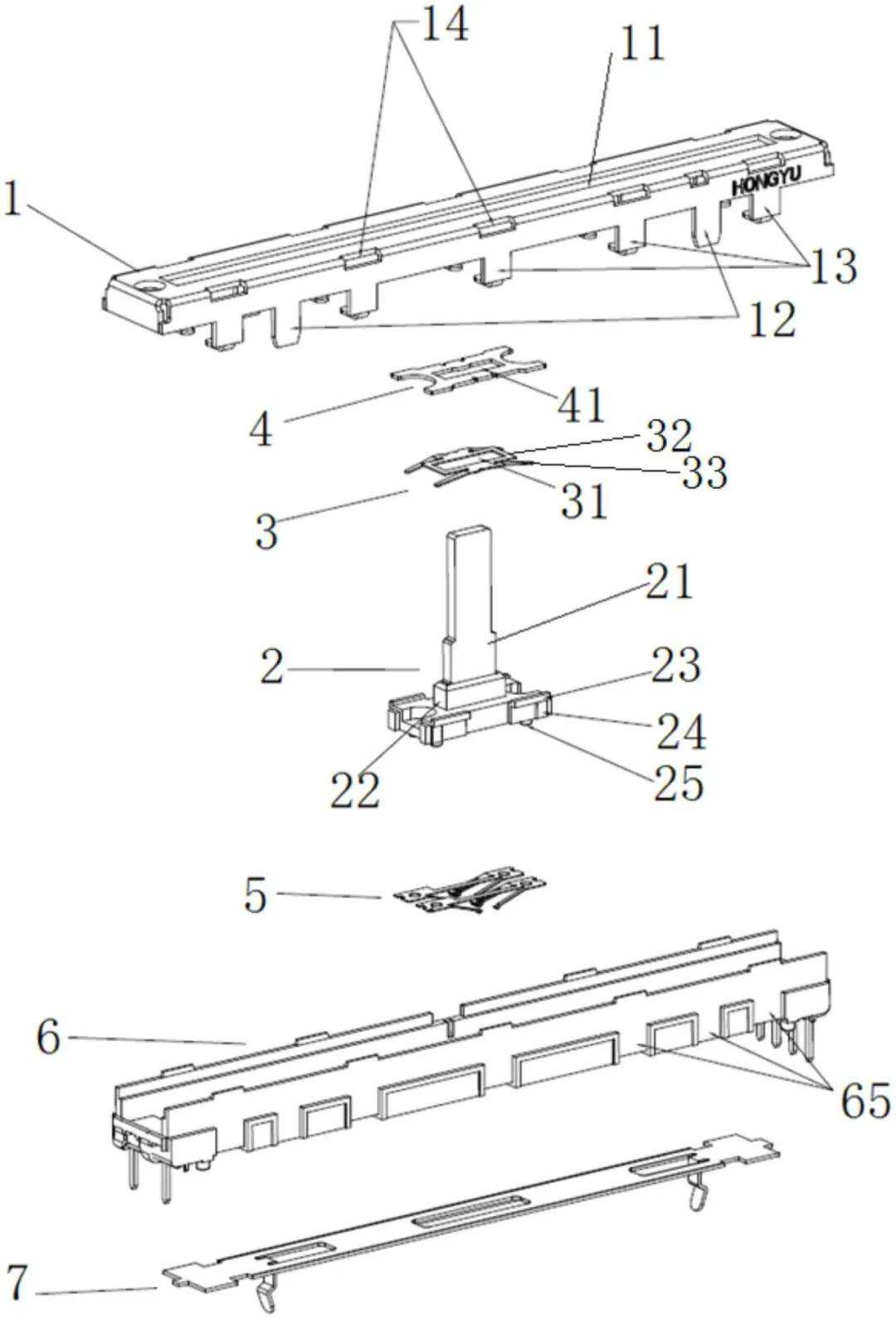

2. 滑动电位器：

工作方式：滑动电位器通过滑动触点来改变电阻值，用户可以通过滑动条来调节电位器。

应用场景：通常应用于实验室设备、调音设备以及需要高频调整的设备。由于其结构便于快速调节和精确操作，滑动电位器在一些特殊应用中具有优势。

3. 数字电位器：

工作方式：数字电位器通过数字信号控制电阻的变化，通常由微处理器或数字控制器来调节电阻，而不需要物理旋转或滑动。

应用场景：广泛应用于自动化控制、嵌入式系统及数字信号处理等领域。数字电位器的优势在于其高精度调节和远程控制能力，适合需要高度精度和智能控制的应用。

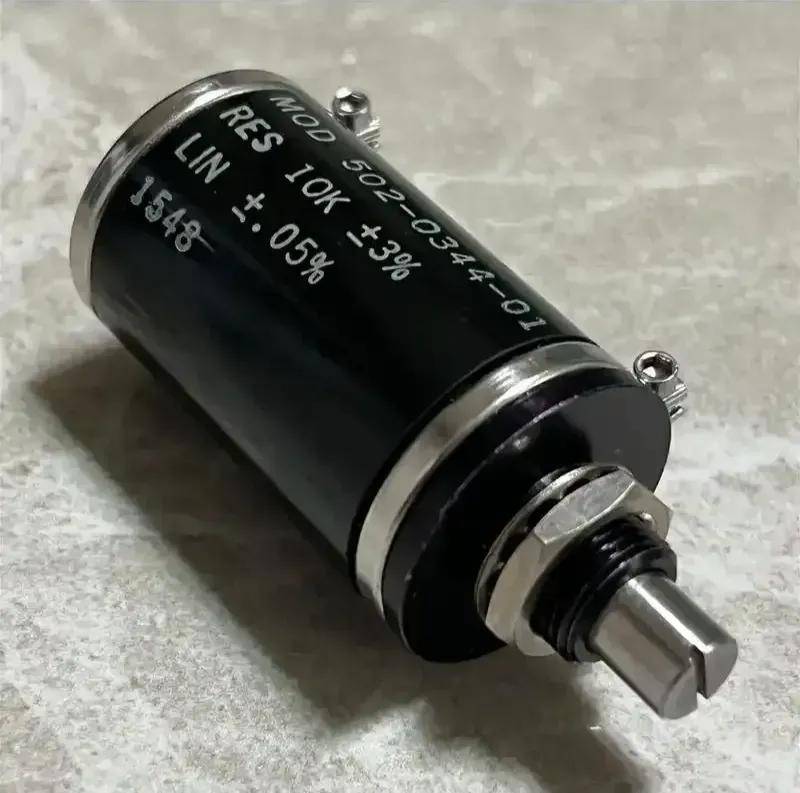

4. 多圈电位器：

工作方式：多圈电位器具有多个旋转圈，因此能够提供比单圈电位器更精细的电阻调节。它通过多个旋转圈提高调节精度。

应用场景：用于需要高精度调节的设备，如精密仪器、仪表控制系统及高端音频设备等领域。在这些应用中，精细的调节精度对于设备性能至关重要。

三、电位器的性能参数与选型

在选择电位器时，需要根据实际应用需求来选择合适的性能参数。以下几个关键参数对于电位器的选型尤为重要：

1. 电阻值范围：

电位器的电阻范围通常从几欧姆到几兆欧姆不等。选择电位器时需要根据电路的工作电压、负载和调节需求来选择合适的电阻值范围。过低或过高的电阻值都会影响电路性能，甚至可能导致设备故障。

2. 功率额定值：

电位器的功率额定值决定了其承受的最大功率负荷。如果功率超过电位器的额定值，它可能会过热并损坏。电位器的功率额定值一般在几百毫瓦到几瓦之间，应根据电路负载的功率要求进行选择。

3. 调节精度与分辨率：

对于高精度应用，如精密仪器、传感器校准、通信设备等，电位器的调节精度至关重要。高精度电位器通常具有更小的调整步幅，可以精确调节电压、电流或信号输出。

4. 机械寿命：

电位器的机械寿命指其在正常操作下能够承受的旋转或滑动次数。常见的旋转电位器机械寿命通常为几万到几十万次，滑动电位器的机械寿命也需要考虑。长期高频使用的设备要求选择具有更高机械寿命的电位器。

5. 稳定性与可靠性：

电位器在各种环境下的稳定性，特别是在高温、高湿、震动等条件下的性能表现，影响着设备的长期运行。选择电位器时应确保其在工作环境中的可靠性。

四、电位器的深度应用分析

电位器在多个领域的应用非常广泛，以下是几种典型的深度应用：

1. 音响设备与家电：

电位器作为音量和亮度调节元件，广泛应用于音响、电视、调光器等家用电器中。在音响设备中，旋转电位器用于音量调节，同时也用于调整音质特性（如低音和高音调节）。

2. 精密控制与仪器仪表：

电位器在精密仪器中的应用十分重要，尤其是在传感器校准和信号处理领域。在测量仪器中，电位器通常用于信号的精确调节，以确保设备的准确性和可靠性。

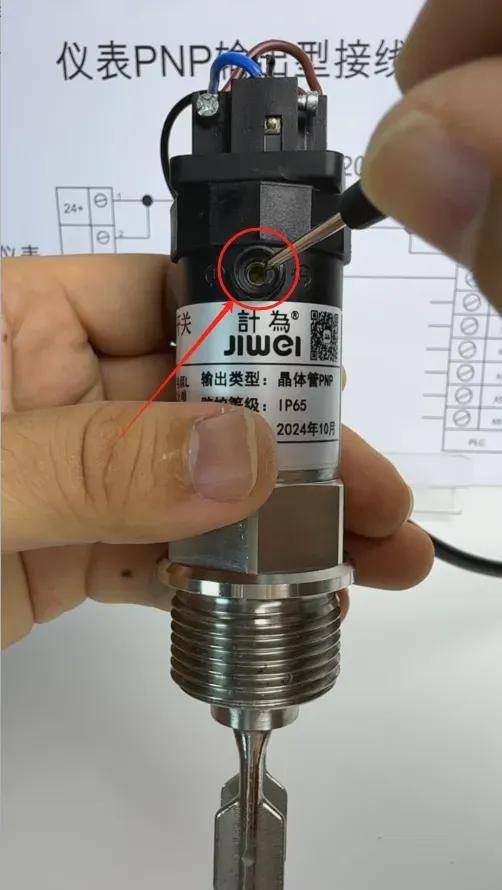

计为紧凑型音叉液位开关的电位器示意图

3.工业自动化与机器人控制：

电位器在工业自动化和机器人控制中用于精准的运动控制。在自动化生产线和机器人臂中，电位器可用于调节传感器输出、控制电机转速、实现运动精度调节等。

4.数字电位器与嵌入式控制系统：

数字电位器在嵌入式系统中的应用越来越广泛，它们通过数字接口与其他系统进行交互，可以实现远程控制和精确的参数调节。数字电位器广泛应用于智能家居、自动化控制和数码音频处理等领域。

五、结语

电位器作为一种调节电阻的元件，其应用范围广泛，并在音响设备、家电、精密仪器、工业自动化等多个领域中发挥着至关重要的作用。从基础的音量调节到复杂的精密控制，电位器以其独特的工作原理和可调节性为电子设备提供了强大的支持。随着数字技术的发展，数字电位器的出现进一步拓宽了其应用领域，为现代电子系统提供了更高的精度和智能化调节能力。了解电位器的工作原理、类型及性能参数，对于设计高效稳定的电子产品至关重要。
