概述

 NY8B062F是以EPROM作为存储器的 8 位单片机，专为家电或量测等等的I/O应用设计。采用CMOS制程并同时提供客户低成本、高性能、及高性价比等显著优势。NY8B062F核心建立在RISC精简指令集架构可以很容易地做编程和控制，共有 55 条指令。除了少数指令需要 2 个指令时钟，大多数指令都是 1 个指令时钟能完成，可以让用户轻松地以过程控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

 NY8B062F内建高精度十一加一通道 12 位ADC模数转换器，与高精度电压比较器，足以应付各种模拟接口的侦测与量测。

 在 I/O 的资源方面，NY8B062F 有 14 根弹性的双向 I/O 脚，每个 I/O 脚都有单独的寄存器控制为输入或输出脚。而且 每一个 I/O 脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏（Open-Drain）输出。此外针对红外线摇控的产品方面，NY8B062F 内置了可选择频率的红外载波发射口。

 NY8B062F 有四组定时器，可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外 NY8B062F 提供 4 组 10 位的 PWM 输出，3 组蜂鸣器输出，可用来驱动马达、LED、或蜂鸣器等等。

 NY8B062F 采用双时钟机制，高速振荡时钟或者低速振荡时钟都由内部 RC 振荡或外部晶振输入。在双时钟机制下， NY8B062F 可选择多种工作模式如正常模式（Normal）、慢速模式（Slow mode）、待机模式（Standby mode）与睡 眠模式（Halt mode），可节省电力消耗，延长电池寿命。并且单片机在使用内部 RC 高速振荡时，低速振荡可以同时使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。

 在省电的模式下，如待机模式（Standby mode）与睡眠模式（Halt mode）中，有多个中断源可以触发来唤醒NY8B062F 进入正常操作模式（Normal mode）或慢速模式（Slow mode）来处理突发事件。

功能

 宽广的工作电压：

• 2.0V ~ 5.5V @系统时钟 ≦8MHz。
• 2.2V ~ 5.5V @系统时钟 > 8MHz。

 宽广的工作温度：-40°C ~ 85°C。

 2Kx14 位的程序存储器空间。

 128 字节的通用数据存储器空间。

 14 根可分别单独控制输入输出方向的I/O脚（GPIO）、PA[7:0]、PB[5:0]。

 PA[5,3:0]及PB[3:0]可选择输入时使用内部下拉电阻。

 PA[7:0]及PB[5:0]可选择输入时使用内部上拉电阻。

 PB[5:0]可选择开漏输出（Open-Drain）。

 PA[5]可选择当作输入或开漏输出（Open-Drain）。

 所有I/O脚输出可选择一般灌电流（Normal Sink Current）或大灌电流（Large Sink Current），除PA5 外。

 8 级深度硬件堆栈（Stack）。

 存取数据有直接或间接寻址模式。

 一组 8 位上数定时器（Timer0）包含可编程的预分频器。

 三组 10 位下数定时器（Timer1、2、3）可选自动重载或连续下数计时。

 四个 10 位的脉冲宽度调变输出（PWM1、2、3、4）。

 三个蜂鸣器输出（BZ1、2、3）。

 38/57KHz红外线载波（IR）频率可供选择，同时载波之极性也可以通过寄存器选择。

 内置准确的低电压侦测电路（LVD）。

 内置十一加一通道 12 位ADC模数转换器（Analog to Digital Converter）。

 内置精准的电压比较器（Voltage Comparator）。

 内置上电复位电路（POR）。

 内置低压复位功能（LVR）。

 内置看门狗计时（WDT），可由配置字节（Configuration Word）控制开/关。

 内置电阻/频率转换器（RFC）功能。

 双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。

 高速振荡时钟:

• E_HXT（超过 6MHz外部高速晶振)
• E_XT（455K~6MHz外部晶振）
• I_HRC（1~20MHz内部高速RC振荡）

 低速振荡时钟：

• E_LXT（32KHz外部低速晶振）
• I_LRC（内部 32KHz 低速 RC 振荡）

 四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待机模式（Standby mode）与睡眠模式（Halt mode）。

 十一种硬件中断：

• Timer0 上溢中断。
• Timer1 下溢中断。
• Timer2 下溢中断。
• Timer3 下溢中断。
• WDT中断。
• PA/PB输入状态改变中断。
• 两组外部中断。
• 低电压侦测中断。
• 比较器输出翻转中断。
• ADC模数转换完成中断。

 NY8B062F在待机模式（Standby mode）下的十一种唤醒中断：

• Timer0 上溢中断。
• Timer1 下溢中断。
• Timer2 下溢中断
• Timer3 下溢中断。
• WDT中断。
• PA/PB输入状态改变中断。
• 两组外部中断。
• 低电压侦测中断。
• 比较器输出翻转中断。
• ADC模数转换完成中断。

 NY8B062F在睡眠模式（Halt mode）下的四种唤醒中断：

• WDT中断。
• PA/PB输入状态改变中断。
• 两组外部中断。

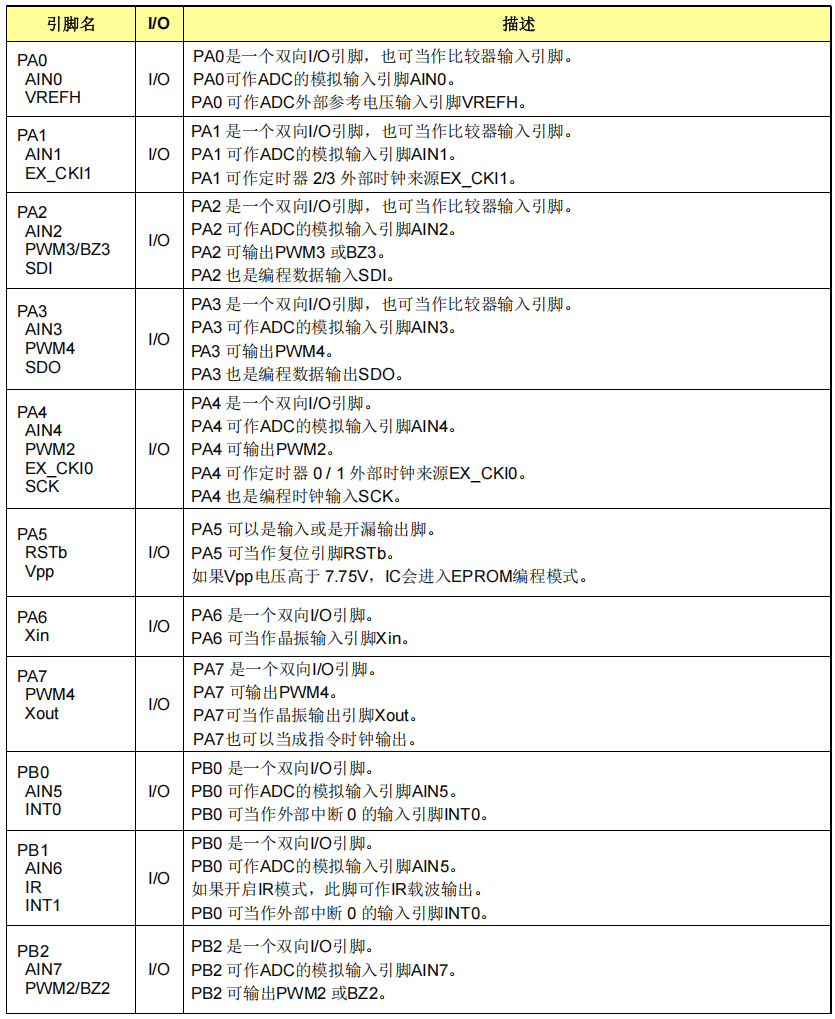

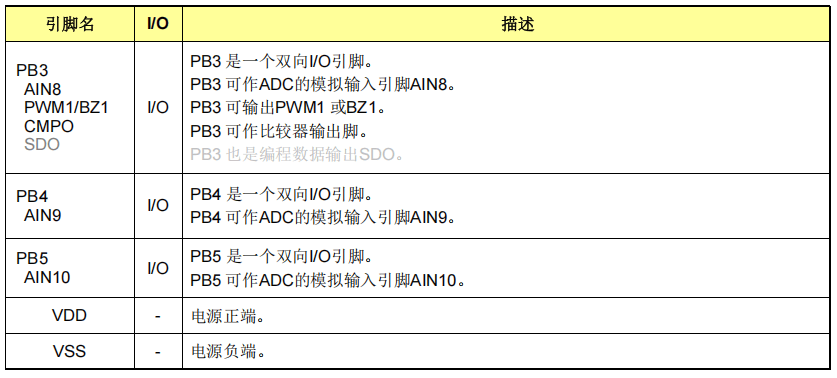

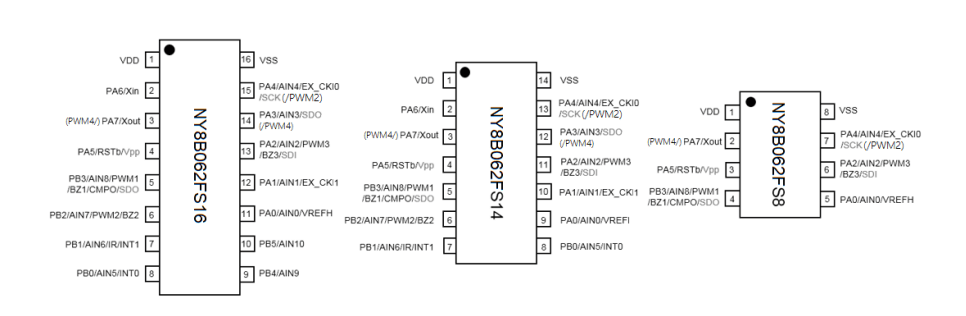

引脚配置
