存储深度（Memory Depth）是数字示波器的核心参数之一，它直接决定了示波器在单次采集过程中能够记录的采样点数量。存储深度对信号分析的影响贯穿时域细节捕捉、频域分析精度、触发稳定性等多个维度。以下从技术原理、实际影响及优化策略三方面展开分析。

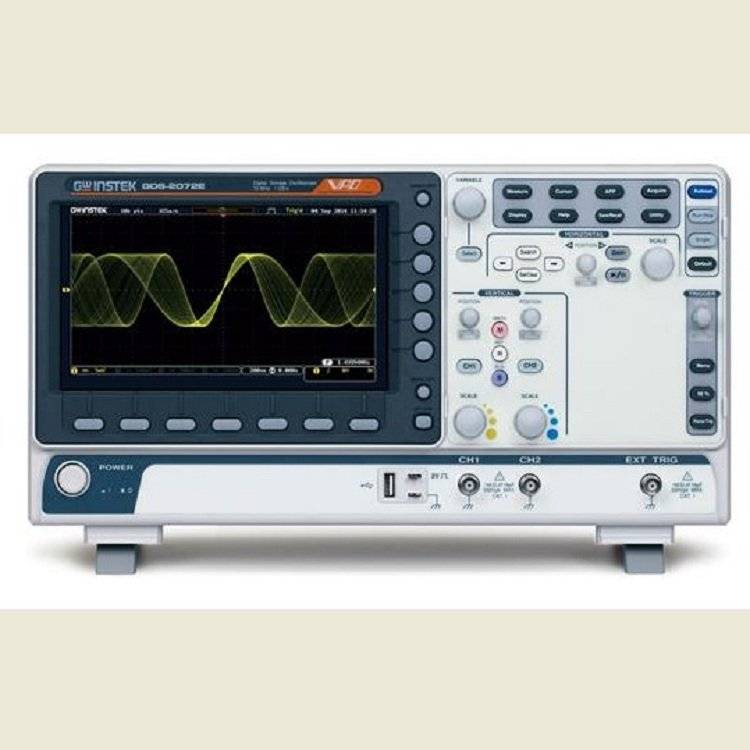

存储示波器

一、存储深度对信号分析的核心影响

1. 时域信号完整性

• 边沿细节捕捉能力
• 高频信号边沿：如100MHz时钟信号的上升沿/下降沿时间通常在5ns以内，需足够多的采样点（如≥10点/边沿）才能准确重建波形。
• 存储深度不足的后果：
• 边沿采样点过少（如仅3点/边沿），导致波形失真（如过冲、振铃无法体现）。
• 抖动（Jitter）测量误差增大（需≥100点/周期才能精确计算RMS抖动）。
• 案例：
• 采样率1GS/s，存储深度10kpts → 记录时间仅10μs，每周期仅10点（100MHz信号），边沿重建质量差。
• 存储深度升级至1Mpts → 记录时间延长至1ms，每周期1000点，边沿细节清晰。
• 长记录时间需求
• 低频或慢速变化信号：如电源纹波、温度变化，需长时间记录（如10s）以观察趋势。
• 存储深度不足的后果：
• 记录时间过短（如仅1ms），无法捕获完整事件（如电源启动瞬态）。

2. 频域分析精度

• FFT分析的频率分辨率
• 公式：

Δf=N

fs

- $\Delta f$：频率分辨率 - $f_s$：采样率 - $N$：存储深度（采样点数）

• 存储深度的影响：
• 存储深度越大，频率分辨率越高（如1Mpts采样点比10kpts的频率分辨率高100倍）。
• 存储深度不足会导致频谱泄漏（Spectral Leakage），无法区分相邻频率分量。
• 案例：
• 采样率1GS/s，存储深度10kpts → 频率分辨率100kHz（无法分辨99.95MHz和100.05MHz信号）。
• 存储深度升级至1Mpts → 频率分辨率1kHz（可精确分辨）。

3. 触发与捕获能力

• 分段存储（Segmented Memory）
• 原理：将内存划分为多个独立段，仅记录触发事件（如毛刺、异常）。
• 存储深度的影响：
• 存储深度越大，可划分的段数越多（如10Mpts内存可支持1000段×10kpts）。
• 存储深度不足会导致偶发信号遗漏（如仅10kpts内存无法分段记录10个毛刺事件）。
• 案例：
• 测量100MHz时钟的10个毛刺事件，存储深度10kpts → 仅能记录1个事件（单段10kpts）。
• 存储深度升级至1Mpts → 可记录100个事件（100段×10kpts）。
• 预触发（Pre-trigger）能力
• 原理：记录触发事件前的信号，用于分析故障原因。
• 存储深度的影响：
• 存储深度越大，预触发时间越长（如1Mpts内存可支持1ms预触发，采样率1GS/s）。
• 存储深度不足会导致无法观察触发前的信号（如仅10kpts内存仅支持10ns预触发）。

4. 测量精度与统计功能

• 参数测量稳定性
• 存储深度的影响：
• 存储深度越大，测量统计的样本数越多（如1Mpts采样点比10kpts的均值、标准差计算更准确）。
• 存储深度不足会导致测量结果波动大（如抖动测量误差±50%）。
• 案例：
• 测量100MHz时钟的周期抖动，存储深度10kpts → 抖动测量误差±10ps。
• 存储深度升级至1Mpts → 抖动测量误差±1ps。

二、存储深度不足的典型问题与案例

问题根本原因解决方案波形边沿失真存储深度不足导致边沿采样点过少增加存储深度（如从10kpts升级至1Mpts）频谱分辨率低存储深度不足导致FFT点数不足增加存储深度或降低采样率偶发信号遗漏存储深度不足无法分段存储启用分段存储或升级内存预触发时间过短存储深度不足导致无法记录触发前信号增加存储深度或降低采样率测量结果波动大存储深度不足导致统计样本数不足增加存储深度或使用平均功能三、存储深度优化的策略与工具

1. 根据信号类型动态调整

• 高频信号（如时钟、高速总线）
• 需求：高采样率（≥10倍信号频率） + 足够存储深度（≥1Mpts）。
• 优化：启用分段存储或升级至10Mpts内存。
• 低频信号（如电源纹波、温度变化）
• 需求：长记录时间（如10s） + 低采样率（≥5倍信号频率）。
• 优化：降低采样率（如从1MS/s降至100kS/s）以延长记录时间。
• 偶发信号（如电源毛刺、EMI干扰）
• 需求：高采样率（≥5倍信号频率） + 大存储深度（≥10Mpts分段存储）。
• 优化：启用外部触发或增加分段存储段数。

2. 使用高级存储功能

• 分段存储（Segmented Memory）
• 适用场景：偶发信号、突发信号（如DDR总线）。
• 优势：延长记录时间（如1000段×10μs=10ms），减少无效数据。
• 滚动模式（Rolling Mode）
• 适用场景：实时监控慢速变化信号（如温度、压力）。
• 优势：连续显示最新数据，无需触发。
• 平均功能（Average）
• 适用场景：降低噪声（如电源纹波）。
• 优势：通过多次采样平均提高信噪比（SNR）。

3. 硬件升级与外接存储

• 升级示波器内存
• 策略：从1Mpts升级至10Mpts或100Mpts。
• 成本：中高端示波器通常支持内存扩展（如泰克MDO4000系列支持100Mpts）。
• 外接存储设备
• 策略：通过LAN或USB将数据传输至PC或NAS。
• 工具：Tektronix OpenChoice®、Keysight PathWave等软件。

四、存储深度设置的实操建议

1. 高频时钟信号（如100MHz）

• 采样率：≥1GS/s（每周期≥10点）。
• 存储深度：≥1Mpts（记录时间≥1μs）。
• 优化：启用分段存储（如100段×10μs）或升级至10Mpts。

2. 高速数据总线（如DDR4 3200MT/s）

• 采样率：≥6.4GS/s（数据速率×2）。
• 存储深度：≥10Mpts（记录时间≥1.56μs，支持突发信号）。
• 优化：启用分段存储（如1000段×10kpts）或外部触发。

3. 电源纹波分析（如10kHz）

• 采样率：≥50kHz（满足奈奎斯特定理）。
• 存储深度：≥1Mpts（记录时间≥20s，若采样率50kS/s）。
• 优化：降低采样率至100kS/s，延长记录时间至10s。

4. 偶发电源毛刺（如100MHz）

• 采样率：≥500MS/s（捕捉瞬态信号）。
• 存储深度：≥10Mpts（分段存储，如1000段×10μs）。
• 优化：启用外部触发或增加分段存储段数。

五、总结与推荐

1. 核心结论

• 存储深度不足的影响：波形失真、频谱泄漏、偶发信号遗漏、测量误差大。
• 优化方向：根据信号类型动态调整采样率与存储深度，启用分段存储或升级硬件。

1. 操作建议

• 高频信号：优先保证采样率，通过分段存储延长记录时间。
• 低频信号：优先保证记录时间，通过降低采样率节省内存。
• 偶发信号：优先保证大存储深度，通过分段存储或外部触发提高捕获率。

1. 推荐工具

• 分段存储：对偶发信号或长记录时间高频信号非常有效。
• 外接存储：对超长记录时间需求（如小时级）的慢速信号。

直接结论：

• 高频信号：存储深度≥1Mpts（优先满足采样率，通过分段存储延长记录时间）。
• 低频信号：存储深度≥1Mpts（优先满足记录时间，通过降低采样率节省内存）。
• 偶发信号：存储深度≥10Mpts（分段存储，如1000段×10μs）。

通过合理设置存储深度，可确保信号的时域完整性、频域精度和触发稳定性，优化示波器在高频、低频及偶发信号分析中的性能。
