一，概述

APM521 系列UL认证嵌入式电力仪表（以下简称仪表）按IEC国际标准设计，具有全电量测量、电能统计、电能质量分析事件记录功能及网络通讯等功能，主要用于电网供电质量的综合监控。该系列仪表配有功能丰富的DI/DO模块、AO模块，可以灵活实现电气回路全电量测量及开关状态监控。支持2-63次谐波分量电能表支持2-63次谐波分量电能表

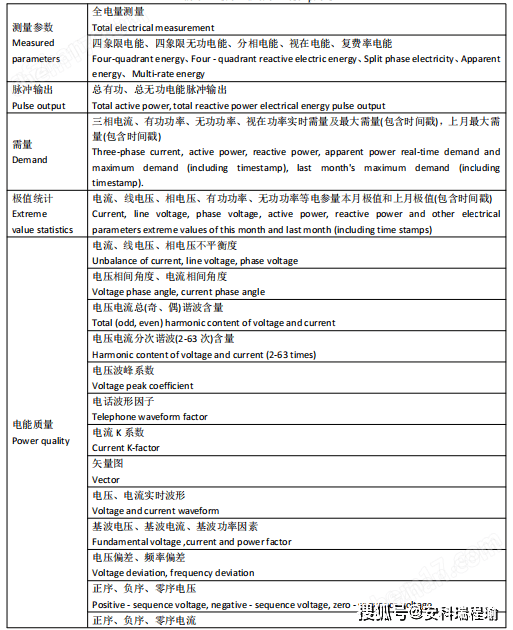

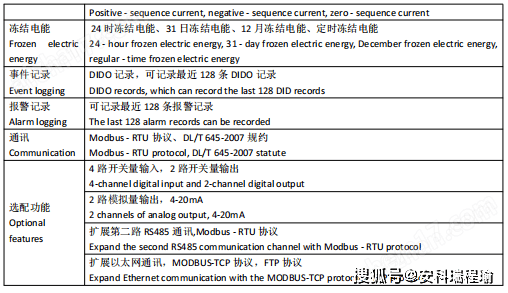

二，产品功能 程瑜 187 0211 2087

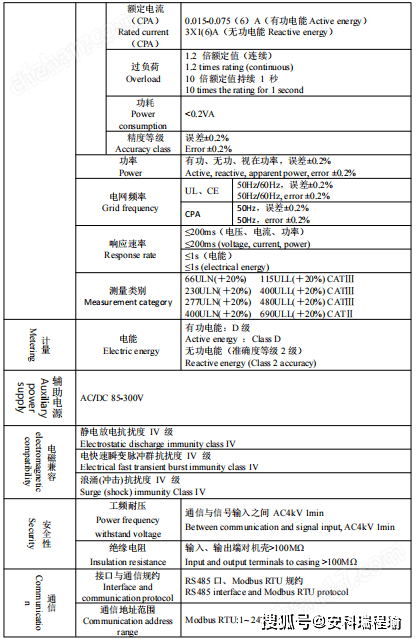

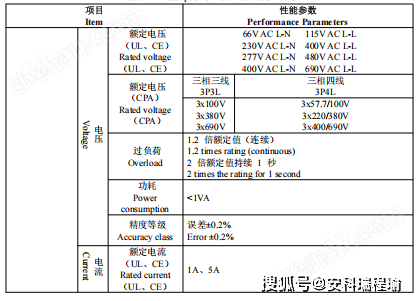

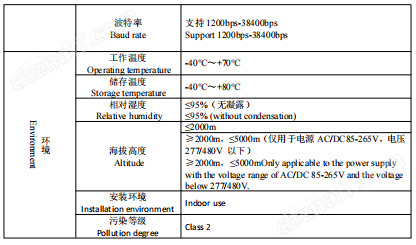

三，技术参数

四，外形及安装尺寸

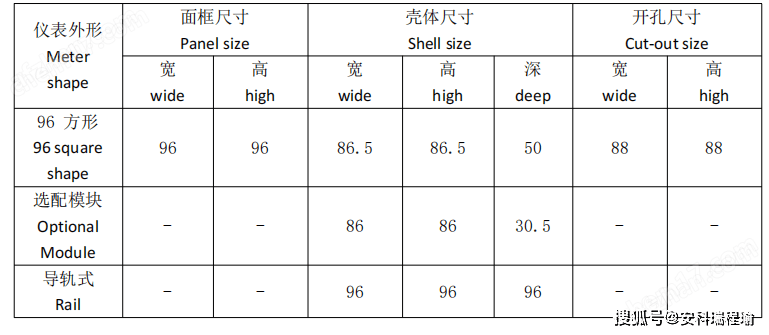

UL认证嵌入式电力仪表及盘面开孔尺寸(单位：mm)

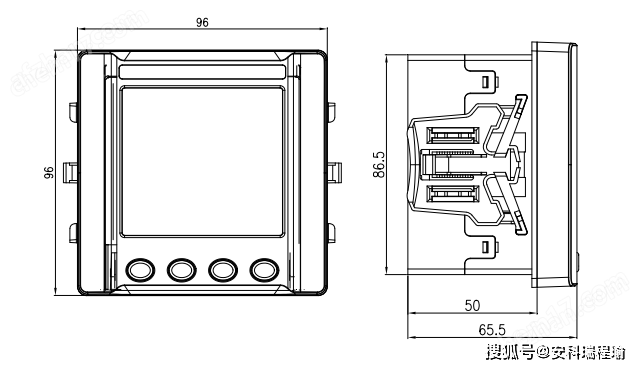

APM521 嵌入式安装尺寸图（无模块）

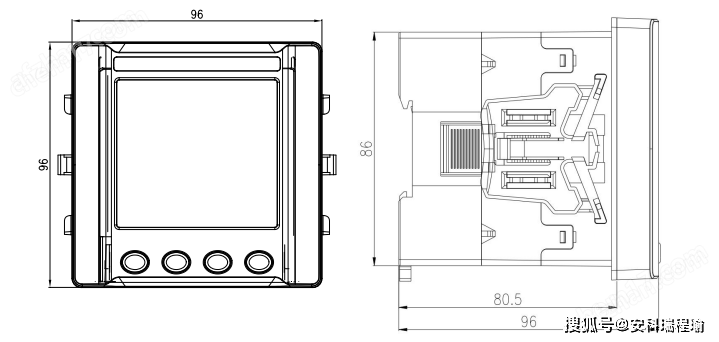

APM521 嵌入式安装尺寸图（有模块）

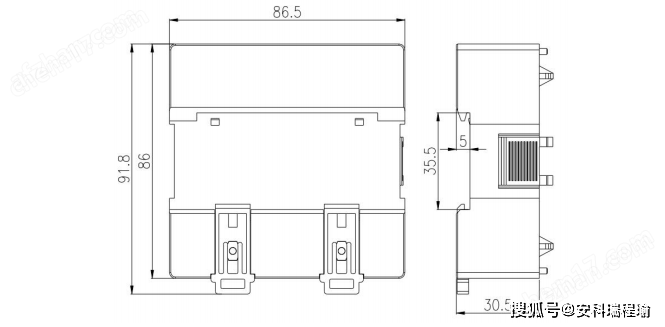

APM521 模块安装尺寸图

五，电压电流接线示意图

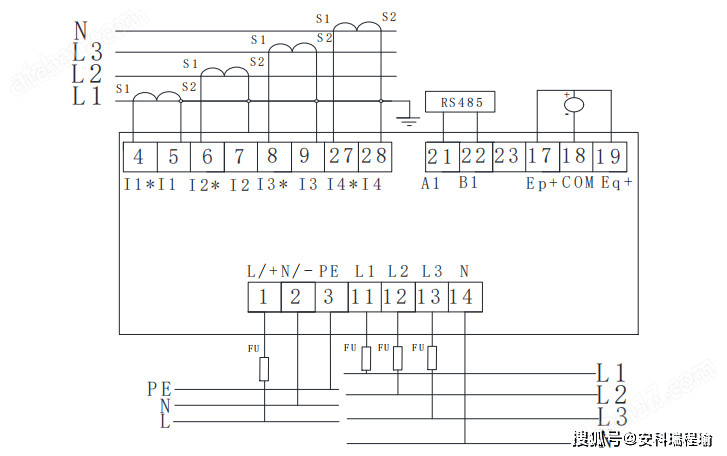

APM521 典型接线图

UL认证直流电表

1 定义

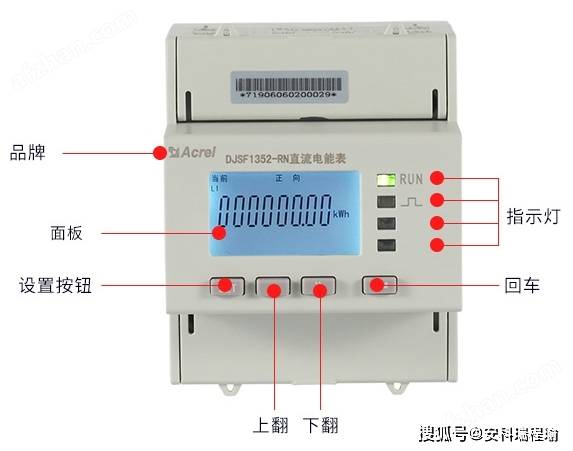

DJSF1352型电子式直流电能表采用液晶显示，具有RS485功能可与微机进行数据交换。产品由测量单元、数据处理单元、通讯单元、显示单元等组成，具有电能测量、数据处理、实时监测、LCD显示功能。适合充电桩直流计量、蓄电池、太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼宇自动化等现代供配直流电系统。

2 主要功能

★ 具有正向，反向有功电能量计量功能，组合电能=正向+反向；

★ 电压、电流、功率测量；

★ 上12个月结算功能；

★ 具有日历、计时和闰年自动转换功能，具有校时功能。其中广播下发的时钟误差不得大于5分钟， 在零点前后十分钟内不准校时，每天只允许校时一次；

★ 具有两套费率时段，可通过预先设置的时间实现两套费率时段的自动转换，每套费率时段全年至少可设两个时区，24小时内至少可以设8个时段，时段*小间隔为15分钟，时段可跨零点设置；

★ 调制红外通讯接口和RS-485通讯接口，采用DL/T645-2007通讯协议、DL/T698.45通讯协议和Modbus-RTU协议，RS485的通讯速率可在1200bps、2400bps、4800bps、9600bps设置，调制红外固定为1200bp

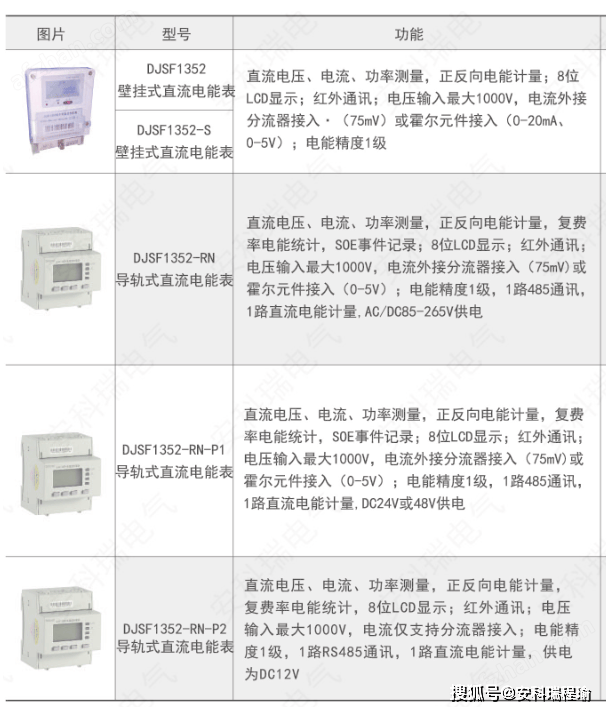

3 型号对比

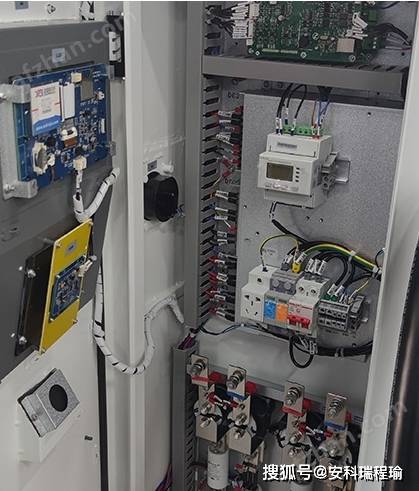

4 实际安装

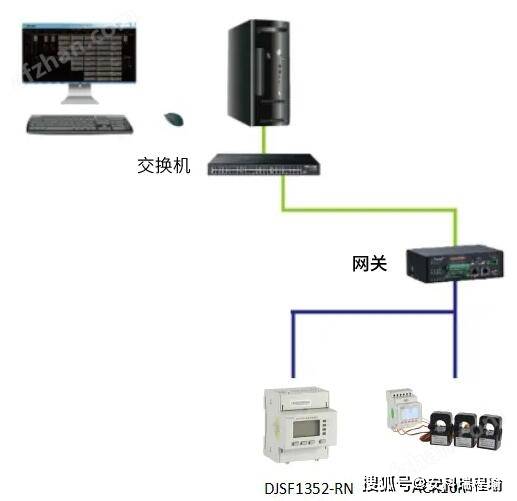

5 应用组网图
