ADL5315电流和功率监测器和稳压器5V电流镜
创始人
2026-03-20 00:24:24
0次

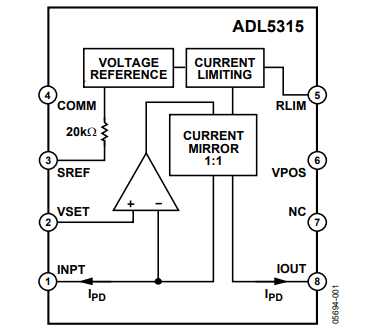

ADL5315 是一款宽输入电流范围、高精度高侧电流镜，具备稳定且用户可调的输入电压。它专为配合 PIN 光电二极管使用而优化，但其灵活性和宽工作范围也使其适用于多种其他应用。在 3 nA 至 3 mA 范围内，从 INPT 引脚流入的电流将以 1:1 的比例精确镜像，并从 IOUT 输出引脚流出。在典型的光电二极管应用中，该输出驱动一个对数放大器，以产生线性 dB 输出，代表入射到光电二极管上的光功率。若需线性电压输出，仅需连接一个接地电阻即可。此外，也可将光电二极管阳极连接至高速跨阻放大器，用于提取数据流。
INPT 引脚的电压相对于 VSET 输入引脚具有温度稳定性（即随 VSET 跟踪变化）。SREF 引脚提供一个温度稳定的参考电压；当 SREF 与 VSET 相连时，可将 INPT 电压固定在比 VPOS 低 1.0 V 的水平。VSET 也可由外部电源驱动。
VSET 输入端具有极低的输入电流，可低至地电位（bottom rail），便于实现无负载的电压-电流转换，同时最小化光电二极管应用中的暗电流。
ADL5315 还支持通过外接电阻（从 RLIM 至 VPOS）调节输入电流限制功能。INPT（及 IOUT）所能提供的最大电流可在 1 mA 至 16 mA 之间设定；超过此限值后，INPT 电压会迅速偏离其设定点。若将 RLIM 直接连接至 VPOS，则可提供基本的输入短路保护，默认电流限制典型值为 16 mA。
ADL5315 采用 2 mm × 3 mm、8 引脚 LFCSP 封装，工作温度范围为 -40°C 至 +85°C。
仅供选型时参数参考哦！
