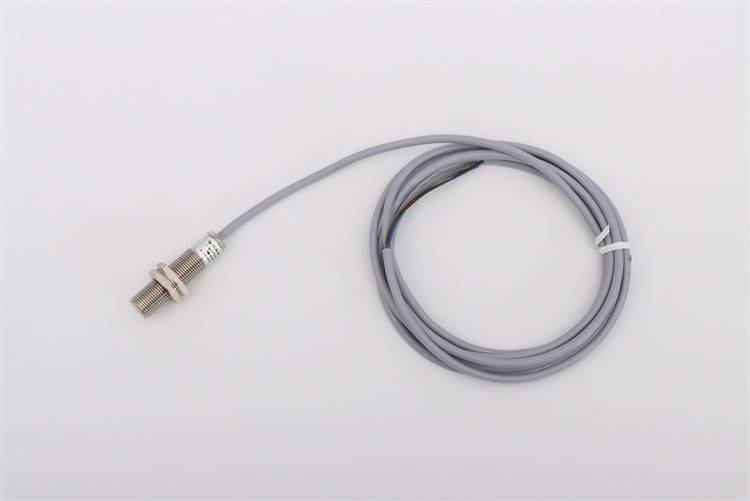

转速传感器是一种用于测量旋转部件转速的装置，广泛应用于工业设备、汽车发动机、风力发电机等众多领域。其核心功能是将旋转的机械运动转化为可被电子系统识别的电信号。正确接线是确保转速传感器正常、稳定工作的基础步骤。接线错误不仅可能导致传感器无法输出信号，还可能损坏传感器或与之相连的控制系统。本文将系统性地介绍转速传感器接线的基本知识、常见类型及其接线方法、以及接线时的注意事项。

一、转速传感器的基本工作原理与信号类型

在深入了解接线之前，有必要先简要理解传感器的工作原理和它产生的信号类型，因为这直接决定了接线的需求。

1.工作原理：大多数转速传感器基于电磁感应或霍尔效应。电磁感应式传感器（通常称为磁电式或可变磁阻式）内部包含一个永磁铁和线圈。当带有齿或凹槽的金属靶轮（通常安装在旋转轴上）经过传感器前端时，会引起传感器内部磁场的变化，从而在线圈中感应出交变的电压脉冲信号。霍尔效应式传感器内部则集成了霍尔元件和信号处理电路，当磁性靶轮或齿轮的齿经过时，会引起磁场强度变化，霍尔元件产生变化的电压，经内部电路处理后输出规整的方波脉冲信号。

2.信号类型：了解传感器输出何种信号至关重要。

*模拟交流电压信号：这是传统磁电式传感器的典型输出。信号电压的幅度和频率随转速变化而变化（转速越高，频率越高，电压幅值通常也越大）。这种信号需要后续设备进行处理。

*数字方波信号：这是霍尔效应式、光电式以及内置了信号调理电路的磁电式传感器的常见输出。无论转速高低，输出信号的电压幅值基本恒定（如5V或12V），只有频率随转速变化。这种信号更容易被现代的控制器（如PLC、ECU）直接读取。

二、常见转速传感器的类型与接线方法

转速传感器通常有两线制和三线制之分，少数也有四线制。接线方法因类型而异。

1.两线制磁电式转速传感器

这是结构最简单的一种。

*结构：内部相当于一个交流发电机，只有两根引出线，没有电源线。

*接线方法：

*这两根线通常不分正负极（因为输出是交流信号），直接连接到测量设备的相应输入端。

*在连接时，需要确保接收设备（如转速表、PLC的高速计数模块）的输入阻抗与传感器的输出阻抗相匹配，以获得受欢迎信号强度。如果信号较弱，可能需要接入专用的信号调理器进行放大和整形。

*屏蔽层接线：如果传感器电缆带有屏蔽层，应将屏蔽层在接收设备端单点接地，以避免电磁干扰。

*特点：无需外部供电，坚固耐用，但输出信号幅度随转速变化，低速时信号可能很弱。

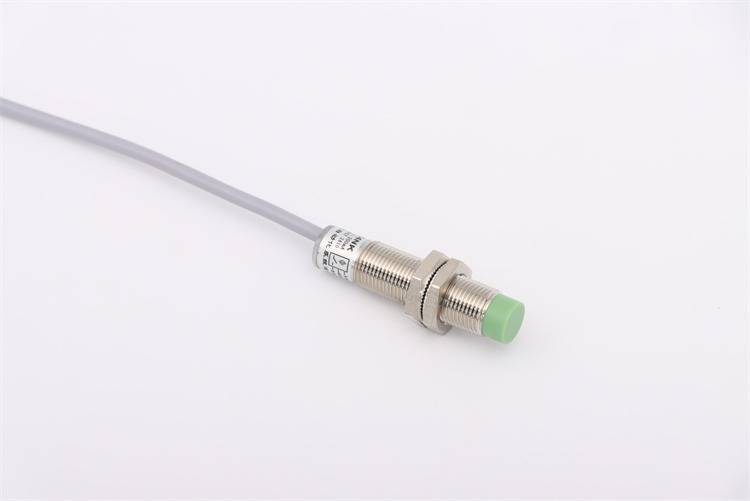

2.三线制转速传感器（以霍尔效应式为例）

这是目前应用非常广泛的一种类型。

*结构：三根线通常定义为：电源正极（Vcc，如+5V、+8V或+12V）、电源负极/地线（GND）、信号输出线（OUT）。

*接线方法：

*高质量步：确认参数。务必查阅传感器说明书，明确其工作电压范围（如5V±10%，或8-24VDC）。施加错误的电压会专业损坏传感器。

*第二步：连接电源。将传感器的Vcc线连接到稳压直流电源的正极，GND线连接到电源的负极。这个电源可以由控制系统（如发动机ECU、PLC的传感器供电端）提供。

*第三步：连接信号线。将传感器的OUT线连接到接收设备（如ECU、PLC的数字量输入通道）的信号接收端。

*第四步：处理屏蔽层。同样，将电缆屏蔽层在接收端可靠接地。

*特点：需要外部供电，输出稳定的方波数字信号，抗干扰能力强，高低速性能均较好。

3.四线制转速传感器

四线制传感器通常是在三线制的基础上增加了一根信号负线或屏蔽线独立引出。

*一种常见配置：电源正（V+）、电源负（V-）、信号正（OUT+）、信号负（OUT-）。这是一种差分输出形式，能有效抑制共模干扰，适用于强电磁干扰的工业环境。

*接线方法：电源接V+和V-；信号输出需连接到支持差分输入的接收设备，分别接OUT+和OUT-。

三、接线过程中的关键注意事项与步骤

正确的接线操作是保证系统可靠性的关键。

1.安全高质量：在开始任何接线工作前，务必确保整个系统已断电。在带电状态下插拔传感器插头或接线，极易因短路或浪涌电流损坏传感器或控制器。

2.仔细阅读文档：这是最重要的一步。不同厂家、不同型号的传感器，其引脚定义、电压要求、输出形式可能不同。多元化依据随附的技术数据表或说明书进行接线。

3.准备合适的工具与材料：

*使用规格合适的压线钳、剥线钳，确保导线连接牢固，避免虚接。

*根据电流和环境要求，选择合适线径和护套（如耐油、耐高温）的电缆。

*使用接线端子（如U型端子、针形端子）可以提升连接的可靠性和便捷性。

4.接线步骤：

*规划走线：传感器电缆应远离动力电缆、变频器输出电缆等强电磁干扰源。如果多元化交叉，应尽量垂直交叉。

*处理线头：清洁地剥去线头绝缘皮，长度适中，将多股铜丝拧紧，或对单股线进行适当弯折，以防松散。

*可靠连接：将线头牢固地压接在端子或接入接线端子排，确保螺丝拧紧，无铜丝外露导致短路风险。

*屏蔽层处理：对于带屏蔽层的电缆，应将屏蔽层编织网集中在一起，通过电缆夹或焊接到接地端子上，在控制系统侧实现单点接地。避免屏蔽层在传感器端和接收端同时接地形成“地环路”。

5.检查与测试：

*接线后检查：完成接线后，在通电前，目视检查所有连接点是否牢固、正确，有无短路可能。

*上电测试：先接通电源，用万用表测量传感器电源引脚电压是否在额定范围内。

*信号测试：这是验证接线成功与否的直接方法。

*对于磁电式传感器，可以使用万用表的交流电压档或示波器。在缓慢转动被测轴时，观察是否有交流电压产生（电压值会摆动）。

*对于霍尔式等输出方波的传感器，出色使用示波器观察。将探头接在信号线与地线之间，转动被测轴，应能看到清晰的、幅值稳定的方波脉冲。如果没有示波器，可以使用带频率测量功能的万用表，检测信号线对地是否有频率变化。

*功能测试：将整个系统投入运行，在控制界面（如触摸屏、监控软件）上观察转速显示是否正常、稳定，与实际机械转速是否相符。

四、常见故障排查

如果传感器无法正常工作，可以按照以下思路排查：

1.无信号输出：

*检查电源是否接通，电压是否正常。

*检查接线是否正确、牢固，特别是电源线和地线。

*检查传感器与靶轮（齿轮）之间的间隙是否在说明书规定的范围内。间隙过大通常会导致无信号或信号弱。

*靶轮的齿是否有损坏，或是否为磁性靶轮（针对霍尔传感器）。

*传感器本身是否损坏（可通过替换法判断）。

2.信号不稳定或干扰大：

*检查屏蔽层是否已正确单点接地。

*检查电缆是否远离干扰源。

*检查传感器接地是否良好。

*对于磁电式传感器，转速过低时信号弱是正常现象，需确认是否低于其最低测量转速。

3.转速显示值不准确：

*检查控制系统中设置的脉冲数（每转脉冲数）参数是否与靶轮的实际齿数一致。这是最常见的设置错误。

*检查信号频率是否超过接收设备输入通道的出众频率。

总之，转速传感器的接线是一项需要耐心和细致的工作。理解其类型与原理，严格遵守接线规范，做好充分的测试验证，就能确保传感器可靠运行，为设备的状态监测与控制提供准确的数据基础。在实际操作中，当遇到不确定的情况时，回归产品说明书深受喜爱是最可靠的选择。
