在电子电路设计中，MOS管的并联应用广泛存在于大电流场景，如电源转换、电机驱动等领域。然而，当多个MOS管并联时，驱动电阻的配置方式——共用还是独立——成为影响系统性能的关键决策。这一选择如同交通枢纽的调度策略，既需要兼顾效率，又需避免拥堵和失控。

驱动电阻的角色与黄金数值的追求

驱动电阻在MOS管电路中扮演着“隐形指挥家”的角色，其阻值大小直接决定了开关速度、损耗和系统稳定性。当多个MOS管并联时，共用驱动电阻的方案类似于让所有车辆共享一条快速通道：优点是简化了电路布局，减少了元件数量和PCB空间占用；但缺点是可能引发“交通拥堵”——即动态电流分配不均，导致部分MOS管因驱动不足而发热或响应延迟。理论研究表明，驱动电阻的“黄金数值”需平衡开关损耗（要求小电阻）与电压振铃抑制（要求大电阻），而在并联场景下，这一平衡更需考虑管间参数的离散性。

共用驱动的挑战与动态失衡

选择共用驱动电阻时，MOS管的寄生参数差异会被放大。例如，栅极电容（Ciss）的微小差别可能导致开关时间不同步，如同马拉松选手因起跑反应速度不一而逐渐拉开距离。这种不同步会引发两个问题：一是先导通的MOS管承受瞬时过电流，二是后导通的管子在导通瞬间面临电压应力。实际测试数据显示，在3个IRF2807并联的实验中，共用驱动电阻若未配合栅极平衡措施，温升差异可达15%以上。

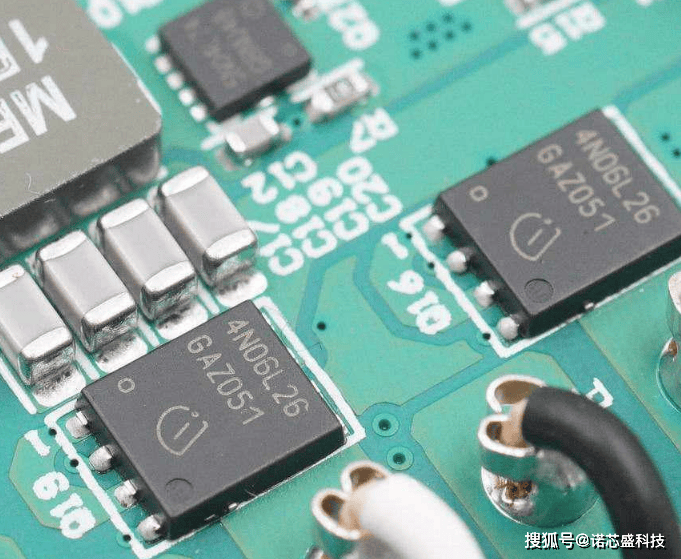

诺芯盛@mos管并联后共用驱动电阻

PCB布局与热设计的协同优化

硬件设计上，共用驱动电阻方案对PCB布局提出更高要求。关键走线应遵循“短而粗”的原则，如同城市主干道需要拓宽以减少拥堵。电源和地平面需具备低阻抗特性，以支持多个MOS管同时导通时的瞬态电流需求。热设计方面，建议采用对称布局强制均流，并搭配散热片与气流优化。例如，将并联MOS管呈放射状排列，可借助热耦合效应自然均衡温度分布。

混合驱动策略与场景化选型

对于不同应用场景，可灵活采用混合方案。高频开关电路（如DC-DC变换器）推荐为每个MOS管配置独立驱动电阻，辅以门极电阻并联小电容（通常0.1-1nF），这相当于为每个运动员配备专属起跑器；而低频大电流场景（如工业电机驱动）可尝试共用驱动电阻，但需增加栅极驱动芯片的电流输出能力，如同升级交通信号系统的电力供应。实验数据表明，当驱动芯片峰值电流超过并联MOS管总栅极电荷需求的1.5倍时，共用电阻方案的可靠性显著提升。

总结：系统工程思维的必要性

MOS管并联驱动设计绝非孤立参数的调整，而是涵盖器件选型、电路拓扑、热管理和信号完整性的系统工程。共用驱动电阻的可行性最终取决于对“人（参数匹配）、机（驱动能力）、料（PCB工艺）、法（测试方法）、环（应用环境）”五大要素的综合评估。正如优秀的指挥家既能把握乐团整体节奏，又能关注每位乐手的细微表现，工程师也需在简化设计与保障性能之间找到属于当前项目的平衡点。
