TPS709 的说明

TPS709 系列线性稳压器是设计用于功耗敏感类应用的超低静态电流器件。一个精密带隙和误差放大器在温度范围内的精度为 2%。只有 1µA 的静态电流使得此器件成为由电池供电、要求非常小闲置状态功率耗散的常开系统的理想解决方案。为了增加安全性，这些器件还具有热关断、电流限制和反向电流保护功能。

关断模式通过将 EN 引脚拉为低电平进行使能。该模式的关断电流低至 150nA（典型值）。

TPS709 系列采用 WSON-6 和 SOT-23-5 封装。

TPS709 的特性

超低 IQ：1µA

反向电流保护

低 I 关断：150nA

输入电压范围：2.7 V 至 30 V

支持 200mA 峰值输出

在工作温度范围内的精度为 2%

可提供固定输出电压： 1.2 V 至 6.5 V

热关断保护和过流保护

封装：SOT-23-5、WSON-6

如需更详细数据手册、样品测试、采购、BOM配单等需求，请联系客服15811822020微信同号或搜淘宝店铺：深圳市恒耀达电子

规格参数：

产品种类: 低压差稳压器

RoHS:

安装风格: SMD/SMT

封装 / 箱体: SOT-23-5

输出电压: 3 V

输出电流: 150 mA

输出端数量: 1 Output

极性: Positive

静态电流: 1 uA

输入电压 - 最小值: 2.7 V

输入电压 - 最大值: 30 V

PSRR/纹波抑制—典型值: 80 dB

输出类型: Fixed

最小工作温度: - 40 C

最大工作温度: + 125 C

回动电压: 300 mV

系列: TPS709

线路调整率: 3 mV

负载调节: 20 mV

工作电源电流: 1 uA

产品类型: LDO Voltage Regulators

工厂包装数量：3000

子类别: PMIC - Power Management ICs

单位重量: 6.300 mg

引脚图：

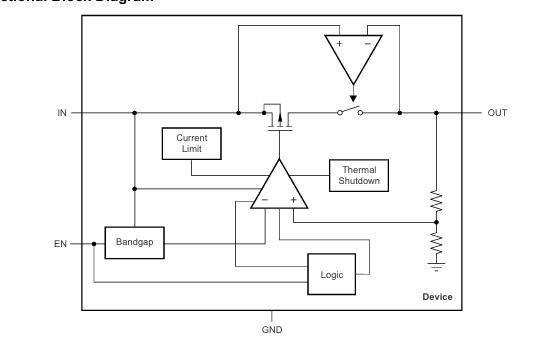

功能图：
