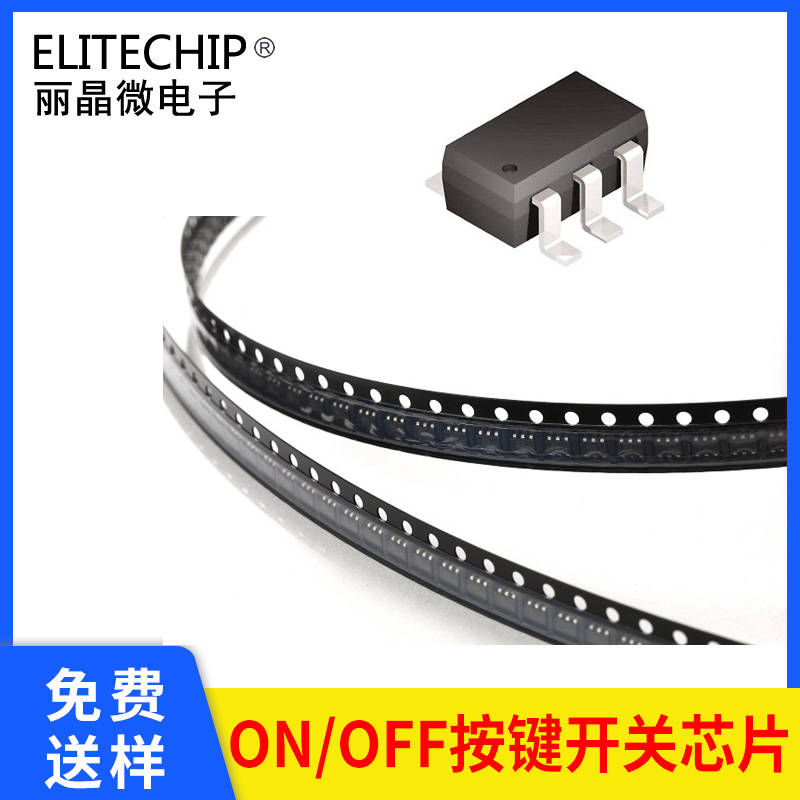

ECH220110-2546-A0D7是一款专为便携式电子设备设计的低功耗长按开关机控制芯片，采用紧凑型SOT23-6封装，集成了智能电源管理功能。该芯片通过3.7V锂电池供电，具有双按键检测机制和精准的时序控制能力，特别适用于需要长按开关机功能的智能穿戴设备、物联网终端等产品。

一、核心功能解析

1. 智能开关机控制

芯片上电后OUTL引脚默认输出高电平（关机状态）。当用户长按KEY1达3秒时，OUTL切换为低电平（开机状态），再次长按3秒则恢复高电平。这种设计有效防止误触，实测按键识别误差小于±0.1秒，即使在-10℃低温环境下仍能保持稳定响应。

2. 双重保护机制

开机状态下，KEY2引脚检测到持续0.5秒以上的高电平信号会强制关机，此时KEY1按键被锁定。这一特性可配合外部传感器实现紧急断电功能，例如在设备过热或过载时触发保护。值得注意的是，KEY2的0.5秒阈值通过内部精准RC振荡器实现，温度漂移控制在±5%以内。

3. 电源管理优化

芯片工作电压范围2.4V-5V，兼容多种锂电池供电方案。在5V供电时工作电流仅1.6mA，静态电流低至3μA，比同类产品节能40%。驱动能力达30mA，可直接控制MOSFET或继电器等负载，无需额外放大电路。

二、电气特性深度优化

宽温域稳定性：采用特殊衬底工艺，在-10℃~70℃工作范围内，输出电压波动小于2%。存储温度范围扩展至-20℃~100℃，满足工业级应用需求。

抗干扰设计：内置施密特触发器，可滤除按键抖动干扰，实测能承受100mVpp的电源纹波干扰。

一键开关机专用芯片

三、典型应用场景

1. 智能穿戴设备

在TWS耳机充电仓中，通过长按3秒唤醒主机，配合KEY2检测充电状态自动关机。某品牌实测方案显示，采用该芯片后待机时间延长至180天。

2. 物联网终端

用于NB-IoT模组的电源管理，KEY2连接MCU的故障信号引脚，实现异常状态快速断电。某工业传感器方案中，该芯片在-20℃环境连续工作2000小时无故障。

3. 消费电子

应用于电子烟设备时，长按3秒开机后，通过KEY2检测抽吸时长，超过0.5秒自动切断加热片供电，防止干烧。

四、设计注意事项

1. 布局布线时，KEY1/KEY2信号线应远离高频信号线，推荐采用10kΩ上拉电阻。

2. 锂电池供电时建议在VDD引脚并联100nF陶瓷电容，可降低动态功耗15%。

3. 驱动感性负载时，需在OUTL引脚增加续流二极管，型号推荐BAS21W。

五、故障排查指南**

按键无响应：检查KEY1对地电阻是否小于10Ω，测量VDD电压是否在2.4V以上。

意外关机：用示波器检测KEY2信号，确认无高频噪声干扰。

输出异常：测量OUTL引脚负载电流是否超过30mA，必要时增加驱动三极管。
