0508电阻技术解析：从焊盘到应用的全维度解读

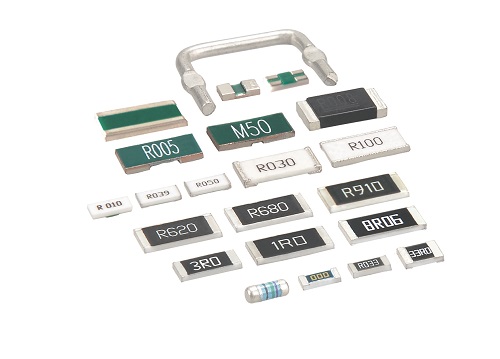

一、焊盘设计与工艺适配性

0508电阻采用5.0mm×8.0mm的矩形贴片封装，其焊盘设计需严格遵循IPC-7351标准。典型焊盘尺寸为长度2.0mm、宽度1.2mm，间距精度需控制在±0.1mm以内，以避免SMT贴装时的短路风险。光颉科技CRW系列采用的宽端子设计（端子宽度达1.5mm）显著提升了焊接机械强度，同时降低接触电阻至5mΩ以下。该封装支持表面贴装技术（SMT），适配波峰焊与回流焊工艺，其中威世Vishay的L-0508MR732FGWS型号采用无铅焊料（SnAgCu），满足RoHS标准。

二、功率承载与降额曲线

功率等级与封装尺寸直接相关：

厚膜电阻：光颉CRW系列在70℃环境温度下额定功率为0.75W，需按图2降额曲线操作，当温度升至85℃时功率需降至0.5W。

薄膜电阻：威世Vishay的L-0508MR732FGWS采用氧化铝基板，功率达1W，在100℃时仍可保持0.8W输出。

对比0805封装（2.0mm×1.2mm），0508的功率密度提升约60%，但需注意其热阻特性：当法兰温度达130℃时，热阻为8.0K/W，需配合散热设计。

三、散热设计与热管理

散热性能通过材料与结构优化实现：

基板材料：薄膜电阻采用氮化铝基板（热导率170W/m·K），厚膜电阻则使用氧化铝基板（热导率30W/m·K）。

散热路径：热量通过电阻端子传导至PCB铜箔，建议使用2oz铜厚铺地，散热面积需≥100mm²。

散热器适配：在高功率场景（如1W连续工作）下，需附加平板散热器（如54×50×15mm铝型材），可将热阻降低至6.58K/W。

四、温漂特性与稳定性保障

温度系数（TCR）是关键参数：

厚膜电阻：光颉CRW系列TCR为±100ppm/℃（1%精度）至±200ppm/℃（5%精度），在-55℃~155℃范围内阻值变化≤0.5%。

薄膜电阻：威世Vishay型号TCR低至±30ppm/℃，配合软件校准可将温漂误差控制在0.1%以内。

温漂补偿策略包括：

硬件设计：采用差分采样电路抵消温漂影响。

软件算法：通过温度传感器实时修正阻值偏差。

五、典型应用场景

消费电子：

手机快充电路中的电流检测（阻值0.012Ω，功率1W）。

笔记本电脑电源模块的过流保护。

工业控制：

PLC输入/输出模块的分压电路（阻值10kΩ，精度1%）。

电机驱动器的电流采样（需承受5A脉冲电流）。

汽车电子：

电动汽车BMS系统的电压监测（工作温度-40℃~125℃）。

车载充电机的功率分配（需通过AEC-Q200认证）。

医疗设备：

便携式监护仪的信号调理（要求TCR<±50ppm/℃）。

超声设备的脉冲发生器（耐压需达200V）。

六、选型与可靠性考量

阻值选择：低阻值（<1Ω）用于电流检测，高阻值（>1MΩ）用于信号隔离。

精度等级：±1%精度适用于ADC参考电压分压，±5%精度满足通用限流需求。

环境适应性：通过湿热测试（85%RH/85℃/1000小时）和盐雾测试（ASTM B117）。

0508电阻凭借其功率密度、散热性能和温漂控制，成为中高端电子设备的理想选择。在实际应用中，需结合具体场景的电气参数、热管理需求和成本预算进行综合选型，以确保电路的长期稳定性与可靠性。
