内置智融科技SW1106P主控芯片，沃尔玛onn. 72W氮化镓快充拆解
前言
近期充电头网拿到了沃尔玛旗下onn.品牌的一款氮化镓充电器，这款产品配备了3C1A四个USB接口，其中三个USB-C接口均支持60W PD快充，并且均通过了USB-IF协会PD认证，既能充笔记本电脑，还支持20W+20W+20W输出策略，满足三部苹果iPhone手机快充需求。
USB-A口则支持12W独立输出，可用于为耳机、手表等小设备供电，整体来说可以大大提升充电效率。作为全球知名品牌的产品，其内部使用了智融科技的全套氮化镓电源方案进行设计，下面我们就来详细了解下。
onn. 72W多口氮化镓充电器开箱

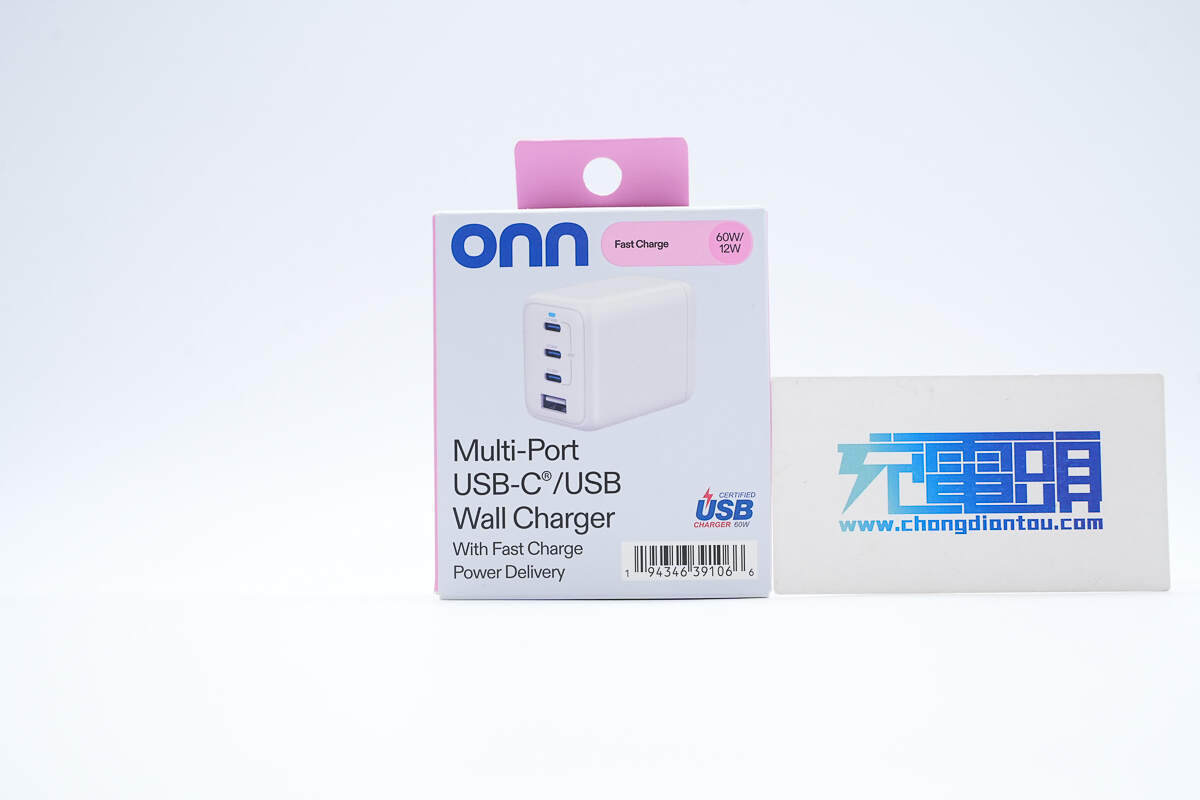

包装盒正面印有产品品牌、外观、名称、功率参数以及认证标识等。

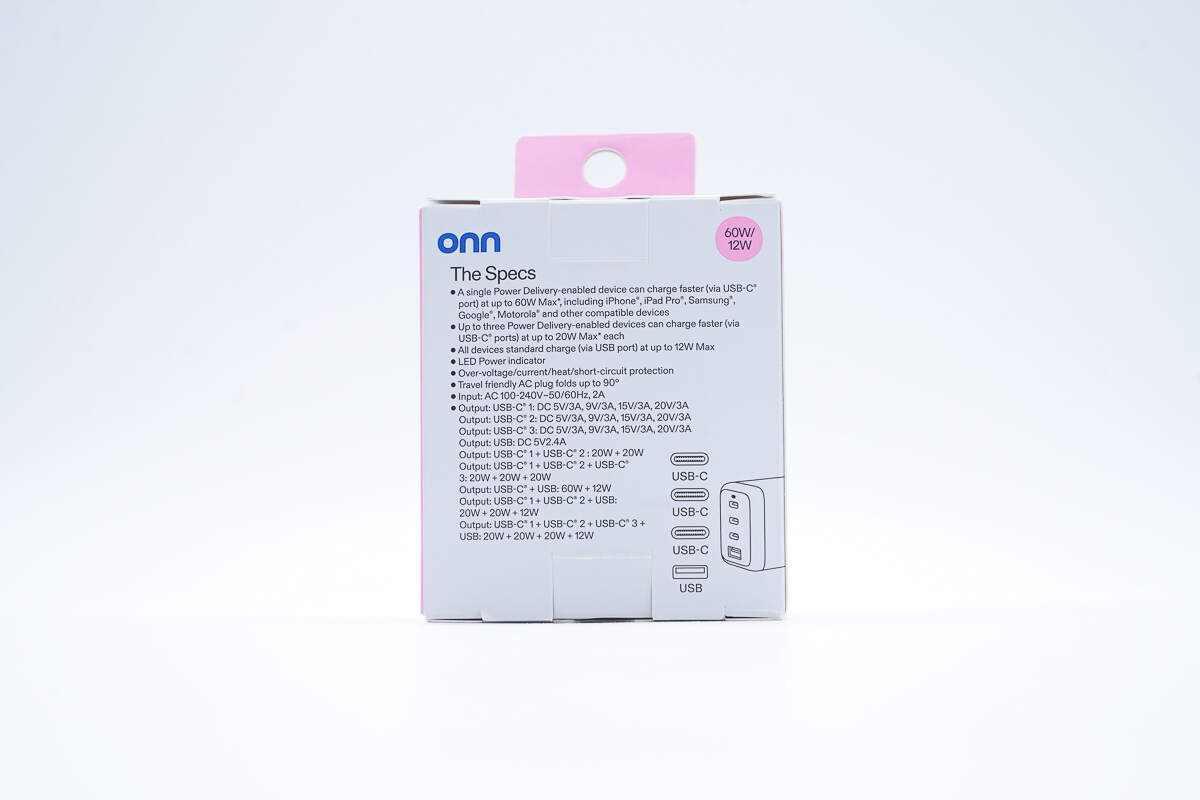

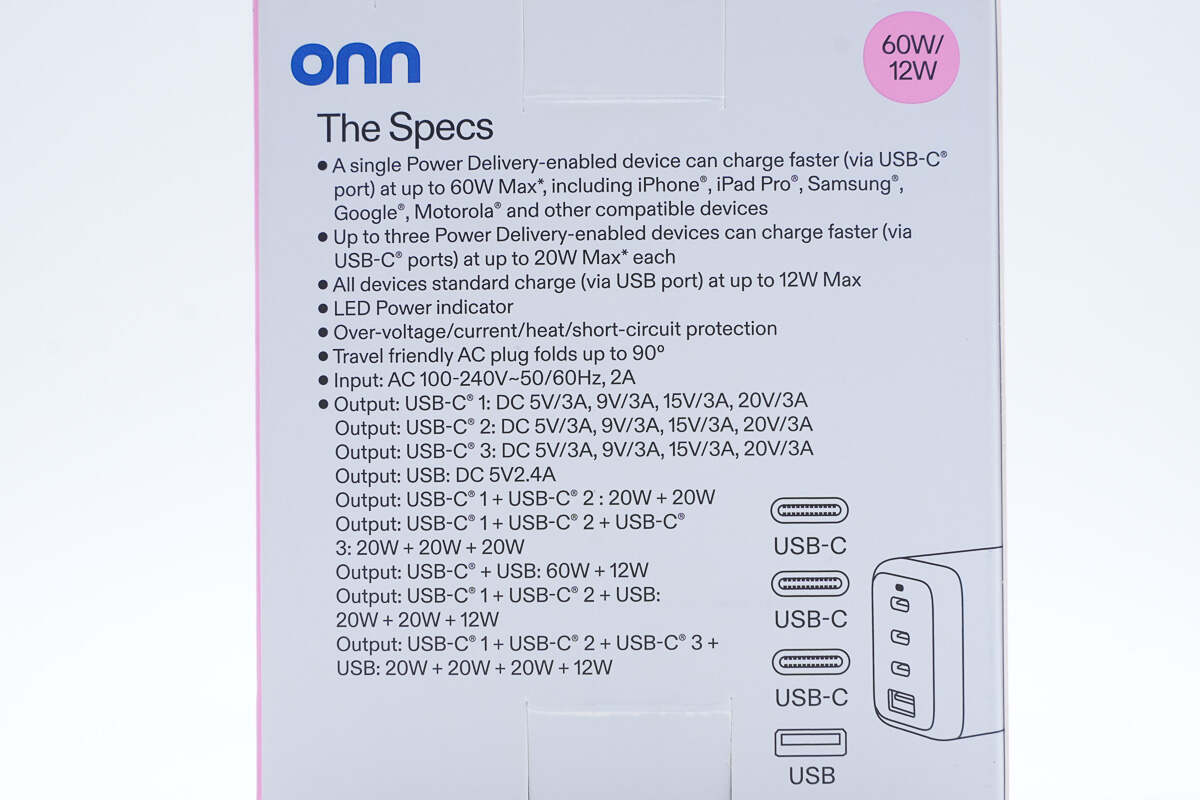

背面印有产品参数信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内仅有充电器。

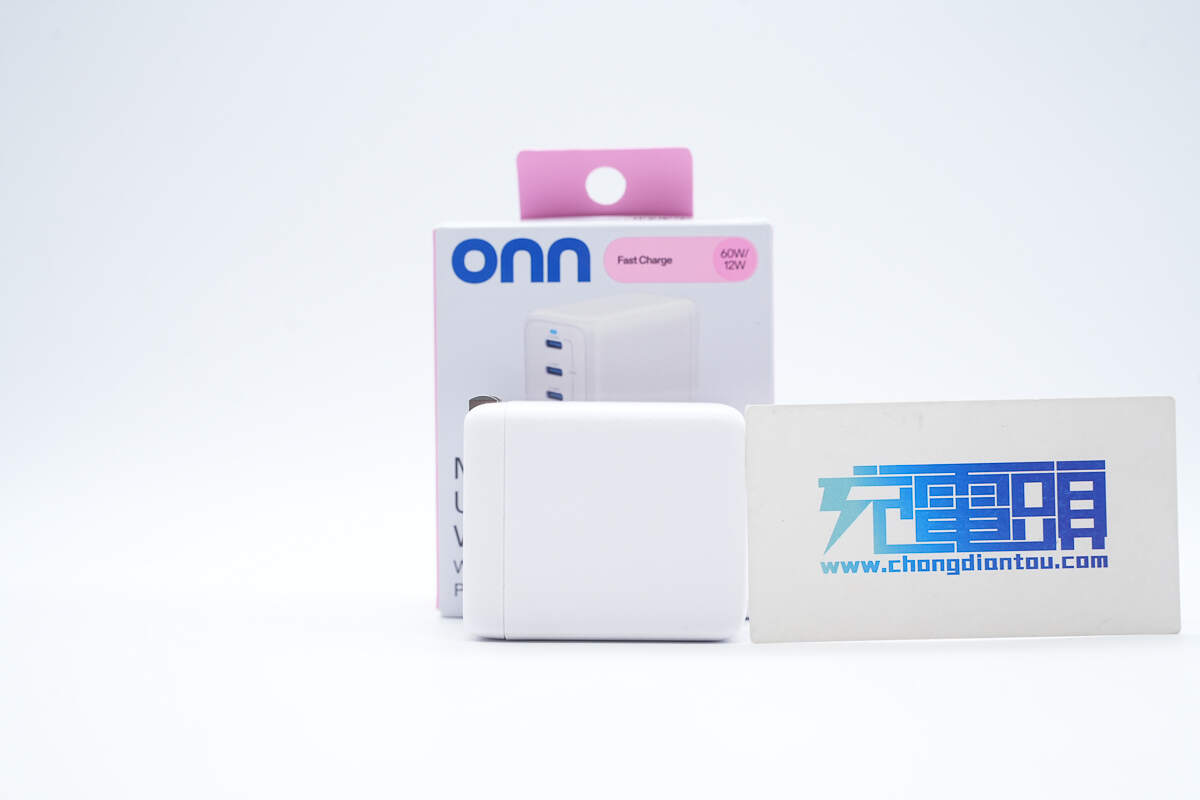

充电器采用PC阻燃材质白色塑料外壳，边角过渡圆润，表面磨砂工艺处理抗指纹，整体设计风格简约。
输入端外壳上印有产品参数信息，同时中心区域内凹设计onn.品牌。

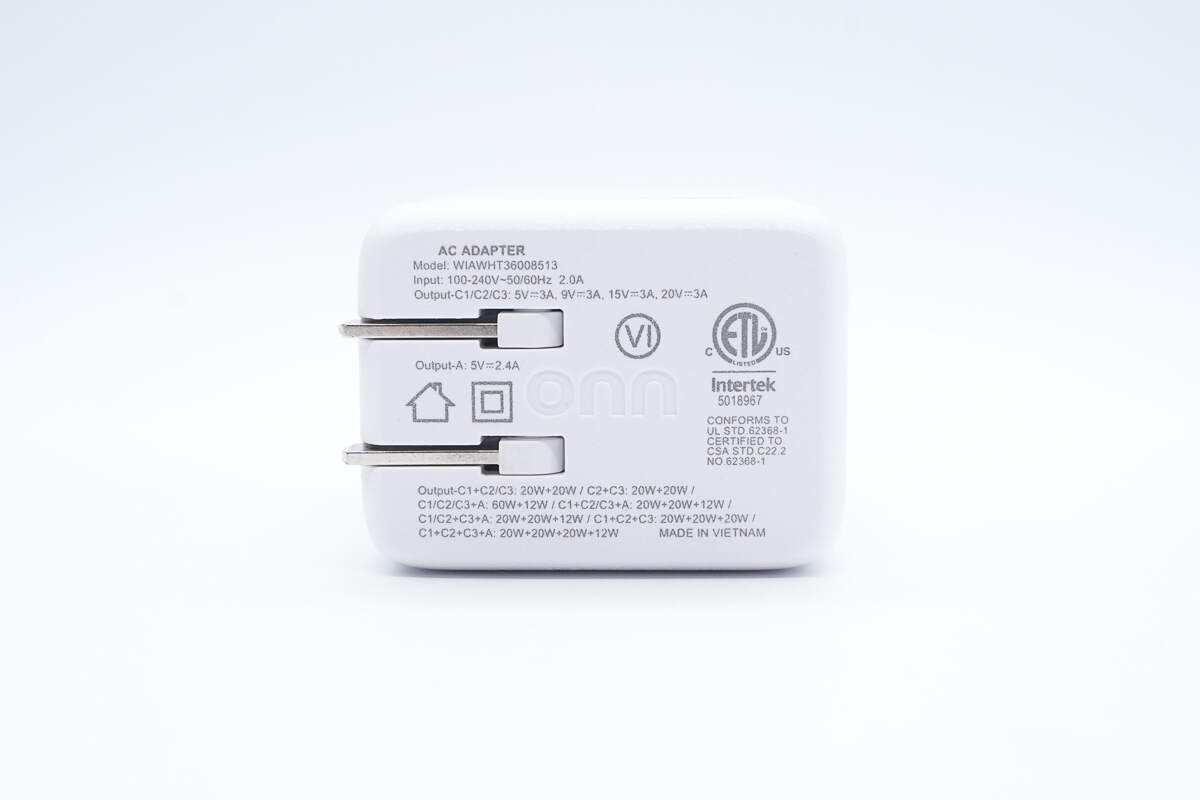

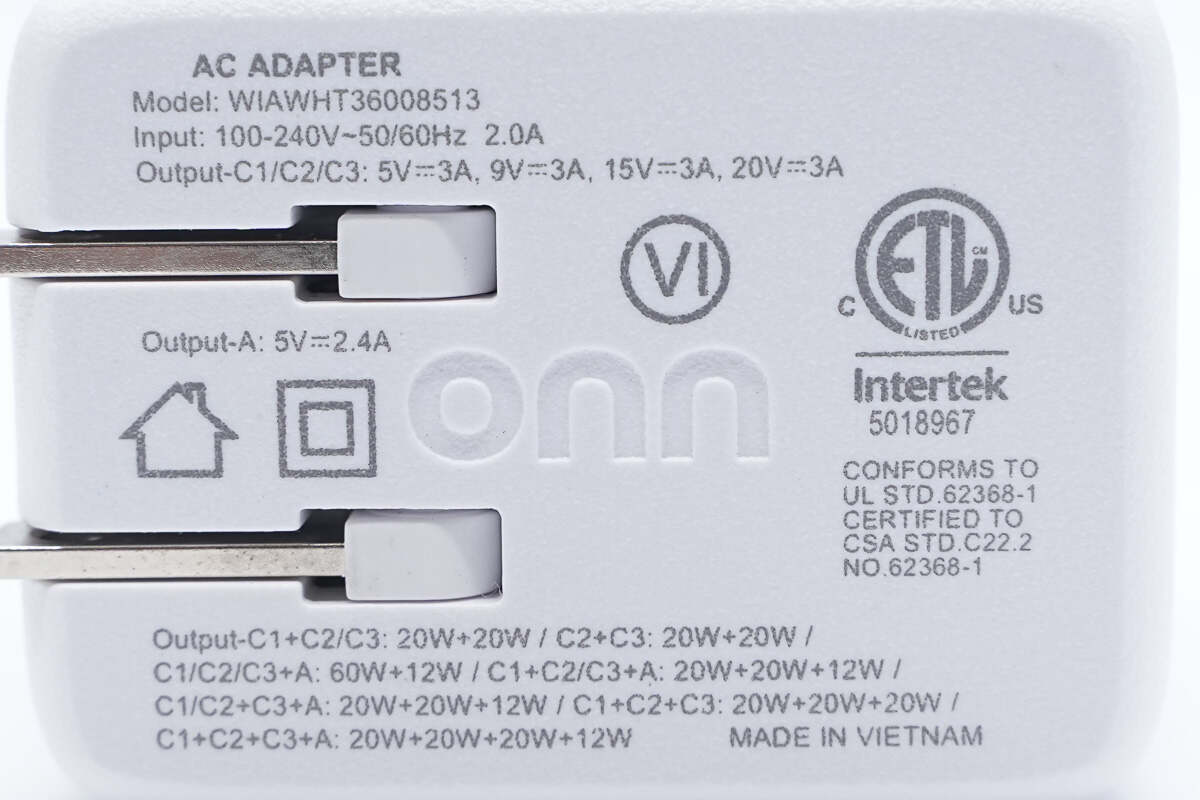

充电器参数特写
型号：WIAWHT36008513
输入：100-240V~50/60Hz 2.0A
输出：
USB-C1/C2/C3：5V3A、9V3A、15V3A、20V3A
USB-A：5V2.4A
C1+C2/C3：20W+20W
C2+C3：20W+20W
C1/C2/C3+A：60W+12W
C1+C2/C3+A：20W+20W+12W
C1/C2+C3+A：20W+20W+12W
C1+C2+C3：20W+20W+20W
C1+C2+C3+A：20W+20W+20W+12W
充电器通过了ETL认证以及VI级能效认证。

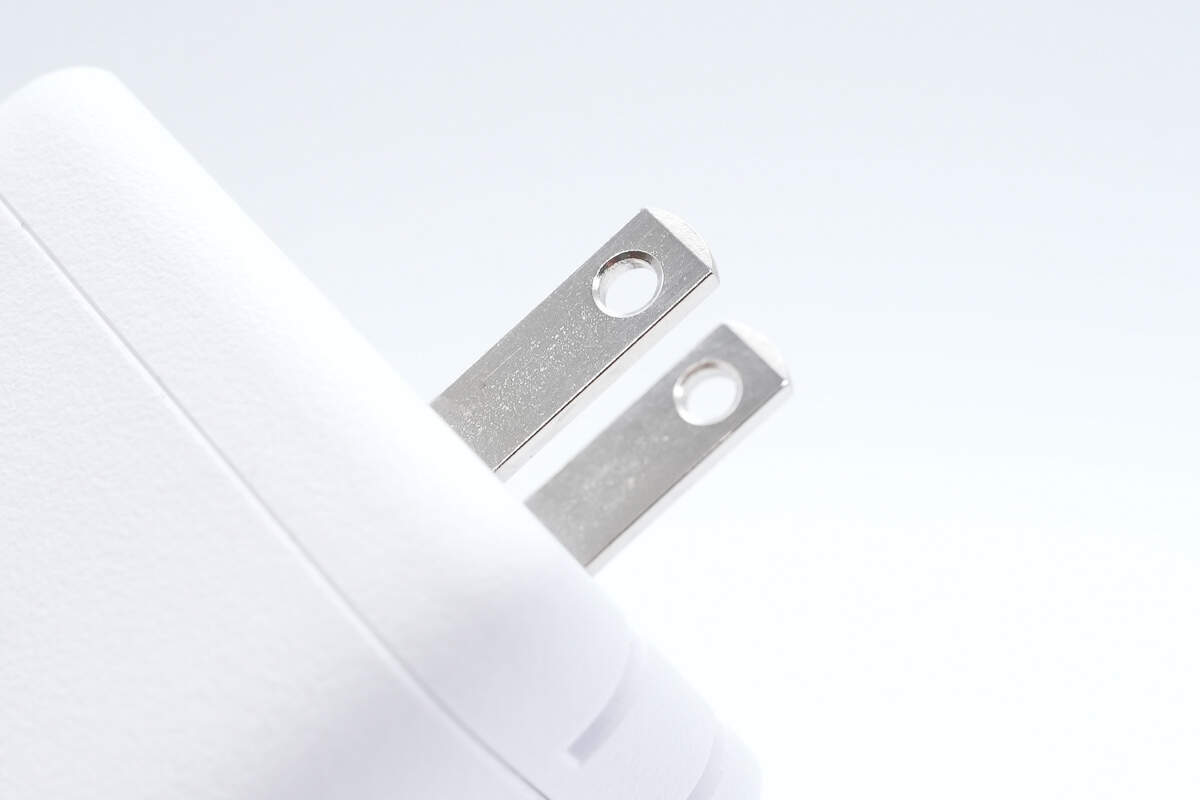

充电器配备可折叠美规插脚，方便携带出行使用。

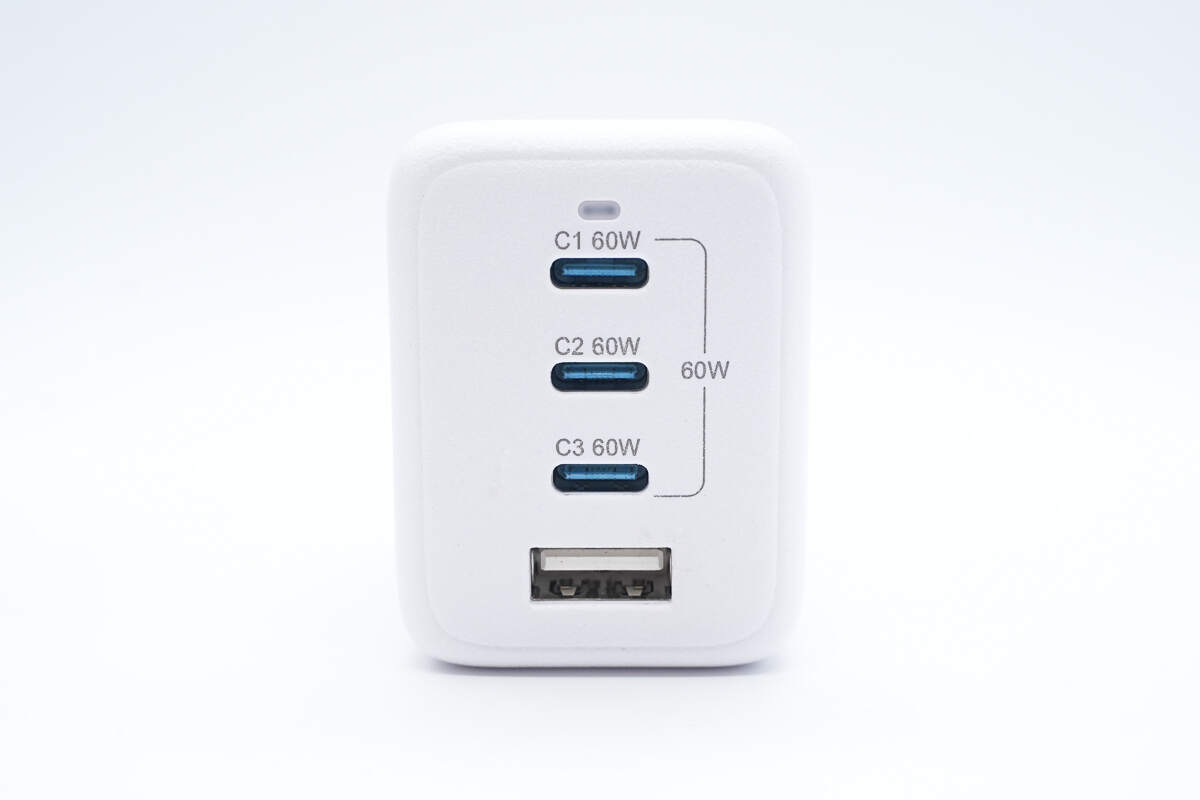

另一端配置3C1A四个USB接口以及指示灯。

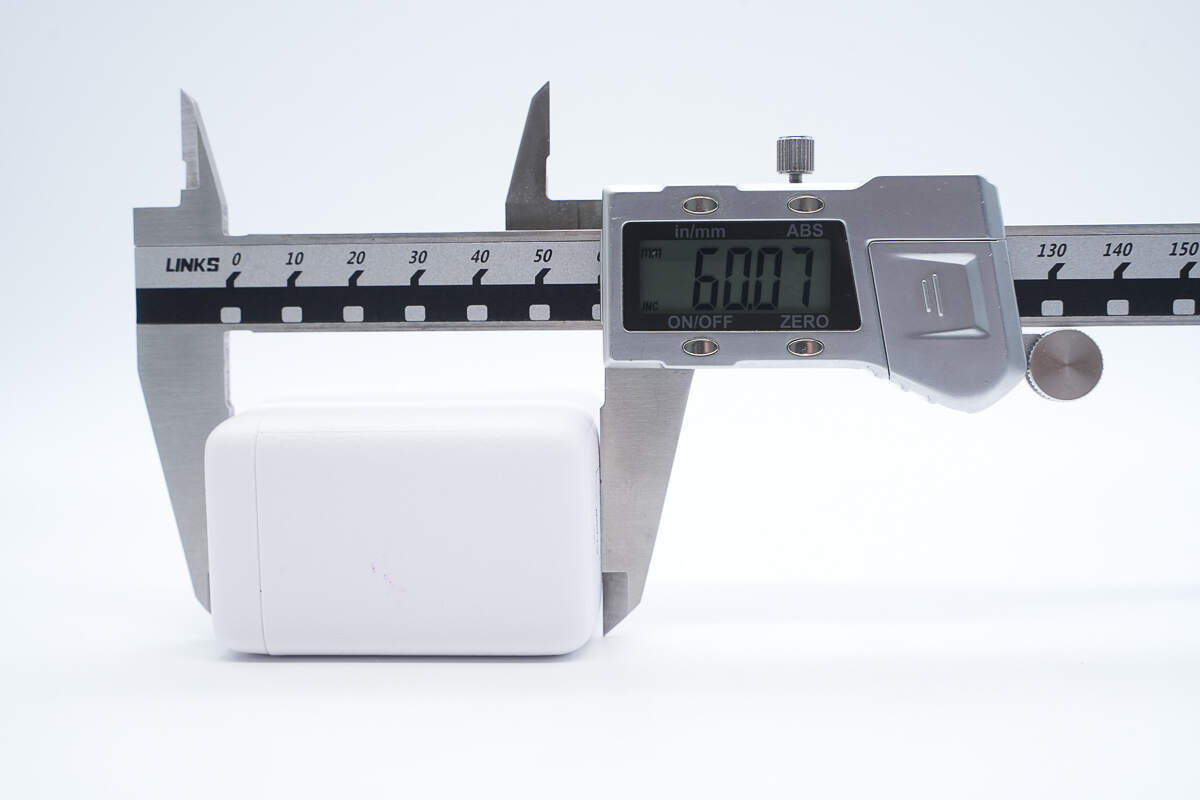

实测充电器机身长度为60.07mm。

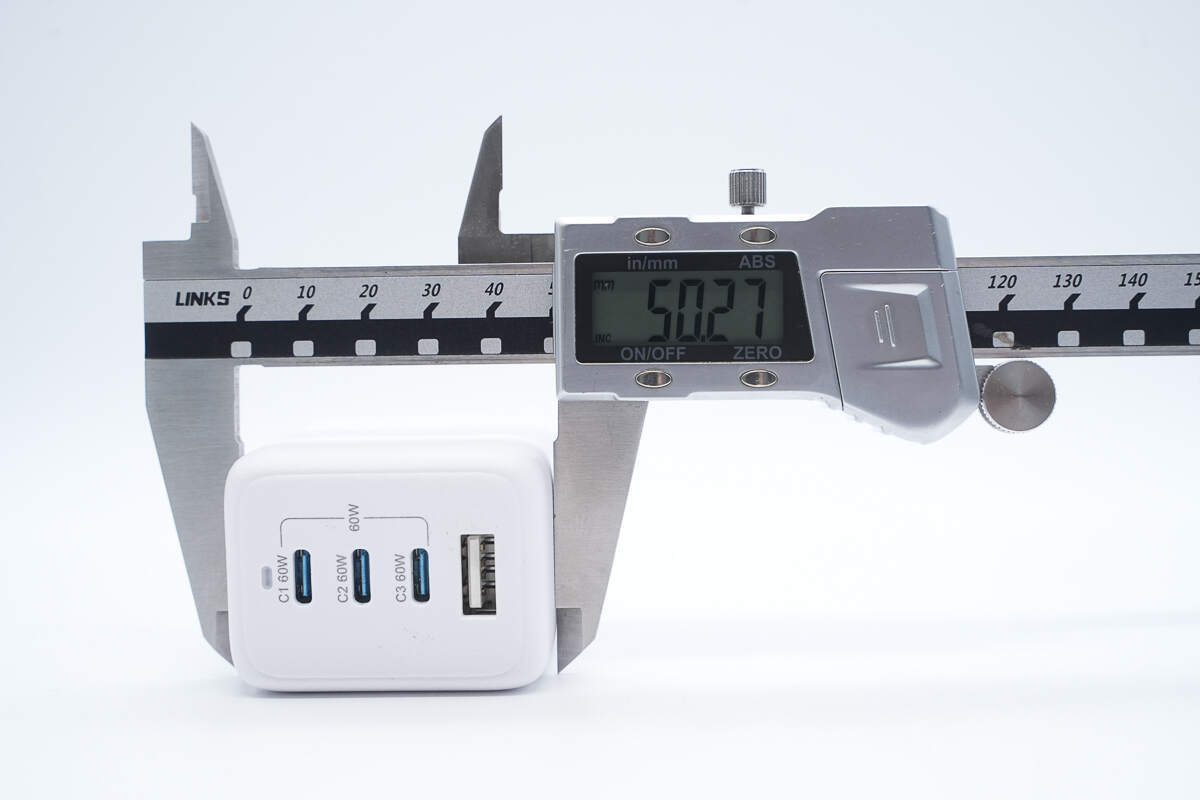

宽度为50.27mm。

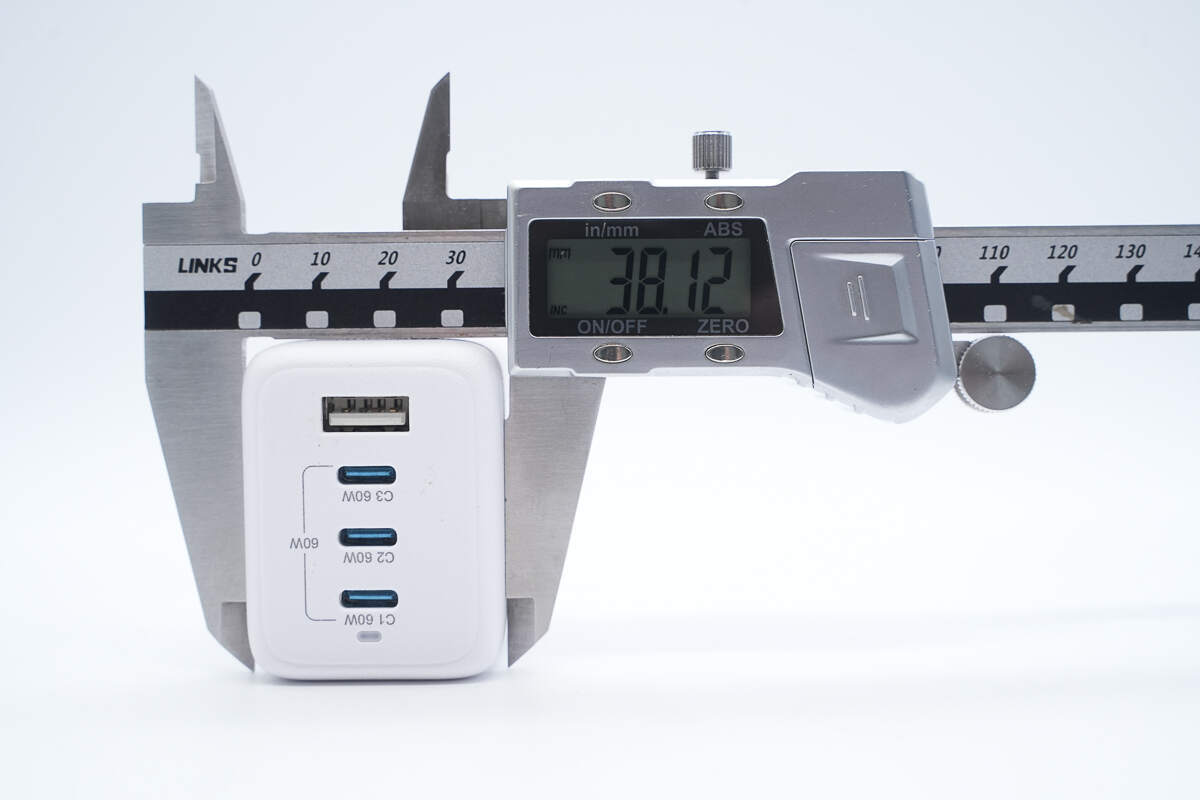

厚度为38.12mm。

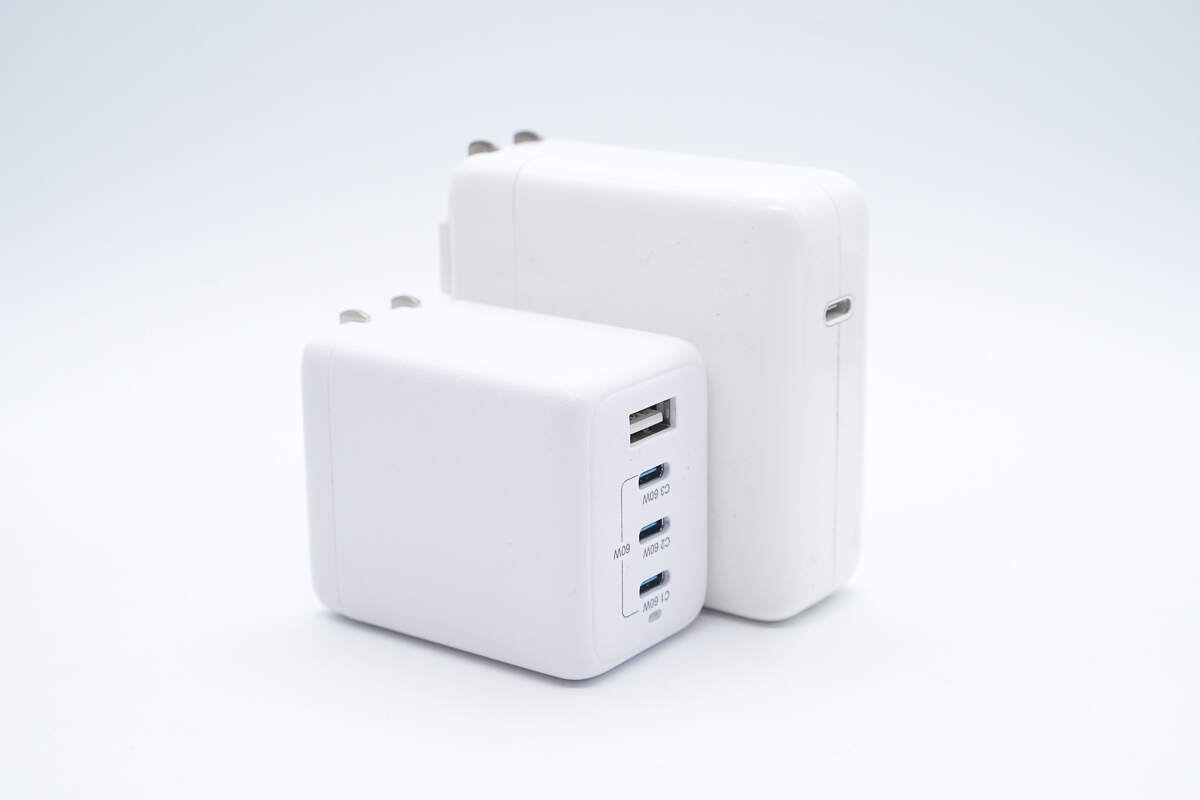

和苹果61W充电器放在一起对比，体积优势明显。

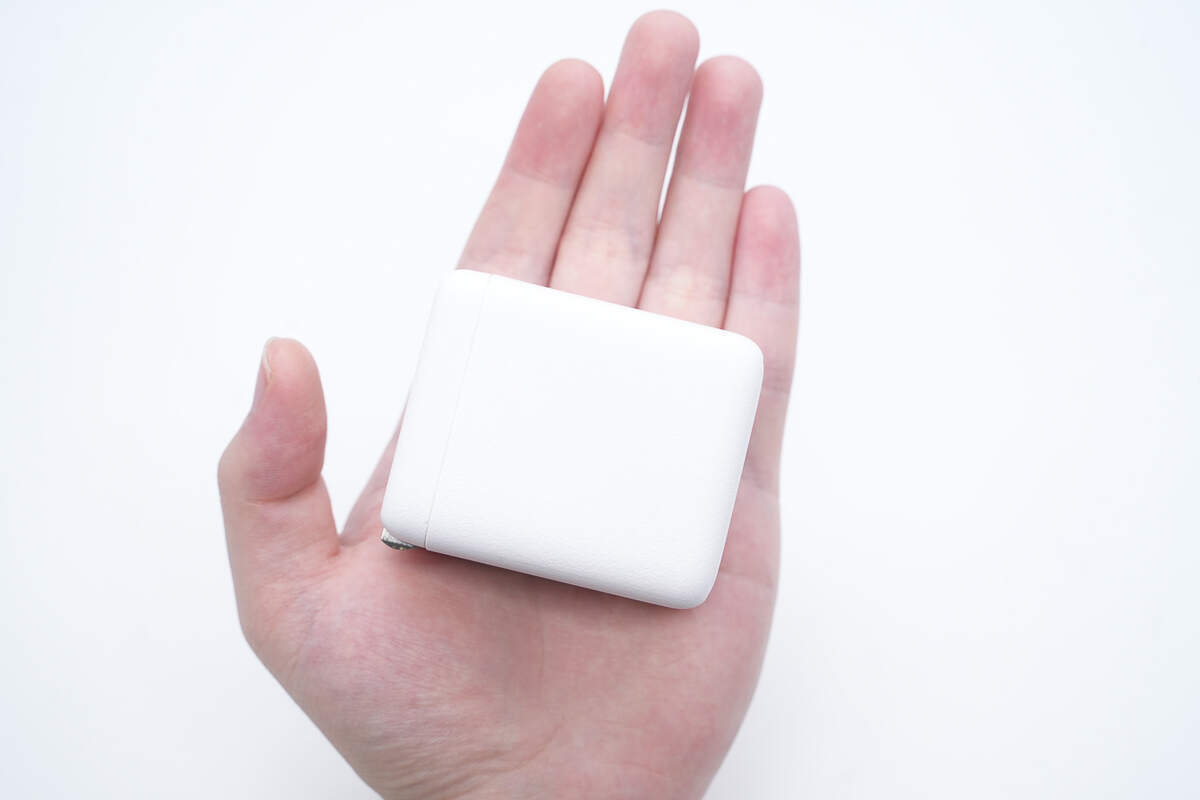

充电器拿在手上的大小直观感受。

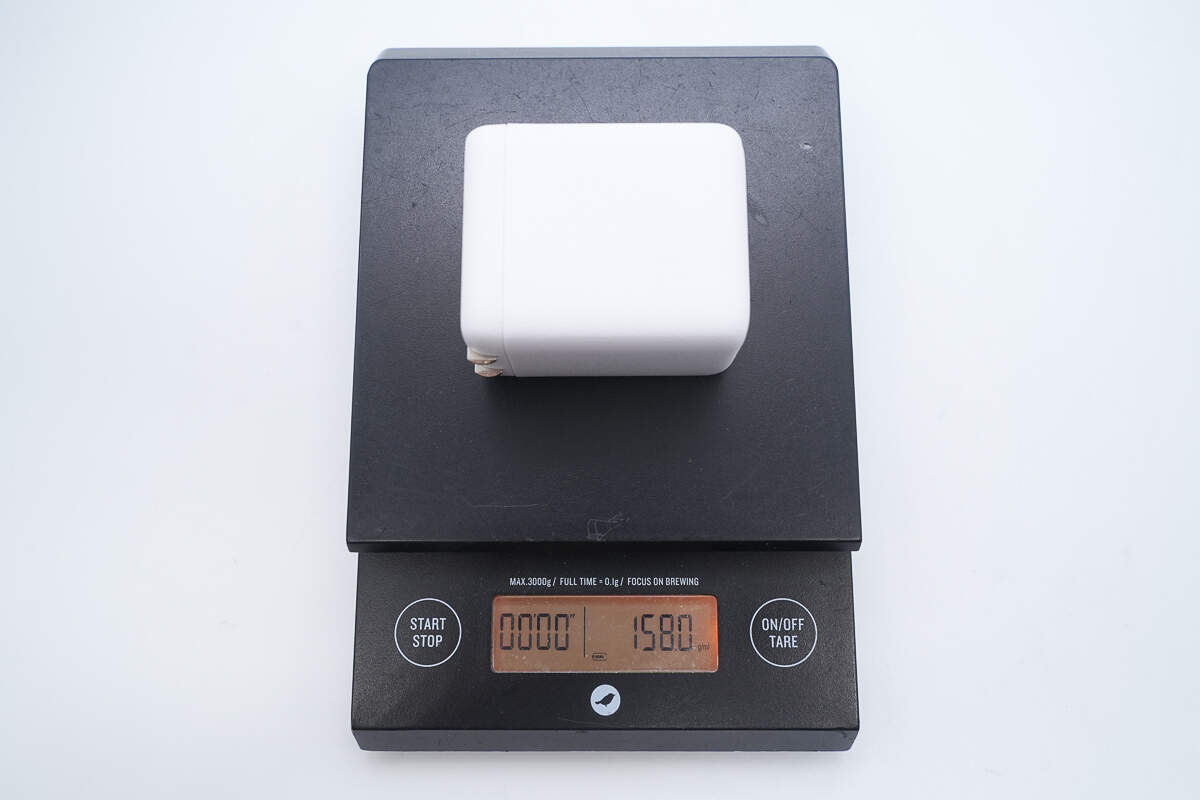

另外测得产品重量约为158g。

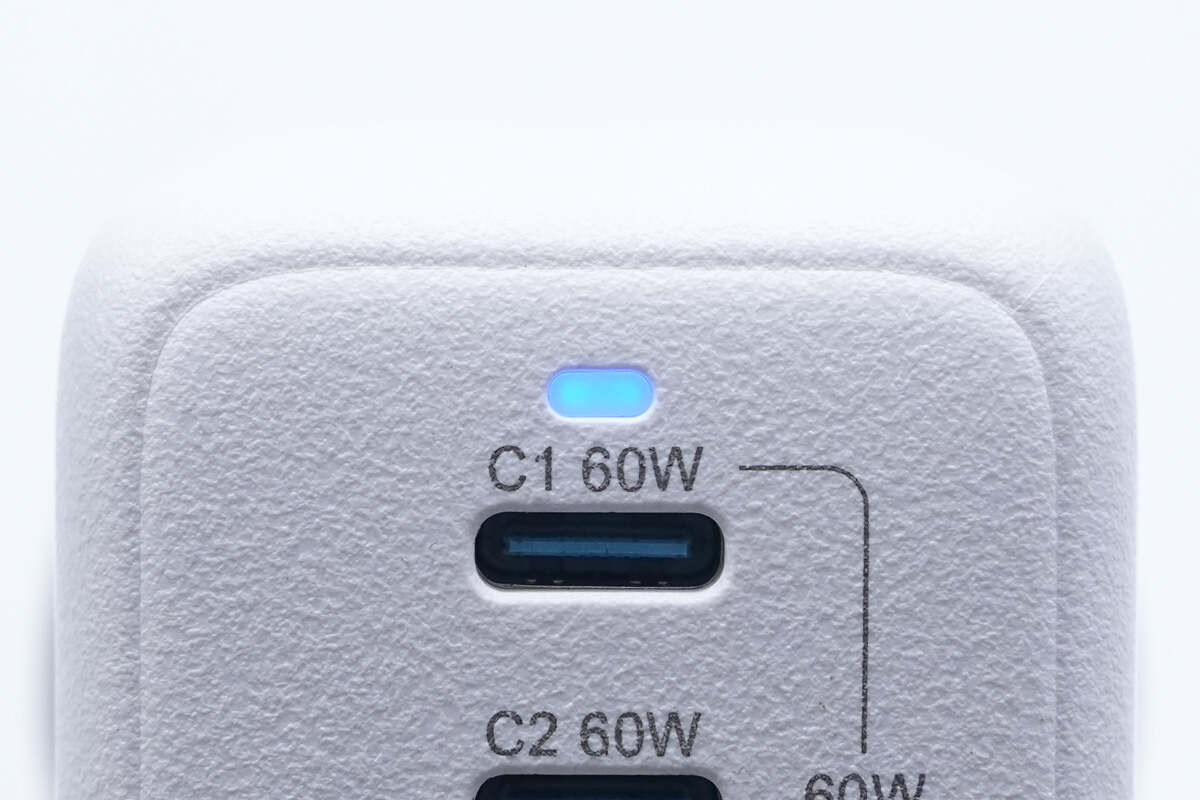

通电状态下，指示灯亮蓝光。

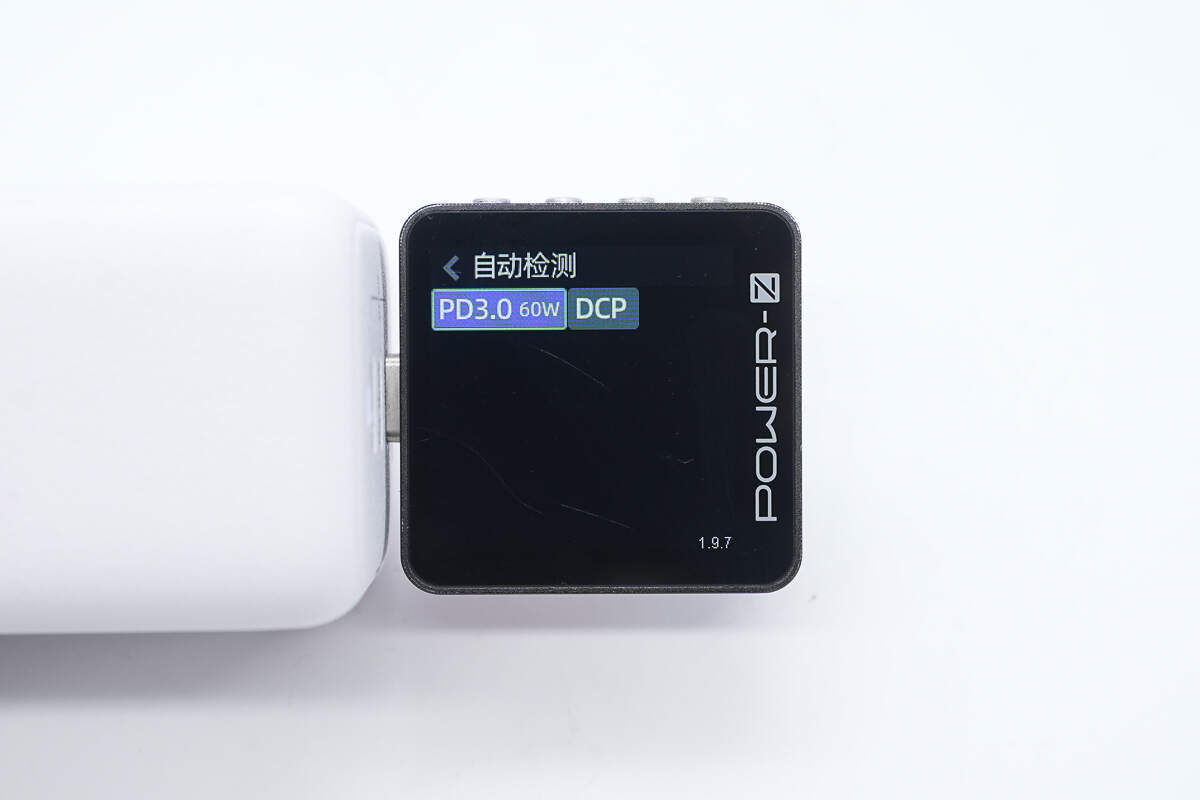

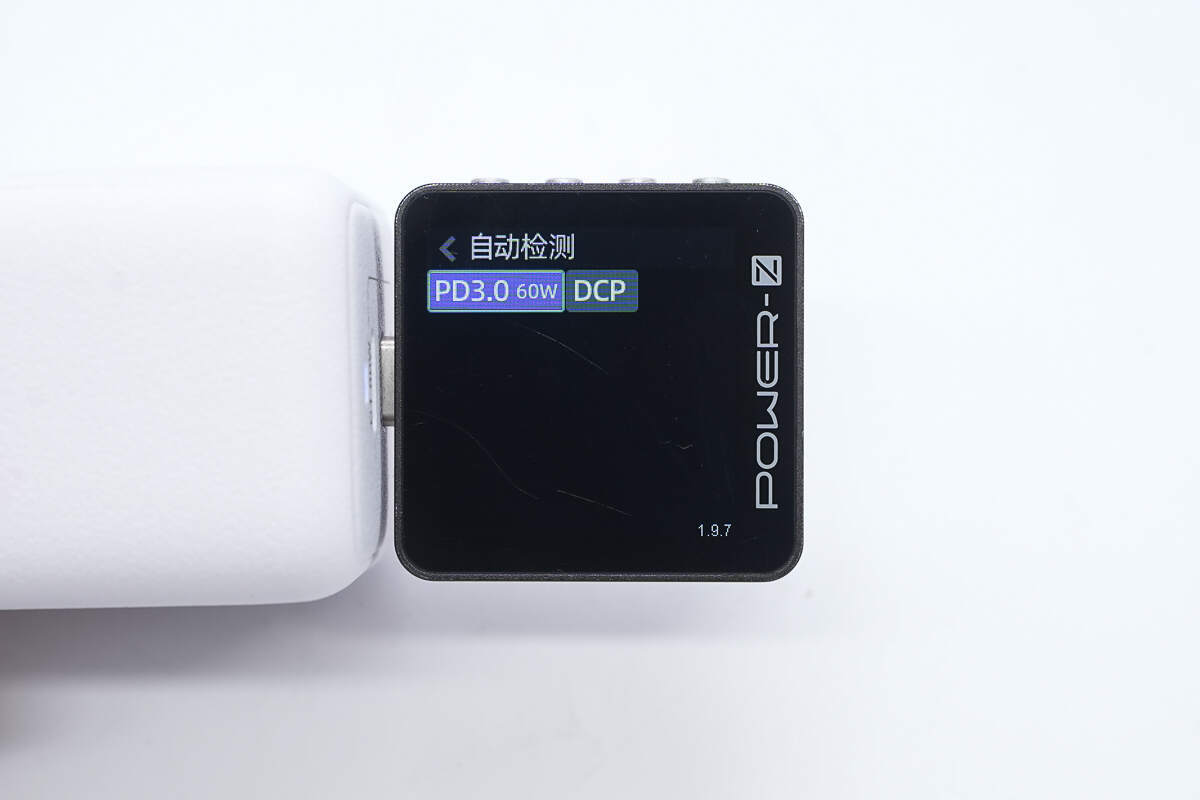

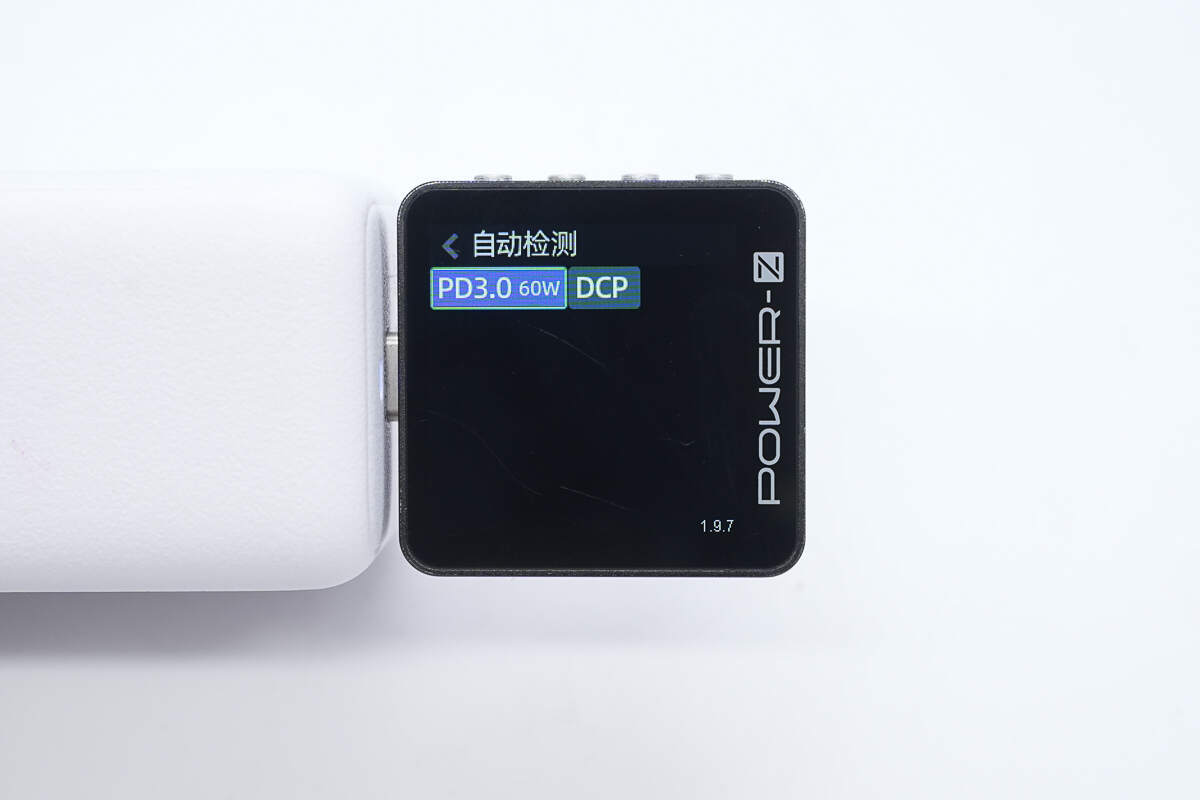

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持PD3.0、DCP充电协议。

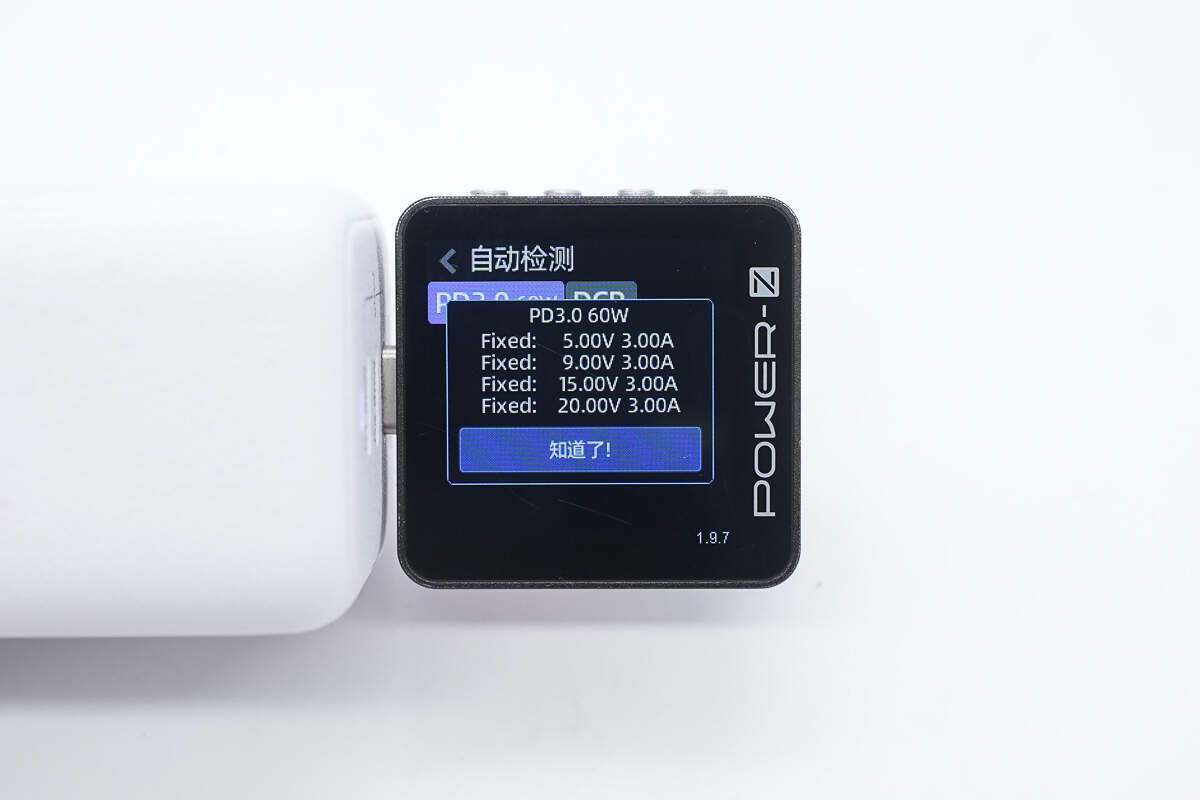

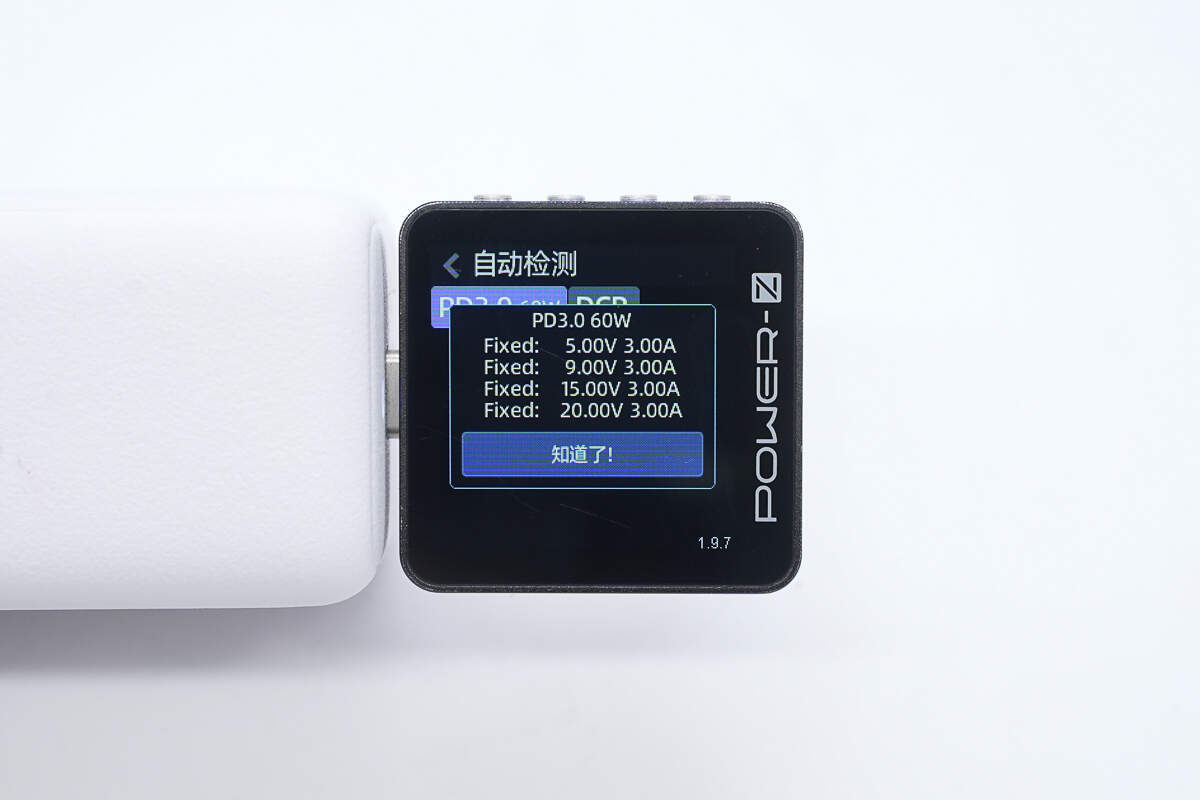

PDO报文显示USB-C1口还具备5V3A、9V3A、15V3A、20V3A四组固定电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也一样，支持功率盲插使用。
测得USB-C3口兼容协议也一样。
PDO报文显示结果也相同。

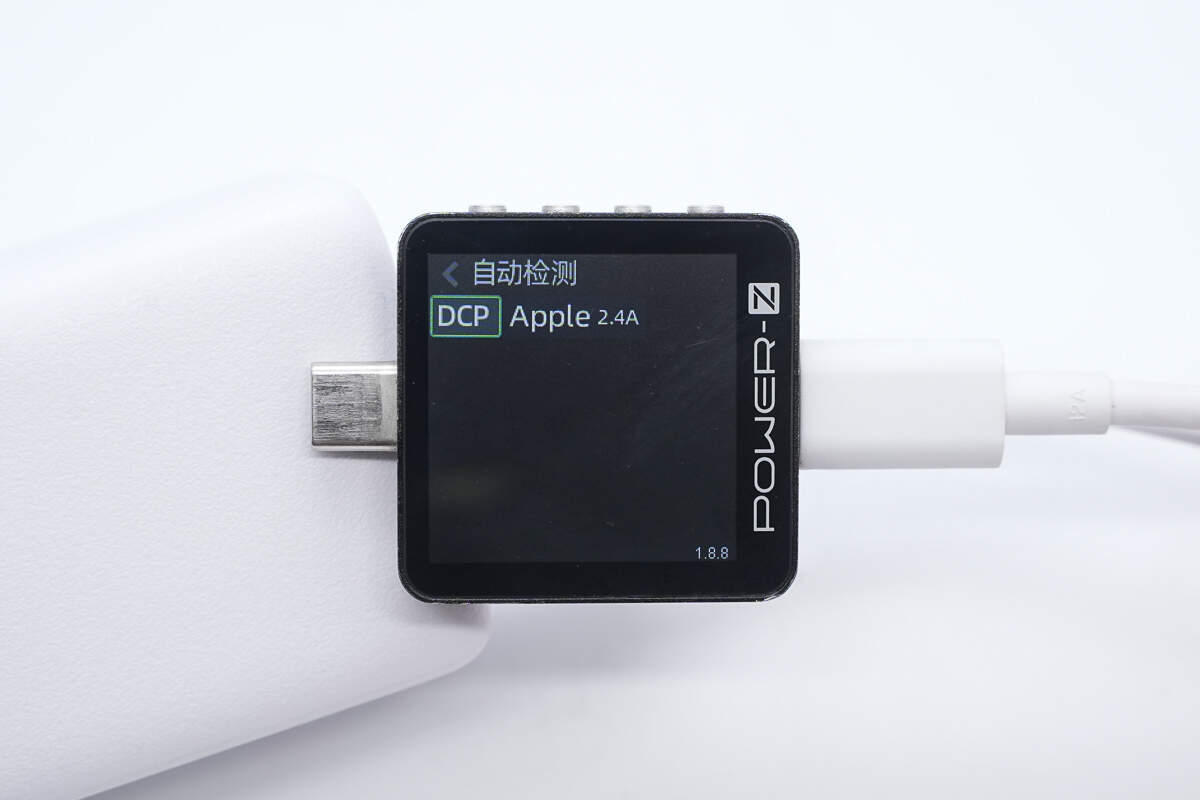

最后测得USB-A口支持DCP、Apple 2.4A充电协议。
onn. 72W多口氮化镓充电器拆解

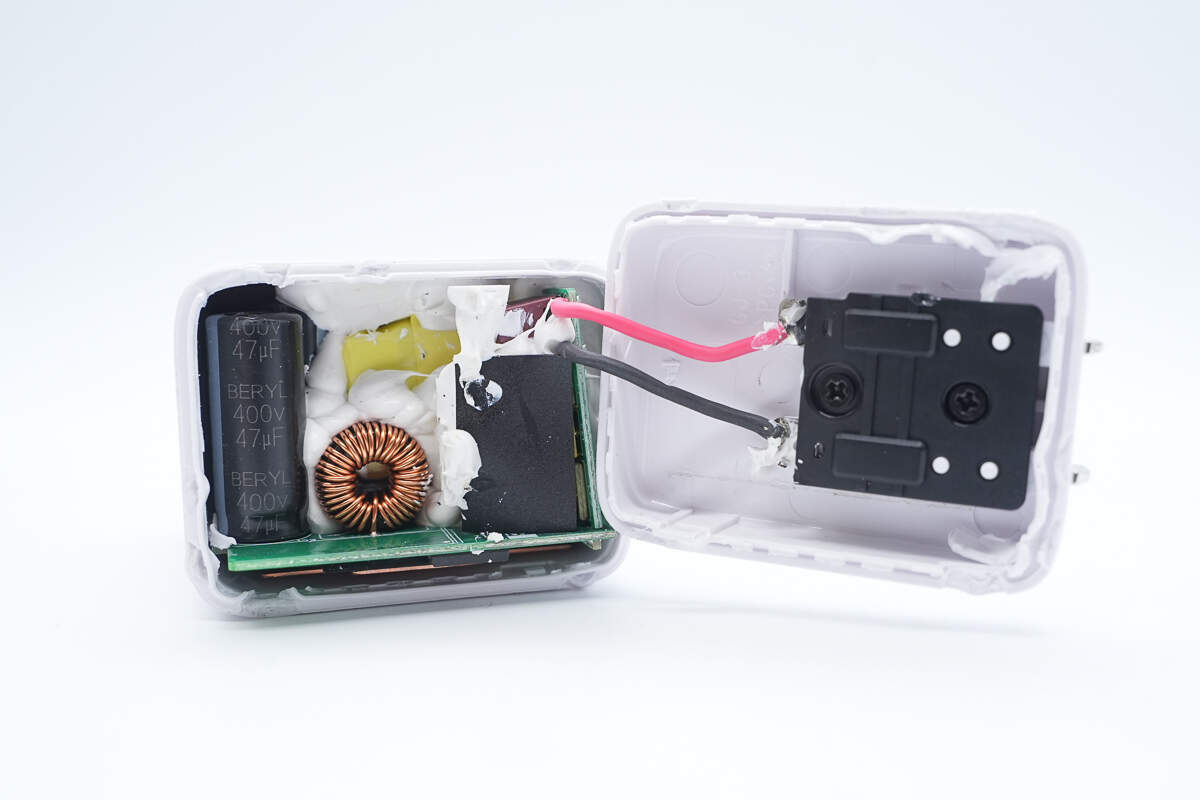

将输入端外壳拆开，壳体采用超声波焊接封装，插脚与PCBA模块通过导线连接，并使用黑色塑料板以及螺丝进行固定。

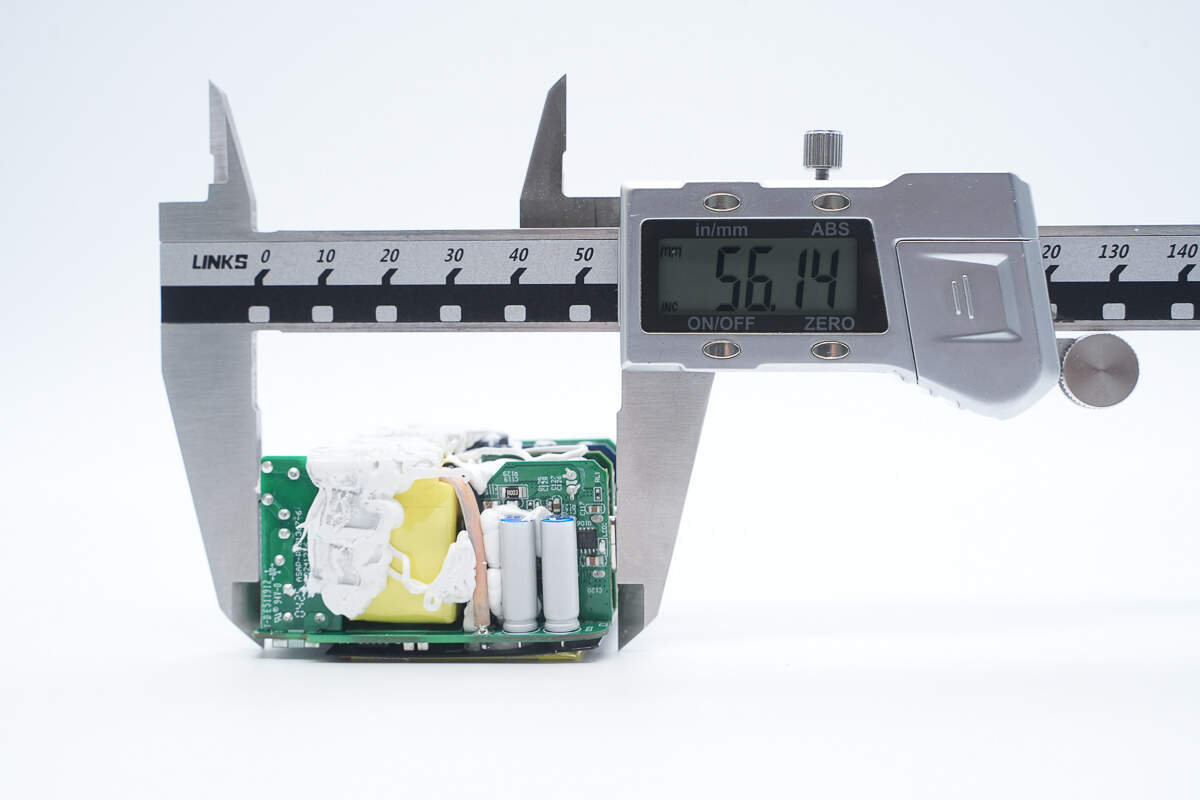

取出PCBA模块，测得模块长度为56.14mm。

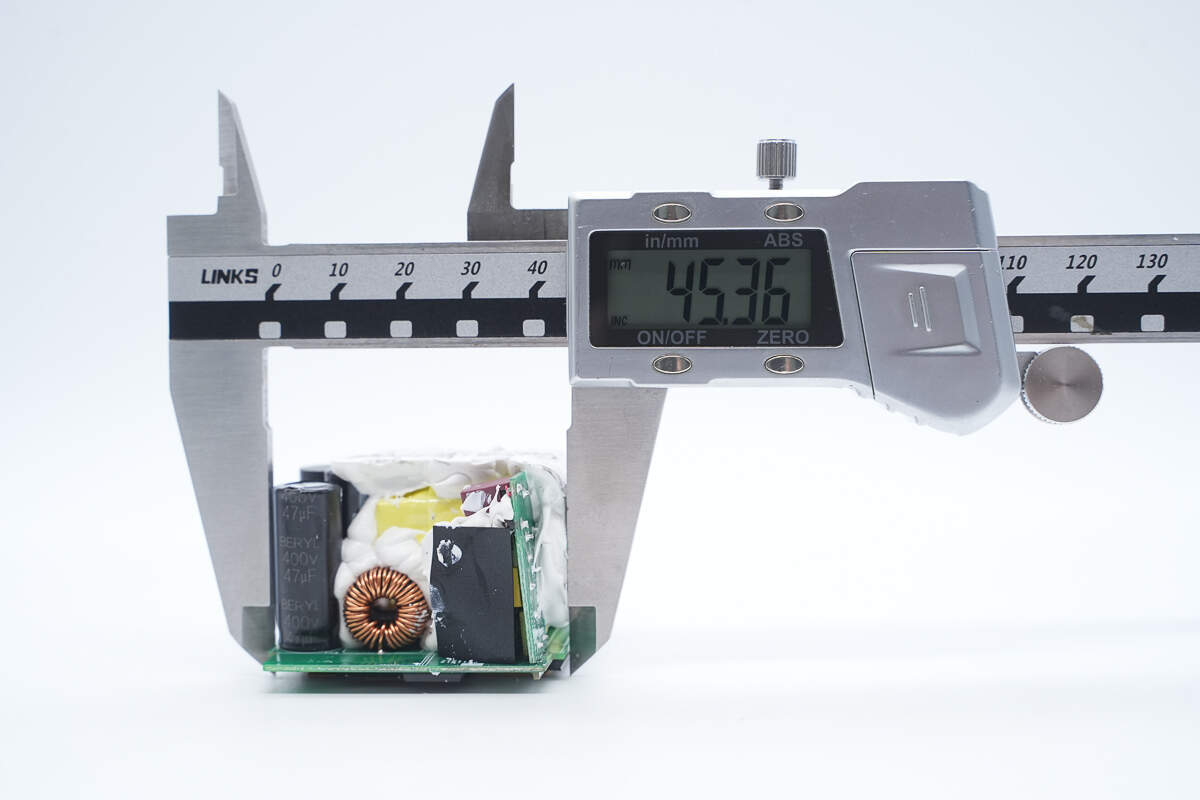

宽度为45.36mm。

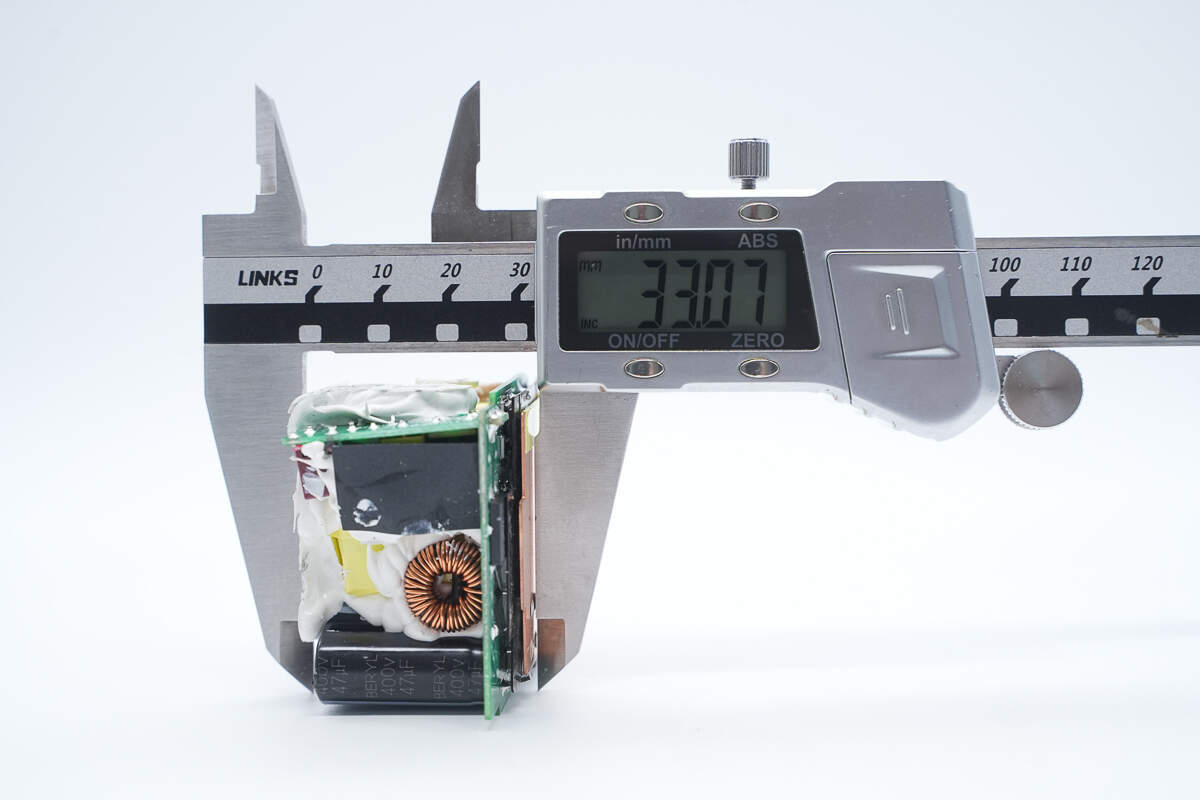

厚度为33.07mm。

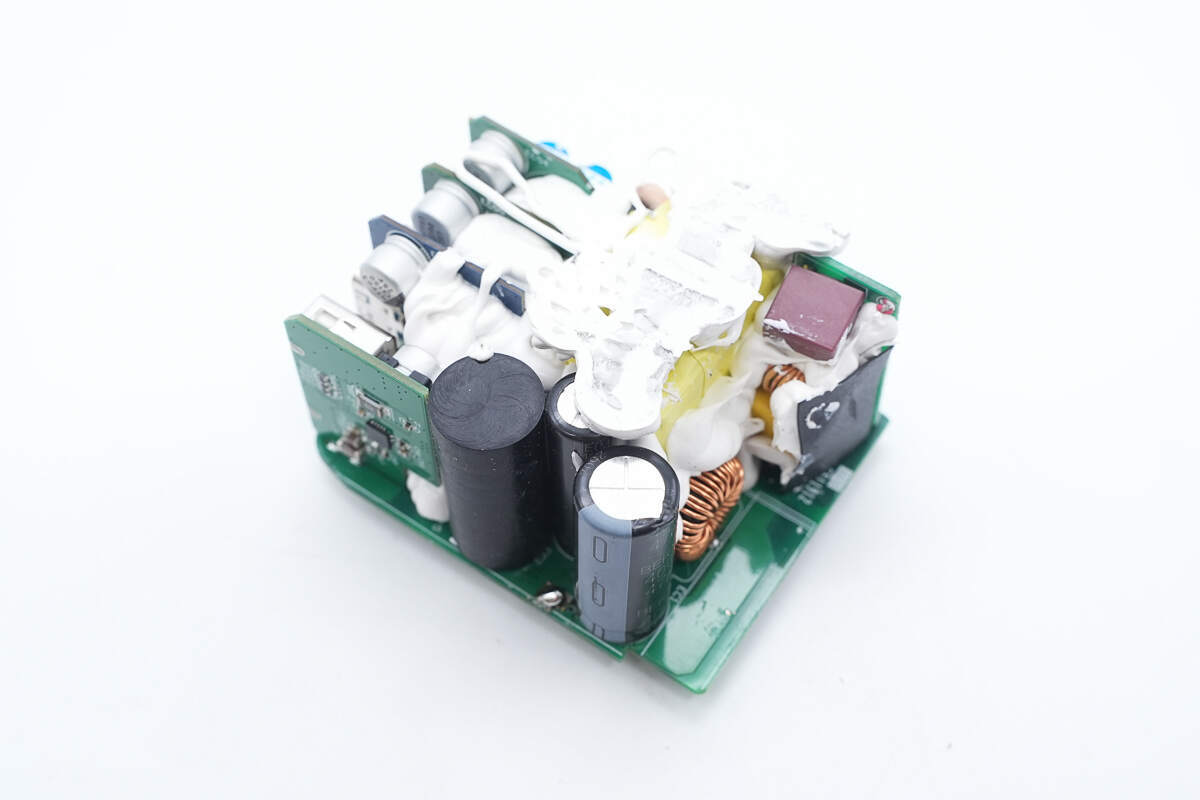

PCBA模块由多块小板组成，器件以及小板之间的缝隙大量填充白胶帮助加固。

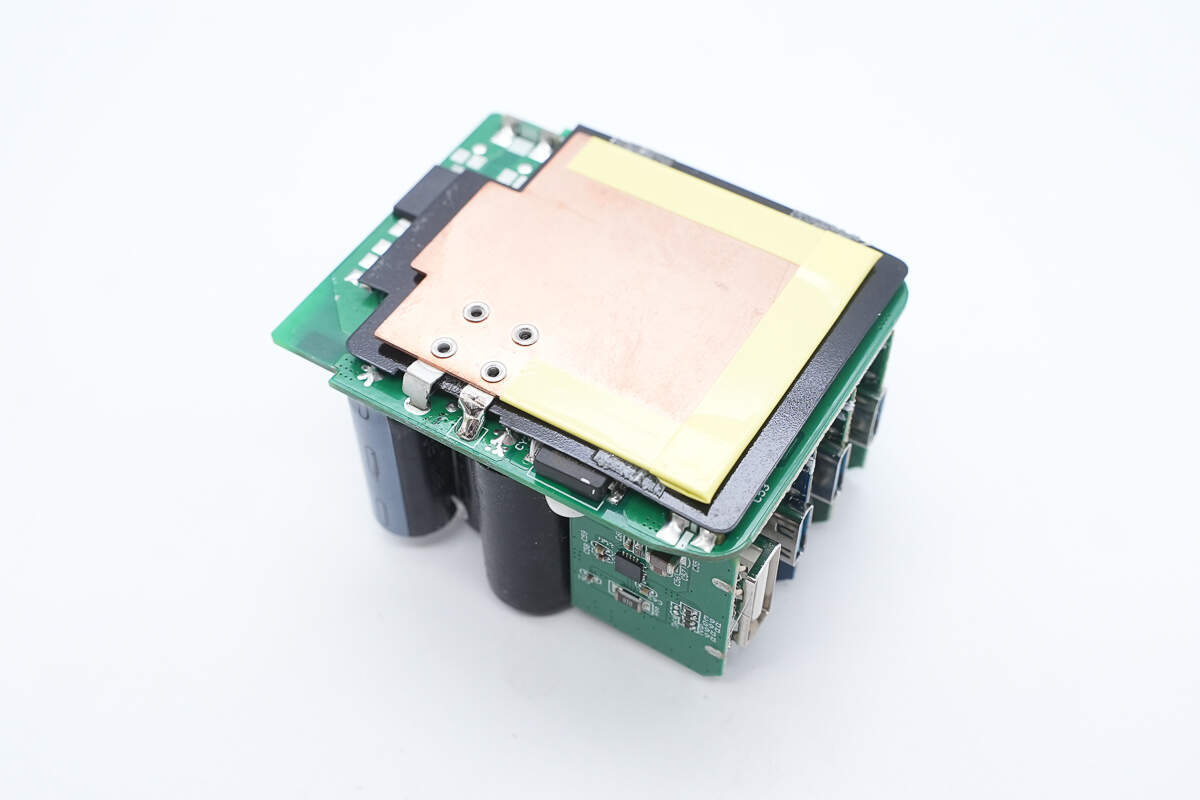

主板背面覆盖铜散热板帮助散热，之间设有麦拉片进行隔离绝缘。

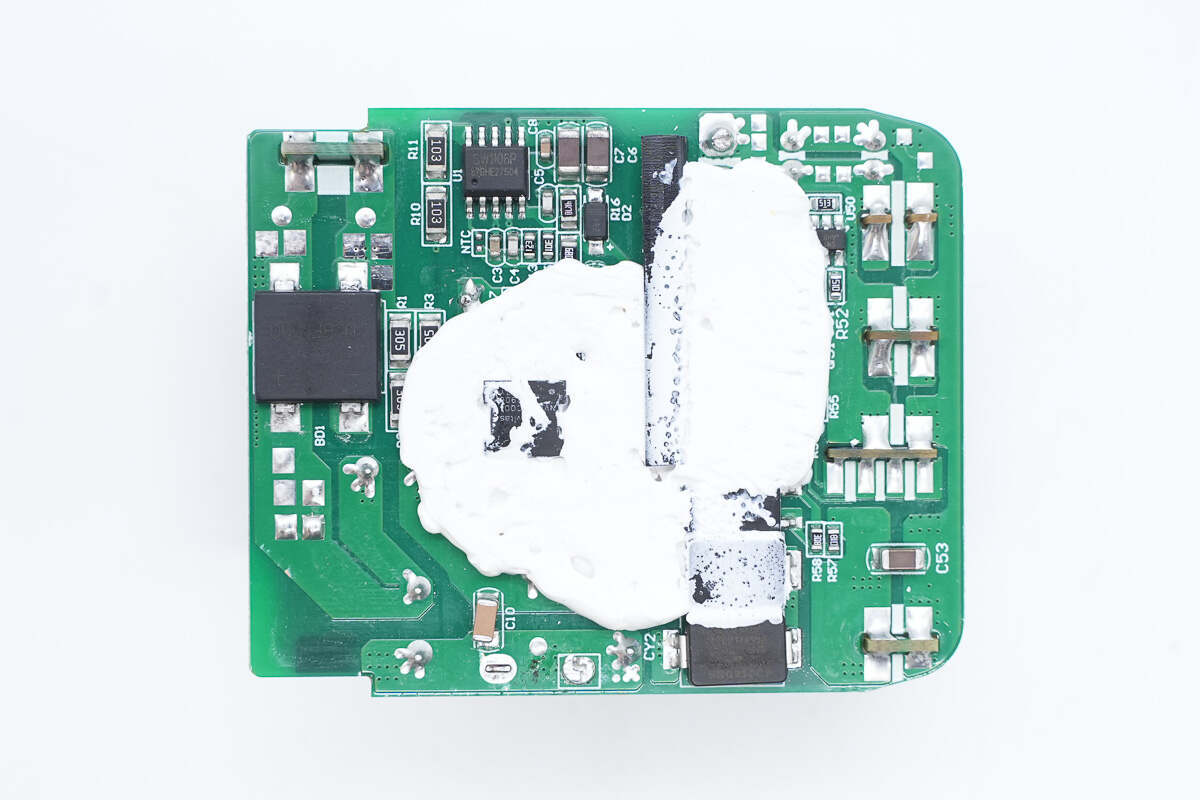

拆掉散热板，板子上还打胶处理，初次级间镂空并塞入麦拉片进行隔离绝缘。
将白胶清理掉，模块两端均设有小板，中心布局变压器，高压滤波电解电容外套胶套保护。

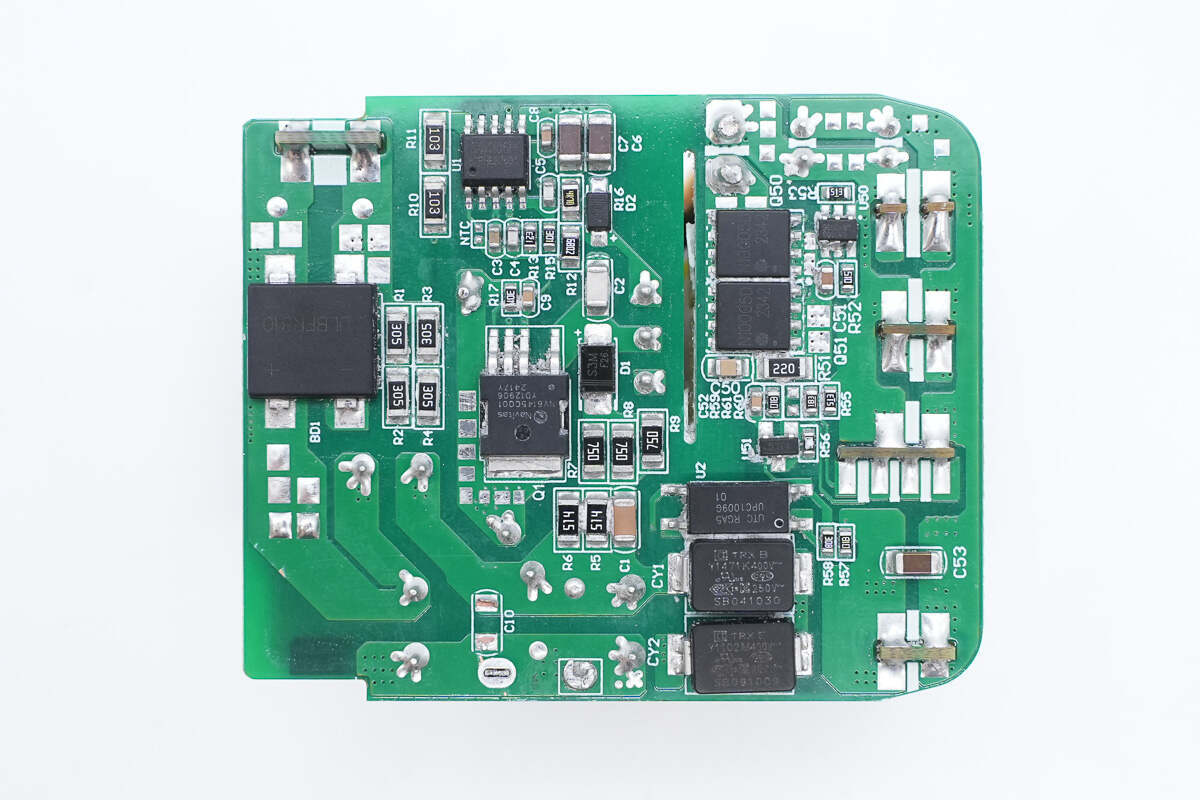

主板背面设有整流桥、开关电源初次级控制器、初级开关管、同步整流管、光耦以及贴片Y电容等器件。
模块输入端一览，右侧焊接一块小板，中心设有滤波电感。

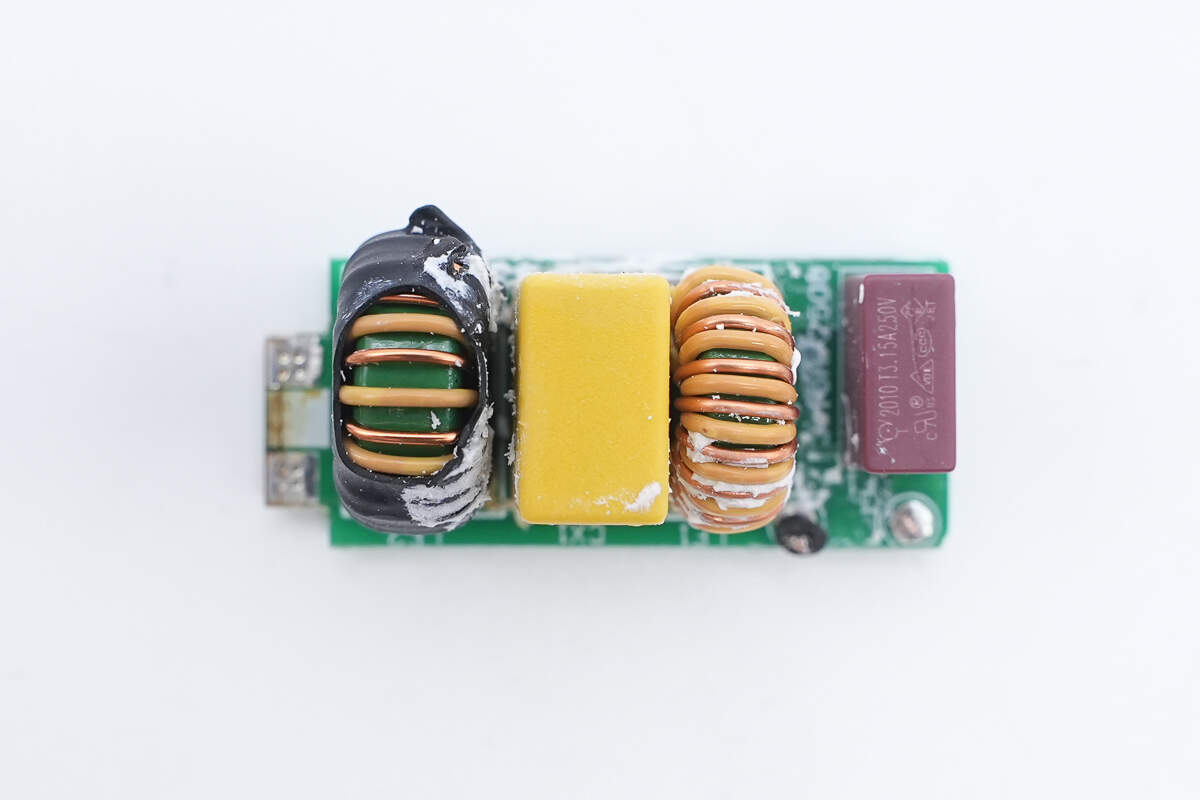

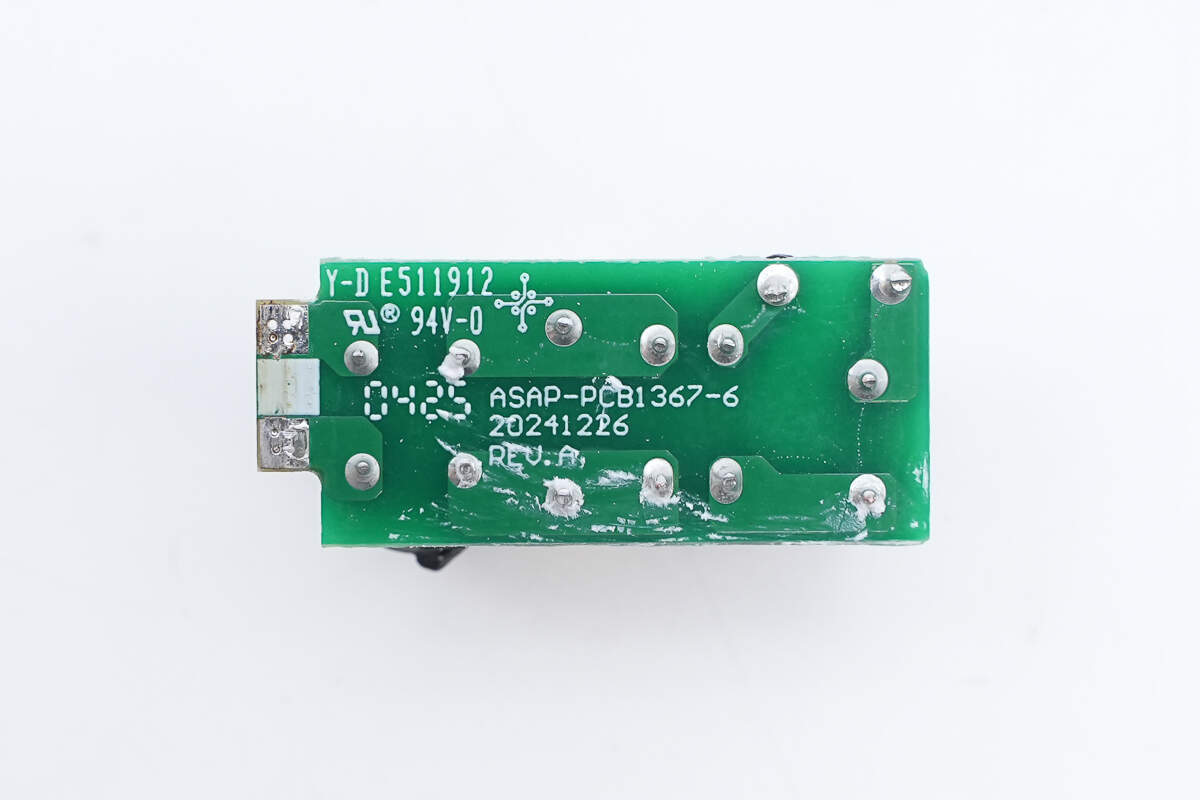

将小板拆下，正面焊接有延时保险丝、安规X2电容以及两颗共模电感，其中一颗还外套热缩管绝缘保护。
小板背面无器件。

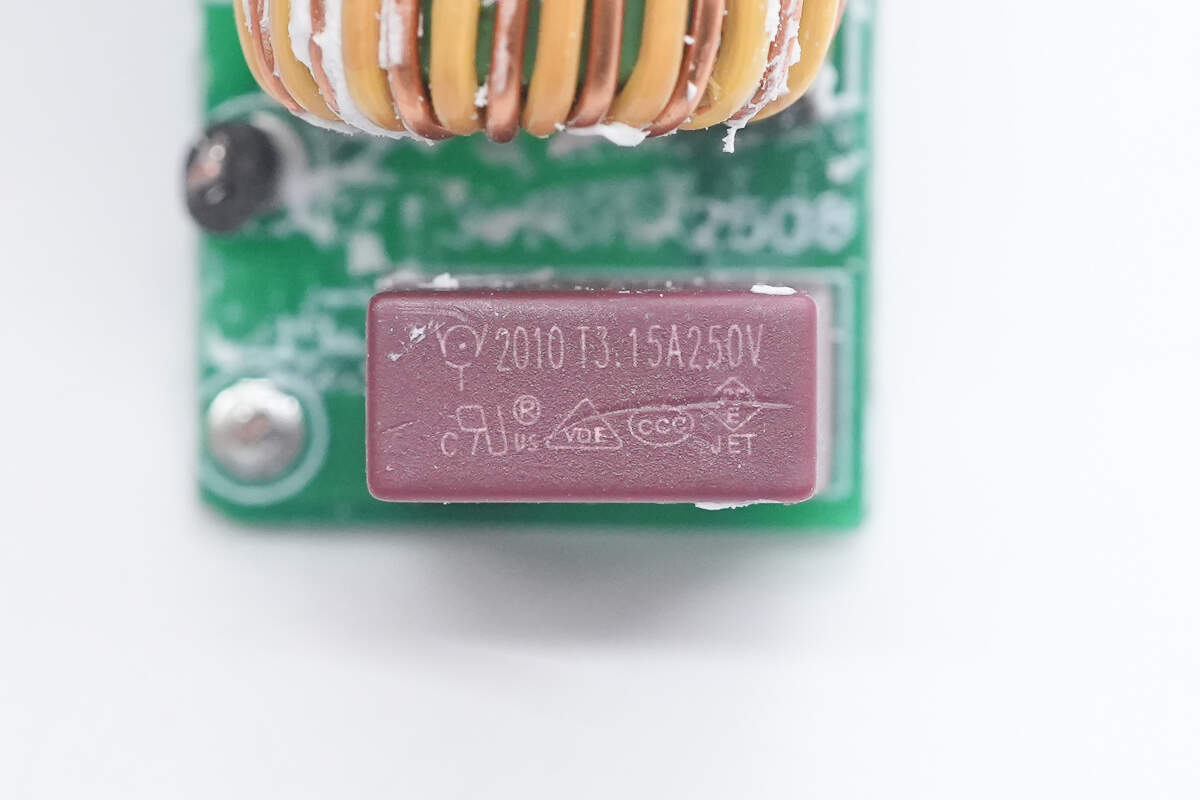

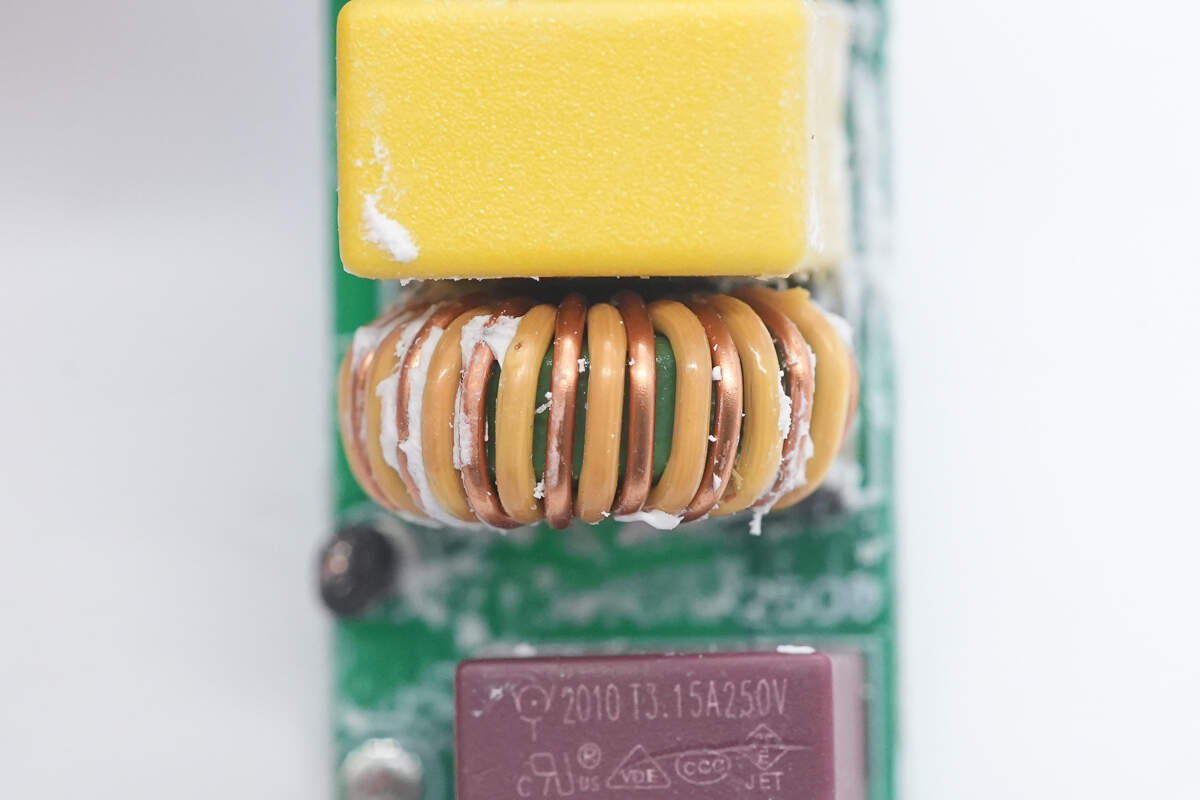

延时保险丝来自华德，规格为3.15A 250V。

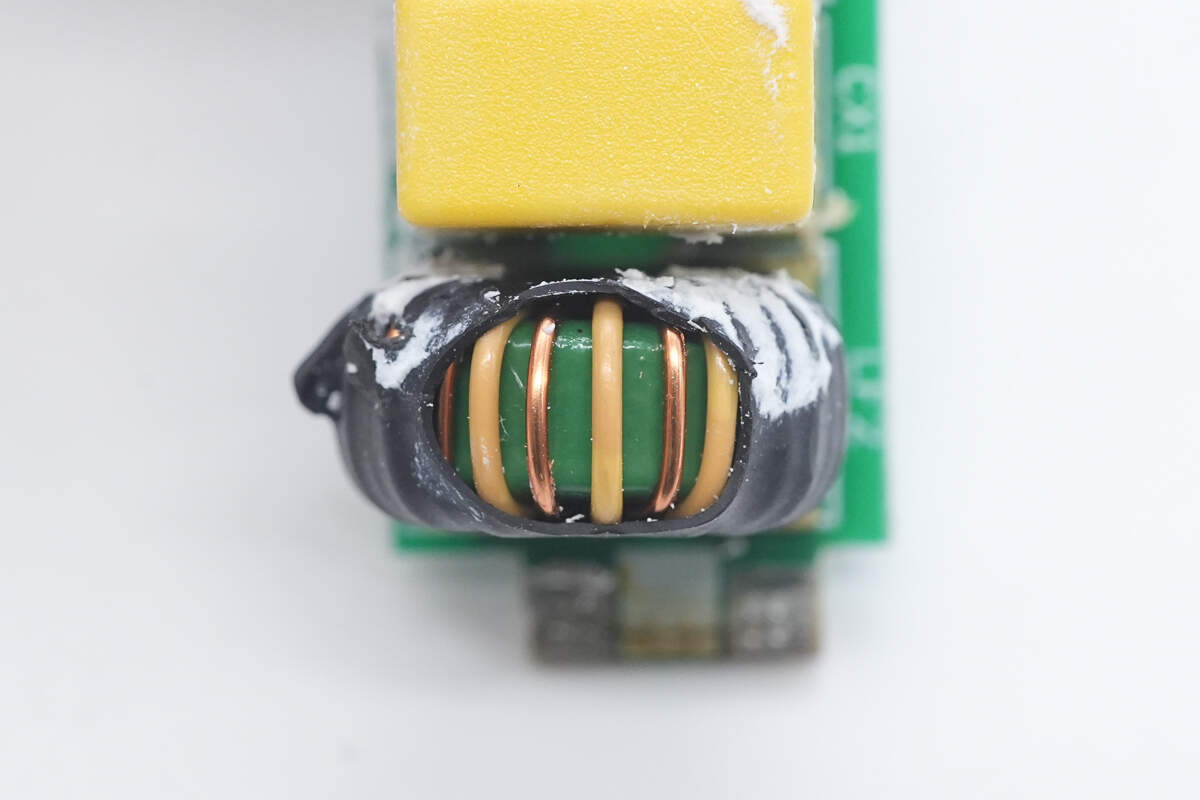

共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感特写。

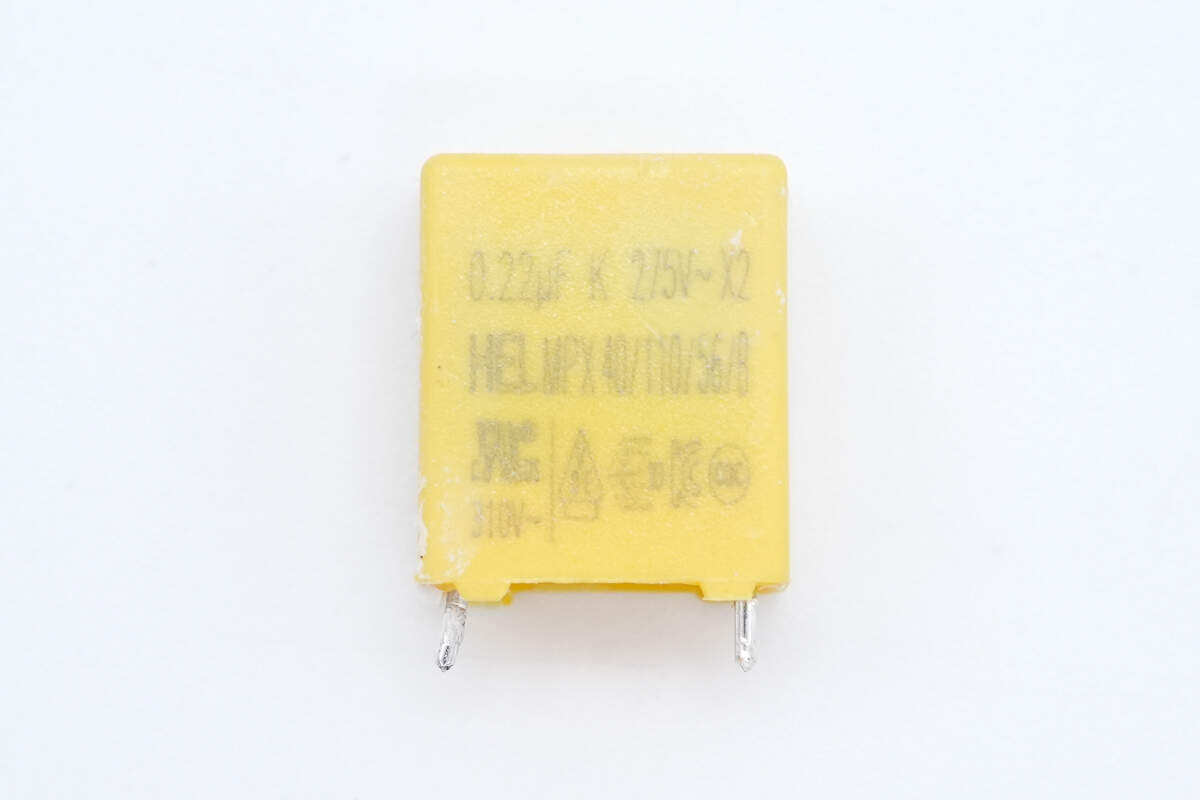

安规X2电容来自HEL鸿志，容量0.22μF。

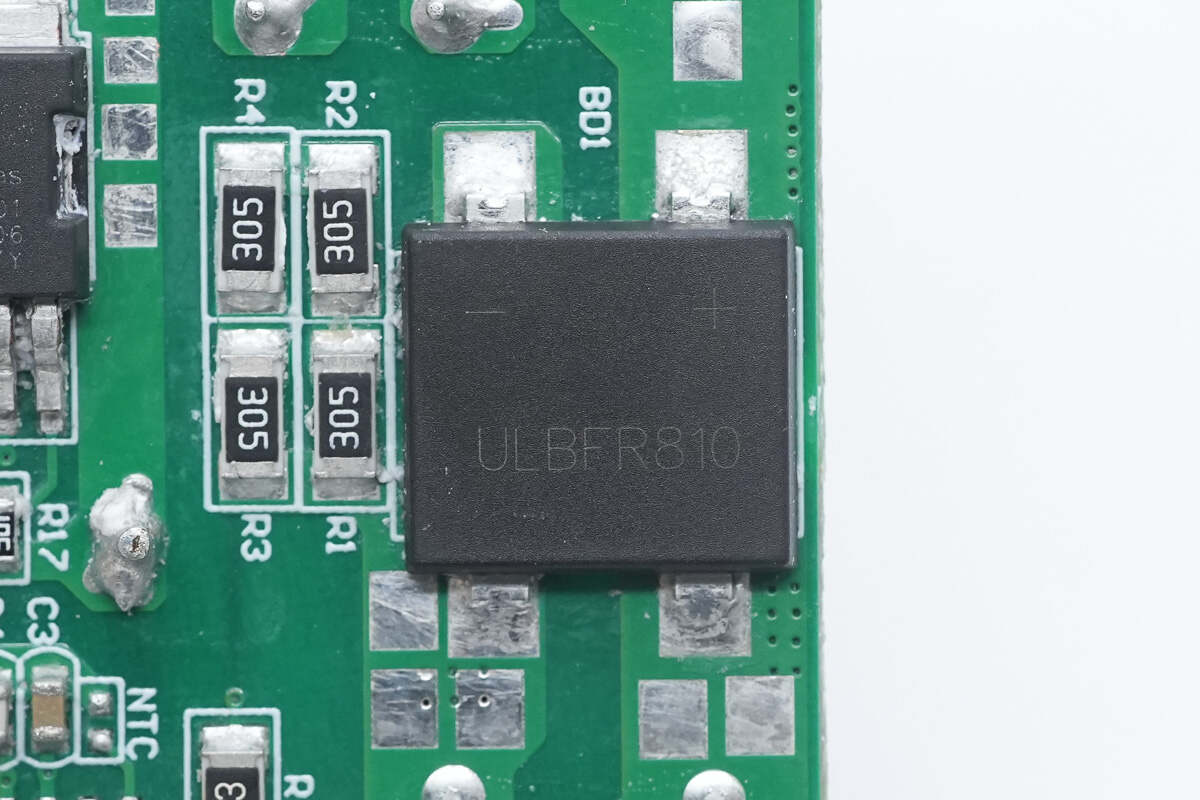

ULBFR810整流桥特写，规格为8A 1000V，采用ULBF封装。

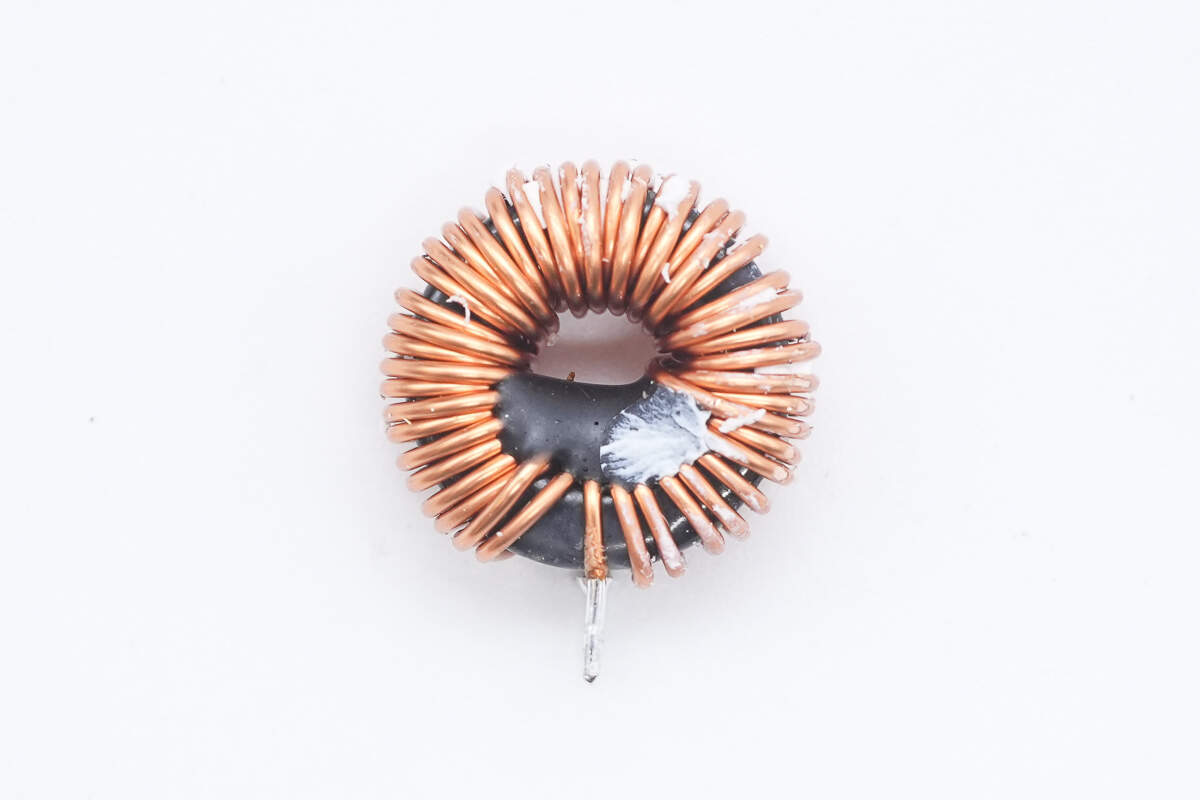

滤波电感特写。

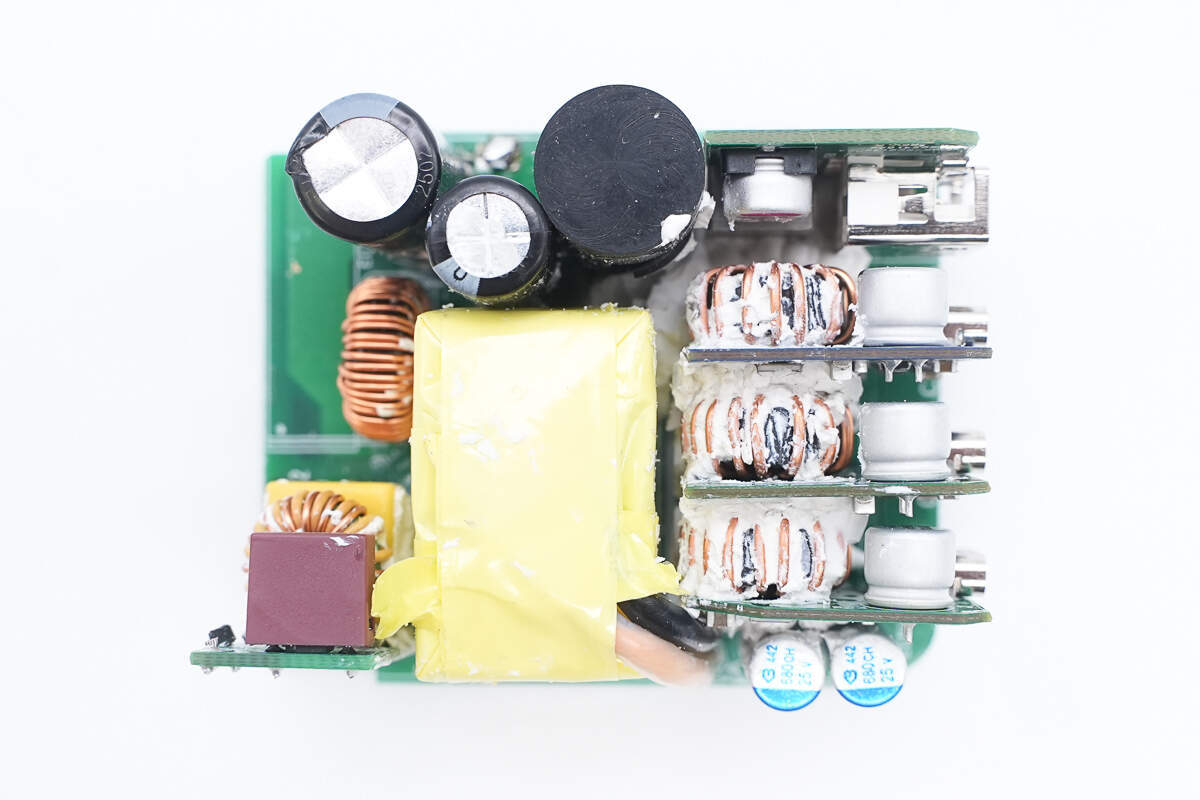

模块一侧焊接三颗高压滤波电解电容。

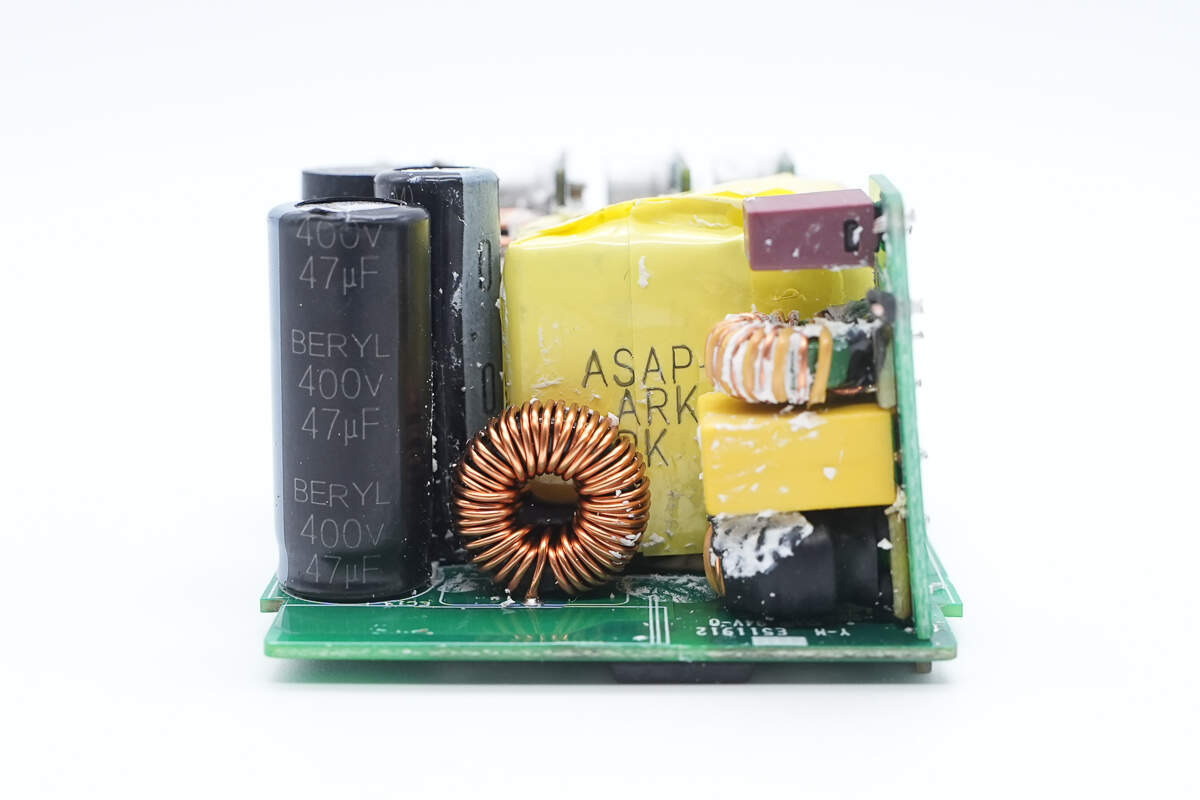

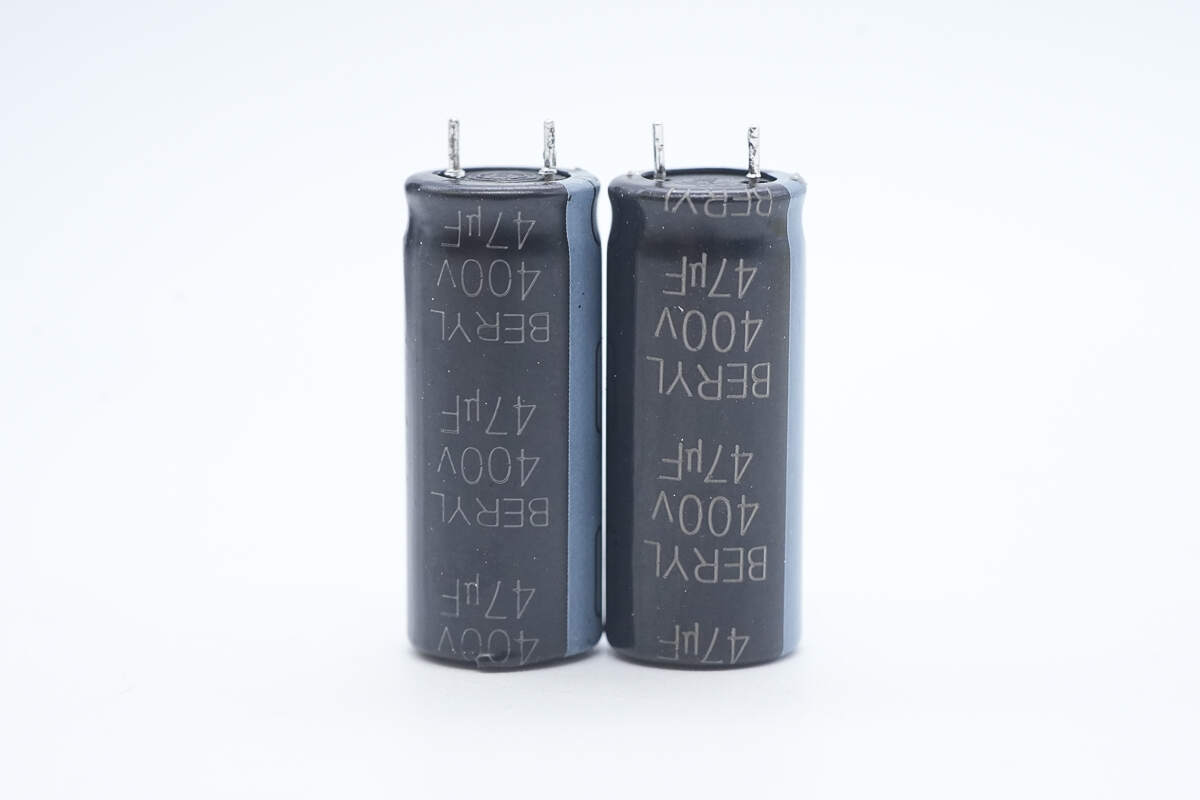

高压滤波电解电容全部来自BERYL绿宝石，其中两颗规格为400V47μF。

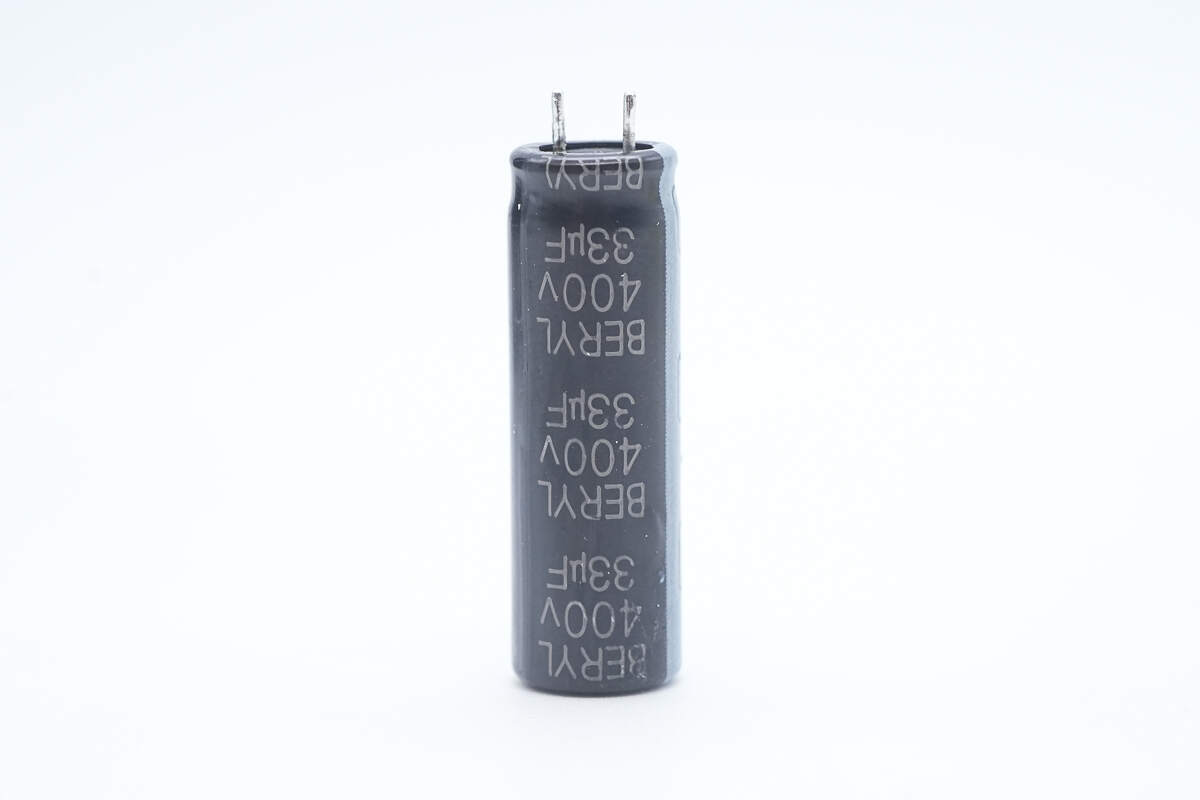

另外一颗规格为400V33μF。

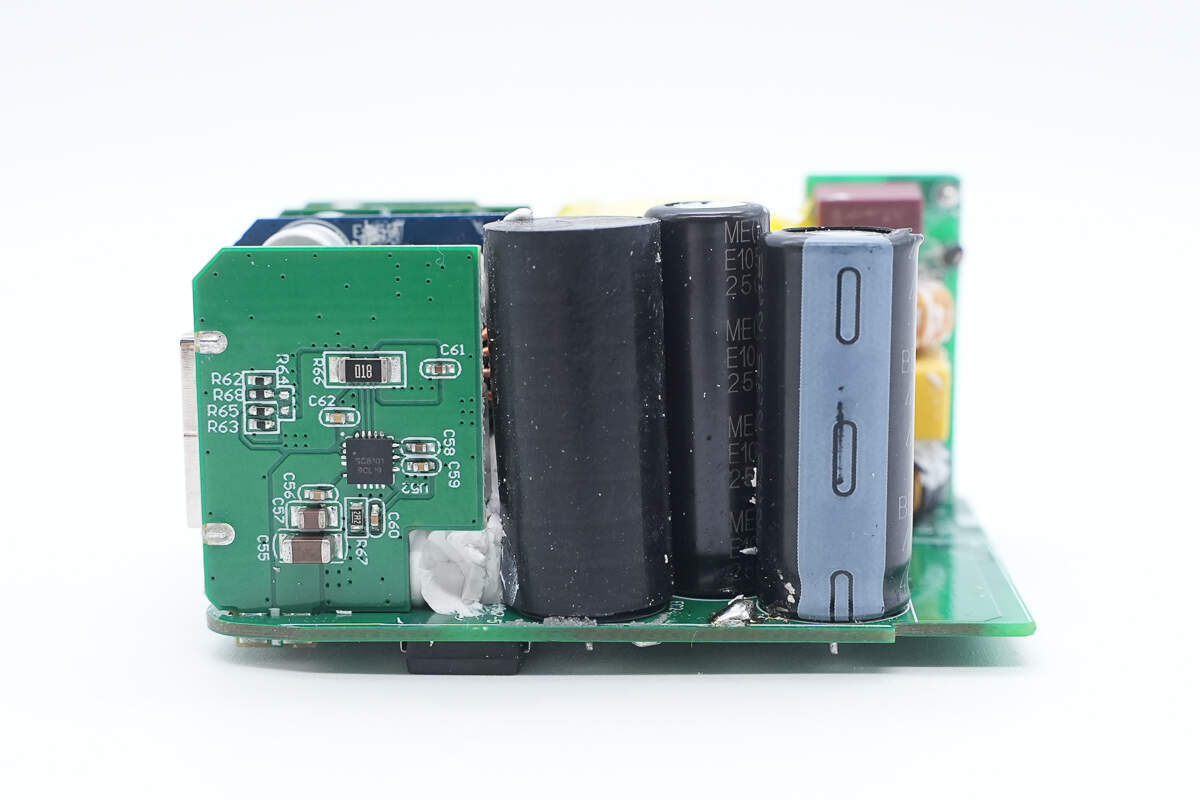

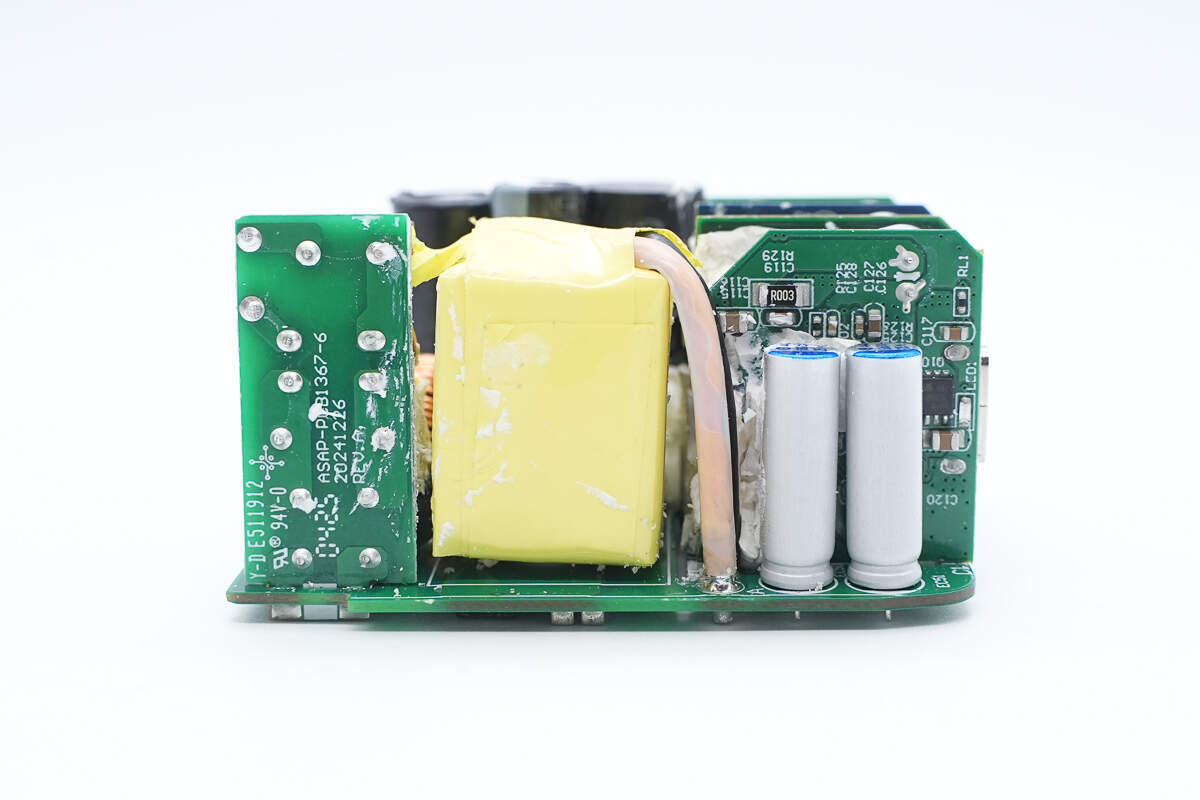

模块另一侧设有变压器以及两颗滤波固态电容。

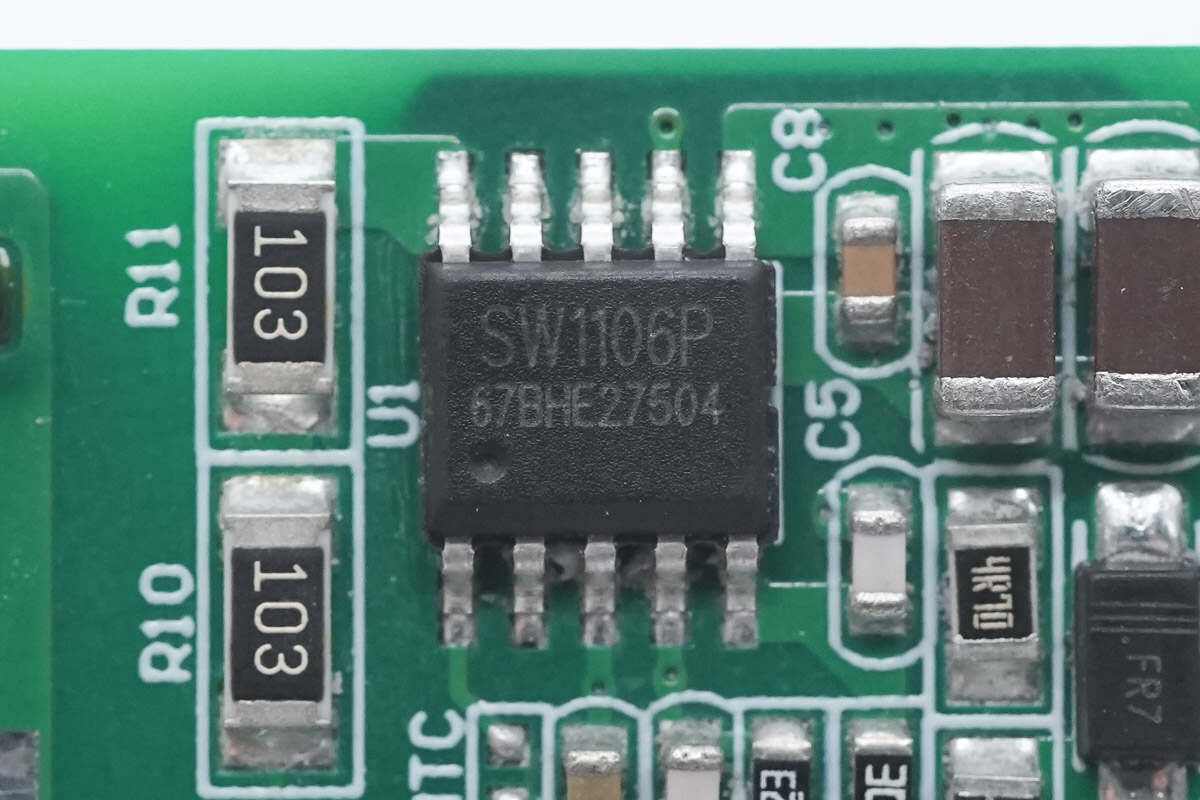

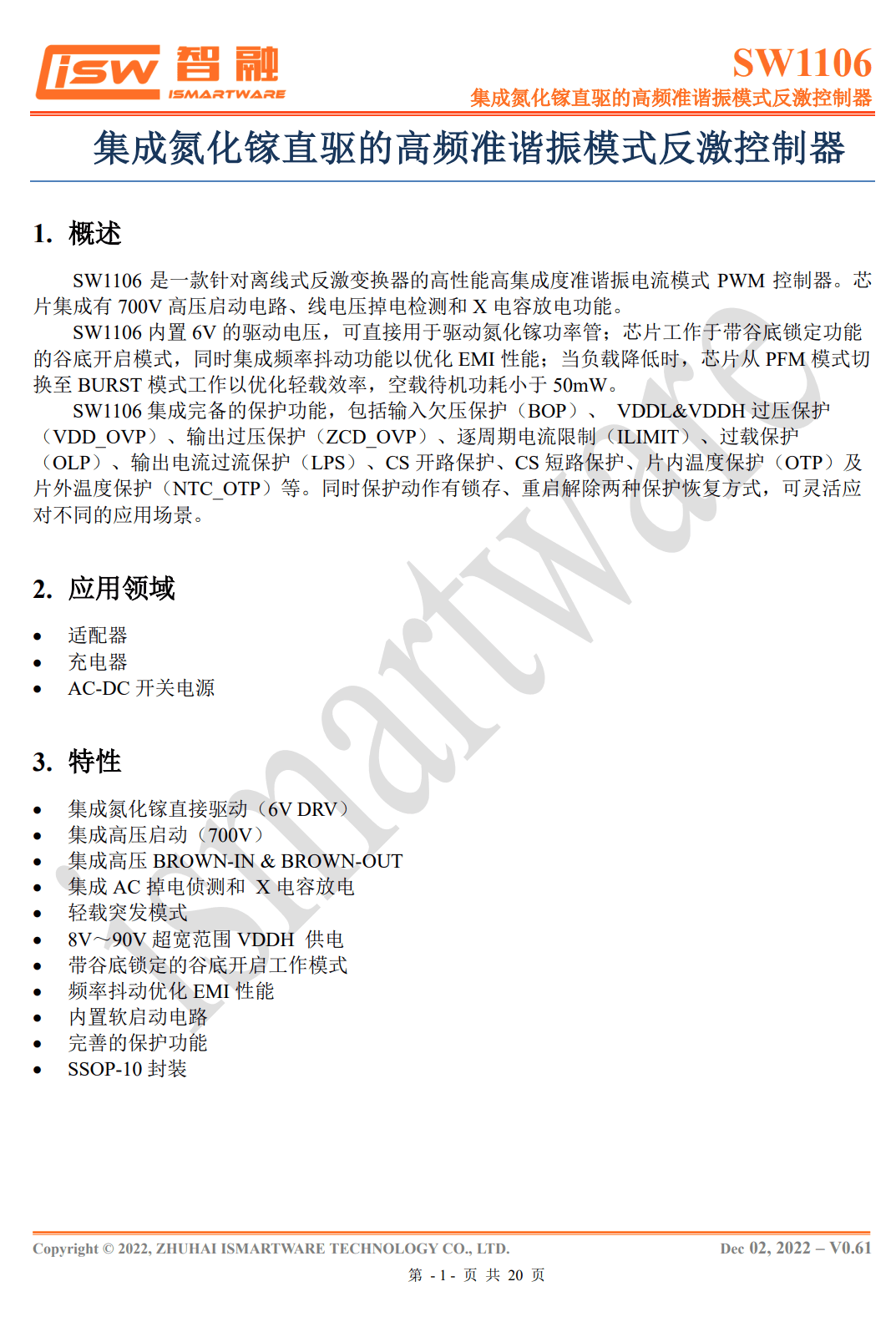

初级主控芯片来自智融科技，型号为SW1106P，是一颗支持增强型氮化镓开关管直驱的高频反激准谐振控制器，芯片内部集成700V高压启动电路和X电容放电功能。芯片内部集成氮化镓驱动器，驱动电压为6V，可直接驱动增强型氮化镓开关管。
SW1106P运行在带谷底锁定的谷底开启工作模式，并集成频率抖动功能以优化EMI性能，支持突发模式。供电采用双VDD供电设计，在输出电压USB PD宽输出场合降低控制器的功率损耗。
SW1106P内部集成输入电压保护，供电过压保护，输出过压保护，逐周期电流限制，过载保护，输出过流保护，电流取样电阻开路和短路保护，芯片内置过热保护，支持外接热敏电阻进行器件过热保护，保护功能全面。
智融科技SW1106P采用SSOP10封装，支持氮化镓快充，充电器以及开关电源应用，这颗初级控制器的推出，一方面实现了氮化镓控制器的国产化替代，另外一方面也丰富了智融在快充电源的产品线。
智融科技SW1106P荣获中国IC设计成就奖之年度最佳电源管理 IC，目前已大量产出货，并获得倍思65W 1A1C氮化镓充电器、鸿达顺65W 2A1C氮化镓充电器、众显100W 2C1A氮化镓充电器、喜微100W 3C1A 超高性价比氮化镓快充、等产品采用。

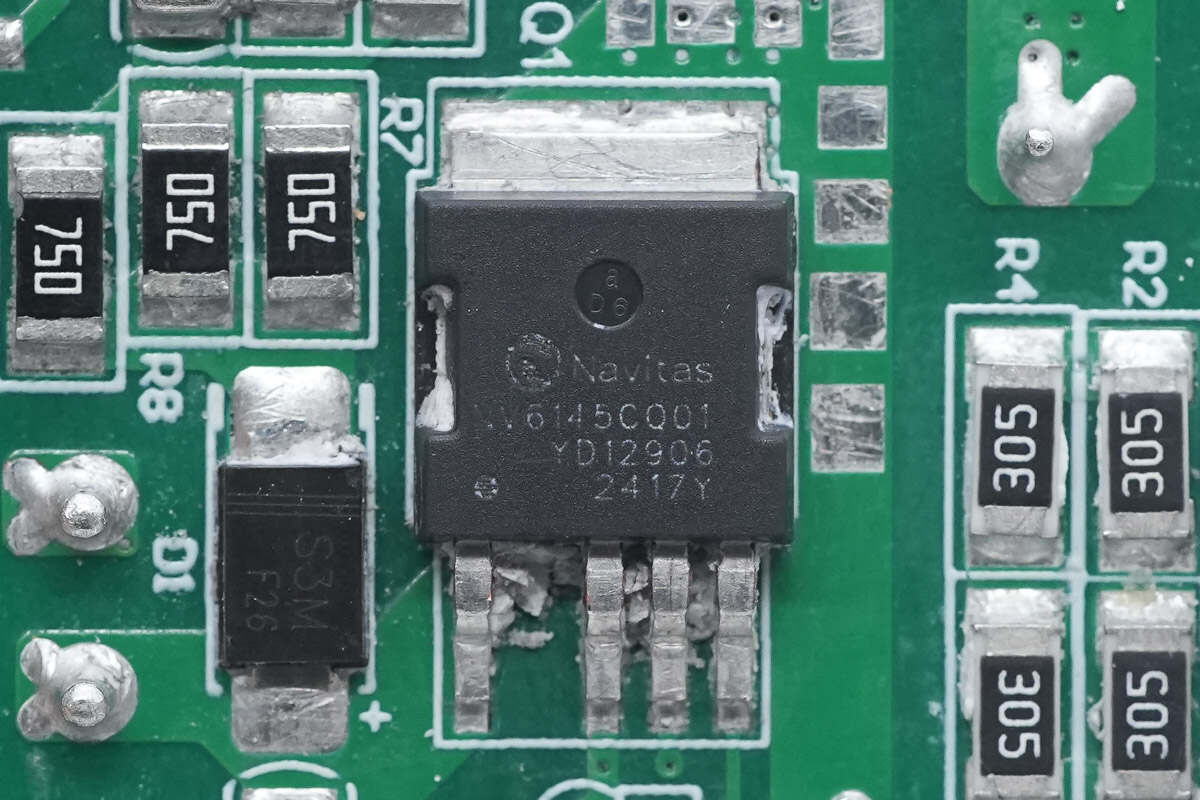

初级开关管采用纳微半导体NV6145C氮化镓功率器件，耐压700V，210mΩ导阻，采用DPAK-4L封装。

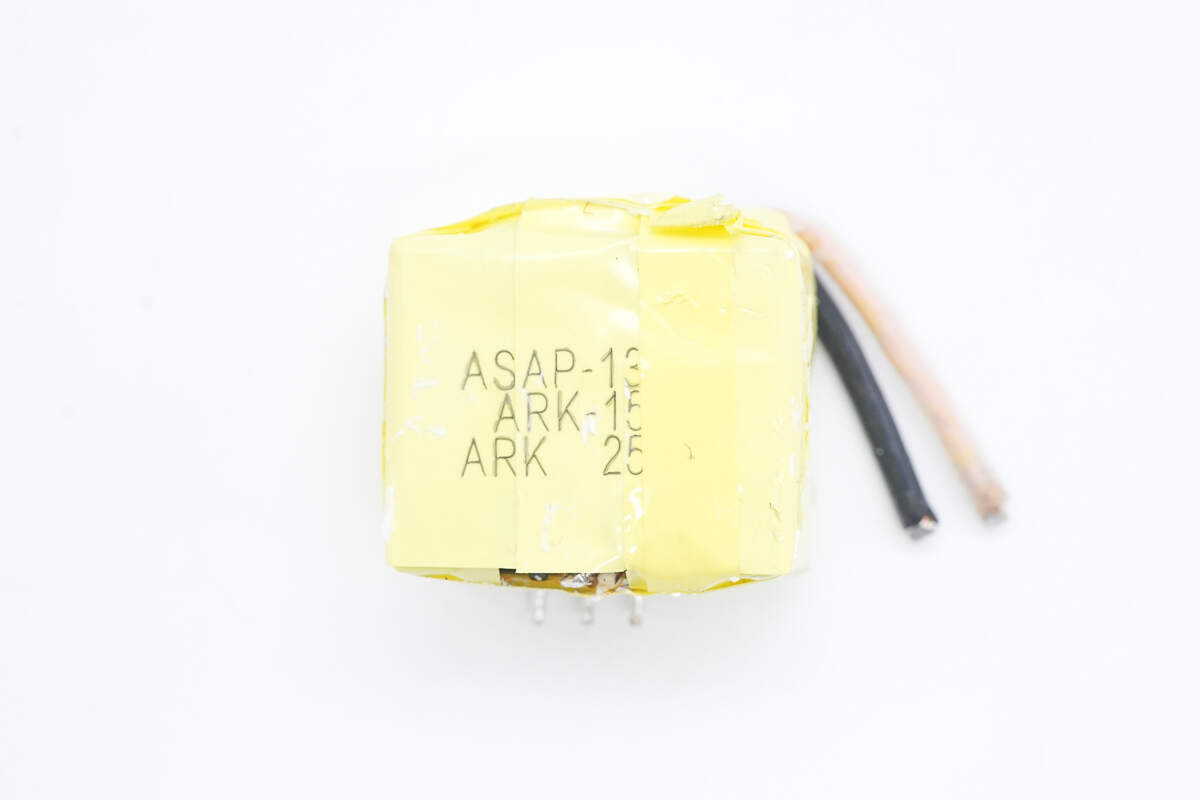

变压器特写。

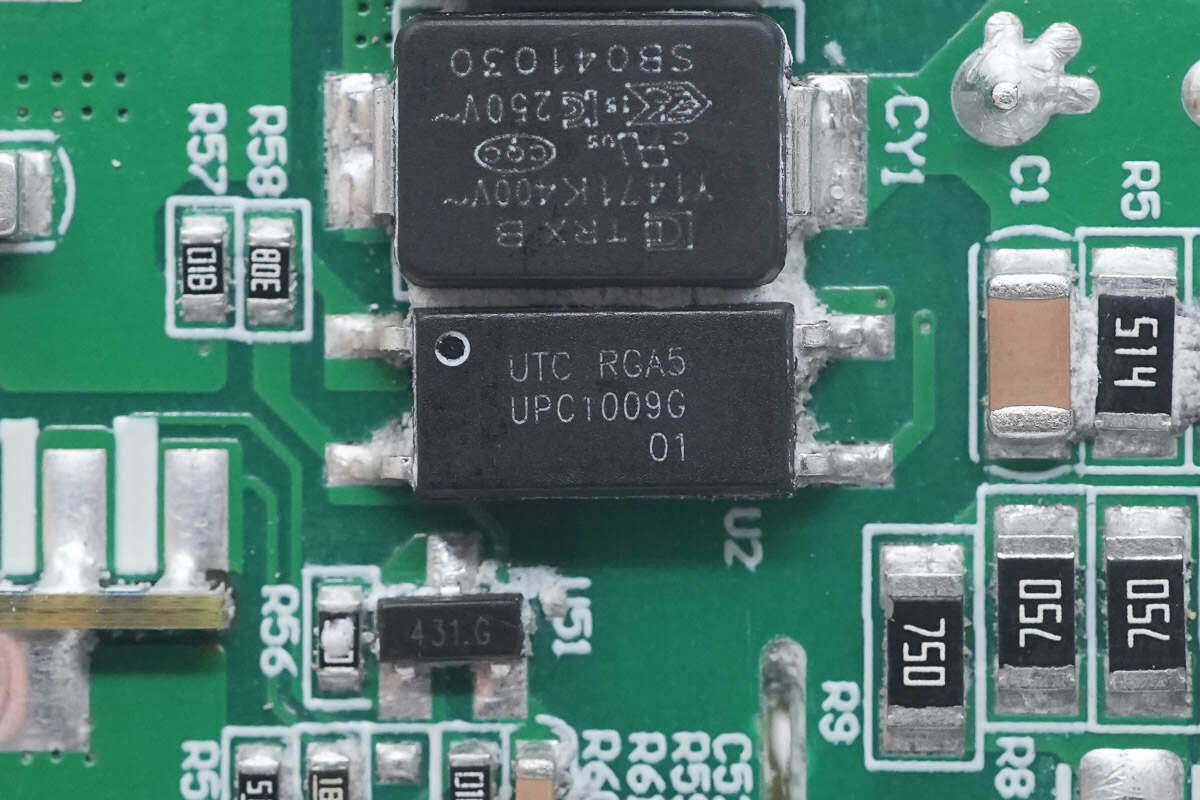

UPC1009G光耦特写，用于输出电压反馈。

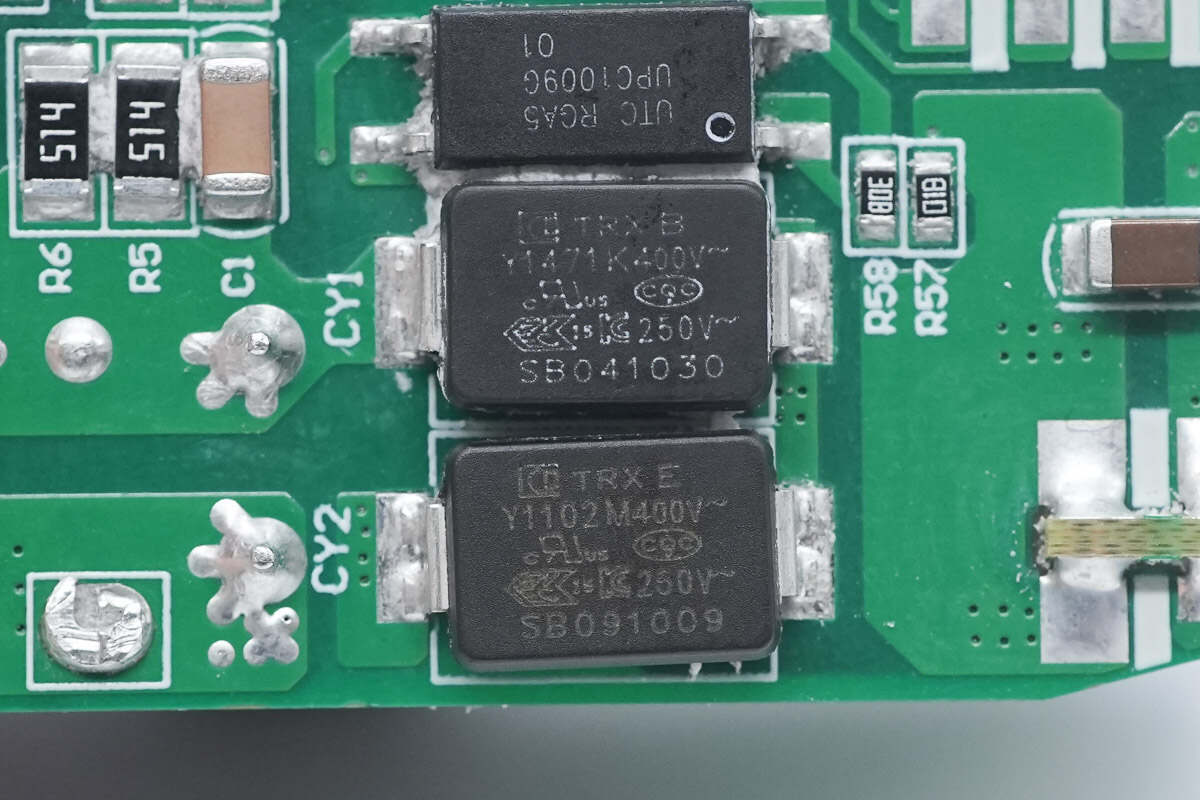

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1471K和TMY1102M。

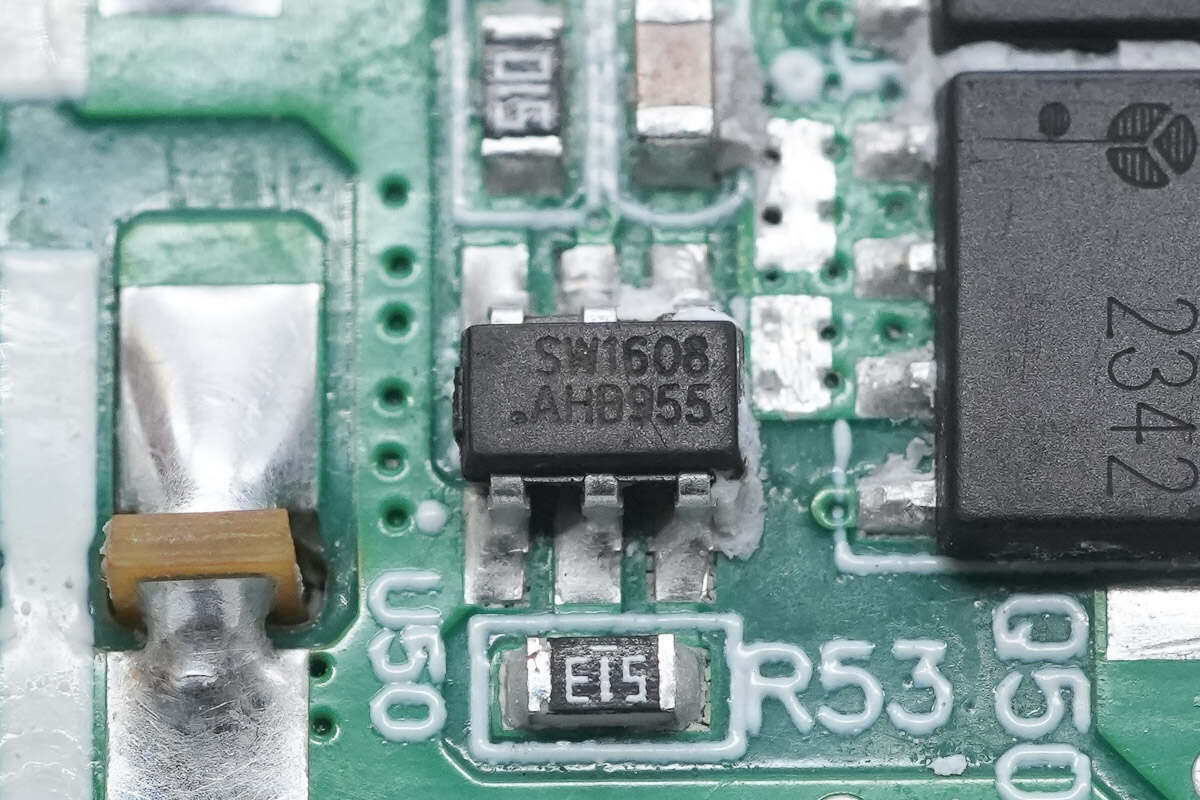

同步整流控制器采用智融科技SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围， 配合MOSFET使用替代肖特基整流二极管，可以显著提高系统效率。
SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。
充电头网拆解了解到，智融科技SW1608同步整流控制器此前还被Aohi 65W 2C1A模块化氮化镓快充充电器、绿联65W 2C1A拉拉线氮化镓充电器、倍思65W 2C1A氮化镓快充充电器、安克Nano 70W 2C1A氮化镓充电器、众显100W 2C1A氮化镓充电器等产品采用。

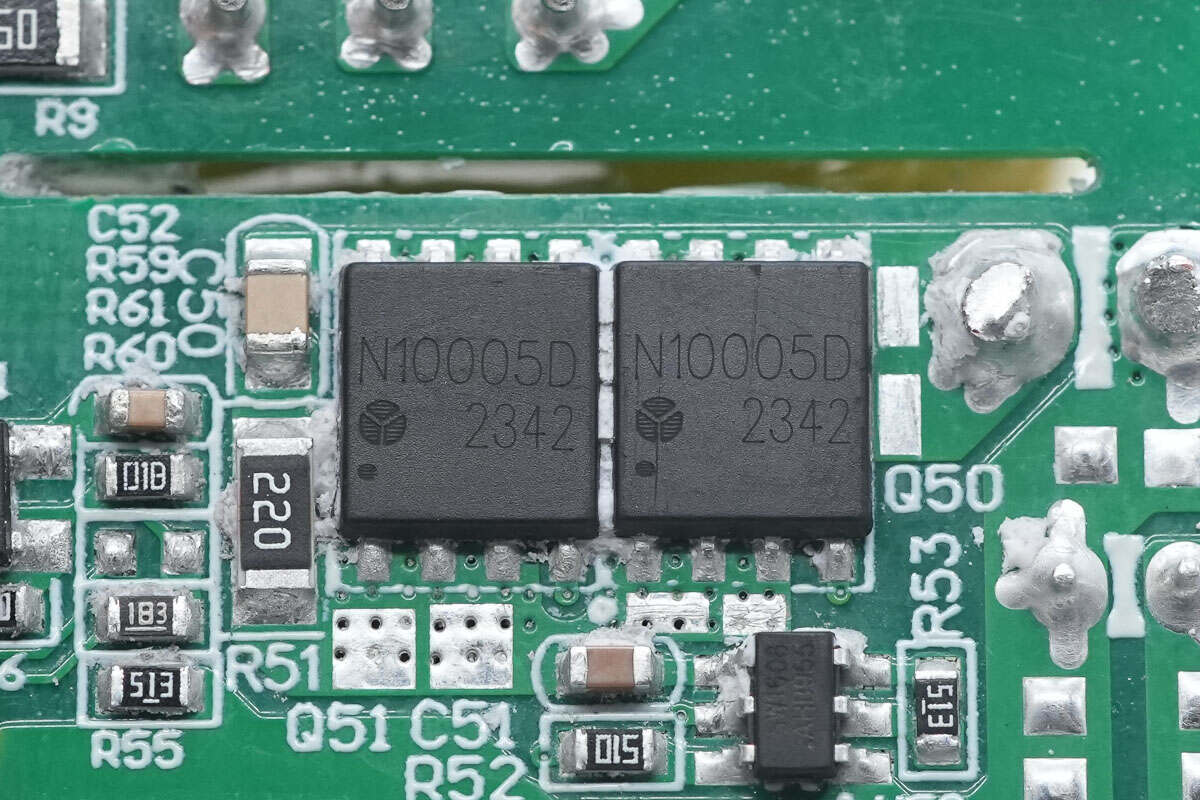

两颗同步整流管特写，丝印N10005D，采用PDFN5*6封装。

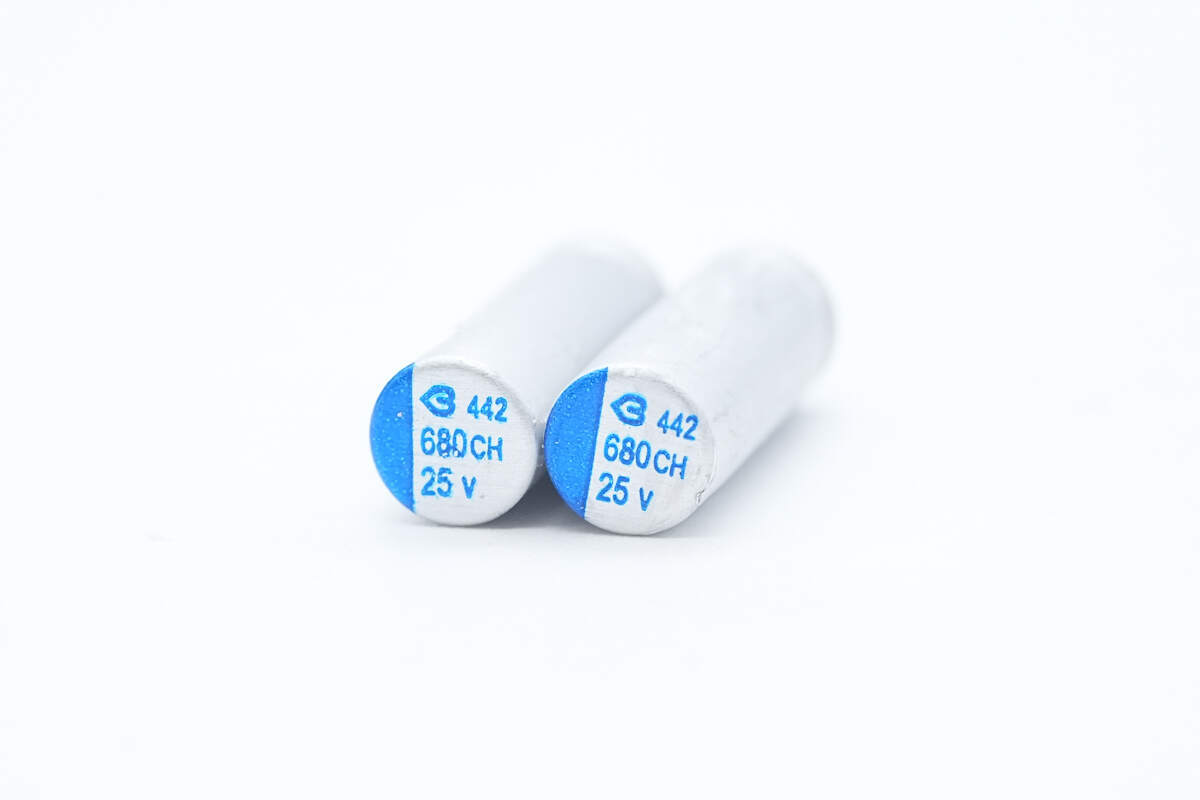

两颗输出滤波固态电容也是来自绿宝石，规格均为25V680μF。

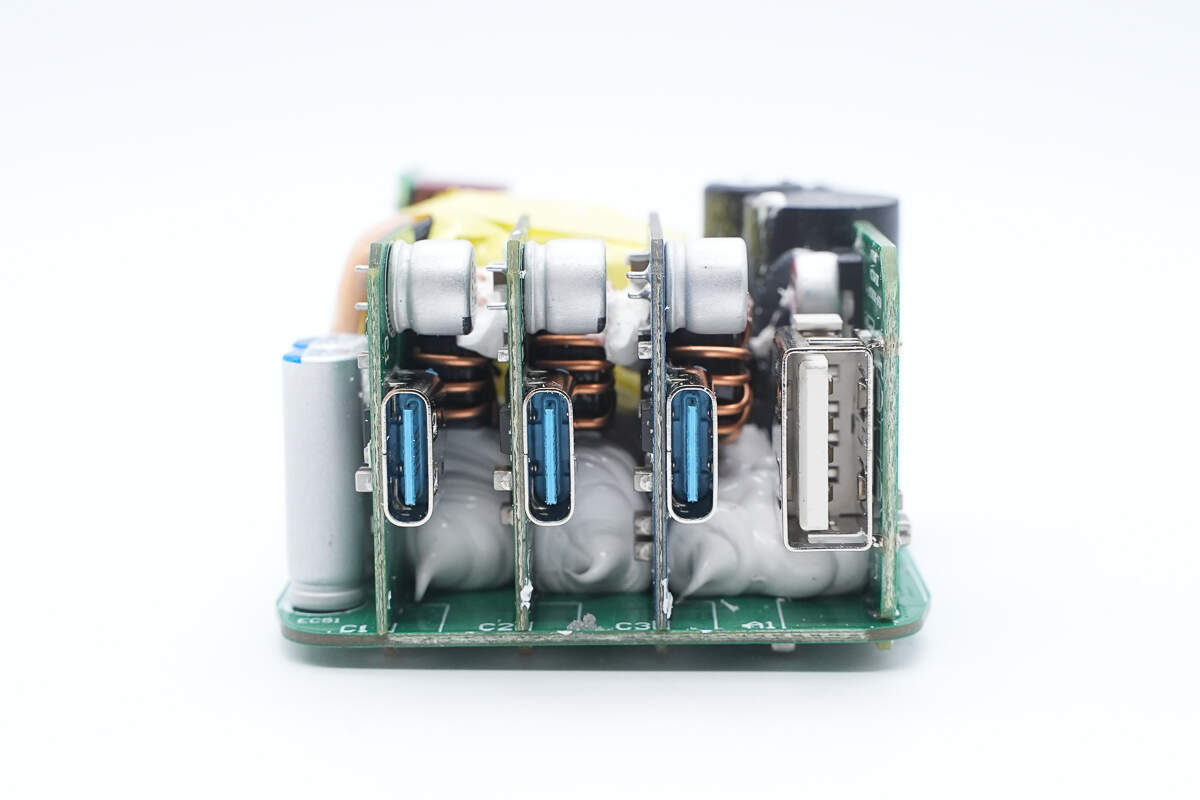

输出端一览，四个USB接口母座均采用小板焊接。

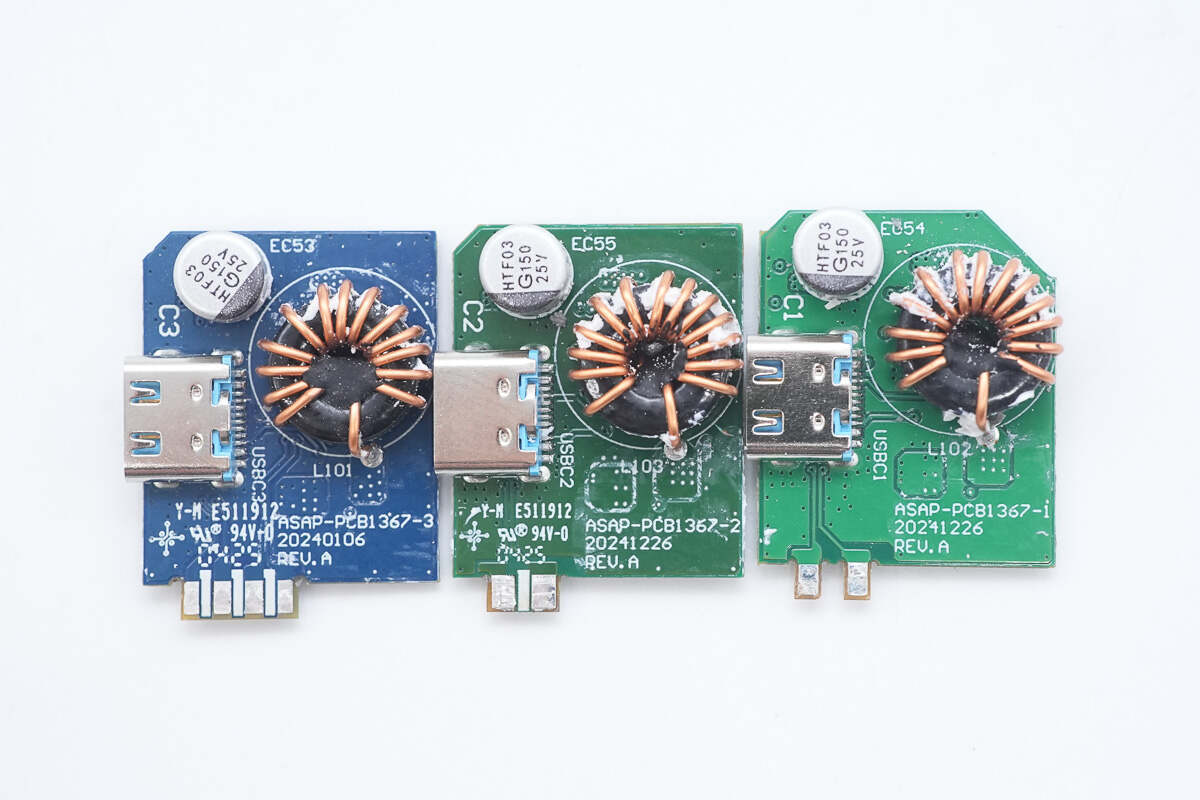

将全部小板拆下，其中三个USB-C接口母座所在小板正面均焊接降压电感以及二次滤波固态电容，电感中心打胶加固。

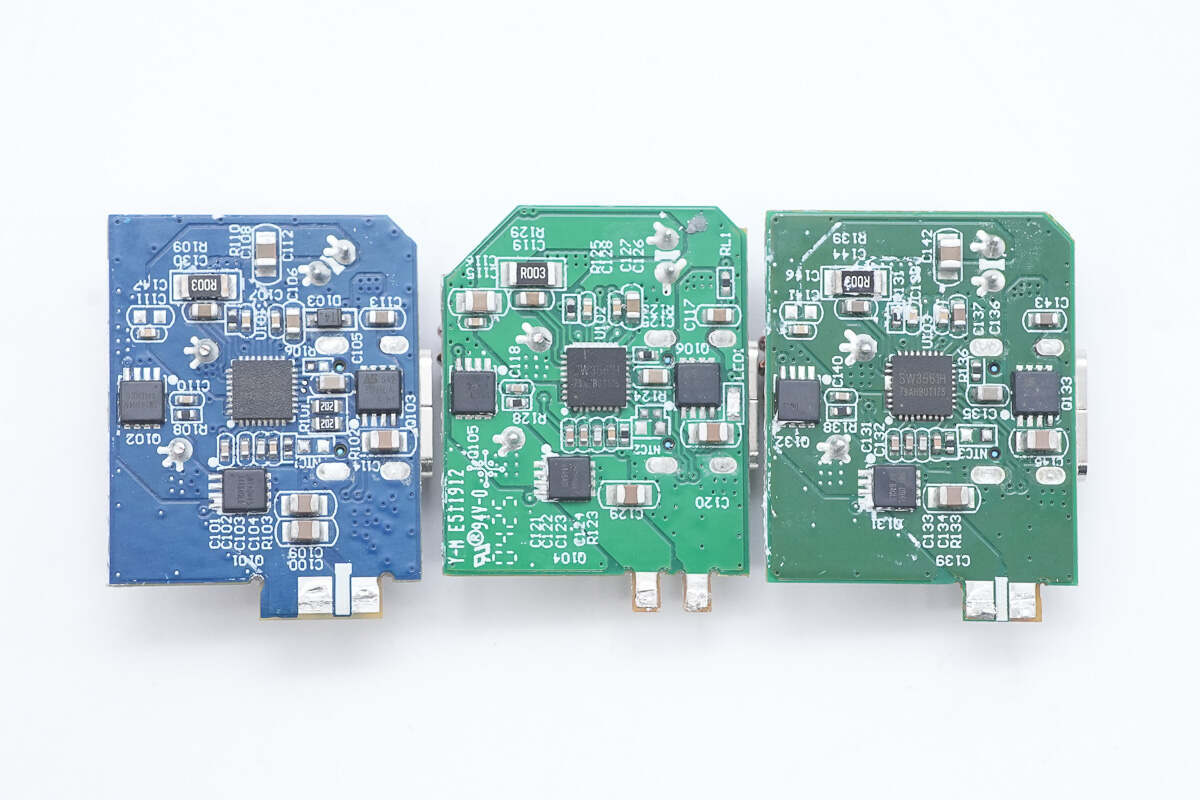

背面均设有降压协议芯片、同步降压开关管以及VBUS开关管。通过观察发现三块小板设计完全一样，用料也相同，篇幅原因下面仅选取绿色小板上器件进行详细介绍。

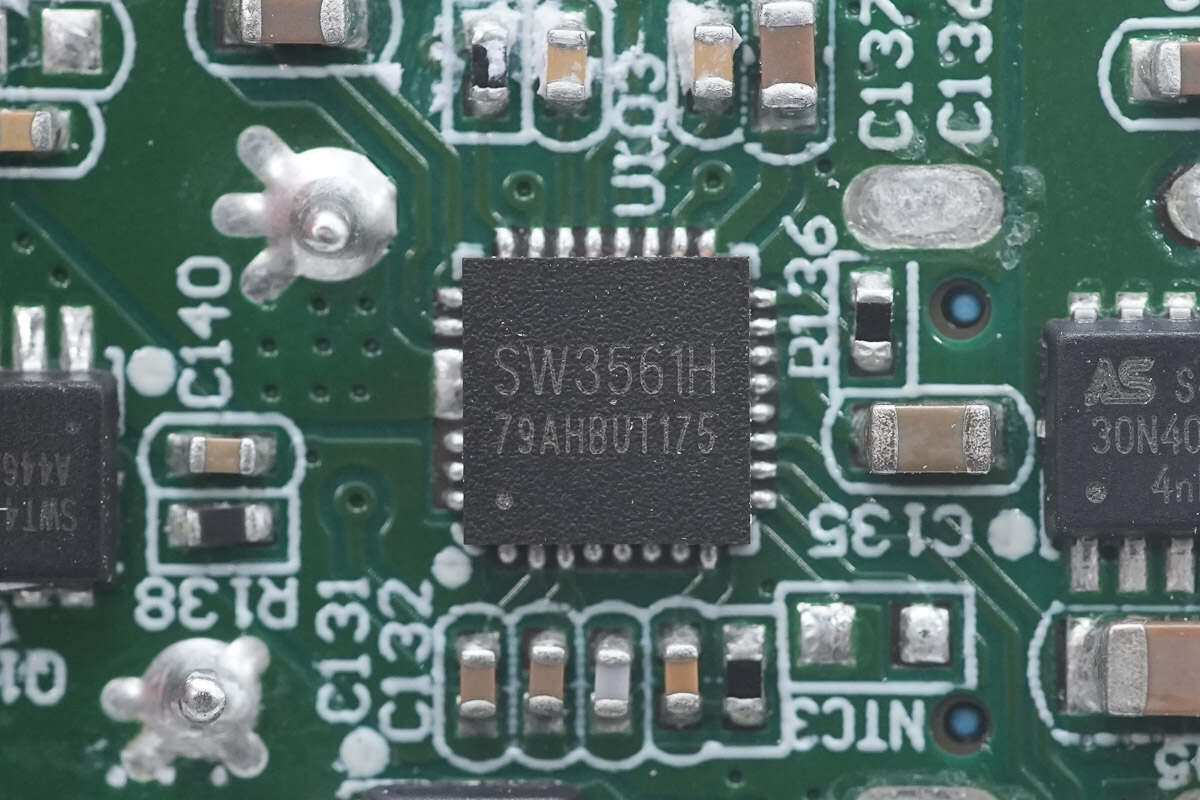

三个USB-C口的降压协议芯片均采用智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。
智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。

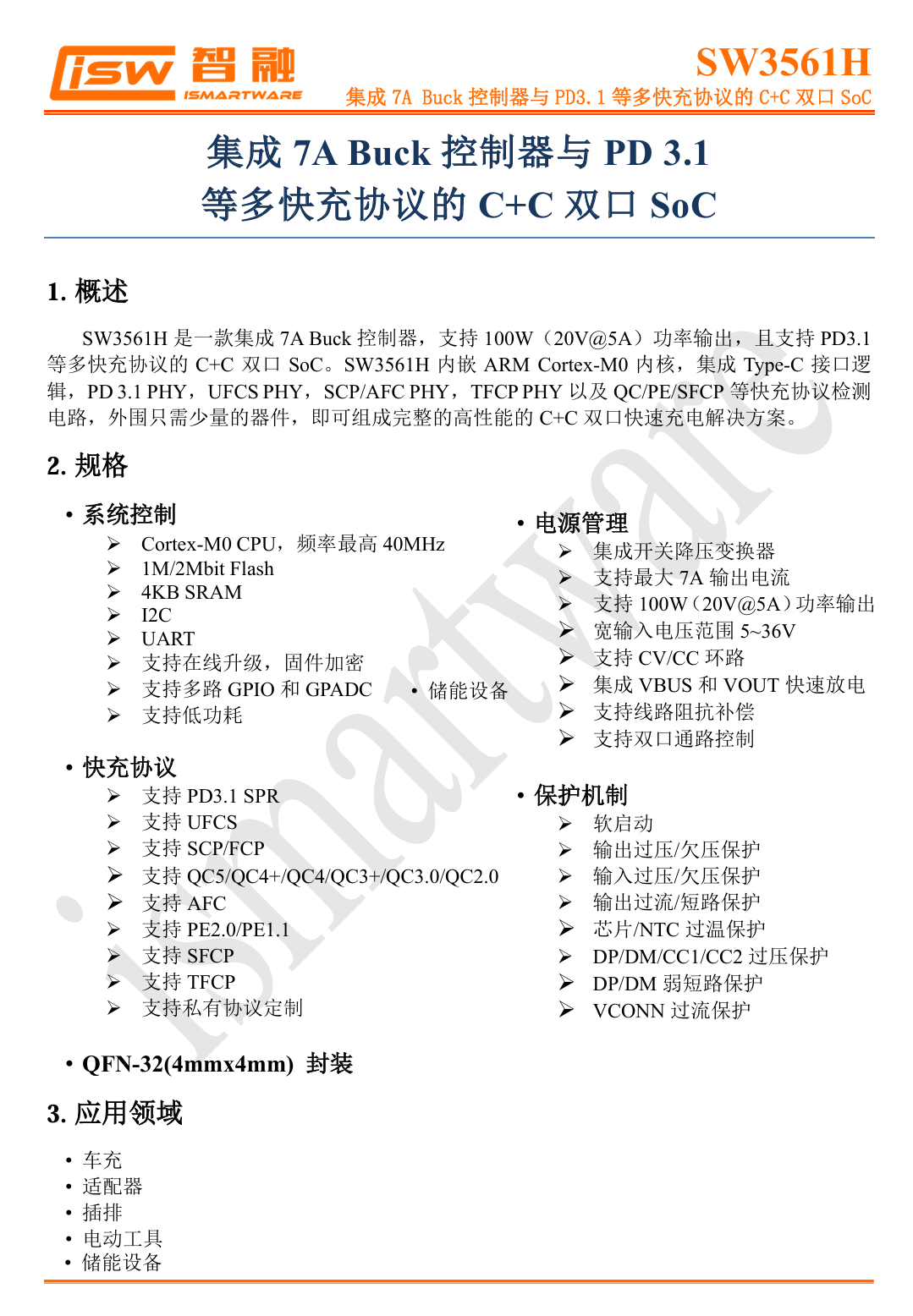

智融科技SW3561H资料信息。

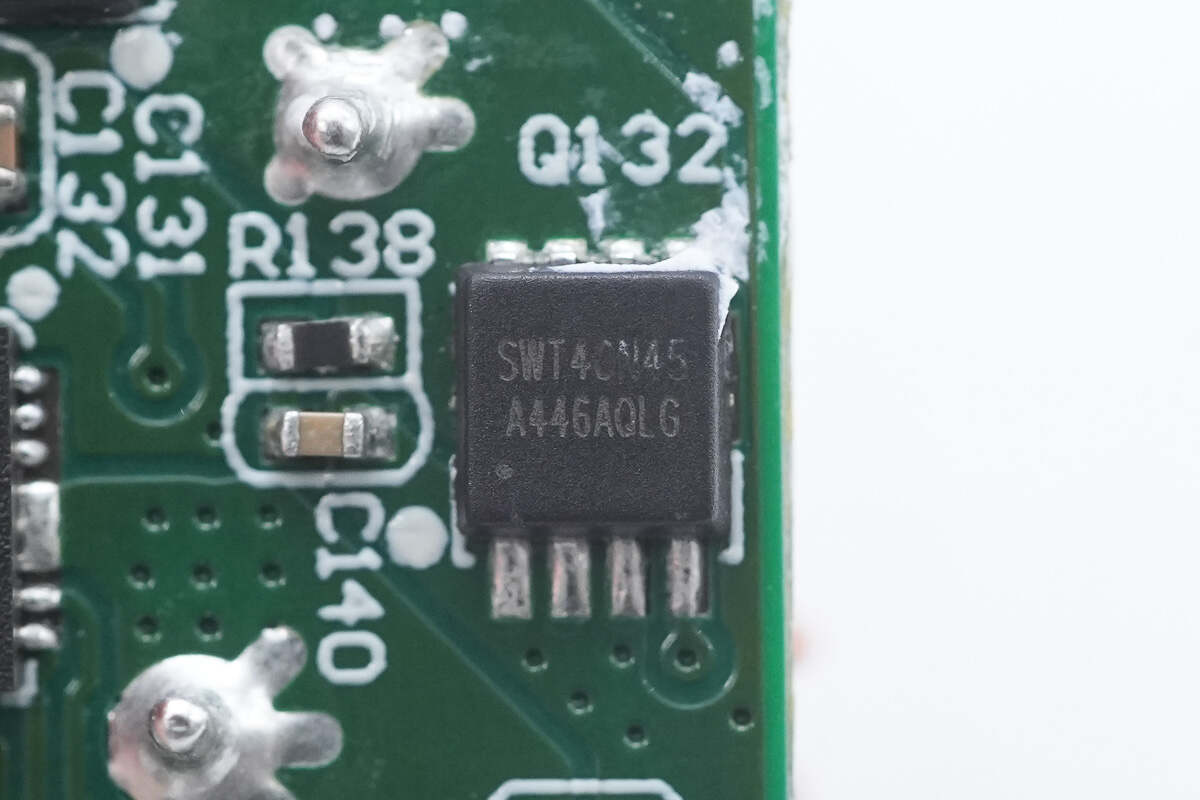

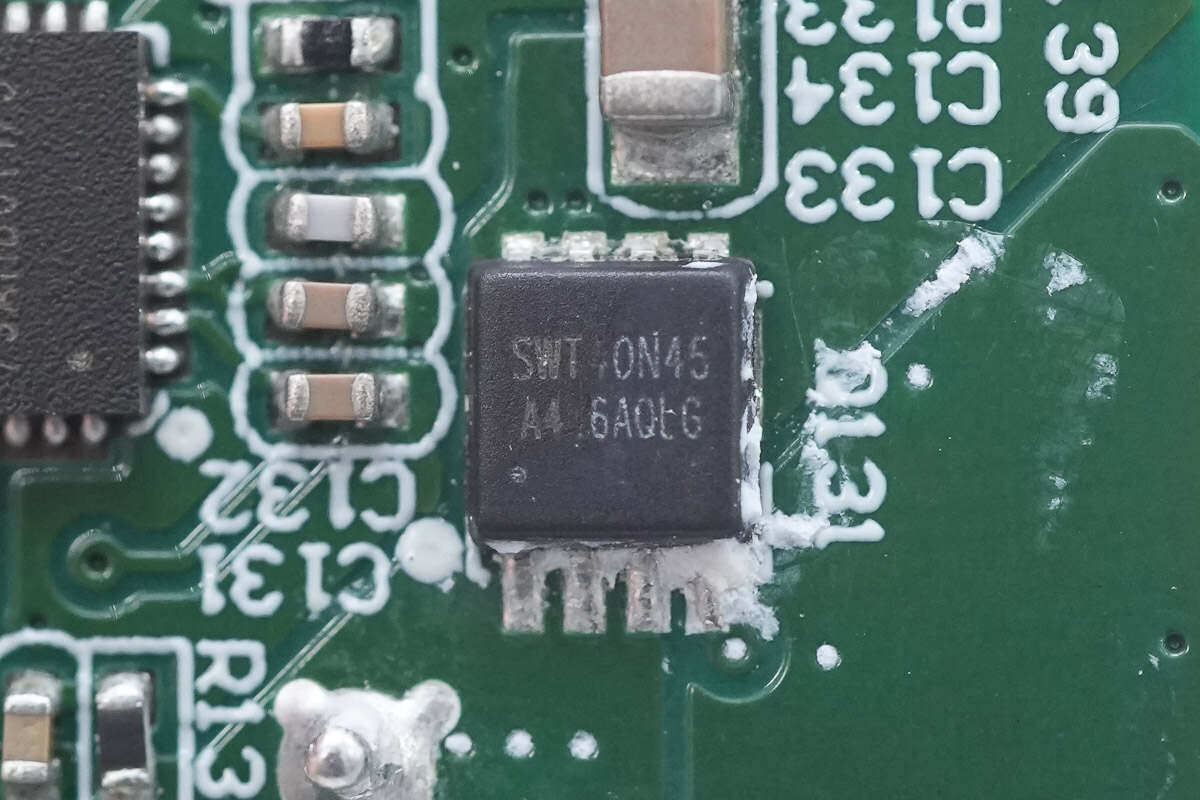

两颗同步降压开关管采用智融科技SWT40N45，采用PDFN3030封装。
另一颗特写。
搭配的降压电感特写。

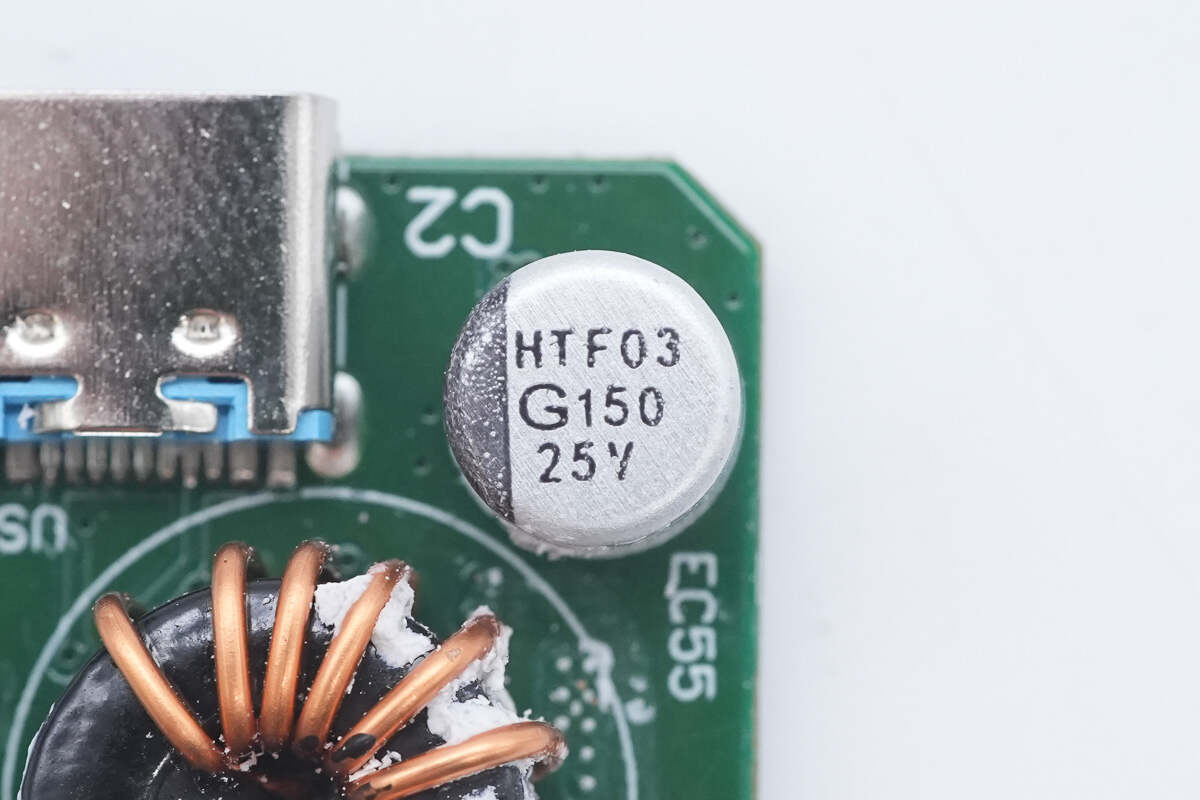

二次降压输出滤波固态电容规格为25V150μF。

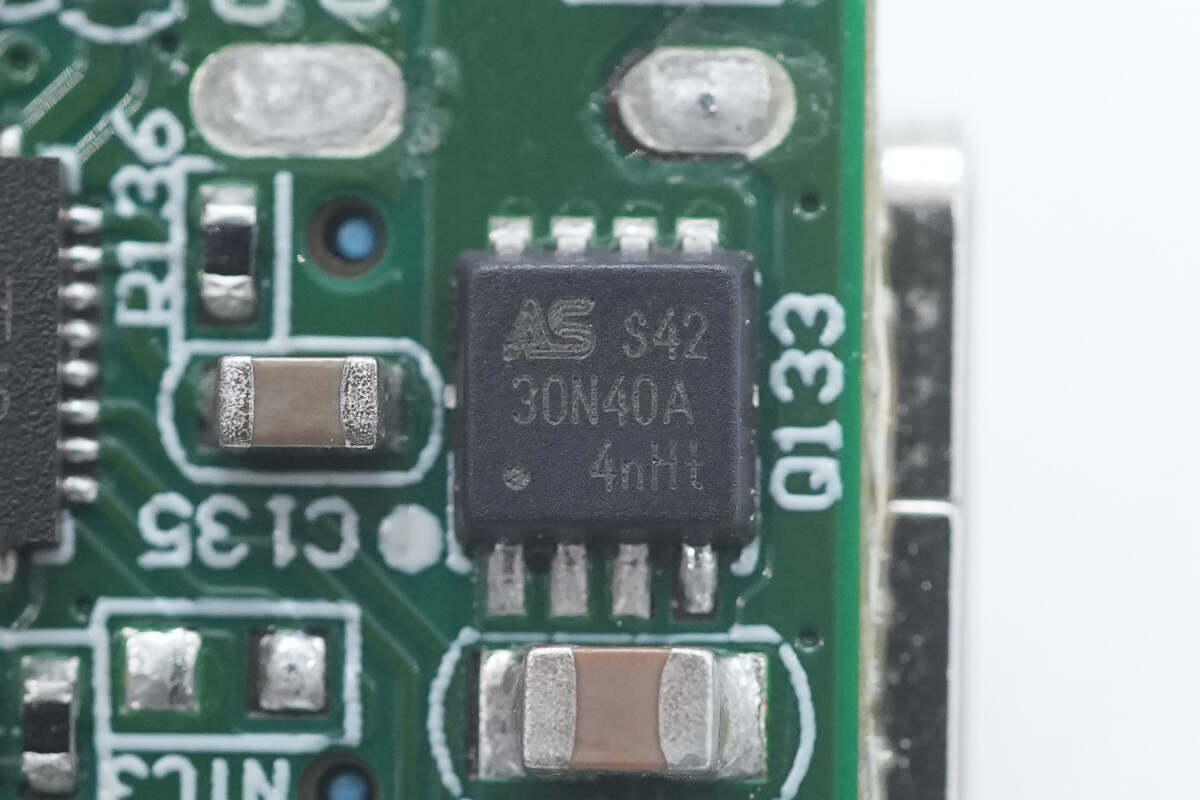

输出VBUS开关管来自ASDsemi安森德，丝印30N40A，实际型号为ASDM30N40AE-R，NMOS管，耐压30V，采用PDFN3.3x3.3-8封装。

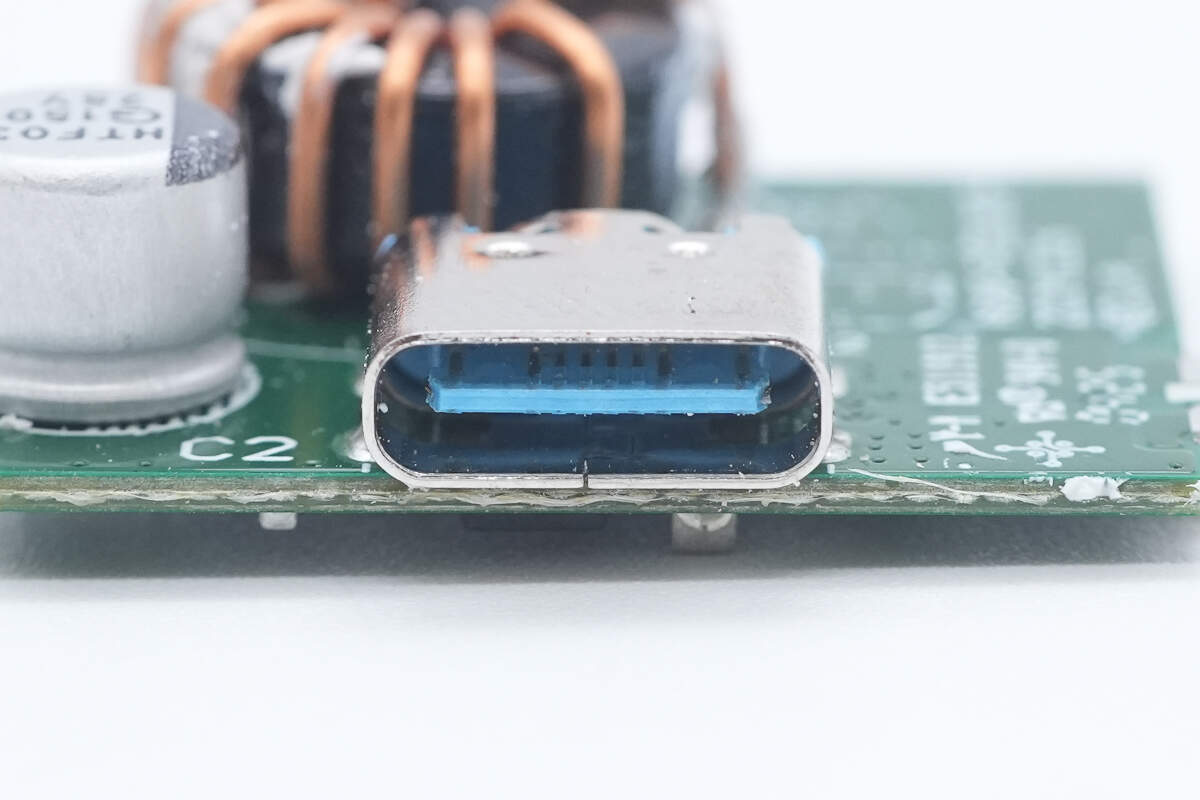

USB-C接口母座特写，过孔焊接。

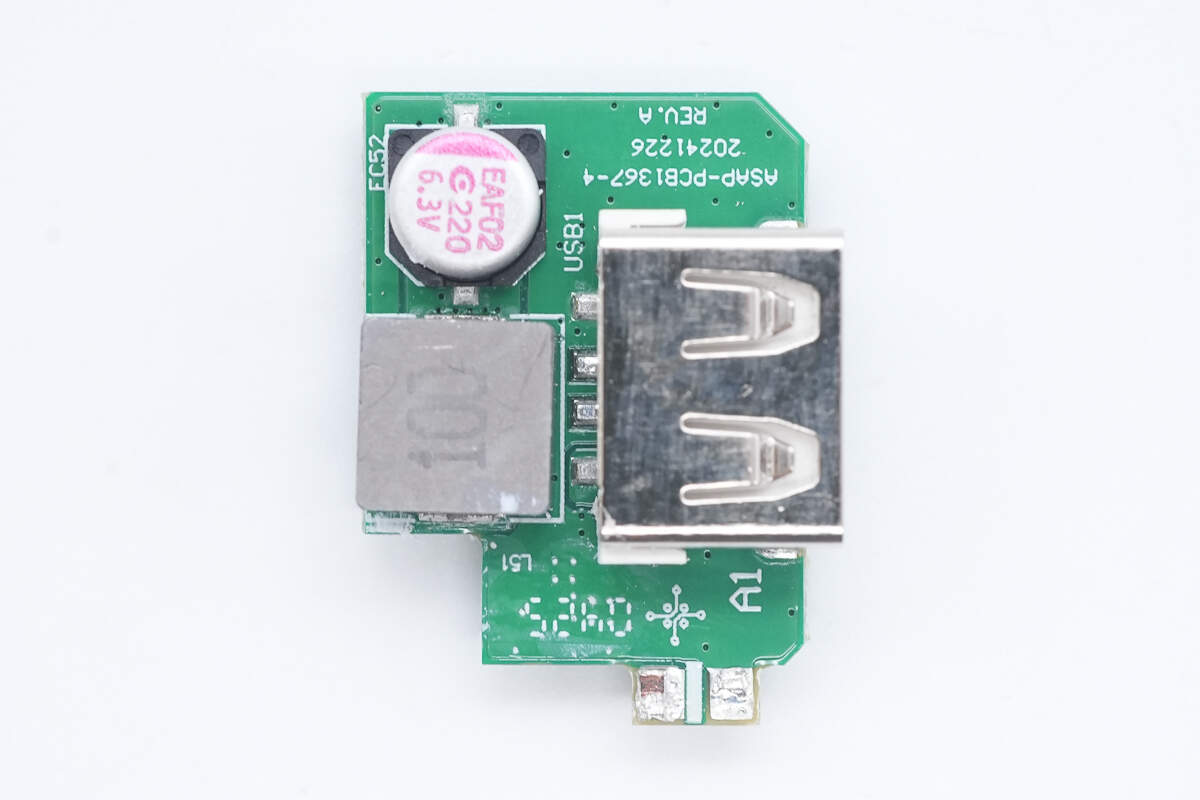

USB-A接口母座所在小板正面设有降压电感和滤波固态电容。

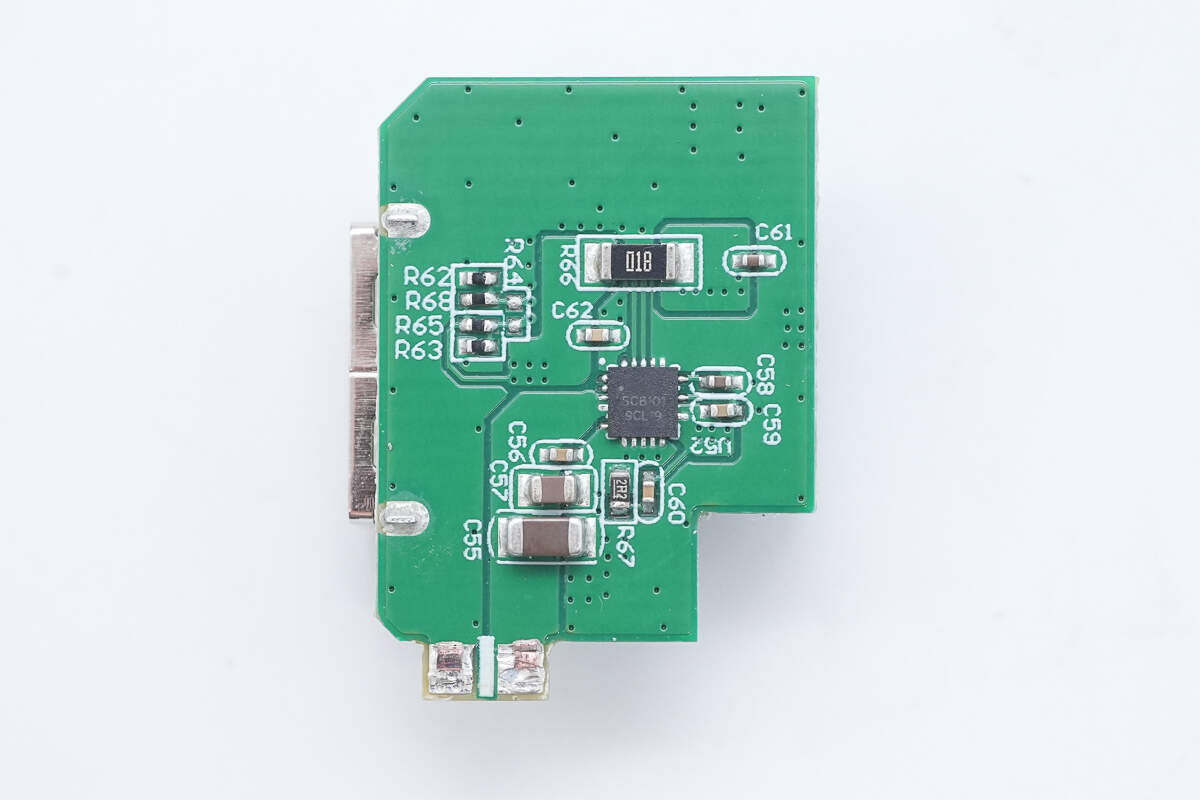

背面设有同步降压转换器。

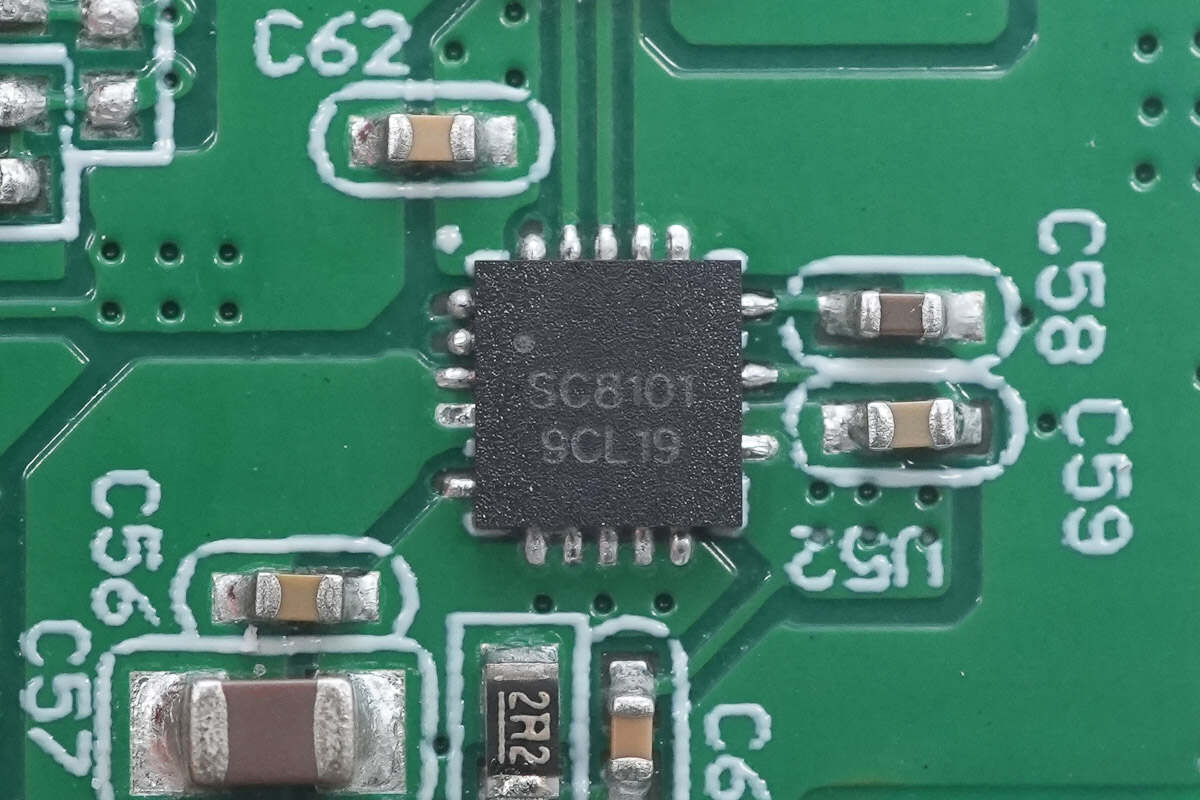

同步降压转换器来自南芯科技，型号SC8101，是一颗支持5V到32V宽电压范围输入，输出可达5V/5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简。

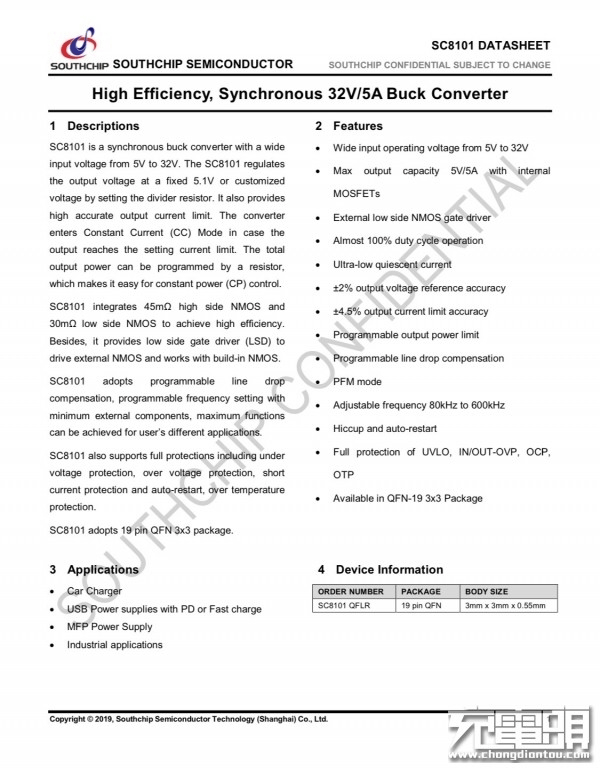

南芯科技 SC8101 详细资料。

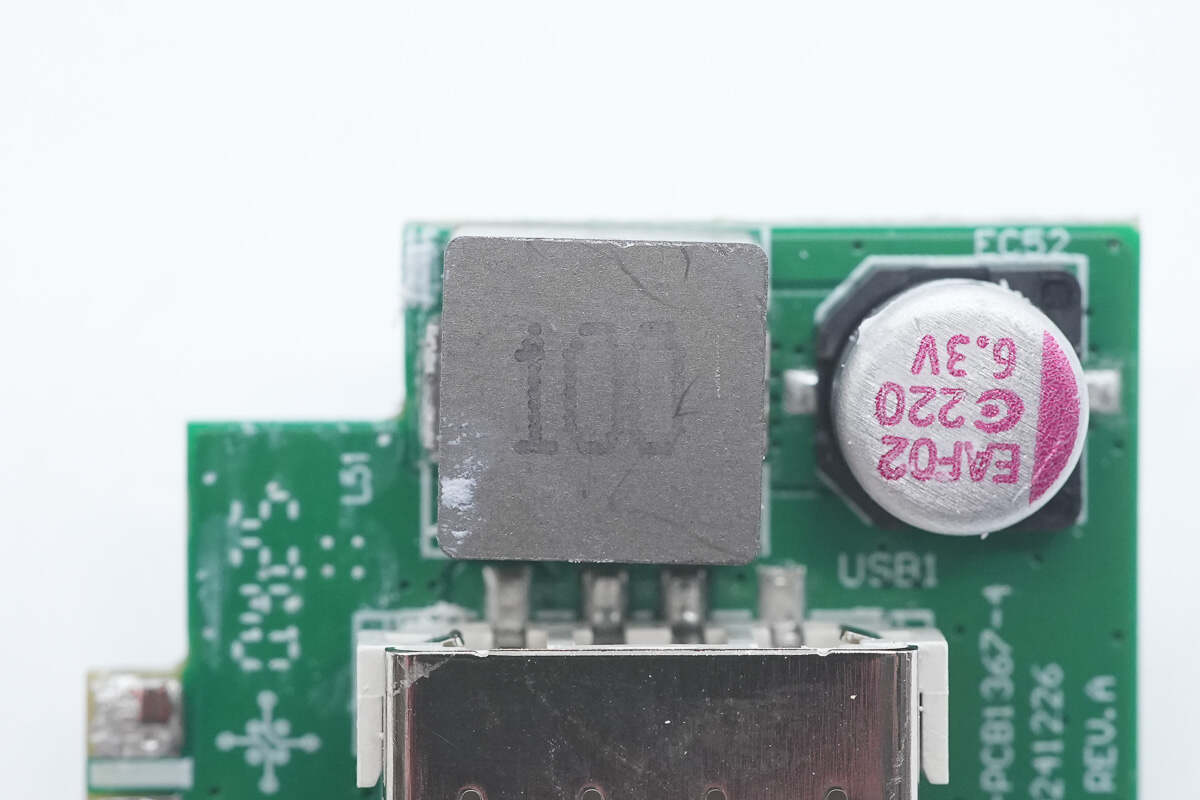

搭配的10μH降压电感特写。

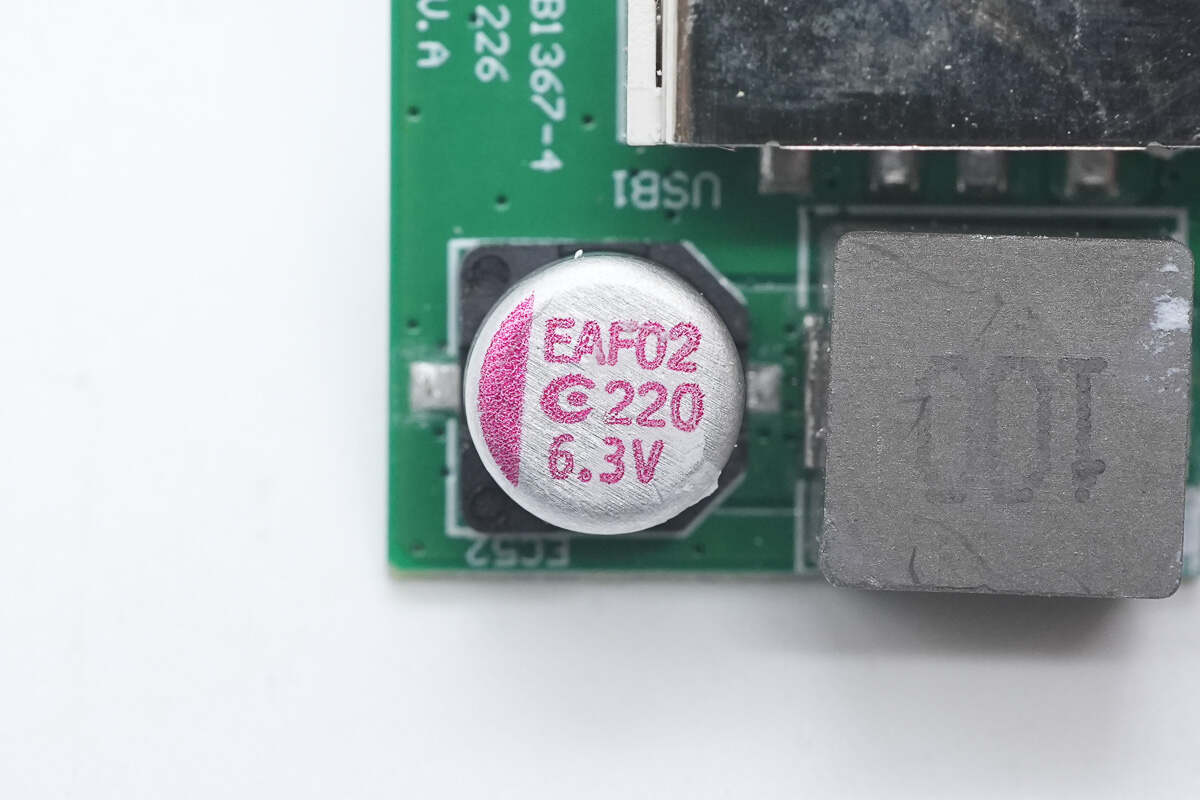

二次降压输出滤波固态电容来自APAQ钰邦，规格为6.3V220μF。

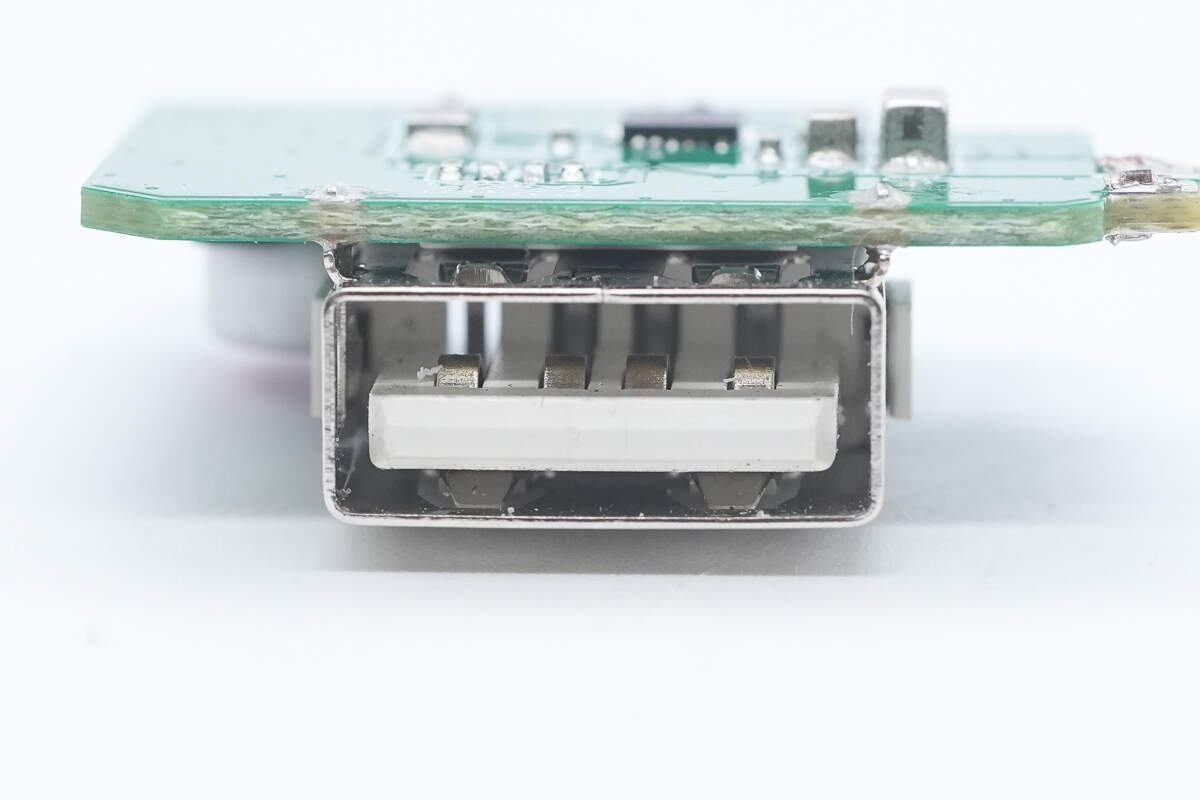

USB-A接口母座特写。

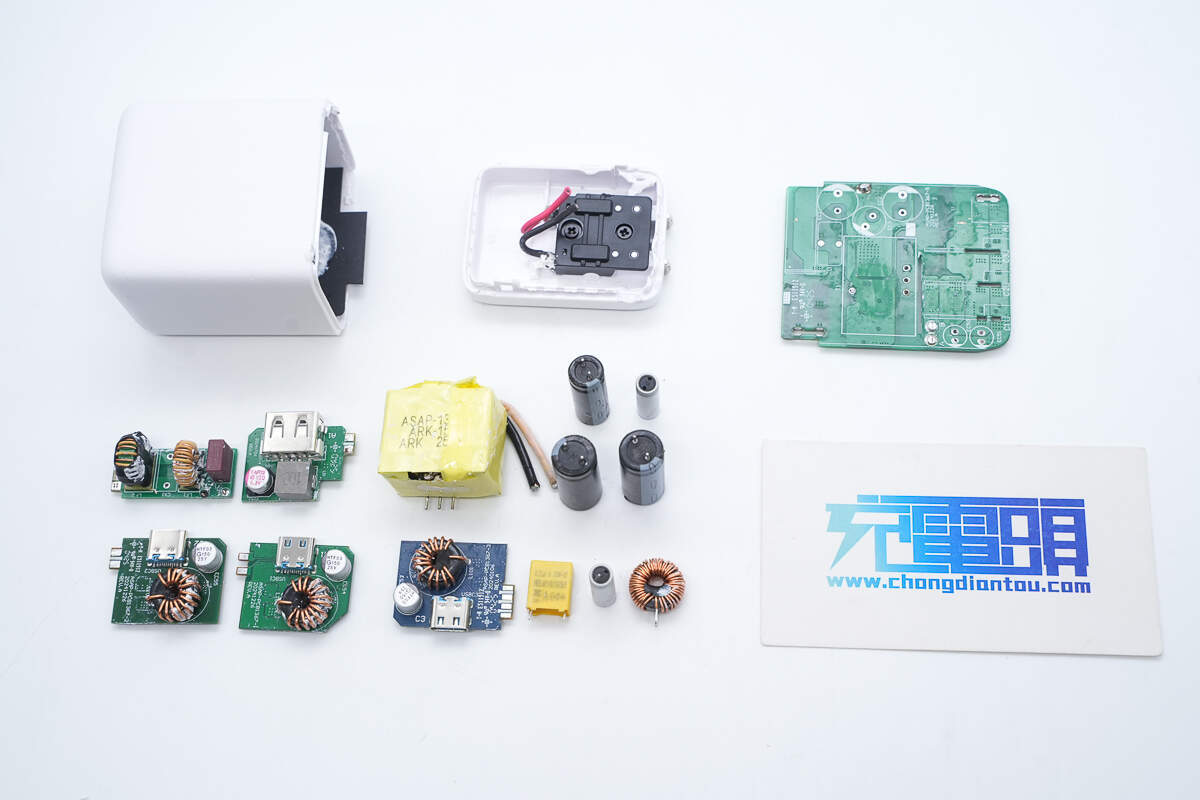

全部拆解一览，来张全家福。
充电头网拆解总结

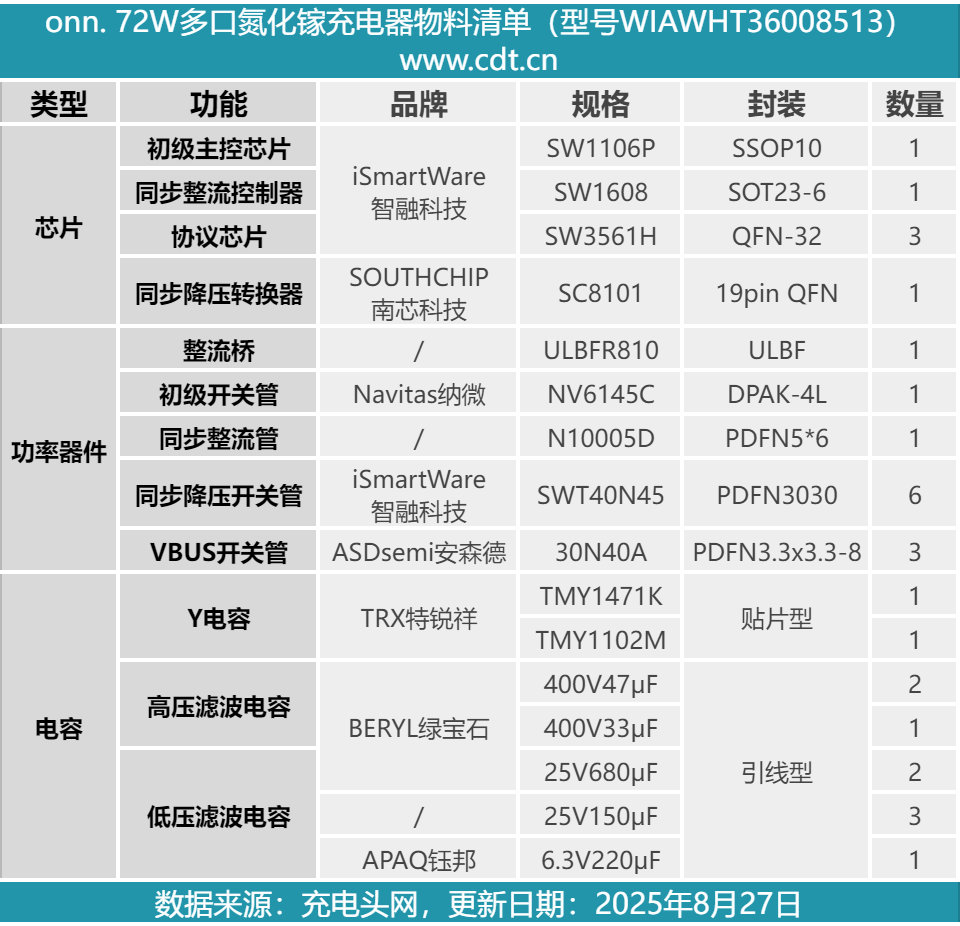

最后附上沃尔玛onn. 72W多口氮化镓充电器的核心器件清单，方便大家查阅。
沃尔玛onn. 72W多口氮化镓充电器采用主流柱状造型设计，并配有折叠插脚，便于日常收纳携带。充电器具备3C1A接口，分别支持60W和12W输出，总输出功率72W。三个USB-C接口均有USB-IF协会PD认证背书，性能可靠稳定，适合苹果全家桶设备使用。
充电头网通过拆解了解到，充电器采用智融科技SW1106P+SW1608高频QR电源方案，搭配纳微半导体氮化镓功率器件。三个USB-C接口均使用SW3561H进行二次降压和输出控制，USB-A口采用南芯科技SC8101同步降压转换器降压5V输出。
此外还采用了知名品牌绿宝石和钰邦的电容进行滤波。模块由多块小板堆叠设计，为保证稳定性对器件、小板打胶加固，散热处理也到位，作为沃尔玛旗下品牌产品，整体的用料做工确实不错。
