伺服驱动器相位校准（如电流与电压相位、编码器与电机相位）需用示波器精准测量相位差，光标放置不当易导致误差超5°，需掌握“信号选择、光标定位、误差补偿”三技巧，结合伺服驱动器测试系统提升精度。

技巧一：选对测量信号，避免干扰。校准电流与电压相位时，需同时接入电压探头（测驱动器输出电压）与电流探头（测输出电流），选择“同一路U相”信号，避免跨相测量（如U相电压与V相电流）导致相位差计算错误。同时，将探头接地线尽量短（≤3cm），减少接地环路干扰，确保波形无杂波，便于光标定位。

技巧二：精准定位光标，抓准过零点。相位差测量以“信号过零点”为基准，示波器需设置“上升沿触发”，将光标1（ΔT1）放在电压波形上升过零点（从负到正穿越0V的瞬间），光标2（ΔT2）放在电流波形上升过零点，示波器自动计算时间差ΔT。再根据公式“相位差=（ΔT/信号周期）×360°”计算相位差，例如50Hz信号周期20ms，ΔT=1ms时，相位差=18°。若光标未对准过零点（如放在波峰/波谷），误差会超10°。

技巧三：补偿探头延迟，消除系统误差。电压探头与电流探头存在固有延迟（如电压探头延迟10ns，电流探头延迟15ns），需通过伺服驱动器测试系统的“探头校准功能”测量延迟值，在相位差计算中补偿。例如电流探头比电压探头延迟5ns，50Hz信号周期20ms，需在ΔT中减去5ns对应的相位（5ns/20ms×360°=0.09°），确保最终相位差误差≤1°。

校准后需验证：通过伺服驱动器测试系统输出标准相位信号（如已知相位差10°的电压、电流信号），用示波器测量并对比，确认误差在允许范围，避免示波器或探头本身精度不足导致校准偏差。

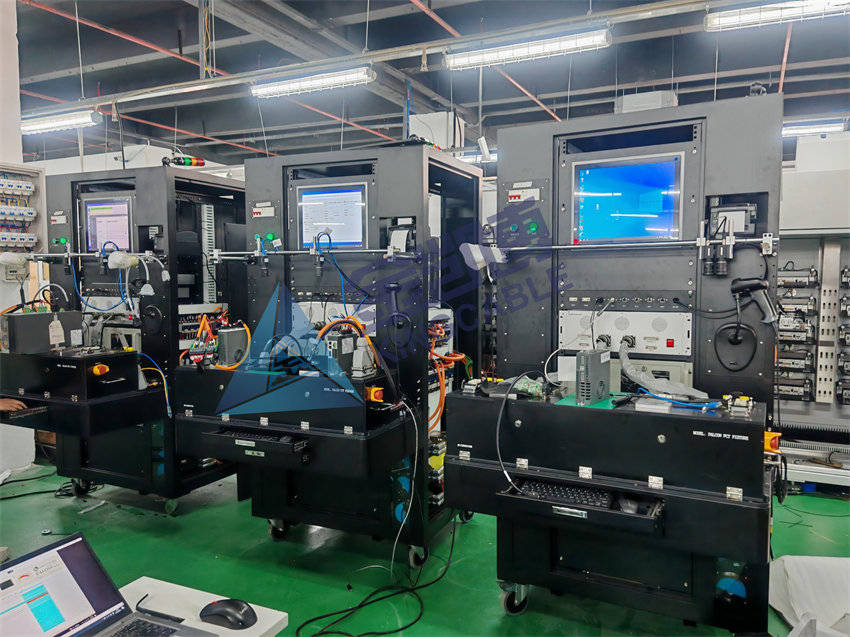

金凯博伺服驱动器测试设备在信号回读侧，设备对伺服反馈的A、B、Z差分脉冲自动计数判相，同时提供2路高速+8路低速数字输入检测，可测电平阈值、端口阻抗及保护电流，另扩展8路低速IO阻抗测试，全面验证驱动器输入接口的电气可靠性；还能在U/V/W端实时采集电压、电流、功率、THD并计算输出平衡度，无需外接功率分析仪即可完成性能判定。全程无需人工干预，测试数据自动绑定条码存档，实现品质溯源；省人50%，节拍缩短，UPH显著提升，以自动化、数字化、可追溯的方案，为产线降本、增效、保质提供一站式硬件平台。
