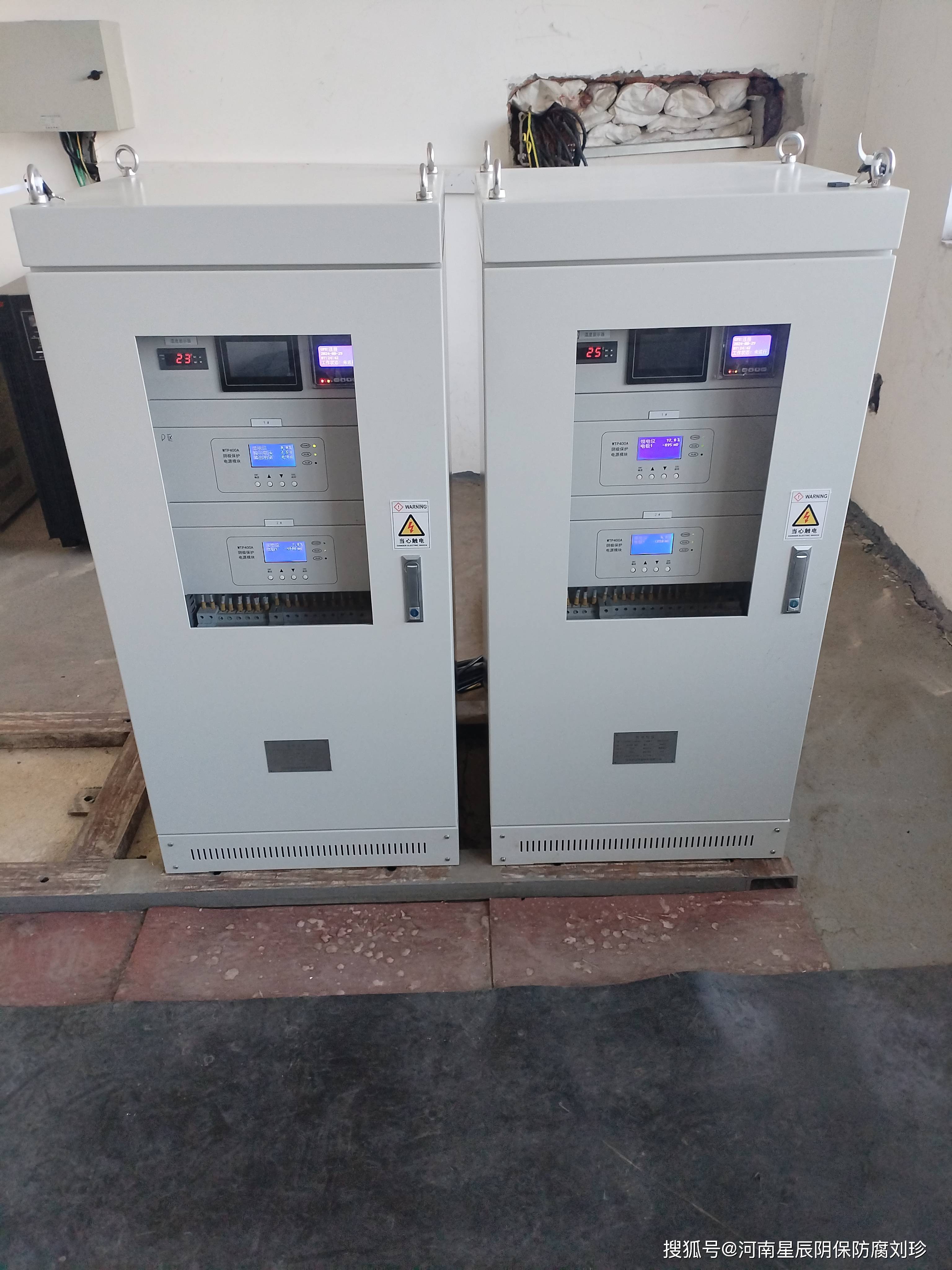

国家管网阴极保护恒电位仪50A/50V是一种高性能、高可靠性的设备，专为大型金属构筑物（如长输油气管道、大型储罐等）的阴极保护设计，具备50A输出电流和50V输出电压能力，通过数字控制实现±5mV电位控制精度，并采用两用一备结构确保系统连续运行。

一、核心功能与作用

恒电位仪50A/50V是国家管网阴极保护系统的核心设备，其核心功能是通过负反馈闭环控制，将被保护金属结构（如埋地管道、储罐）的电位稳定在预设保护范围内（通常为-0.85V至-1.2V vs Cu/CuSO₄参比电极），从而抑制腐蚀反应，延长设备使用寿命。其工作原理如下：

1. 电位测量：通过参比电极实时监测被保护结构的电位。
2. 闭环控制：将实际电位与目标电位对比，若存在偏差，自动调节输出电流，使电位回归设定范围。
3. 稳定输出：持续提供直流电流，确保大范围、长距离的金属结构获得均匀保护。

二、关键技术参数

参数规格输出电流50A（覆盖大型金属结构保护需求）输出电压50V（适应不同土壤电阻率环境）控制精度恒电位精度±5mV，恒电流精度≤±1%（满量程）输入电源AC220V±10%，50Hz±5%（支持电网电压波动）冷却方式风冷（确保设备长时间稳定运行）控制方式数字控制（支持参数记忆、远程调控）防护等级IP42（防尘防水，适应户外环境）数据传输RS-485 MODBUS数字通讯（支持远程监控与数据上传）报警功能过电位、过流、过压、过热报警（确保设备安全）备用设计两用一备（一台运行，一台备用，自动切换）

三、设备优势

1. 高可靠性：

• 两用一备设计：当运行设备故障时，备用设备自动投入，确保系统连续运行。
• 过流/过压保护：输出电流或电压超过额定值105%时自动切断并报警。
• 温度保护：机内温度超过80℃时自动停机，防止设备损坏。

1. 高控制精度：

• 电位控制精度±5mV：确保被保护结构电位稳定在有效保护区间，避免过保护或保护不足。
• 恒电流精度≤±1%：输出电流调节范围覆盖管道保护需求，适应不同腐蚀环境。

1. 环境适应性强：

• 工作温度范围：-20℃至+55℃，适应昼夜温差大的户外环境。
• 湿度范围：15%至90%，无凝露，防止设备内部受潮。
• 防护等级IP42：防尘防水，适用于恶劣天气条件。

1. 智能化功能：

• 数据存储：运行数据保存时间>30年，便于历史追溯与故障分析。
• 远程监控：支持RS-485 MODBUS通讯，可接入上位机或云端管理平台，实现实时查看、异常报警等功能。
• 同步断电测试：通断时间0-90秒可调，GPS授时同步，便于定期检测保护效果。

四、应用场景

恒电位仪50A/50V广泛应用于国家管网的大型金属构筑物阴极保护系统，包括：

1. 长输油气管道：

• 管道穿越沙漠、山地等复杂地形时，地表施工难度大，恒电位仪配合深井阳极，通过垂直埋设提供均匀保护，避免因地形差异导致防腐不均。
• 例如，中俄东线天然气管道采用深井阳极克服冻土区高电阻率难题，保护距离提升3倍。

1. 大型储罐区：

• 储罐底部和罐壁的防腐至关重要。恒电位仪为储罐提供稳定电流，防止因土壤腐蚀出现泄漏。
• 例如，某LNG储罐底部年腐蚀速率降至0.003mm，保护效果显著。

1. 城市燃气管网：

• 地铁隧道的钢结构、大型桥梁的桩基长期处于潮湿地下环境，腐蚀风险高。恒电位仪体积小巧，可在狭小空间安装，搭配高硅铸铁阳极体，满足防腐需求且不影响基础设施正常使用。

1. 化工园区与垃圾填埋场：

• 在腐蚀性强的区域，恒电位仪凭借耐蚀性优势发挥作用，保护地下金属结构免受腐蚀。
