示波器是设计和测试电子设备和器件最常用的工具。数字储存示波器（简称DSO）和混合信号示波器（简称MSO）都是强大的仪器，用于显示及测量随时间变化的电子信号，并且能有助于确定哪一个器件运行正常，而哪一个器件出现故障。

一、示波器带宽解析

带宽是指示波器可以处理的频率范围。它还决定了您在任何时候可以看到多少信号。如果带宽太窄，您可能无法看到较低的频率。

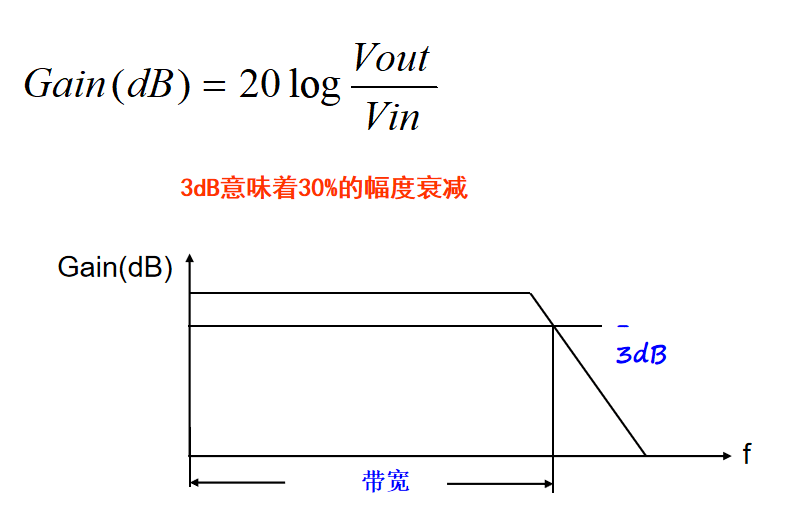

数字示波器带宽也称为模拟带宽，指示波器前端输入放大器的带宽，相当于一个低通滤波。定义为在幅频特性曲线中，随正弦波频率的增加，信号的幅度下降到3dB(70.7％)，此时的频率点称为示波器的带宽。

二、什么是示波器的采样率?

示波器采样频率，又称采样速度或采样率。表示示波器每秒钟采集波形样点的数量，单位是Sa/s。采样率是示波器对模拟信号进行采样或数字化的频率。

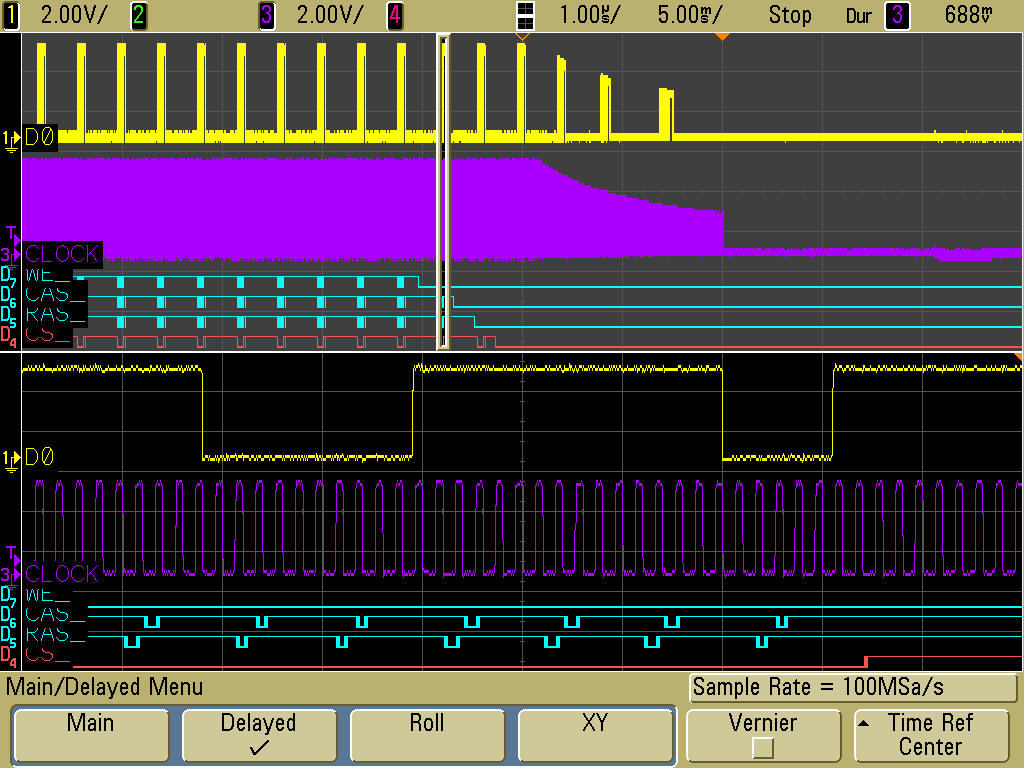

三、示波器存储深度怎么理解？

示波器的存储深度是指每个通道可以存储的数字化的点数。

对于实时示波器来说，采样率很高，高速采样得到的数据是不是能实时处理的，因此示波器工作时都是先把数据点存储在高速缓存中，再把缓存中的数据都出来并显示出来，这段缓存的深度就是示波器的存储深度。它决定了示波器进行一次连续采集所能得到的最长时间长度。

四、示波器的采集模式有哪些？

采集模式指定您的示波器当前是使用“自动”还是“正常”模式。在“自动”模式下，示波器会自动切换到正确的模式。 “正常”模式允许您自己切换到所有不同的模式，这使您能够在测量过程中发挥更积极的作用。

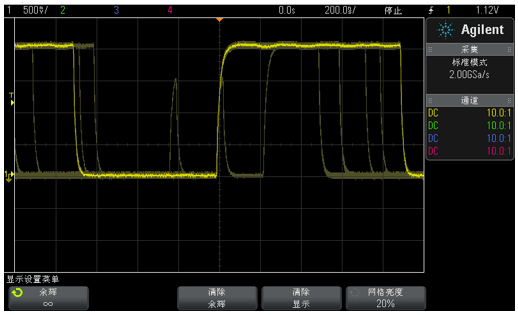

五、什么是波形捕获率？

捕获率是指示波器采集和更新波形显示的速率。虽然肉眼上看上去好像示波器正在显示“作用中”的波形，但那是因为更新的速度太快，以致肉眼无法察觉到变化。事实上，每次波形采集之间都会出现一段静寂时间（也称死区时间），此时波形的某个部分并不会显示在示波器上。捕获率越快，意味着死区时间越短，可捕获到偶发事件或毛刺的机率就越高。

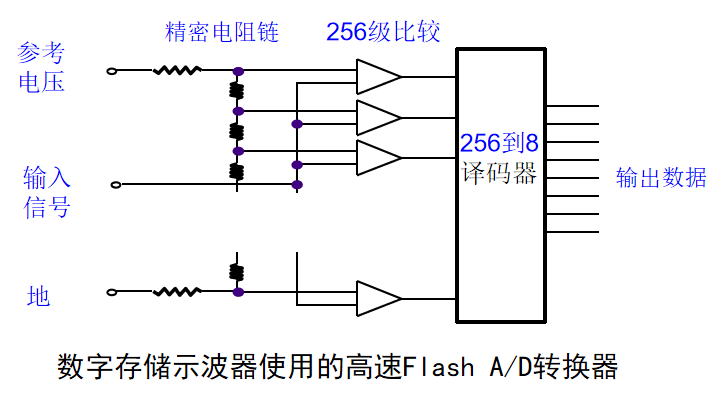

六、示波器的模数转换器（ADC）

模数转换器(ADC)将模拟信号转换为数字信号称为“数字化”，此模式可让您选择示波器执行此操作的速率。数字化太慢会导致结果抖动，但数字化太快会使您更难准确地看到低频率。

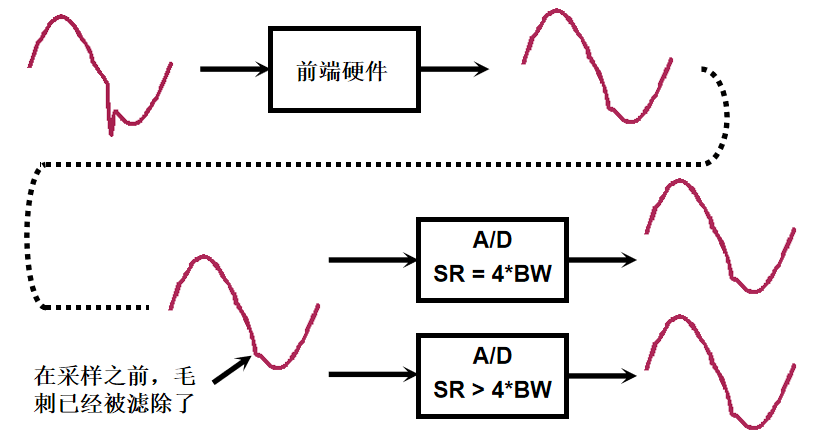

ADC是波形采集的关键部件。它决定了示波器的最大取样速率、存储带宽以及垂直分辨率等多项指标

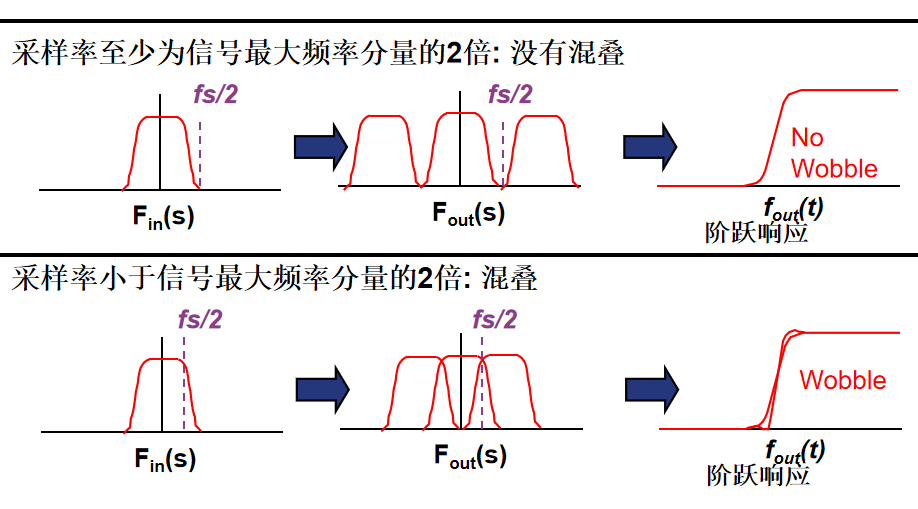

七、示波器信号的混叠

混叠是当连续信号的采样率不足以准确捕捉其变化时, 信号采样不足而发生的失真导致错误频率, 就会发生混叠。通过至少两倍于最高信号频率的采样和使用抗混叠滤波器来防止混叠。

八、总谐波失真是什么意思？

总谐波失真 (THD) 是所有谐波成分的功率总和与基波功率之比,一般以百分比形式表示。THD 是对信号纯度的测量。
