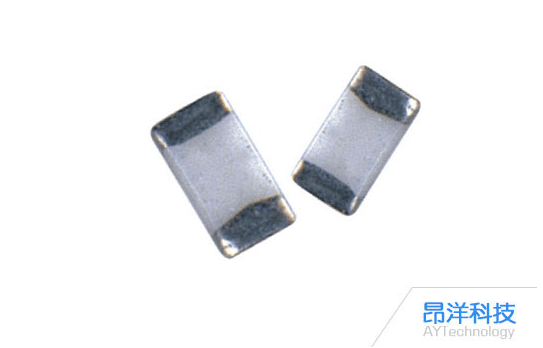

贴片电阻的阻抗(即交流电路中的综合阻抗，包含电阻、电感与电容的复合效应)受多种因素影响，这些因素可分为材料特性、几何结构、封装设计、环境条件及制造工艺五大类。以下是具体分析：

一、材料特性：阻抗的物理基础

电阻体材料

电阻率：不同材料(如镍铬合金、碳膜、钌酸盐玻璃釉)的电阻率差异直接影响直流电阻值。

温度系数（TCR）：材料电阻值随温度变化的特性。低温漂材料(如薄膜电阻的TCR可达±5ppm/℃)在温度变化时阻值更稳定，而厚膜电阻的TCR可能高达±200ppm/℃。

频率响应：材料的高频特性决定其寄生参数。

电极材料

电极材料(如银、铜、镍)的导电性和磁性会影响寄生电感。

二、几何结构：阻抗的尺寸效应

电阻体尺寸

长度与宽度：根据电阻定律 R=ρAL，电阻值与长度 L 成正比，与横截面积 A 成反比。贴片电阻通过光刻工艺精确控制膜层厚度和长度，实现高精度阻值。

宽长比（W/L）：影响电流分布均匀性。宽长比过小可能导致局部过热，影响阻值稳定性。

引脚设计

引脚长度与间距：引脚是寄生电感的主要来源。引脚越短、间距越大，寄生电感越低。例如，0201封装的引脚电感比0603封装低60%。

引脚形状：弯曲引脚可能增加电感，而直插式引脚电感更低。

三、封装设计：寄生参数的源头

封装尺寸

寄生电感：封装越小，引脚间距越短，寄生电感越低。

寄生电容：由电阻体与基板、电极之间的介质形成。封装越大，寄生电容越高。

自谐振频率（SRF）：寄生电感与电容在特定频率下谐振，导致阻抗骤降。SRF越高，高频性能越好。0201封装的SRF可达10GHz以上，而1206封装仅1GHz左右。

封装材料

介质材料：环氧树脂、玻璃等封装材料的介电常数影响寄生电容。低介电常数材料(如陶瓷)可降低寄生电容。

散热性能：封装材料(如金属基板)的导热性影响电阻的温升，进而影响阻值稳定性。大功率电阻需采用高导热封装(如倒装芯片结构)。

四、环境条件：阻抗的外部干扰

温度

温度升高会改变材料电阻率，导致阻值漂移。

温度梯度(如局部过热)可能引发机械应力，导致焊点开裂或阻值变化。

湿度

湿气侵入可能改变介质材料的介电常数，增加寄生电容，或导致电极腐蚀，影响阻值稳定性。

机械应力

PCB弯曲、振动或冲击可能导致电阻体或焊点开裂，改变阻抗特性。

五、制造工艺：阻抗的精度控制

光刻精度

薄膜电阻通过光刻工艺定义电阻膜图案，线宽控制精度可达±1μm，确保阻值一致性。光刻偏差可能导致阻值分布变宽(如±1%变为±5%)。

激光调阻

厚膜电阻采用激光切割调整阻值，精度可达±0.1%。但激光热效应可能引入微小裂纹，降低可靠性。

封装工艺

封装过程中的温度、压力控制影响寄生参数。
