根据型号判断MOS管P沟道与N沟道的方法论

准确识别MOS管的沟道类型是电路设计的基础前提，错误的判断会导致驱动逻辑反向、器件烧毁或系统失效。以下从型号命名规则、电路符号、电气测量、封装特征四个维度，系统阐述快速判断的专业方法。

一、型号命名规则解析

1.1 制造商前缀识别

型号开头的字母标识制造商，常见前缀包括：

• IR（International Rectifier，国际整流器公司）
• AO（Alpha & Omega，万代半导体）
• ON（ON Semiconductor，安森美）
• ST（STMicroelectronics，意法半导体）
• BSS（Infineon，英飞凌小信号系列）
• IRF（International Rectactor大功率系列）

前缀本身不直接指示沟道类型，但可快速定位Datasheet，这是后续判断的基础。

1.2 N/P沟道直接标识

型号中通常包含明确的沟道标识字母：

• N沟道：型号中直接出现 "N" 字母，如IRFZ44N、IRLML6402TRPBF、AO3400A
• P沟道：型号中直接出现 "P" 字母，如IRF9540、AO3407A、BSS84P

注意：部分型号将N/P作为后缀，如2N7000（N沟道，但"N"在型号中间），需结合位置与上下文判断。

1.3 系列特征识别

某些系列具有固定沟道倾向：

• IRLZ系列：N沟道逻辑电平MOS管
• IRF9xxx：P沟道大功率MOS管
• AO34xx：AOS万代小信号MOS管，后缀00-04多为N沟道，07-09多为P沟道
• BSS84：经典P沟道小信号MOS管

二、电路符号识别法

当型号标识模糊或需快速读图时，电路符号是直观判断依据。

2.1 箭头方向判据

符号中衬底指向沟道的箭头方向是核心标识：

• N沟道：箭头指向沟道（表示电子流动方向，从源极指向漏极）
• P沟道：箭头背离沟道（表示空穴移动路径）

2.2 沟道线虚实判据

• 增强型：沟道线为虚线（表示默认无沟道，需栅压形成）
• 耗尽型：沟道线为实线（表示默认有沟道，需栅压耗尽）

绝大多数功率MOS管为增强型。

2.3 三引脚符号简化识别

实际电路图常省略衬底，仅保留三极，此时：

• 箭头位于源极：源极是箭头起点
• 箭头指向栅极侧：为N沟道
• 箭头背离栅极侧：为P沟道

记忆口诀：箭头向"内"是N沟（电子向栅极聚集），箭头向"外"是P沟（空穴远离栅极）。

三、万用表测量法：终极验证

当型号磨损或疑似翻新件时，万用表测量是可靠方法。

3.1 测量步骤

Step 1：识别源漏极

• 将万用表调至二极管档
• 红表笔接任一引脚，黑表笔接另一引脚，测到0.4-0.9V压降时
• 红表笔所接为源极（阳极），黑表笔为漏极（阴极）

Step 2：判断沟道类型

• N沟道：红表笔接源极、黑表笔接漏极时，显示0.4-0.6V（硅管）或0.15-0.3V（肖特基管）
• P沟道：红表笔接源极、黑表笔接漏极时，显示>1.2V或开路，表笔对调后才显示0.4-0.9V

物理原理：N沟道衬底为P型，体二极管正向压降低；P沟道衬底为N型，体二极管正向压降较高。

3.2 增强型与耗尽型区分

增强型：栅源极间电阻>10MΩ（绝缘栅）耗尽型：栅源极间电阻较小（10kΩ-1MΩ），因沟道预置

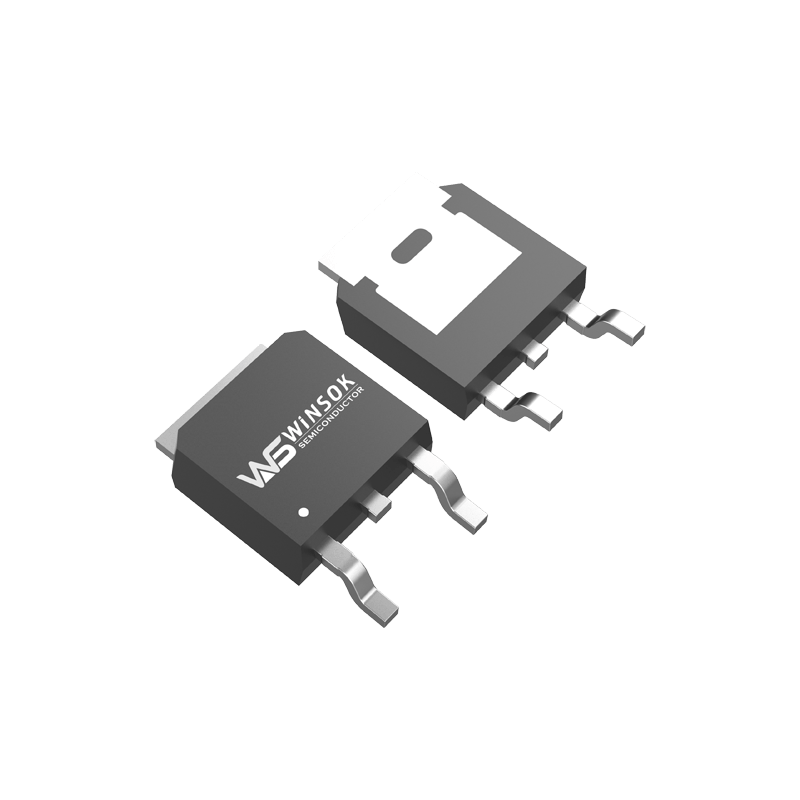

四、封装特征识别法

4.1 SOT-23封装（3引脚）

引脚排列（从左到右）：

• G-D-S：栅极、漏极、源极
• 识别特征：散热片（宽引脚）通常连接漏极

N沟道：源极接地，漏极接负载P沟道：源极接VCC，漏极接负载

4.2 DFN/QFN封装（3-8引脚）

• 散热焊盘（底部大片金属）：漏极
• 引脚排列：从左到右依次为G、D、S

注意：DFN封装无引脚，需通过PCB布局判断功能。

4.3 TO-220/TO-247封装（3引脚+散热片）

• 引脚顺序（从左至右）：G、D、S
• 散热片（Tab）：与漏极内部相连

高压隔离：若散热片需与地隔离，需使用绝缘垫片和导热硅脂，此时Tab电势为VDS，不可触碰。

五、关键参数辅助判据

5.1 阈值电压Vth极性

查阅Datasheet：

• N沟道：Vth为正值（如+2V至+4V）
• P沟道：Vth为负值（如-2V至-4V）

注意：少数逻辑电平MOS管Vth较低（1-2V），但极性不变。

5.2 载流子类型描述

Datasheet中"Carrier"字段：

• N沟道：Electrons（电子）
• P沟道：Holes（空穴）

5.3 导通电阻R_DS(on)差异

同尺寸同电压等级下：

• N沟道：R_DS(on)更低（因电子迁移率高1350cm²/V·s）
• P沟道：R_DS(on)高约3倍（空穴迁移率480cm²/V·s）

若某型号R_DS(on)异常高，可能为P沟道型号。

六、实例深度解析

例1：IRFZ44N

• IR：制造商（国际整流器）
• F：功率MOS系列
• Z：逻辑电平驱动
• 44：序列号
• N：N沟道
• 验证：Vth=2-4V，R_DS(on)=17.5mΩ，电子导电

例2：AO3407A

• AO：AOS万代
• 3：SOT-23封装
• 407：序列号
• A：版本
• 隐式判断：无N/P标识，查规格书得Vth=-1.3V，P沟道
• 物理特征：SOT-23封装，源极接地时无法导通，需栅极电压

例3：2N7000

• 2N：美国JEDEC标准编号
• 7000：序列号
• 判断：无N/P标识，但为经典N沟道小信号MOS管
• 测量：红表笔接源极、黑表笔接漏极，压降0.6V

七、选型与判断的注意事项

7.1 防止误判的 checklist

1. 型号完整性：确认无磨损、打磨痕迹
2. 数据来源：优先查原厂Datasheet，避免第三方数据错误
3. 多重验证：至少用两种方法（型号+符号，或型号+测量）交叉确认
4. 批次一致性：同一批次Vth离散性应<0.3V，否则为伪劣品

7.2 常见陷阱

• 耗尽型MOS：符号沟道线为实线，型号可能无N/P标识（如2N3821），默认导通，需负压关断
• 双栅极MOS：RF MOS管有G1、G2两个栅极，识别时以主栅极（靠近源极）为准
• 共源共栅结构：内部集成两个MOS管，型号如SiC cascading，需整体判断为N/P

7.3 驱动逻辑反向风险

若将N沟道误认为P沟道，可能导致：

• 驱动电路烧毁：N沟道需+Vgs驱动，P沟道需-Vgs驱动
• 系统不工作：逻辑电平反，开关时序错乱
• 器件击穿：负压加在N沟道栅极，超过VGS(max)导致栅氧层击穿

八、快速判断四步法（工程实践）

Step 1：型号初判

• 扫描型号中的N/P字母，有则直接确定

Step 2：符号确认

• 查看电路图箭头方向，向沟道为N，背离为P

Step 3：测量验证

• 用万用表二极管档测量源漏压降，低电压（0.4-0.6V）且红表笔为源极 = N沟道

Step 4：参数复核

• 查阅Datasheet确认Vth极性，正值=N沟道，负值=P沟道

九、选型建议与性能权衡

N沟道优势：导通电阻低、开关速度快、成本低、型号丰富，适合80%的应用场景

P沟道适用：仅需高侧开关且希望简化驱动（无需自举电路）时，如Buck转换器高端管、负载开关。但需接受3倍成本和较慢速度。

工程箴言：优先选N沟道，除非拓扑强制要求P沟道。混合型设计（如H桥）可组合使用，N管负责低侧开关，P管负责高侧，平衡性能与成本。
