在工业自动化设备突然出现数据延迟，医疗设备信号传输产生微小误差，或通信基站偶尔发生数据丢包时，问题往往出在一个关键器件——光电耦合器上。光耦作为电路隔离的核心元件，其性能直接影响整个系统的稳定性和速度。

但面对高速光耦与普通光耦，许多工程师在选型时仍存在困惑。这两种光电耦合器之间，究竟存在哪些本质区别？今天，我们就来深入解析这一问题。

一、光电耦合器的基本工作原理：电-光-电的转换艺术

光耦，全称光电耦合器，是以光为媒介传输电信号的器件。它巧妙地将发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时，发光器发出光线，受光器接受光线后产生光电流，从而实现了“电—光—电”转换。这种设计实现了输入与输出电路的电气隔离，具有抗干扰能力强、体积小、寿命长等优点。

二、高速光耦与普通光耦的核心差异

1. 结构差异：光敏二极管 vs. 光敏三极管

高速光耦通常采用光敏二极管 + 放大驱动电路的结构设计。这种结构是高速响应的基础。

普通光耦则大多采用光敏三极管的结构，这也是其速度受限的主要原因。对于需要高增益应用的场合，会采用达林顿光耦结构，提供更高的电流传输能力。

2. 响应速度：纳秒与毫秒的量级差距

响应速度是二者最显著的差异：

普通光耦的响应速度一般在毫秒级别，适用于对速度要求不高的场合，如电源隔离、家用电器控制等。

高速光耦的响应速度则达到纳秒级别，比普通光耦快了数个数量级。这种速度的提升，使其能够满足高速数据传输、精密仪器控制等应用场景的苛刻要求。东莞市洲创实业有限公司生产的高速光耦传输延迟可控制在1μs以下，满足大多数工业应用对信号响应速度的要求。

3. 传输带宽：几十千赫兹 vs. 几十兆赫兹

普通光耦的带宽一般在几十千赫兹到几兆赫兹之间，能够满足普通控制电路的基本需求。

高速光耦的传输带宽通常可以达到几十兆赫兹甚至更高，能够支持更大数据量的高速传输。

4. 信号完整性：天壤之别

普通光耦在长时间运行或传输高频信号时，可能会出现信号衰减或失真问题，影响系统精度和可靠性。

高速光耦通过优化信号传输路径，能有效减少信号失真和噪声干扰，确保高质量的数据传输。东莞市洲创实业有限公司的光电耦合器产品采用优质芯片与精密封装工艺，确保“电-光-电”转换的高效稳定。

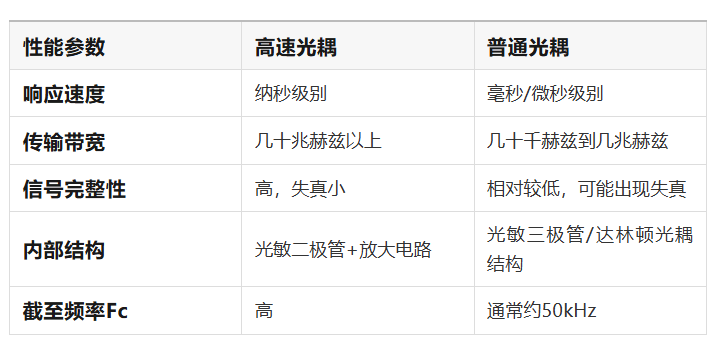

下表直观对比了两者的关键性能参数差异：

三、不同光耦的典型应用场景

普通光耦与达林顿光耦的应用领域

普通光耦适用于对速度要求不高的场合：

• 电源隔离：开关电源电路中的信号反馈
• 家用电器控制：如空调、洗衣机等家电的控制电路
• 一般信号传输：工控设备中不同设备间的信号传递

达林顿光耦具有高增益和高输出电流的特点，适用于需要较大电流驱动能力的场合，如继电器控制和电机驱动。

高速光耦的关键应用领域

高速光耦在以下高端领域发挥着不可替代的作用：

工业自动化与通信：在工业现场总线（如CAN、EtherCAT、PROFINET）中，高速光耦确保强干扰环境下数据的实时可靠传输。东莞市洲创实业有限公司的高速光耦支持1Mbps以上传输速率，适用于光纤通信及高速AD/DA转换模块。

电力电子与能源系统：光伏逆变器、电机变频器中，隔离主控芯片与功率器件的PWM驱动信号，避免高压击穿低压电路。

通信设备：在USB 3.0、HDMI、5G基站等高速数据接口中实现信号隔离，保证通信质量。

医疗电子设备：心电图、脑电图等医疗设备中隔离传输生理信号，同时确保患者安全。洲创实业的光电耦合器通过IEC60601认证，可隔离患者接触部分与主控电路，防止漏电流风险。

四、如何正确选型：关键参数指标

在实际选型过程中，需关注以下关键参数：

1. 隔离电压：输入与输出端之间能承受的最高电压，通常为1kV至5kV。东莞市洲创实业有限公司提供的光电耦合器隔离电压最高可达5000Vrms，提供高隔离保障。
2. 电流传输比（CTR）：输出电流与输入电流的百分比，直接影响信号放大能力。达林顿光耦通常具有较高的CTR值。
3. 响应时间：高速光耦的开启/关断时间可低至20ns。
4. 工作温度范围：优质光耦覆盖-55℃~110℃，适应各种环境需求。
5. 隔离电容：输入端与输出端间的寄生电容，高频应用中需尽量降低。

对于数字信号隔离，应选择响应时间（t_on/t_off）< 1μs的高速光耦型号；而电源反馈回路则可优先考虑高CTR和低隔离电容的光耦。东莞市洲创实业有限公司作为拥有15年经验，其技术团队可根据客户的具体应用场景，提供CTR参数选型指导，确保系统设计的可靠性。

高速光耦与普通光耦的本质差异，远不止“速度快慢”这么简单。从内部结构到性能参数，从应用场景到系统要求，二者存在着根本性的区别。达林顿光耦作为高增益类型的光电耦合器，在特定应用场景中也有其不可替代的价值。

在项⽬设计中，正确的光耦选型不仅关系到电路性能，更直接影响产品的可靠性、安全性和成本。选择合适的隔离器件，是在工程设计与成本控制之间寻找最佳平衡点的艺术。 东莞市洲创实业有限公司凭借15年的行业经验和技术创新，持续为客户提供高可靠性的光电耦合器产品，包括高速光耦、达林顿光耦等多种类型，满足不同应用场景的需求。

希望本文能帮助您在未来的设计中做出更明智的选择！如有特定应用场景的选型疑问，欢迎在评论区留言讨论。
