随着芯片互联兴起，电路结构日趋复杂，隐性缺陷对良率的威胁显著增加。如何在不破坏电路的前提下发现短路、断路等问题并对其进行精准处置，是半导体集成电路领域提升器件性能与良率的首要任务。

在这一需求驱动下，激光技术凭借其特性进入大众视野，为电路检测与修复开辟了新路径。

一、传统困境：检测与修复的两难局面

开展电学检测时，通常需要去除器件表面绝缘层或电压敏感器件的电极，从而对底层电极及电路结构实施检测作业。现阶段主流仍沿用机械开窗、化学蚀刻两类传统方式，长期存在以下痛点：

损伤大：传统开窗方式极易破坏被电压击穿的器件下方电极或脆性结构，造成“假性失效”，无法反映真实性能。

精度不足：难以对百纳米级残留氧化物进行定量控制。

修复能力差：对于短路、断路，传统方法无法原位测试或局部修复，极大影响器件均匀性与良品率，甚至直接导致其报废。

在此背景下，实现“无损剥离绝缘层—精准检测—高成功率修复”的全流程闭环，推动着激光技术在精密电路检测与修复领域的深度应用。

二、激光破局：三大工序告别“检测即损伤”

华创鸿度依托核心光源优势，定制开发针对性工艺方案，形成“氧化层去除一检测一修复”全套闭环系统。

①激光剥离——高精度无损开窗

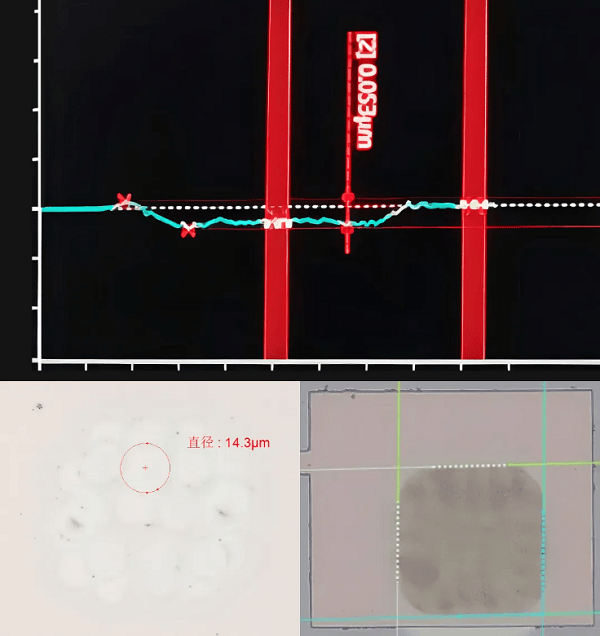

△通过飞秒激光加工进行电极氧化层去除的微观实测图

剥离工序的目标是在不损伤底层电路的前提下，精准去除绝缘层或氧化层，露出待测电极或线路。飞秒激光以“能量精密调控、兼具加工质量与效率、无热积累效应”的性能优势，可实现在不损伤电极的前提下去除氧化层面积精度≤1μ㎡，残留氧化物体积≤1%。完成剥离后，通过电学复检确认电极功能是否正常，并精准定位故障点位，随即开展后续电路缺陷激光精密修复。

②激光修复——电路缺陷高精度修复

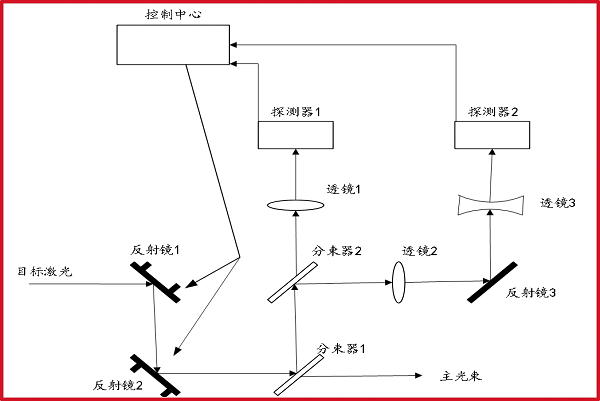

△ 高稳定性精密光学系统

断路指本应连通的电路中出现断裂（如划伤、腐蚀、材料缺陷），导致信号中断。利用激光诱导局域沉积薄膜技术可在断裂处精准“搭桥”，恢复电连接。其原理在于利用高能紫外脉冲激光轰击靶材，使其瞬间气化并形成等离子体羽辉，羽辉中的物质在红外激光的加热诱导下在衬底缺陷部位沉积并外延生长成薄膜，即可实现薄膜修复面积精度≤1μ㎡的高精度、可控修复。

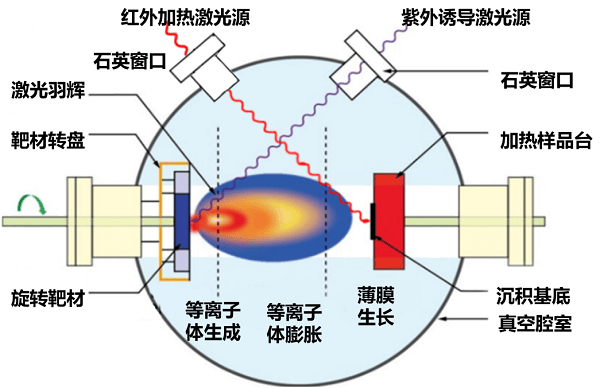

△激光辅助气相沉积过程：多物理场耦合-技术原理

短路通常由金属残留、桥连或介质击穿引起，表现为相邻线路异常导通。飞秒激光加工凭借其“高精度”“冷加工”的特点，可气化去除多余金属或导电残留，且不损伤周边电路。通过对光源指向的主动控制，匹配可变焦物镜焦距，可实现短路缺陷修复面积精度≤±1μ㎡。此外，激光修复相较于无光刻工艺的原位生长薄膜技术，拥有更高的灵活性与修复效率。

③激光退火——高精度定域热诱导改性

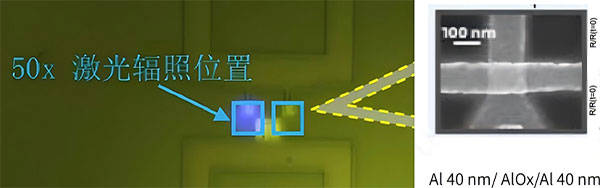

△ 退火测试样品显微结构展示

激光退火采用局部精准热处理，可减少电路表面缺陷和杂质，改善局部结构与电气性能，精准修正异常电阻值。通过精确调控特定波长激光参数，使目标区域在极短时间内加热至所需温度区间，随后迅速冷却。结合高稳定性激光与双色辐射测温技术，可保证退火温度稳定度≤±1℃，退火修复定位精度≤±1μm，最终实现单次诱导精度±5Ω，待修复区域阻值提升10~50%。

上述三大关键工序与检测环节深度耦合，形成“剥离-检测-修复-再检测”的闭环流程，同时可支持搭载全自动化上下料模块，大大提升良率与效率。

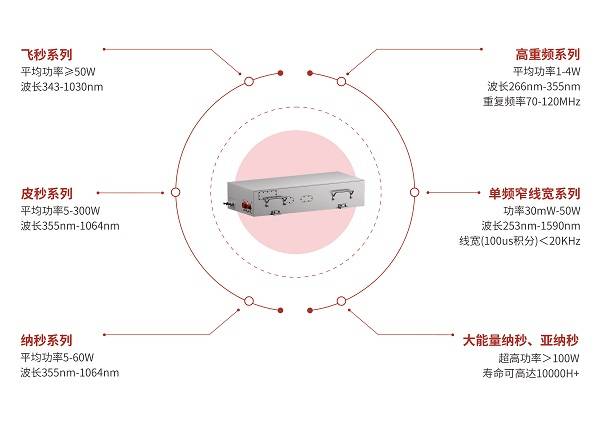

该项激光加工工艺方案之所以能稳定实现，根本在于对核心光源的自主可控——这正是华创鸿度的能力根基。我们专注于高可靠性固体激光技术，当前已构建起从核心光源研发、批量生产，到新场景、新材料激光应用工艺测试的完整技术路径。欢迎企业及研究机构深入探讨，获取定制化支持，共同助力中国智造与中国“芯”稳健发展。
