在集成电路高度普及的当下，MOS 管、集成运放、专用功能芯片几乎包揽了绝大多数电子电路的设计场景。很多人误以为结构简单、诞生较早的分立三极管（BJT） 早已被时代淘汰，会逐步退出电子硬件舞台。但事实上，从民用小家电、工业控制电路，到精密模拟前端、大功率驱动场景，分立三极管至今仍是电路设计的核心器件，无法被完全替代。

一、核心原理：独有的「电流放大」特性，是模拟电路的基础内核

三极管的本质核心，是以微小数值的基极电流，精准控制成倍的集电极电流，遵循固定电流放大公式 Ic=β×Ib，电流放大倍数 β 稳定在 50~500 区间，这是其所有应用的底层逻辑，也是分立电路无法舍弃它的根本原因。

不同于 MOS 管的「电压控电流」，三极管是纯粹的电流控制器件，对微弱电流信号的感知、放大能力极具优势。在分立模拟电路中，微弱的音频信号、传感微电流、射频弱信号，经过三极管多级放大后，才能达到后续电路可识别、可处理的电平标准。

集成芯片内部虽然集成了大量三极管单元，但芯片是固定功能、固化参数的整体模块，无法针对个性化微弱信号做精细化调试。而分立三极管参数独立、可调性极强，工程师可自由搭配偏置电阻、匹配放大倍数，适配各类小众、非标弱信号放大场景，这是集成芯片无法实现的。

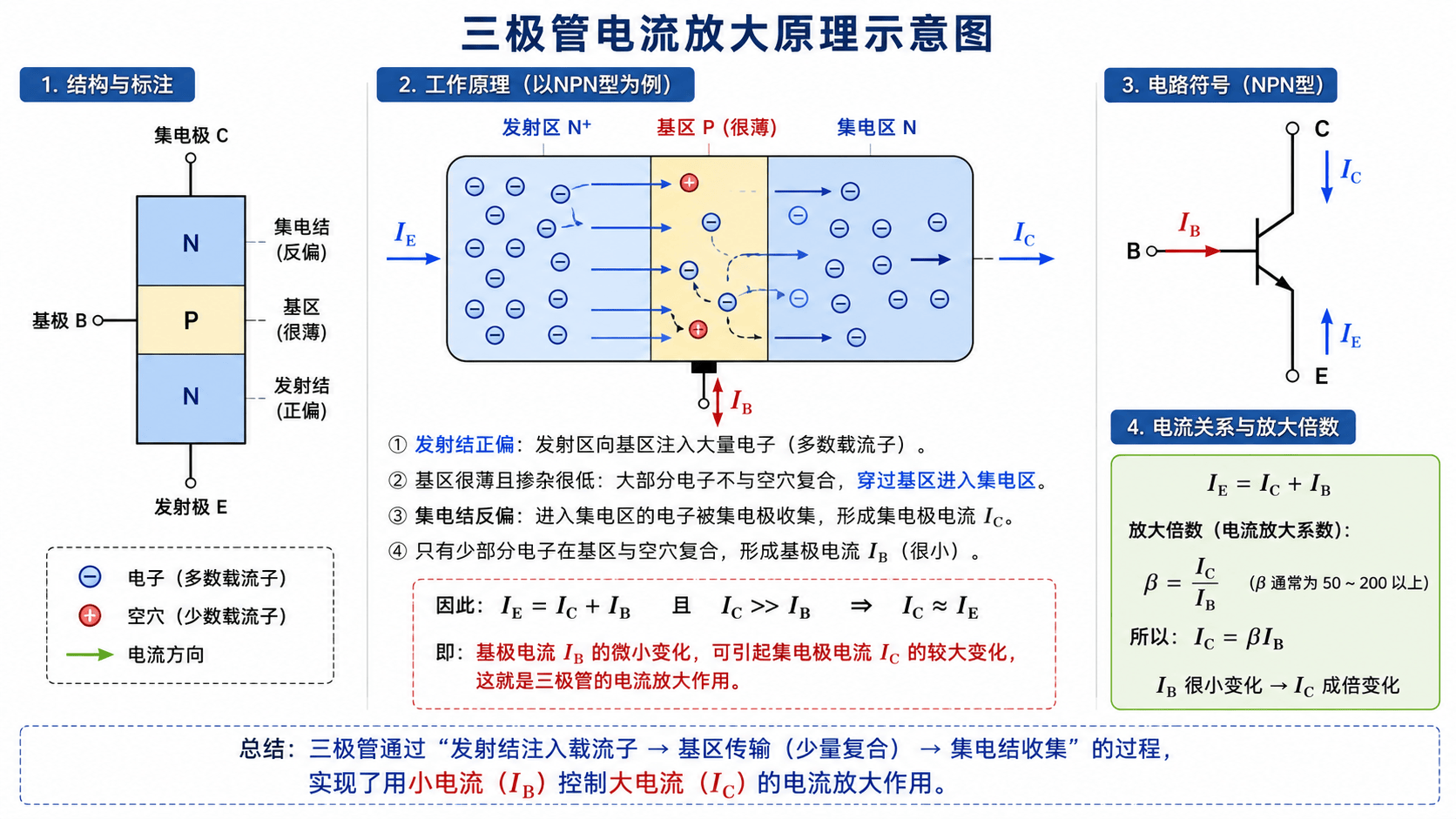

三极管电流放大原理示意图

二、分立电路刚需：低成本、高灵活，适配小众非标场景

现代电子电路分为标准化量产场景和小众定制、维修改造、简易开发的分立场景，而后者正是分立三极管的核心主场，也是其不会消失的关键场景。

1. 极致的成本优势

单颗直插 / 贴片三极管成本极低，远低于专用集成放大芯片、驱动芯片。在小家电、玩具电路、简易控制模块中，无需高精度、多功能集成芯片，仅需 1-2 颗三极管即可完成信号放大、开关控制、电平转换功能。

对于批量不大的定制设备、学生实训电路、老旧设备维修，使用分立三极管可大幅降低硬件成本，避免「大材小用」的资源浪费，性价比是所有集成器件无法比拟的。

2. 无替代的调试灵活性

集成芯片参数固化，工作模式、放大倍数、导通特性均被厂家固定，几乎无调试空间。而分立三极管属于独立基础器件，工程师可通过调整外围偏置电路、更换不同 β 值的三极管，精准微调电路工作点、放大增益、导通阈值。

在分立模拟电路设计中，这种灵活调试性至关重要。尤其是音频前置放大、传感信号微调、低频振荡电路等场景，细微的参数调整就能改变电路性能，分立三极管的可定制性完全碾压标准化集成芯片。

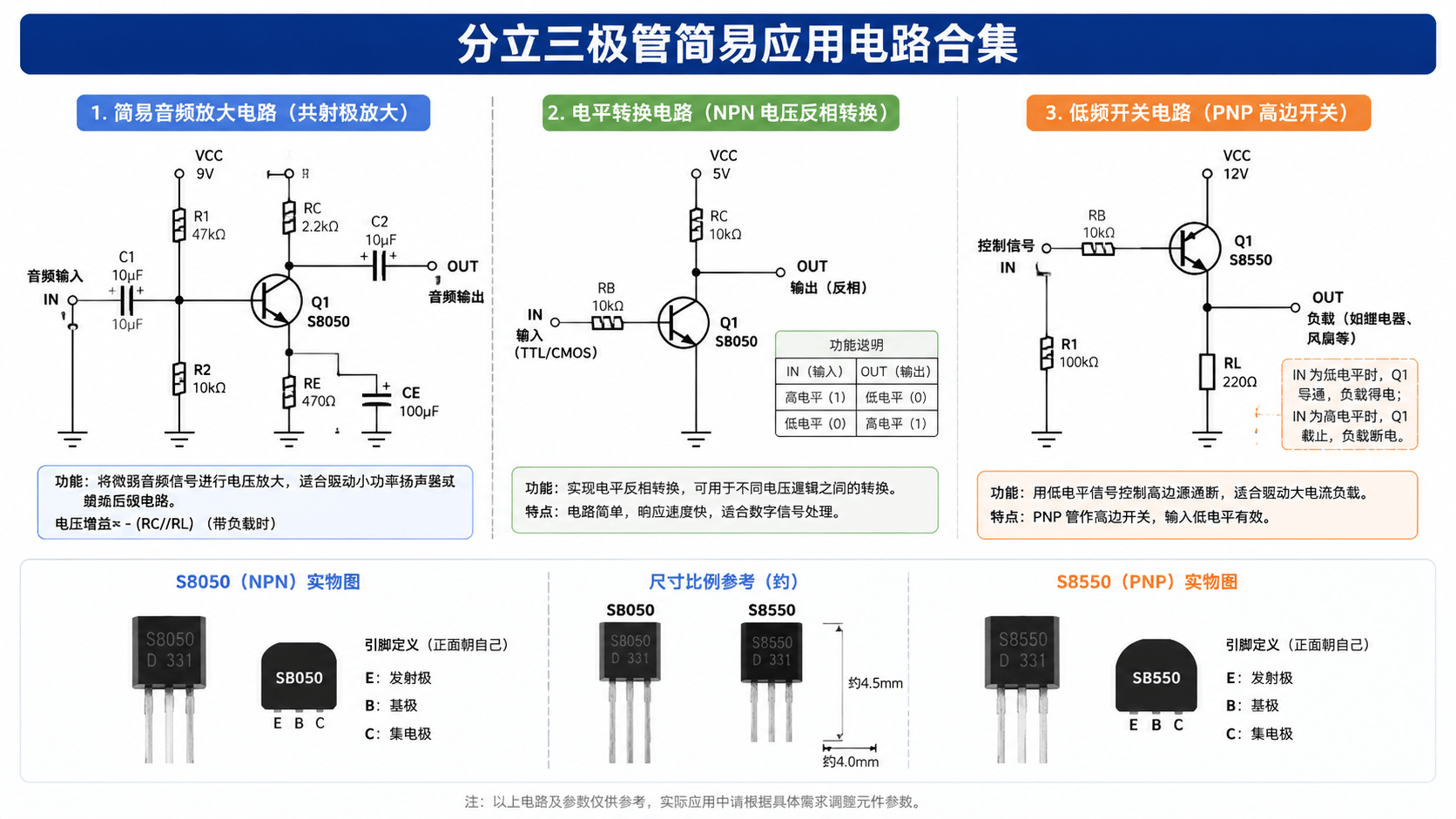

分立三极管简易应用电路合集

三、性能不可替代：低饱和压降、强抗干扰，适配功率与恶劣场景

很多人认为 MOS 管可以替代三极管做开关、驱动电路，但在分立大功率、低损耗、强干扰场景，三极管的独有性能优势无可替代。

1. 低饱和压降，功耗更低

专用低压降三极管的饱和压降 Vce (sat) 极低，导通时自身损耗远小于普通 MOS 管。在低压小功率开关电路、线性稳压电路中，三极管导通发热更少、效率更高，无需额外加装散热器件，电路结构更简洁。

2. 双向导通适配性强，兼容性更广

三极管分为 NPN、PNP 两种极性，可分别适配高端驱动、低端驱动场景，搭配使用可实现双向电流控制。在分立互补对称放大电路、正负电源开关电路中，NPN+PNP 三极管的组合是经典且唯一的低成本解决方案，没有任何集成芯片能以同等成本替代。

3. 抗干扰、稳定性更强

在工业低频干扰、电压小幅波动的恶劣工况下，三极管的电流控制特性更稳定，不会像 MOS 管那样容易受栅极静电、高频杂波干扰导致误导通。对于工业简易控制、户外低端设备等分立电路场景，三极管的容错率、稳定性远超同类器件。

四、行业底层根基：所有集成电路的核心单元

很多人忽略了一个核心事实：所有模拟、数字集成电路，本质都是由无数分立三极管集成封装而成。

CPU、运放芯片、电源管理芯片的内部核心单元，全部是微型化三极管阵列。也就是说，三极管是半导体电路的「最小细胞」，是所有电子硬件的底层基础。

即便高端电路全面集成化，基础分立电路、教学实训、电路维修、小众非标设计永远无法脱离分立三极管。集成芯片是「成品模块」，三极管是「基础原料」，原料永远不会被成品完全替代。只要半导体行业存在，三极管就不会消失。

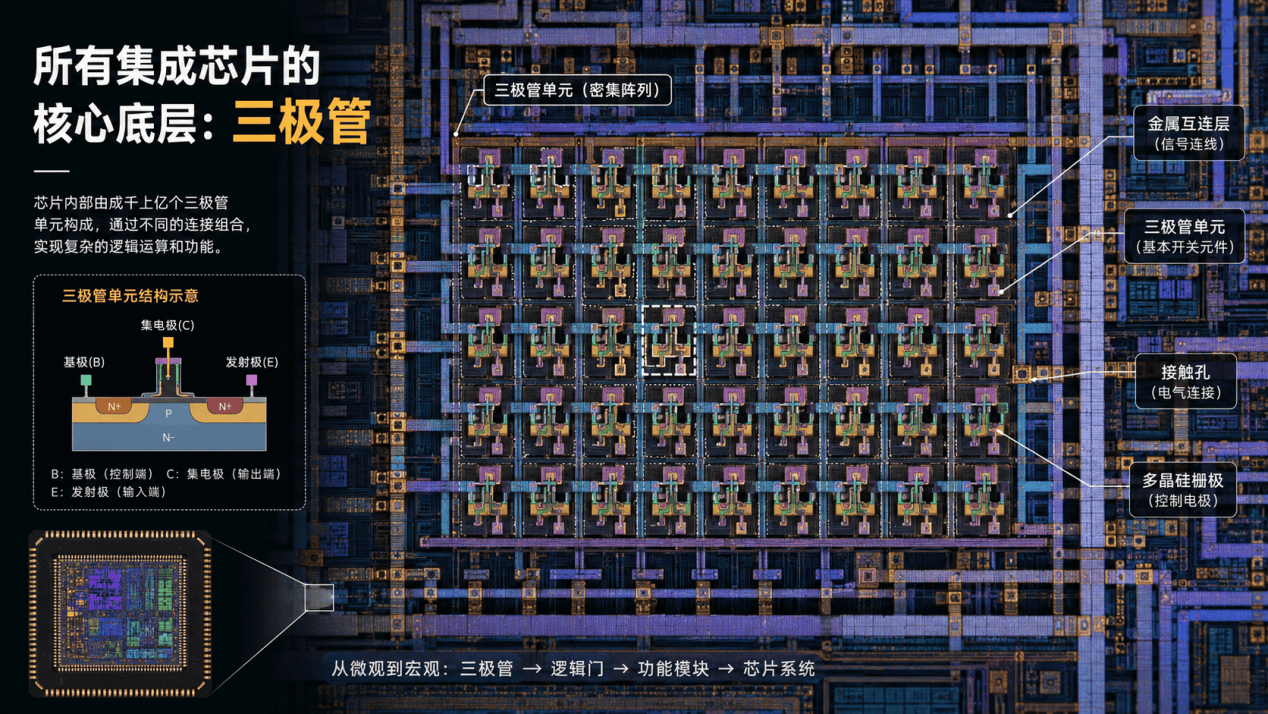

集成芯片内部三极管阵列示意图

五、总结：分立三极管的不可替代的核心价值

1. 原理独有：纯粹电流放大特性，适配微弱模拟信号精细化处理，是模拟电路的核心基础；

2. 场景刚需：低成本、高灵活，完美适配小众定制、简易开发、老旧维修等分立场景；

3. 性能独特：低导通损耗、强抗干扰、极性互补适配，填补 MOS 管与集成芯片的性能空白；

4. 行业根基：作为集成电路的底层单元，是电子行业无法舍弃的基础器件。
