PT2044B单触控单输出 IC
创始人
2026-06-24 16:24:01
0次
1. 产品概述
PT2044B 是一款单通道触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计，具有宽工作电压与低功耗的特性，可广泛地满足不同消费类应用的需求。
2. 主要特性
⚫ 工作电压范围：2.0~5 .5V
⚫ 抗干扰性能优良：内置稳压电路、上电复位、低压复位功能及环境自适应算法等多种措施
⚫ 待机工作电流：典型值1.5uA@VDD =3V/无负载
⚫ 按键最长响应时间：低功耗模式下约100ms@VDD =3V
⚫ 可接外部电容（1~50pF）调整触摸灵敏度
⚫ 输出模式选择（TOG）：同步输出或锁存（toggle）输出
⚫ NMOS 输出（QD）低电平输出有效
⚫ 按键最长输出时间：无穷大
⚫ 上电约0.4 秒的初始化时间，此期间内不要触摸检测点，且此时所有功能被禁止
⚫ 封装形式：SOT23-6、DFN2*2-6L
⚫ 不可应用于阻容降压、电源纹波过大的应用场景。仅适用于电池供电且电源纹波较小的应用

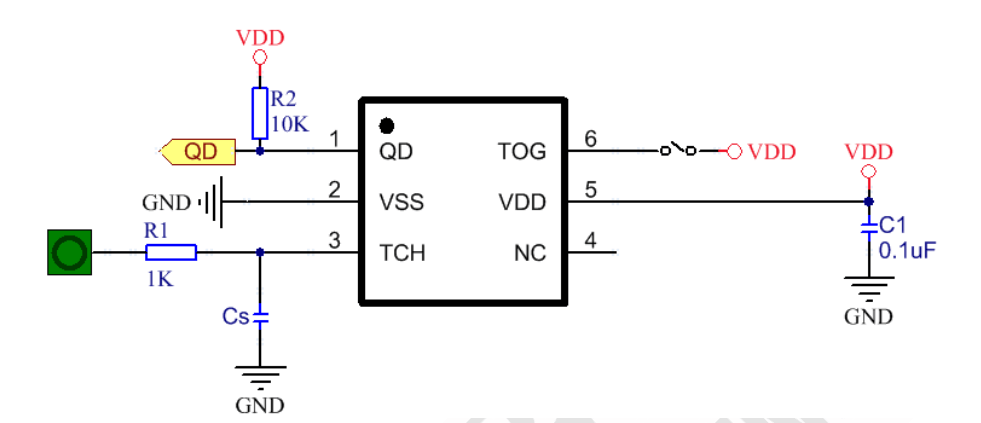

3. 应用电路

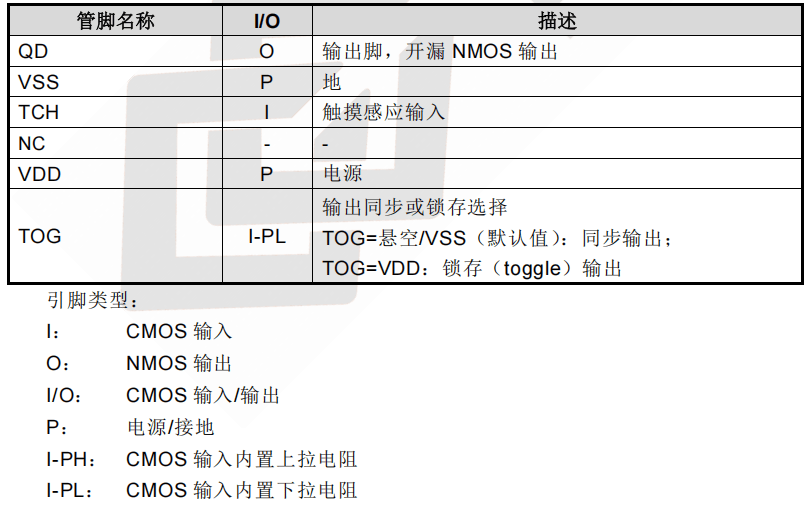

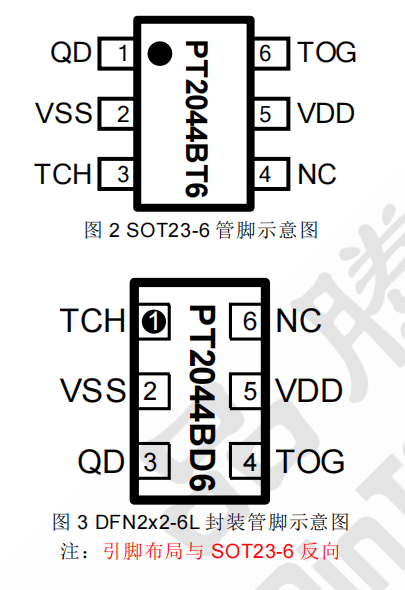

4.引脚配置
