LTM4657开关稳压器的概述及特性分析
创始人
2025-05-30 14:04:45
0次

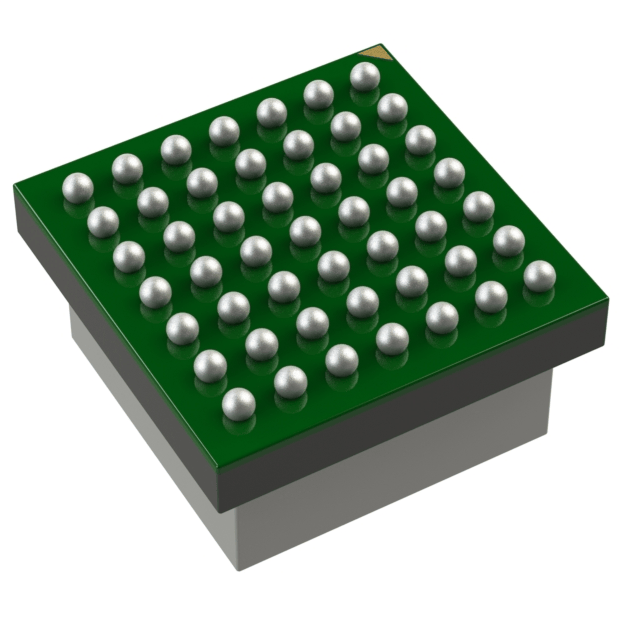

LTM4657 是一款完整的 8A 降压型开关模式 µModule （微型模块）稳压器，采用小型 6.25mm × 6.25mm × 3.87mm BGA 封装。封装中包含开关控制器、功率FET、电感和支持组件。在 3.1V 至 20V 的输入电压范围内工作时，LTM4657 支持通过单个外部电阻设置的 0.5V 至 5.5V 输出电压范围。其高效率设计提供高达 8A 的连续输出电流。只需要输入和输出体电容。
LTM4657支持可选断续工作模式和用于供电电轨时序的输出电压跟踪。其高开关频率和电流模式控制可在不牺牲稳定性的情况下对线路和负载变化作出超快的瞬态响应。
故障保护特性包括过压、过流和过热保护。
LTM4657 提供 SnPb 或符合 RoHS 标准的端子表面。
特性
• 在 <1cm2（单边 PCB）或 0.5cm2 （双边 PCB）的空间内提供完整的解决方案
• 6.25mm × 6.25mm × 3.87mm BGA 封装
• 宽输入电压范围：3.1V 至 20V
• 0.5V 至 5.5V 输出电压
• 8A 直流输出电流
• 整个线路、负载和温度范围内的最大总直流输出电压误差为 ±1.5%
• 差分远程检测放大器
• 电流模式控制，快速瞬态响应
• 外部频率同步
应用
• 电信、数据通信、网络和工业设备
• 医疗诊断设备
• 数据存储机架单元和卡片
• 测试与调试系统
