前言

近期充电头网拿到了倍思一款10000mAh数显快充移动电源，其不仅采用时下热门自动线设计，并且和市面上同类充电宝相比，支持18W输入以及22.5W SCP、20W PD输出，双向快充让用户真正做到轻装出门无需带线。

此外自带USB-C线还可当提绳使用，另外配置1A1C双快充口让充电宝解锁更实用的应用场景。下面充电头网就对其进行拆解，一起来看看内部使用的是谁家的方案。

倍思22.5W数显快充移动电源开箱

包装盒正面印有baseus品牌、产品名称、外观、参数以及卖点。

背面印有移动电源使用场景、详细参数等信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

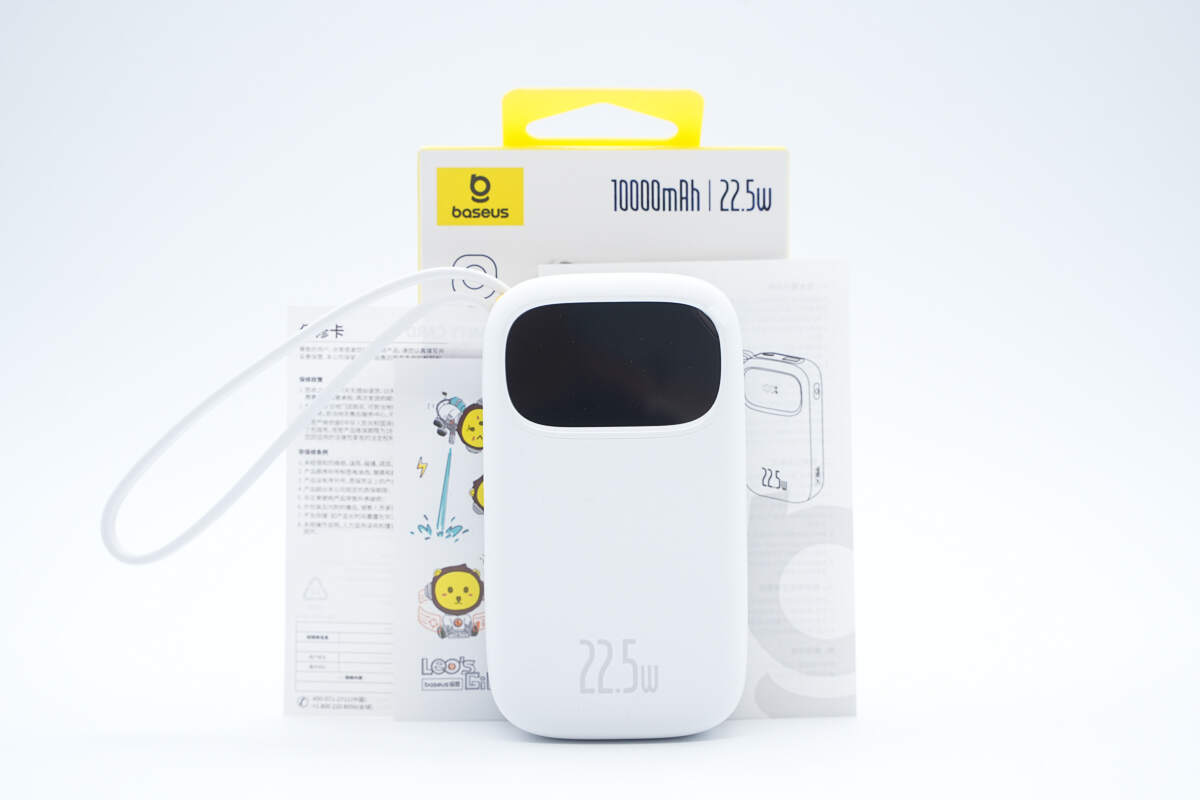

包装内含移动电源、说明书、保修卡以及卡通贴纸。

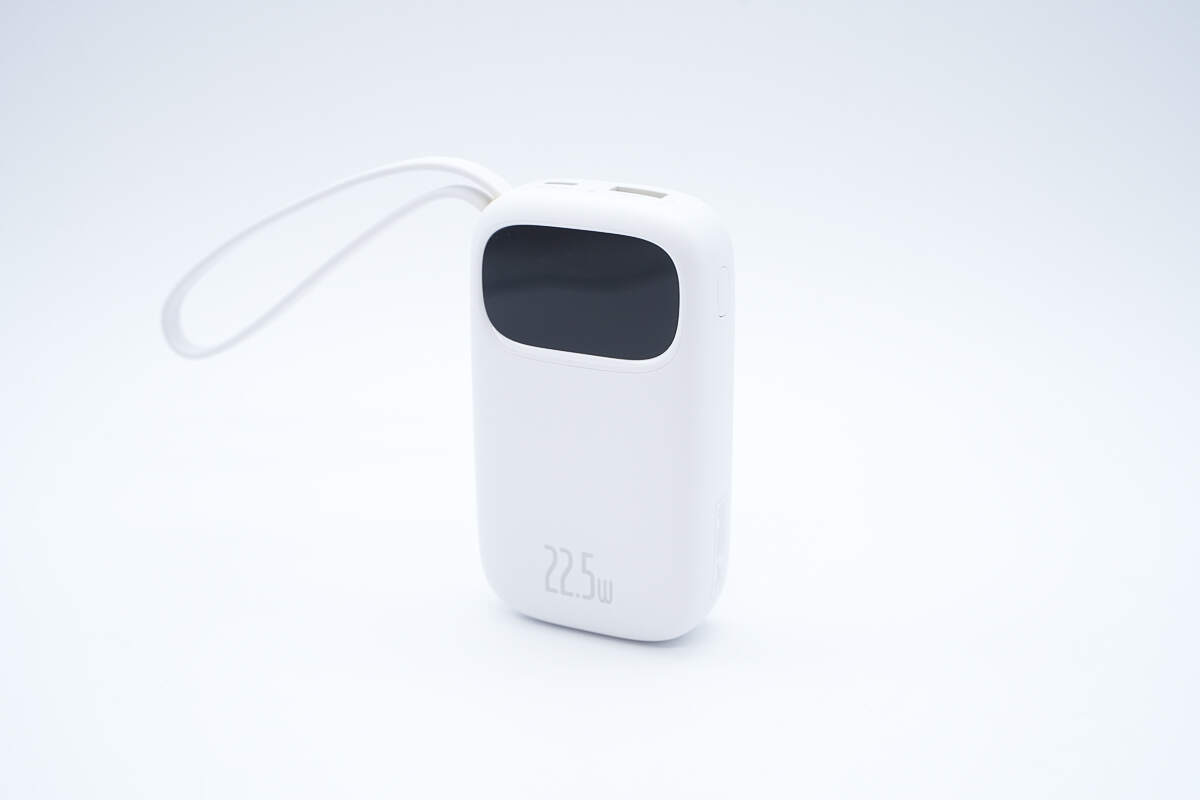

倍思22.5W数显快充移动电源主体白色外壳表面哑光工艺处理抗指纹，机身边缘过渡圆润，持握不硌手。

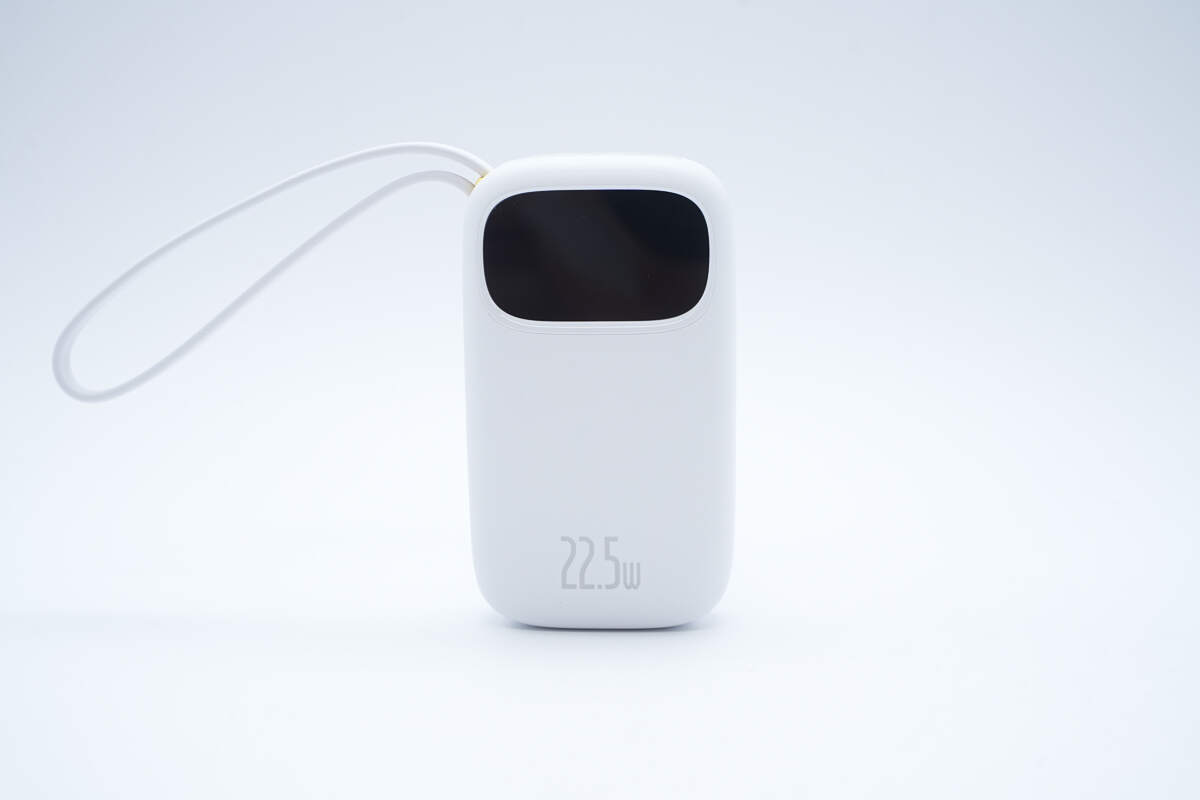

机身正面设计有黑色亮面板，下方印有22.5W。

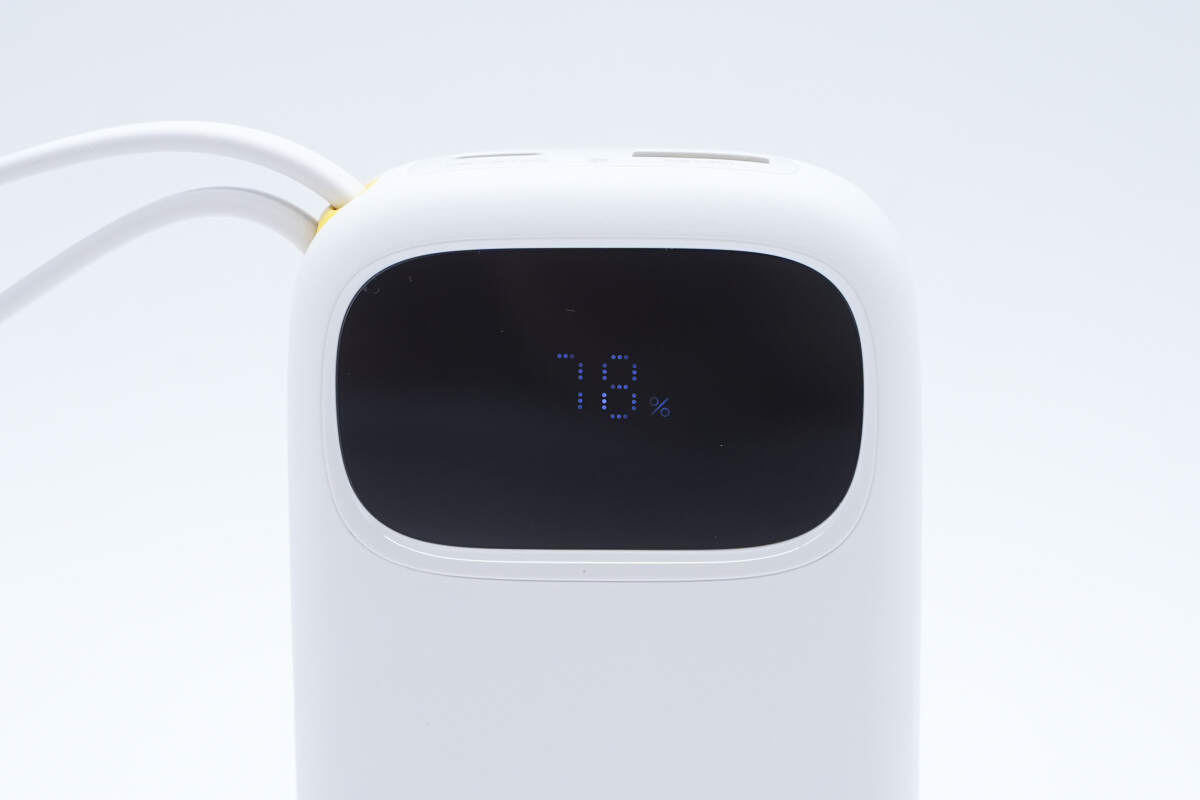

黑色面板中心设有隐藏式数显屏，可实时精确显示剩余电量，方便用户规划用电。

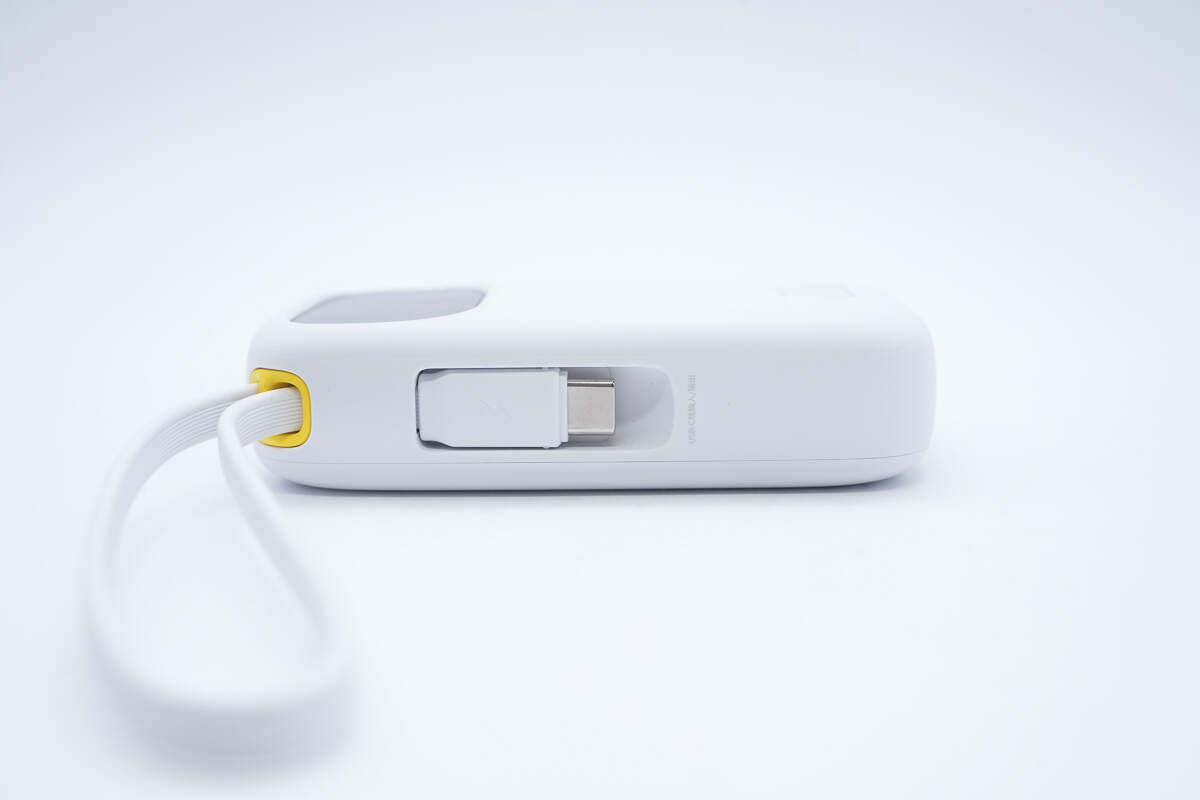

充电宝不仅自带USB-C线，而且机身一侧还设计有端子收纳固定槽。

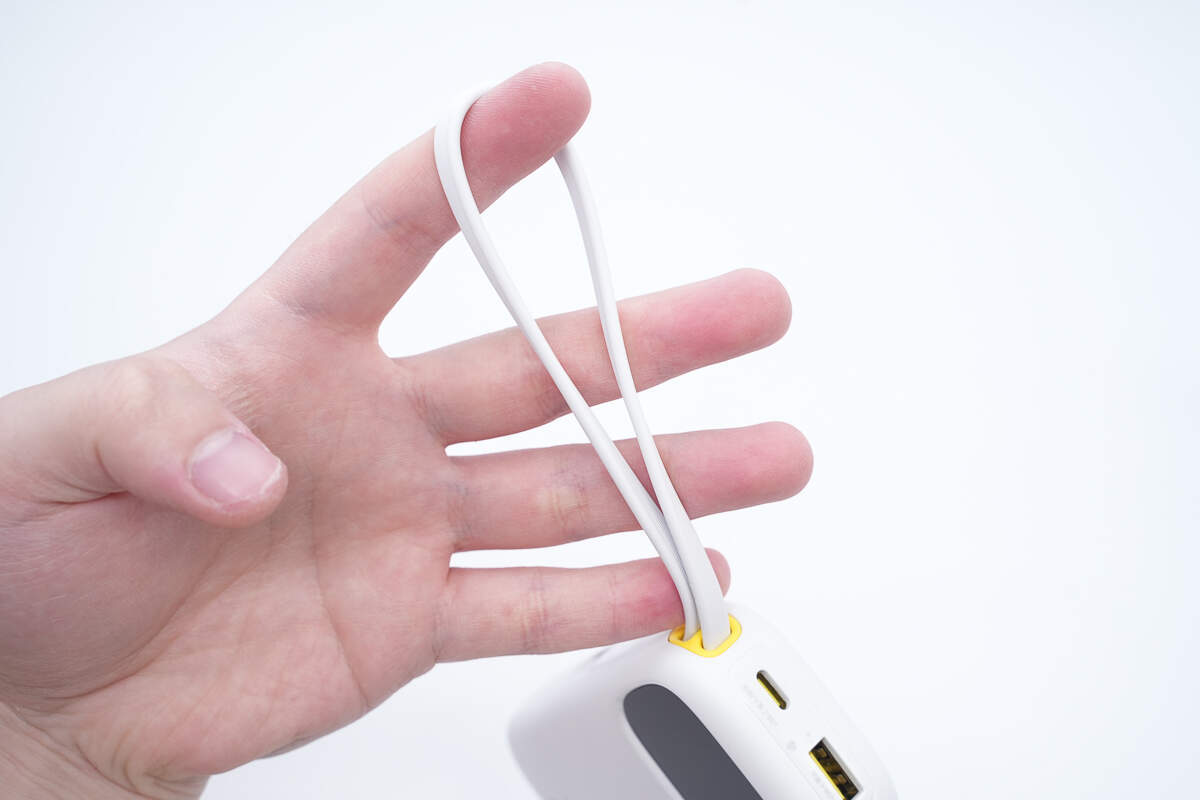

因为有收纳槽设计，USB-C线还可当提绳使用，方便用户日常携带。

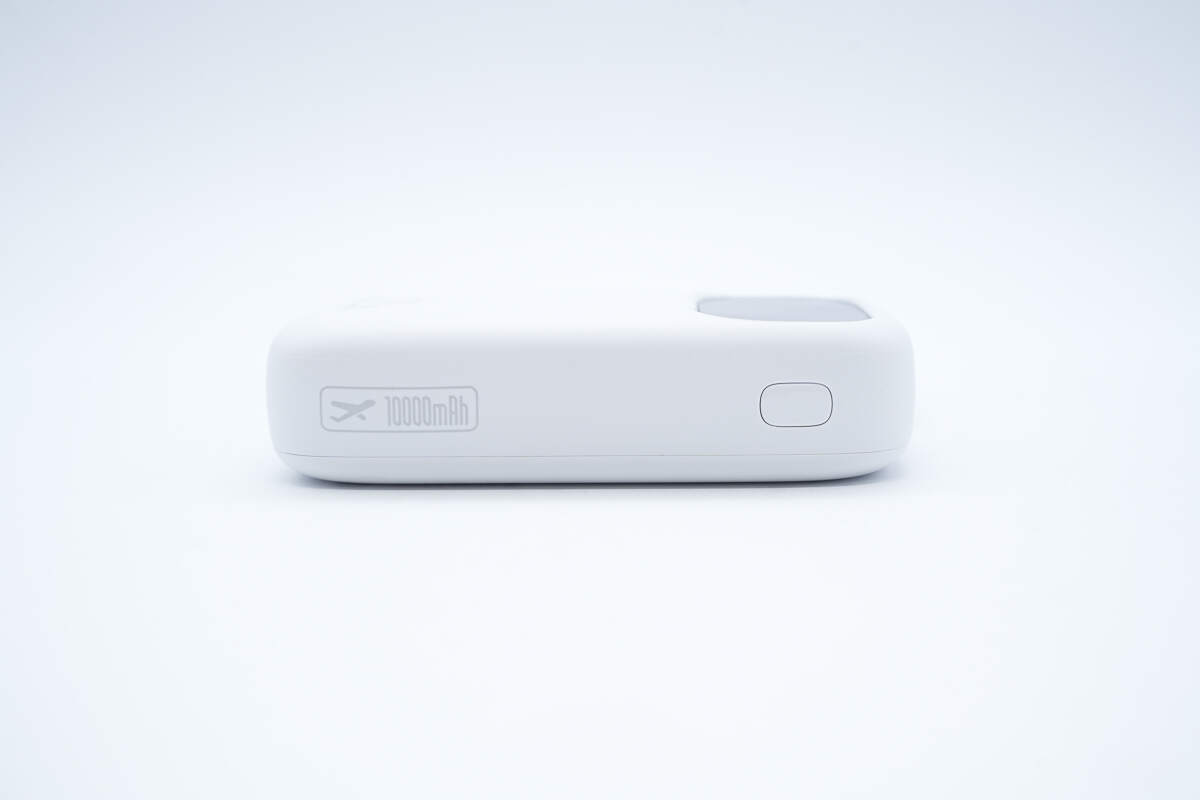

机身另一侧印有10000mAh以及飞机标识，并设有电源键。

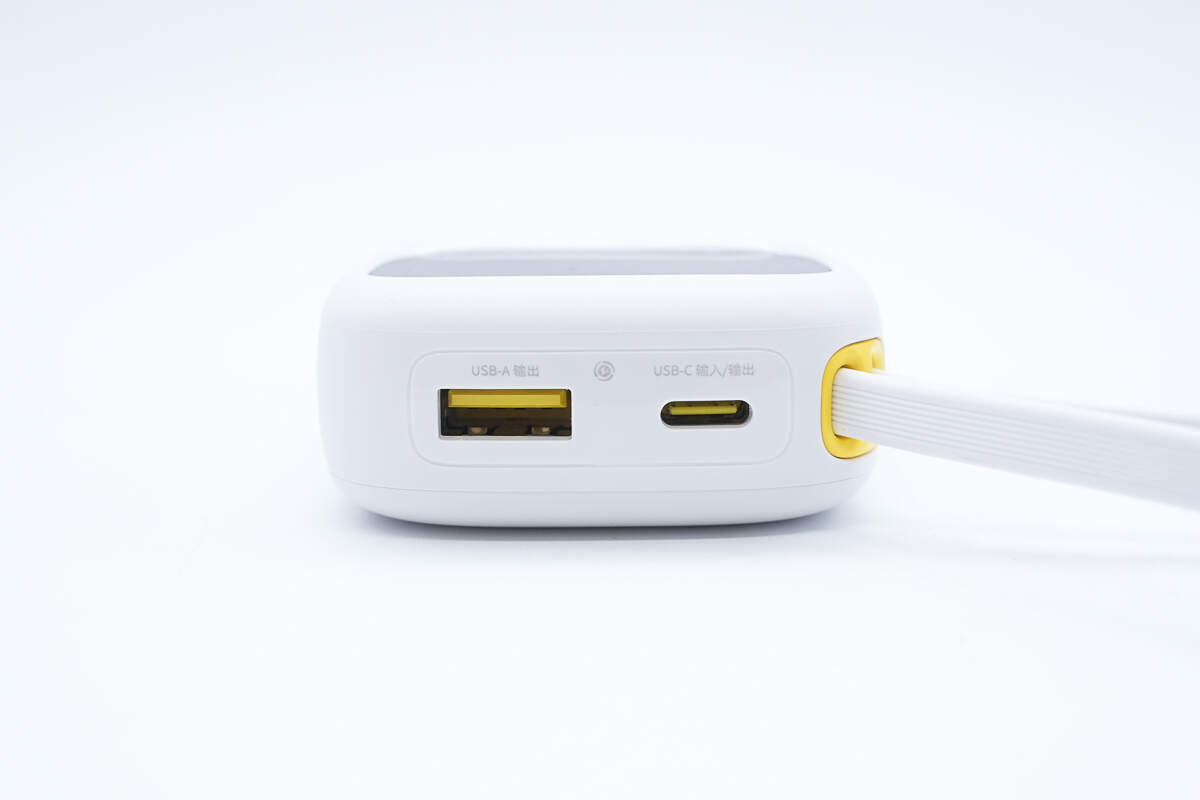

顶部设有1A1C双USB接口。

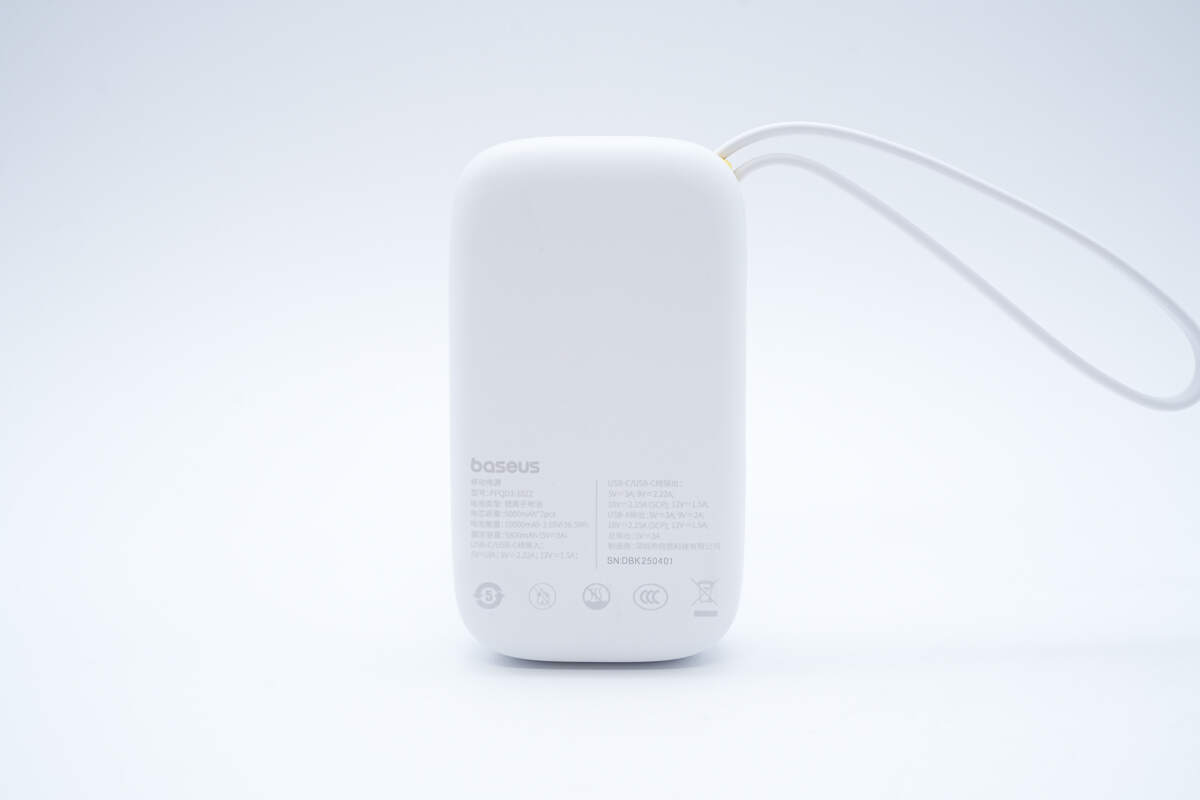

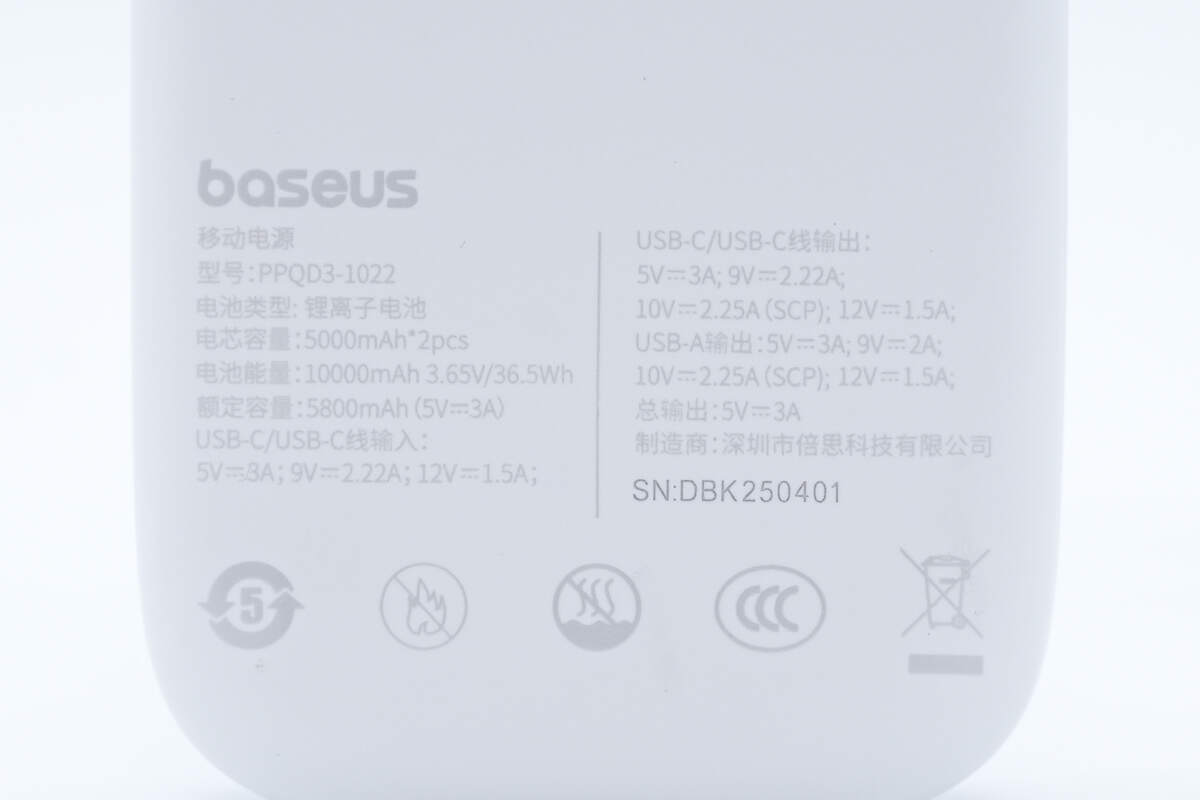

背面印有移动电源参数信息。

产品参数特写

型号：PPQD3-1022

电池类型：锂离子电池

电芯容量：5000mAh*2pcs

电池能量：10000mAh 3.65V/36.5Wh

额定容量：5800mAh（5V3A）

USB-C/USB-C线输入：5V3A、9V2.22A、12V1.5A

USB-C/USB-C线输出：5V3A、9V2.22A、10V2.25A（SCP）、12V1.5A

USB-A输出：5V3A、9V2A、10V2.25A（SCP）、12V1.5A

总输出：5V3A

制造商：深圳市倍思科技有限公司

移动电源通过了CCC认证。

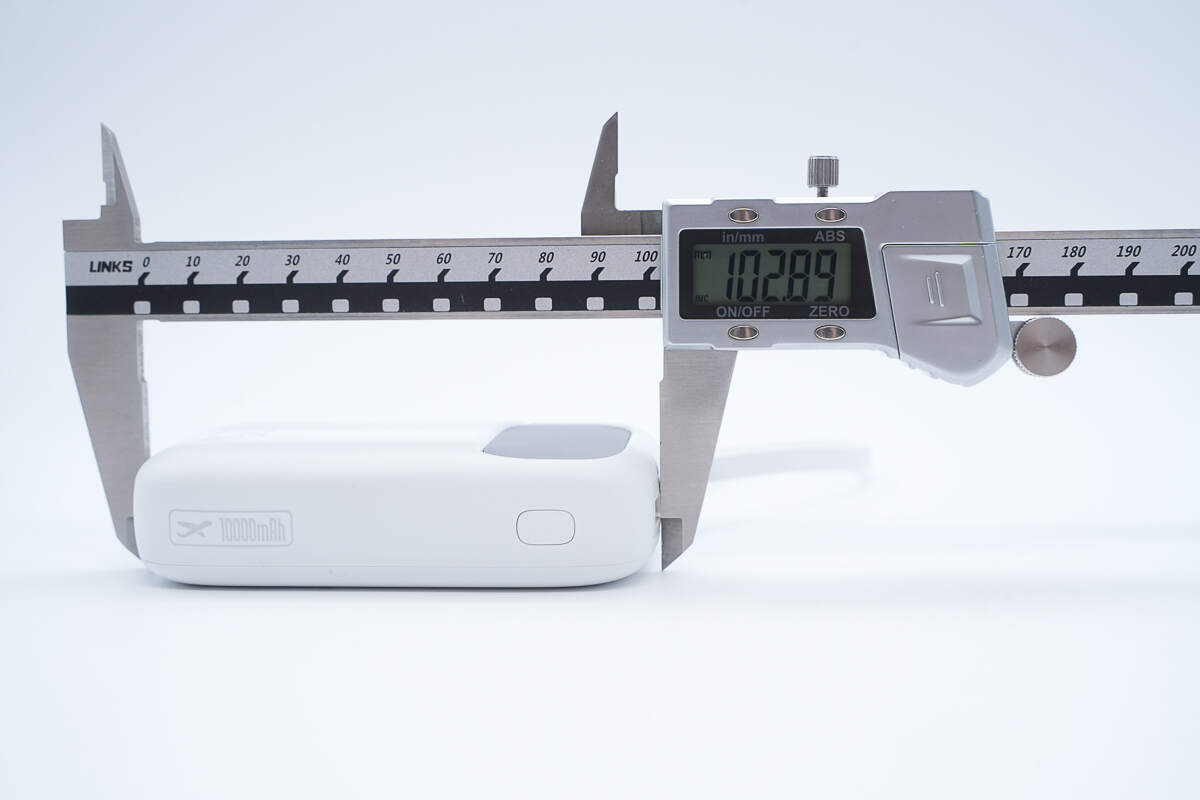

实测移动电源机身长度为102.89mm。

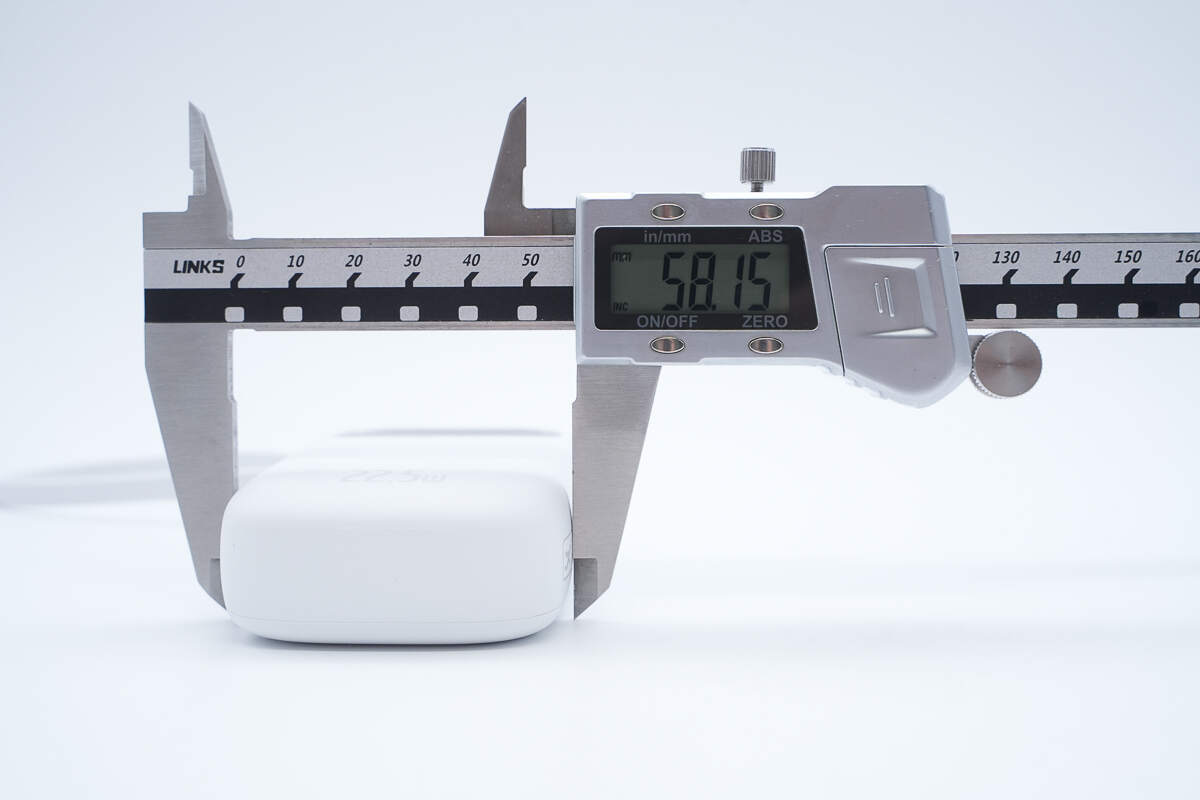

宽度为58.15mm。

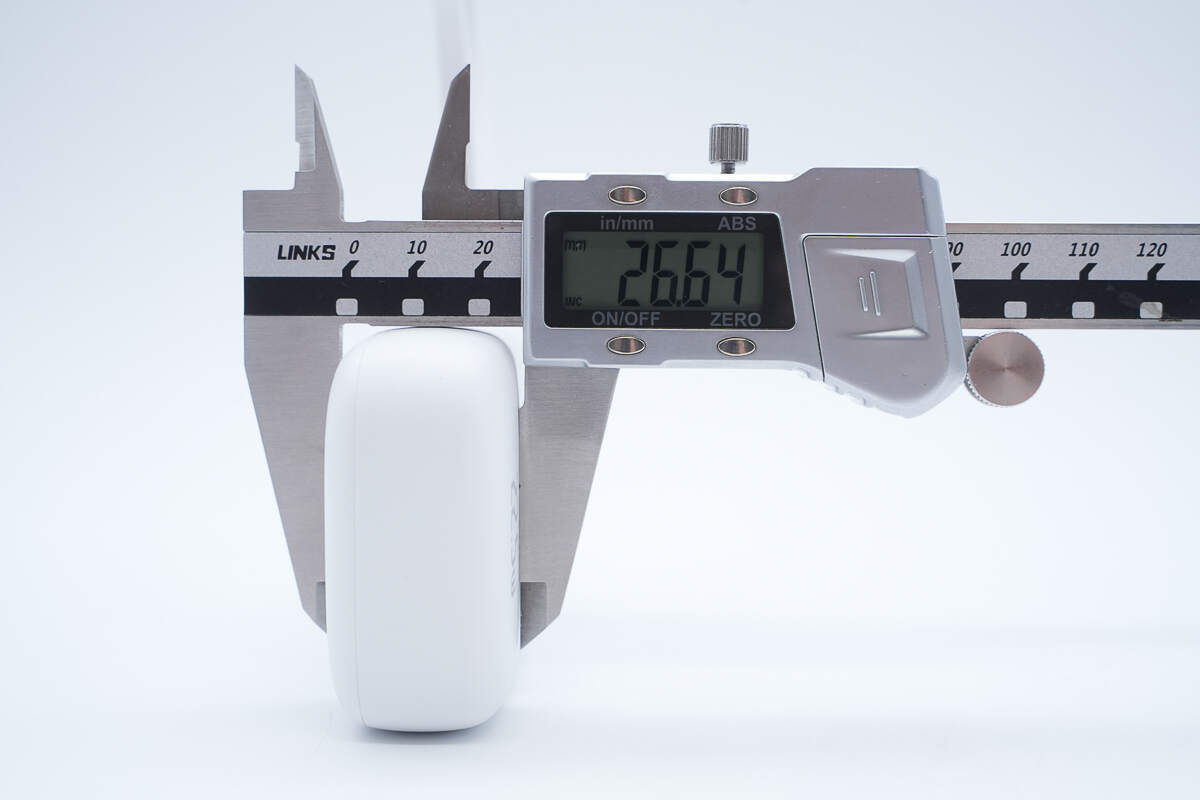

厚度为26.64mm。

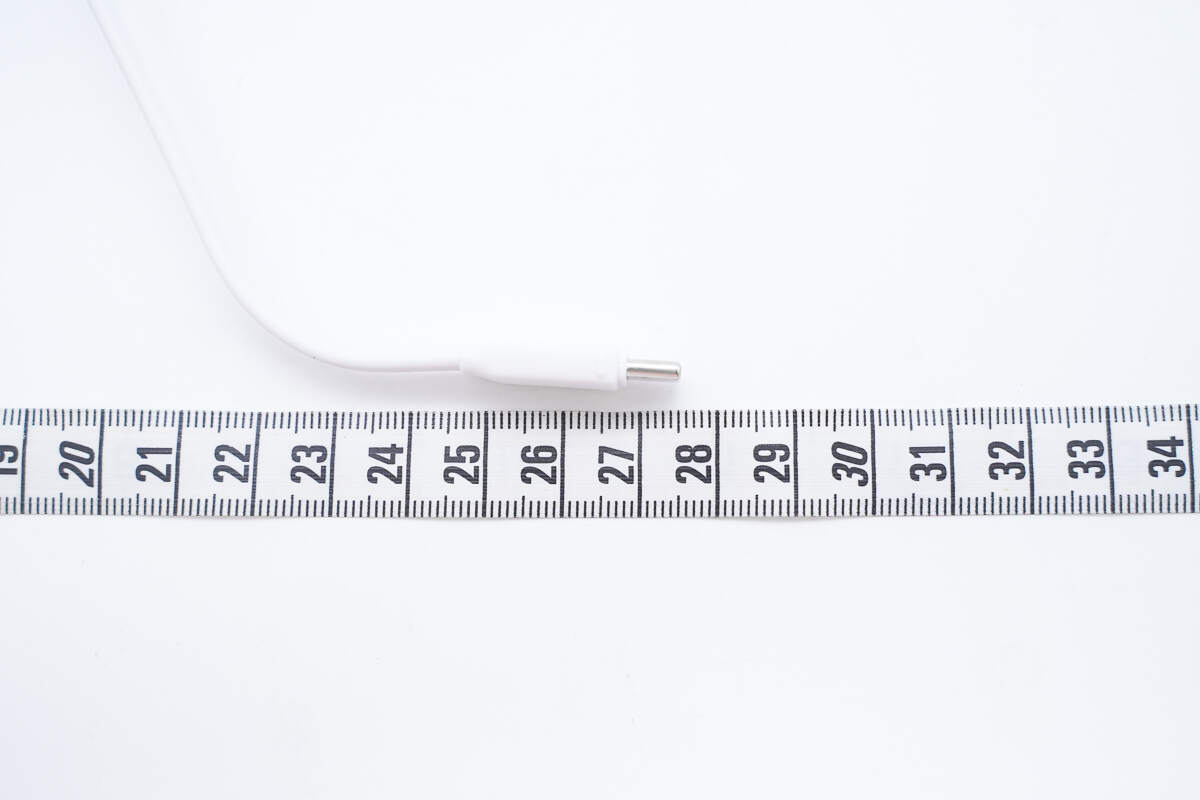

另外测得USB-C线长度约为27.5cm。

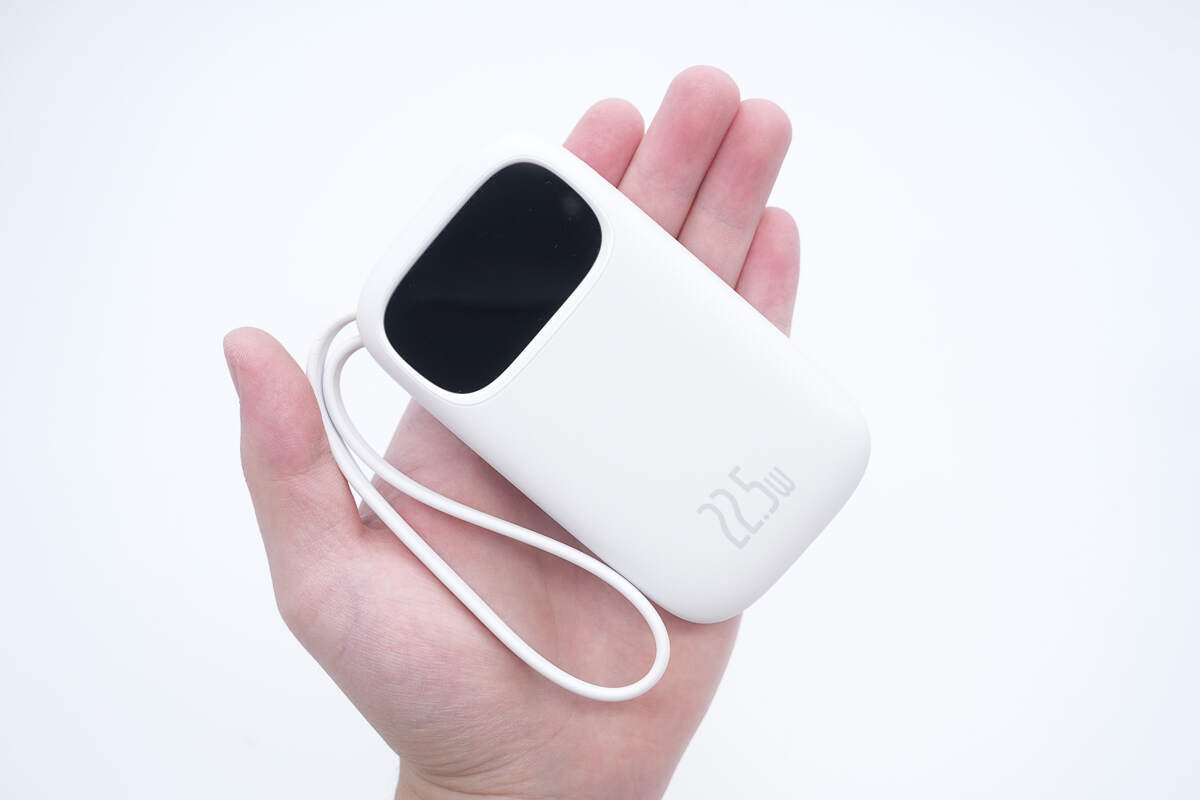

产品拿在手上的大小直观感受。

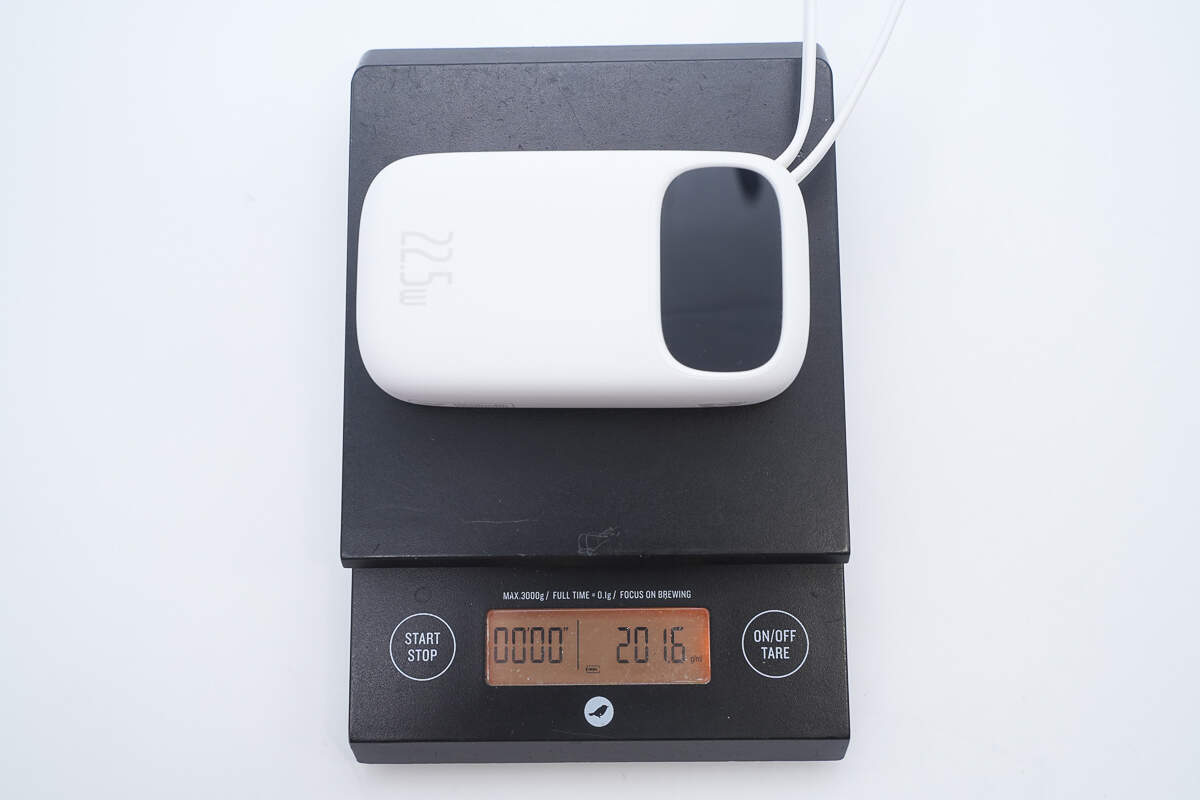

另外测得移动电源重量约为202g。

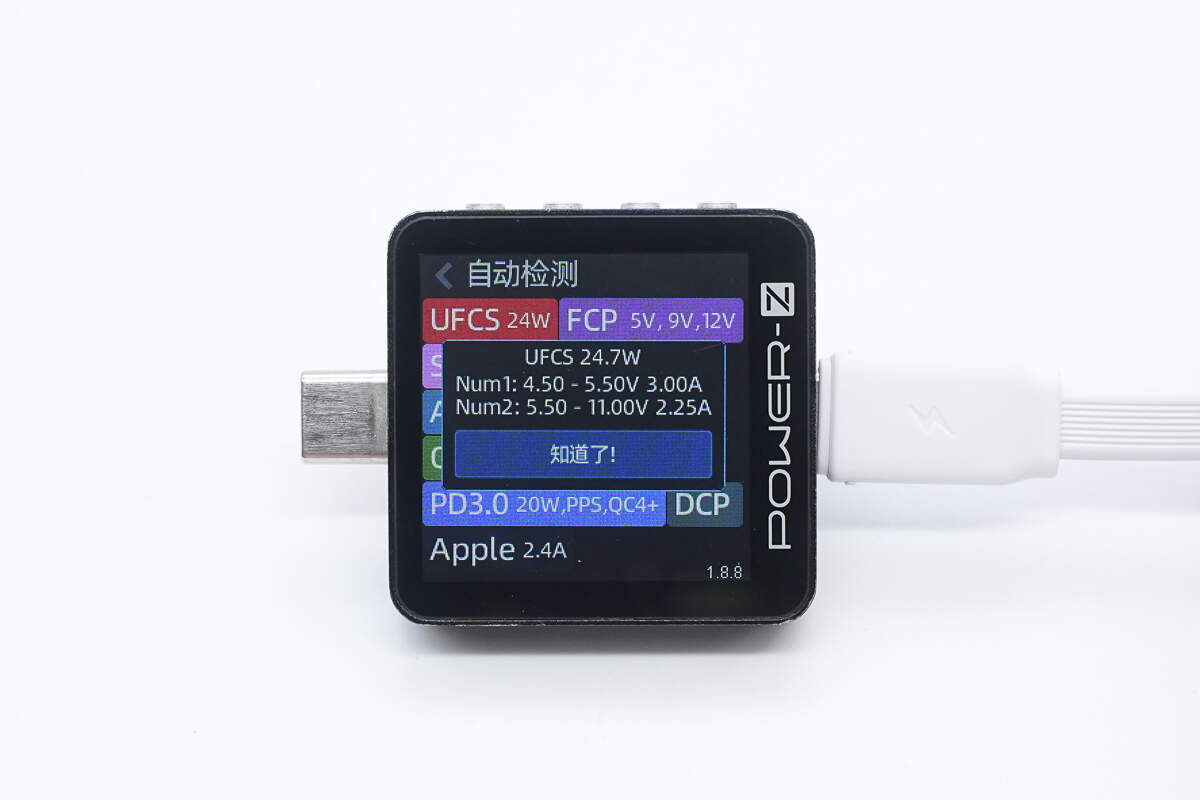

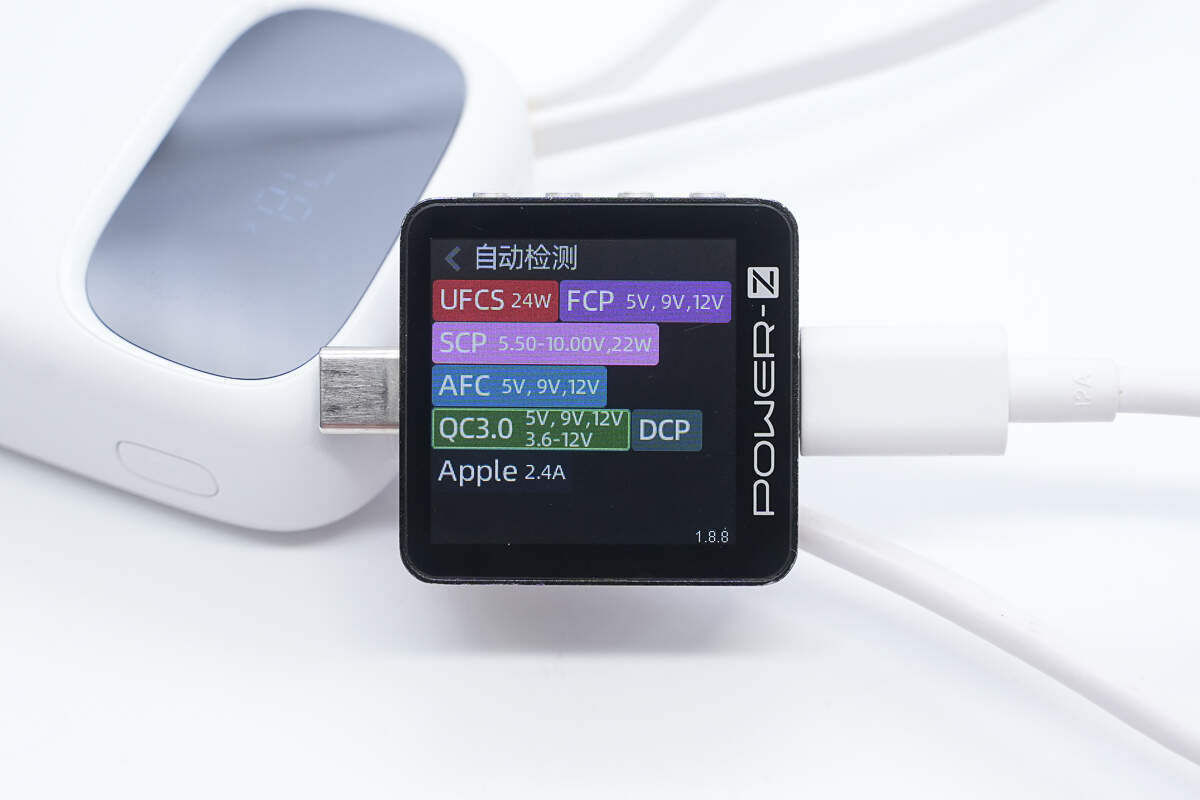

使用ChargerLAB POWER-Z KM003C测得USB-C线支持UFCS、FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

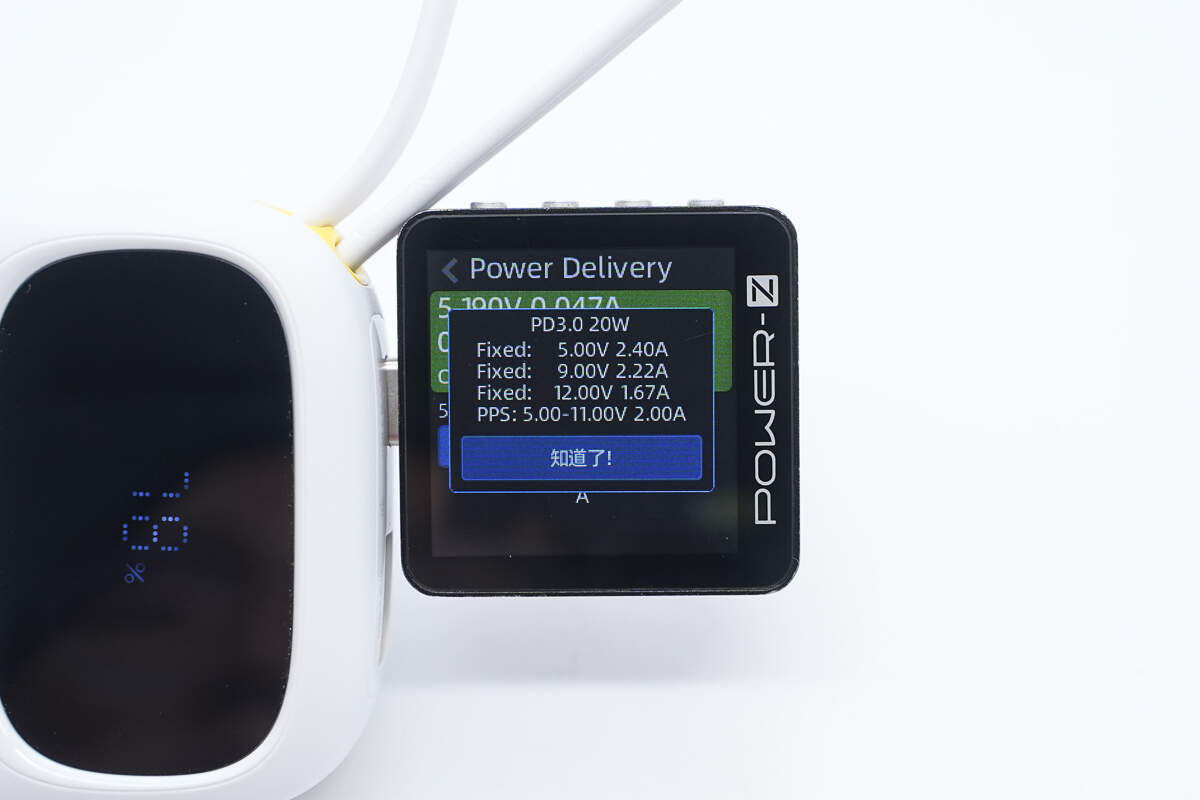

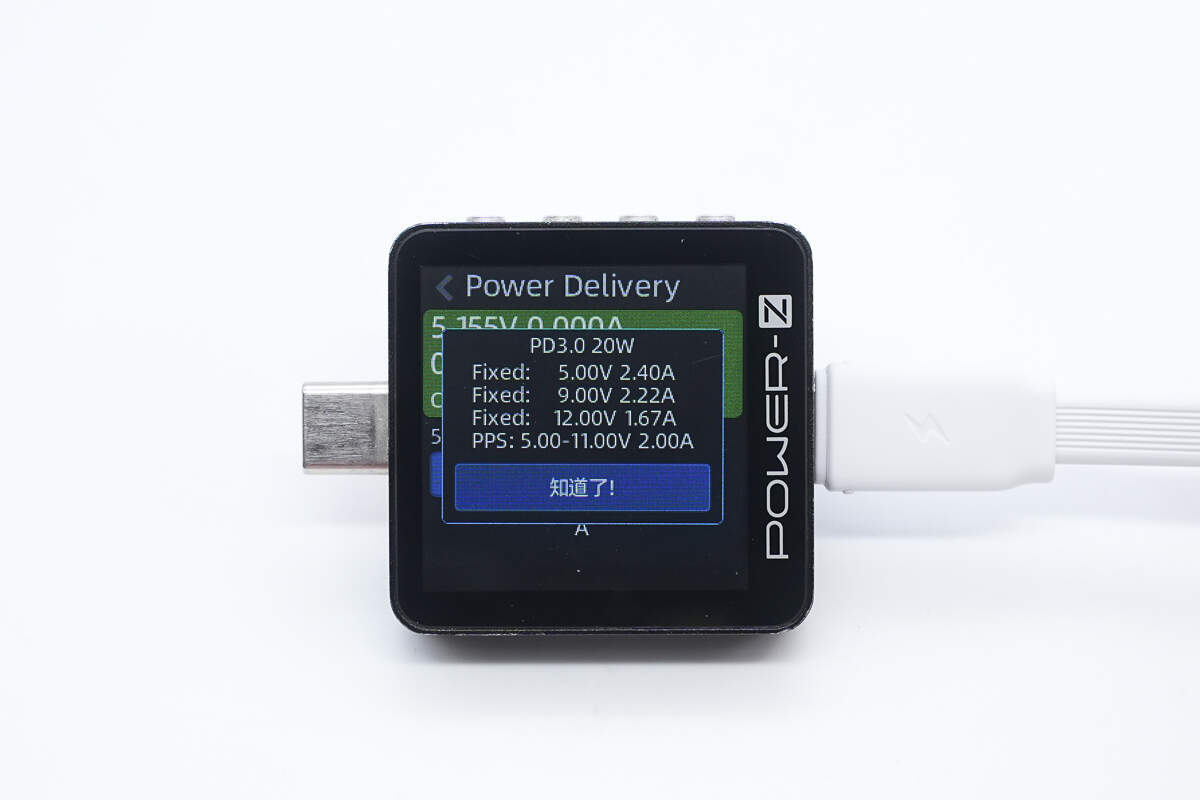

PDO报文显示USB-C线还具备5V2.4A、9V2.22A、12V1.67A三组固定电压档位，以及5-11V2A一组PPS电压档位。

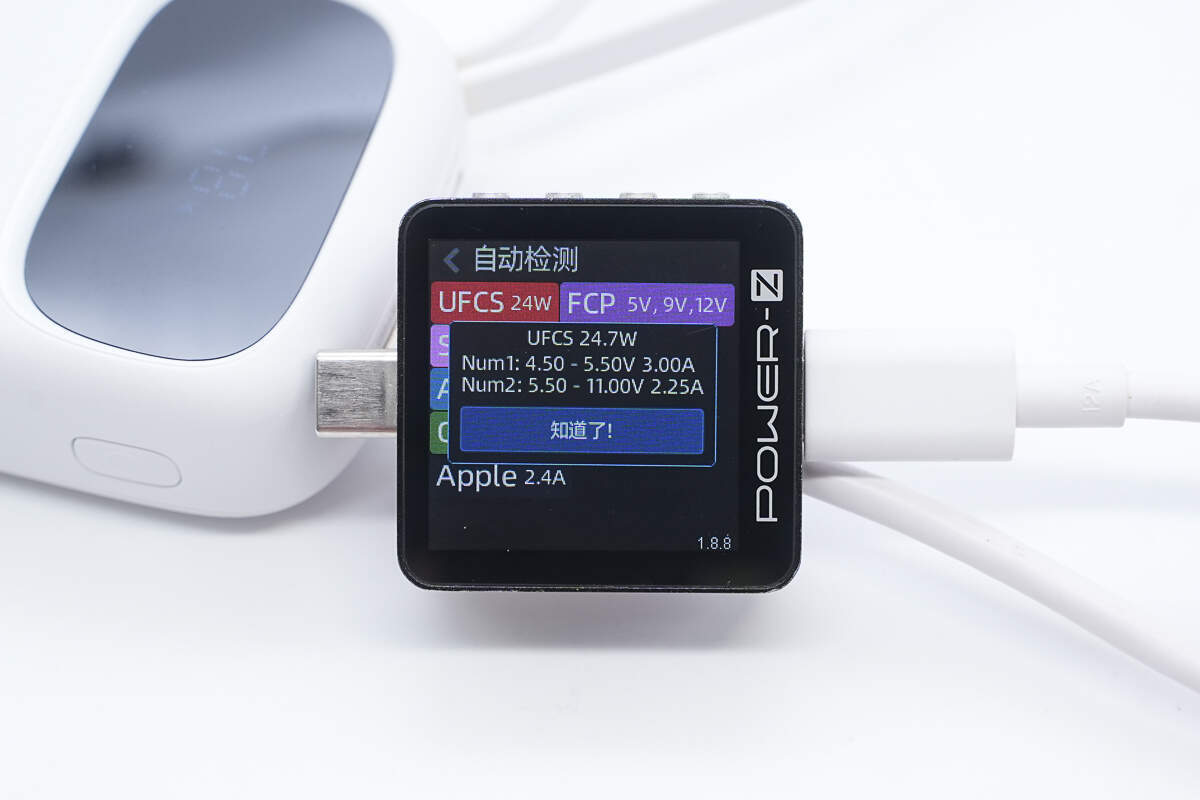

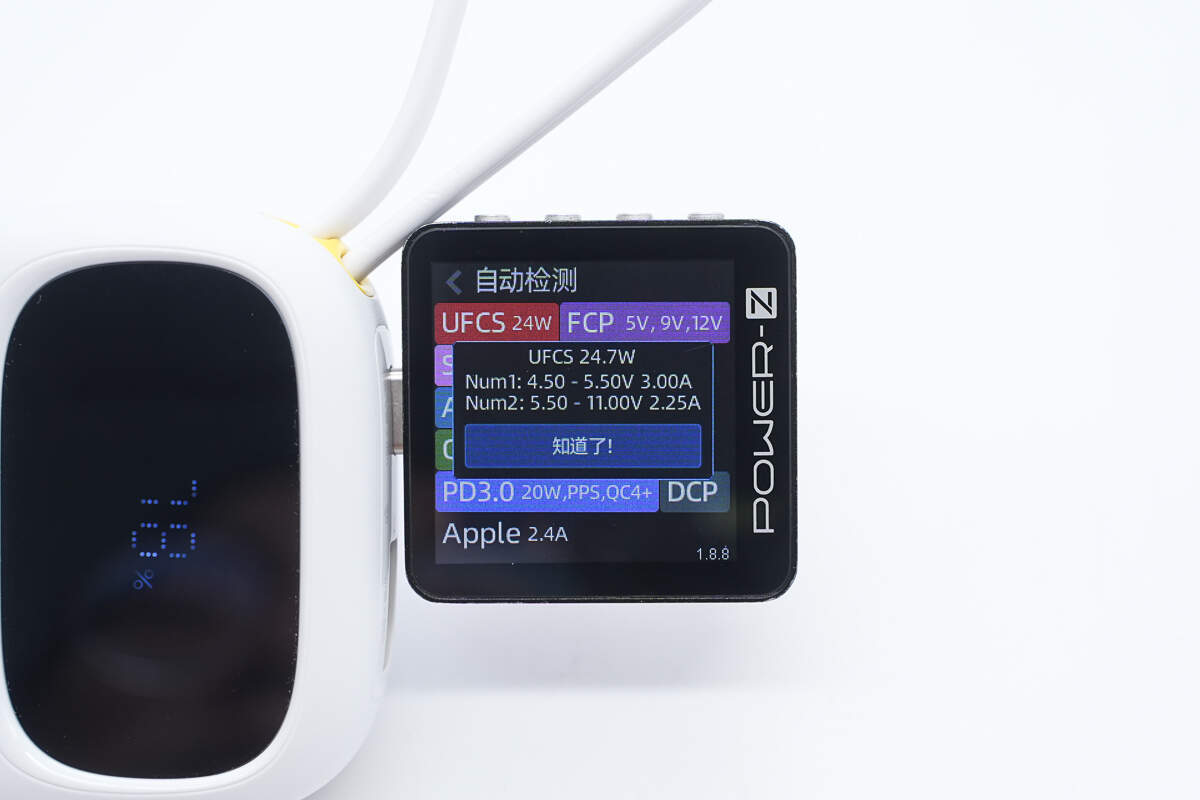

测得UFCS融合快充具备4.5-5.5V3A、5.5-11V2.25A两组电压档位。

测得USB-C口兼容协议和USB-C线的相同。

此外PDO报文也一样。

支持的UFCS融合快充同样具备4.5-5.5V3A、5.5-11V2.25A两组电压档位。

测得USB-A口支持UFCS、FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。

另外测得UFCS融合快充同样具备4.5-5.5V3A、5.5-11V2.25A两组电压档位。

倍思22.5W数显快充移动电源拆解

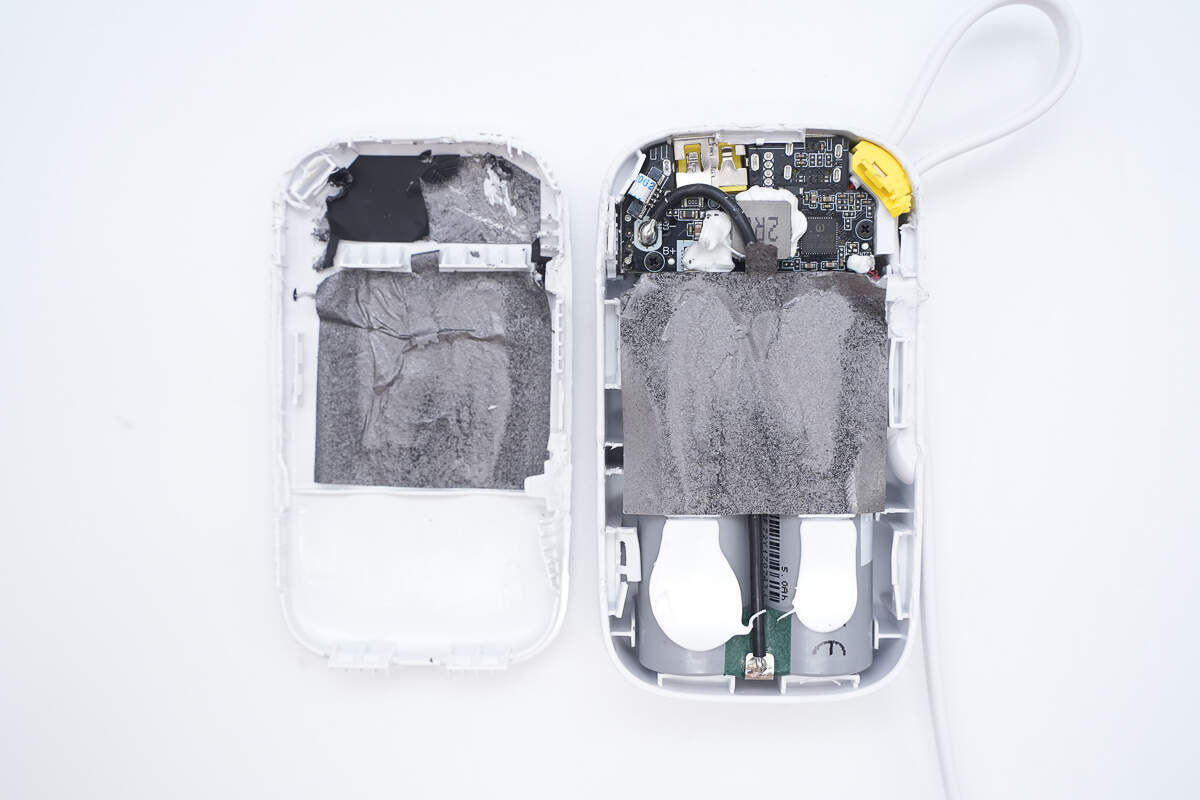

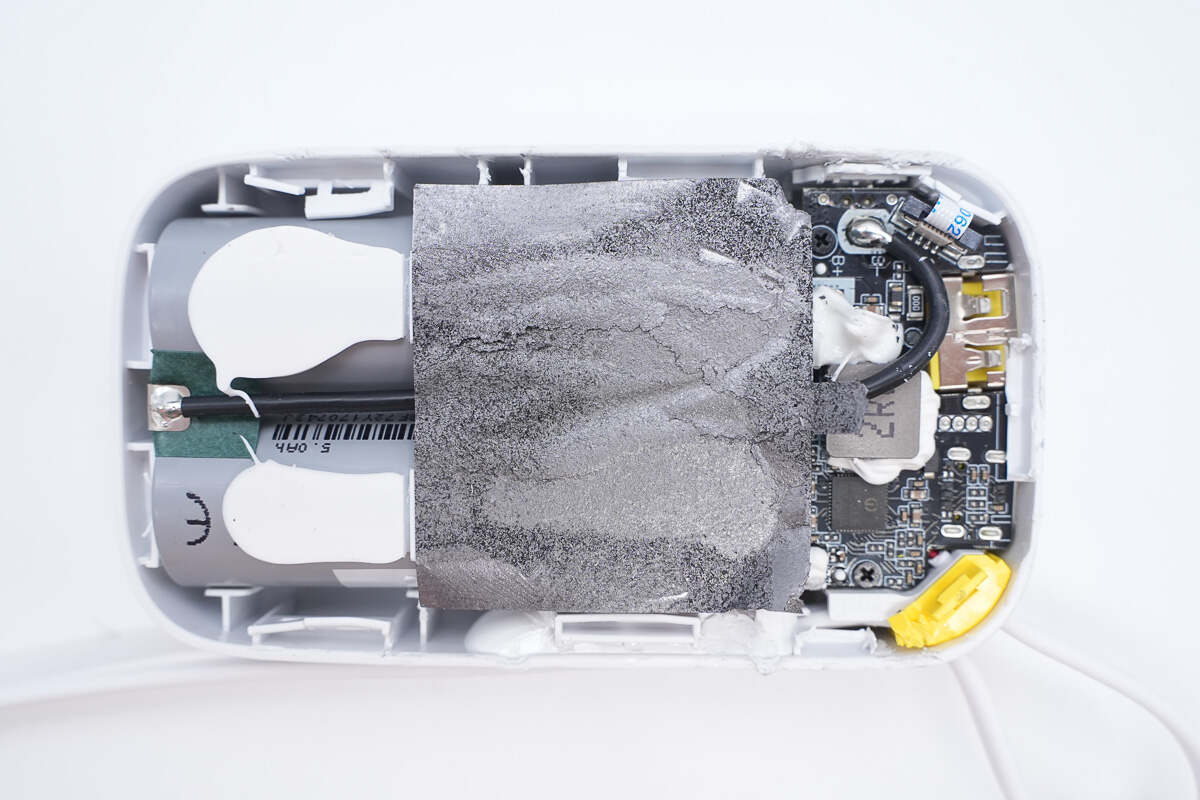

将移动电源外壳拆开，采用卡扣固定封装，壳体内侧贴有石墨散热贴纸。

PCB板采用螺丝进行固定，电芯打胶加固。

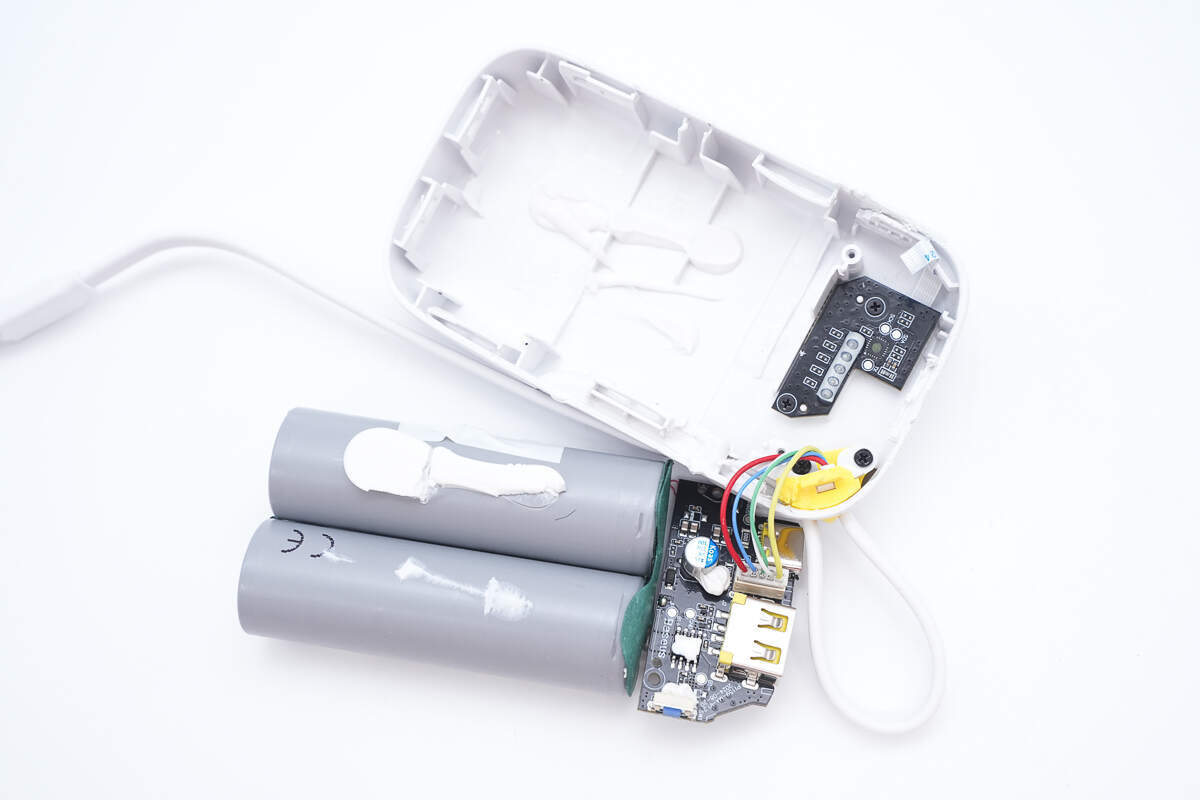

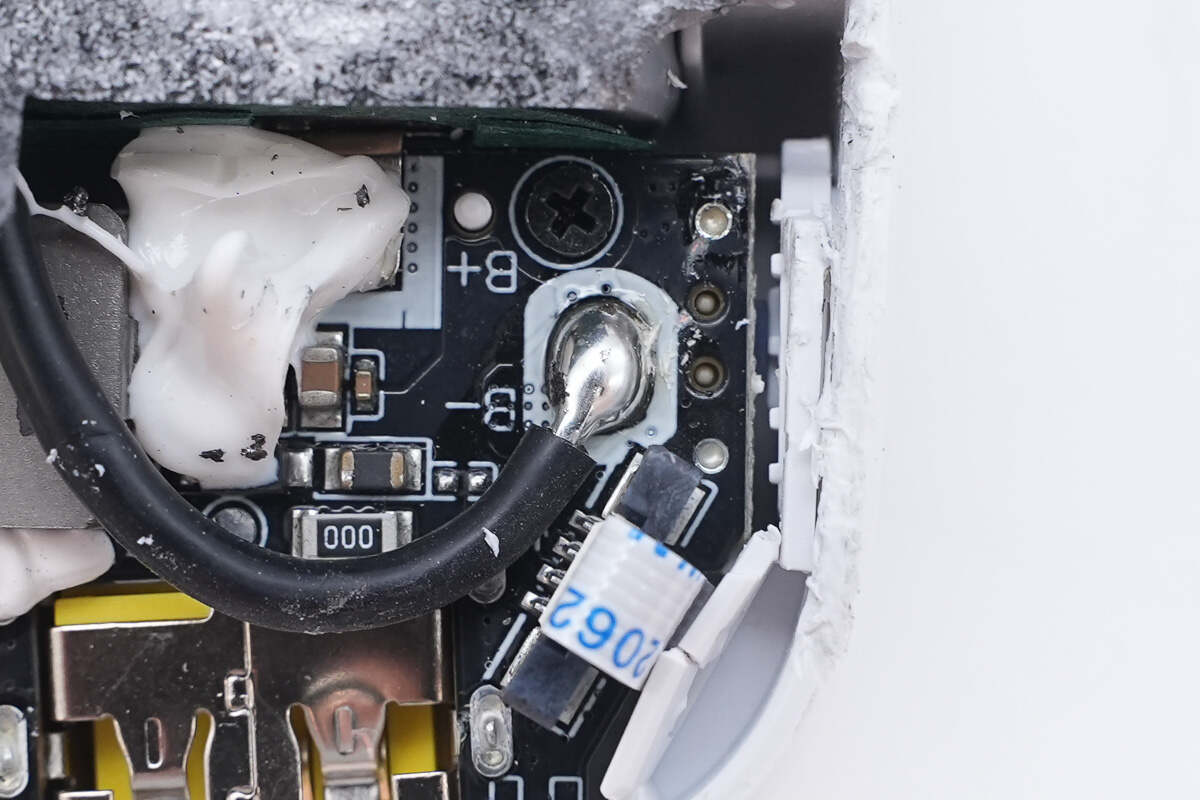

电芯通过导线与主控PCB板锡焊连接，数显屏则采用排线连接，并且为插拔式设计。

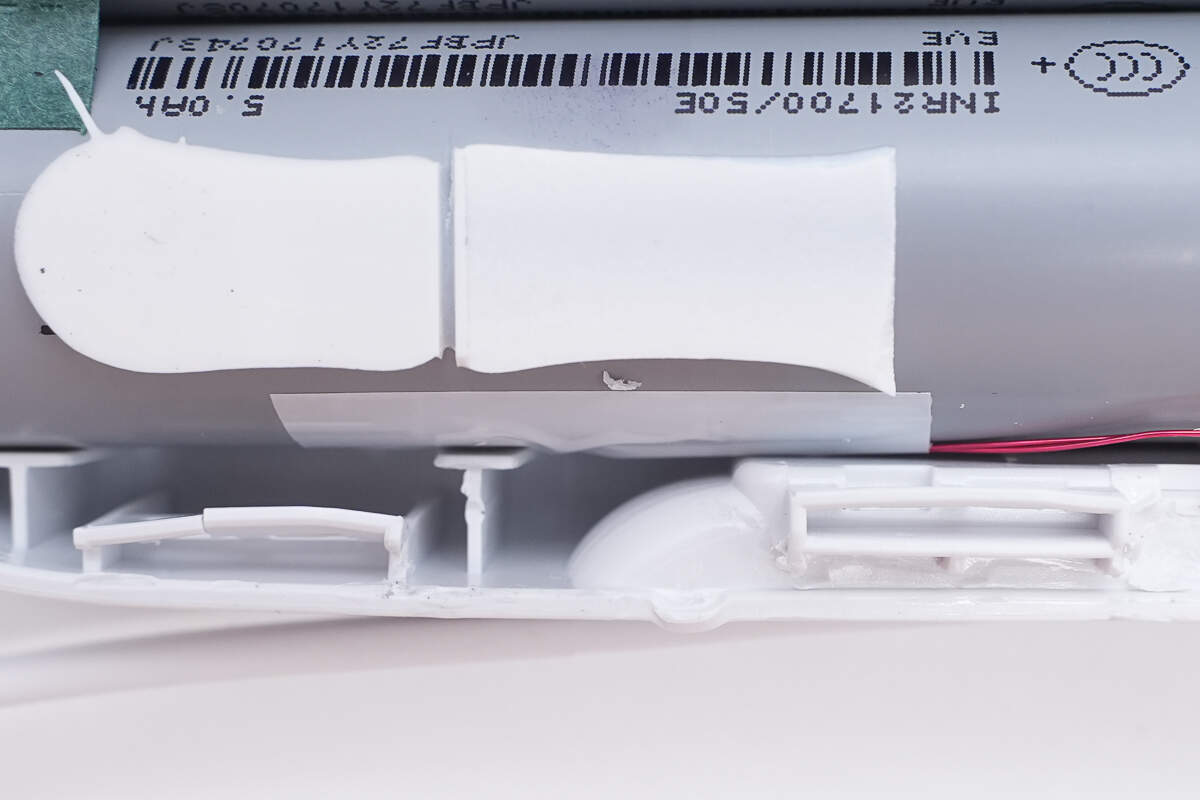

电芯一侧用胶带固定热敏电阻进行温度监控。

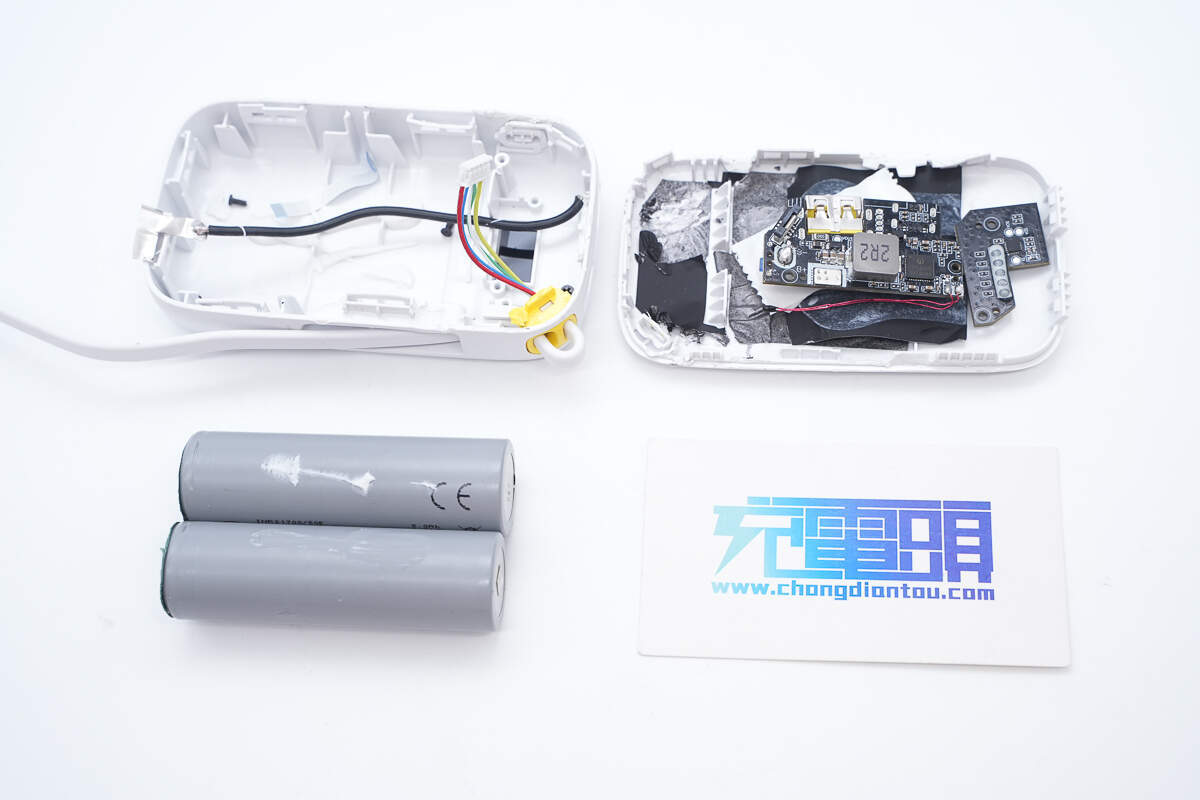

将主控PCB板和电芯取出，USB-C线也是插拔式连接，数显屏所在小板也是采用螺丝进行固定。

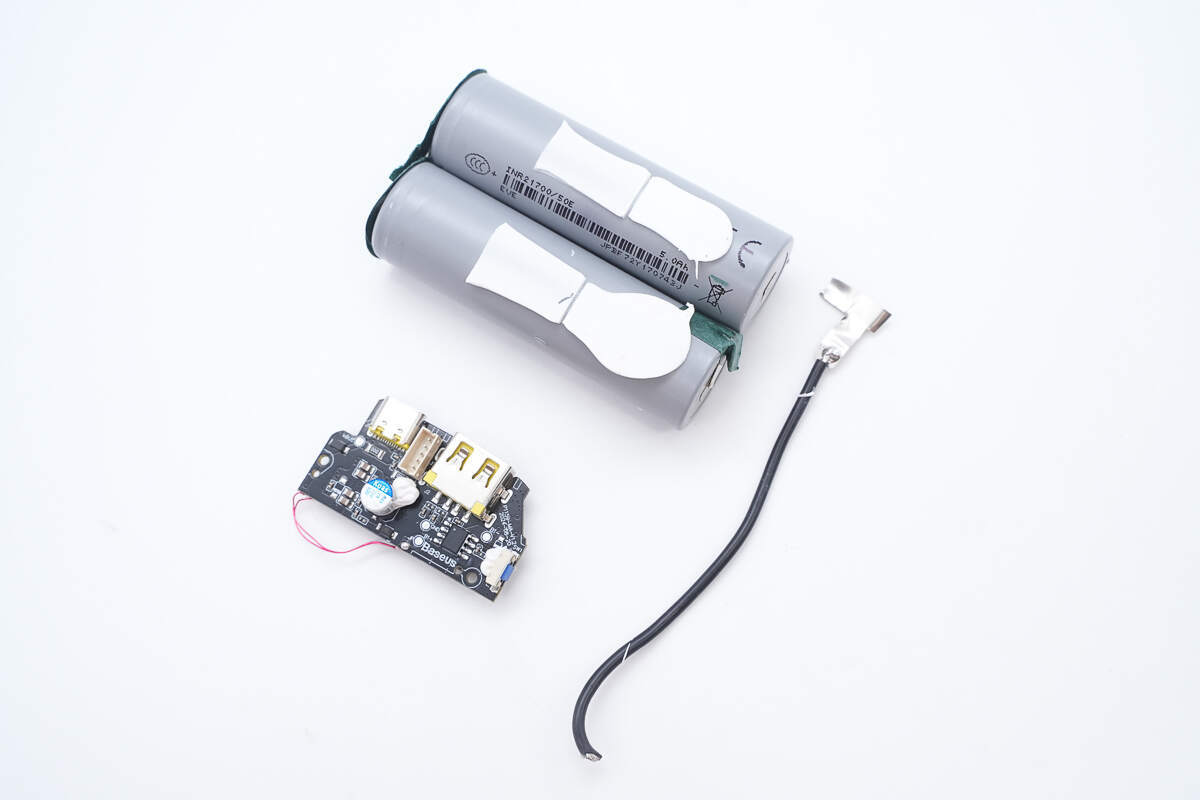

将电芯与主板分离。

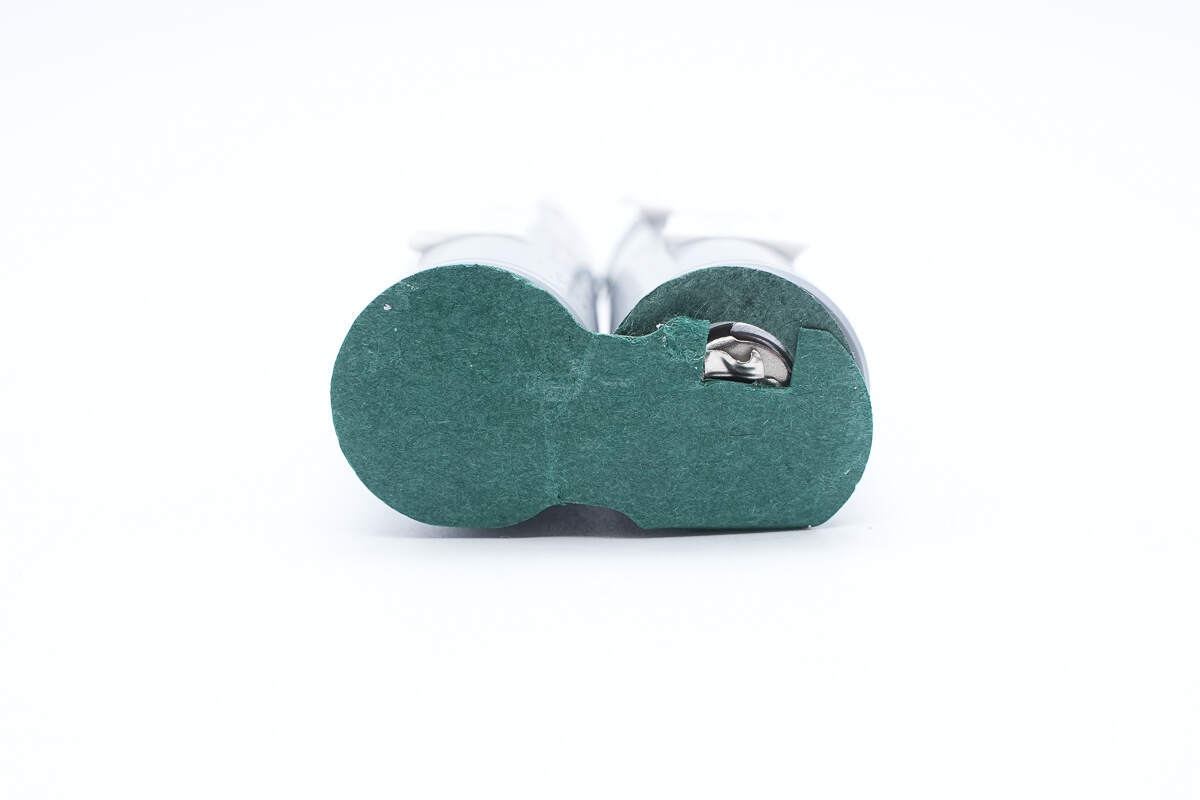

电芯一端贴有青稞绝缘纸。

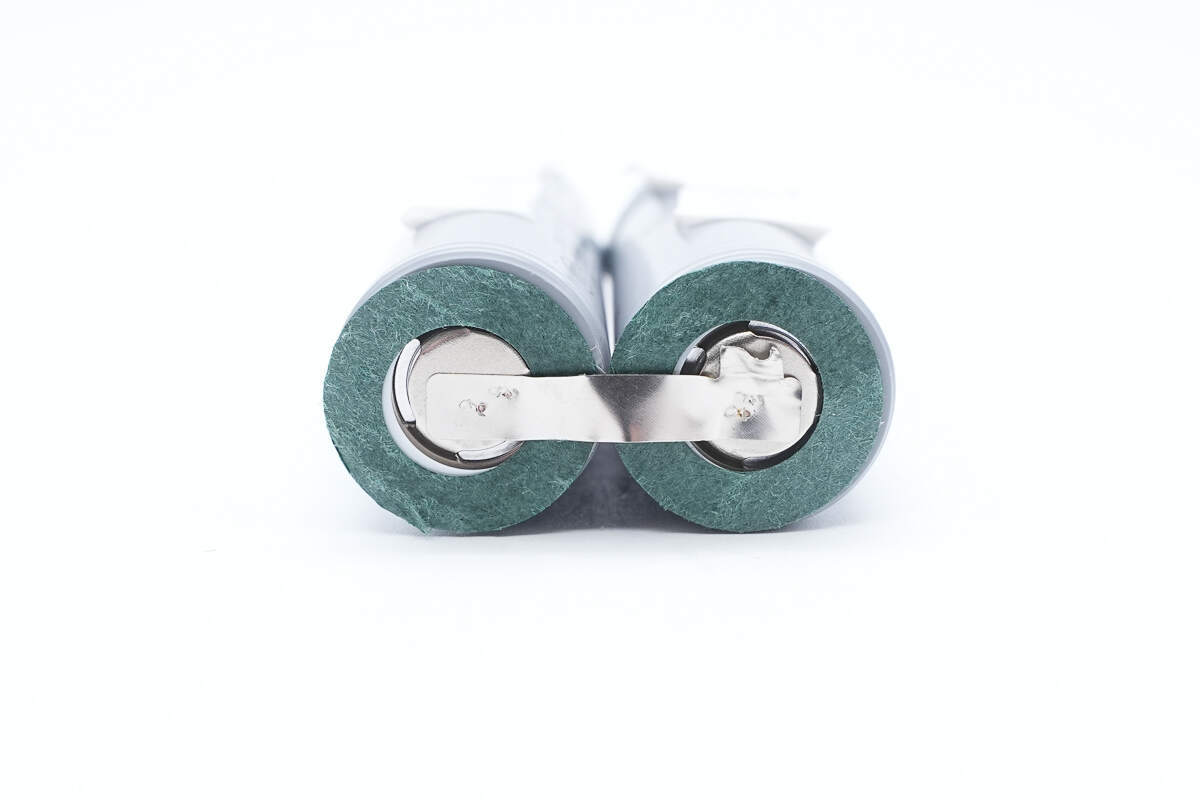

另一端外圈也贴有青稞绝缘纸，此外两颗电芯采用镍片点焊连接。

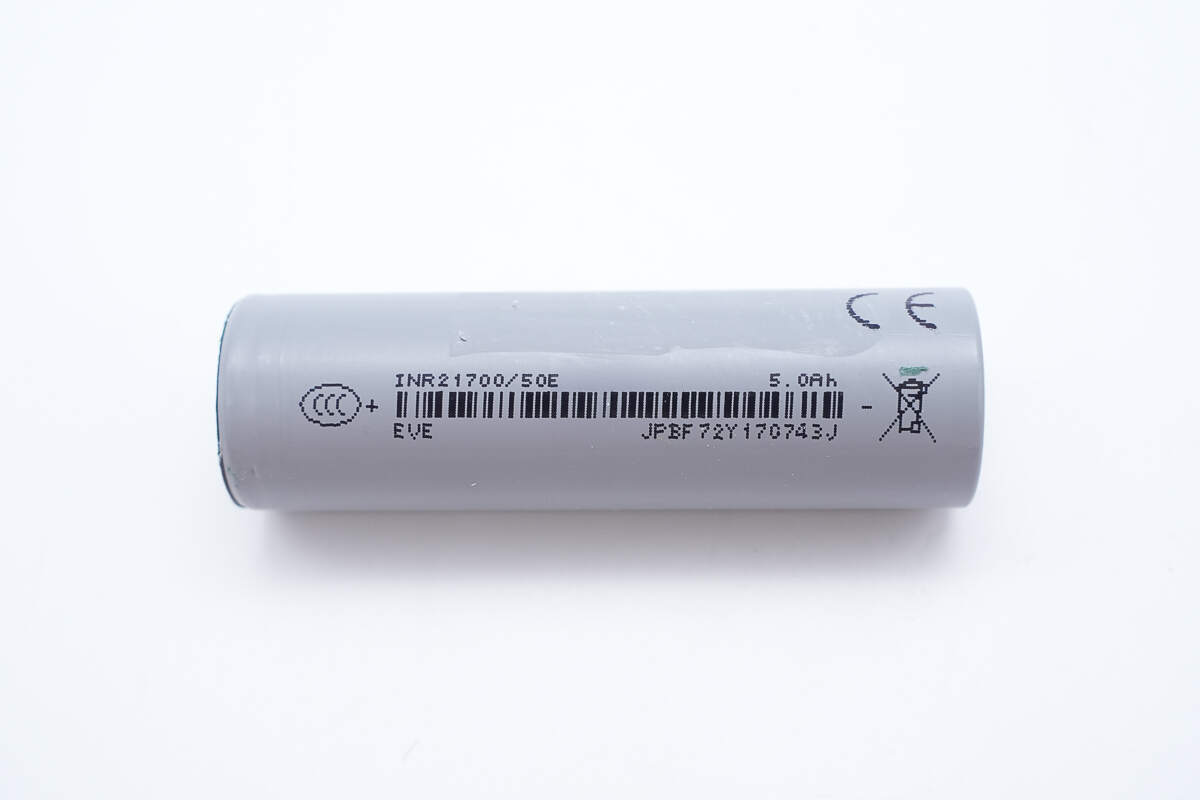

两颗21700电芯来自EVE亿纬锂能，型号INR21700/50E，容量为5Ah，为车规级电芯，通过了CCC、CE认证。

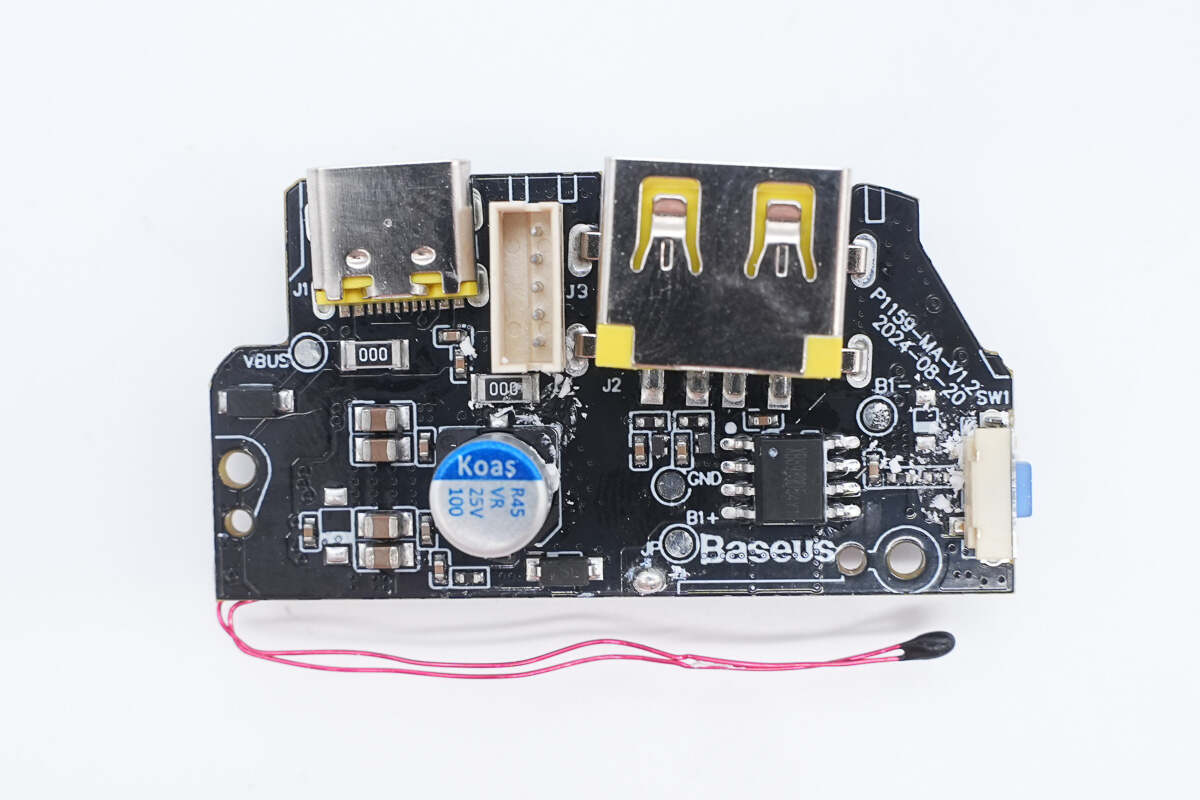

PCB主板正面设有锂电保护芯片以及滤波固态电容。

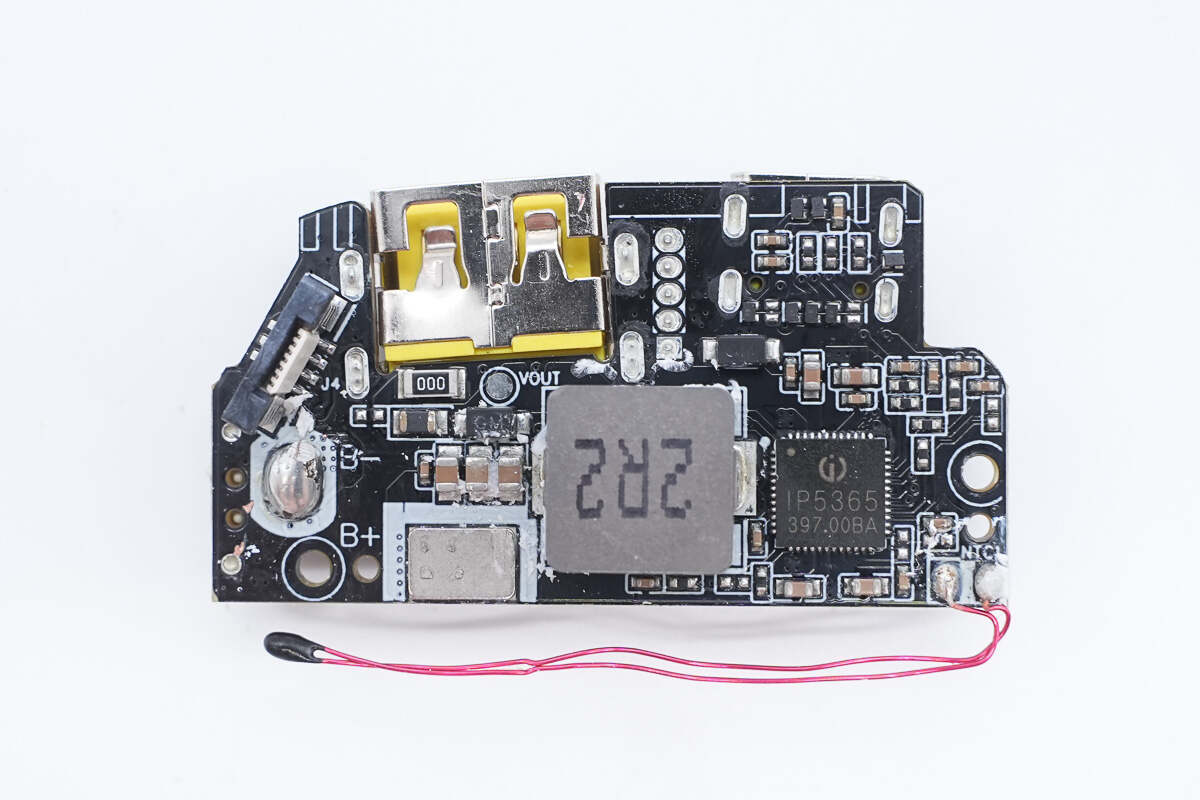

另一面设有移动电源SoC芯片、升降压电感，并焊接有热敏电阻。

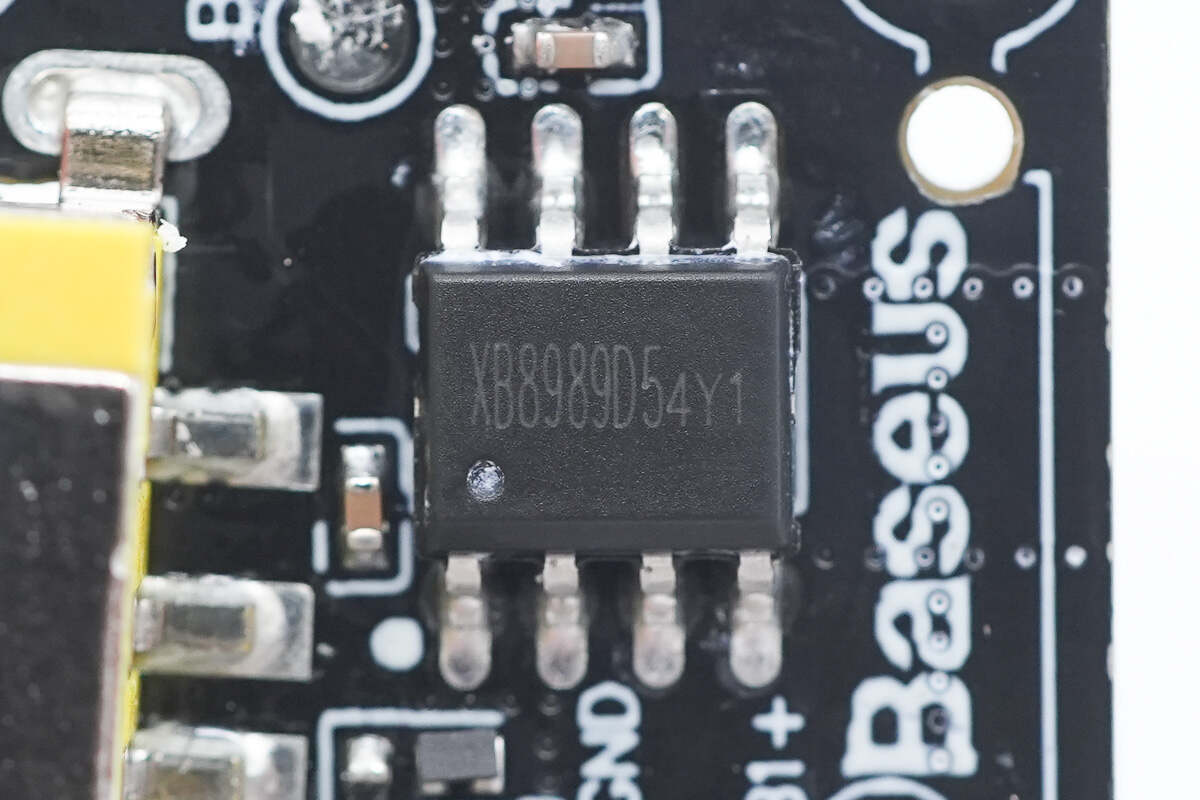

锂电保护芯片来自赛芯微，型号XB8989D5F，这是一款高集成度的锂离子/聚合物电池保护解决方案。该器件集成了先进的功率MOSFET、高精度电压检测电路和延时电路，采用ESOP8封装，仅需一个外部元件，是电池包有限空间内的理想选择。

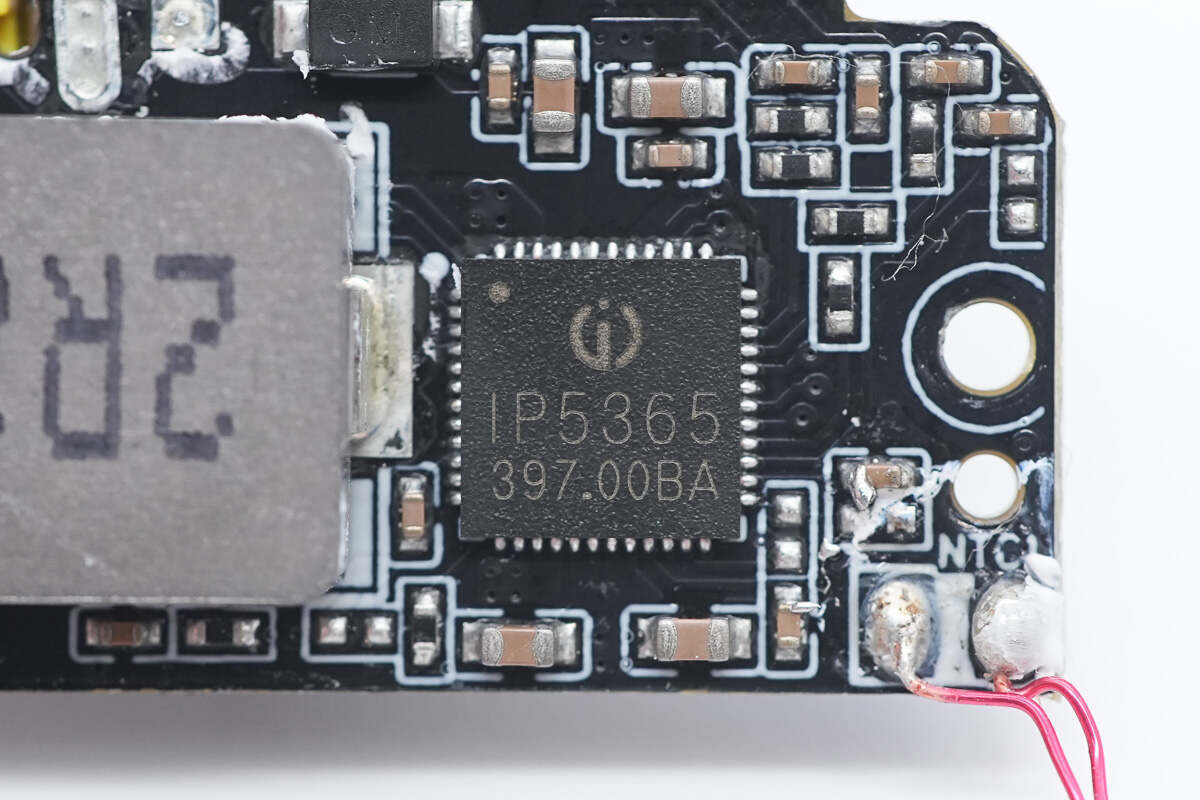

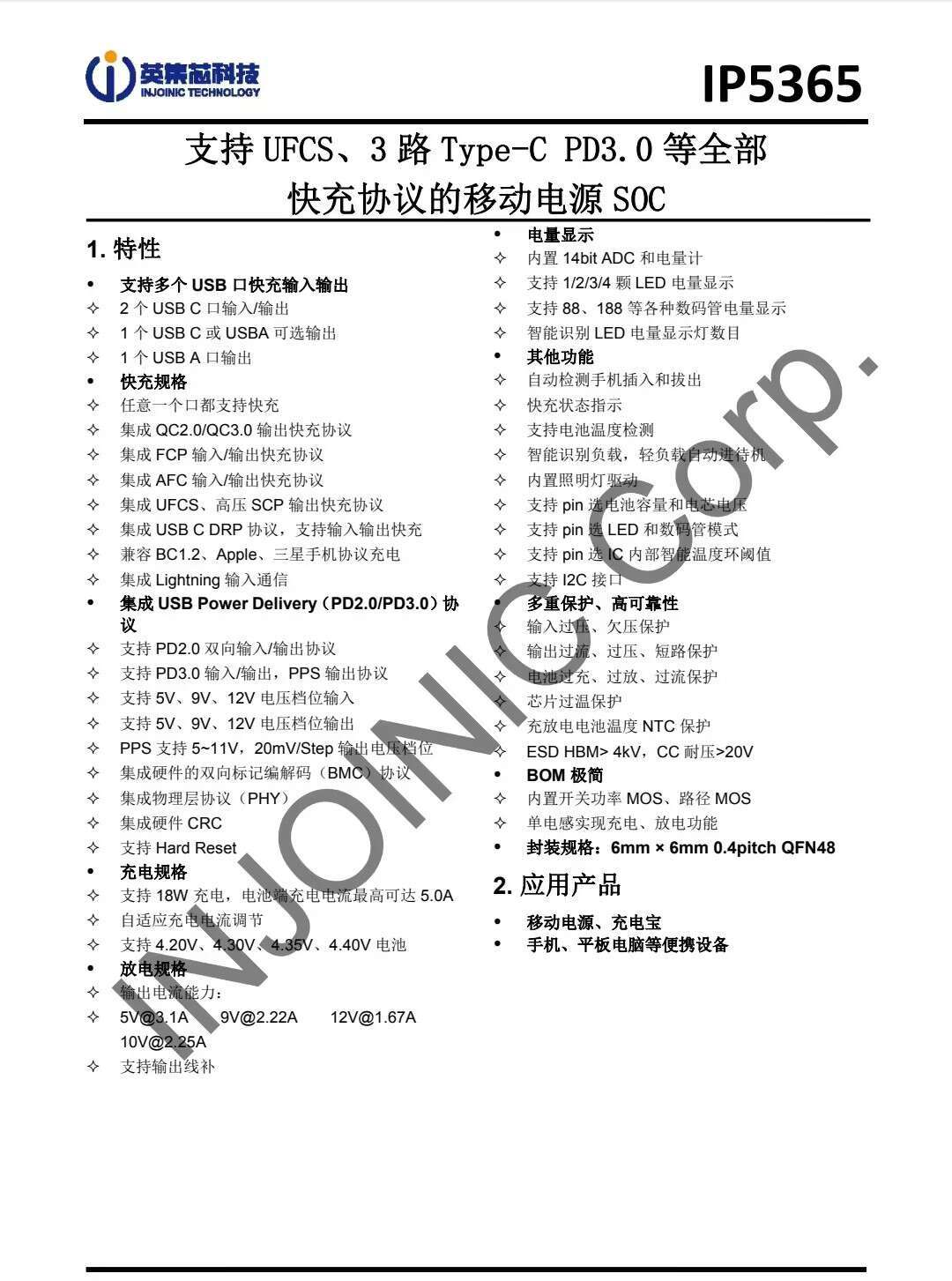

移动电源SOC芯片来自英集芯，型号IP5365，芯片具备两个USB-C接口输入和输出，一个USB-C接口或USB-A口输出，一个USB-A口输入，共计支持三路USB-C接口，且任一接口均支持快充。芯片支持PD3.0快充，PPS快充和UFCS融合快充，支持AFC、FCP、SCP、QC2.0/3.0快充协议，并集成Lightning输入通信。

IP5365支持18W快速充电，电池端充电电流可达5A，支持4.2V、4.3V、4.35V和4.4V电池应用。芯片内置开关功率MOS、路径MOS，内部集成14位ADC，支持1-4灯LED电量显示，支持88或188数码管电量显示，支持自动开关机，集成输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放和过流保护，芯片内置过热保护，并支持外接NTC进行电池温度保护。

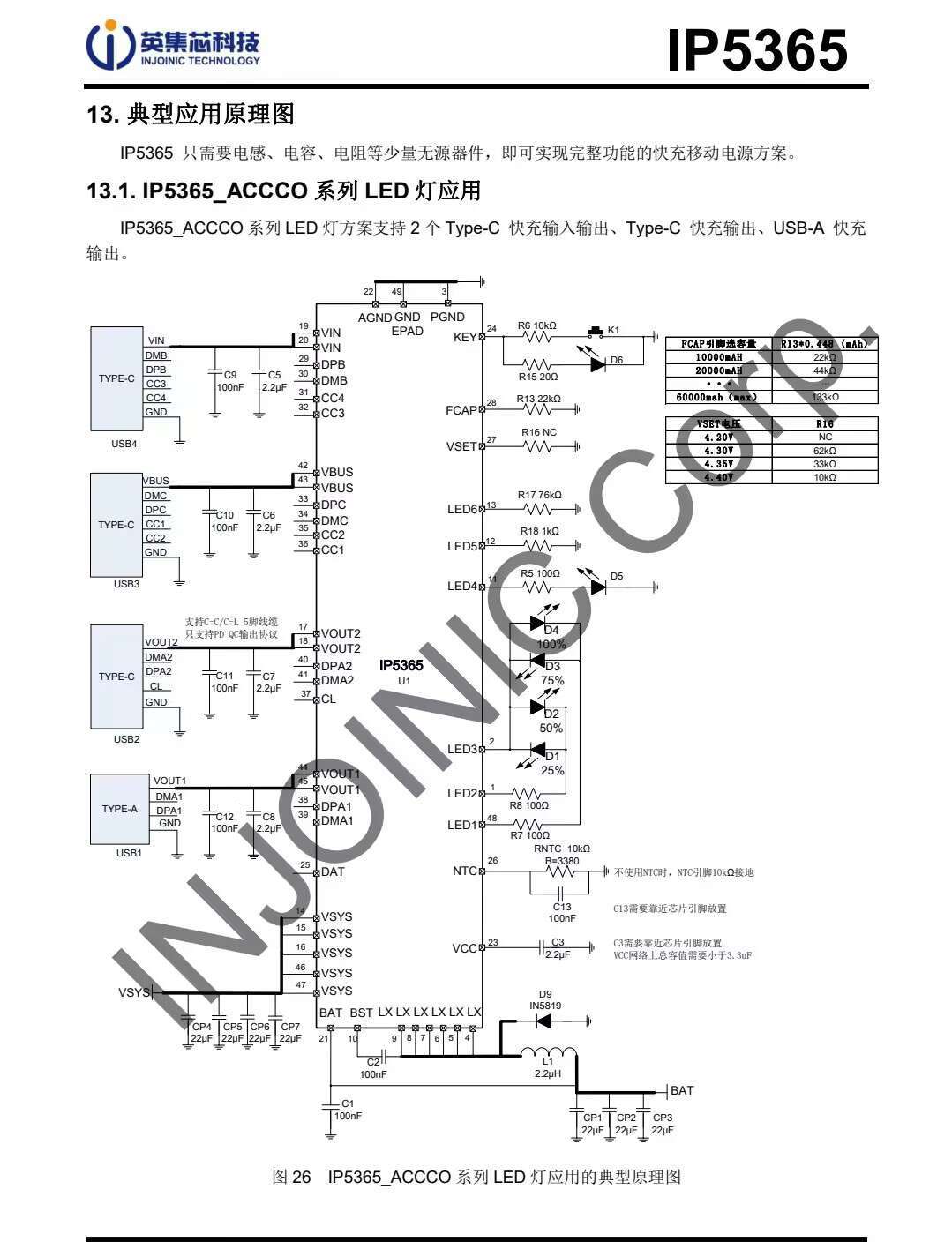

英集芯IP5365应用原理图，相比传统的解决方案，将各个接口的VBUS开关管集成在芯片内部，外围元件十分精简，大幅简化布局和用料。

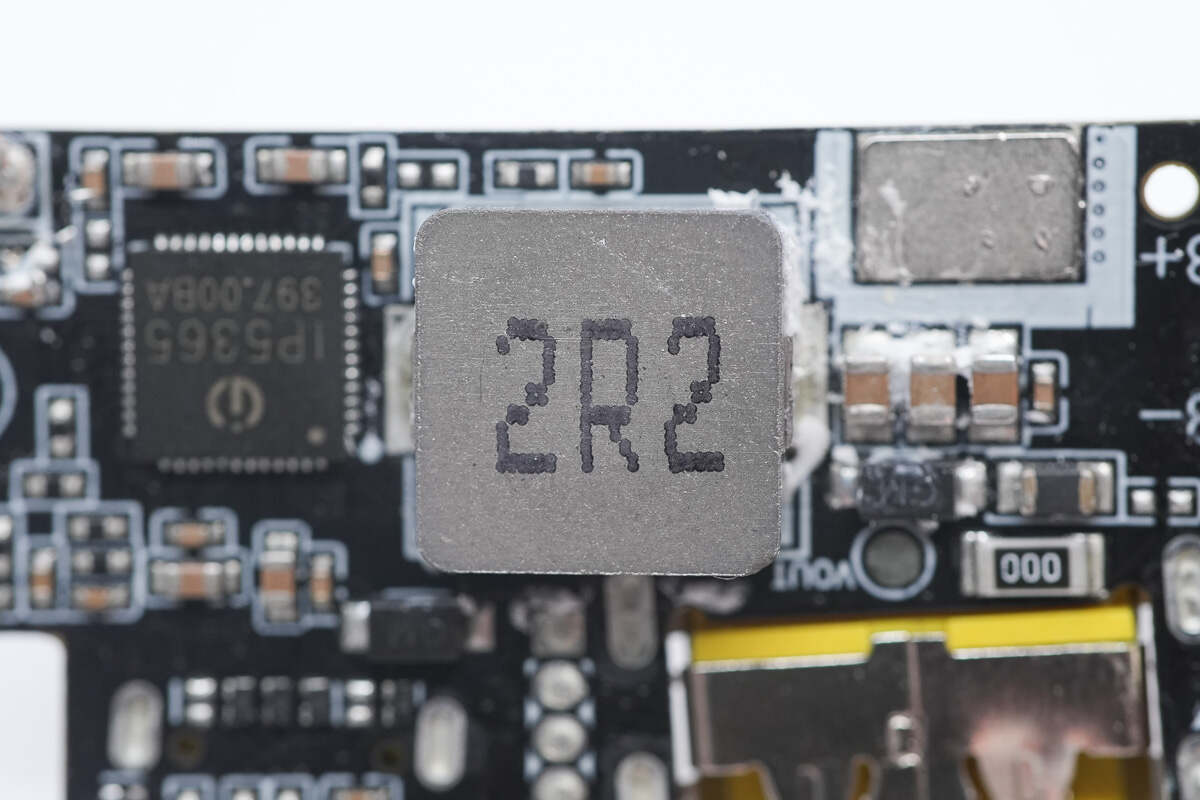

2.2μH升降压电感特写。

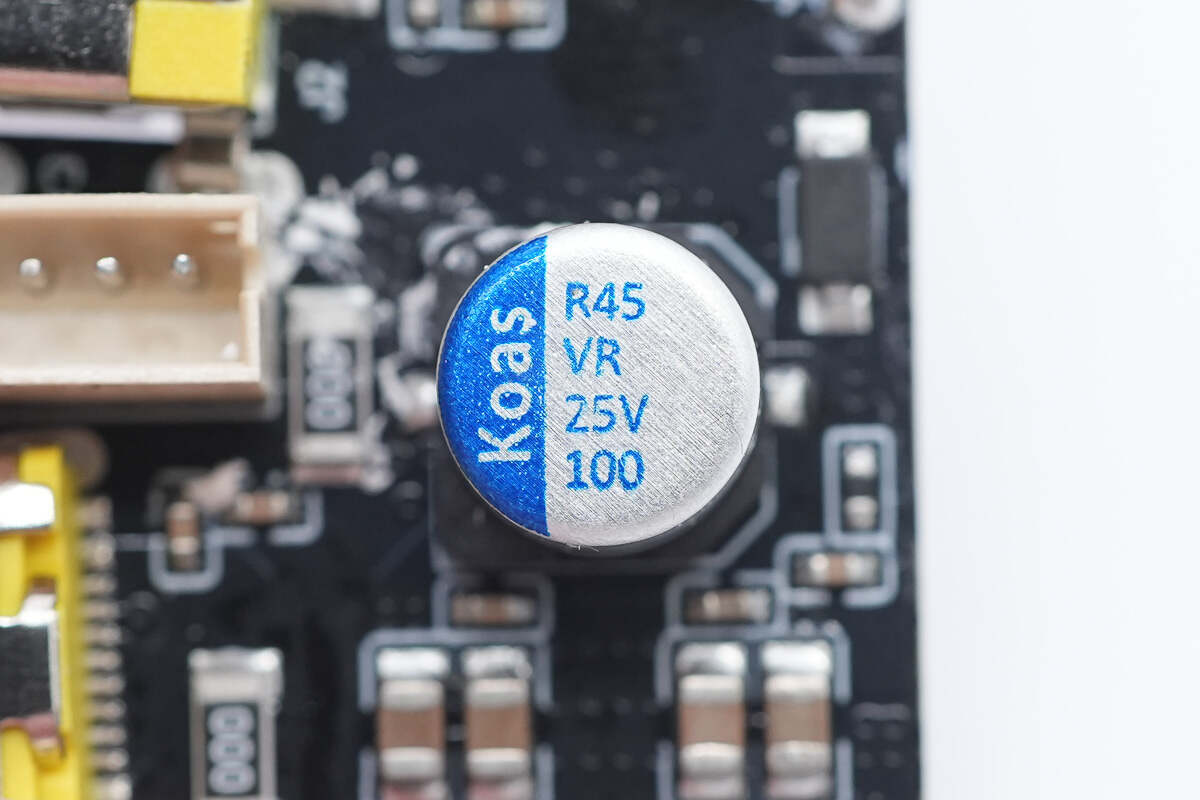

滤波固态电容来自东佳，规格为25V100μF。

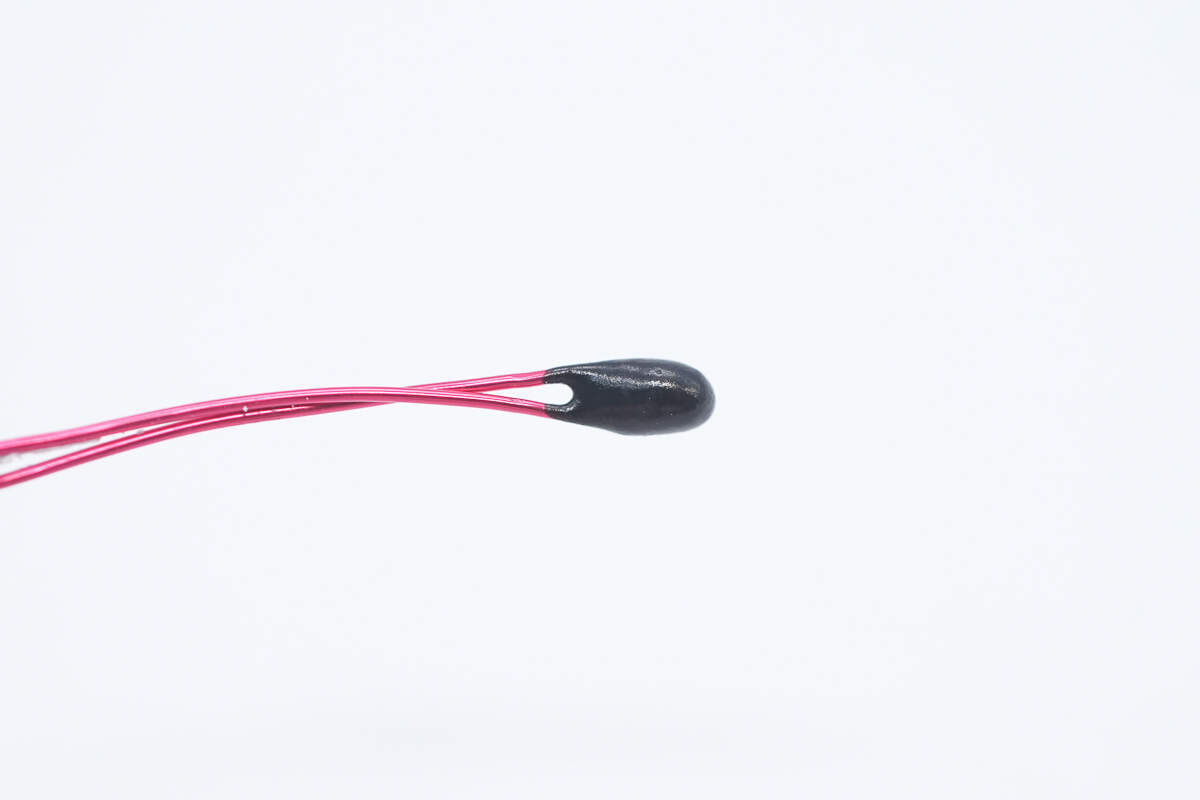

热敏电阻特写。

电源键特写，贴片焊接。

USB-C接口母座特写。

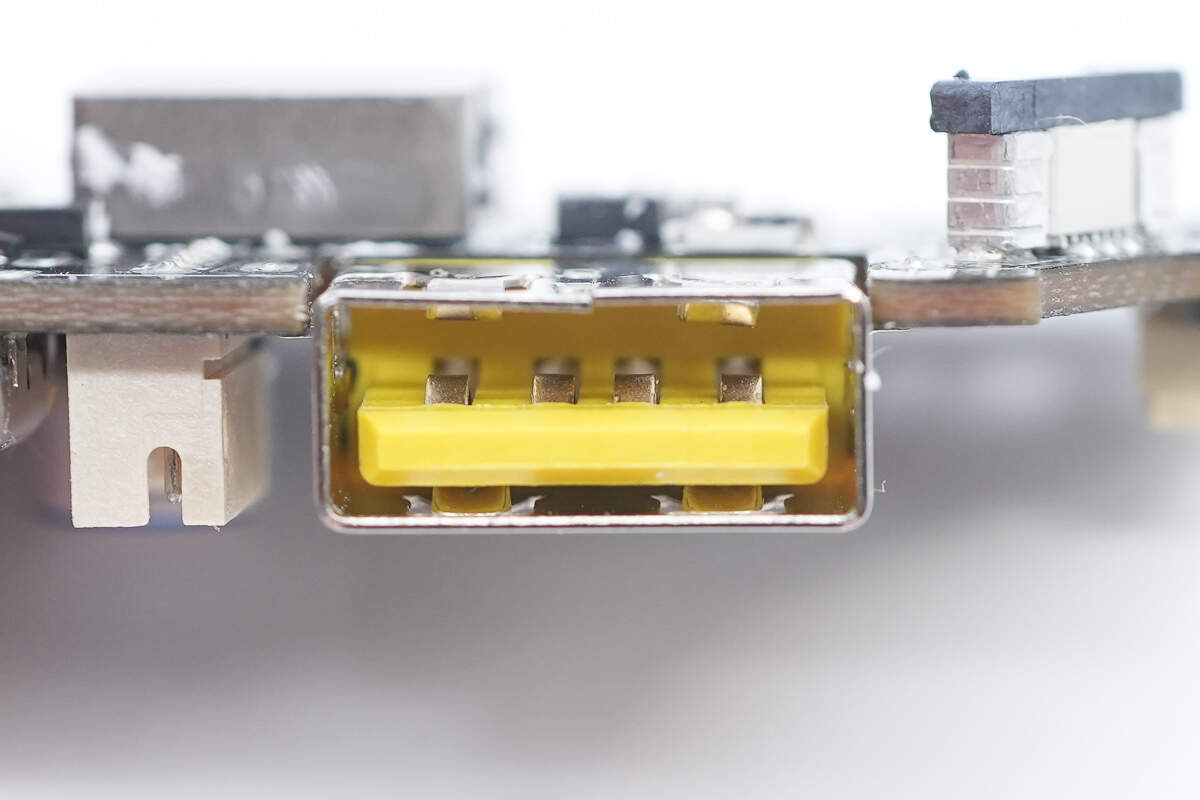

USB-A接口母座特写。

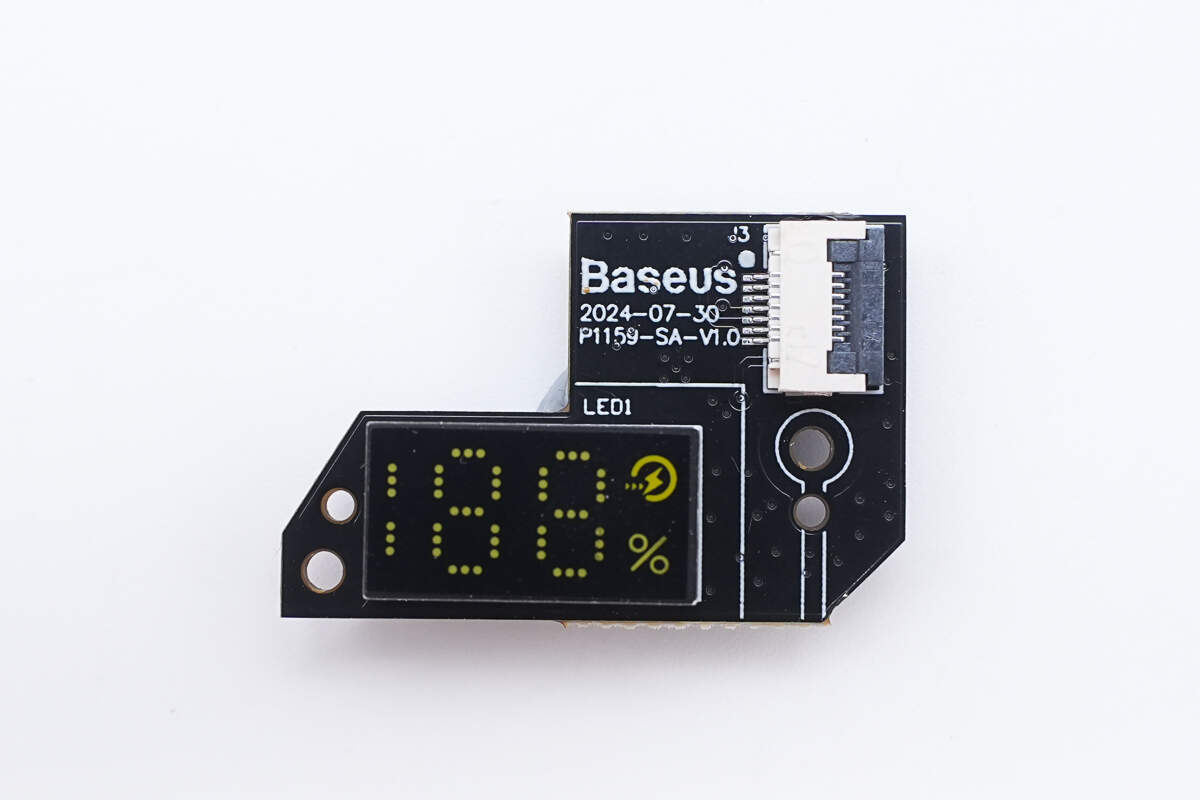

另一块小板正面设有数显屏。

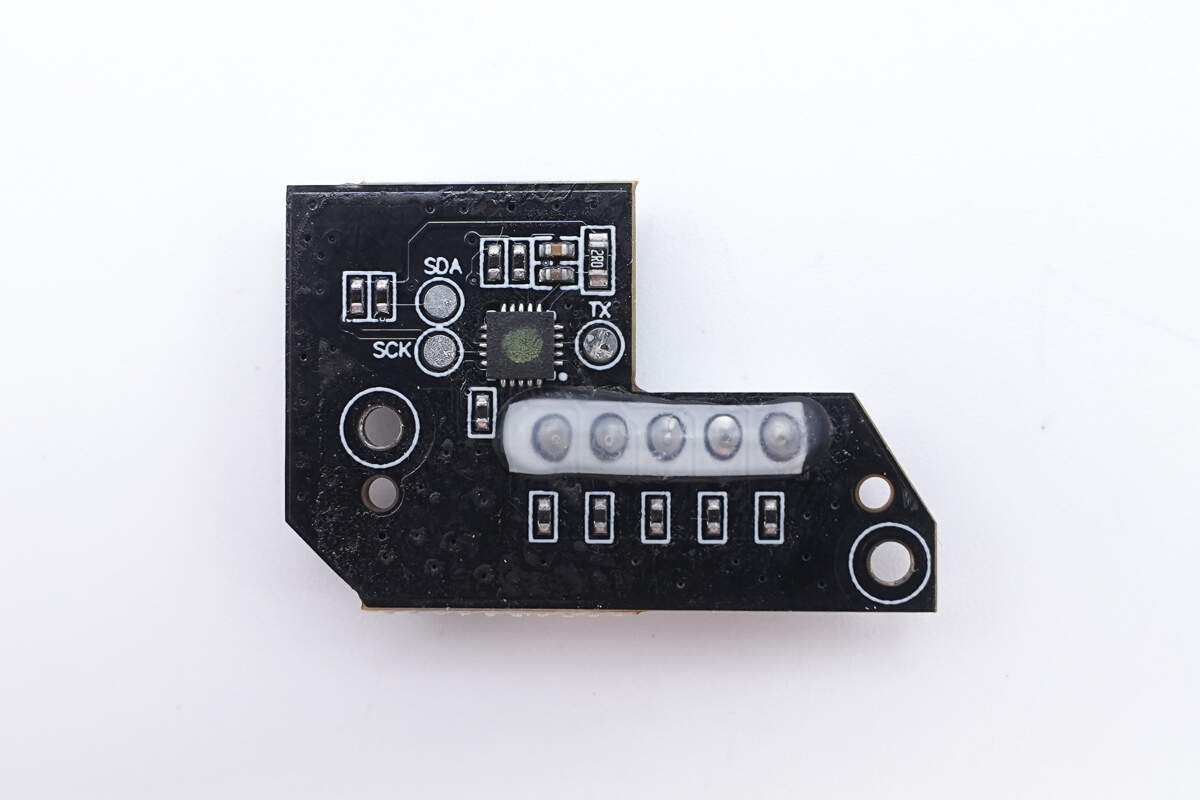

另一面设有一颗MCU。

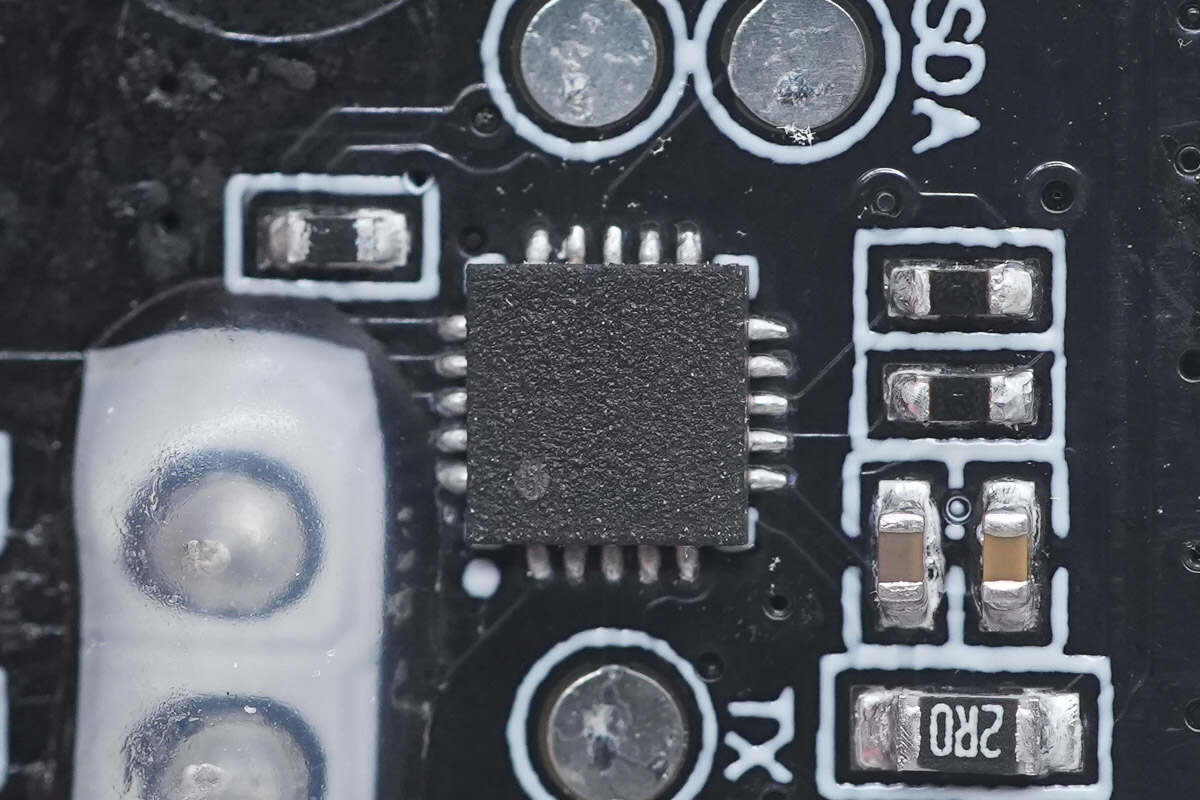

用于驱动数显屏幕的MCU特写，信息不详。

全部拆解完毕，来张全家福。

充电头网拆解总结

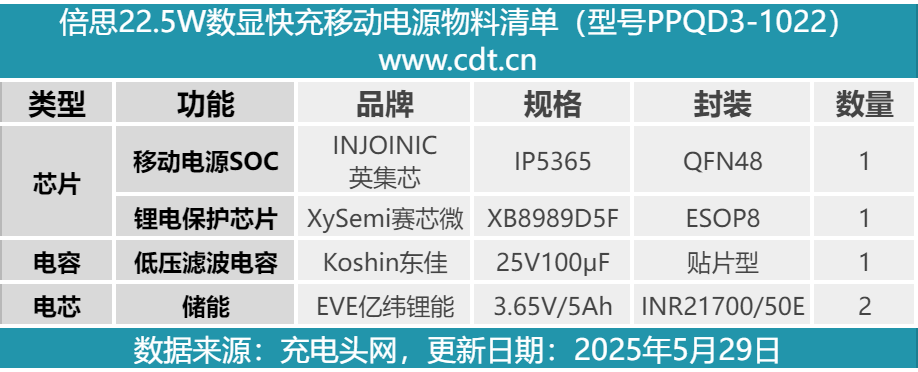

最后附上倍思22.5W数显快充移动电源的核心器件清单，方便大家查阅。

倍思这款数显快充移动电源内置10000mAh电池组，机身整体小巧圆润。此外不仅自带USB-C线，而且支持双向快充，用户出门无需额外带线，更加符合时下市场需求。移动电源支持20W PD快充以及华为22.5W超级快充，性能实用，可满足苹果、华为等大品牌手机快充需求。

充电头网通过拆解了解到，移动电源内置2节亿纬锂能21700电池，单节电池容量5Ah，电池组采用赛芯微XB8989D5F电池保护芯片进行过充，过放和过电流保护等，此外配有热敏电阻检测温度。

移动电源采用了英集芯IP5365 SOC方案，芯片集成度高，可以有效降低设计难度和系统成本，并且功能丰富完备，可为多接口以及其它热门需求设计提供支持。
