本文从电子工程师的实际需求出发，深度解析四层板的层间架构、设计原则及典型应用场景。

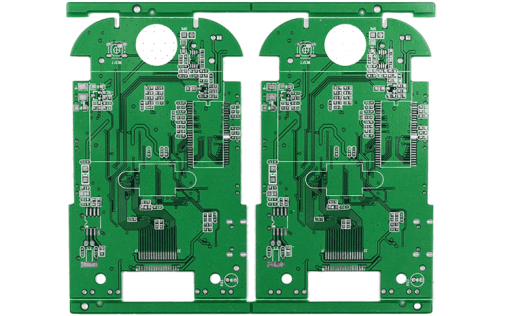

四层板结构和各层定位

四层板的四层结构由外至内依次为：

1. Top Layer（顶层信号层）
• 优先布局敏感信号（如ADC采样链），远离电源模块
• 高频信号线需与GND层相邻，确保回流路径最短（参考阻抗控制公式：Z=87/√(εr+1.41)×ln(5.98h/(0.8w+t))）
• 功能：放置元器件主体及高速信号走线（如DDR时钟、HDMI差分对）
• 设计要点：
2. Inner Layer 1（内层1电源平面）
• 采用实心铜填充，避免蛇形走线导致电流分布不均
• 电源分割间距≥20mil，防止不同电源域耦合（如MCU与FPGA供电隔离）
• 功能：集中供电网络（如3.3V/1.8V数字电源）
• 设计要点：
3. Inner Layer 2（内层2地平面）
• 保持地平面完整性，禁用十字交叉过孔（需用十字连接盘替代）
• 高频区域（>100MHz）添加0.1μF陶瓷电容阵列，形成局部去耦
• 功能：全局参考地与EMI屏蔽层
• 设计要点：
• 实测数据：某通信模块通过地平面分割，共模辐射降低18dBμV
4. Bottom Layer（底层信号层）
• 大电流路径宽度≥2oz铜厚对应载流能力（2oz铜2A/mm²）
• 功率器件下方设置0.3mm散热过孔墙，热阻降低40%
• 功能：低速信号与功率回路（如电机驱动、电源开关节点）
• 设计要点：

我们该怎么设计？有哪些原则？

1. 层叠厚度控制
• 标准1.6mm板厚推荐分层：0.2mm（PP片） + 1.2mm（芯板） + 0.2mm（PP片）
• 高频应用（>5GHz）需压缩介质层厚度至0.1mm，降低信号损耗
2. 电源完整性优化
• 采用π型滤波网络：在电源输入端串联10μH电感，并联0.1μF+10μF电容
• 电源层阻抗控制：通过HFSS仿真确保10MHz-1GHz频段阻抗波动＜±10%
3. 信号完整性保障
• 关键信号差分对线宽/间距： 频率范围线宽(mm)间距(mm)DC-100MHz0.250.15100-500MHz0.150.10>500MHz0.100.08
• 跨层信号需在过孔旁添加GND过孔，抑制地弹噪声

三、这些应用场景很合适——

1. 高速数字系统（FPGA/处理器）
• 架构：Top-Layer（高速信号）-GND-VCC-Bottom（电源开关）
• 案例：某AI加速卡采用四层板设计，通过GND层镜像效应将DDR4时序抖动控制在±50ps内
2. 电源模块设计
• 架构：Top-Layer（功率开关）-GND-VCC（滤波）-Bottom（续流二极管）
• 创新：在VCC层使用分布式滤波电容（0402+0603+1210组合），ESR降低至0.8mΩ
3. 混合信号系统（ADC/DAC）
• 架构：Top-Layer（模拟信号）-GND-VCC（数字电源）-Bottom（数字信号）
• 隔离：在模拟/数字地交界处设置0.5mm隔离带，配合磁珠实现噪声抑制

四、一些验证和进阶的技巧

1. 三维电磁场仿真
• 电源层与地平面间的寄生电容（典型值0.1-0.5pF）
• 过孔阵列的电磁耦合效应
• 使用CST Studio对四层板进行全波分析，重点关注：
2. 热应力补偿设计
• 在功率器件周围布置0.3mm盲孔阵列，热膨胀系数匹配（CTE=17ppm/℃ vs FR4=16ppm/℃）
3. 制造工艺控制
• 激光钻孔精度：±0.025mm（0.1mm孔径）
• 阻焊层厚度：顶层10μm/底层15μm
