六层板设计的核心挑战——不同表面处理工艺直接决定焊点在高温、振动等极端工况下的状况。工程师必须在ENIG（化学镀镍金）、沉锡（Immersion Tin）和OSP（有机保焊膜）三大工艺中精准抉择，平衡焊接强度、高频性能与成本约束。

六层板表面处理：

六层板典型叠构“信号-地-信号-电源-信号-地”使电源层深埋内层。这种结构导致散热效率比四层板降低40%，回流焊时热量积聚加剧表面处理层老化。某5G基站主板实测显示，第二层信号线参考电源平面时，ENIG焊盘在三次回流焊后镍层氧化风险升高三倍。

板厚增加使热应力更集中。1.6mm板厚的六层板在260℃峰值温度下，Z轴膨胀量达50μm，OSP膜层在热应力下容易破裂漏铜。汽车电子厂数据表明，OSP六层板经过双面回流后虚焊率比四层板高22%。

ENIG：

镍金层是毫米波电路的通行证。ENIG工艺在铜面沉积3-6μm镍层+0.05-0.1μm金层，金层电阻率仅2.44μΩ·cm。这使28GHz信号传输损耗比沉锡低0.2dB/cm，非常适合射频前端和高速SerDes电路。但六层板密集过孔区易发生“黑盘效应”：当镀液pH>5.0时，镍磷合金形成脆性Ni3P相，焊点剪切力从12.5N暴跌至8N以下。

六层板工艺控制需加倍严格。某卫星通信设备采用局部沉金方案，在阻抗线上方进行金层覆盖时，将金层面积缩减40%。这种做法既控制成本，又保证信号完整性。而接地焊盘则要求镍厚≥4μm，磷含量控制在6-9%。板厂需每班检测镀液浓度，金层厚度公差需控制在±0.02μm，才能避免黑盘缺陷。

沉锡：

铜锡直接焊接带来高强度优势。沉锡工艺生成0.8-1.2μm纯锡层，与铜基底形成Cu6Sn5金属间化合物。实验数据显示其焊点剪切力比ENIG高30%，尤其适合汽车电子等抗振动场景。但六层板内层升温慢的特性会加剧“锡瘟”现象：当板温在13.2℃以下缓冷时，锡层发生相变导致结构强度丧失。

晶须防护需立体化设计。在六层板空间受限环境下，传统对策是在沉锡层添加0.1%有机抑制剂。某新能源车控制器改进方案更彻底：在电源层开窗区域沉锡厚度增至1.5μm，并在锡层表面喷涂纳米密封胶。这使晶须生长速度从1000小时50μm降至5μm。

OSP：

有机膜在六层板面临严峻考验。OSP形成0.2-0.5μm有机保焊膜，直接焊接铜面确保初始润湿角<15°。但六层板双面回流时，底层峰值温度比顶层高15℃，导致膜层分解速度加快。某医疗设备案例显示，第二次回流后OSP膜空洞率＞15%，焊点脱焊风险飙升。

膜厚控制需贯穿全流程。新一代四唑类OSP药水将分解温度提升至300℃。六层板生产时，微蚀厚度需严格控制在1.0-1.5μm，成膜槽PH值维持在2.9-3.1。SMT车间需实施氮气保护，将车间湿度控制在<40%RH。

选型决策这样评估

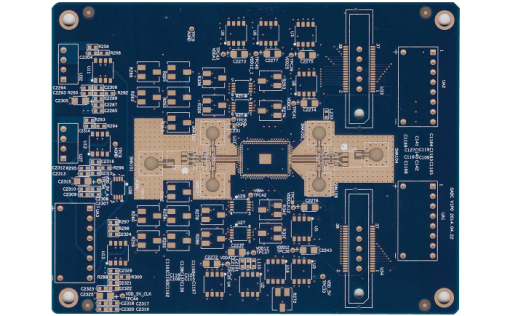

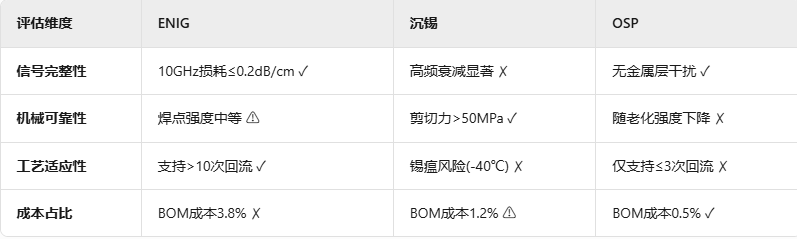

为平衡六层板的复杂需求，工程师应建立三维评估模型：

场景化决策树：

1. 高频高速场景（如56Gbps接口）：首选ENIG，次选OSP+阻抗补偿设计。某交换机芯片组在112Gbps链路采用ENIG，误码率比沉锡低三个数量级。
2. 动态应力环境（如汽车电子）：沉锡方案需配套1.2μm以上锡层。某车载雷达在振动测试中，沉锡焊点失效率仅为ENIG的1/5。
3. 快速迭代产品：OSP搭配钢网开口扩大5-10%，可补偿润湿性损失。消费电子企业数据表明，此方案使量产良率提升12%。

验证闭环

多物理场仿真需前置风险。六层板设计阶段应采用HFSS+Ansys Icepak联合仿真。某GPU主板在仿真中发现：沉锡工艺在电源层大电流区域温升达89℃，可能引发锡层熔融。工程师改用局部ENIG方案后，热风险成功解除。

工艺监控点决定量产一致性：

• ENIG产线：每班检测镍磷比，XRF抽检金层覆盖率
• 沉锡线：恒温槽波动≤±1℃，锡厚公差±0.1μm
• OSP线：膜厚测试仪每两小时采样，开封后24小时内用完

随着3D堆叠和液冷散热普及，优秀工程师已不再简单选工艺，而是通过0.1μm级参数调控，在焊点方寸间构建专属可靠性防线。
