FT32F030xx / FT32F032xx使用高性能的ARM Cortex-M0 32位的RISC内核，最高工作频率为72 MHz，内置高速存储器(高达64k字节的闪存和8k字节的SRAM)和丰富的增强型I/O端口。芯片包括标准的通信接口(2个I2C接口、2个SPI接口、2个USART接口)、1个12位ADC和7个通用16位计数器和1个高级控制PWM计数器。三种低功耗模式保证低功耗应用的要求。支持SWD接口调试，2个观察点以及4个硬件断点，方便用户调试。

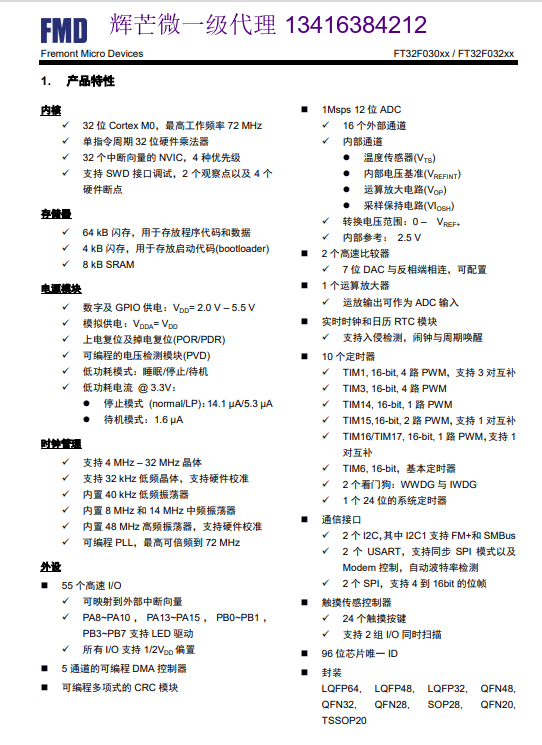

FT32F030C8AT7主要特点：

基于 ARM Cortex M0 核心的 MCU

Flash: 64 Kbytes, SRAM: 8 Kbytes

20/28/32/48/64 引脚

1Msps 12-bit 高精度 ADC

55 个高速 I/O

5 通道的可编程 DMA 控制器

可编程多项式的 CRC 模块

10 个定时器，2 个高速比较器，1 个运算放大器

低功耗模式：睡眠/停止/待机

2 个 I2C，其中 I2C1 支持 FM+和 SMBus

2 个 USART，支持同步 SPI 模式以及 Modem 控制，自动波特率检测

2 个 SPI，支持 4 到 16bit 的位帧

最大支持 24 个触摸按键

FT32F030C8AT7应用领域：

应用控制和用户界面、手持设备、A/V接收机和数字电视、PC外设、游戏和GPS平台、工业应用、可编程控制器、逆变器、打印机、扫描仪、报警系统、视频对讲和HVAC。

CPU特性：

工作电压：2.0V ~ 5.5V

工作温度范围：-40℃~105℃

基于ARM Cortex-M0 32位的RISC内核

单指令周期32位硬件乘法器

32个中断向量的NVIC，4种优先级

支持SWD接口调试，2个观察点以及4个硬件断点

存储架构

Flash程序存储器: 64KB

数据RAM: 8KB

3种低功耗模式: 睡眠/停止/待机

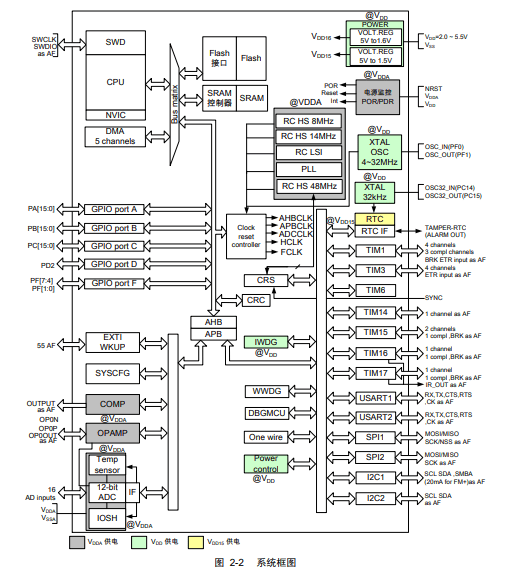

外设特性：

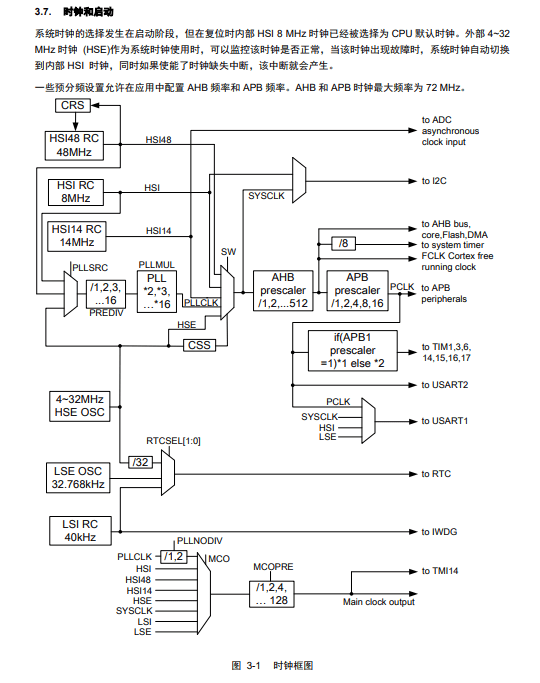

时钟源

内置40KHz低频振荡器

内置14MHz中频振荡器

内置48MHz高频振荡器，支持硬件校准

支持32KHz低频晶体，支持硬件校准

支持4MHz-32MHz晶体和外部时钟输入

可编程PLL，最高可倍频到72MHz

55个高速IO

可映射到外部中断向量

PA8~PA10，PA13~PA15，PB0~PB1，PB3~PB7支持LED驱动

所有I/O支持1/2VDD偏置

5通道的可编程DMA控制器

可编程多项式的CRC模块

1 Msps 12位ADC

16个外部通道

内部通道：温度传感器、内部电压基准、2个运算放大器和2个采样保持电路

3个内部参考电压：2.5V

2个高速比较器

7位DAC与反相端相连，可配置

1个运算放大器

运放输出可作为ADC输入

实时时钟和日历RTC模块

支持入侵检测，闹钟与周期唤醒

10个定时器

TIM1，16-bit, 4路PWM，支持3对互补

TIM3，16-bit, 4路PWM

TIM14，16-bit, 1路PWM

TIM15，16-bit，2路PWM，支持1对互补

TIM16/TIM17，16-bit, 1路PWM，支持1对互补

TIM6，16-bit，基本定时器

2个看门狗：WWDG与IWDG

1个24位的系统定时器

通信接口

2个I2C，其中I2C1支持FM+和SMBus

2个SPI，支持4到16bit的位帧

2个USART，支持同步SPI模式以及Modem控制，自动波特率检测

提供样品，技术支持。
