一、阴极保护测试桩概述

1. 测试桩的作用：阴极保护测试桩是用于监测埋地金属管道（如输油、输气管道）阴极保护效果的重要设施，通过测量其电流和电位参数，可判断保护系统是否正常运行，避免管道因腐蚀失效。

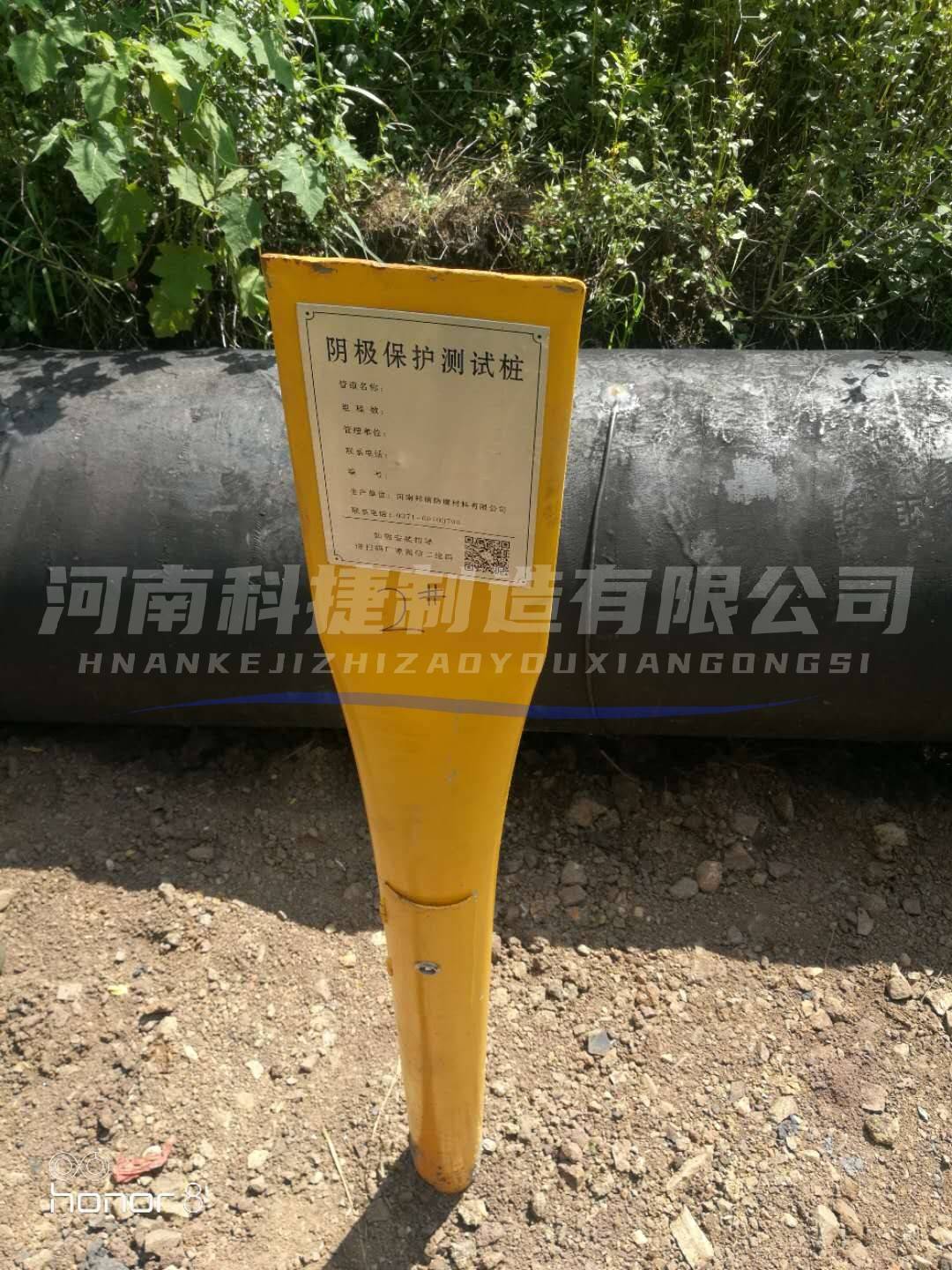

2. 测试桩的结构与类型：通常由桩体（金属或非金属材料）、接线端子、测试导线（连接管道和参比电极）、铭牌等组成。分为常规测试桩：用于单一管道的电位、电流测量；交叉测试桩：用于多管道并行时的干扰测试；牺牲阳极测试桩：连接牺牲阳极与管道，监测阳极输出电流。

二、电流测量方法与操作

1.通过测量流经测试桩的电流，评估阴极保护系统的保护强度（如牺牲阳极的输出电流、强制电流系统的回路电流）。直流电流表（精度≥0.1mA）；钳形电流表（适用于非断开式测量，避免中断保护电流）；数据记录仪（用于长期监测电流变化）。

2. 主要测量方法

断电法 ：断开保护电流回路，接入电流表；读取稳定电流值（需等待瞬态电流衰减）。适用于牺牲阳极系统、强制电流系统调试

直流电流法：在测试桩端子处串联电流表；保持保护系统通电，直接读取电流值。适用于日常运行监测，需确保回路阻抗稳定。

钳形法：用钳形表夹住测试导线；直接读取感应电流值（非接触式测量）。用于避免中断保护电流的场景。

3. 注意事项：接线时确保极性正确，避免电流表反偏损坏；测量牺牲阳极电流时，需区分单支阳极与组合阳极的输出；长期测量需定期校准仪器，避免误差积累。

三、电位测量方法与操作

1. 测量原理与仪器：通过参比电极（如铜 / 硫酸铜电极）作为基准，测量管道相对于参比电极的电位，判断管道是否处于有效保护电位区间（通常为 - 0.85V ~ -1.5V，相对于 Cu/CuSO₄电极）。用高精度万用表（精度≥1mV）；参比电极（常用 Cu/CuSO₄电极，需确保电解液饱和）；便携式电位测量仪（带数据存储功能）。

2. 主要电位参数与测量方法

自然电位：管道未施加保护时的电位，用于评估腐蚀倾向。参比电极置于管道附近土壤，万用表正极接管道，负极接参比电极，读取稳定值。

保护电位：通电时管道的电位，需满足阴极保护准则。保持保护系统通电，同上接线，读取电位值（需注意排除 IR 降影响）。

断电电位：断开保护电流 4s 内的电位，消除IR 降后更真实反映保护状态。

配合断电装置（如 ICCP 系统的断流器），断电瞬间读取电位。

3. 电位测量标准与判据

国标 GB/T 21448-2019：保护电位需≤-0.85V（Cu/CuSO₄），或满足 “-850mV 准则”“Tafel 外推法准则” 等；
