PT2052D单触控单输出IC
创始人
2025-05-19 15:04:58
0次
1． 产品概述
● PT2052D是一款单通道触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计，具有宽工作电压与低功耗的特性，可广泛地满足不同消费类应用的需求。
2.主要特性
● 工作电压范围：2.4~5.5V
● 工作温度范围：-40~85℃
● 抗干扰性能优良：内置稳压电路、上电复位、低压复位功能及环境自适应算法等多种措施
● 低功耗工作模式：典型值1uA@VDD=3V/无负载，低速工作模式：典型值3uA@VDD=3V/无负载
● 工作模式可程控，支持低速模式与低功耗模式程控（LPM）切换
● 按键最长响应时间：低速模式下约<55ms@VDD=3V
● 可接外部电容（1~50pF）调整触摸灵敏度
● NMOS输出（QD），低电平输出有效
● 按键最长输出时间：16秒（±30%）
● 上电约0.4秒的初始化时间，此期间内不要触摸检测点，且此时所有功能被禁止
● 封装形式：SOT23-6
● 不可应用于阻容降压、电源纹波过大的应用场景。仅适用于电池供电且电源纹波较小的应用

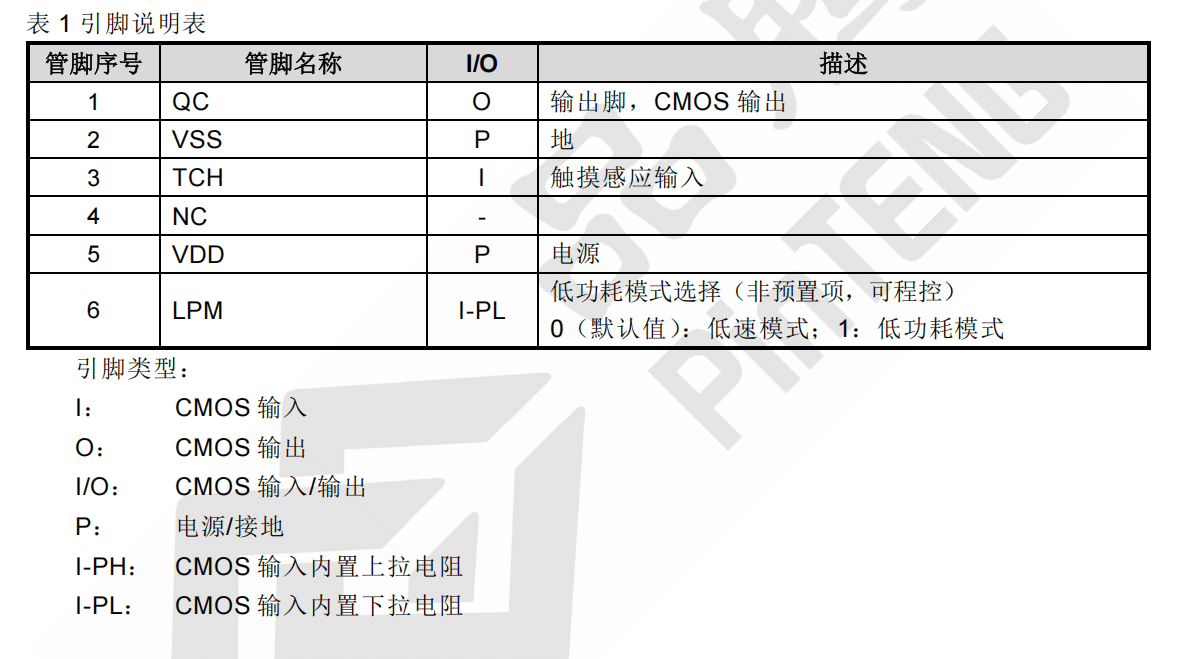

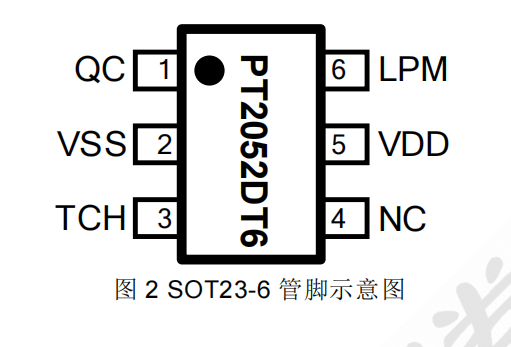

3.封装及引脚说明

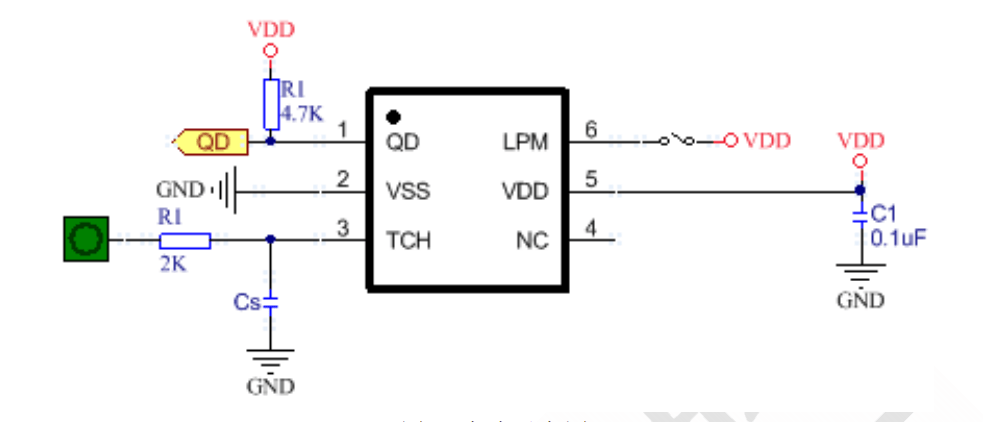

4.应用电路
