横河示波器的使用方法步骤图
创始人
2025-08-22 20:38:05
0次
YOKOGAWA/横河 DLM3000示波器提供了更高品质、更为灵活和更加易用的新功能，以提高用户的工作效率并满足当今机电一体化设计的前瞻需求。DLM3000集成了触摸屏操作、固态存储和高速信号处理，通过提供干净的信号、全面的处理和便捷的操作，使工作效率得到显著的提高。

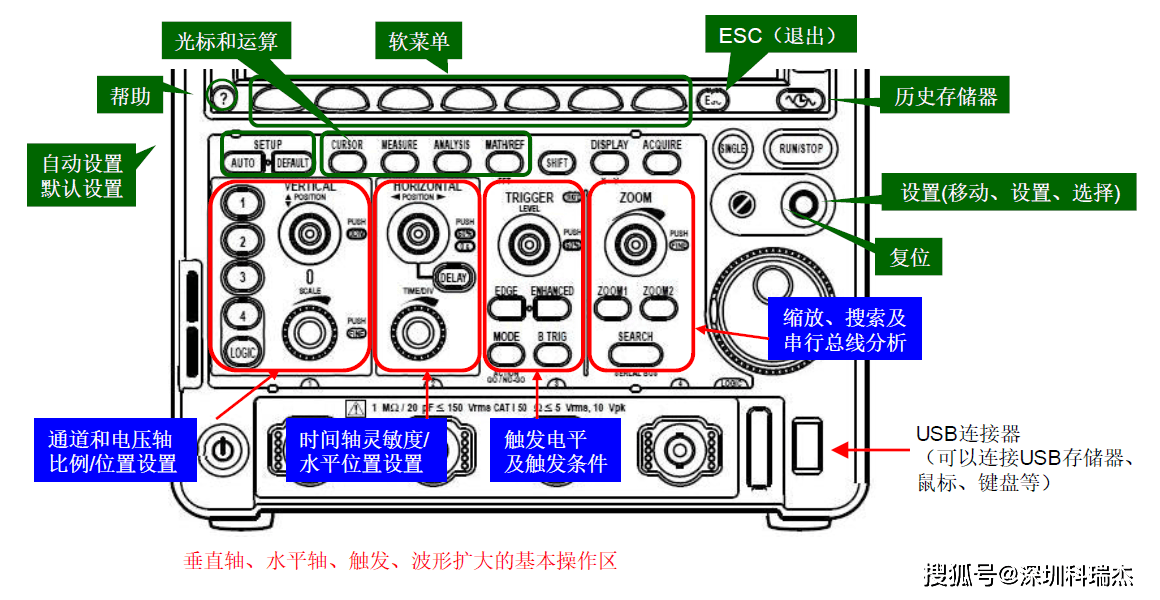

前面板

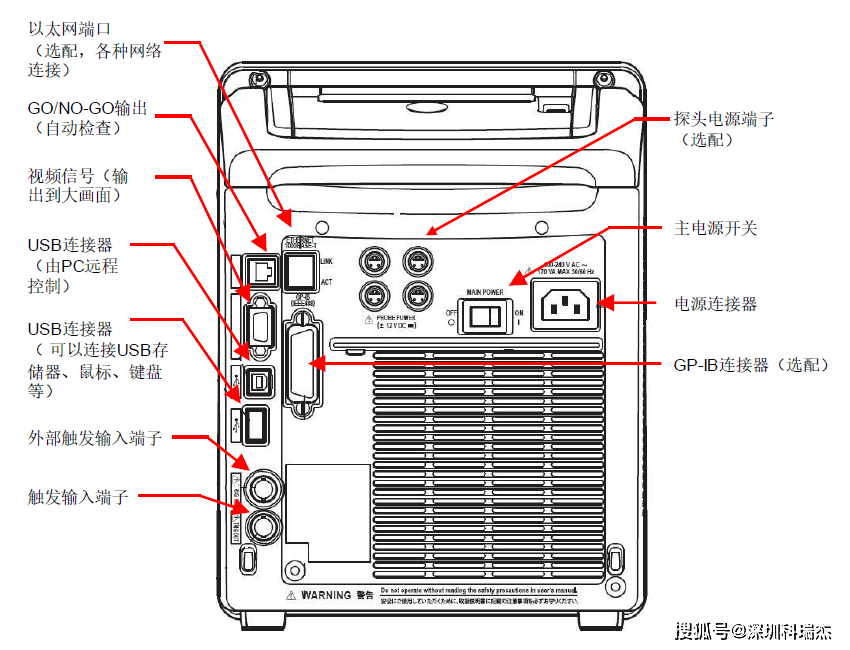

后面板
第一步 ：打开电源开关

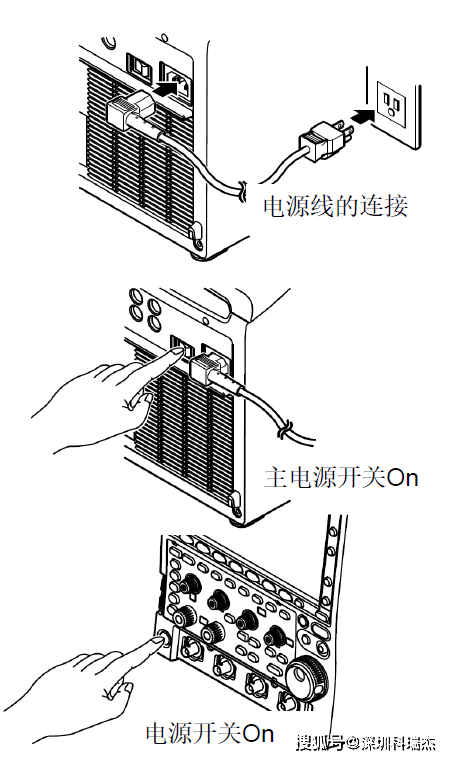

电源线的连接
电源可使用100V 、 200V两种
为了确保安全以及充分发挥性能，请务必接地。
（通常用3 极插座接地）
主电源开关On
后面板上有主电源开关。
拨至On 侧后，前面的电源开关亮起红灯。
电源开关On
按下电源开关后，指示灯从红色变成绿色。
波形将显示16 秒～ 17 秒。
第二步 ：输入信号
探头的连接

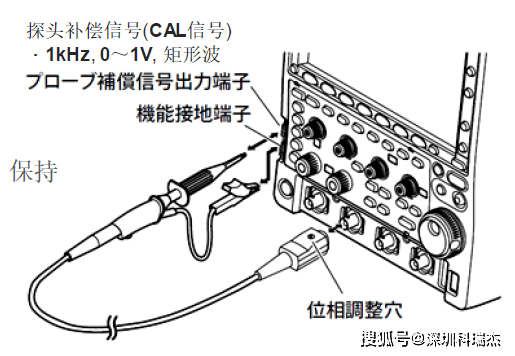

将探头连接到CH1 。
将地线连接到功能接地端子。
将探头前端连接到探头补偿信号输出端子。
执行初始设置和自动设置
按下初始设置DEFAULT 键。
按下自动设置（AUTO 键）。
第三步 ：无源探头的相位校正
10:1对于无源探头，有必要要求“相位补偿调整”。
什么是相位补偿调整？
调整探头的可变电容，使增益与输入信号的频率无关，保持恒定。

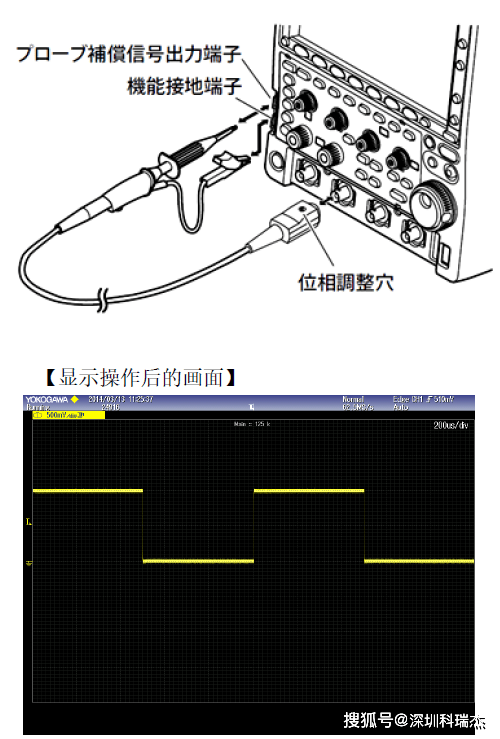

一边观察数字示波器的画面，
一边用一字螺丝刀调整探头的相位调整器。

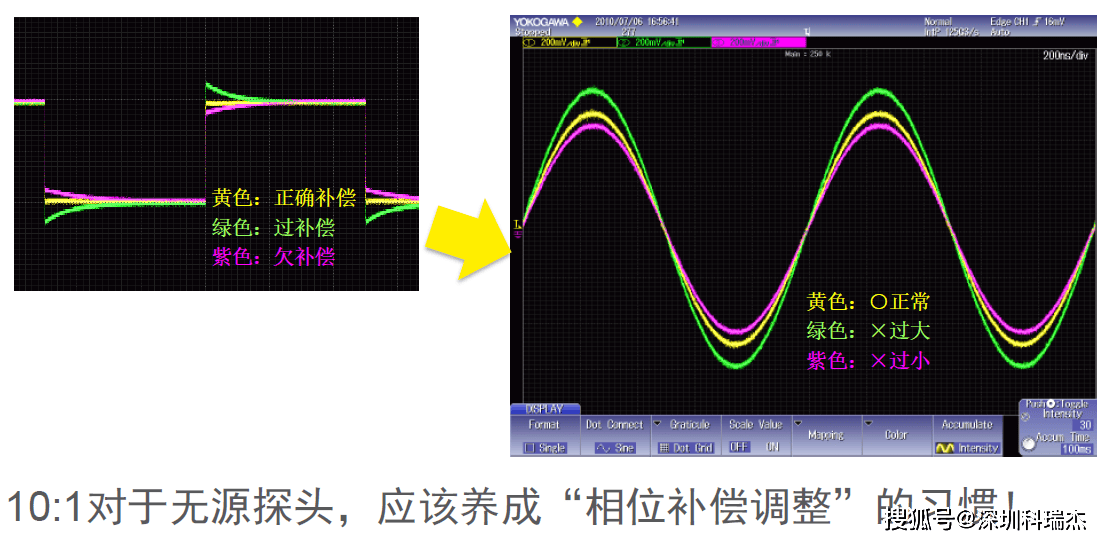

如果没有执行正确的相位校正
则在正弦波中，波形的振幅将会改变。
对于正弦波以外的信号，会出现不良现象，例如波形变化等。
