前言

换电电动车作为新型的电动车供能解决方案，以其方便安全，快捷高效的优势，在电池组没电的时候，找到换电站，直接更换电池，即可为车辆满血复活，获得了广大用户的喜爱。换电电池组均由正规大厂生产，具备完善全面的保护功能，并通过换电站进行集中式充电，安全性更高。

智租换电是为两轮电动车提供安全智能充换电服务的创新型物联网科技公司，是国家高新技术企业和上海市专精特新企业，为2022年杰出绿色创新奖、中国两轮换电行业领导品牌获得者。智租换电拥有雄厚的技术储备，实现全闭环自研，提供安全可靠的用户体验。

充电头网拿到了智租换电推出的一款智霸MAX换电电池组，这款电池组采用不锈钢外壳，内置20串磷酸铁锂电芯，额定容量为45Ah，电池内置GPS追踪防盗系统，并采用特制的连接器，防止私自充电。下面就带来这款智租换电磷酸铁锂电池组的拆解，一起看看内部的方案和设计。

智租换电智霸MAX磷酸铁锂电池组外观

智租换电智霸MAX电池组采用不锈钢外壳。

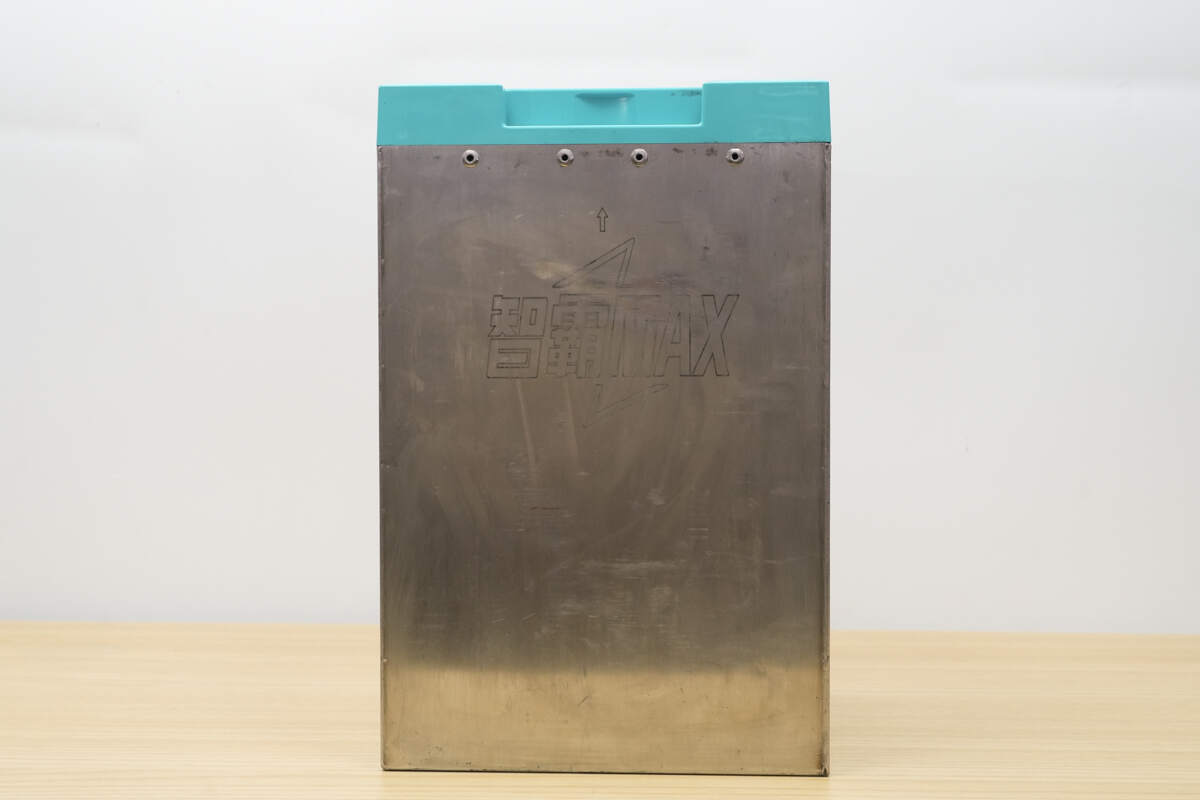

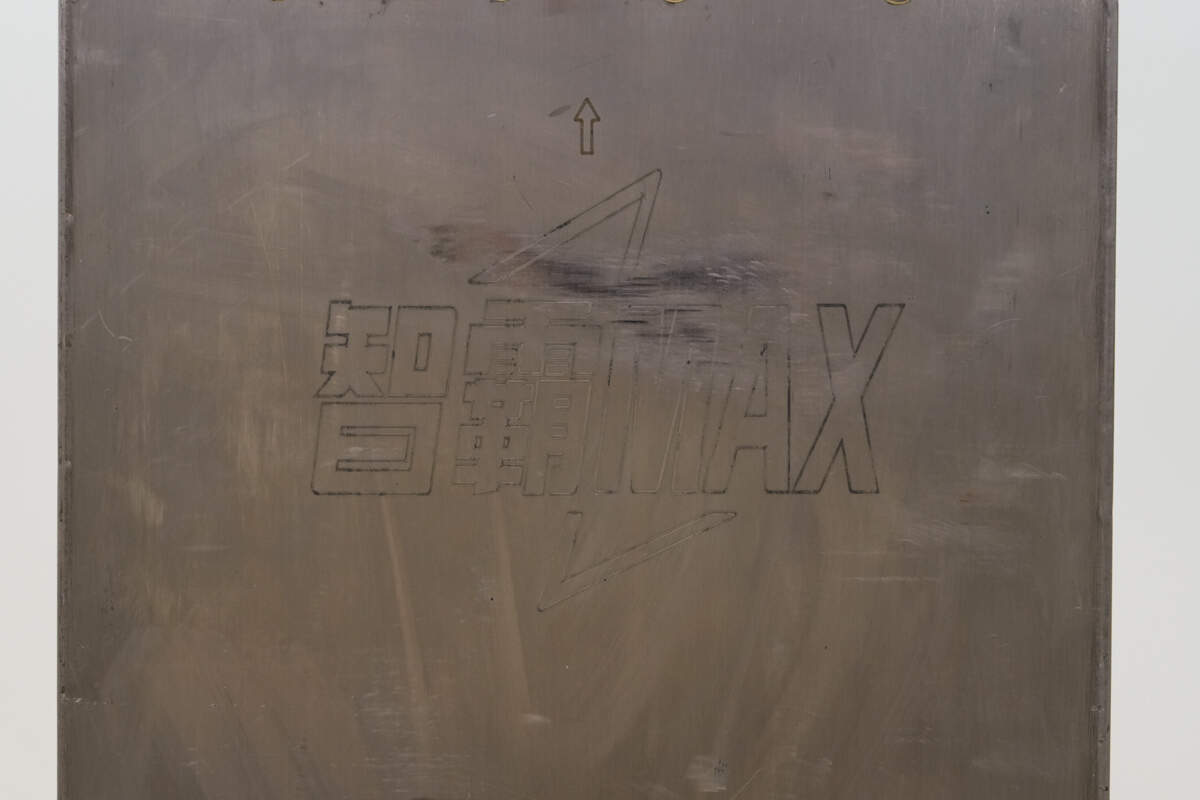

外壳侧面印有智霸MAX字样。

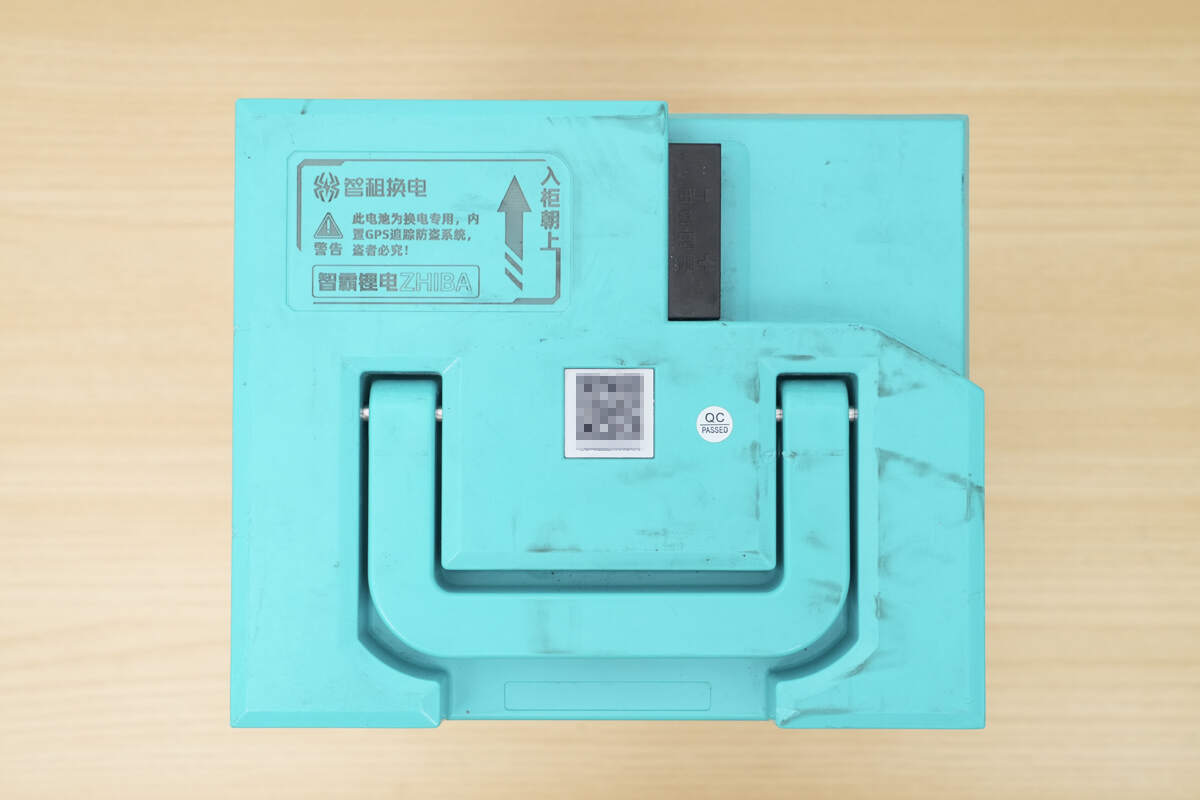

电池组顶部设有蓝色塑料外壳，外壳设有提手。

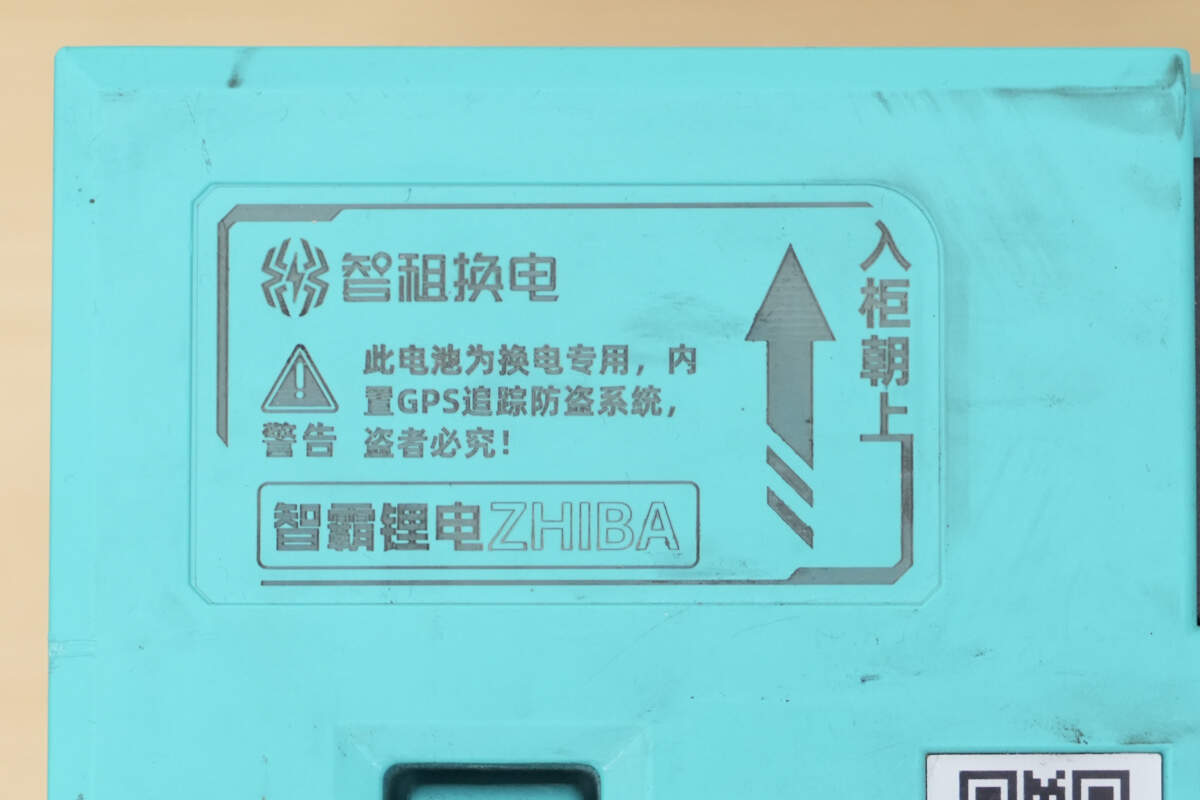

电池组上盖标注警告信息，电池组内置追踪防盗系统。

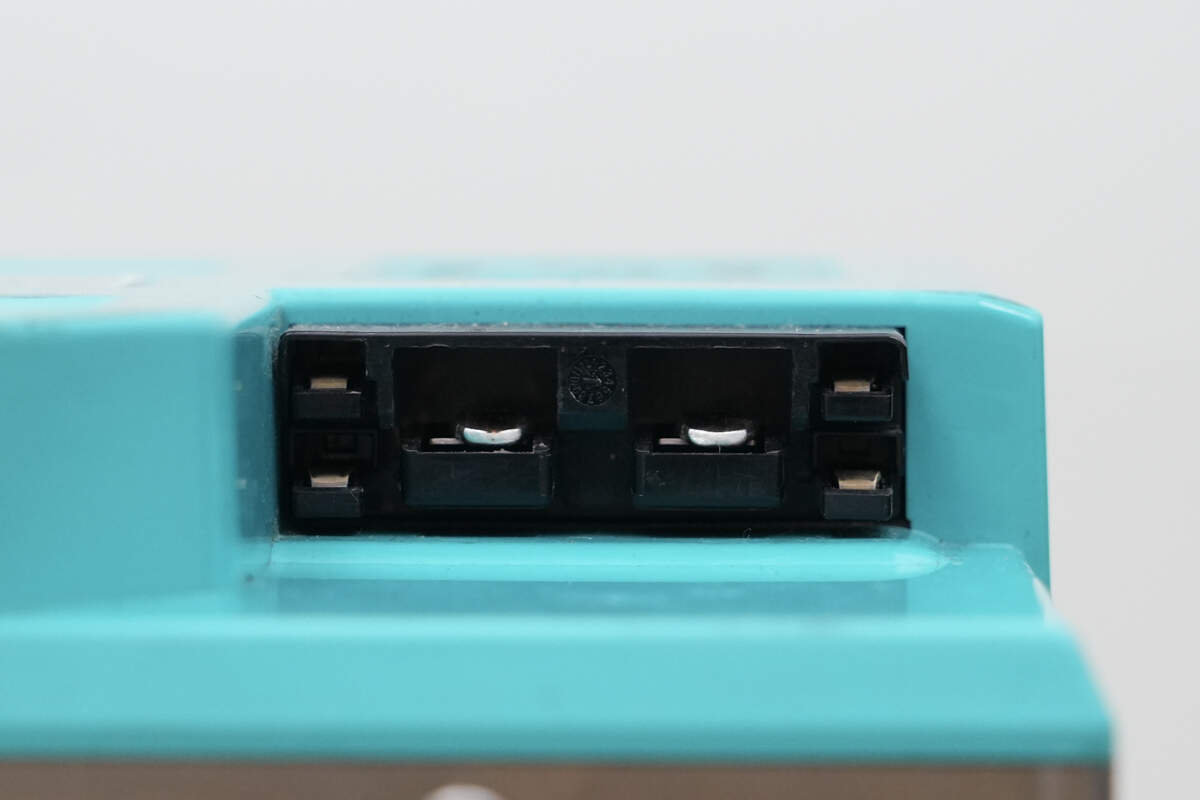

电池组连接插座特写，采用物理防呆设计。

电池组侧面印有产品信息。

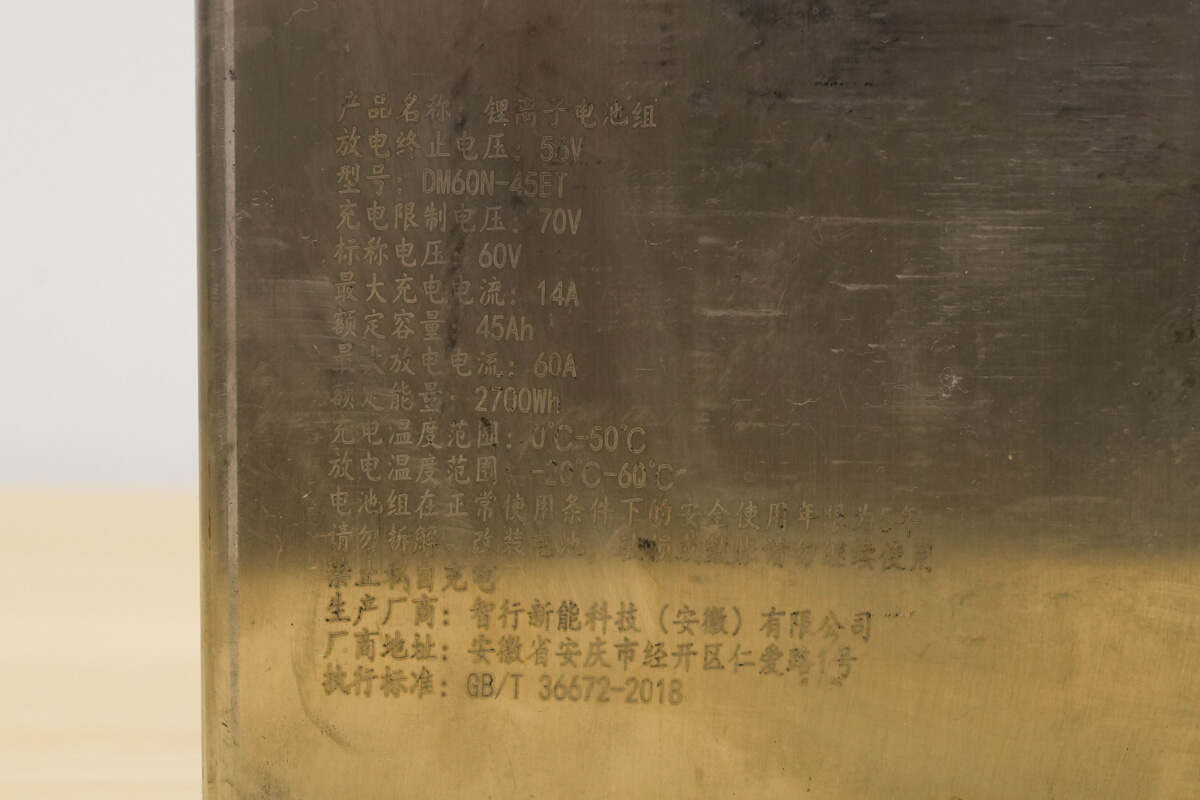

电池组产品信息特写：

产品名称：锂离子电池组

放电终止电压：56V

型号：DM60N-45ET

充电限制电压：70V

标称电压：60V

最大充电电流：14A

额定容量：45Ah

最大放电电流：60A

额定能量：2700Wh

充电温度范围：0℃-50℃

放电温度范围：-20℃-60℃

电池组在正常使用条件下的安全使用年限为5年

请勿拆解、改装电池，破损或鼓胀请勿继续使用

禁止私自充电

生产厂商：智行新能科技（安徽）有限公司

执行标准：GB/T 36672-2018

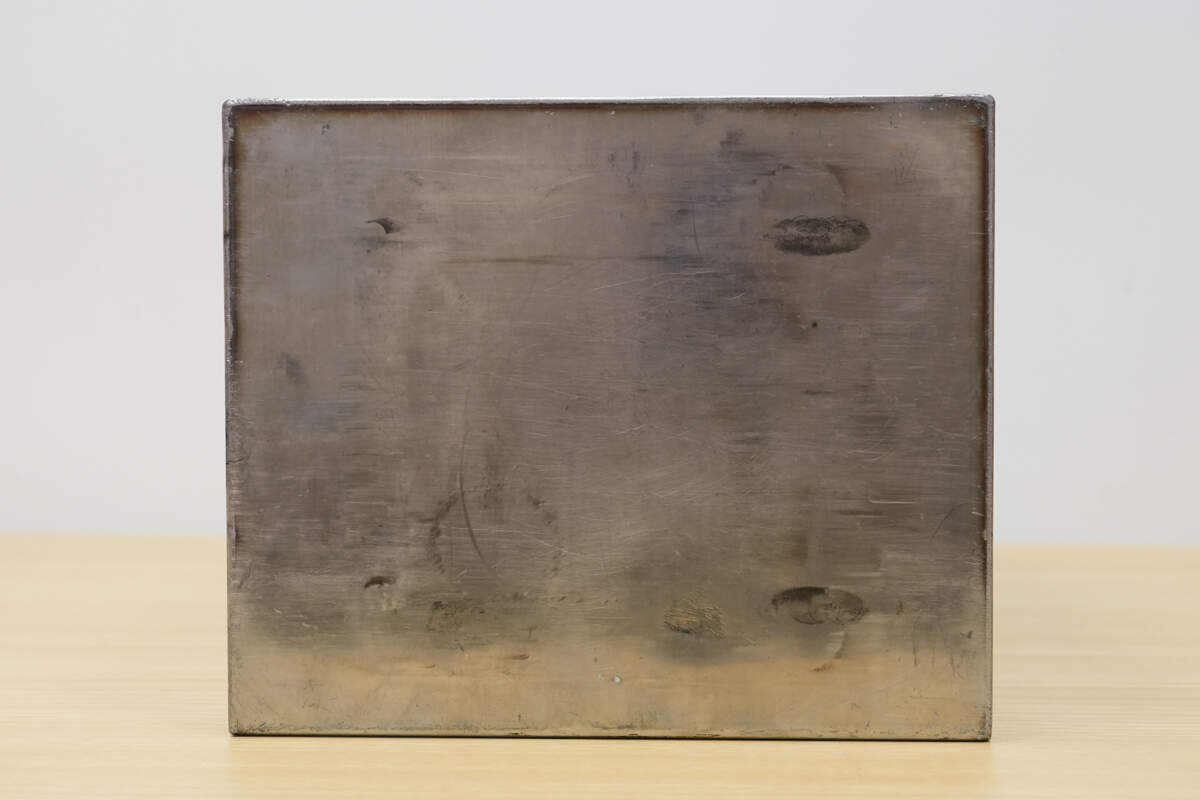

壳体底部通过焊接固定。

测得电池组外壳长度约为215mm。

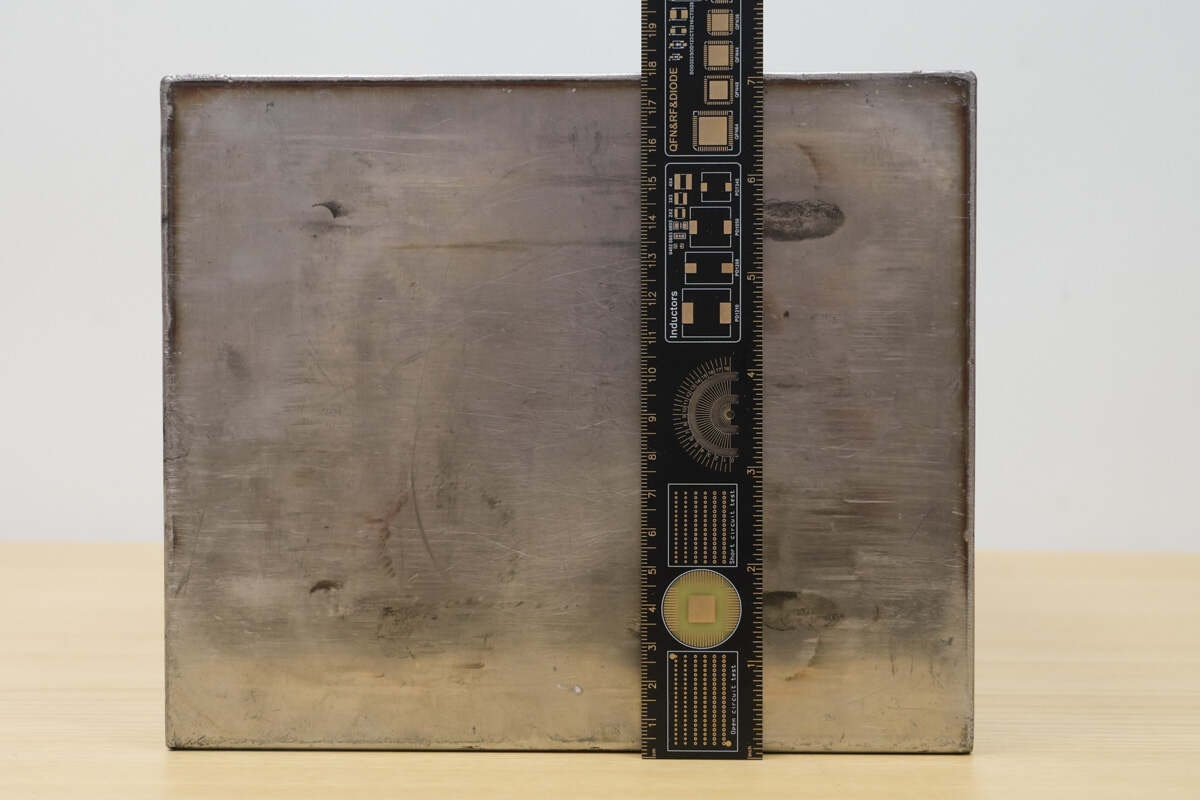

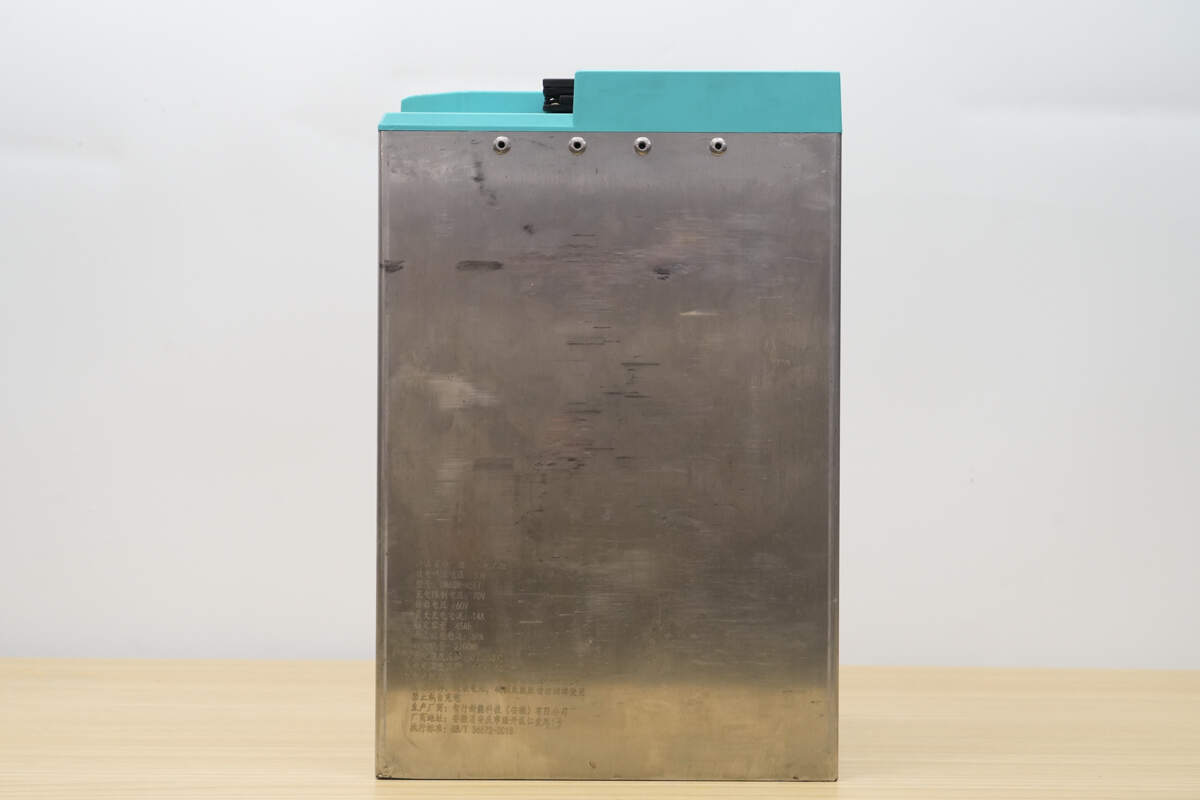

电池组外壳高度约为180mm。

电池组外壳长度约为327mm。

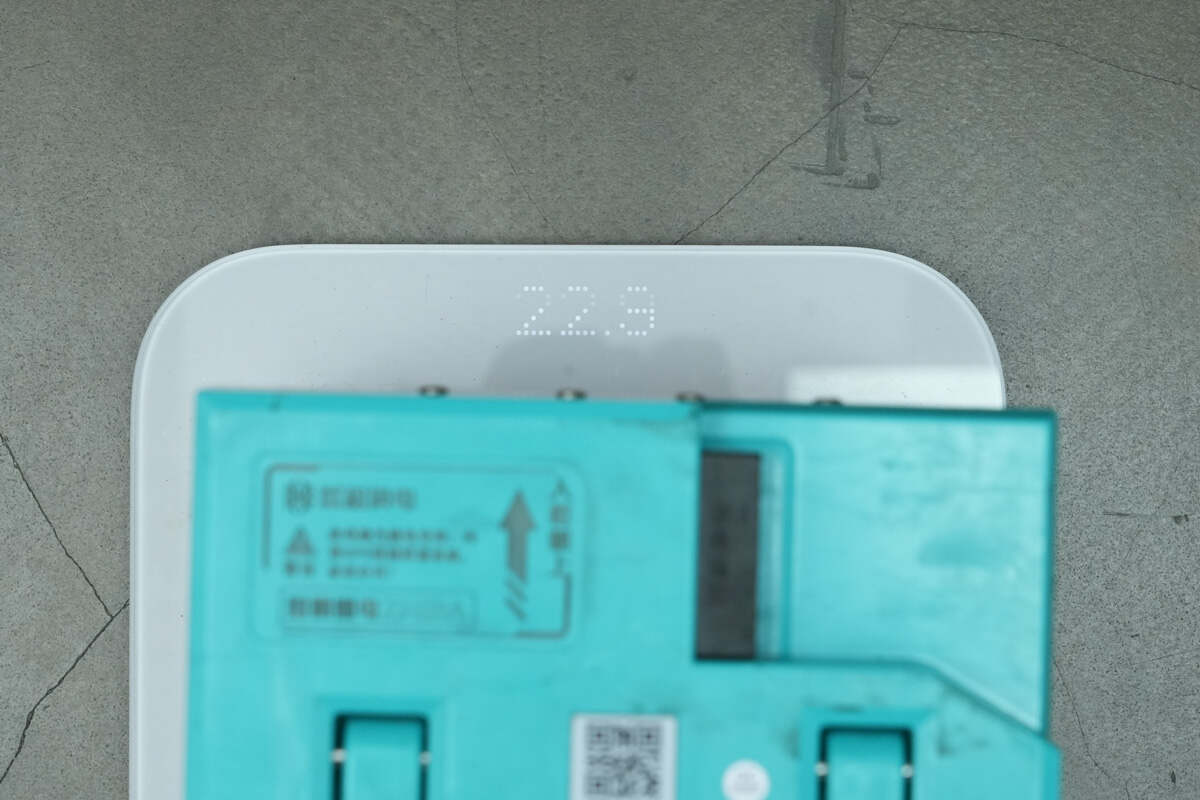

测得电池组重量约为22.5kg。

智租换电智霸MAX磷酸铁锂电池组拆解

看完了这款换电电池组的外观，下面就进行拆解，一起看看内部的方案和设计。

拆开上盖的固定铆钉，打开电池组上盖，内部保护板通过胶水密封覆盖。

首先断开电池组负极与保护板的连接。

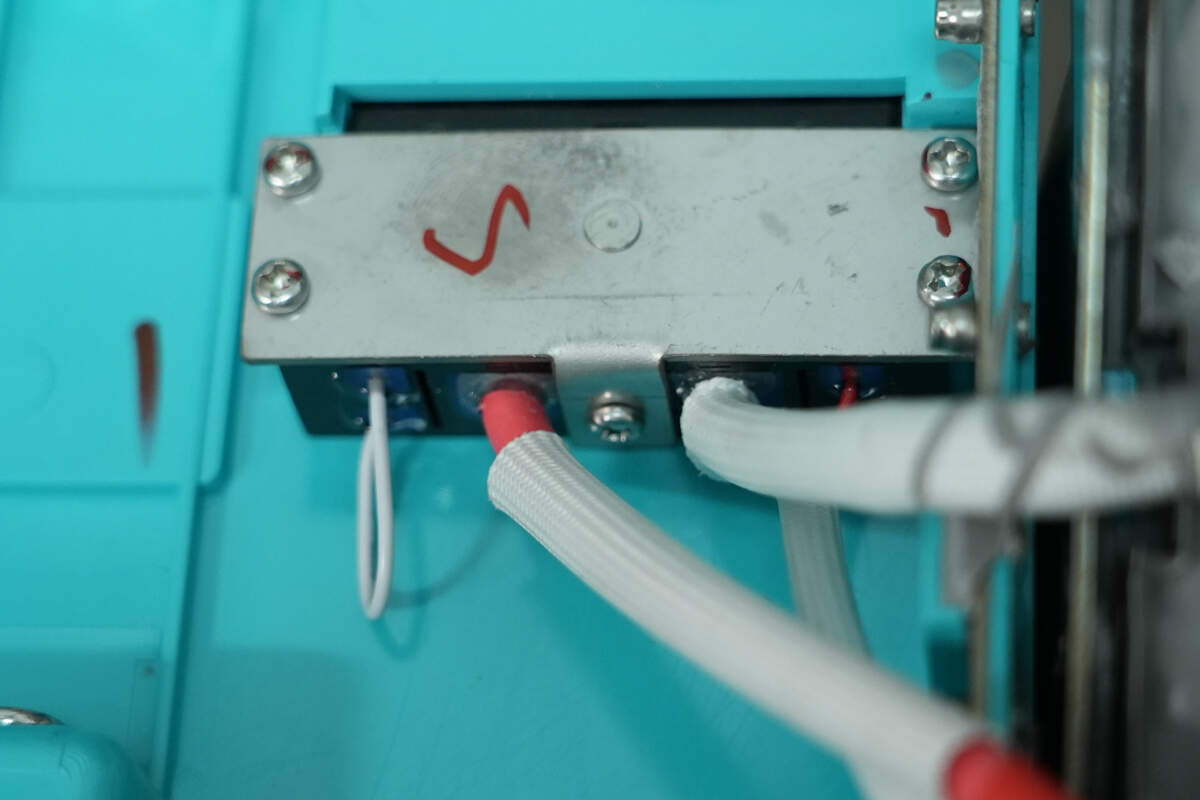

输出连接器通过螺丝和压板固定在壳体上。

清理掉密封胶水，保护板PCBA模块通过螺丝固定在电木板上。

电池组正极通过螺丝接线柱连接到保护板。

保护板输出负极通过螺丝接线柱连接。

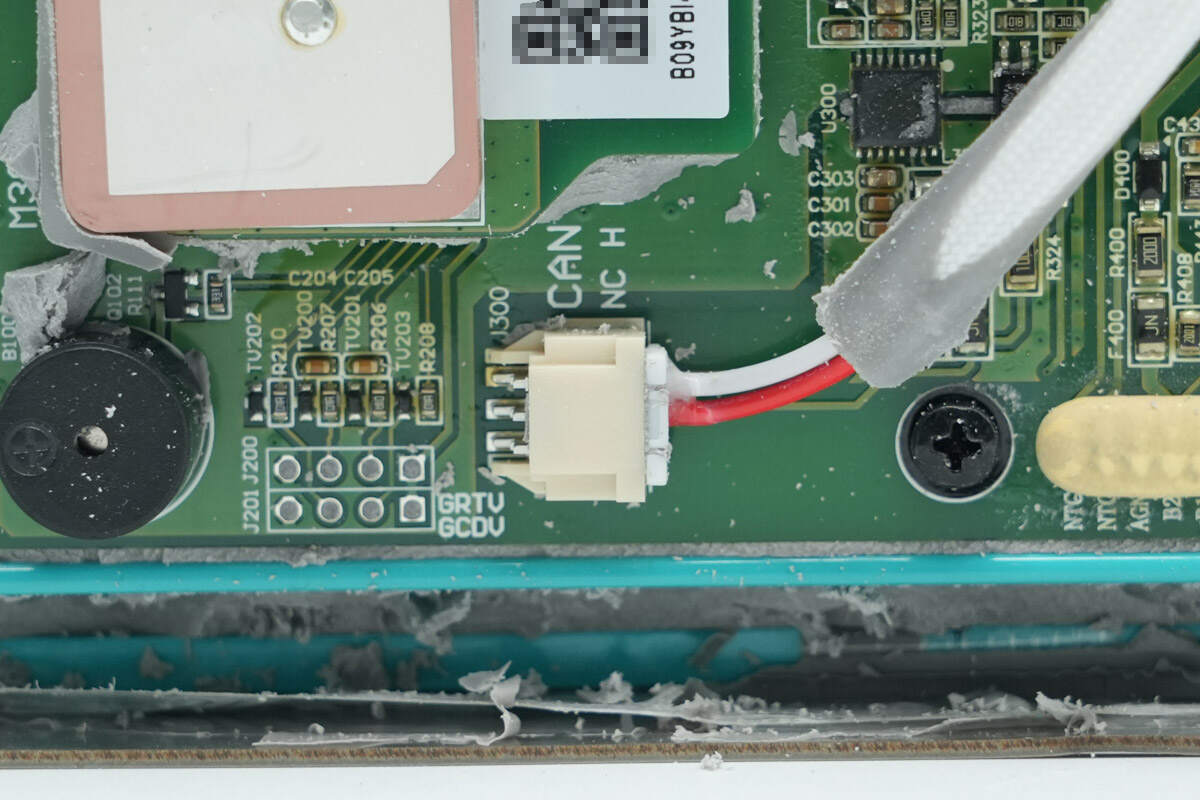

CAN通信接口采用插接件连接。

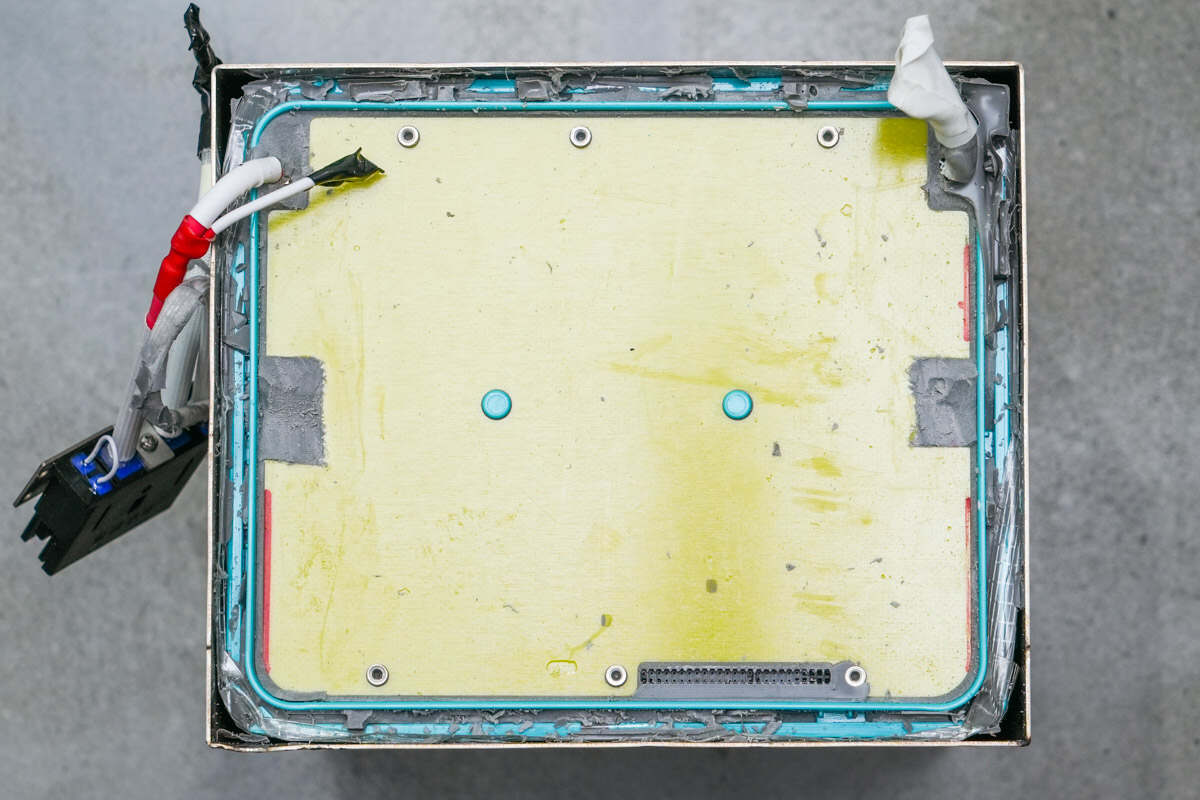

保护板下方设有塑料框架和电木板，整体打胶密封。

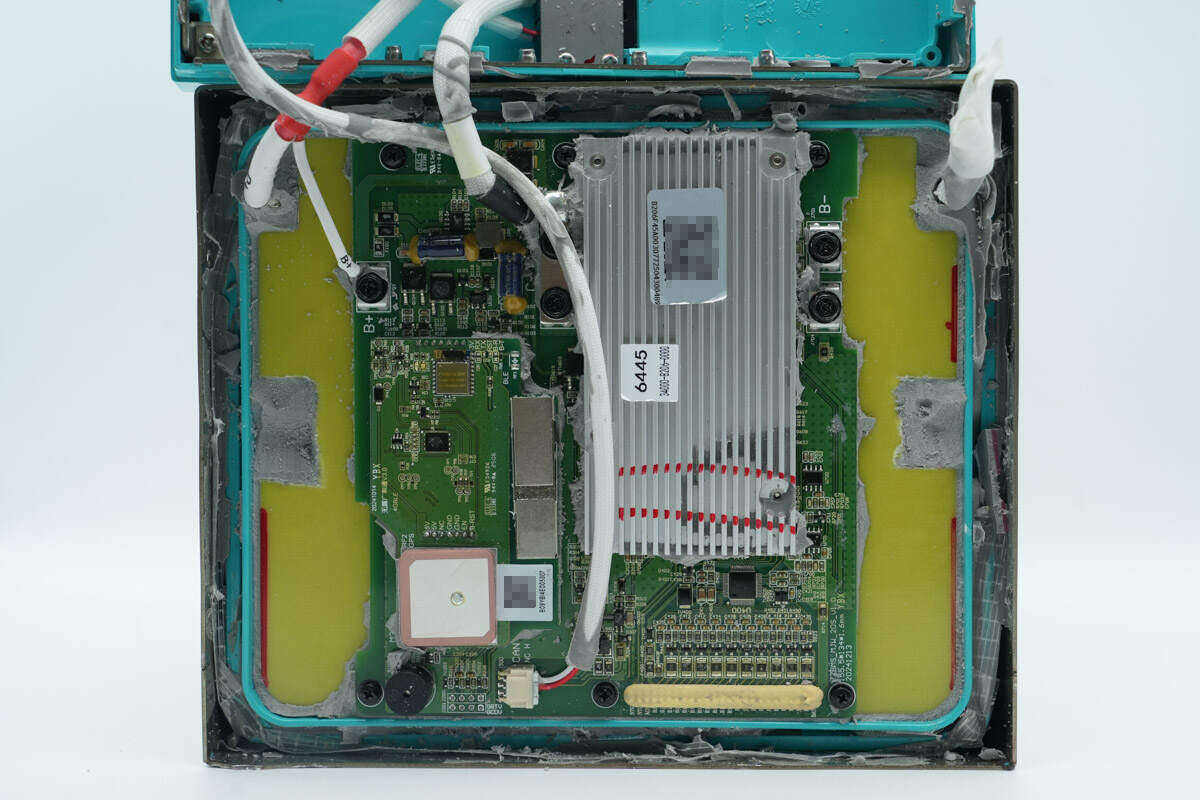

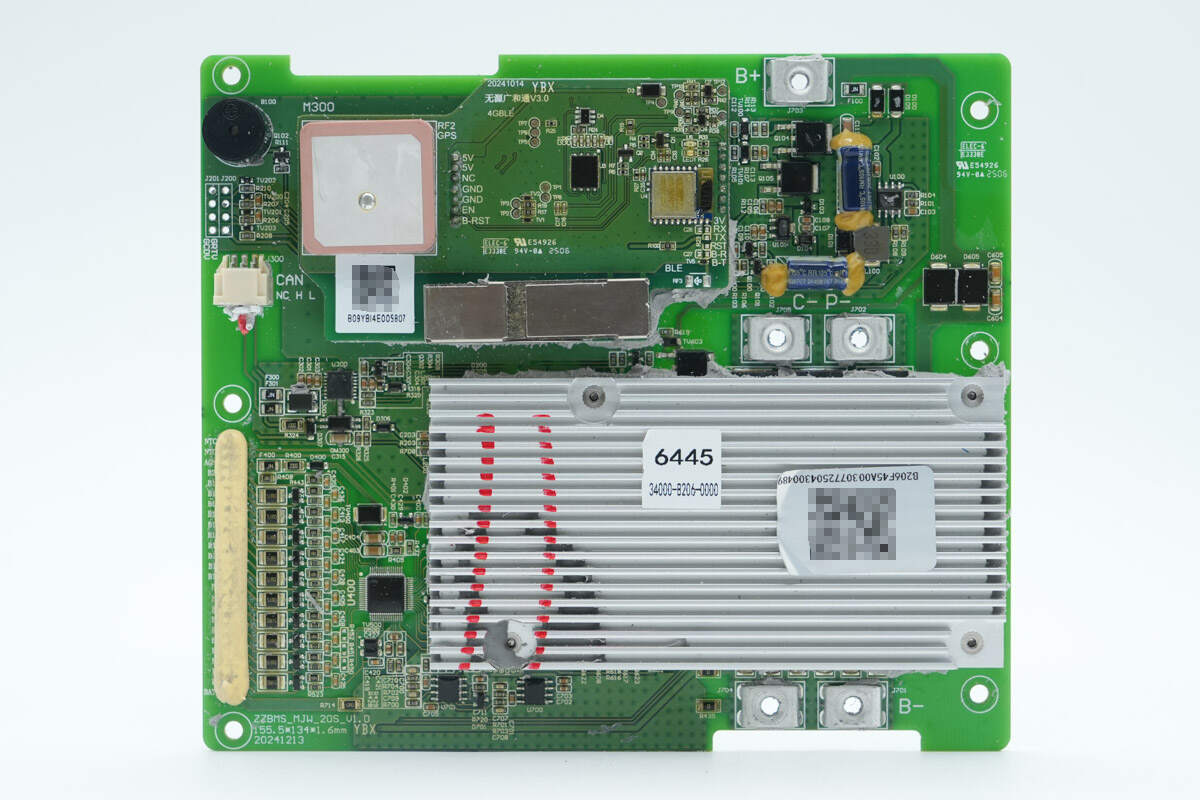

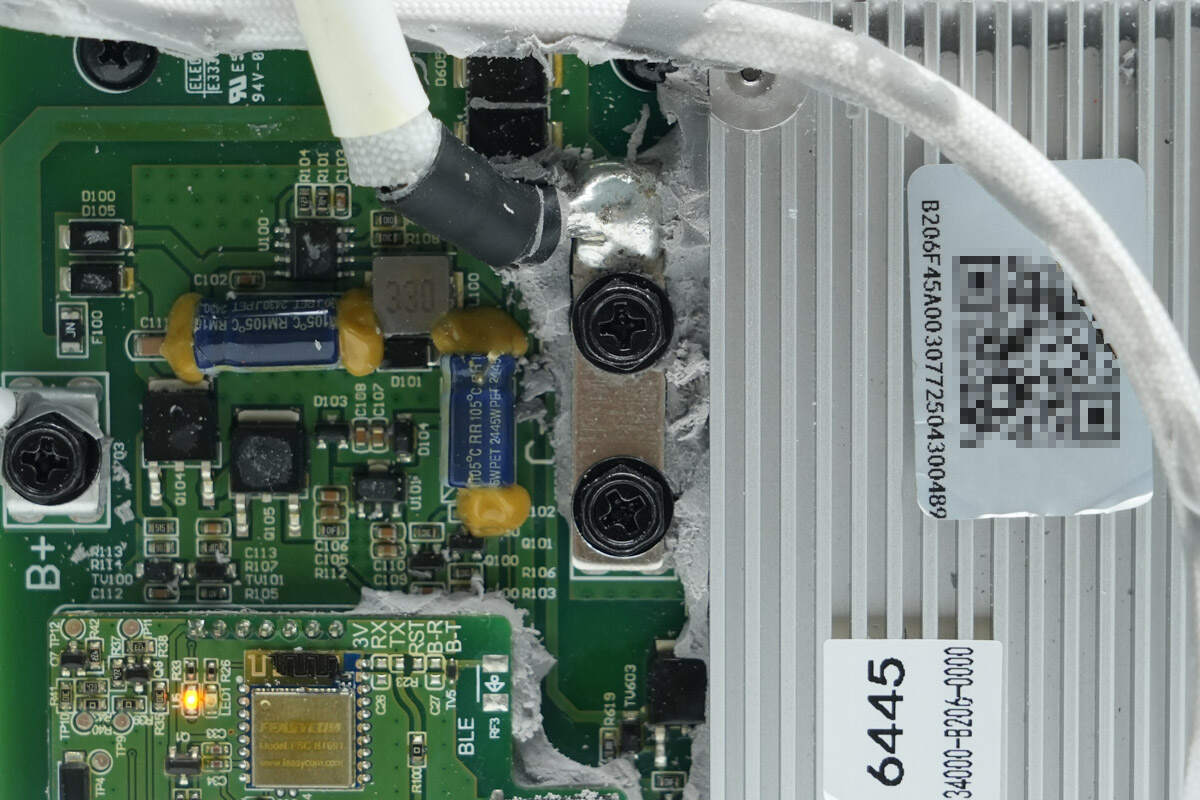

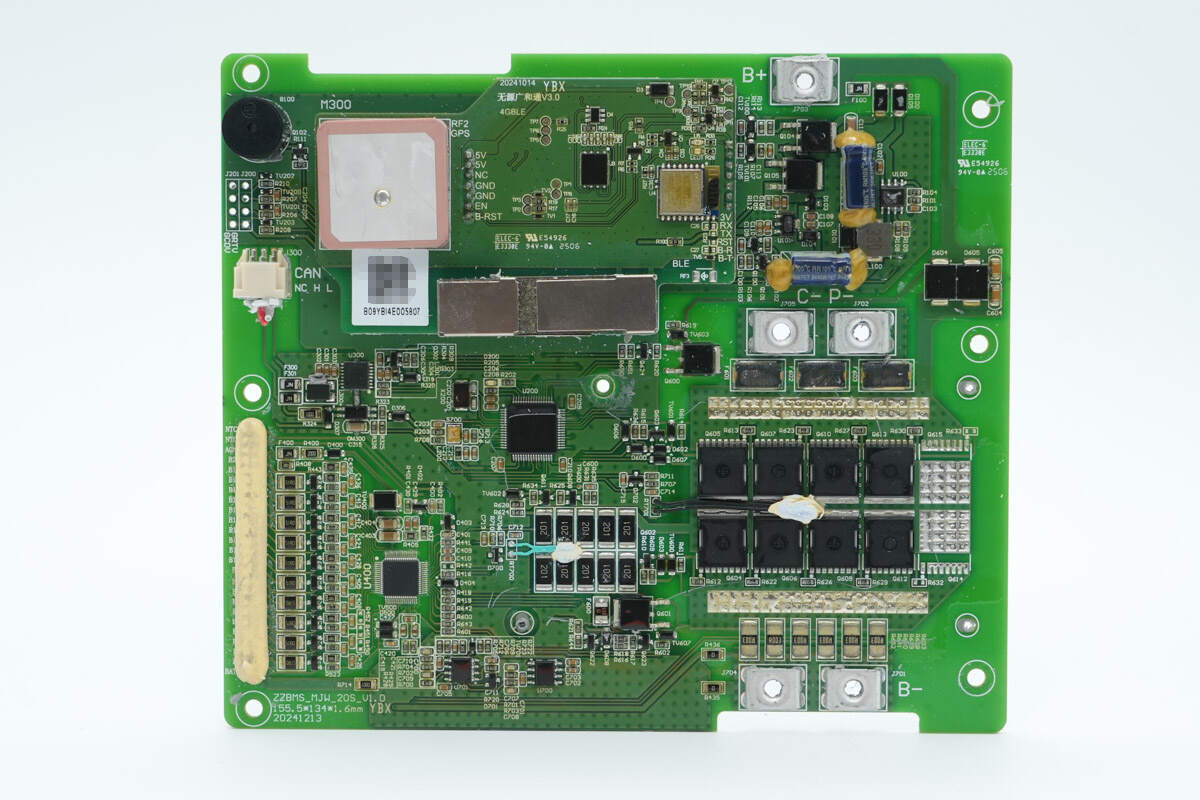

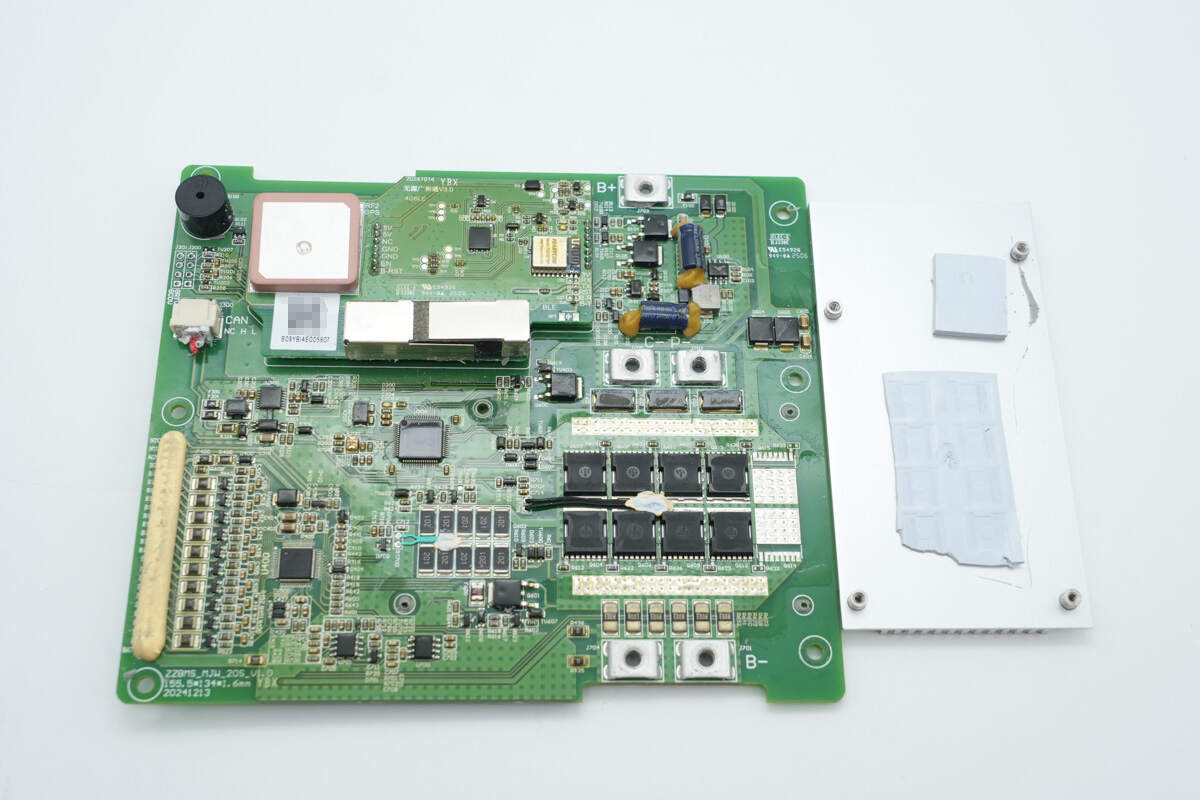

保护板左侧上方为GPS定位+4G和蓝牙通信模块，右侧设有降压供电电路，左下方为电池单体电压连接插座，右侧设有散热片和负极接线柱。

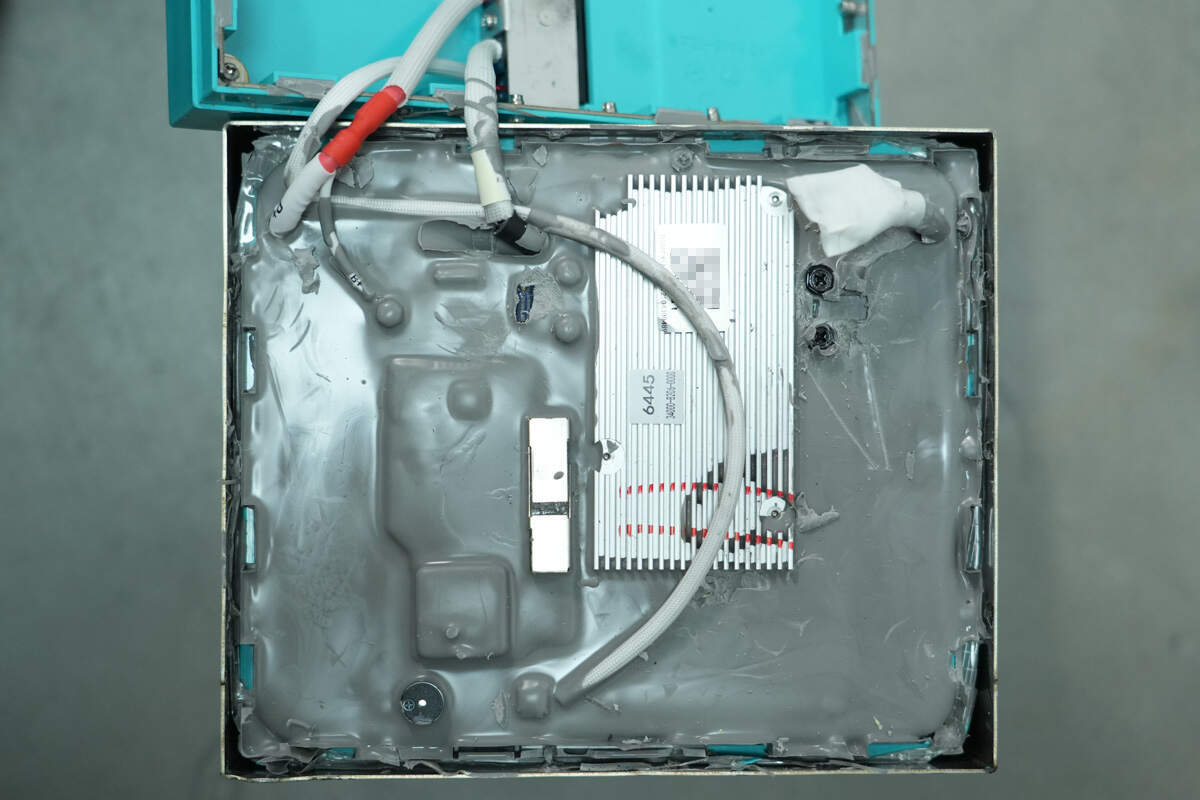

散热片通过螺丝固定，背面粘贴导热垫接触发热器件。

在散热片下方为电池保护管和预放电电阻，均设有热敏电阻进行温度检测。左侧设有电池保护芯片，预放电电阻上方设有MCU。

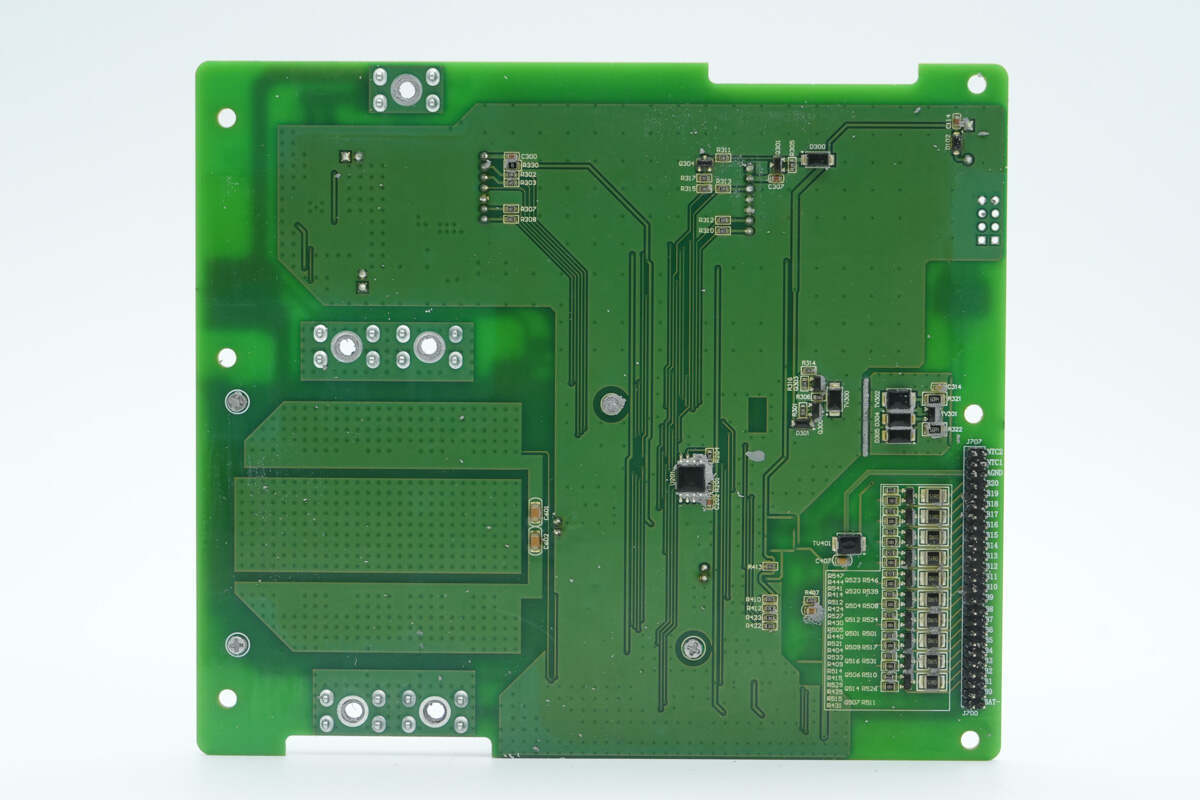

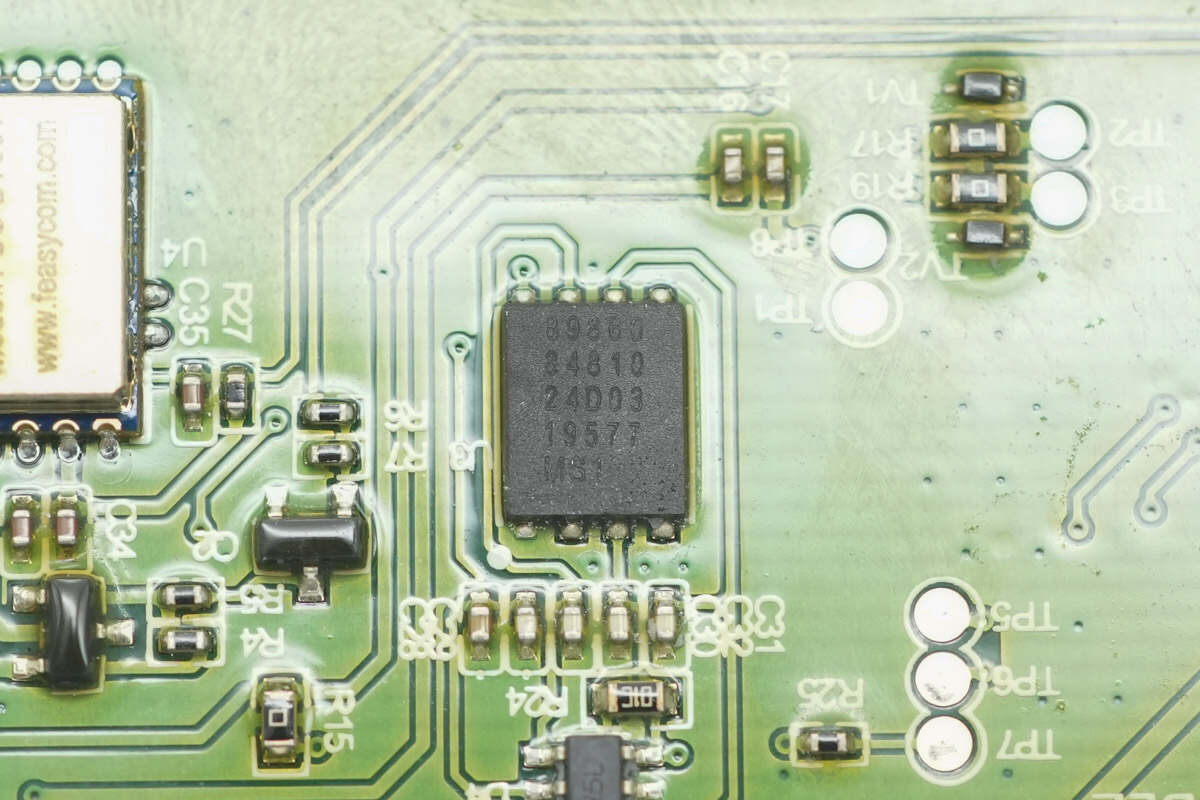

保护板背面设有存储器和检测电池单体电压的插座。

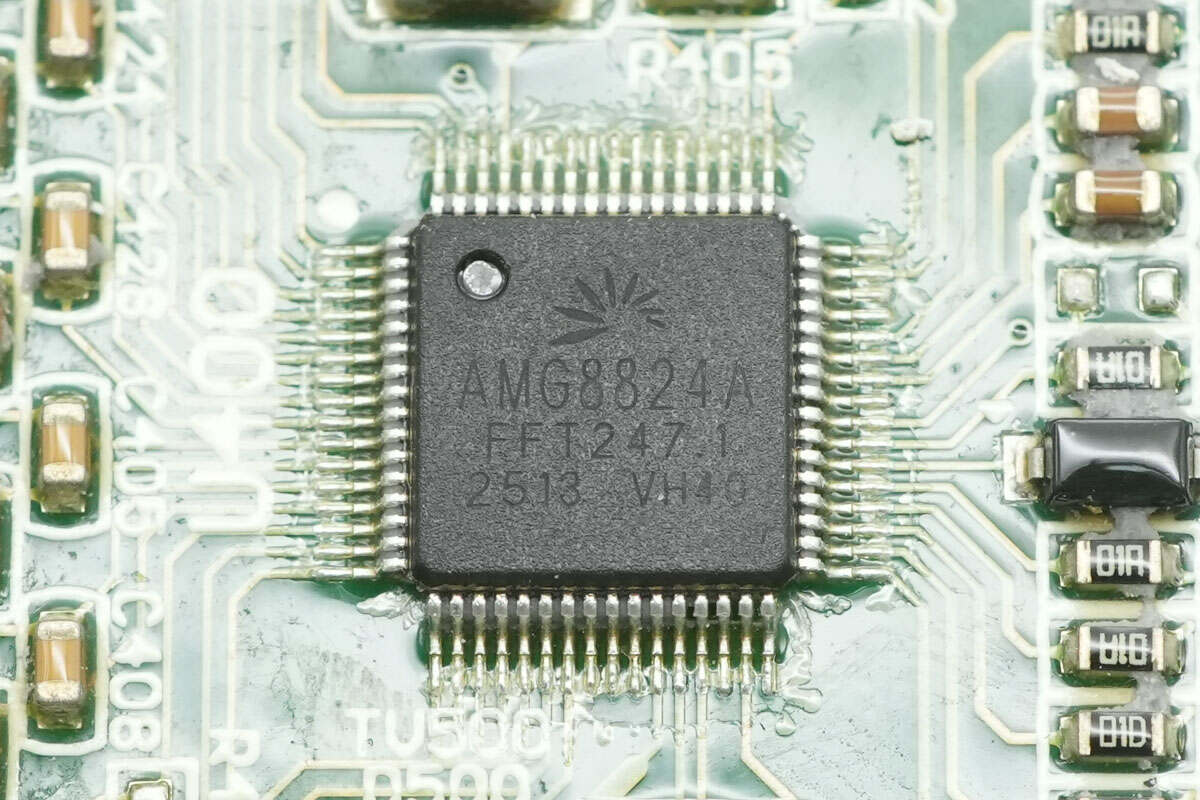

电池保护芯片来自迈巨微电子，型号AMG8824A，是一颗支持3-24串的高可靠性高性能锂电池管理SOC芯片。芯片基于MagicBMS系统架构，内部集成高精度信号采集转换、全功能保护硬件状态机，高压开关降压，无需使用外部MCU和降压芯片，即可实现锂电池的保护和监测功能。

芯片可配合MCU进行监测，实现软件保护和电量计算，增强系统设计的冗余性和保护可靠性。芯片内部集成高精度电池保护功能，包括过压/欠压保护，充放电高温/低温保护，充放电过流保护，放电短路保护。还支持电池电压均衡，电池连接断线保护，具备电子锁控制。

芯片内部集成ADC，支持电池单体电压监测，电池充放电电流监测，电池组电压监测。还具备高精度ADC用于电流采集和库仑计。芯片内部集成高压开关降压电路，集成底边NMOS驱动，支持正常工作模式和休眠模式，采用LQFP-64L封装。

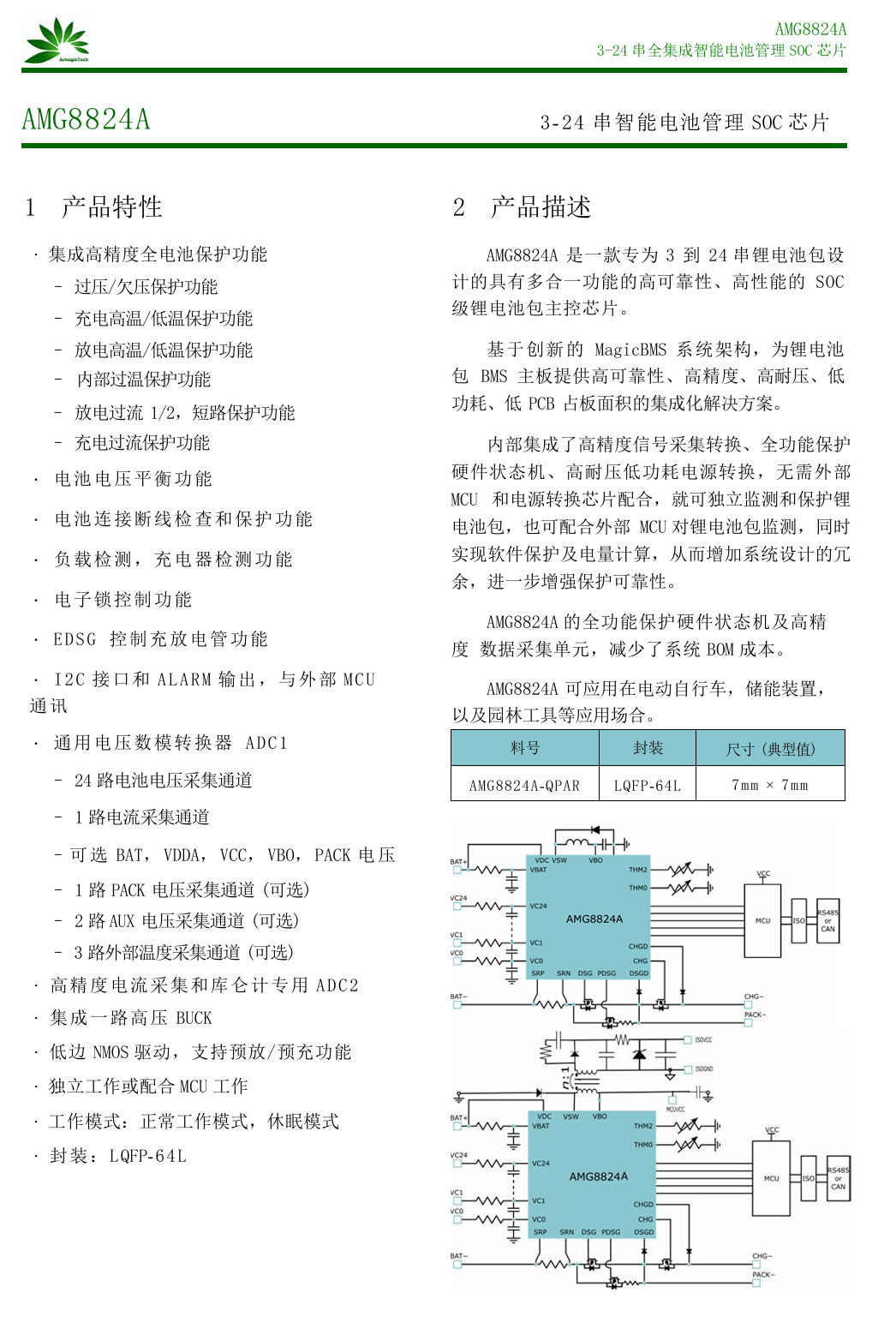

迈巨微 AMG8824A 资料信息。

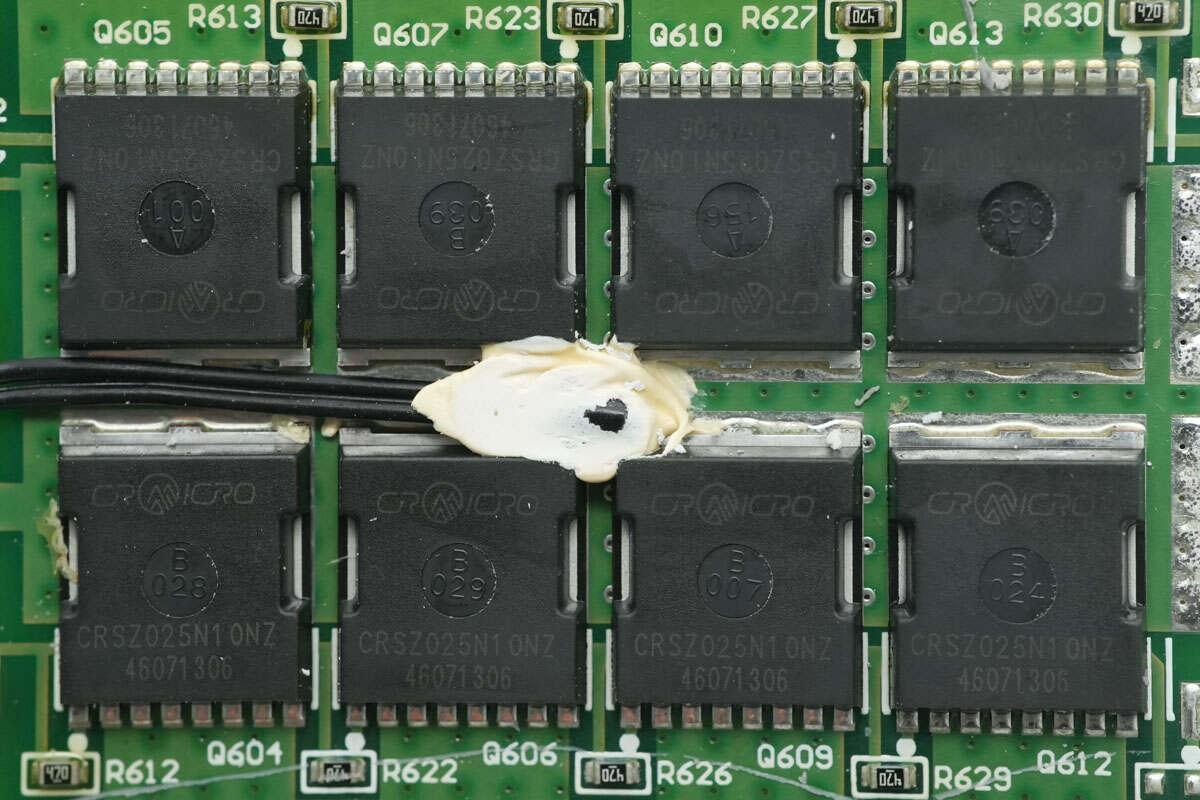

电池保护管来自华润微，型号CRSZ025N10NZ，NMOS，耐压100V，导阻2mΩ，采用TOLL封装。

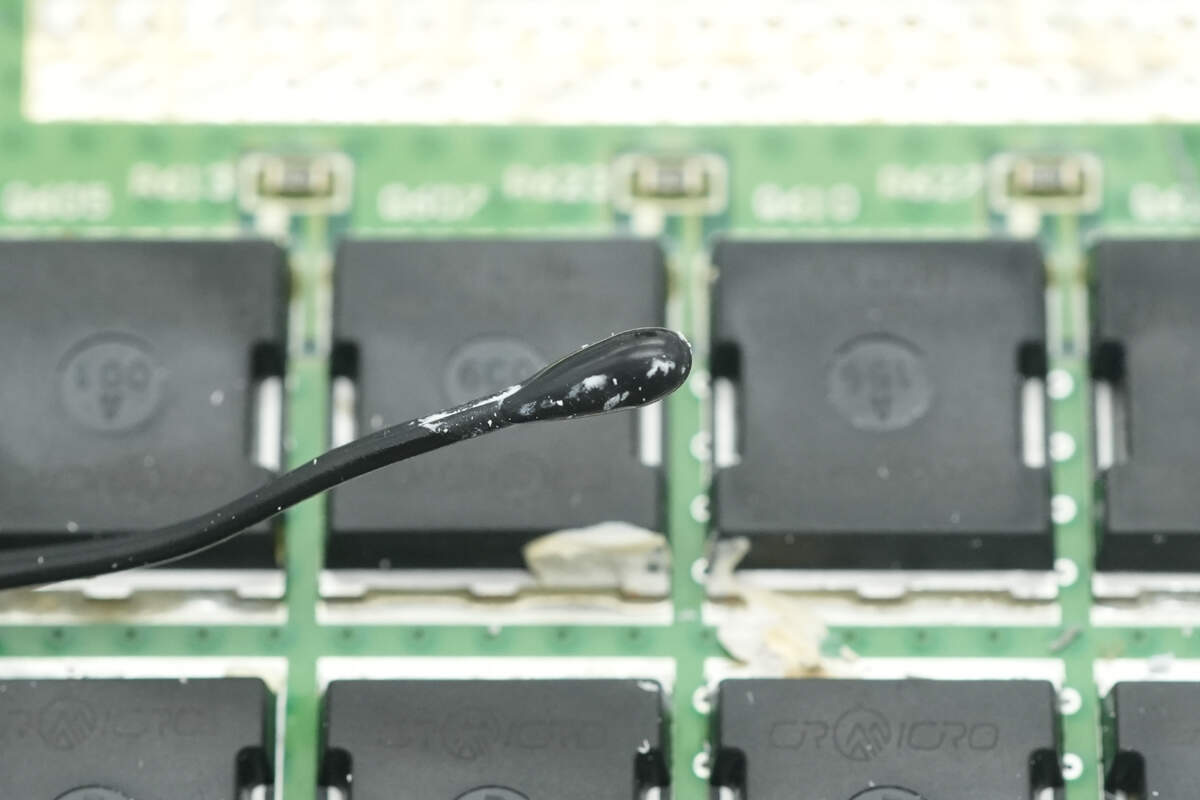

检测电池保护管温度的热敏电阻特写。

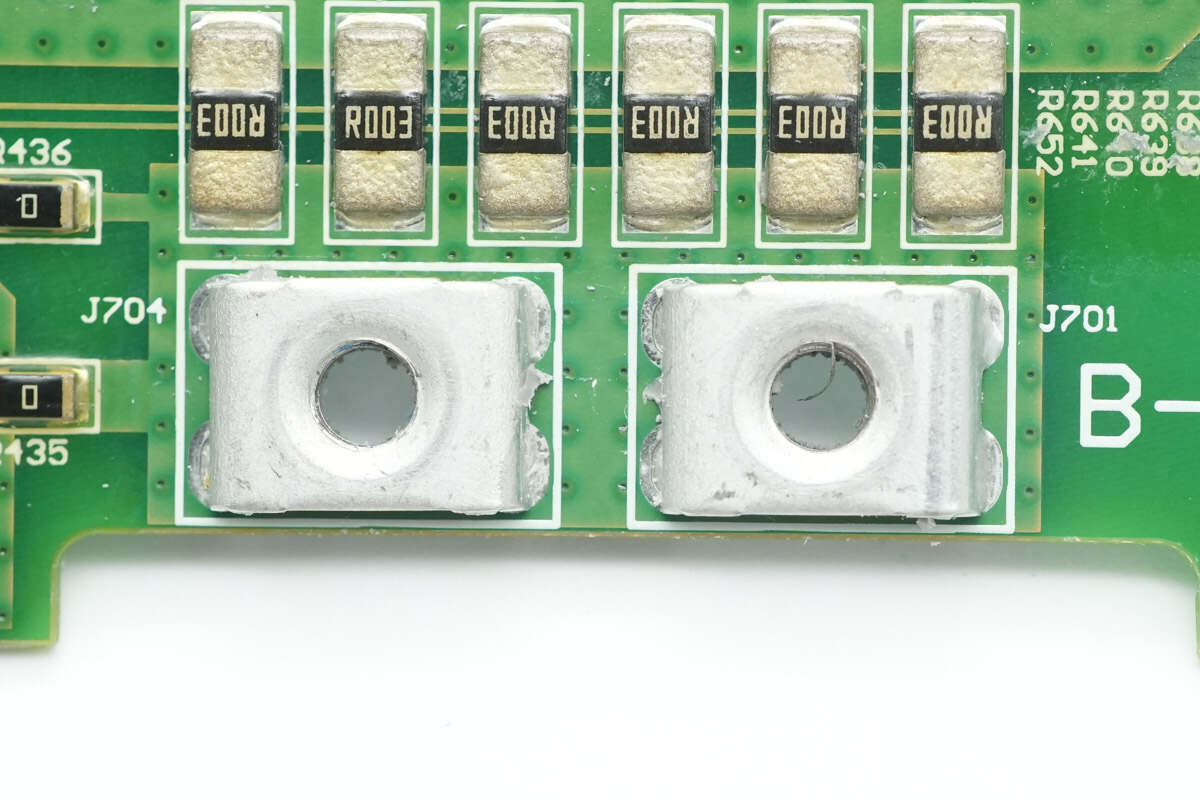

6颗3mΩ取样电阻并联，用于检测电池组充放电电流。

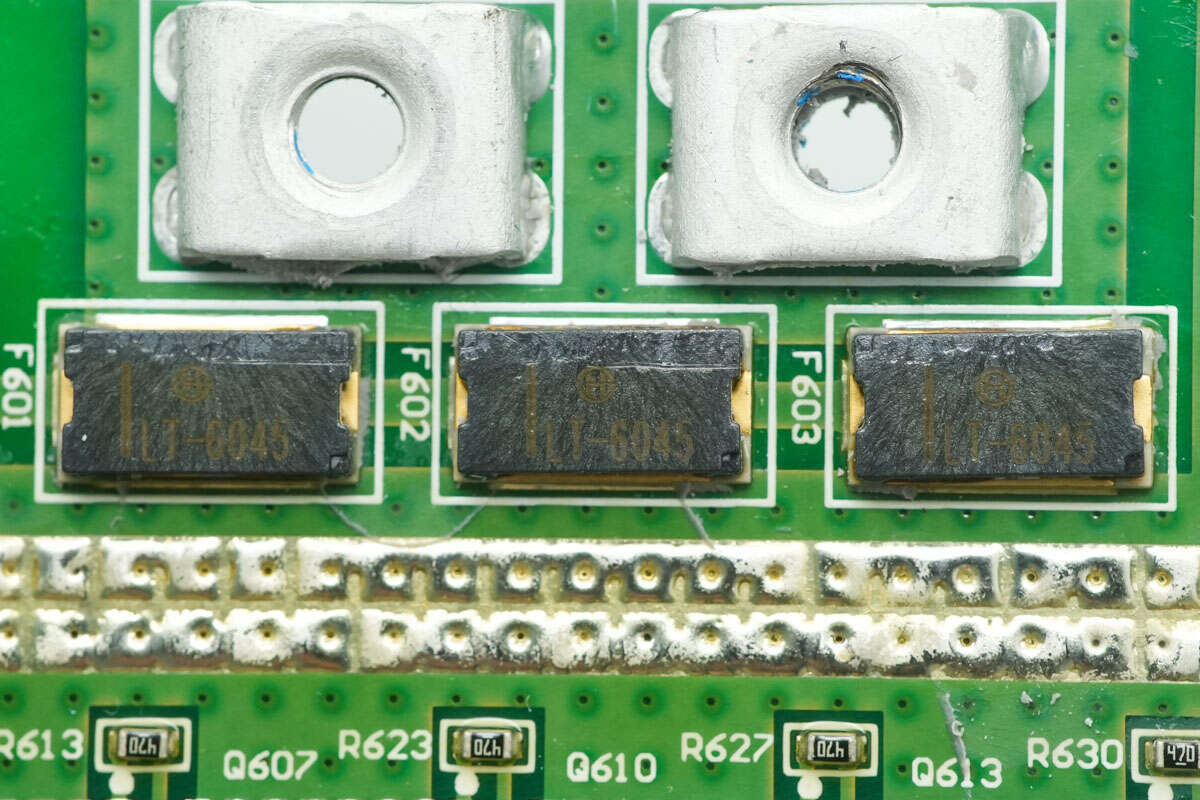

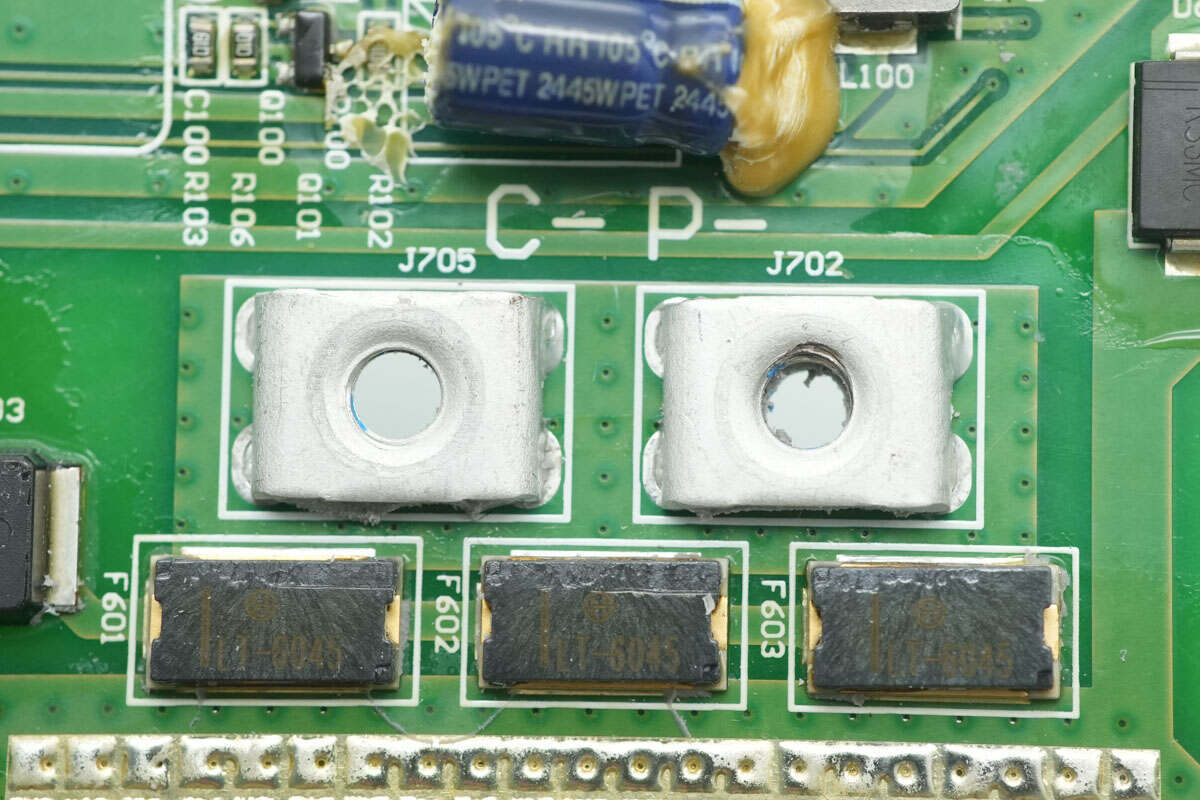

三端保险丝来自好利科技，型号LT-6045，保险丝额定电流45A，额定电压80V，分断能力120A，支持20串电池应用，通过了UR和TUV认证。

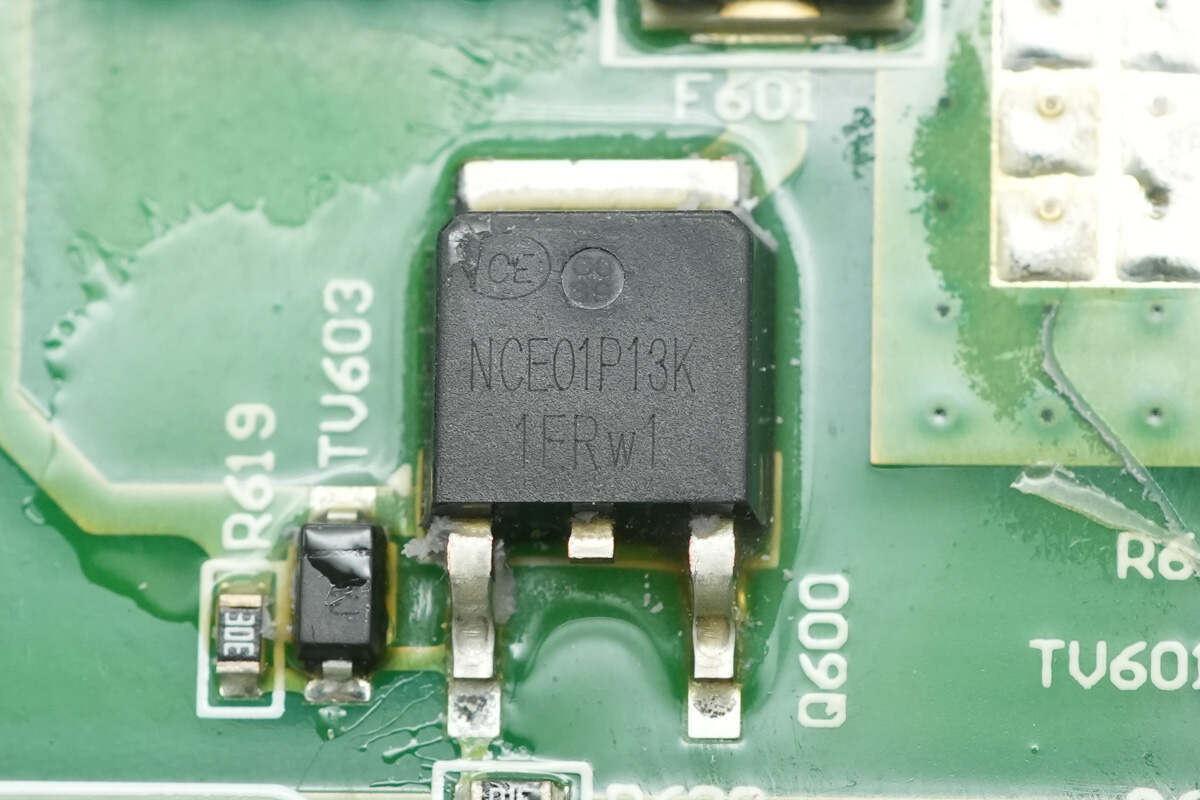

控制保险丝熔断的开关管来自新洁能，型号NCE01P13K，PMOS，耐压-100V，导阻170mΩ，采用TO-252-2L封装。

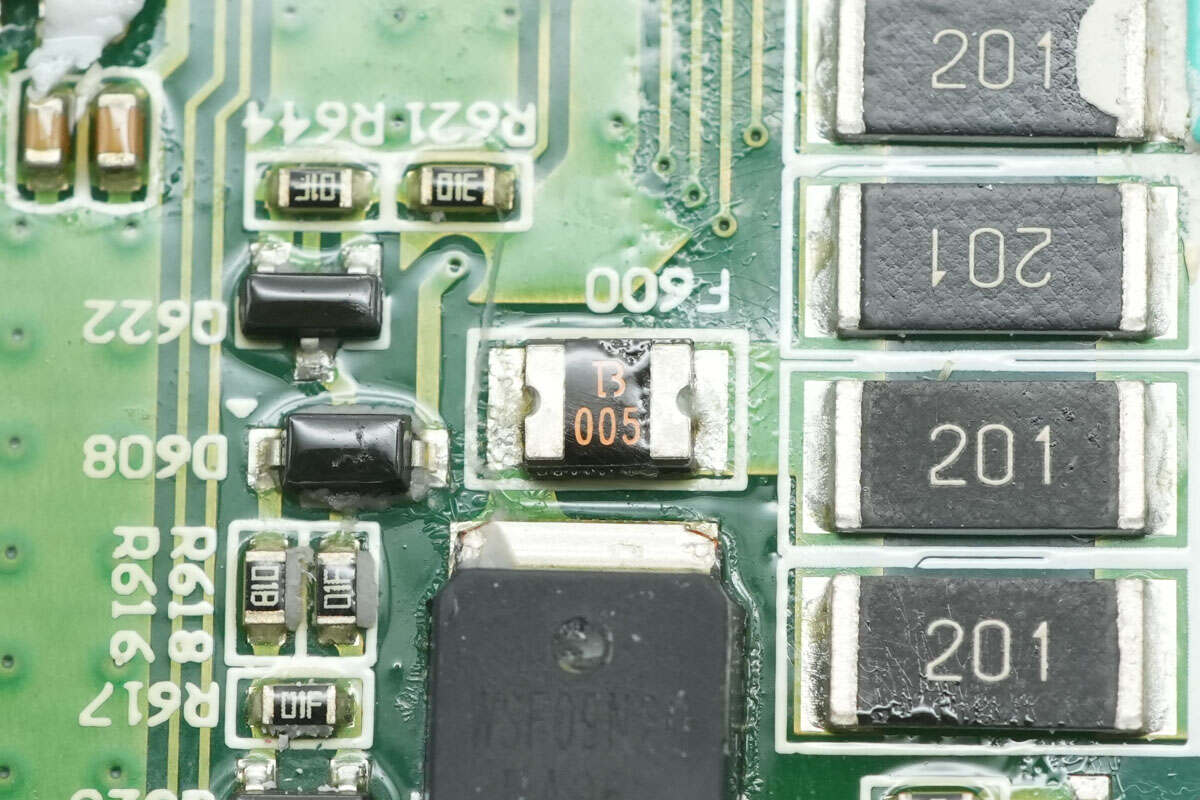

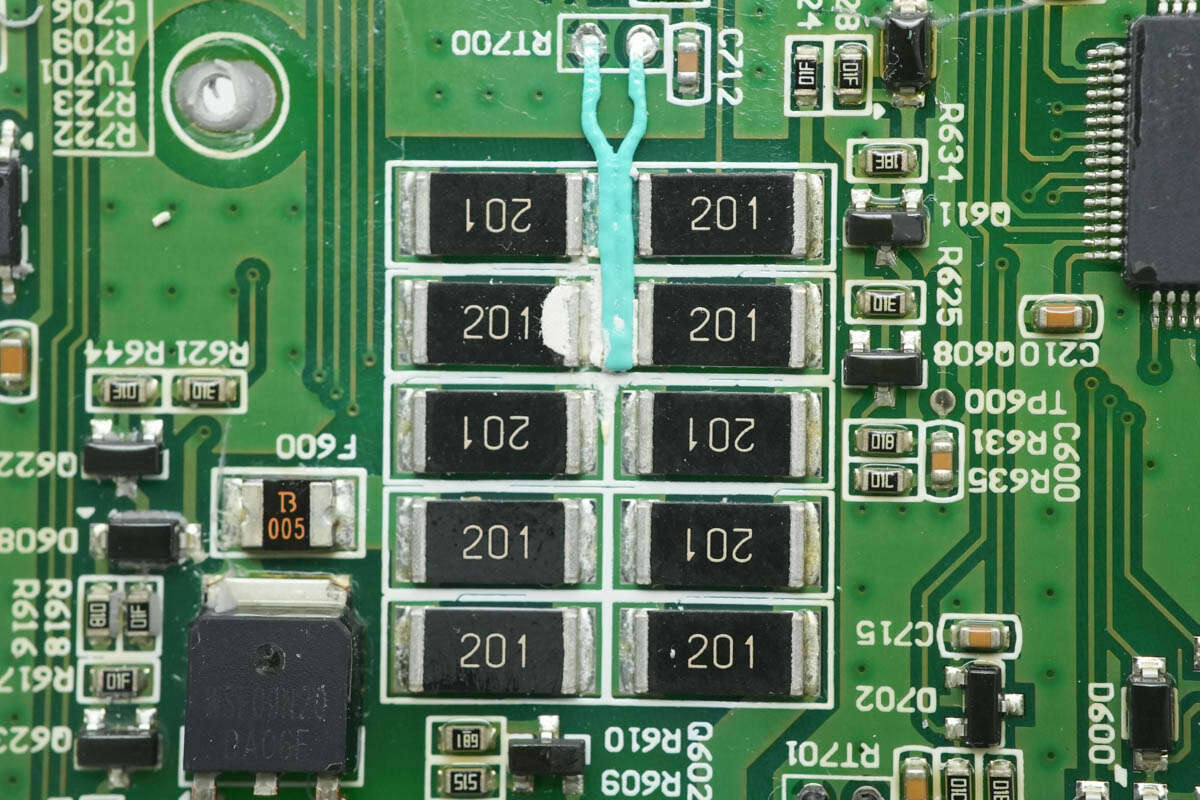

预放电限流电阻特写，使用10颗200Ω贴片电阻，为5并2串连接，等效电阻80Ω。

电阻中间设有热敏电阻检测温升。

限流电阻串联自恢复保险丝。

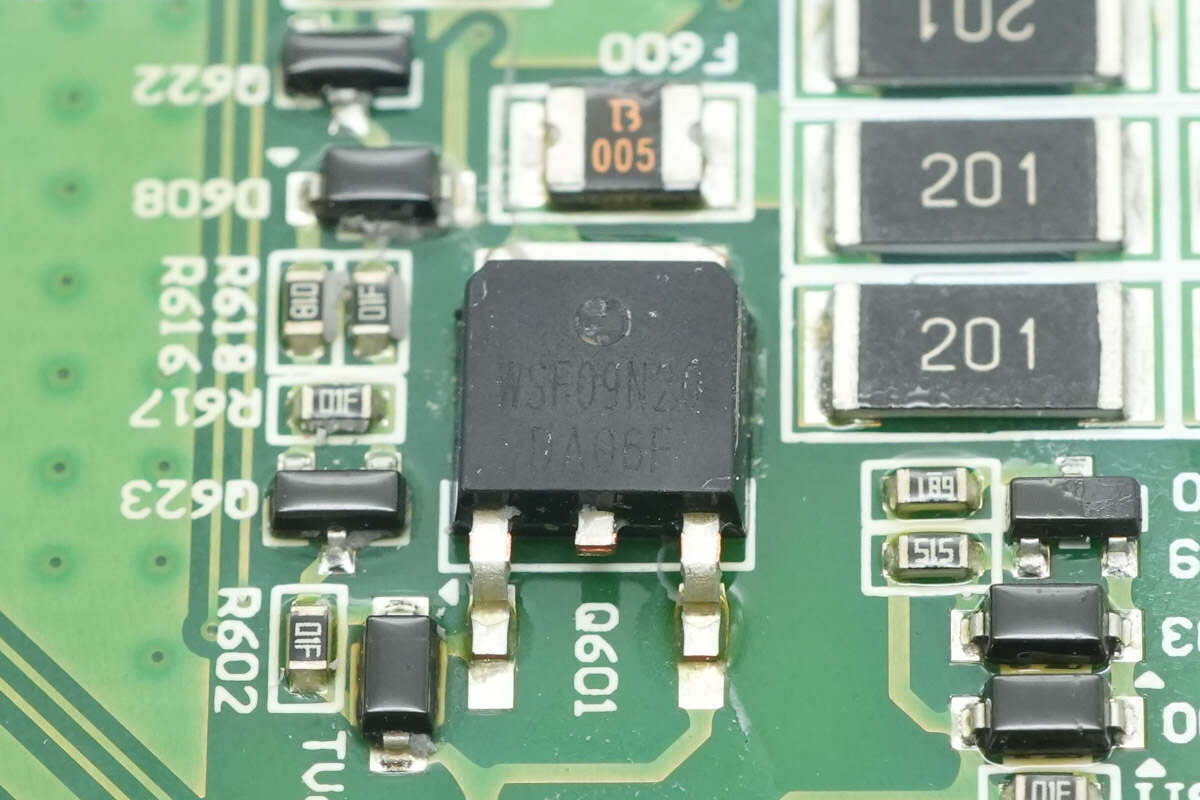

预放电开关管来自微硕，型号WSF09N20，NMOS，耐压200V，导阻210mΩ，采用TO-252封装。

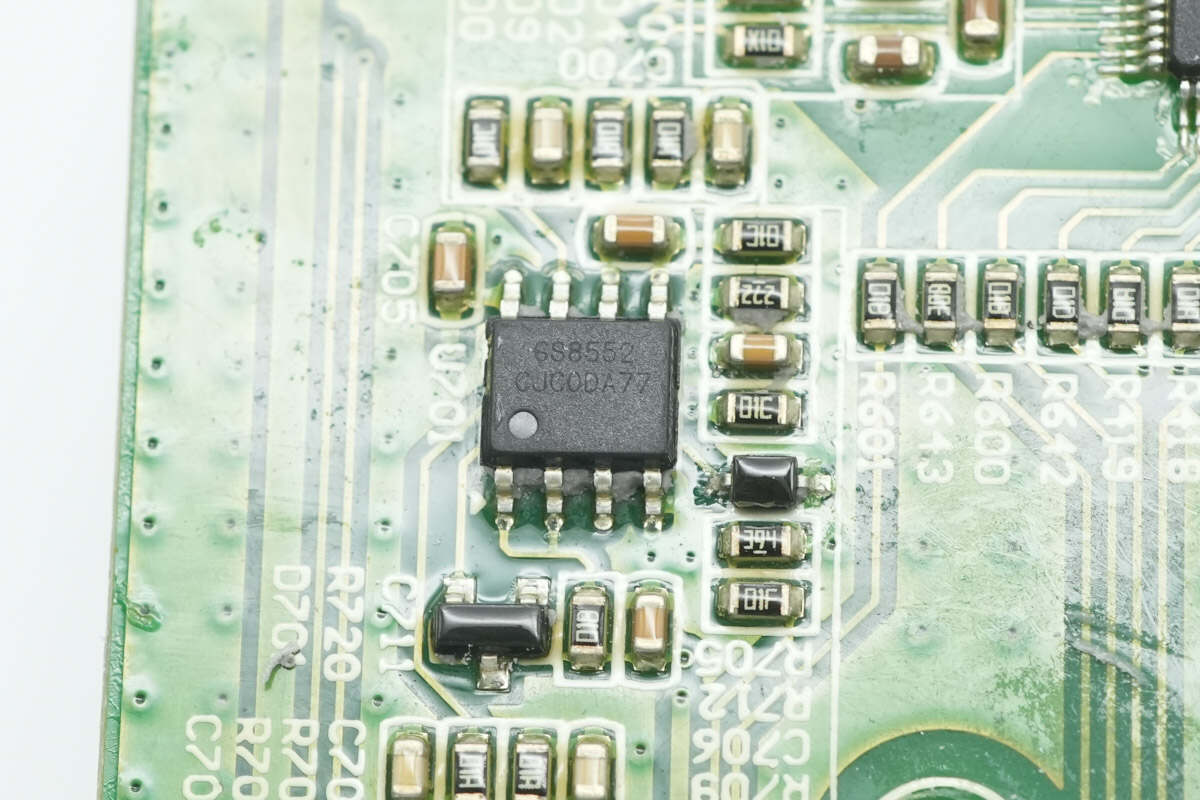

运放芯片来自聚洵半导体，型号GS8552，是一颗零偏移轨对轨双运放，支持1.8-5.5V单电压供电，采用SOP-8封装。

模数转换芯片来自芯海科技，型号CS1237，是一颗高精度，低功耗模数转换芯片，内置一组差分输入通道，内置温度传感器和高精度振荡器。芯片内置24位ADC，带有可编程增益放大器，具备SPI接口，采用SOP8封装。配合运放芯片用于电池组电流采集。

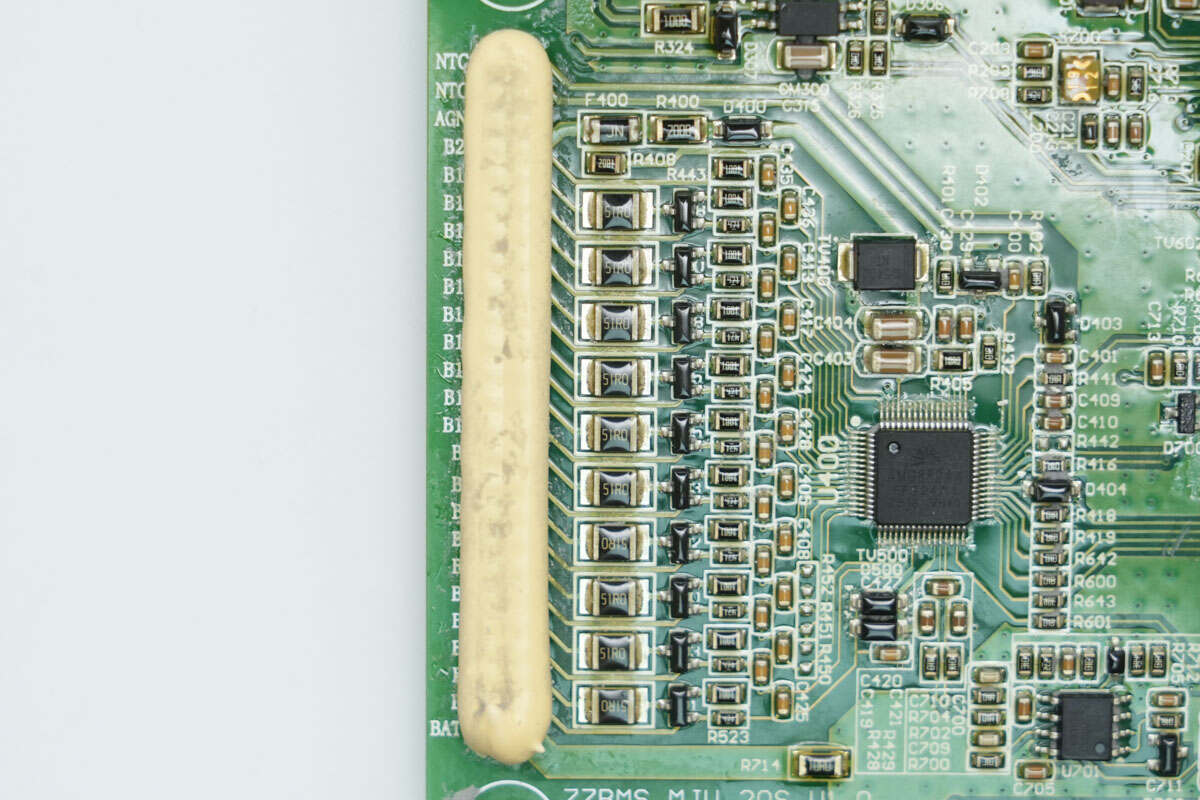

在PCB正反面均设有均衡电阻和均衡开关管，连接器焊点打胶绝缘。

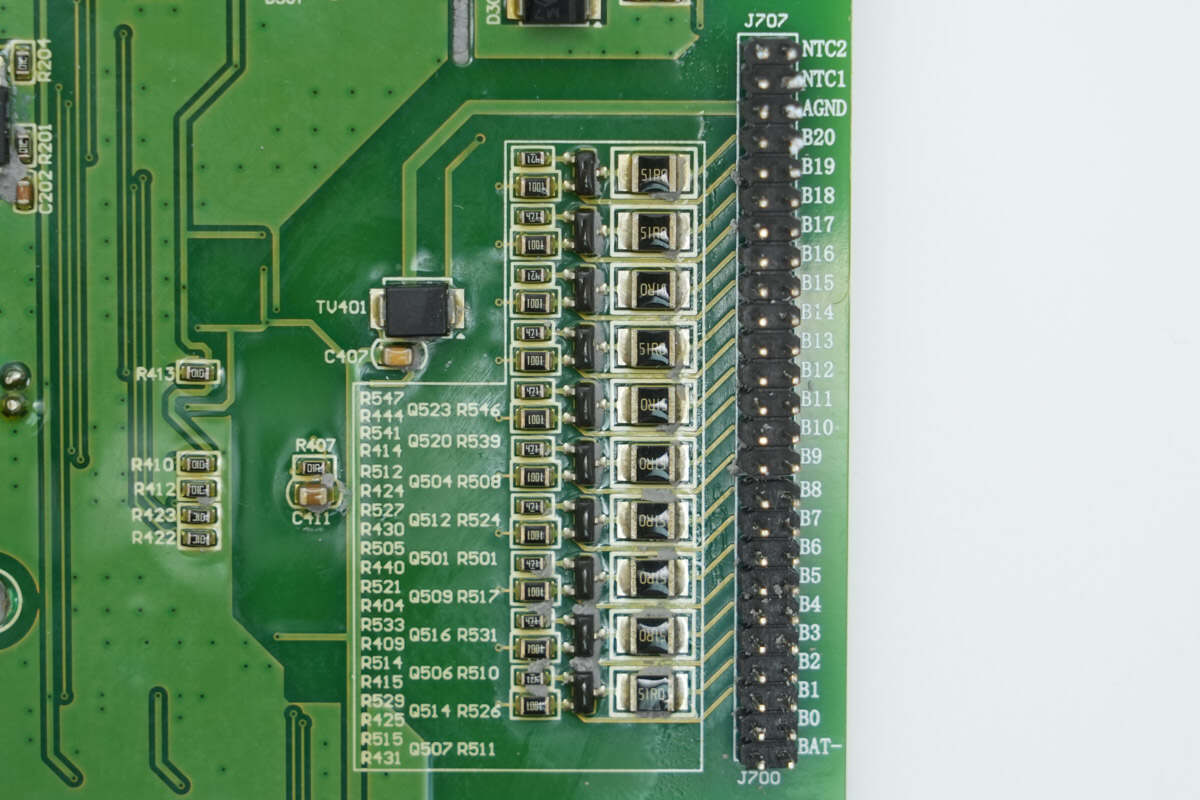

背面的均衡开关管和均衡电阻特写，保护板支持20串电池组，并设有两个NTC通道进行温度检测。

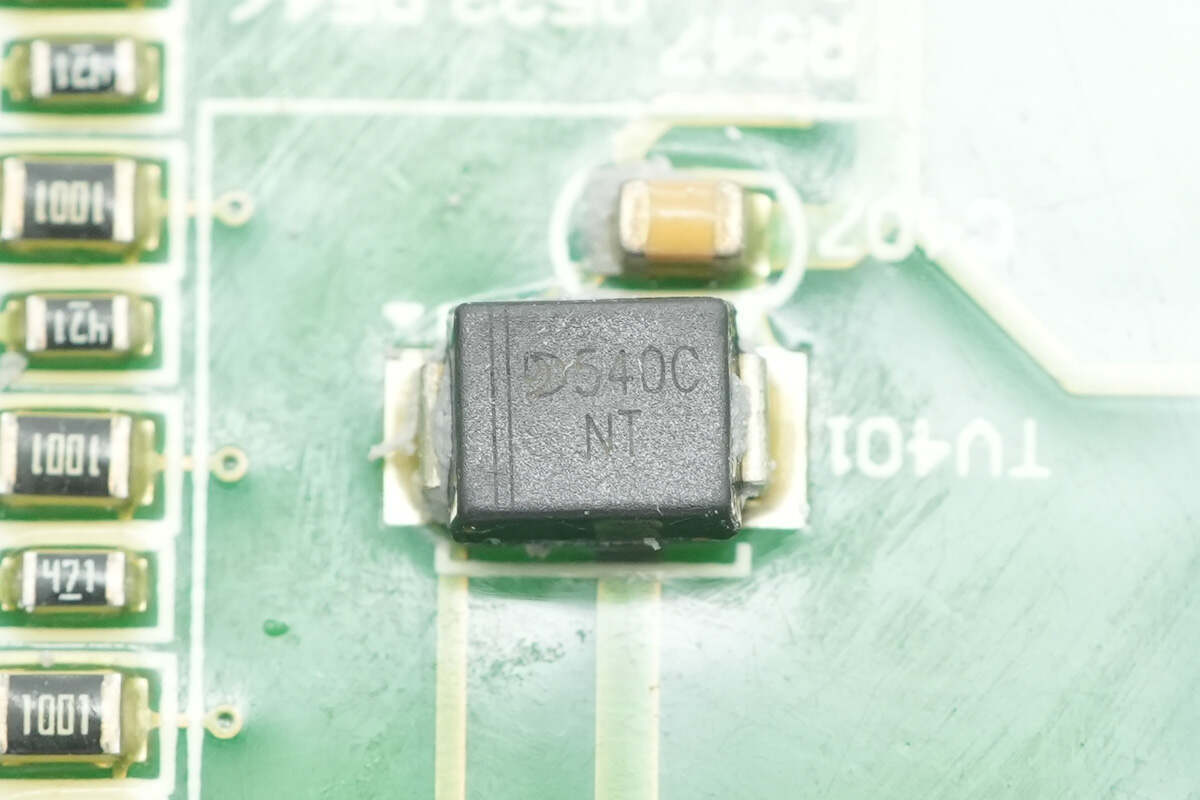

用于过压保护的TVS丝印540C。

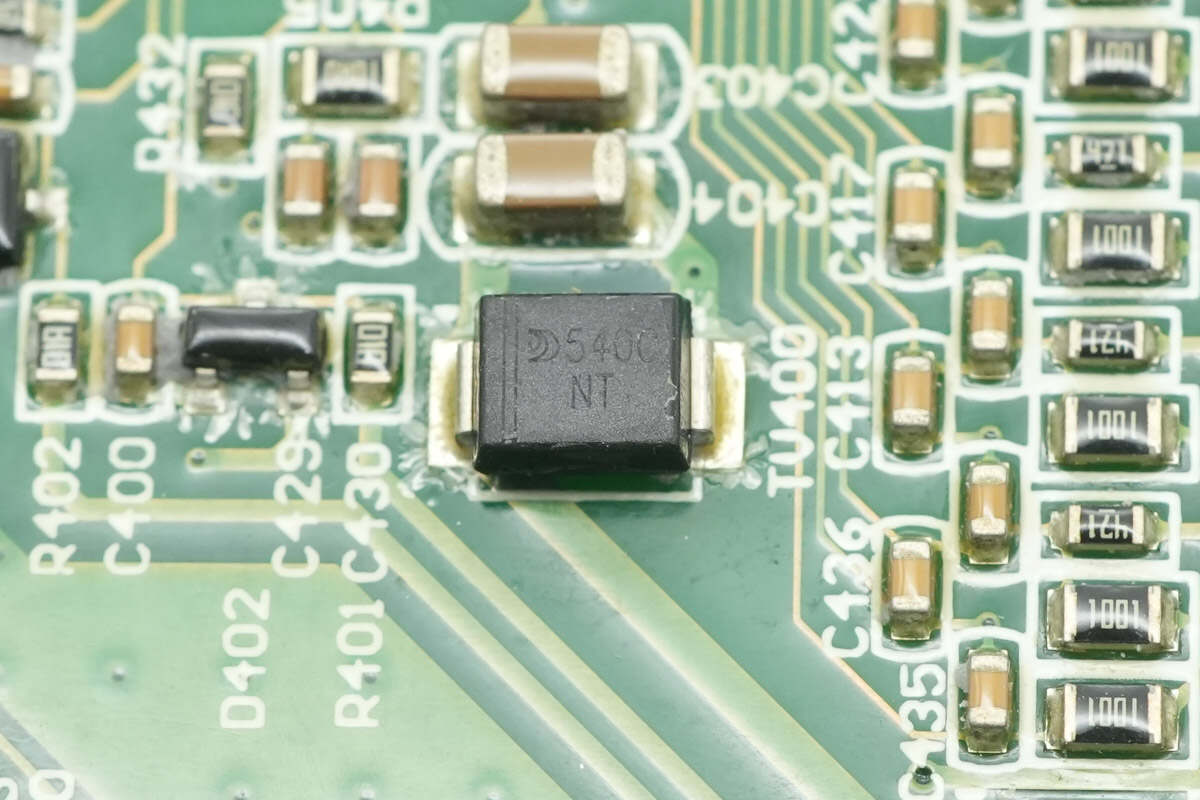

另一颗TVS丝印540C。

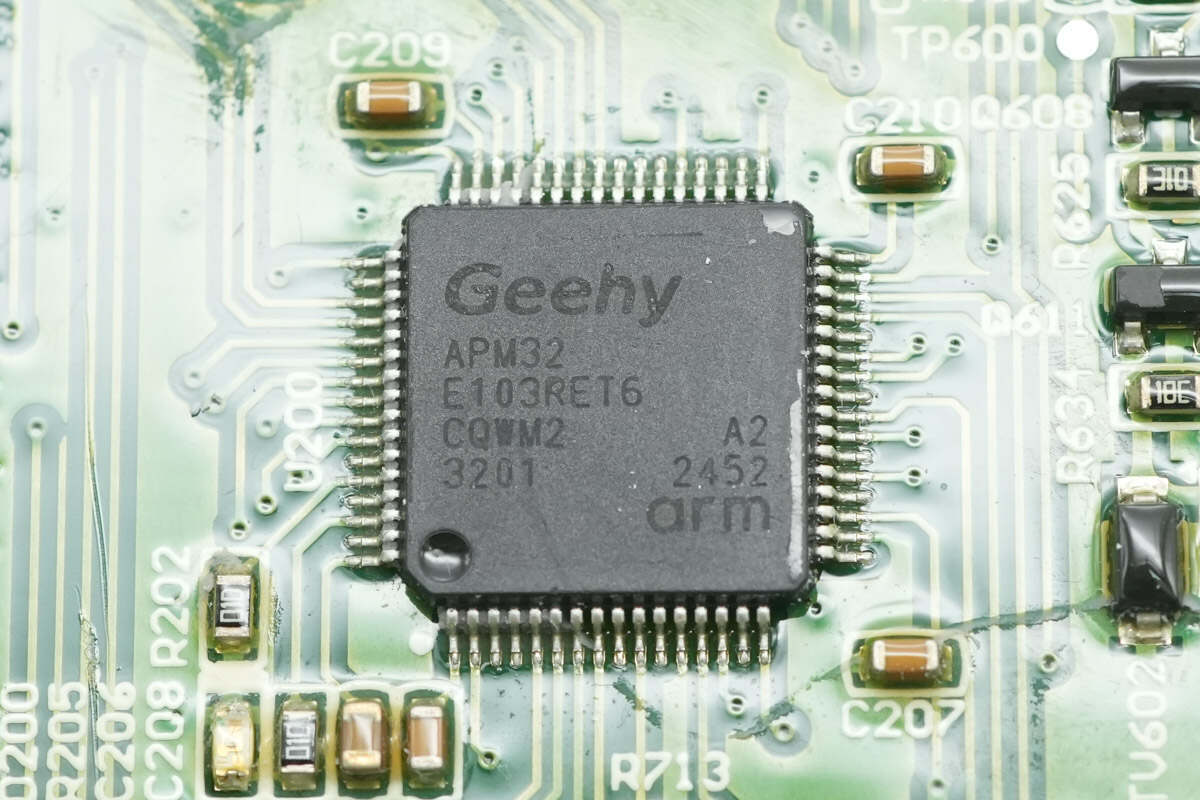

用于保护板控制的MCU来自极海半导体，型号APM32E103RET6，为工业级主流MCU，芯片内置ARM Cortex M3内核，主频为120MHz，内置512KB FLASH和128KB SRAM，具备USART、I2C、SPI、USB、CAN、SDIO和EMMC接口，采用LQFP64封装。

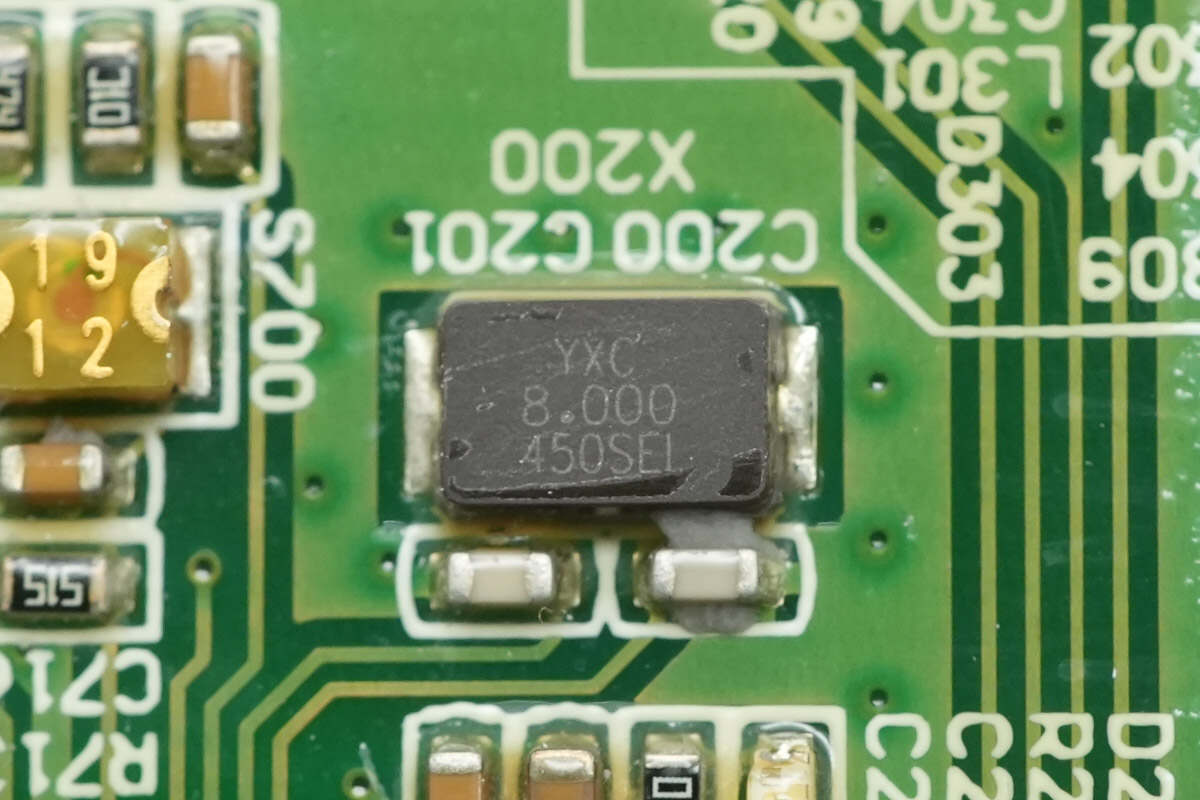

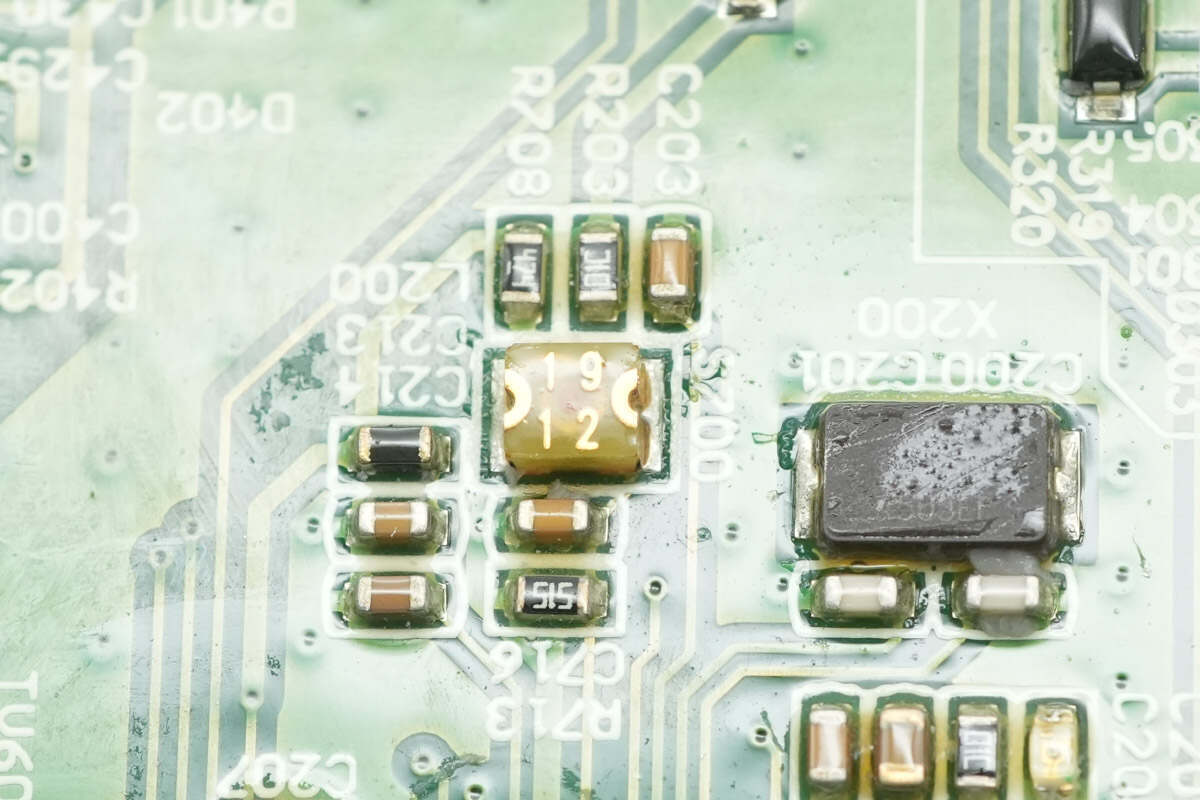

时钟晶振来自扬兴科技，规格为8.000MHz。

贴片角度开关特写。

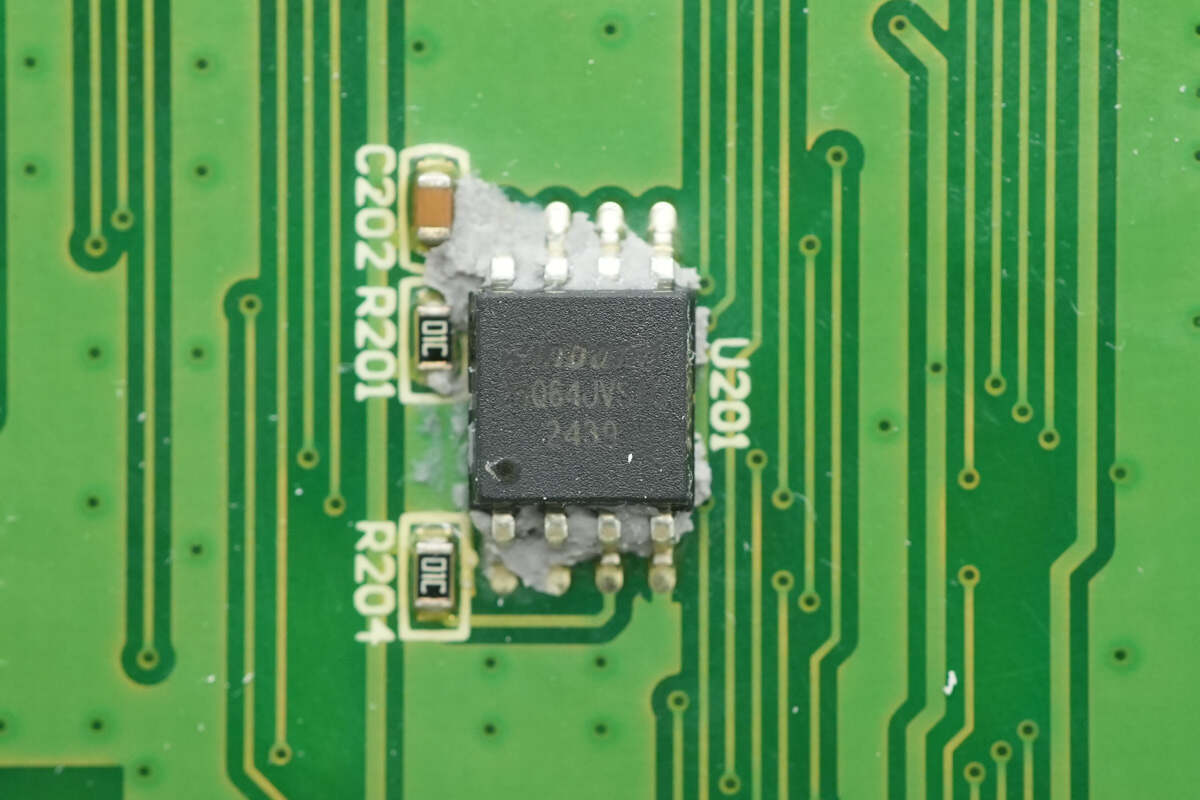

外置的存储器来自华邦，型号W25Q64JVSSIQ，容量为8MB，采用SOP8封装。

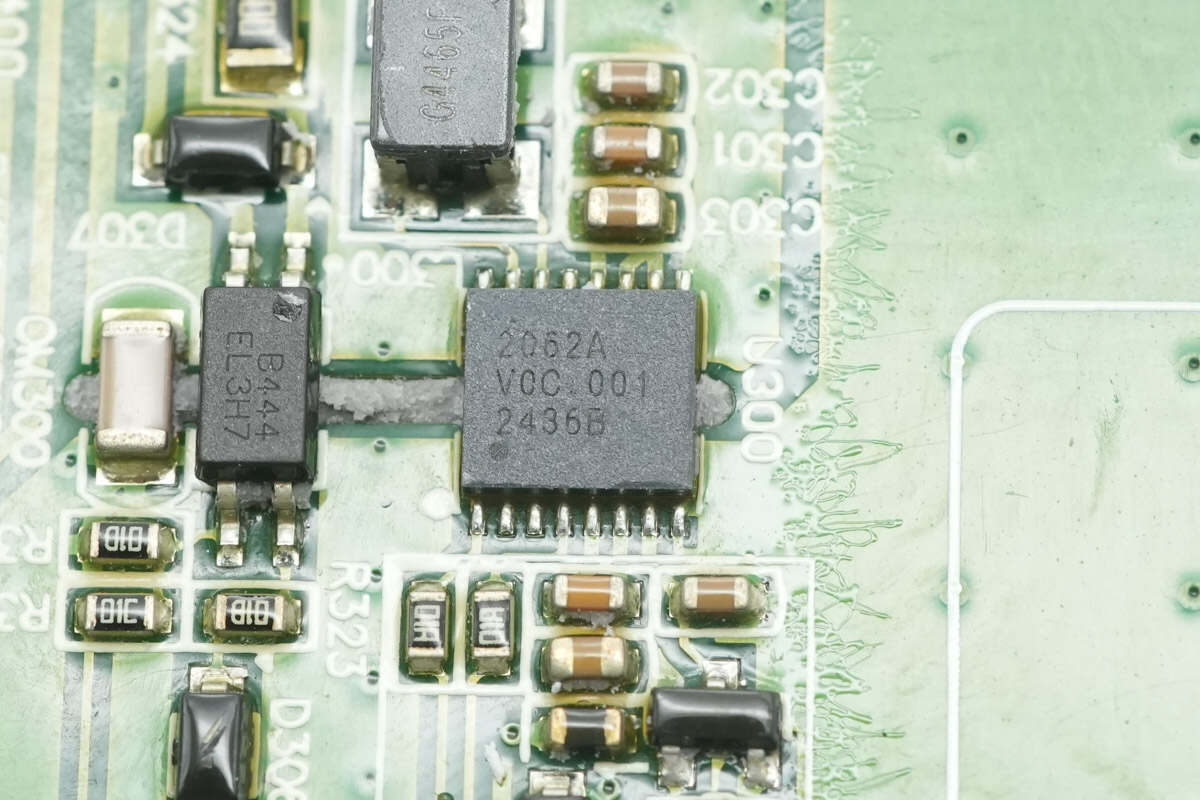

用于CAN总线通信的隔离通信芯片来自川土微，型号CA-IS2062A，芯片支持2.5KVrms隔离，内部集成隔离电源，无需外部隔离电源，简化电路设计。芯片支持1Mbps CAN和5Mbps CAN FD通信速率，支持2.5-5.5V供电范围，采用LGA16封装。

数据线通信滤波共模电感特写。

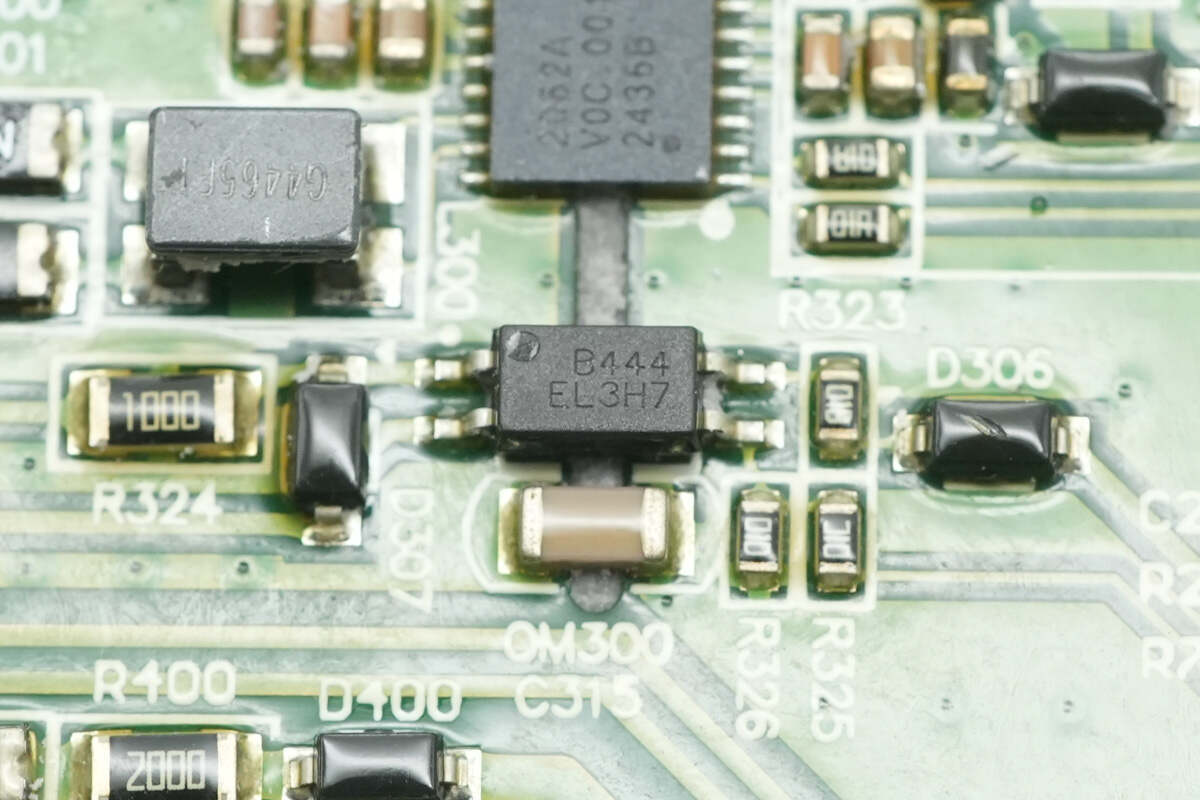

亿光EL3H7光耦控制负载电阻。

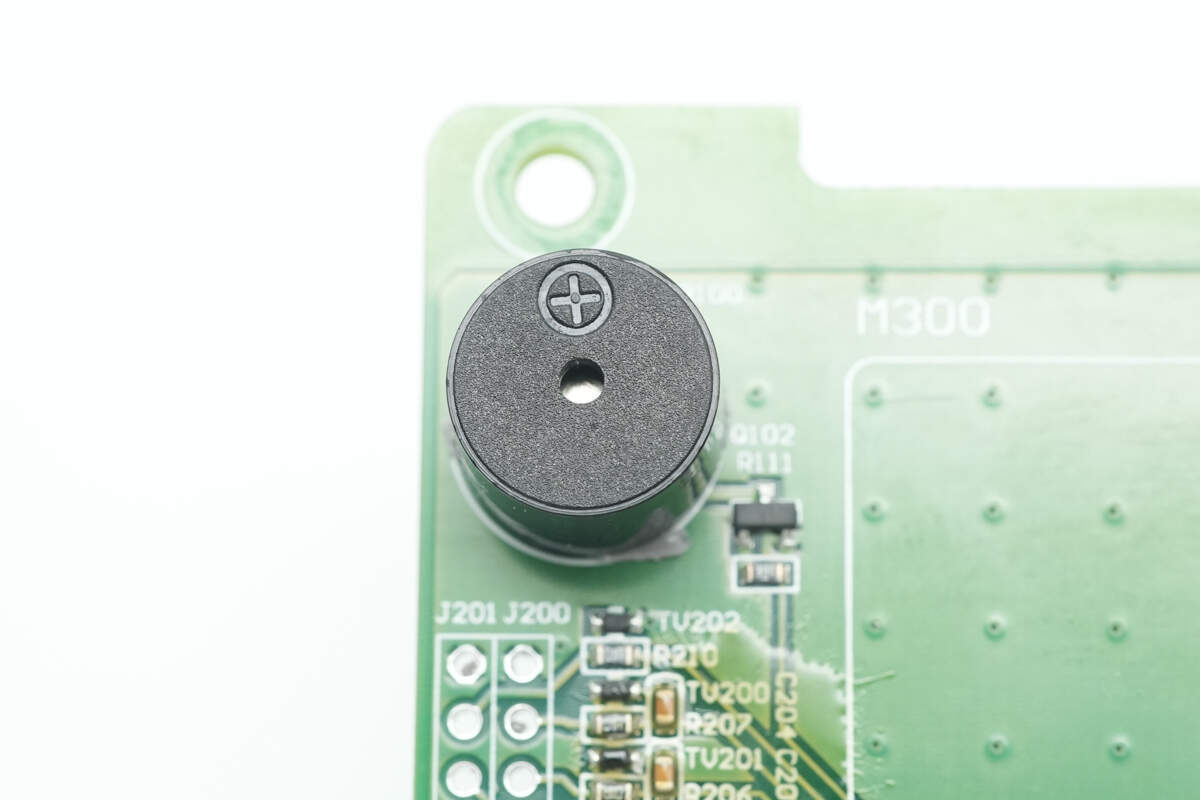

蜂鸣器用于告警提示。

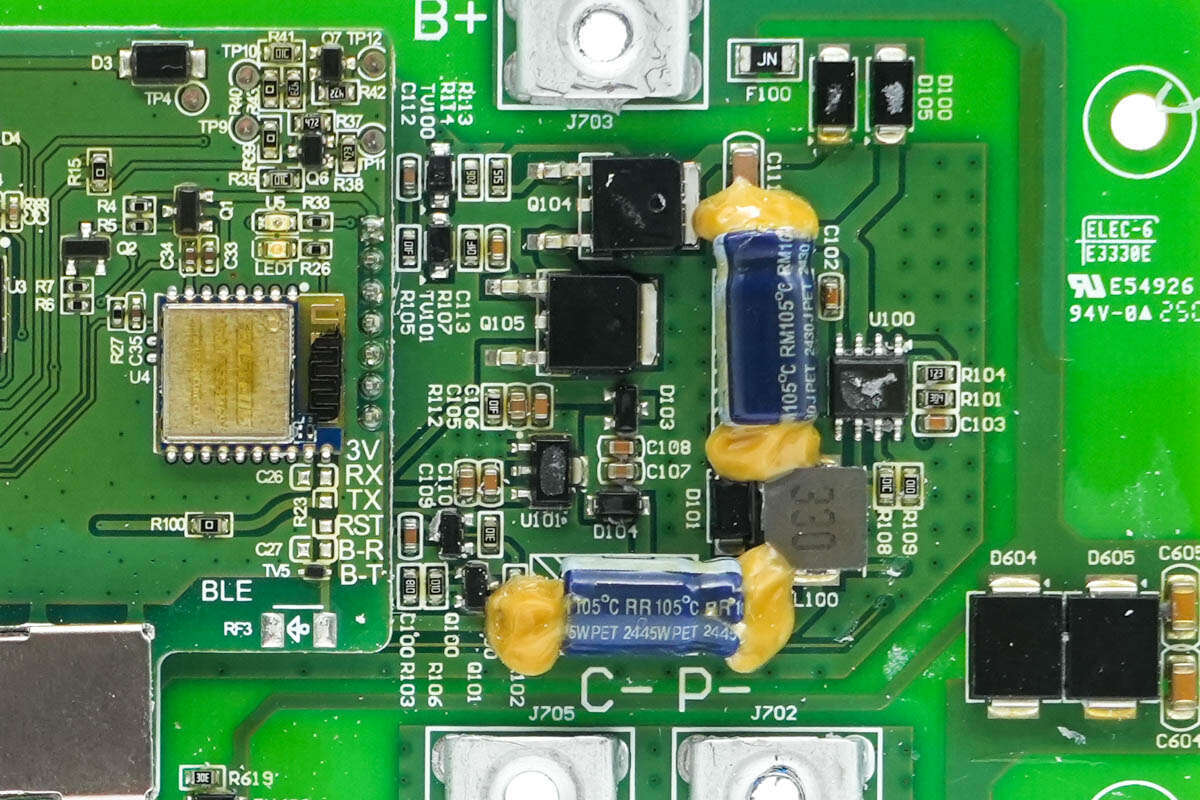

输入降压供电电路特写，电解电容两端打胶加固。

电池组正极输入端设有贴片保险丝和防反接二极管。

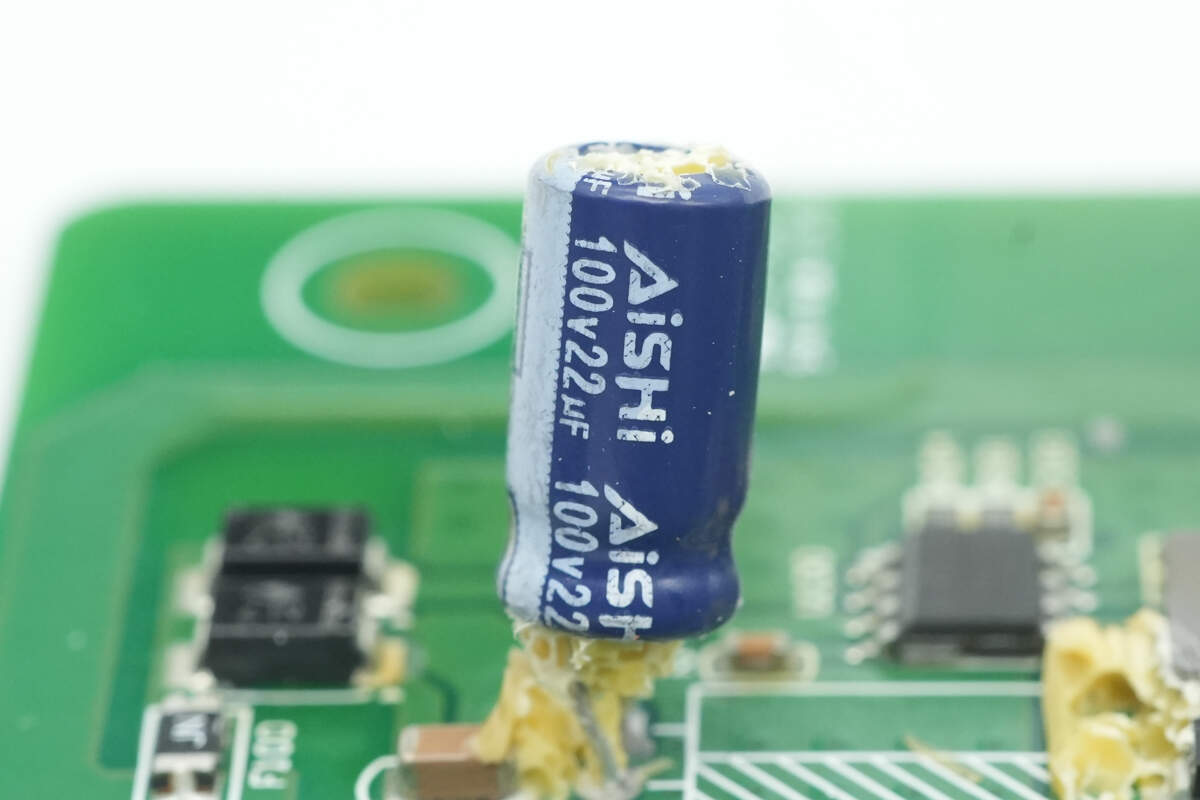

输入滤波电容来自艾华，规格为100V22μF。

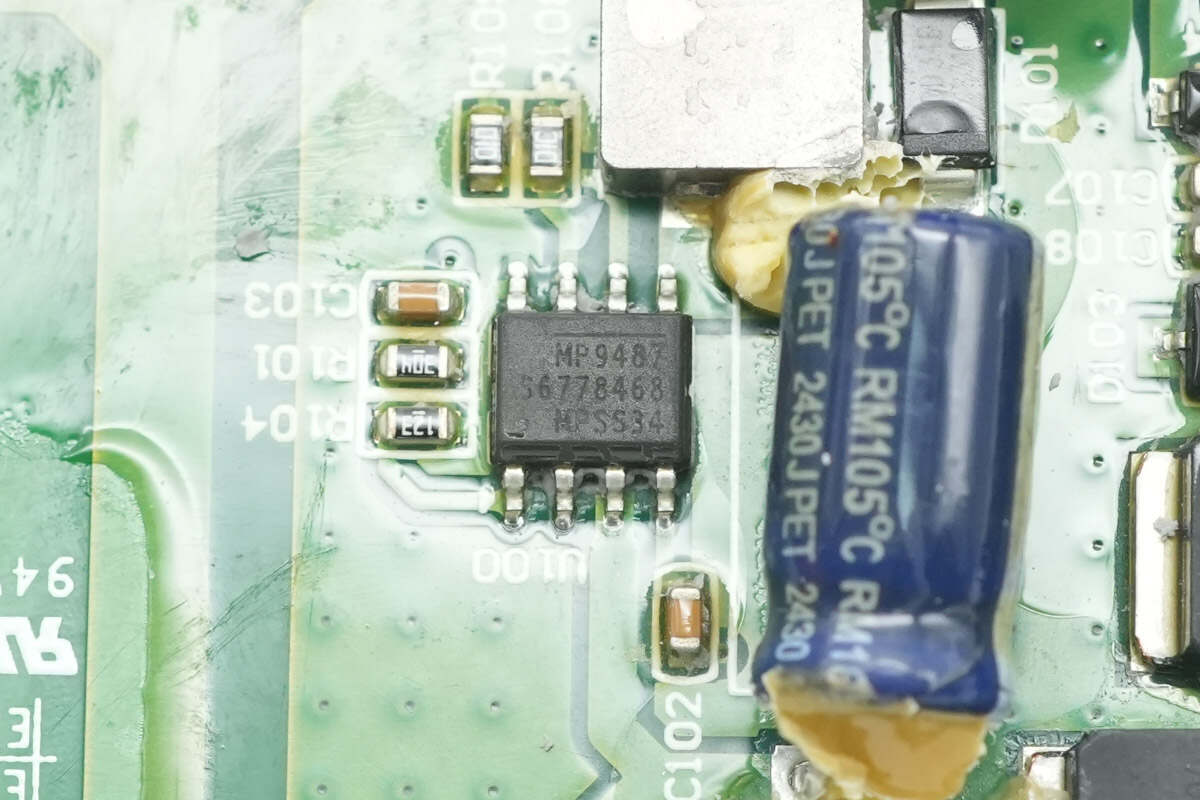

降压芯片来自芯源系统，型号MP9487，芯片内置高压上管，支持100V输入电压，输出电流为1A，采用SOIC-8 EP封装。

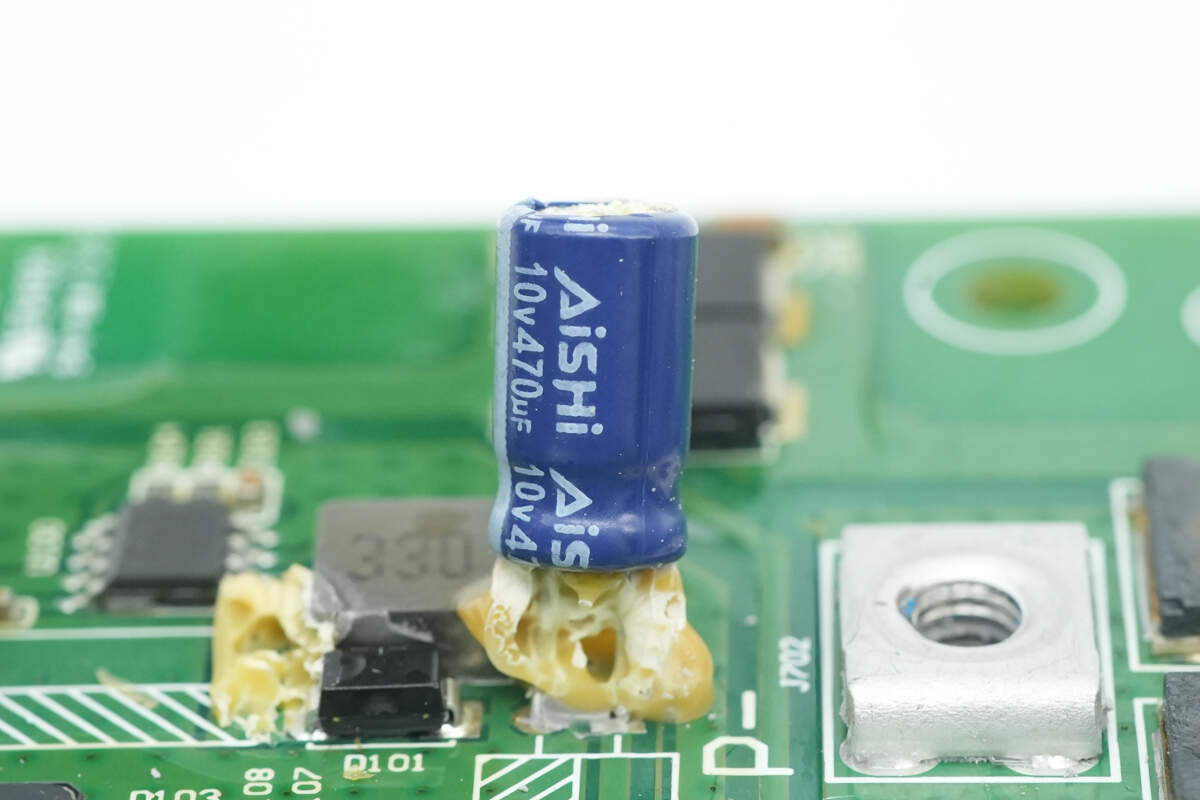

输出滤波电容规格为10V470μF。

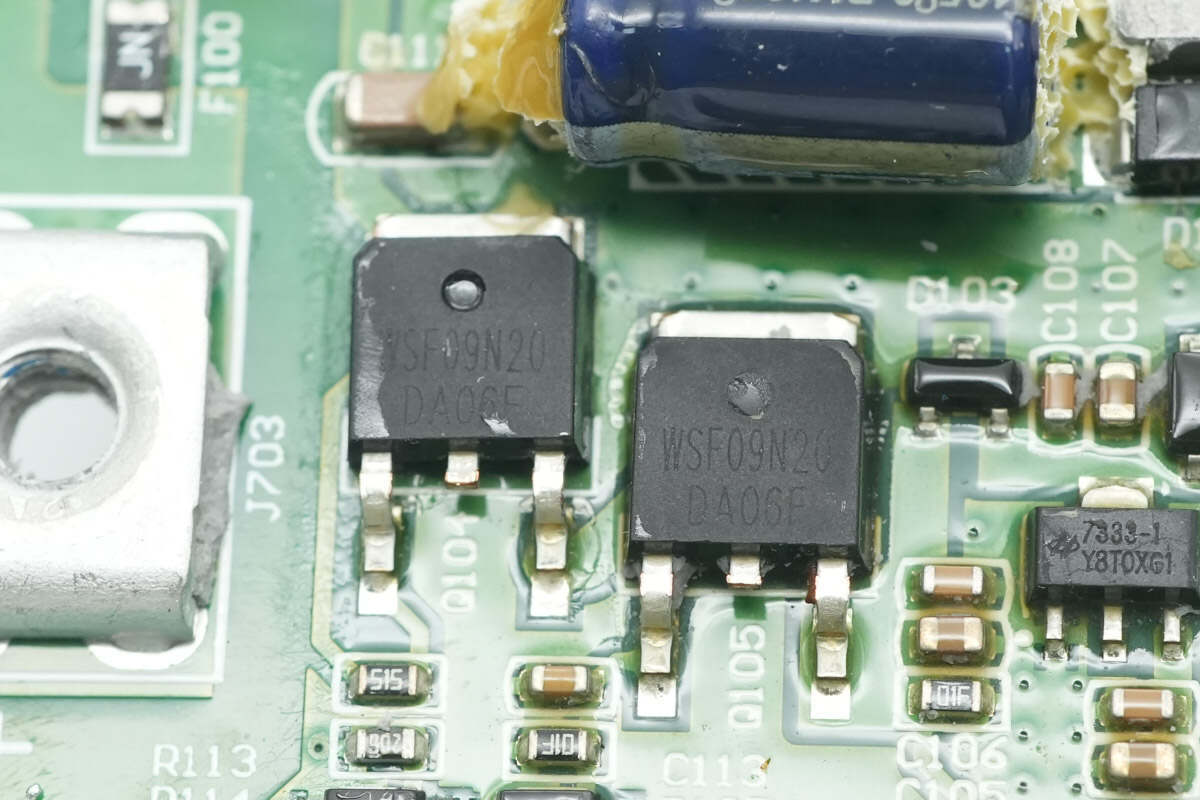

两颗微硕WSF09N20用于供电降压。

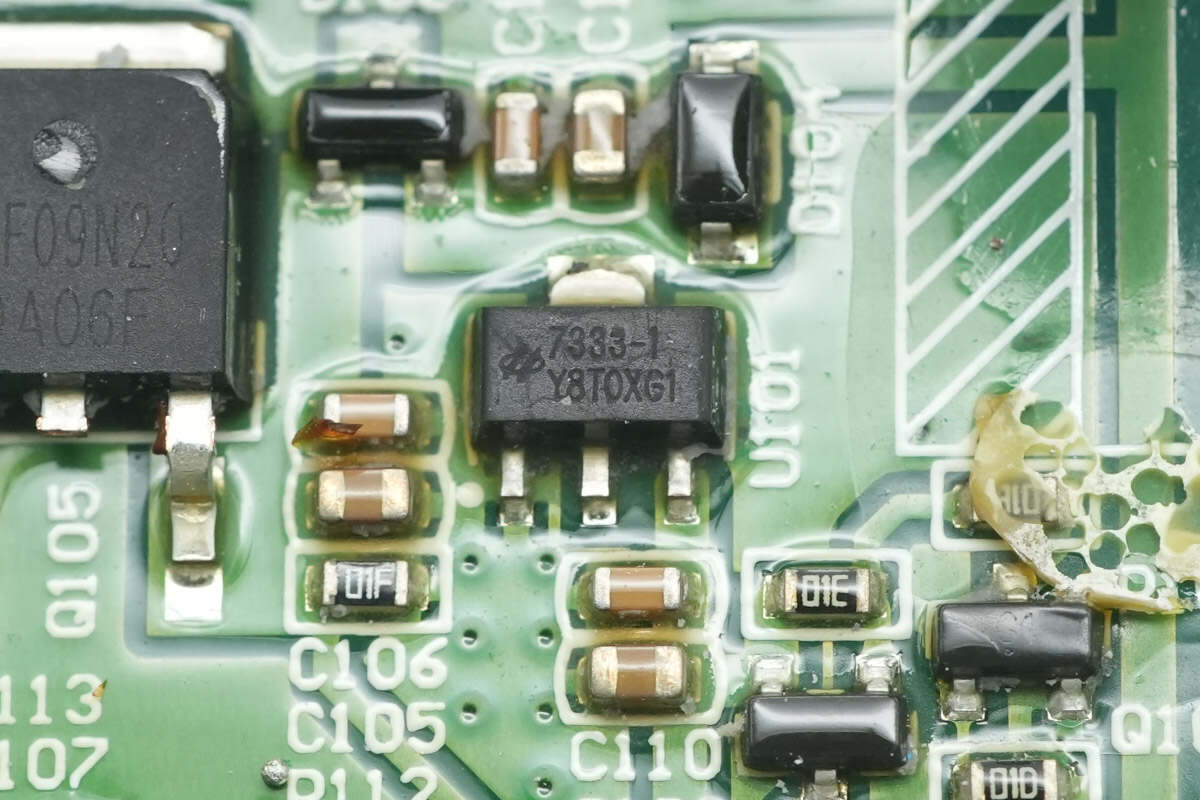

稳压芯片来自合泰，型号HT7333-1，支持30V输入电压，输出电压为3.3V，输出电流250mA，采用SOT89封装。

用于CAN总线过压保护的TVS来自辰达行，丝印BM，型号SMBJ15CA，为双向TVS，反向截止电压15V，采用SMB封装。

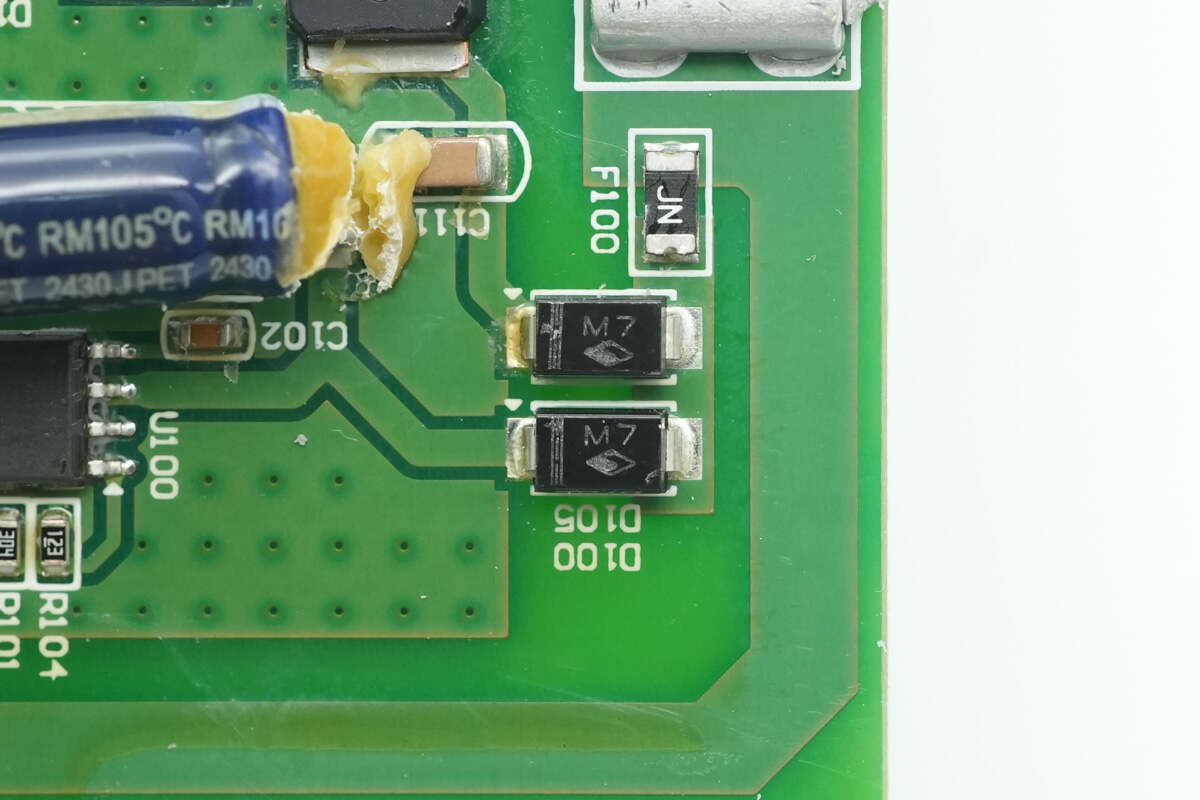

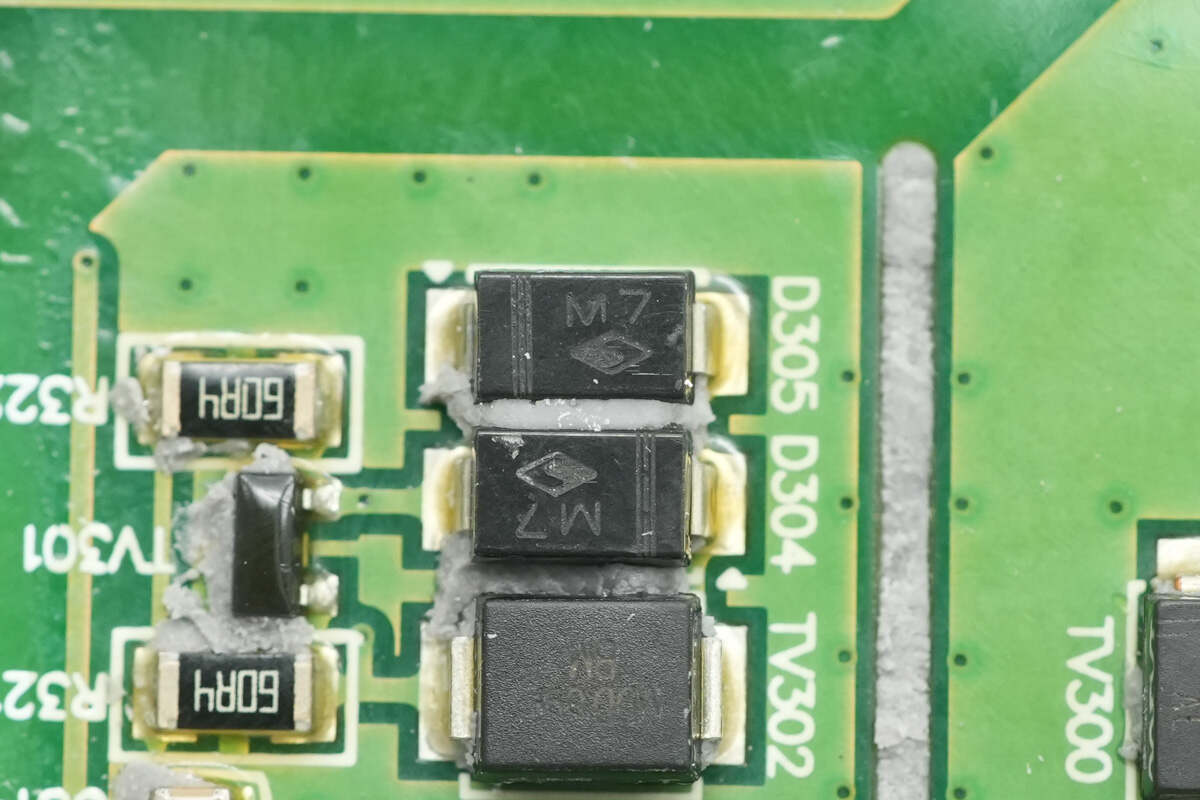

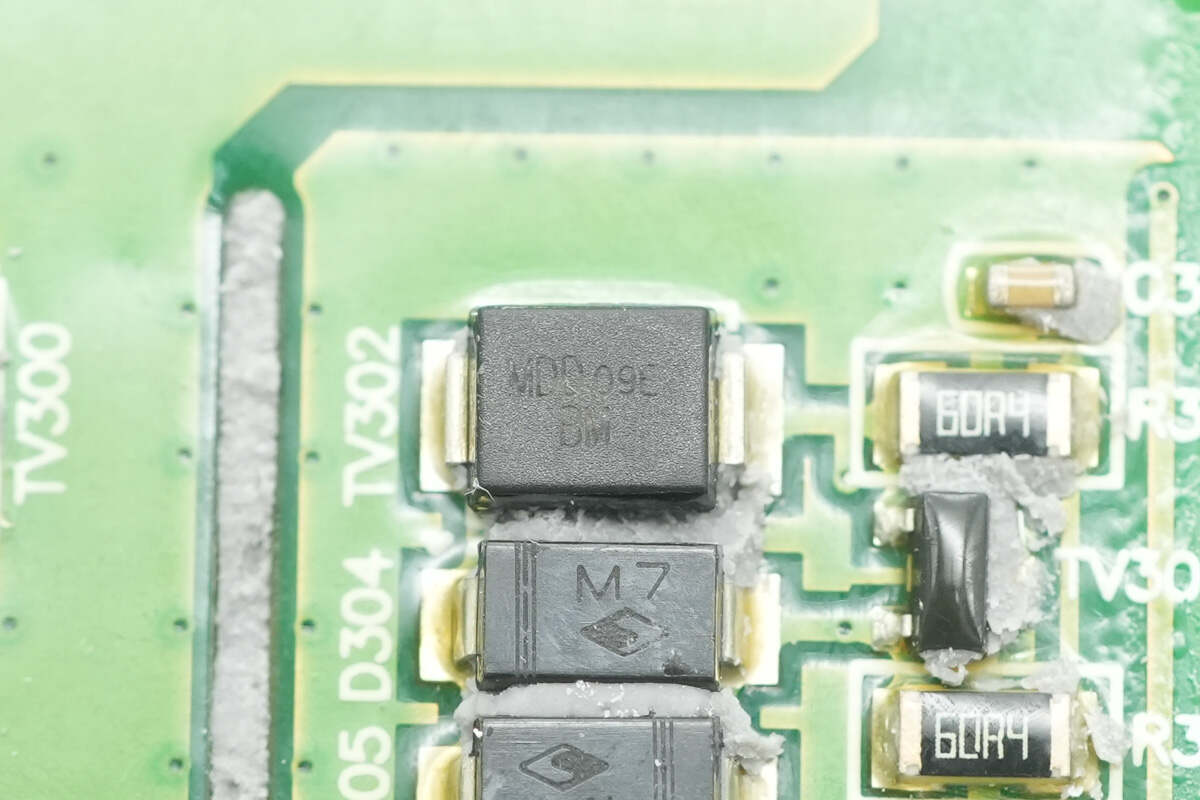

两颗丝印M7的二极管特写。

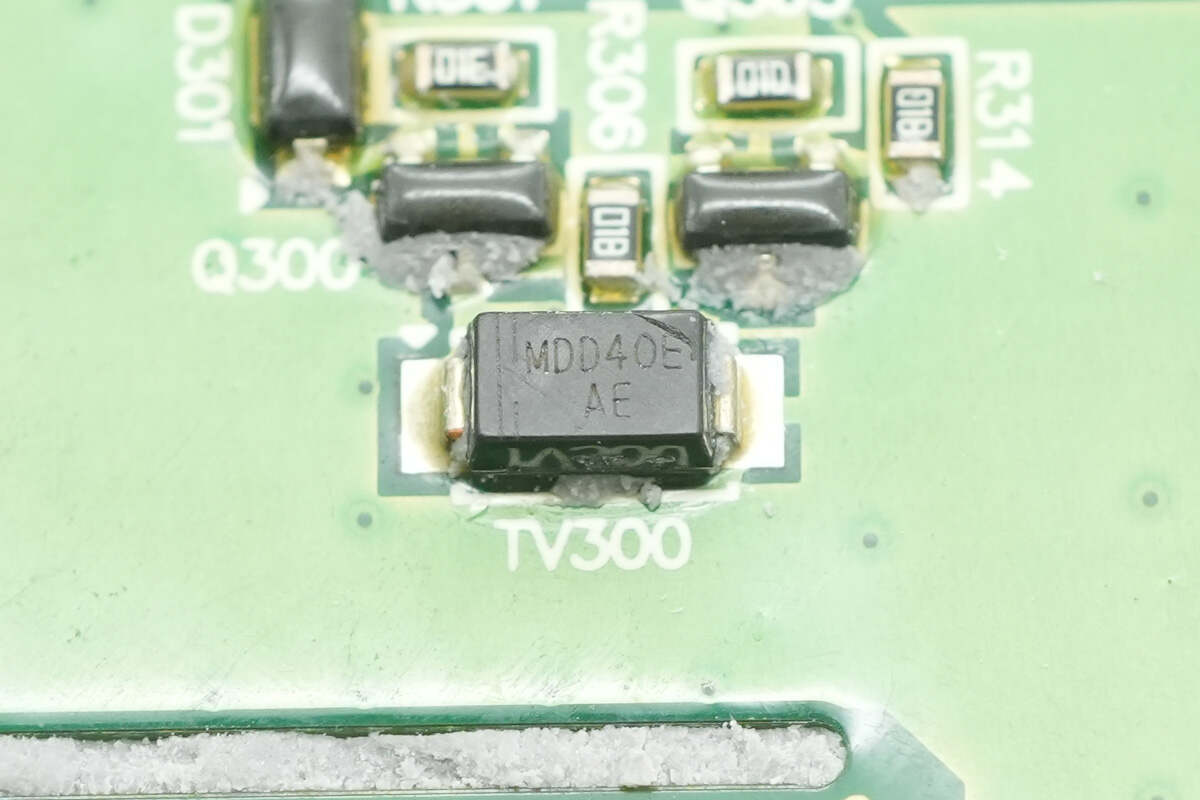

另一颗TVS丝印AE，型号SMAJ5.0CA，为双向TVS，反向截止电压5V，采用SMA封装。

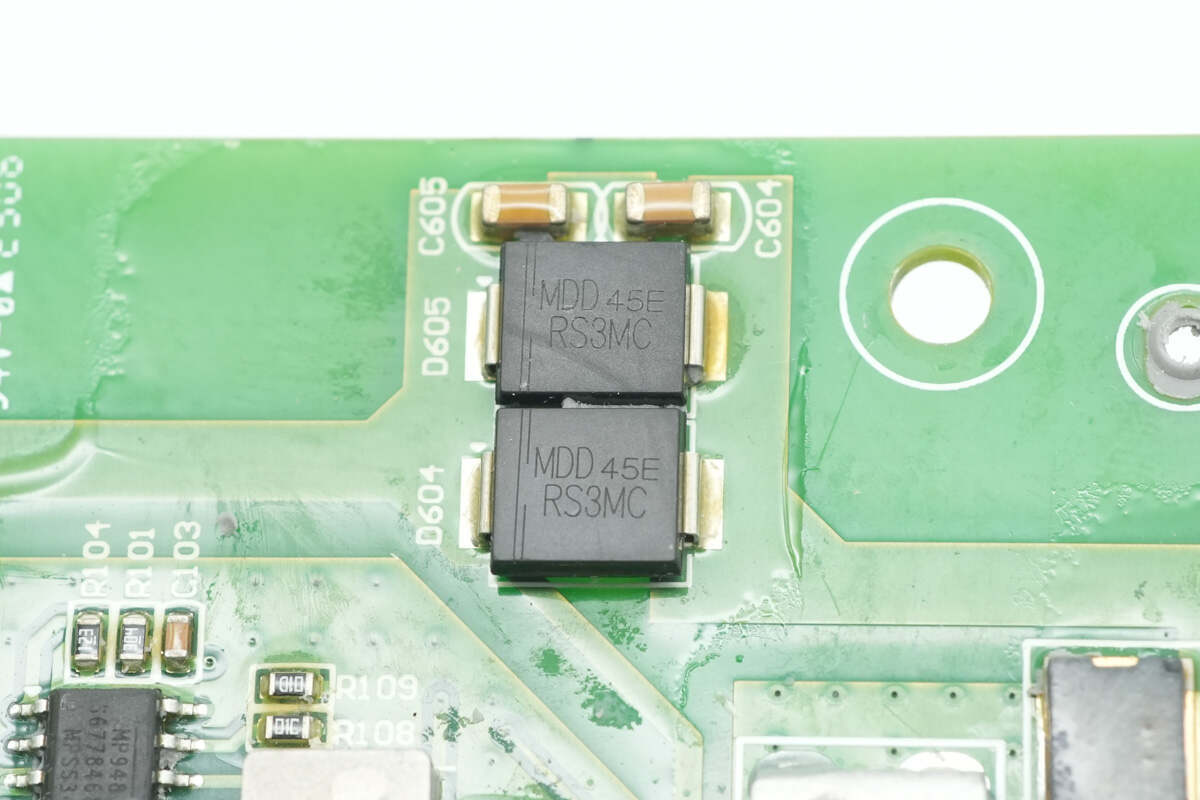

两颗防反接二极管来自辰达行，型号RS3MC，为快恢复二极管，规格为3A 1000V，采用SMC封装。

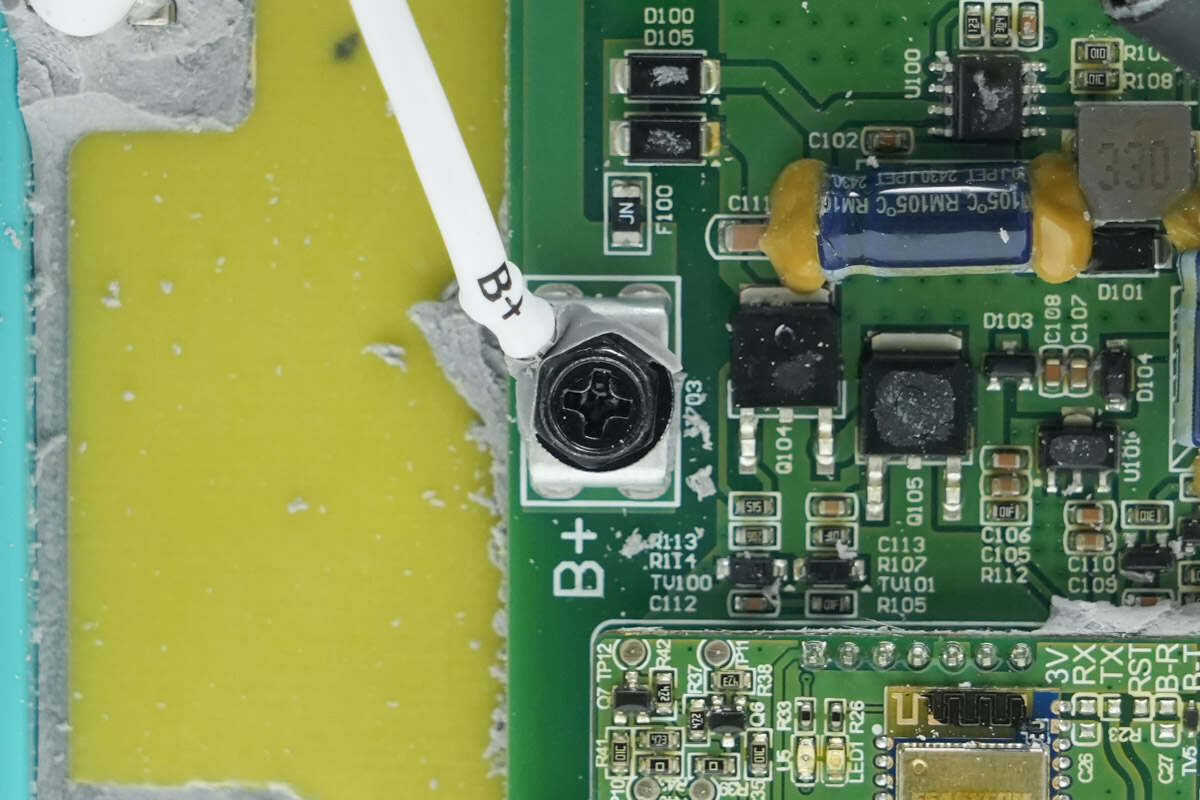

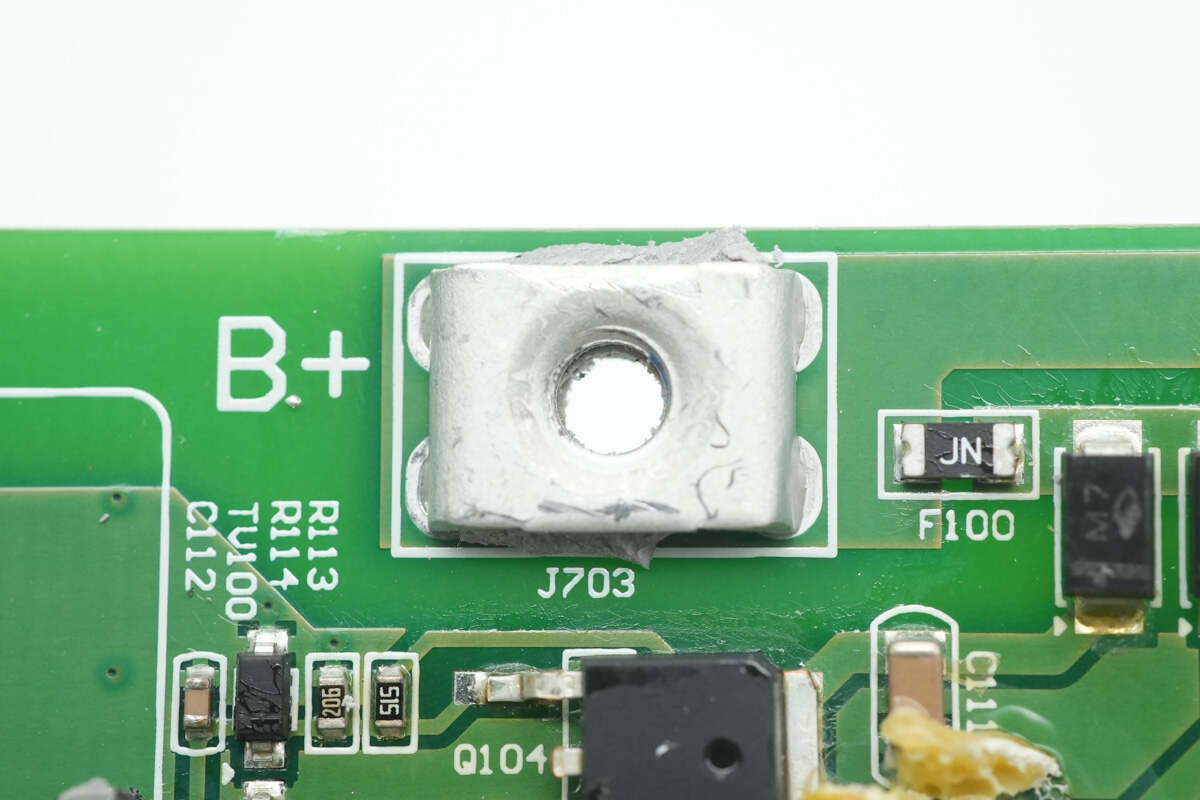

电池组正极接线柱特写。

电池组负极接线柱特写。

电池组输出接线柱特写。

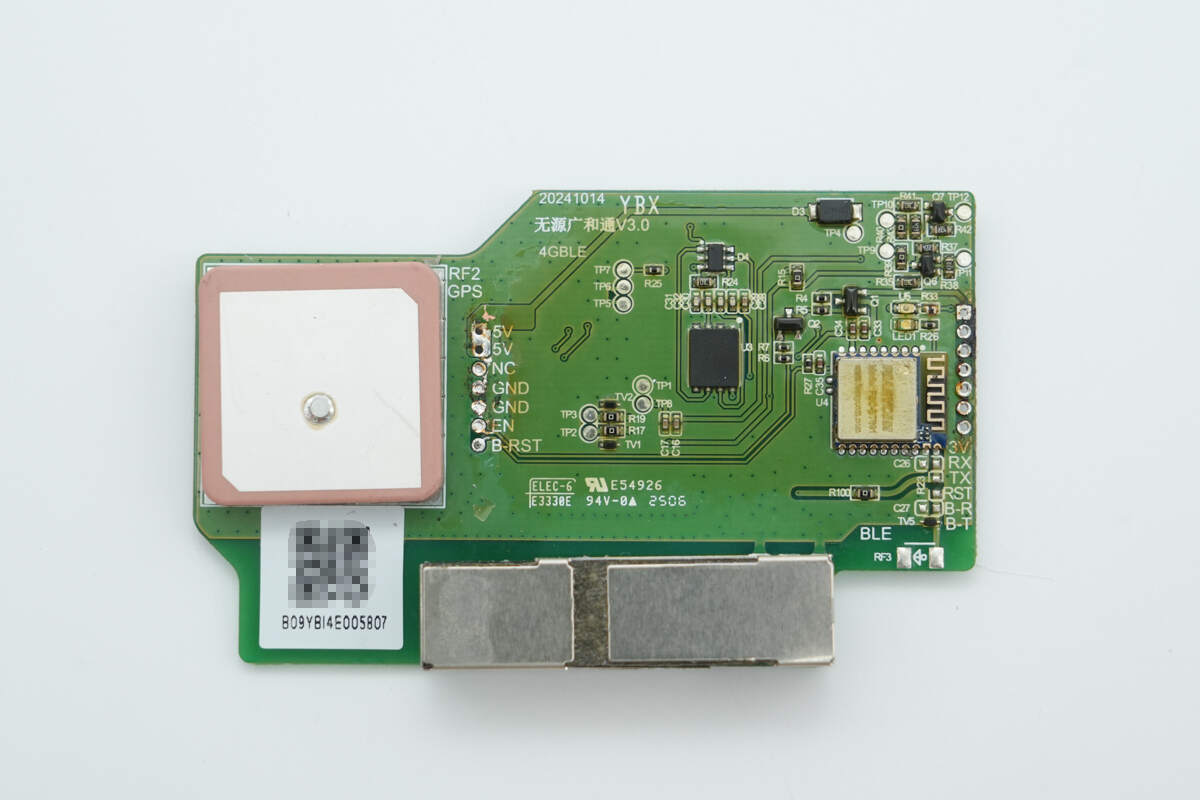

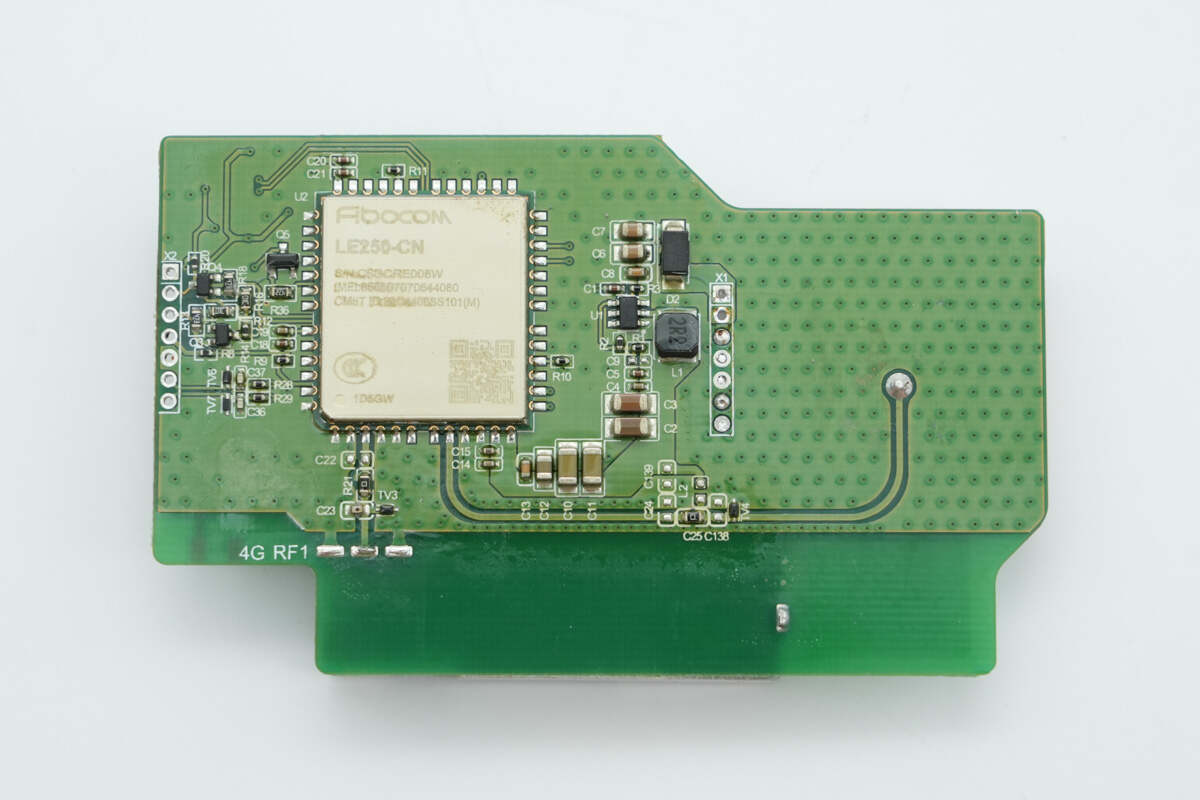

GPS定位和4G通信小板特写，正面设有陶瓷GPS天线，ESIM卡和蓝牙模块。

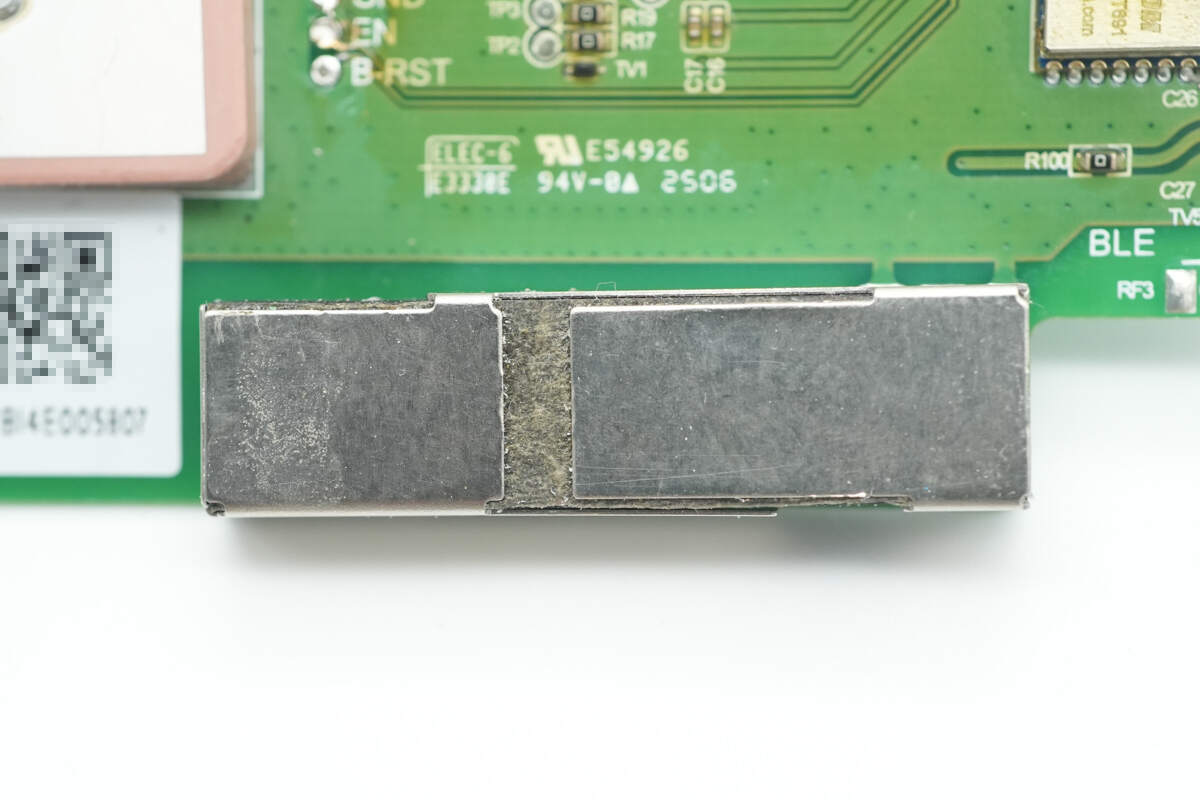

小板背面设有无线通信模块。

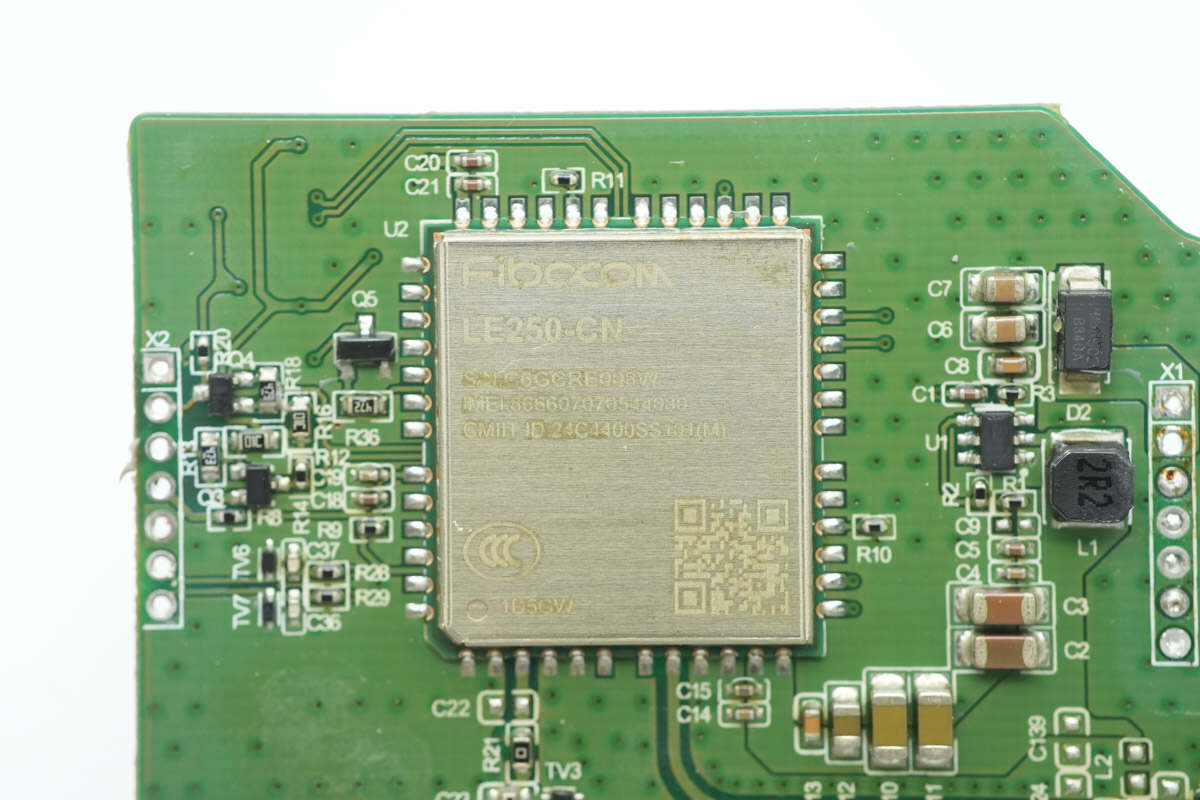

无线通信模块来自广和通，型号LE250-CN，支持4G通信和GPS定位功能。

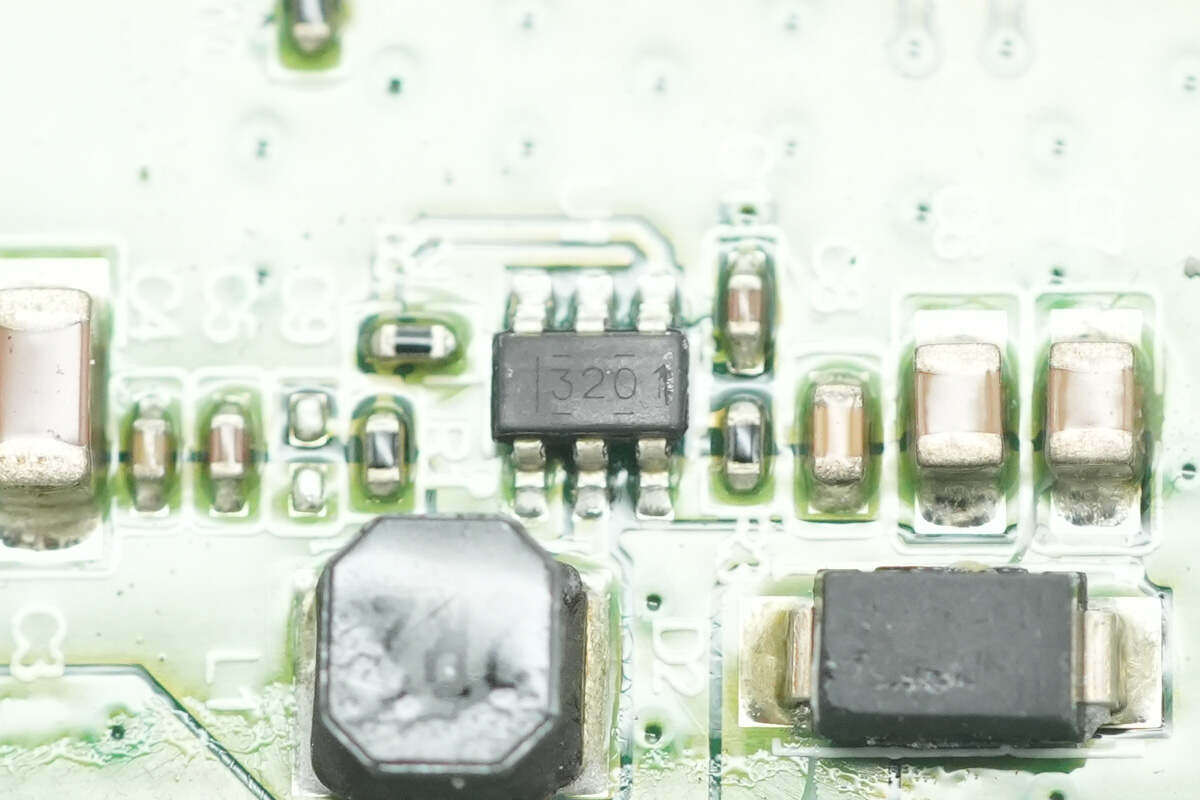

降压芯片来自德州仪器，丝印3201，型号TPS563201，是一颗4.5-17V输入电压，3A输出电流的同步降压转换器，采用SOT23封装。

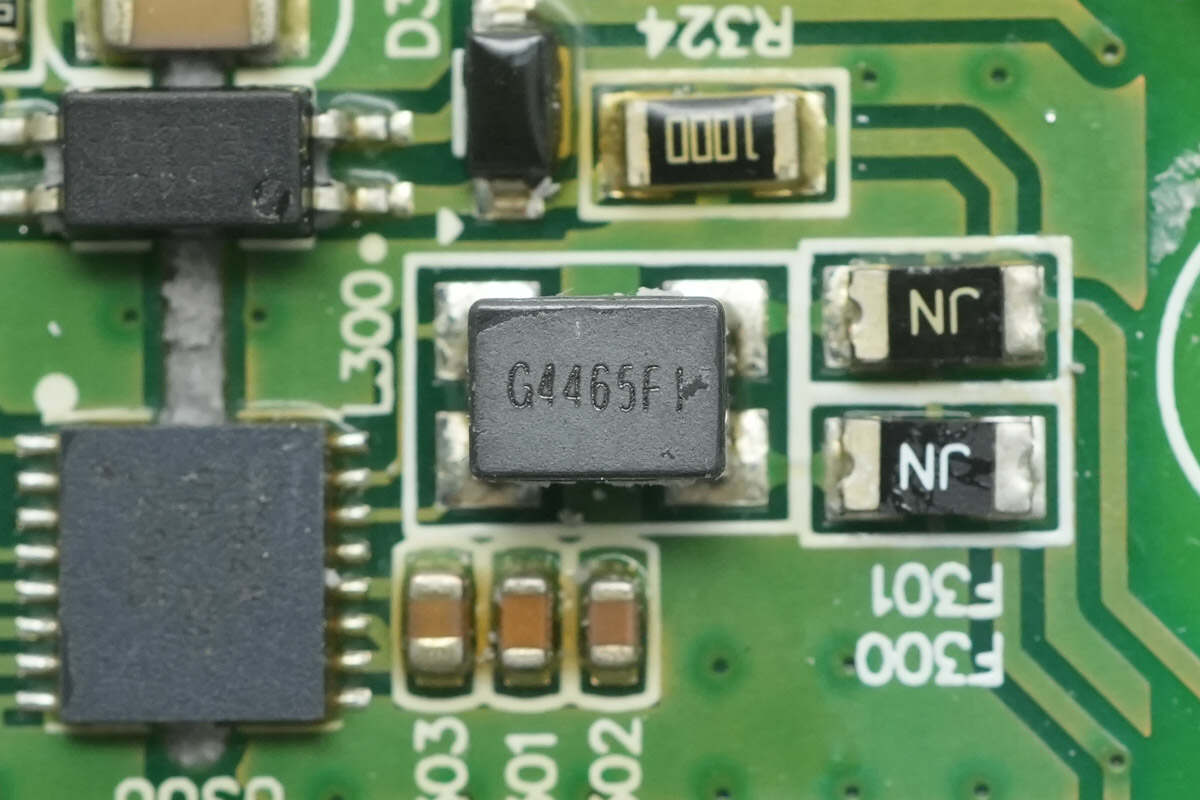

2.2μH降压电感特写。

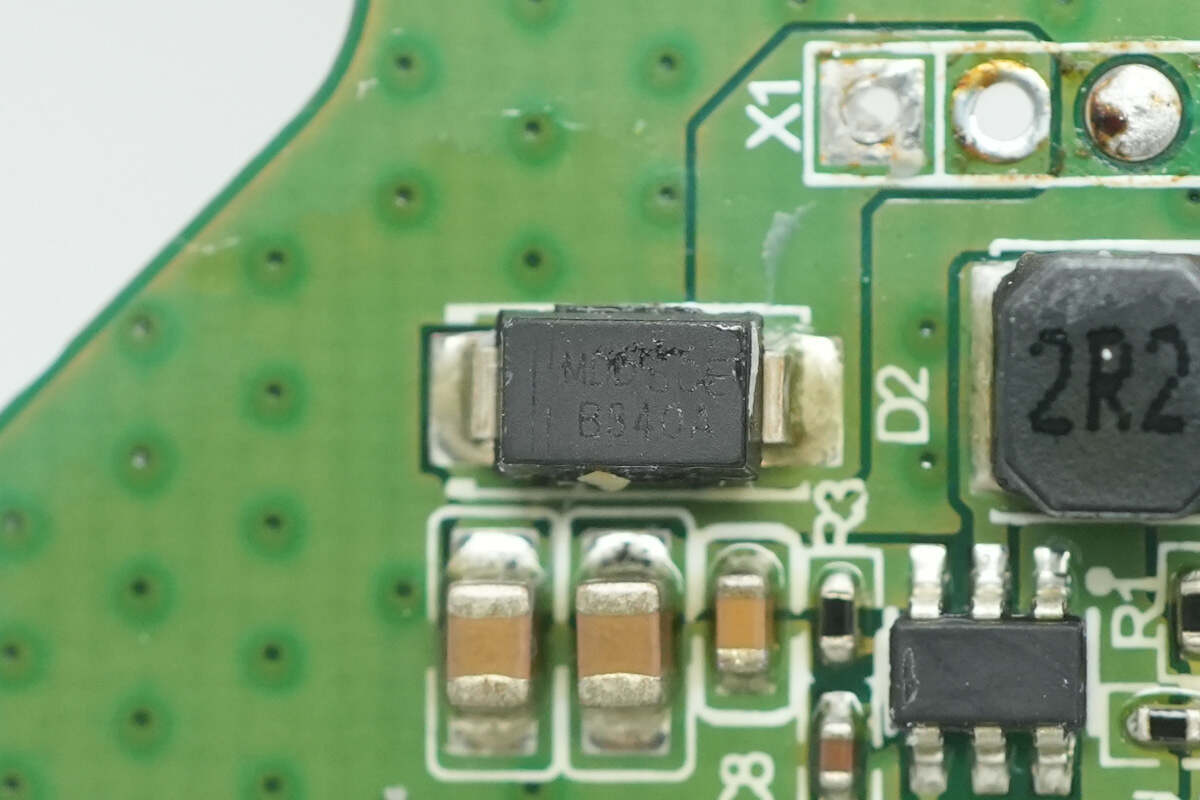

供电防反接保护二极管特写。

E-SIM卡芯片特写。

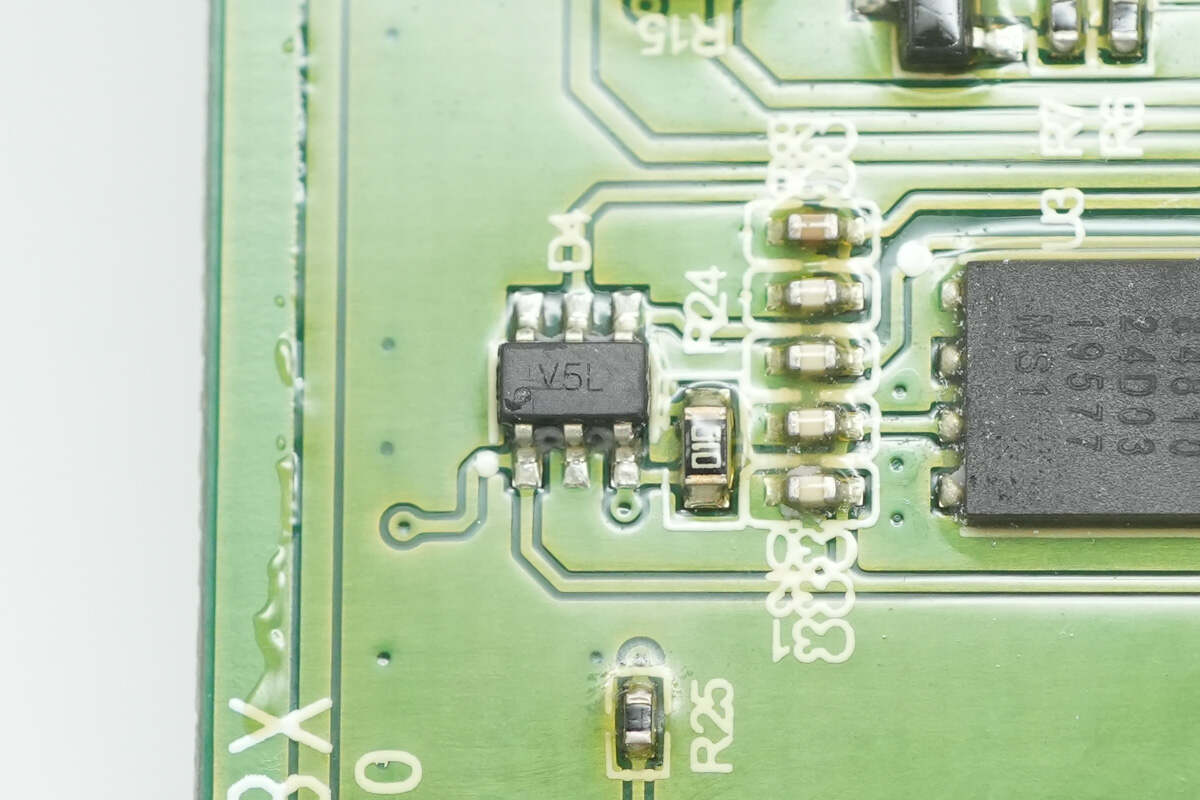

用于过压保护的TVS阵列丝印V5L。

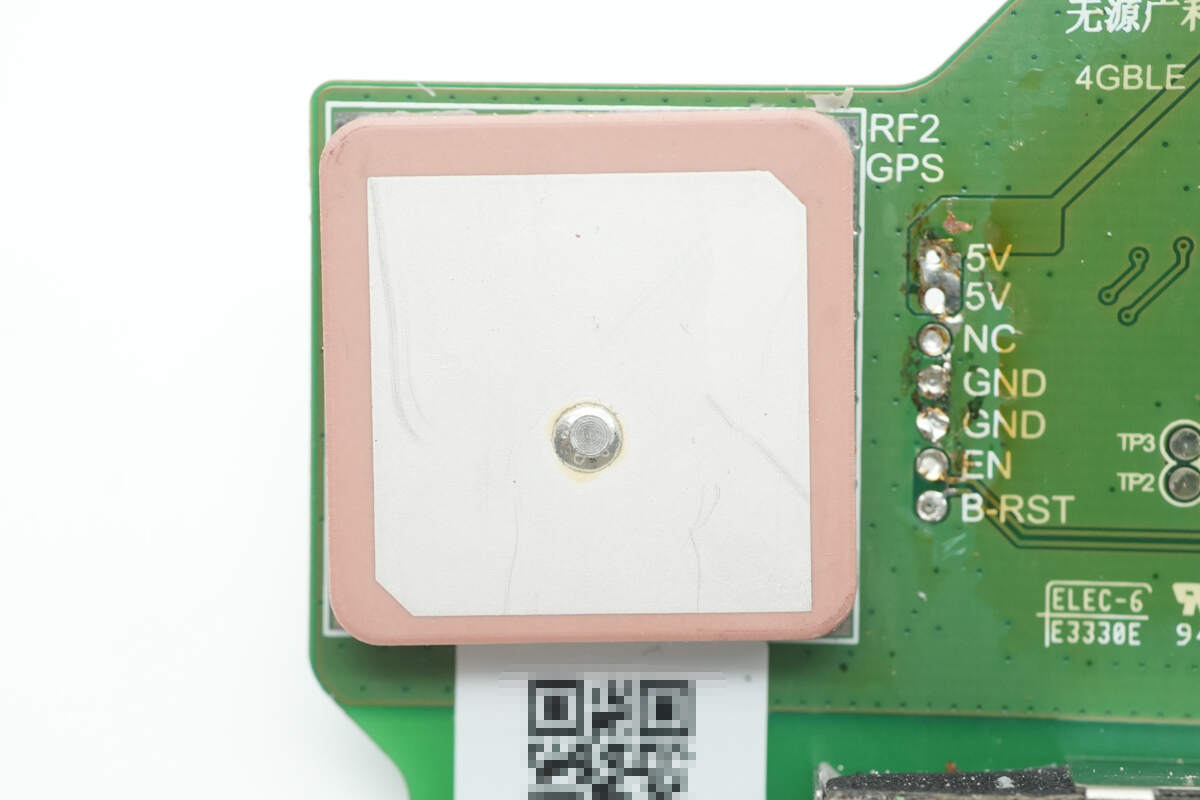

陶瓷GPS天线特写。

4G天线通过焊接连接。

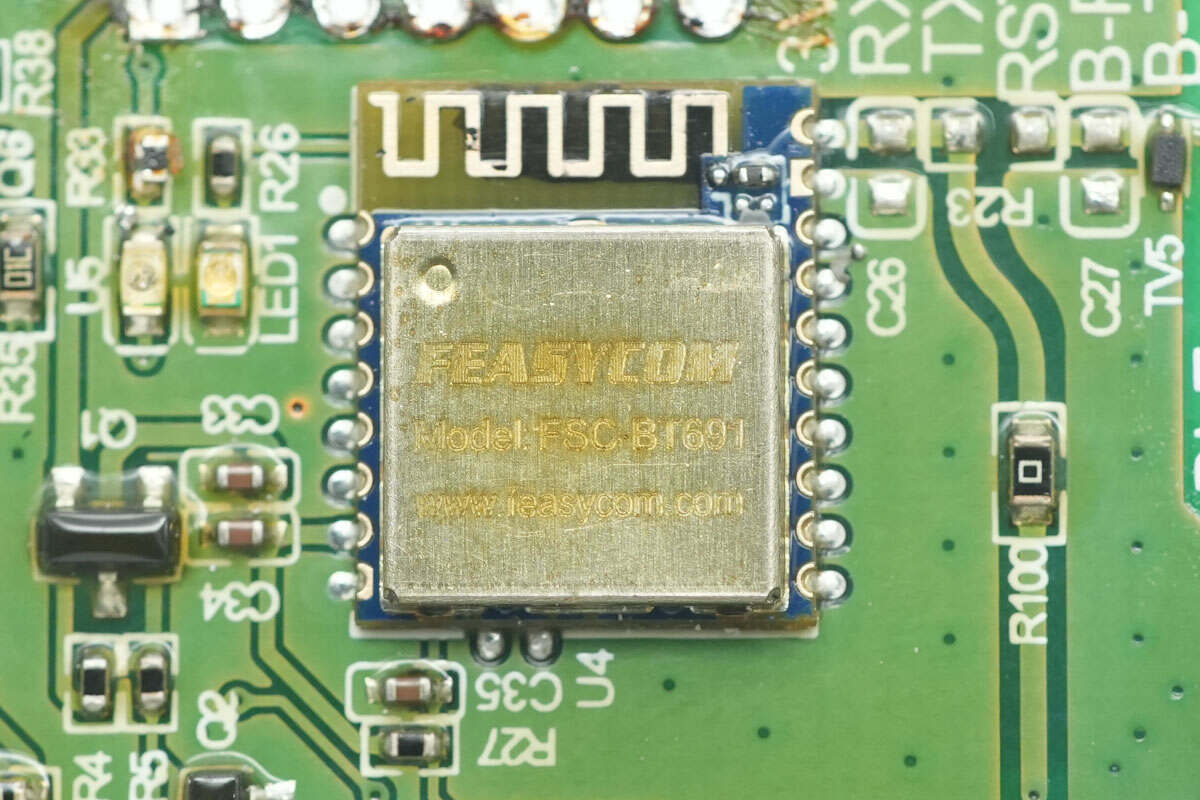

蓝牙通信模块来自飞易通，型号FSC-BT961。

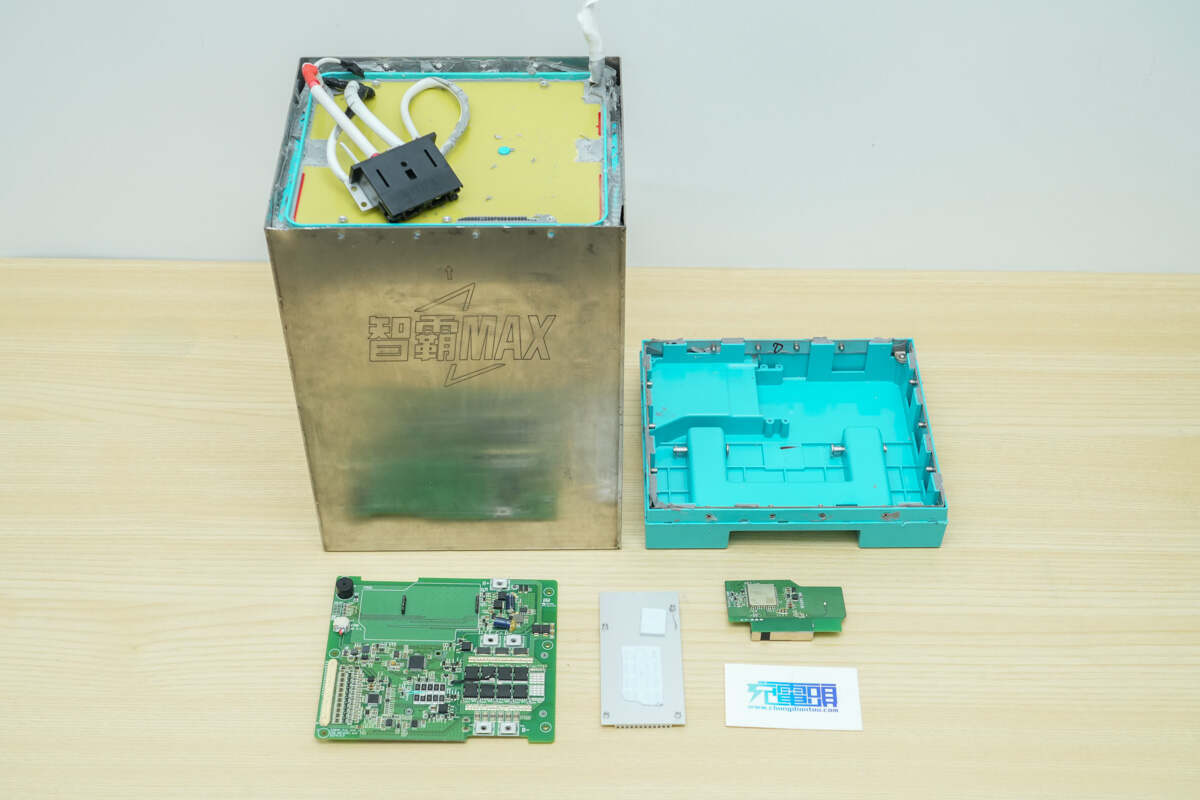

全部拆解一览，来张全家福。

充电头网拆解总结

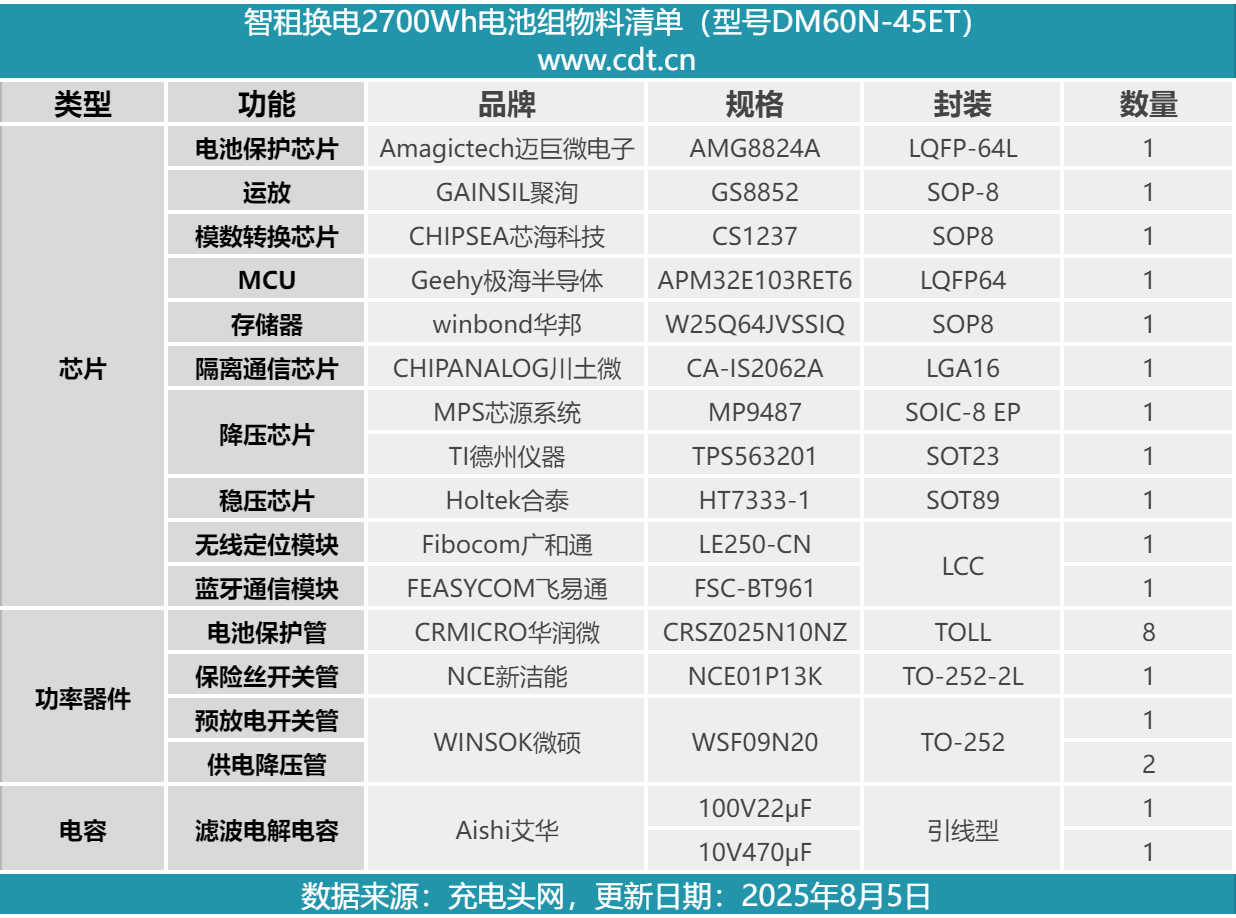

最后附上智租换电2700W磷酸铁锂换电电池组的核心器件清单，方便大家查阅。

智租换电智霸MAX换电电池组采用不锈钢外壳，坚固耐用。内置20串磷酸铁锂电芯，额定容量为45Ah，能量为2700Wh。电池组重约22.5kg，并配有提手方便搬运。电池组内部设有GPS追踪防盗系统，并配有特制的连接器，避免私自充电发生危险。

充电头网通过拆解了解到，智租换电智霸MAX电池组内置保护板，通过螺丝接线柱固定接线，并打胶覆盖防护。保护板使用迈巨微电子AMG8824A锂电池管理SOC芯片，进行电池电压检测，过流保护，均衡控制，容量计量和温度保护等全部保护功能。

保护板还采用极海半导体APM32E103RET6 MCU用于整机控制，使用聚洵运放搭配芯海科技ADC进行电流检测，使用川土微隔离芯片用于CAN通信，还设有芯源系统和德州仪器降压芯片用于供电。

电池保护管和预放电电阻设有散热片，并设有热敏电阻检测温度。电池保护管来自华润微，保护板配有三端保险丝用于电池组过流保护和异常保护，并设有TVS进行过压保护。电池组保护板整体涂有三防漆绝缘保护，做工与用料扎实可靠。
