在电子设计中，晶振是整个系统的“心跳”，它的频率稳定性直接关系到产品的性能表现。除了常见的频率精度、温度漂移之外，还有一个容易被忽略的重要参数：
TS灵敏度（Trim Sensitivity，牵引值）：晶振的频率对负载电容变化的敏感程度
单位：ppm/pF 每皮法电容变化引起的频率变化量
为什么TS灵敏度很重要？
在实际应用中，电路板环境、电源干扰、杂散电容都会影响晶振的频率表现。TS灵敏度反映了晶振对这些变化的敏感程度。
- 高灵敏度晶振：对外界电容极其敏感，优点是便于频率微调、灵活度高，但缺点是频率容易受干扰，长期稳定性较差
- 低灵敏度晶振：几乎不受负载电容影响，优点是稳定性强、抗干扰能力好，但调节空间有限，不适合需要频率灵活调整的场合。
因此，TS值的合理选择，需要在“可调节性”与“长期稳定性”之间找到最佳平衡。
凯擎小妹总结：TS值越高，越容易调；TS值越低，越稳定。
晶振类型与应用推荐
高TS值：调节方便，灵活度高
- 推荐：AT切石英晶体
- 应用：射频电路、实验开发、频率合成
低TS值：频率极其稳定，不易受外界影响
- 推荐：温补晶振TCXO、恒温晶振OCXO
- 应用：5G基站、卫星导航、精密测量、车用
中等TS值：兼顾稳定性与一定的调节性，性价比高
- 推荐：标准SMD贴片晶振
- 应用：消费电子、智能家居、可穿戴设备
凯擎小妹建议：需要频率灵活可调 → 选高TS值晶振；需要长期稳定运行 → 选高稳定型晶振TCXO/OCXO

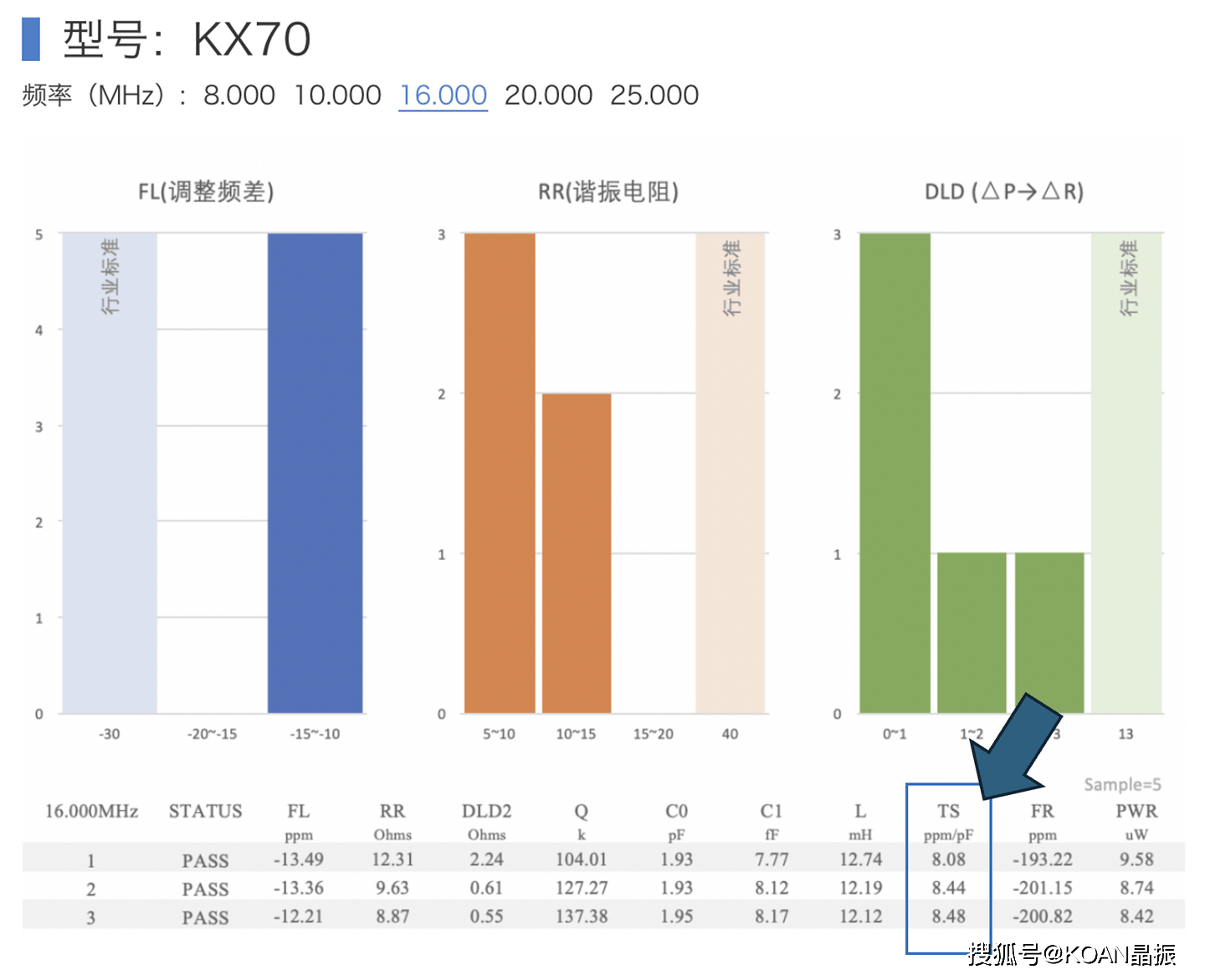

S&A250B晶振测试设备中包含TS参数的测试。以下为KOAN谐振器KX70, 16MHz频率的实测数据:
