前言

充电头网拿到了戴尔一款12V电脑电源，这款电源由光宝科技代工，具备80PLUS铜牌转换效率。电源总输出功率为290W，支持100-240V宽电压输入，待机输出电压和输出电压均为12V。其中电源分为两路12V输出，分别支持14A和16A输出。

这款电源为标准台式机电源尺寸，内置风扇用于散热。电源输出线为戴尔台式机专用，为8+4pin组合。电源输入侧设有自检按钮和指示灯，用于检测电源是否正常。下面就带来戴尔这款电脑电源拆解，一起看看内部的方案和用料。

戴尔290W电脑电源外观

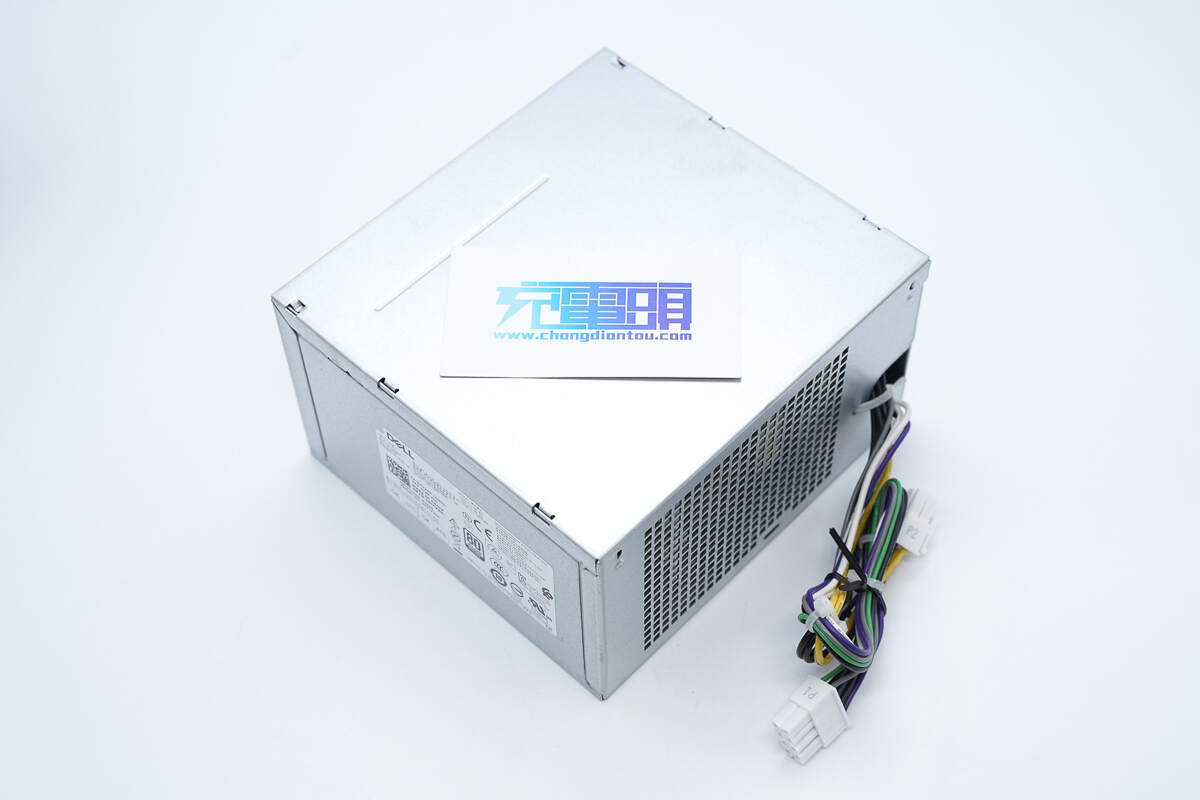

戴尔这款290W电源采用电镀金属外壳，侧面冲孔配合风扇进行主动散热。

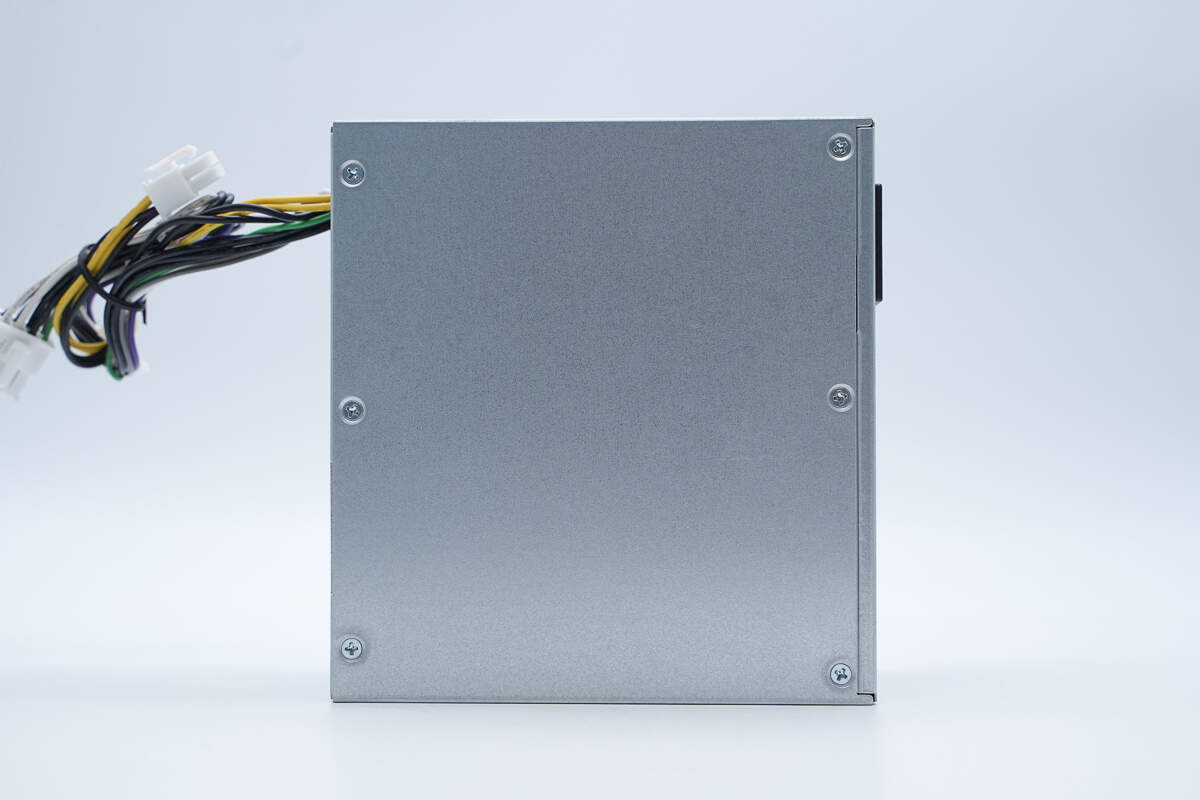

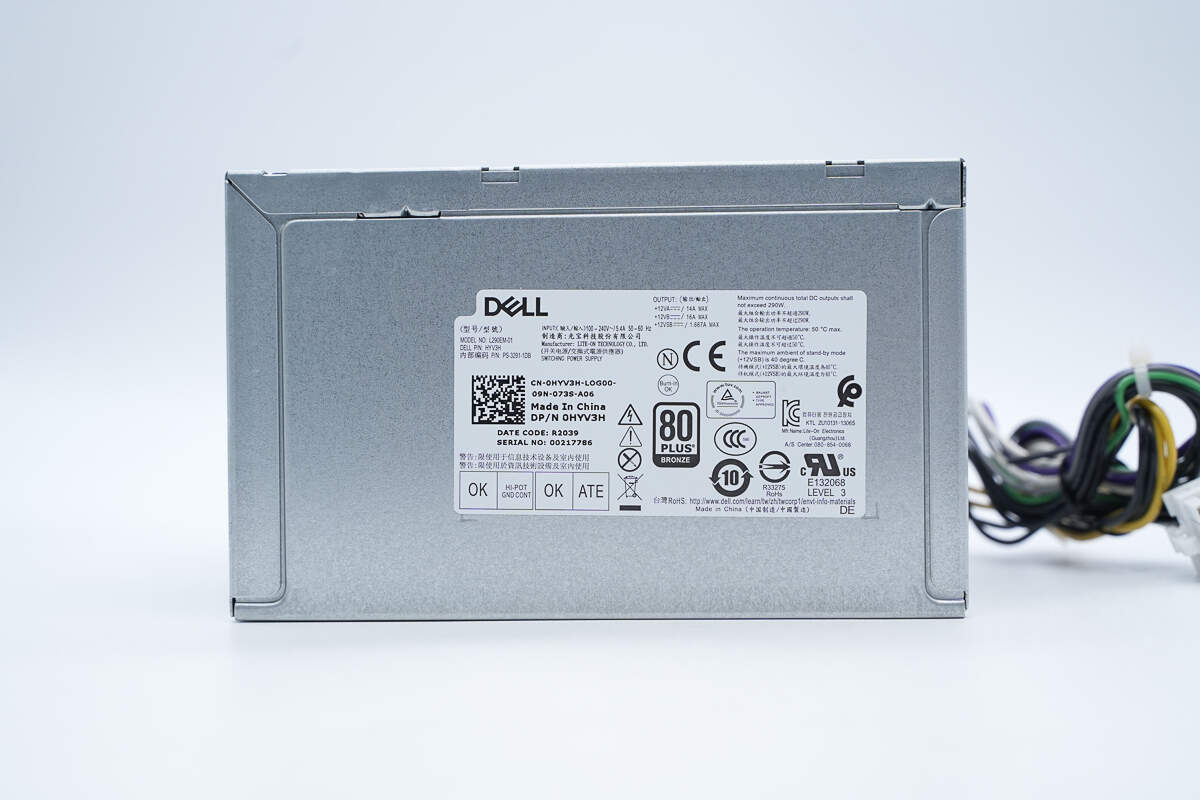

机身侧面粘贴电源铭牌贴纸。

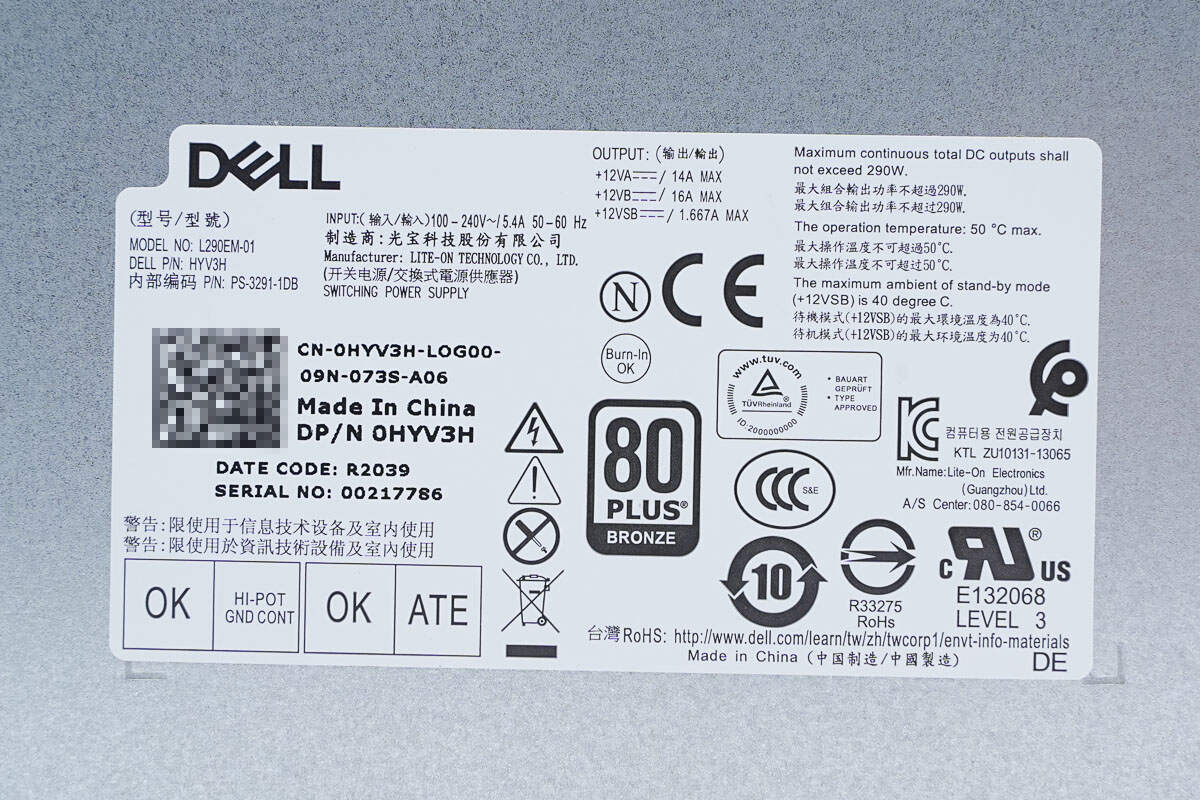

电源铭牌贴纸特写：

型号：L290EM-01

DELL P/N：HYV3H

输入：100-240V~/5.4A 50-60Hz

输出：+12VA/14A MAX

+12VB/16A MAX

+12VSB/1.667A MAX

最大组合输出功率不超过290W

制造商：光宝科技股份有限公司

电源已经通过了CCC认证

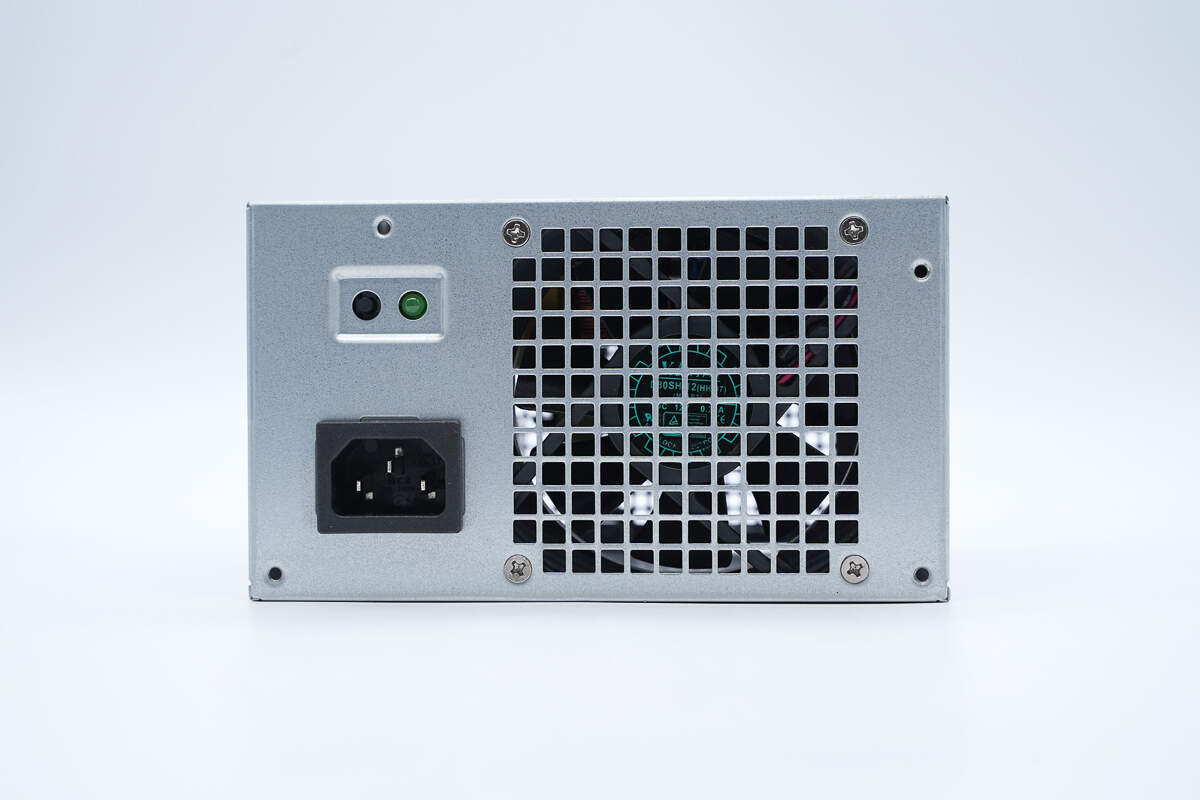

电源输入端设有品字输入接口，自检按钮和指示灯，右侧设有散热风扇。

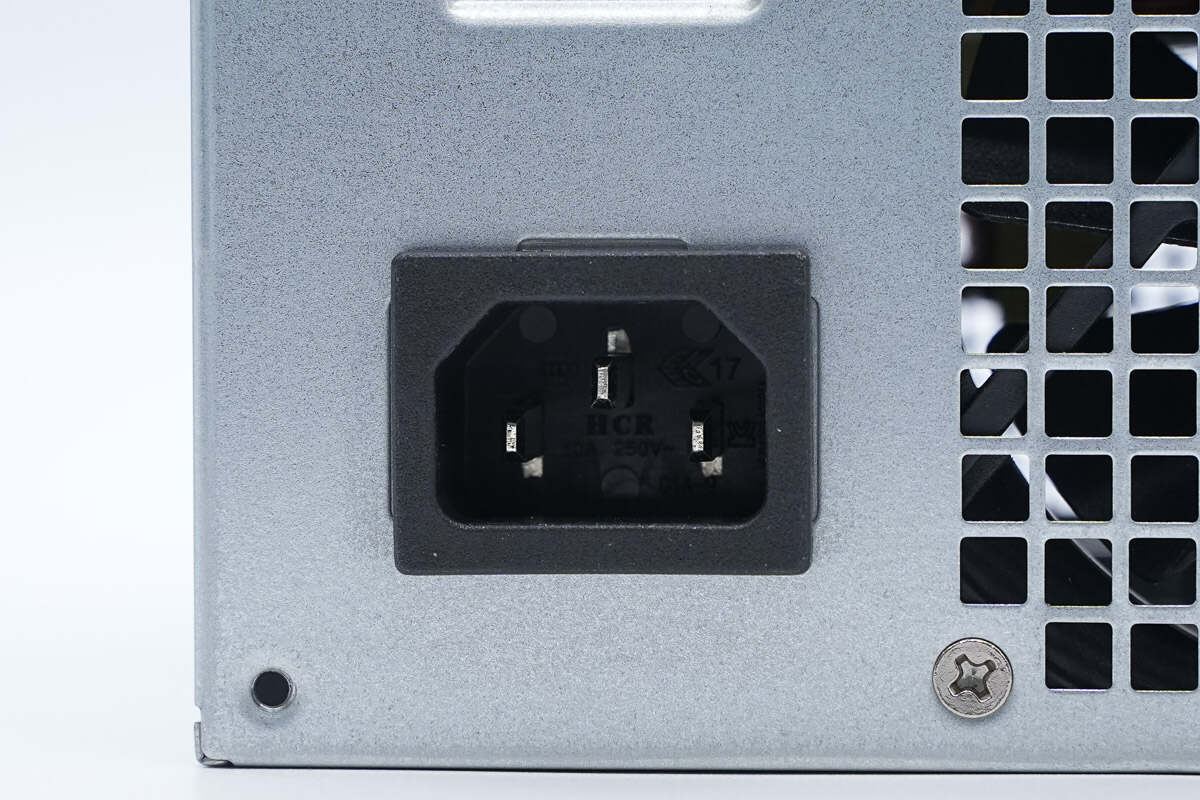

电源输入接口为三插品字接口。

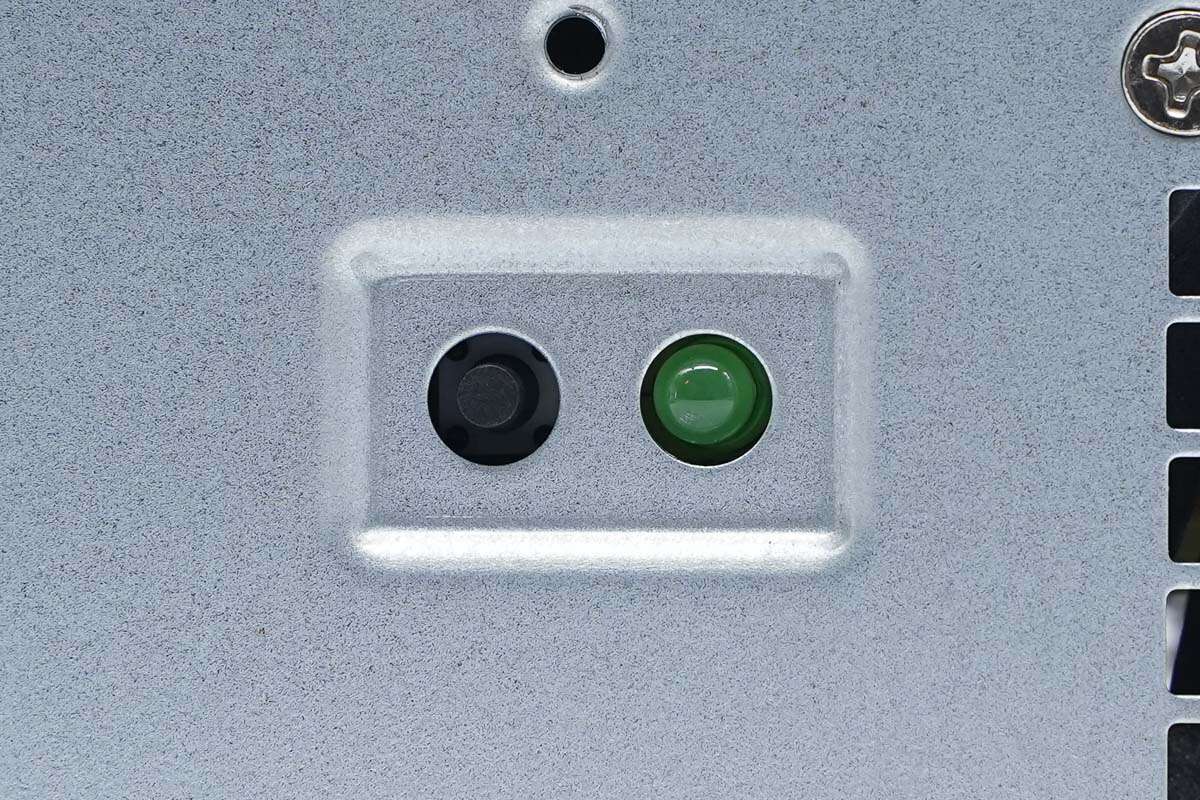

电源内置自检（BIST）按钮和指示灯特写。

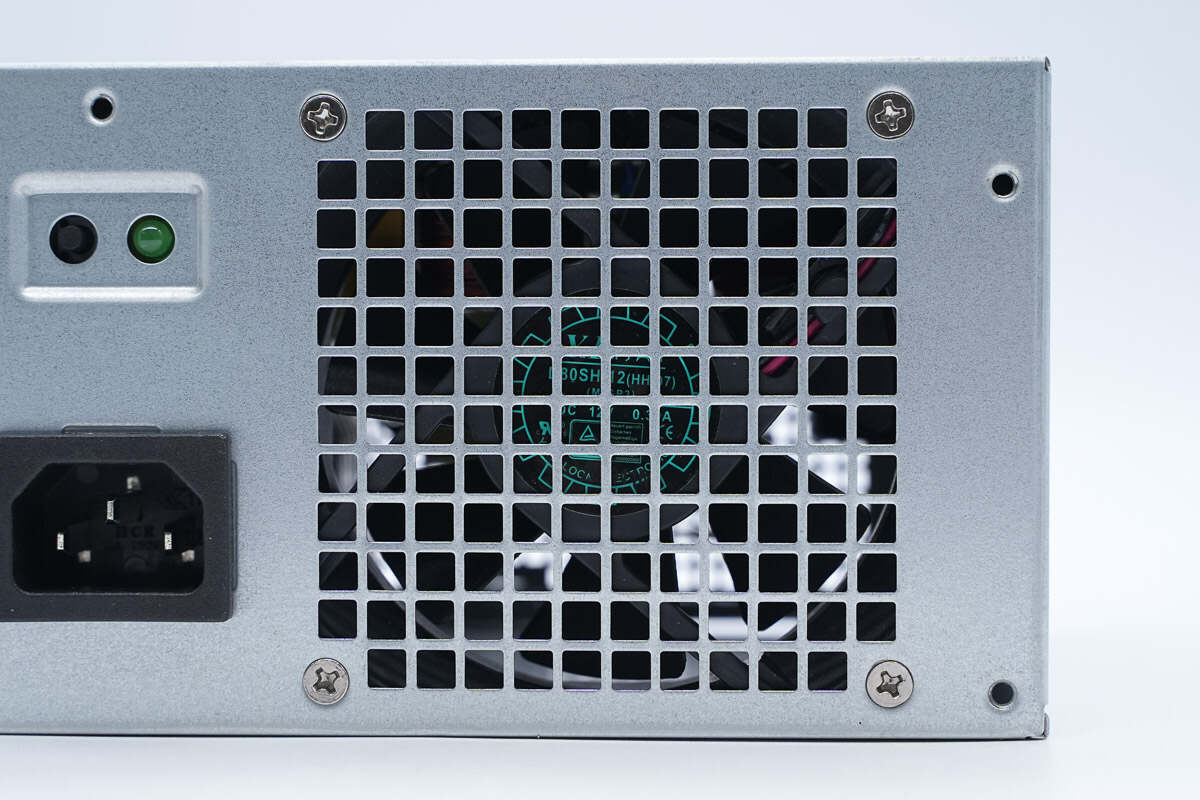

散热风扇开孔为方形，通过螺丝固定。

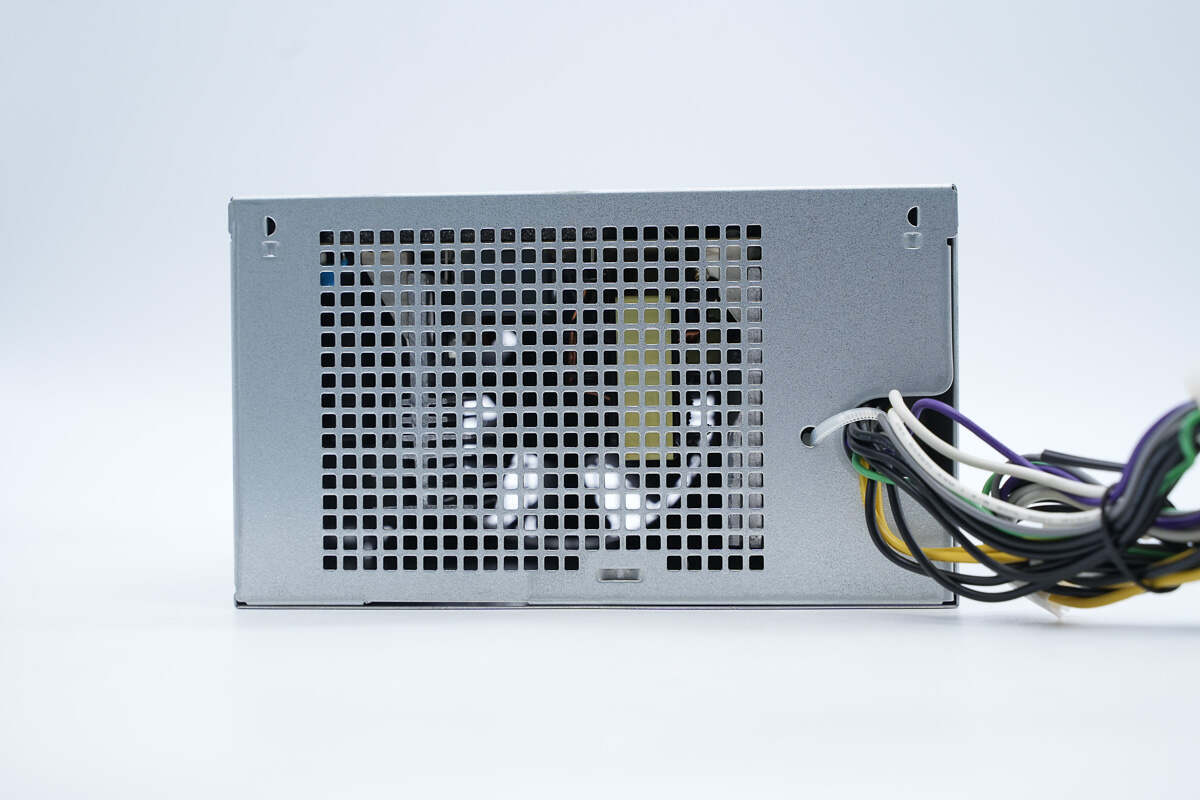

电源另一侧设有散热开孔和输出线。

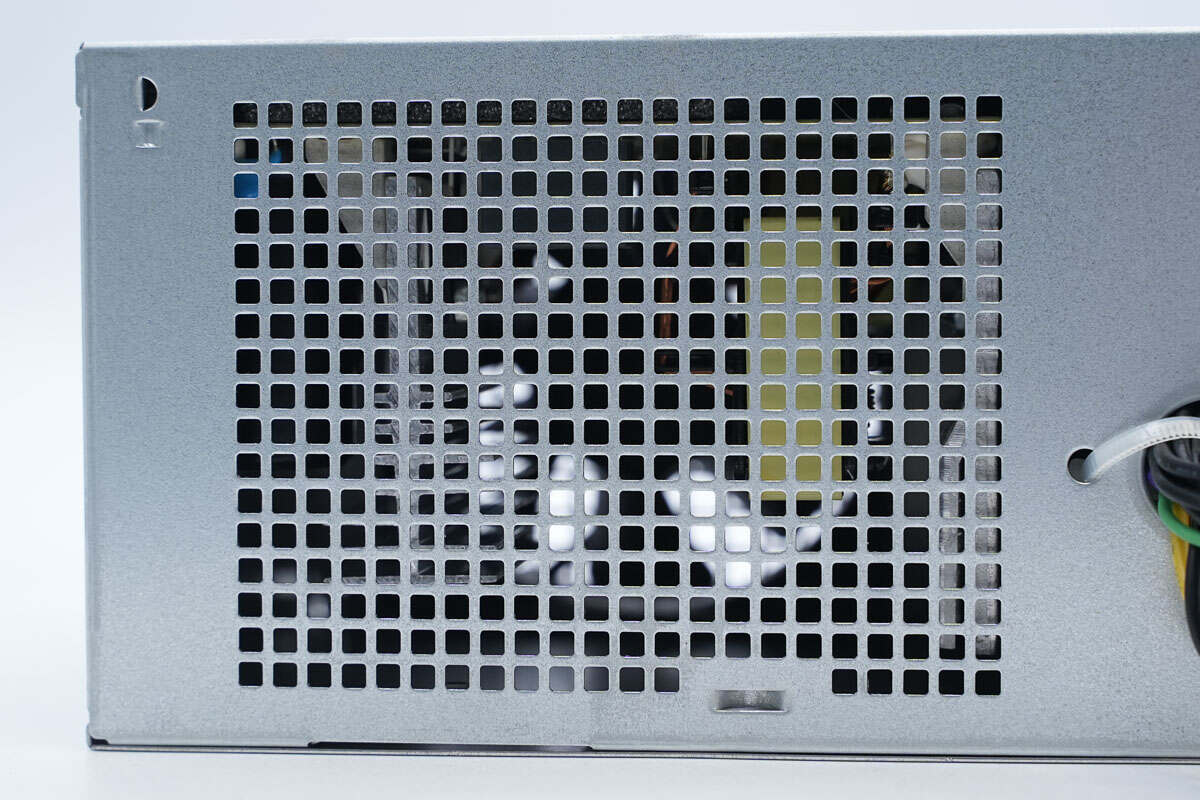

散热开孔为方形。

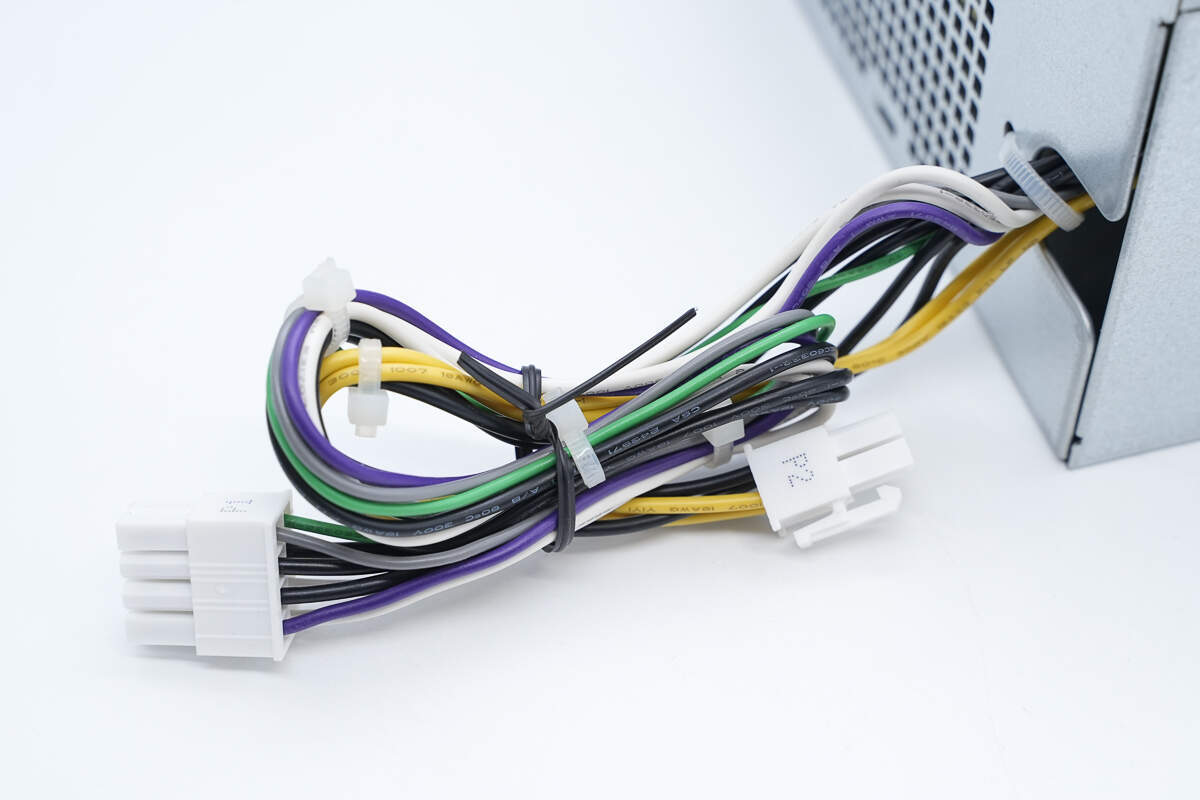

电源两组输出线特写。

电源上盖通过螺丝固定。

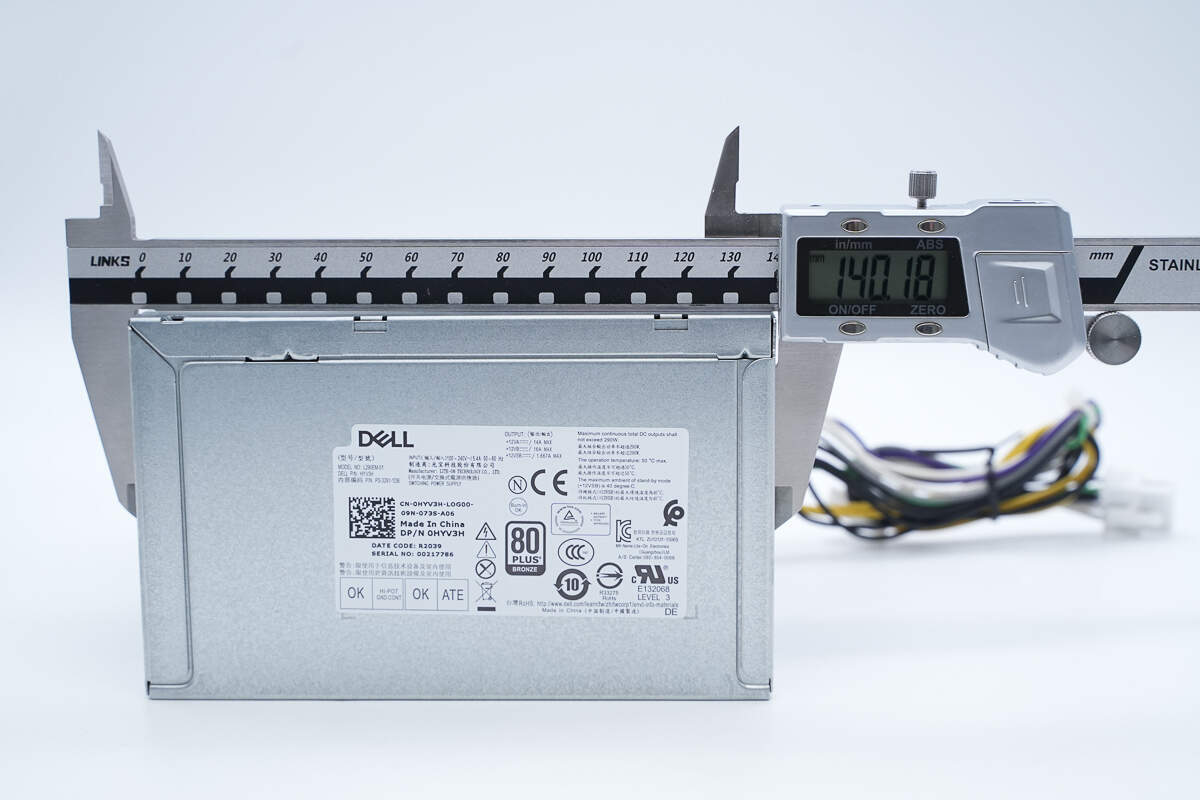

使用游标卡尺测得电源机身长度约为140mm。

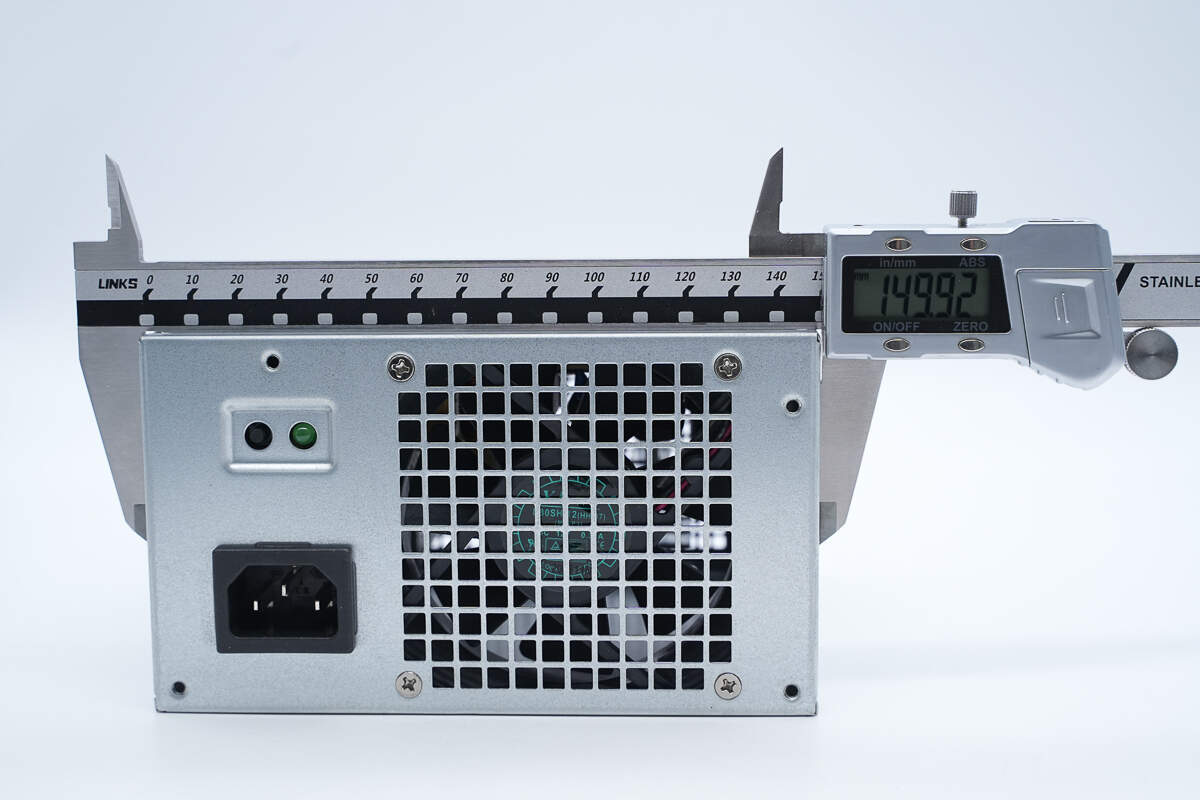

测得电源机身宽度约为150mm。

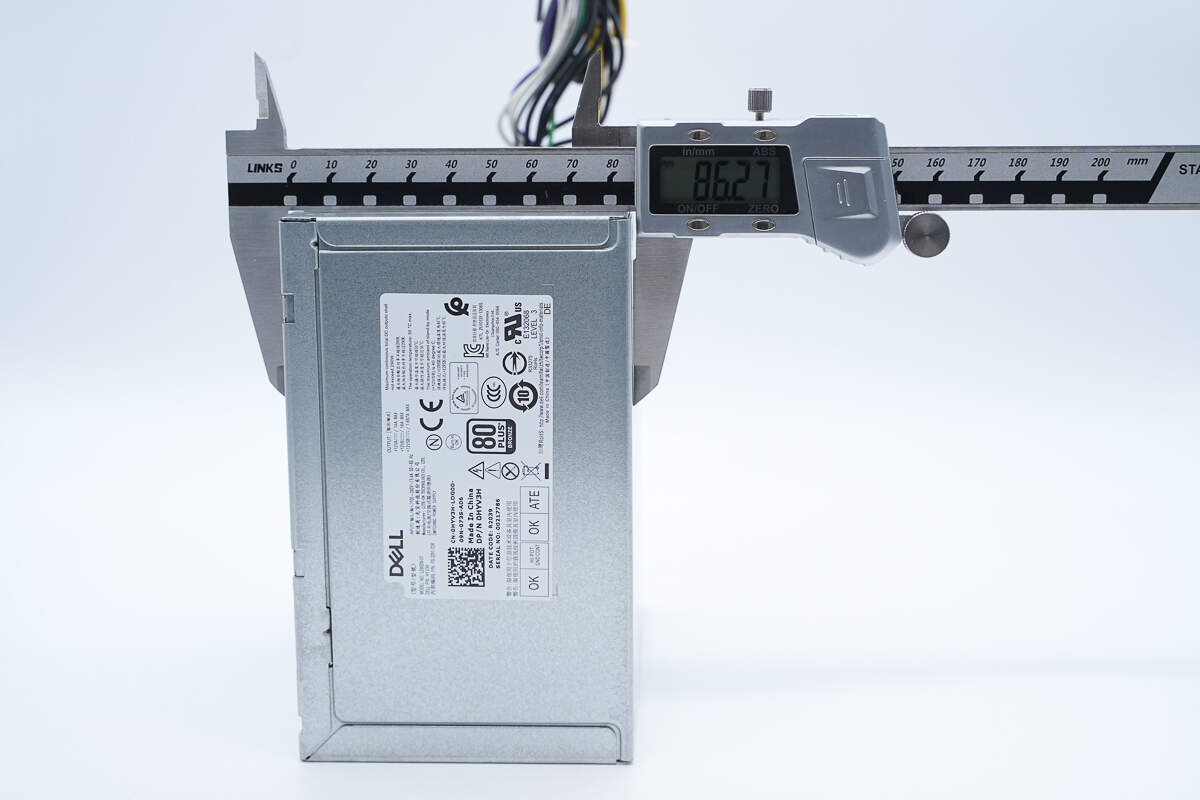

测得电源机身厚度约为86.3mm。

电源拿在手上的大小直观感受。

测得电源重量约为968g。

戴尔290W电脑电源拆解

看完了戴尔这款电脑电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

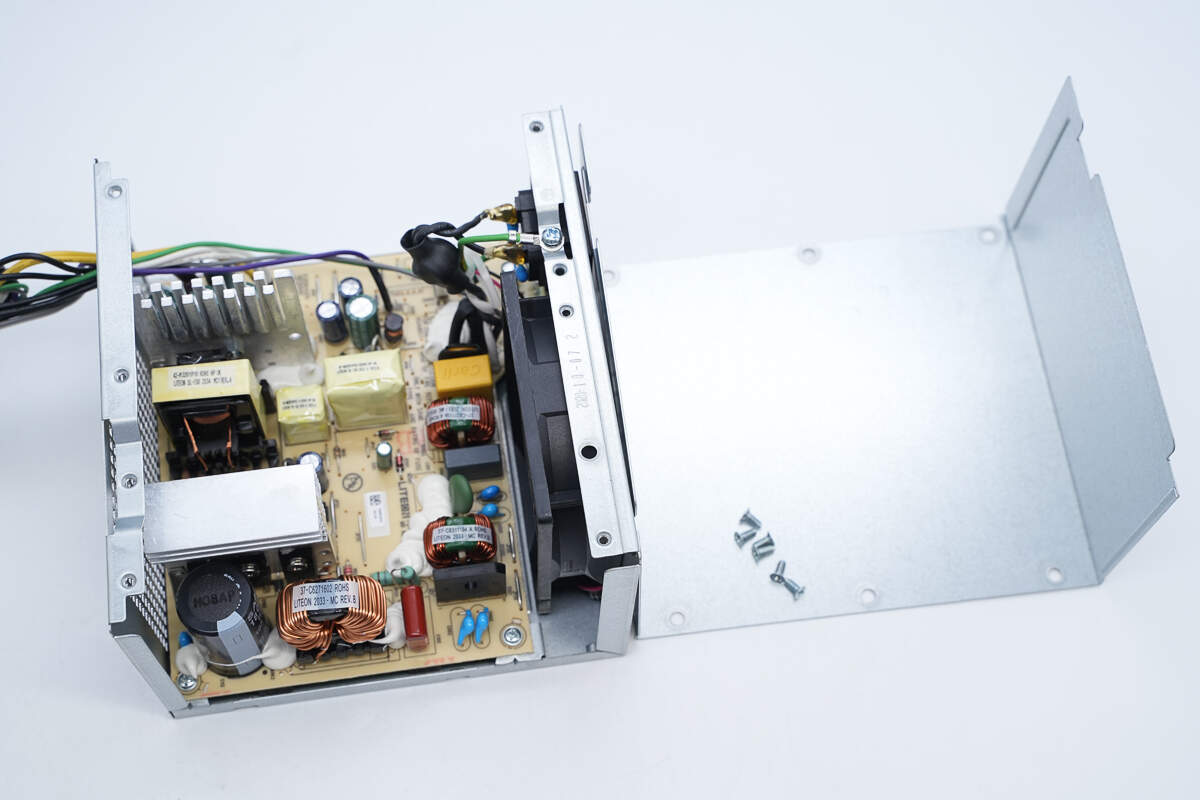

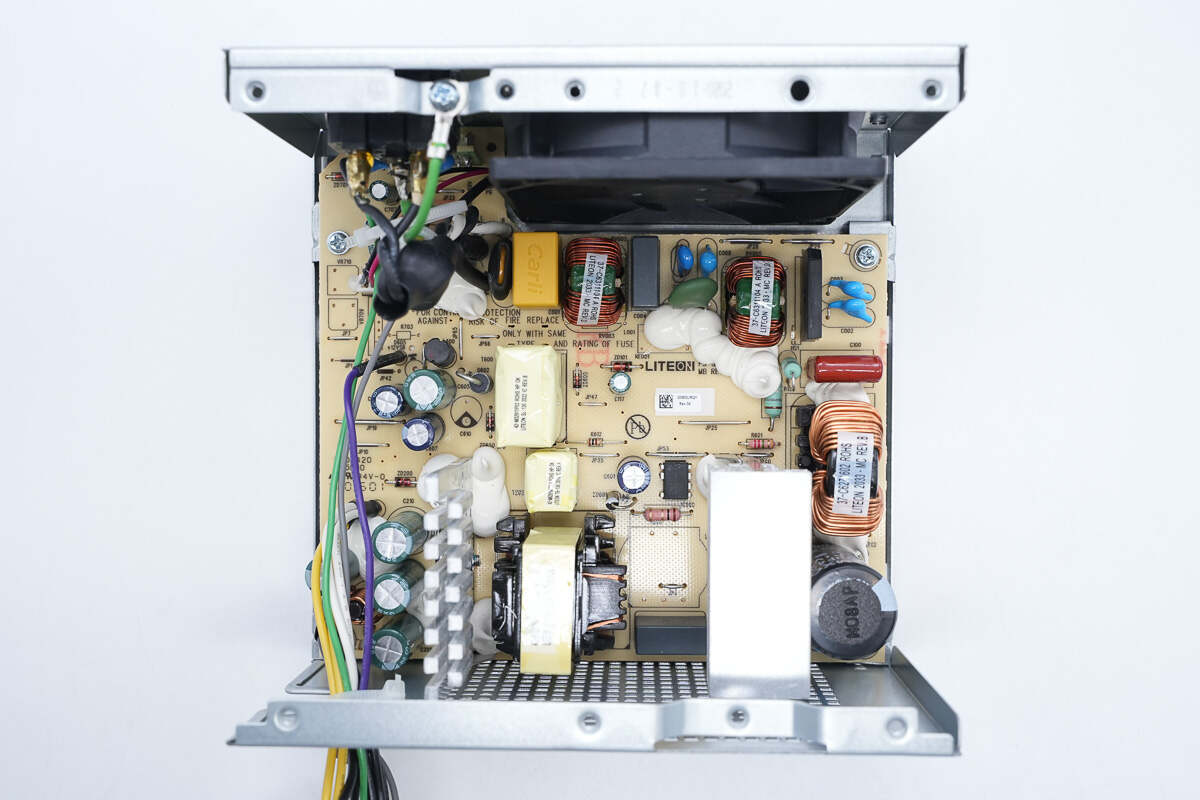

首先拧下固定螺丝，拆开电源外壳，壳体内部设有PCBA模块和散热风扇。

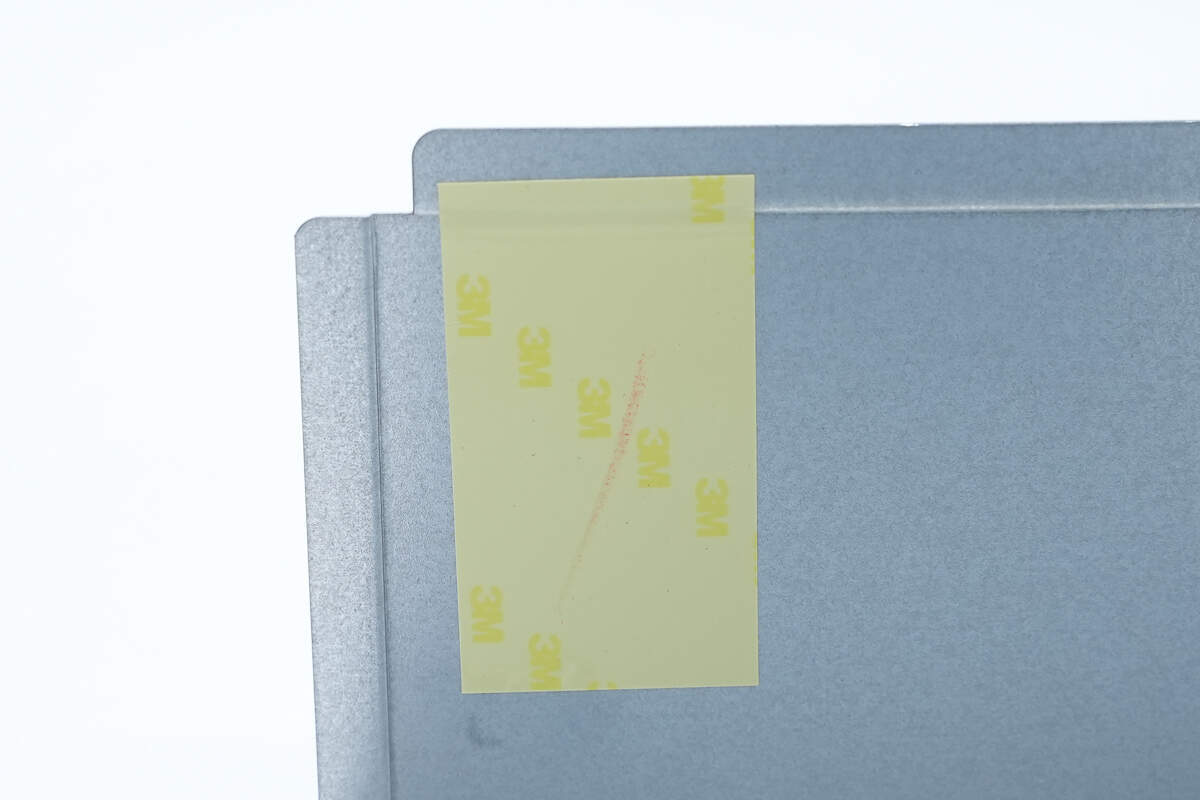

外壳内部对应电解电容位置粘贴胶带绝缘。

PCBA模块通过螺丝固定在壳体内部。

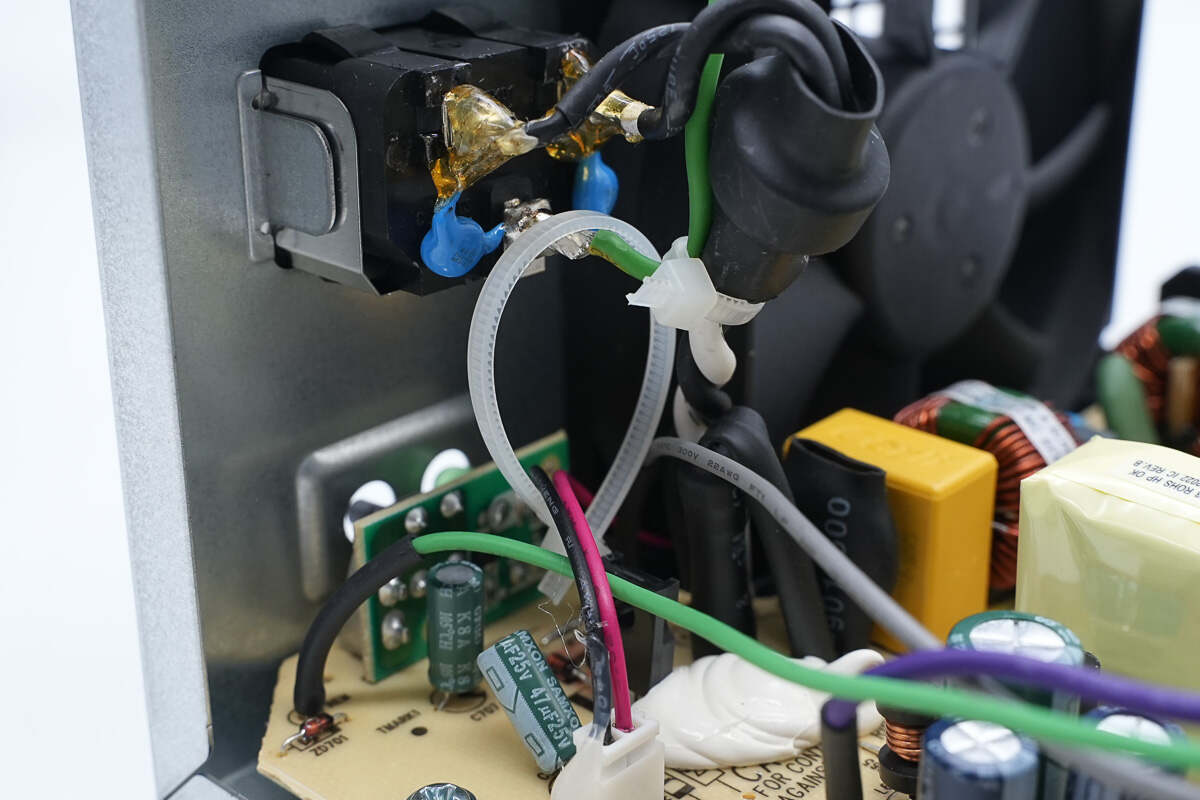

电源输入线通过焊接连接，焊点打胶加固。

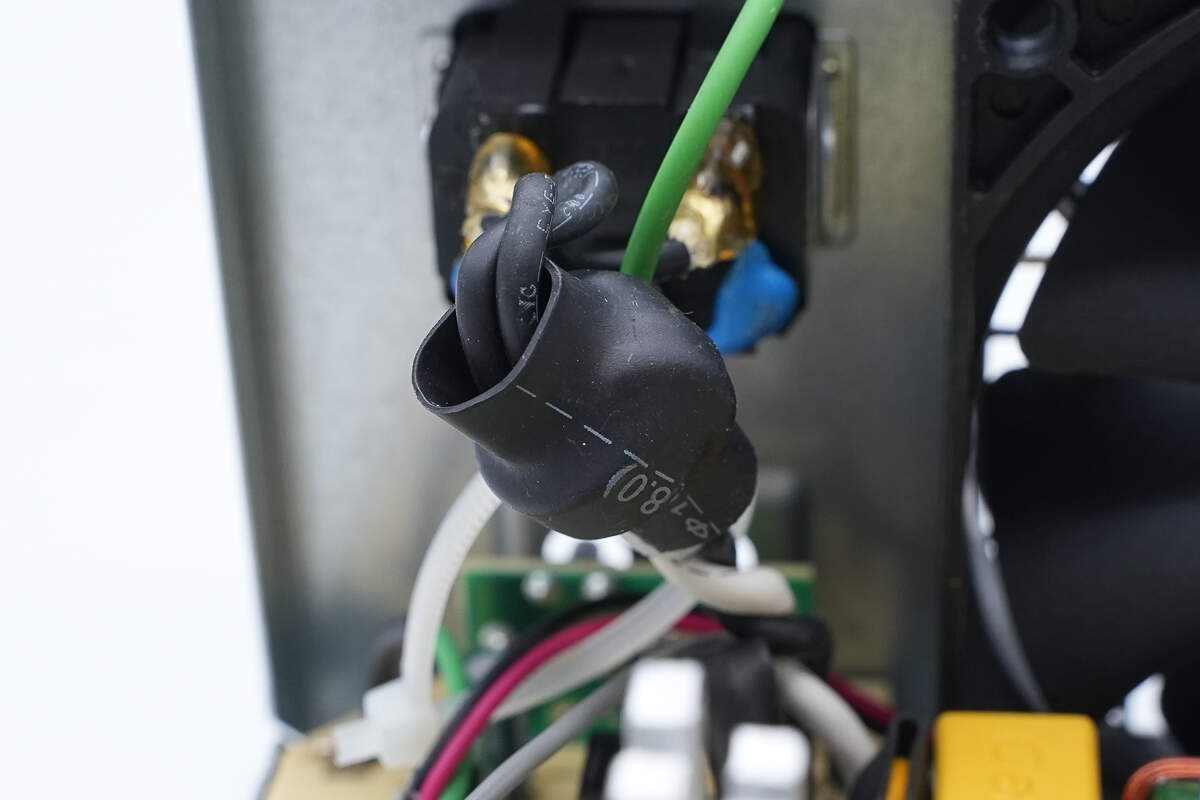

输入线套磁环抑制高频干扰。

风扇导线和接地线通过扎带固定。

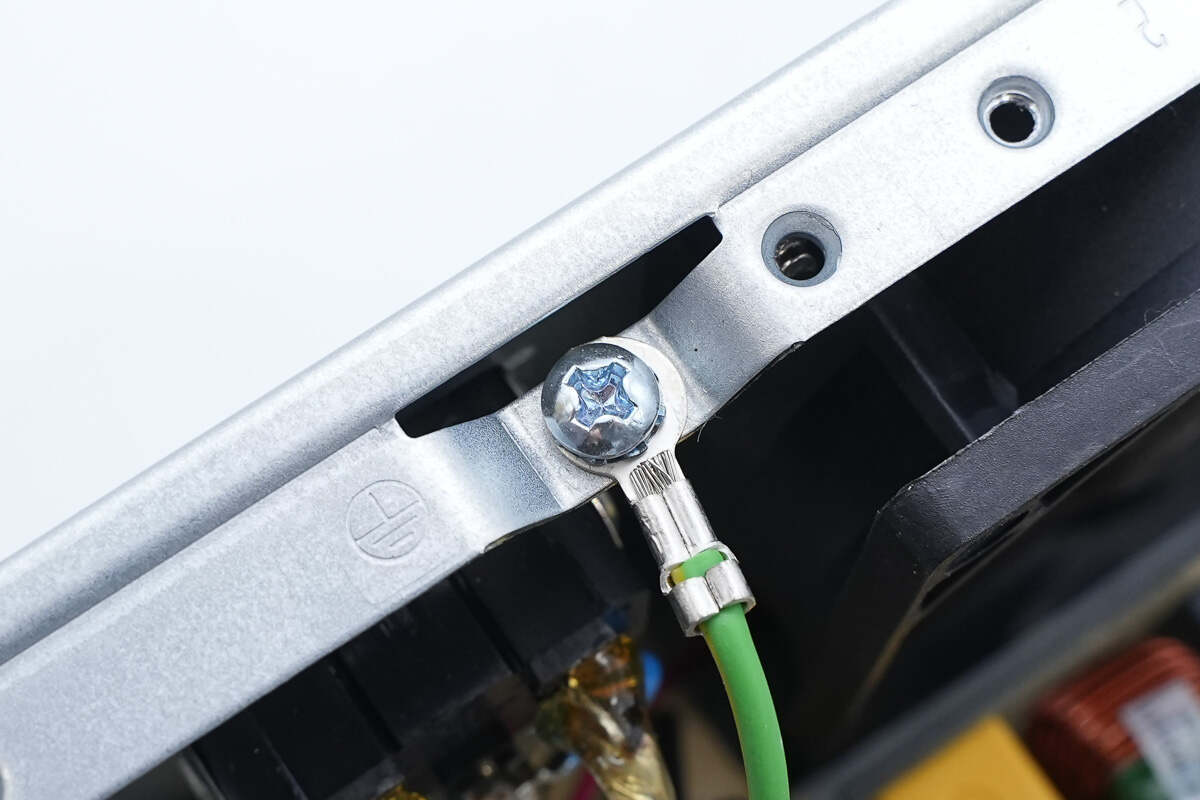

接地线通过螺丝固定在外壳上。

两路正极导线分别为白色和黄色，冷压端子焊接，端子外套热缩管绝缘。

负极导线为黑色，冷压端子焊接，端子外套热缩管绝缘。

散热风扇通过插接件连接。

电源输入线通过焊接连接。

PCBA模块通过螺丝固定。

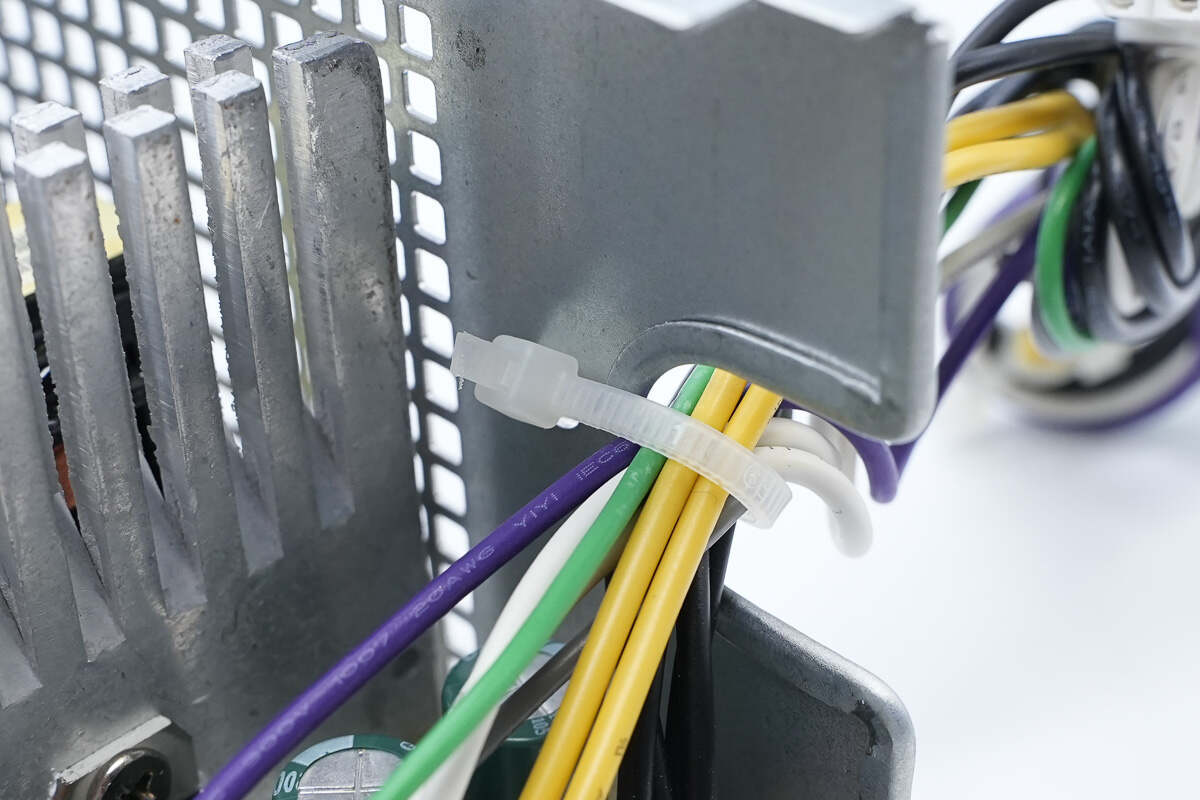

电源输出线使用扎带固定。

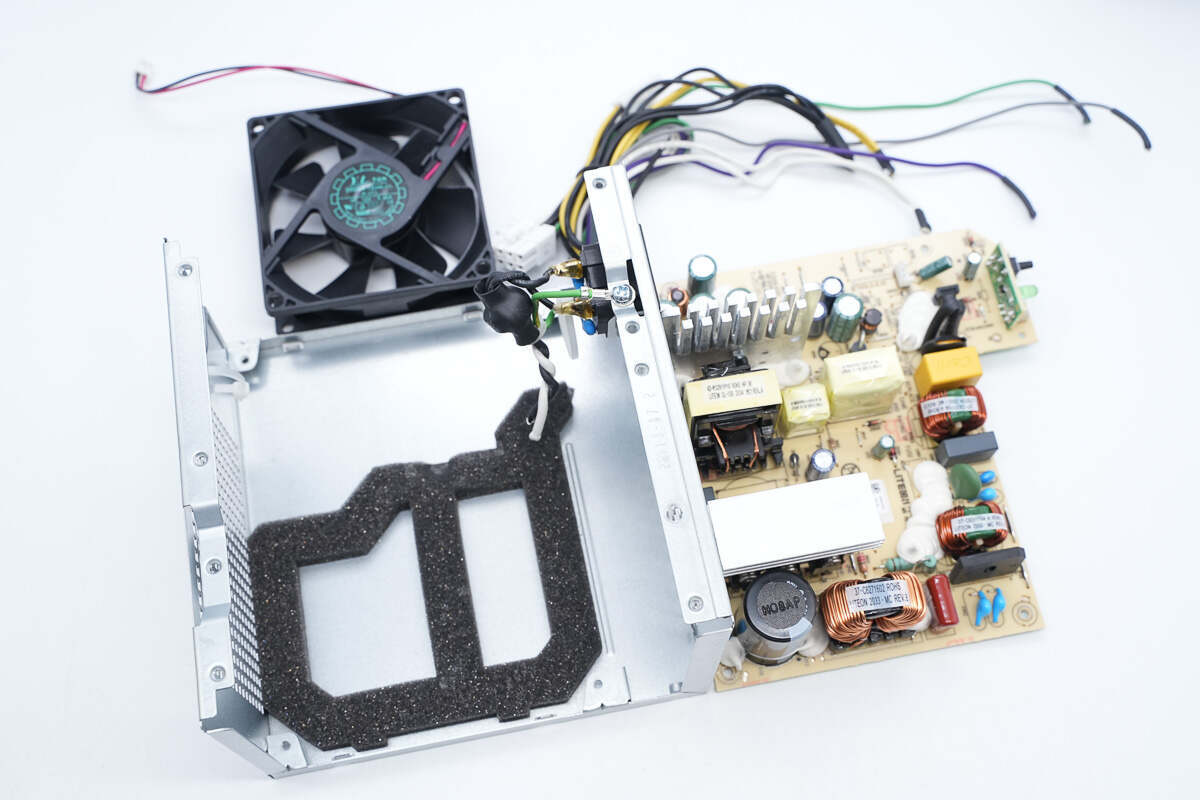

拧下固定螺丝，拆下散热风扇。剪断连接导线，取出PCBA模块。

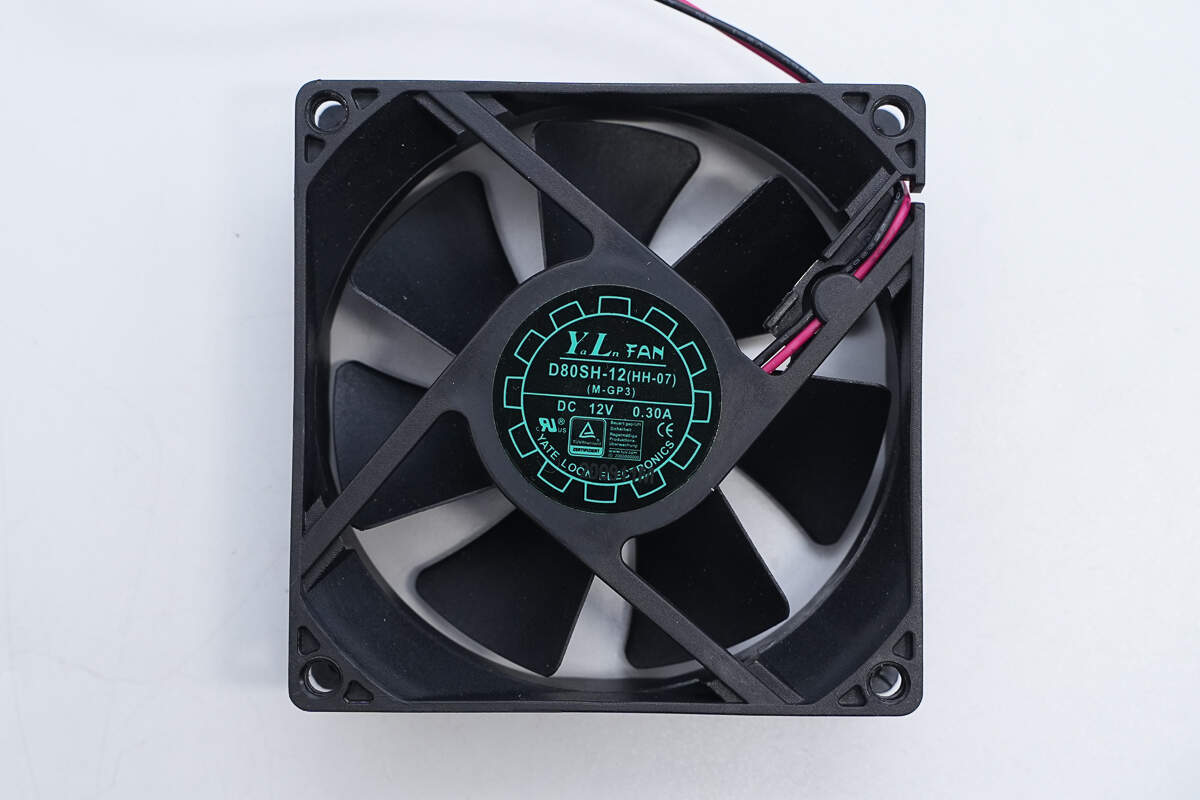

散热风扇来自悦伦，型号D80SH-12，为8025风扇，规格为12V0.3A。

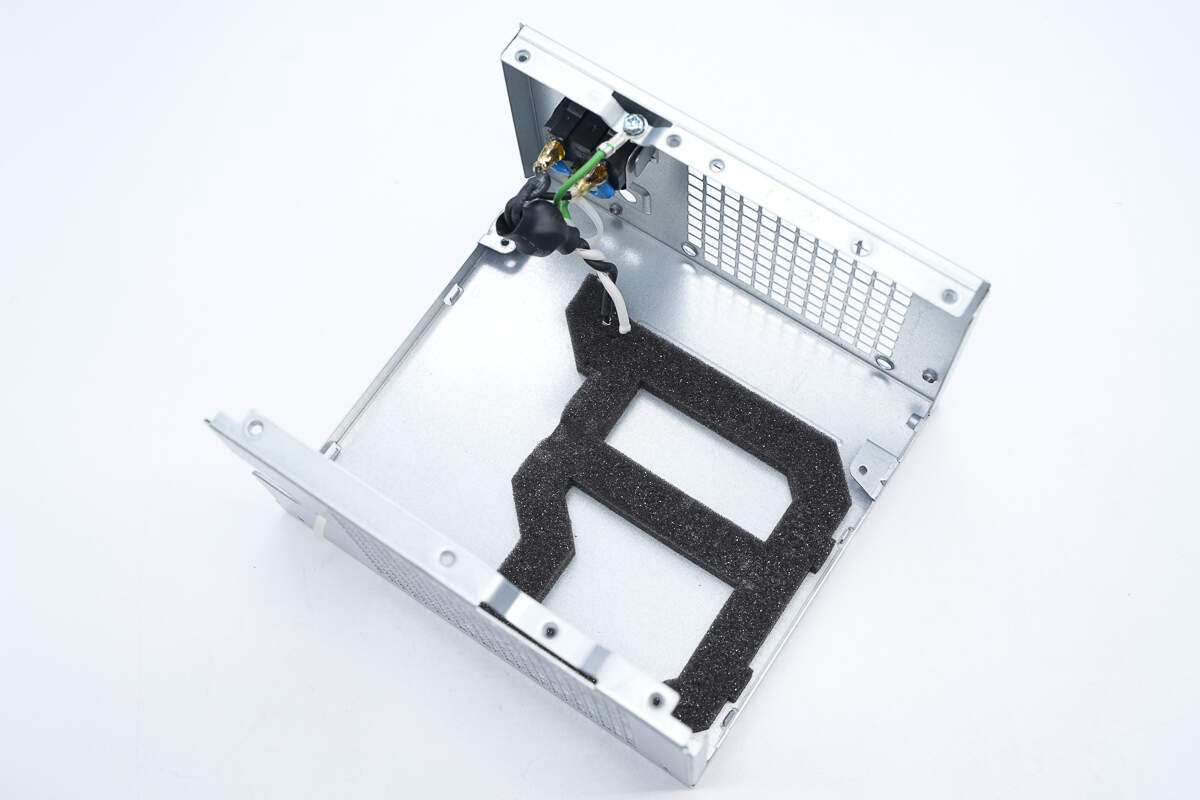

壳体内部设有电源插座和绝缘泡棉。

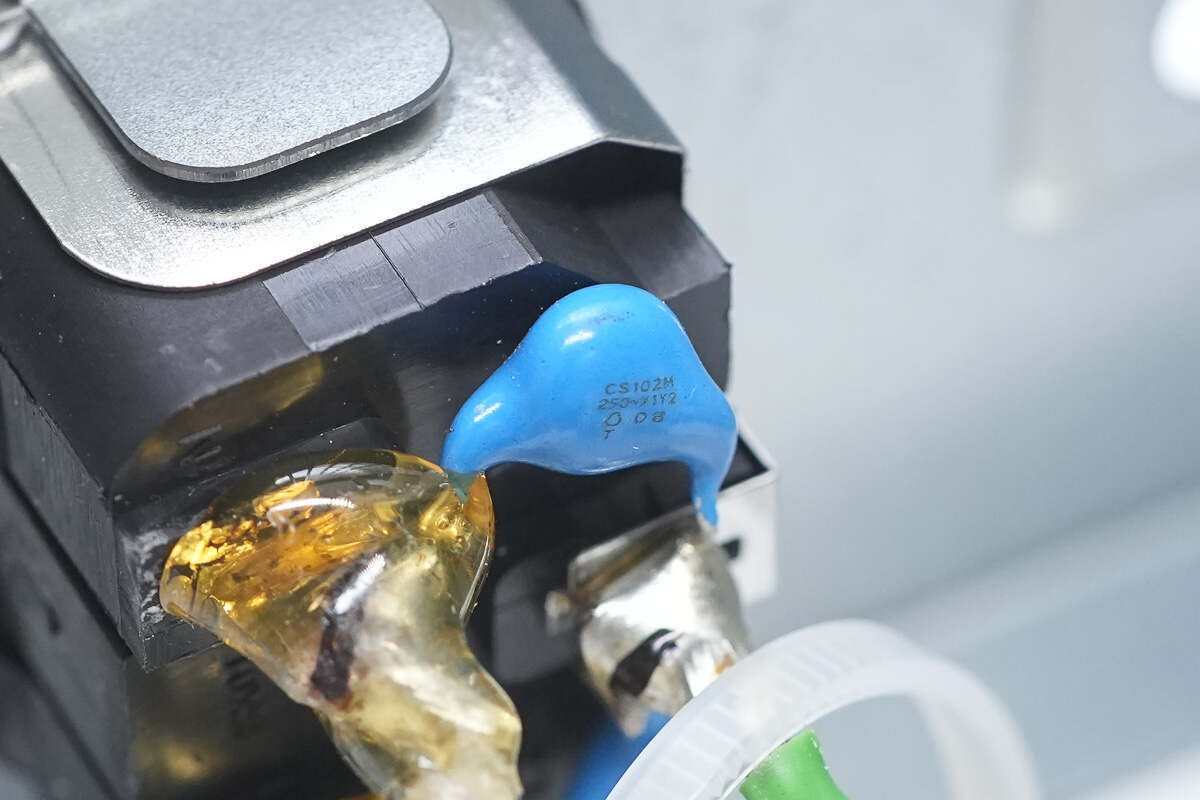

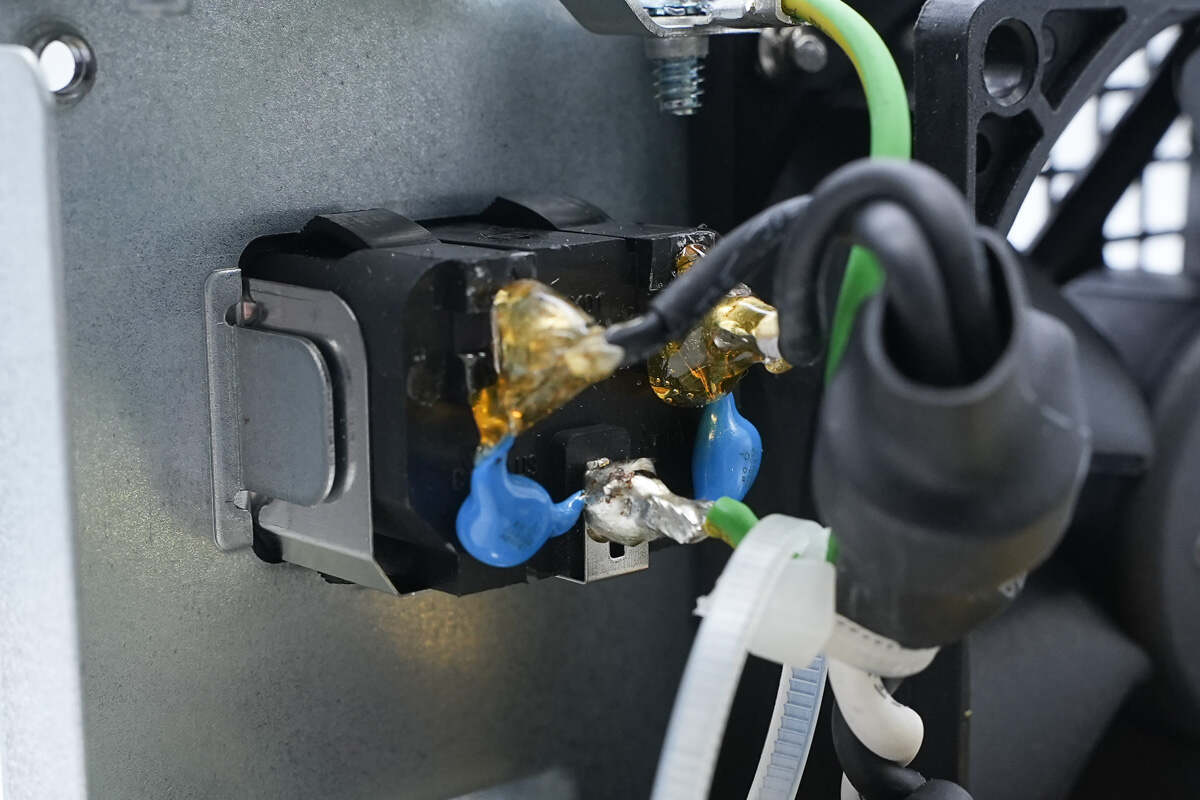

电源插座焊接蓝色Y电容。

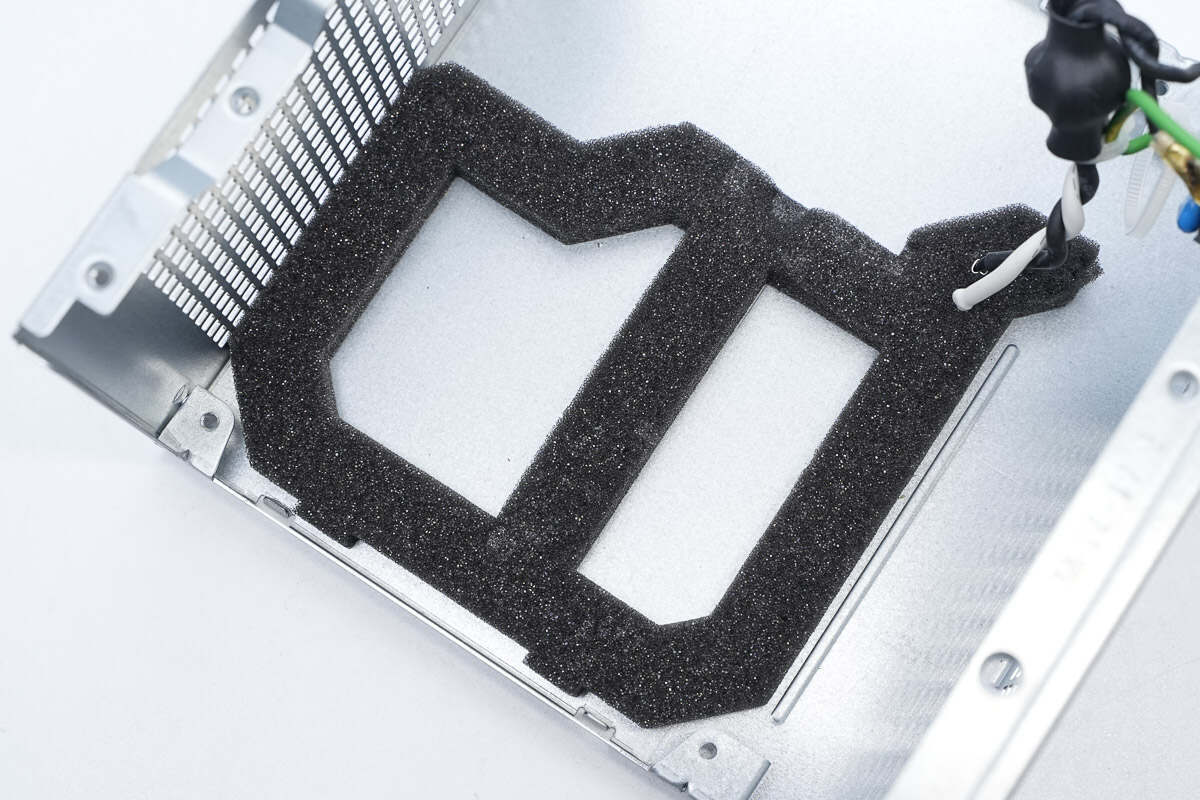

壳体内部对应PCBA模块高压部分粘贴泡棉，防止昆虫进入造成短路。

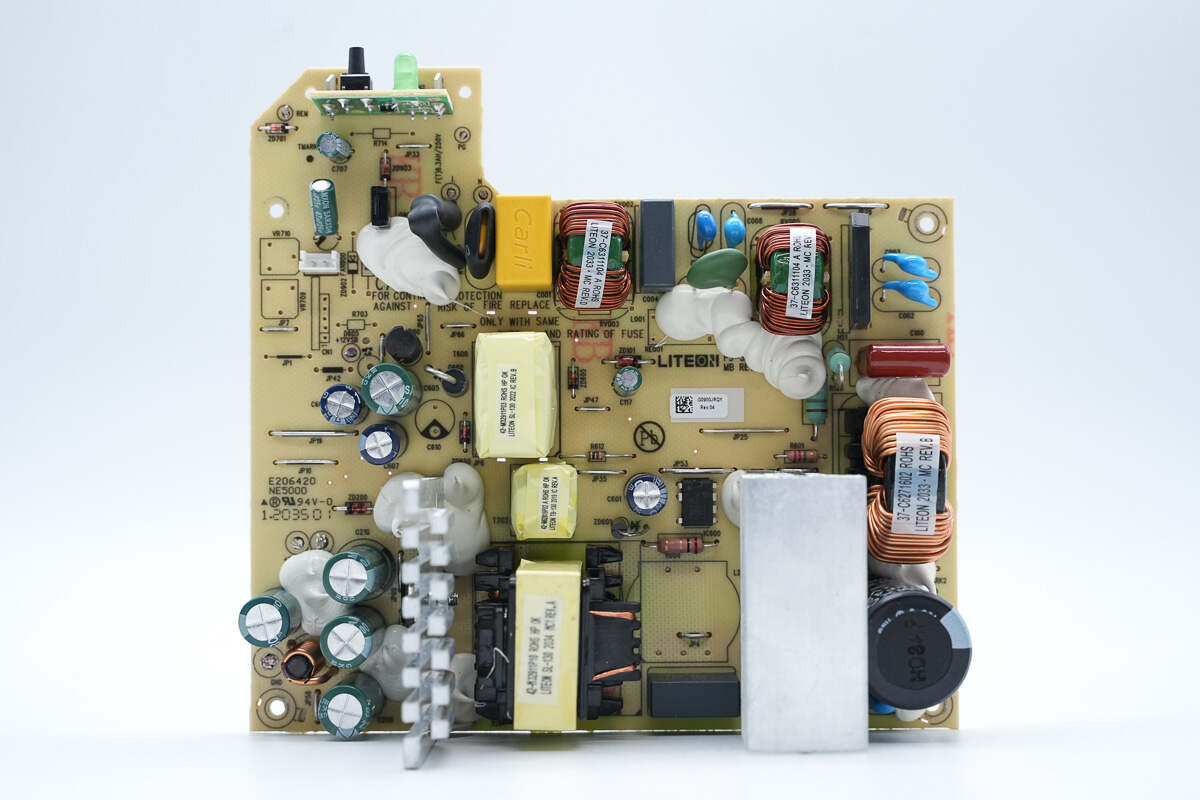

PCBA模块正面一览，左侧为按键和指示灯小板，右侧为风扇占位。在风扇占位下方设有保险丝，压敏电阻，安规X2电容，共模电感，NTC热敏电阻和整流桥。右侧设有薄膜滤波电容，PFC升压电感和高压滤波电容。

在高压滤波电容左侧的散热片为PFC开关管，PFC整流管和LLC开关管散热。左下角为输出滤波电容和滤波电感，散热片为肖特基整流管散热，中间位置为变压器、谐振电容和待机电源芯片，变压器上方为驱动变压器，驱动变压器上方为待机电源变压器。

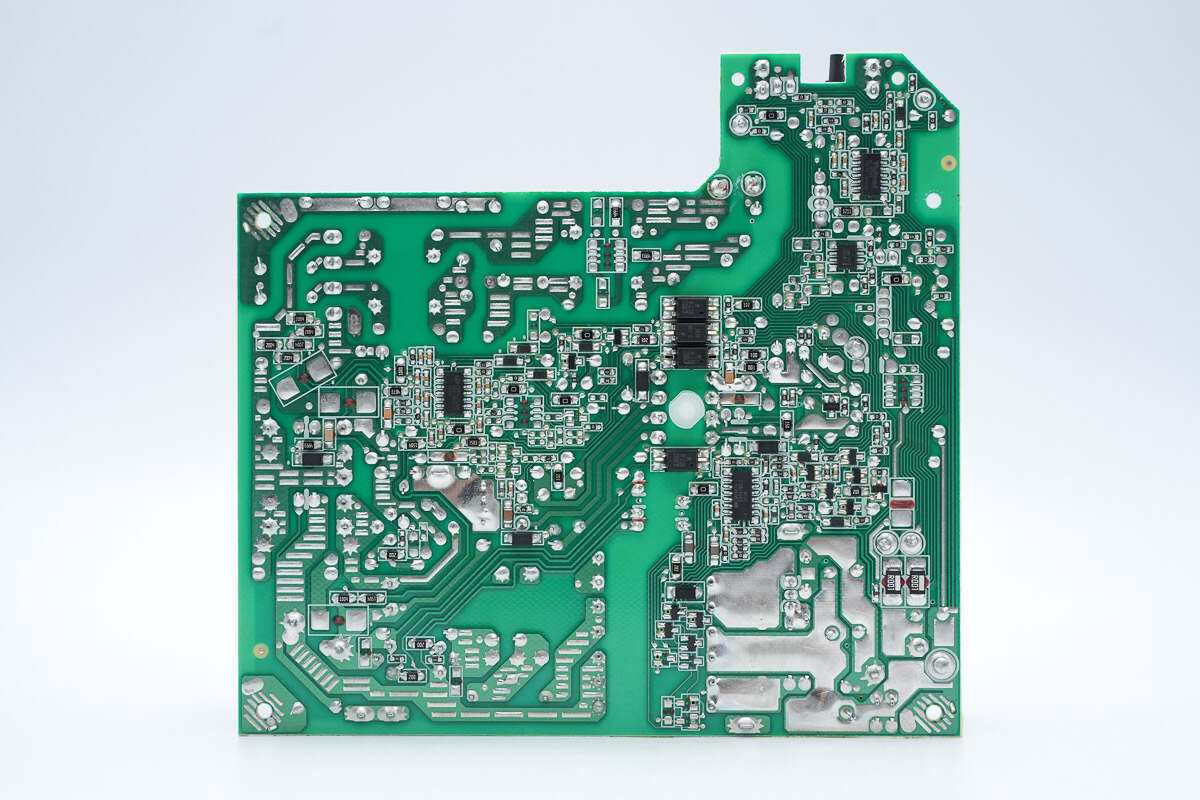

PCBA模块背面左侧设有PFC控制器，右侧设有LLC控制器，电压比较器和管控芯片，在初次级之间设有四颗光耦。对应大电流走线大面积露铜加锡，增强载流。

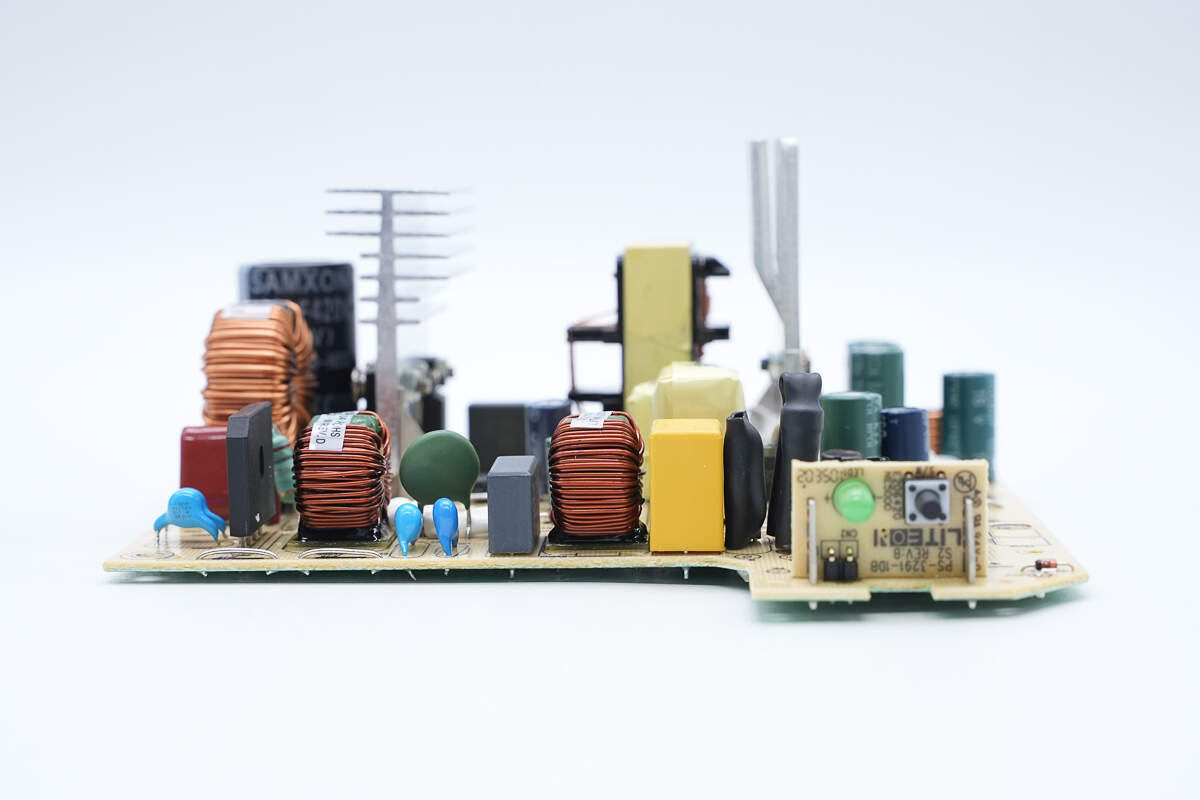

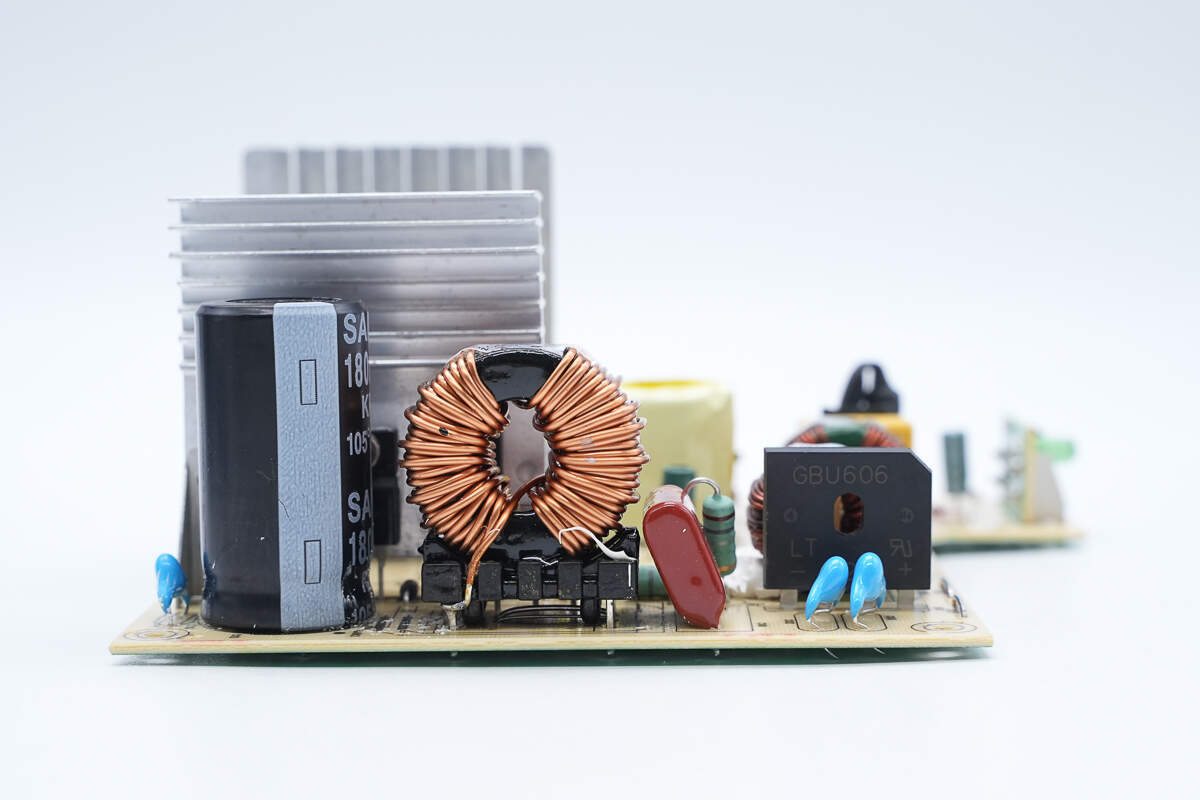

PCBA模块输入端一览，右侧小板焊接指示灯和按钮开关。后面焊接保险丝，压敏电阻。向左依次焊接两级安规X2电容和共模电感，还焊接NTC热敏电阻和整流桥。

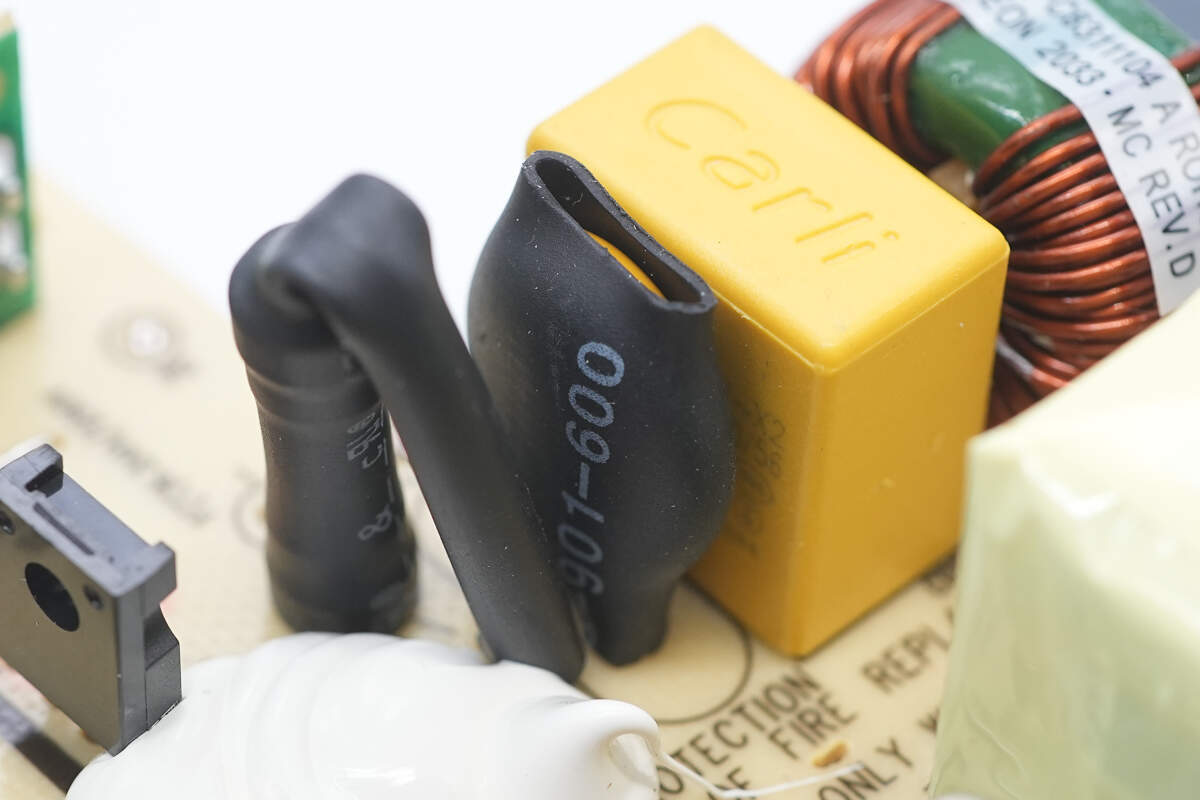

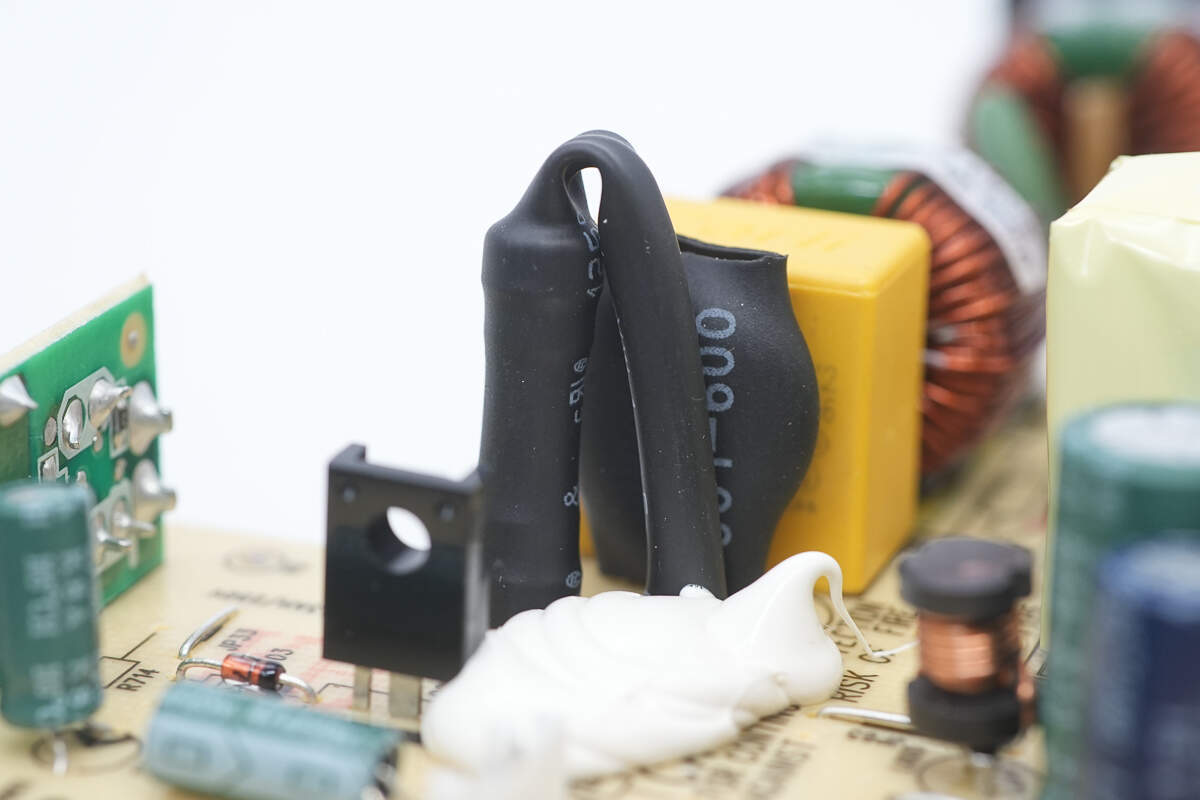

输入端保险丝外套热缩管绝缘。

压敏电阻同样外套热缩管绝缘。

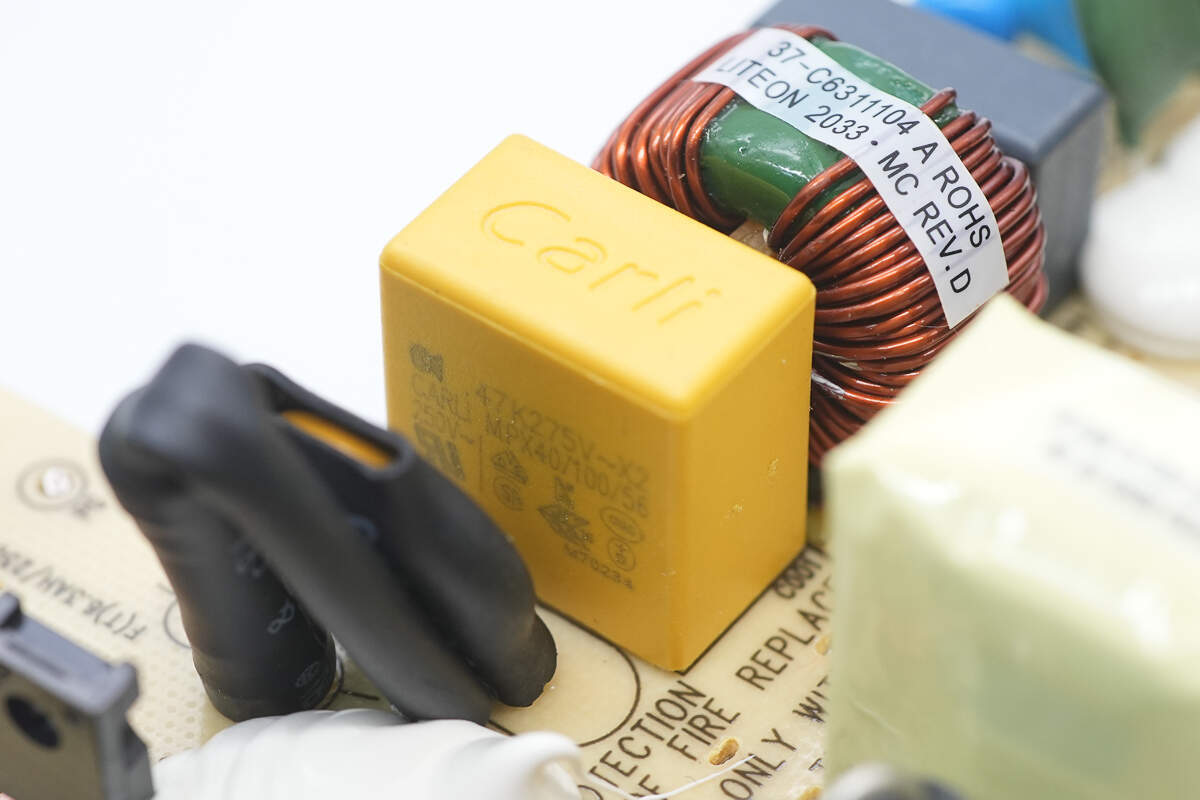

安规X2电容来自凯励，规格为0.47μF。

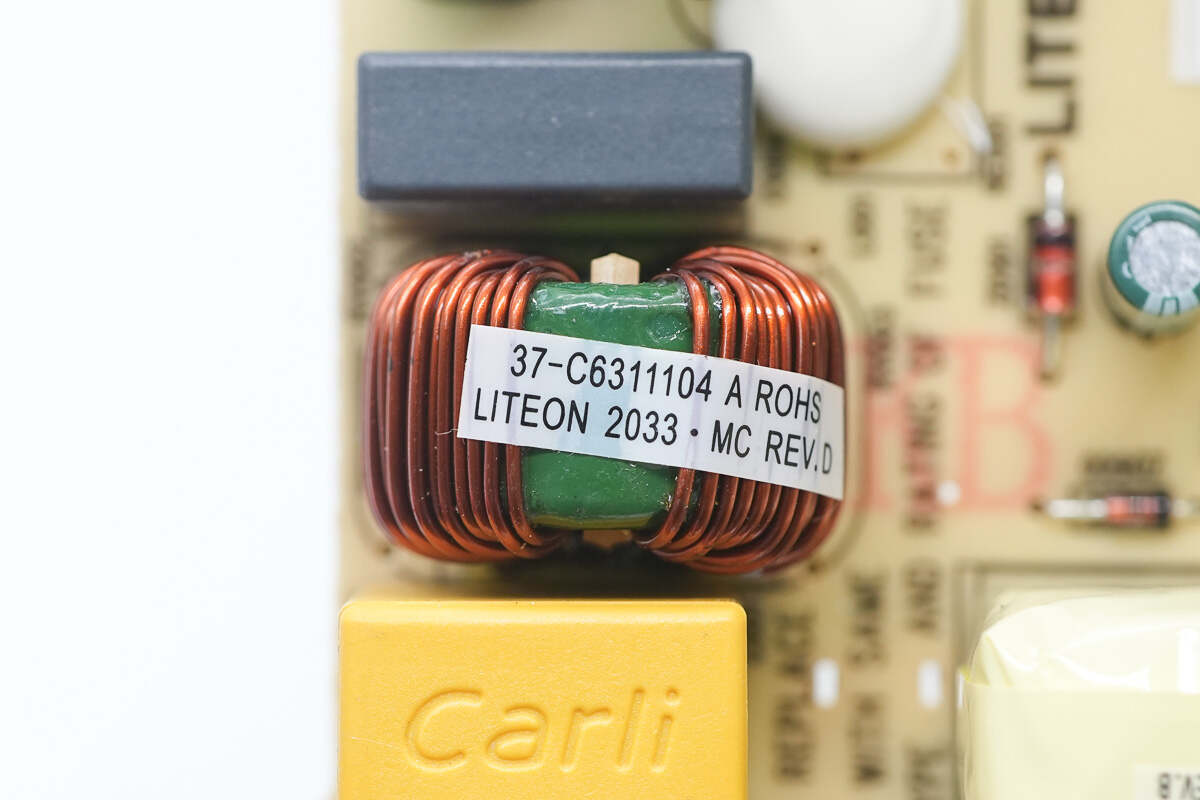

共模电感采用磁环绕制，底部设有电木板绝缘。

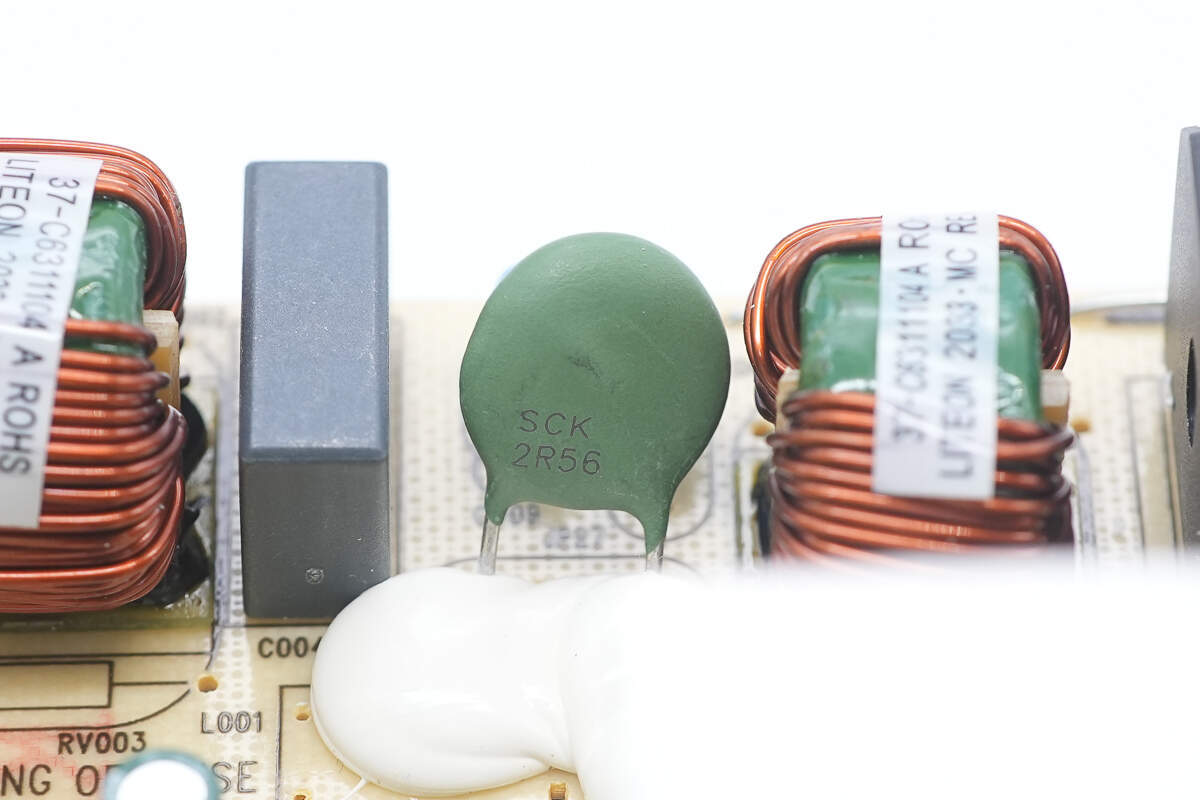

NTC热敏电阻丝印SCK2R56，用于抑制上电的浪涌电流。

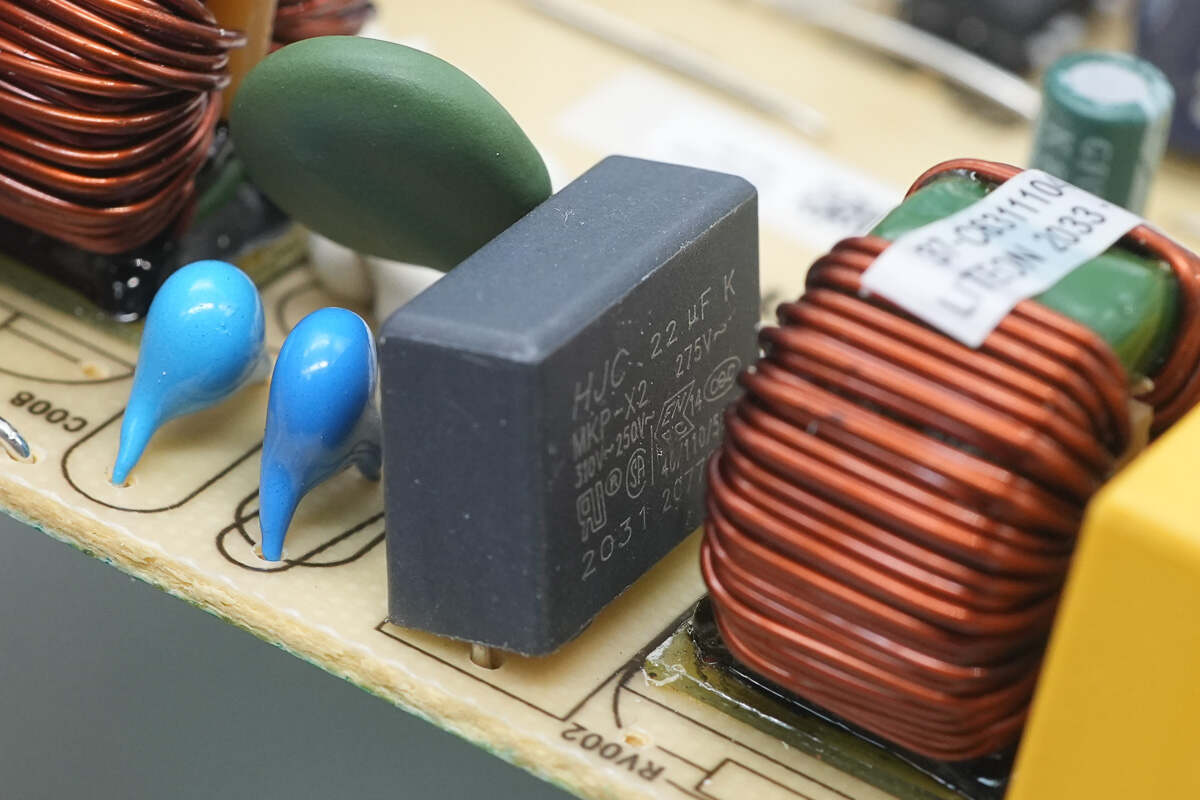

安规X2电容来自华容，规格为0.22μF。

两颗蓝色Y电容特写。

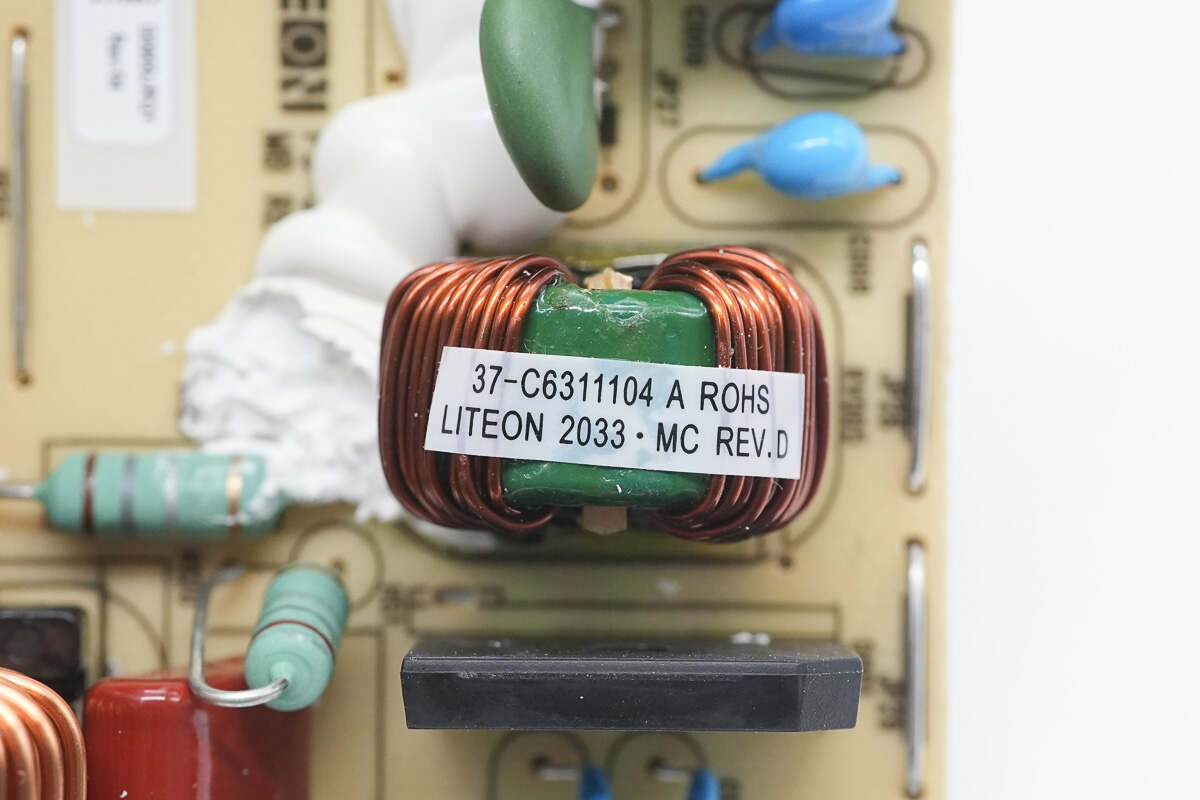

共模电感采用漆包线绕制。

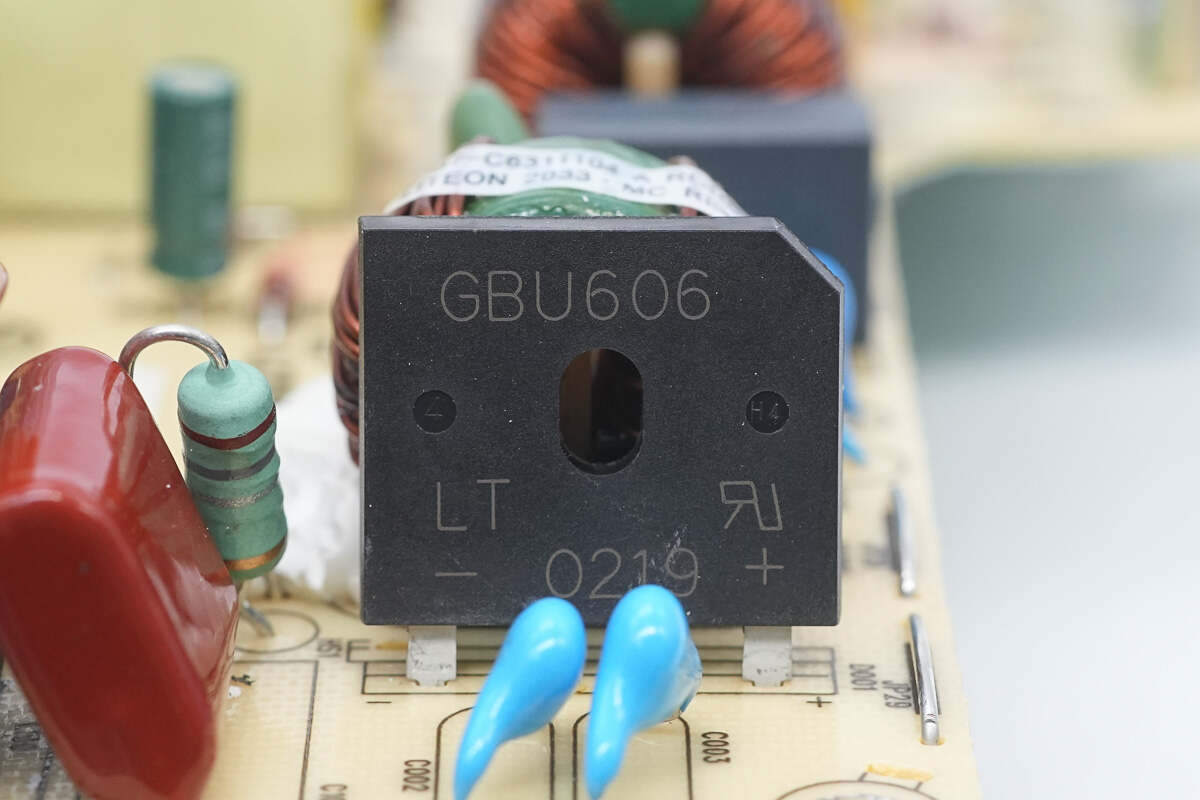

整流桥来自光宝，型号GBU606，规格为6A 600V，采用GBU封装。

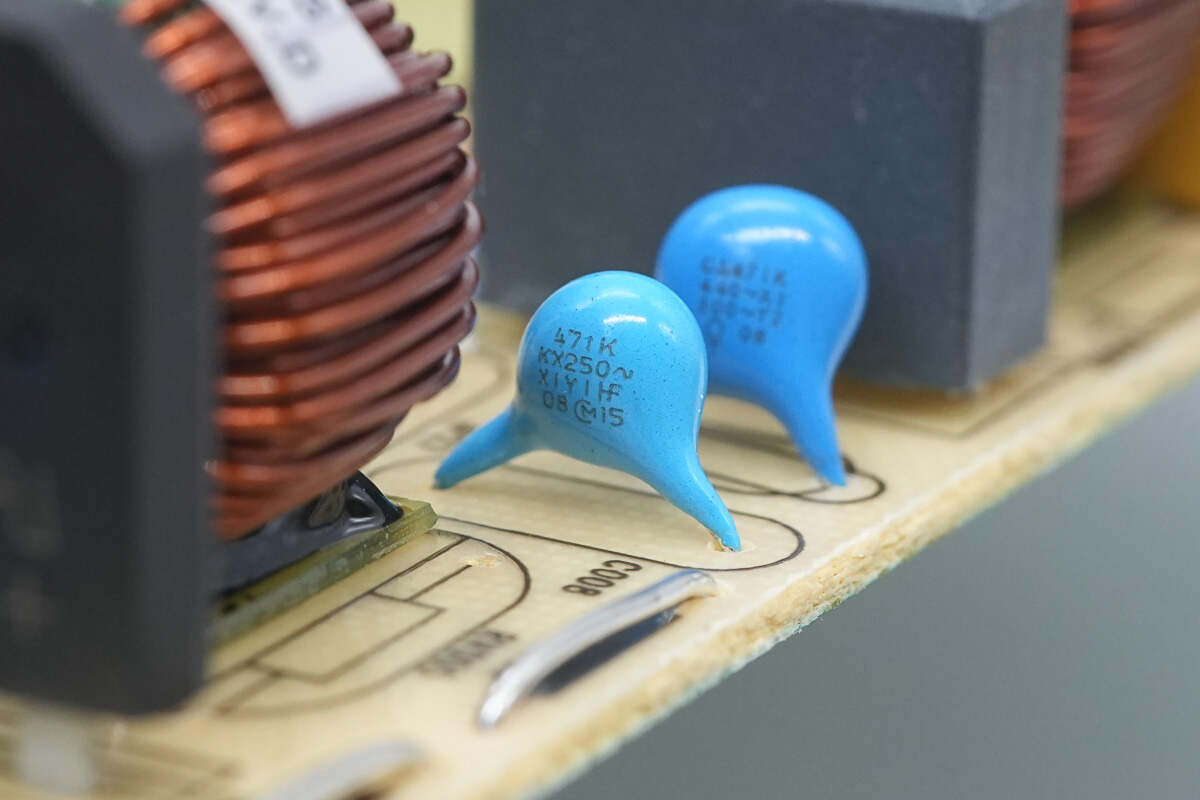

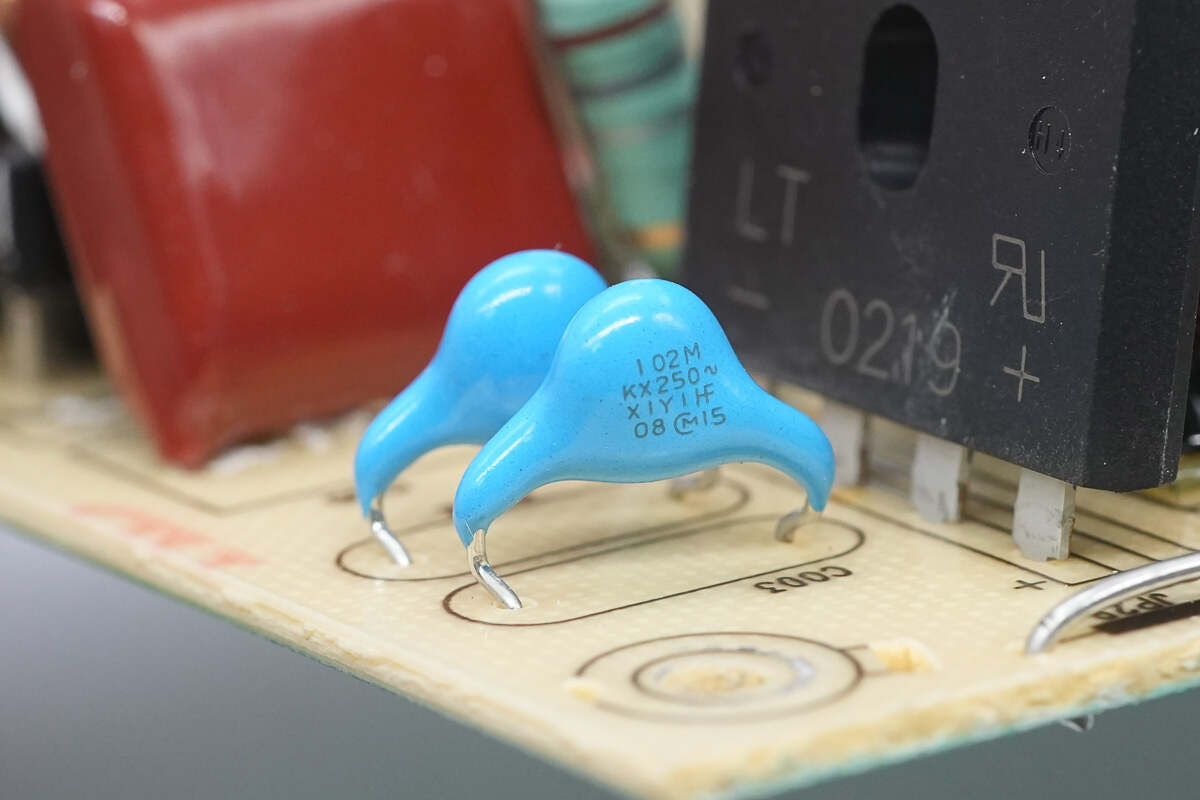

两颗蓝色薄膜Y电容特写。

另一侧焊接薄膜滤波电容，PFC升压电感和高压滤波电容。

右侧的散热片固定PFC开关管，PFC整流管和两颗LLC开关管，中间为变压器和谐振电容，左侧散热片固定肖特基整流管，左侧设有滤波电解电容和滤波电感。

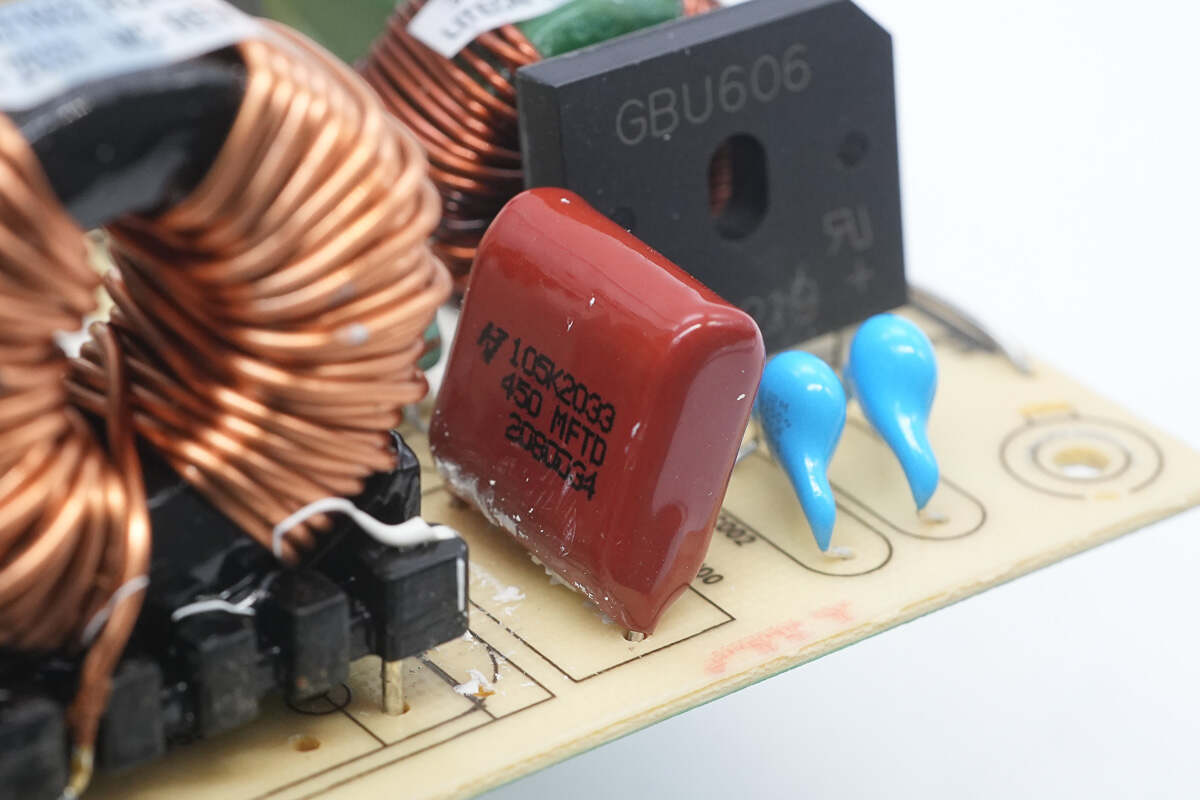

薄膜滤波电容规格为1μF450V。

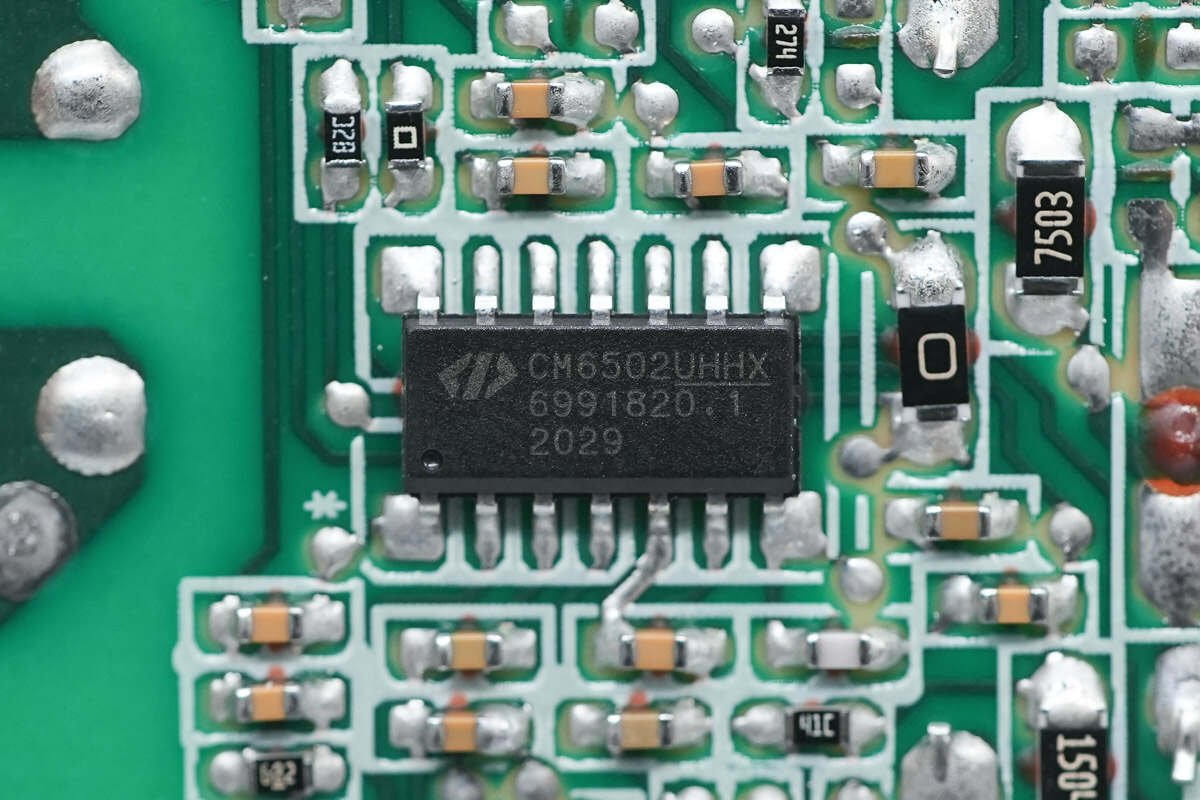

PFC控制器来自虹冠，型号CM6502UHHX，这是一颗EPA/90+ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计，采用SOP14封装。

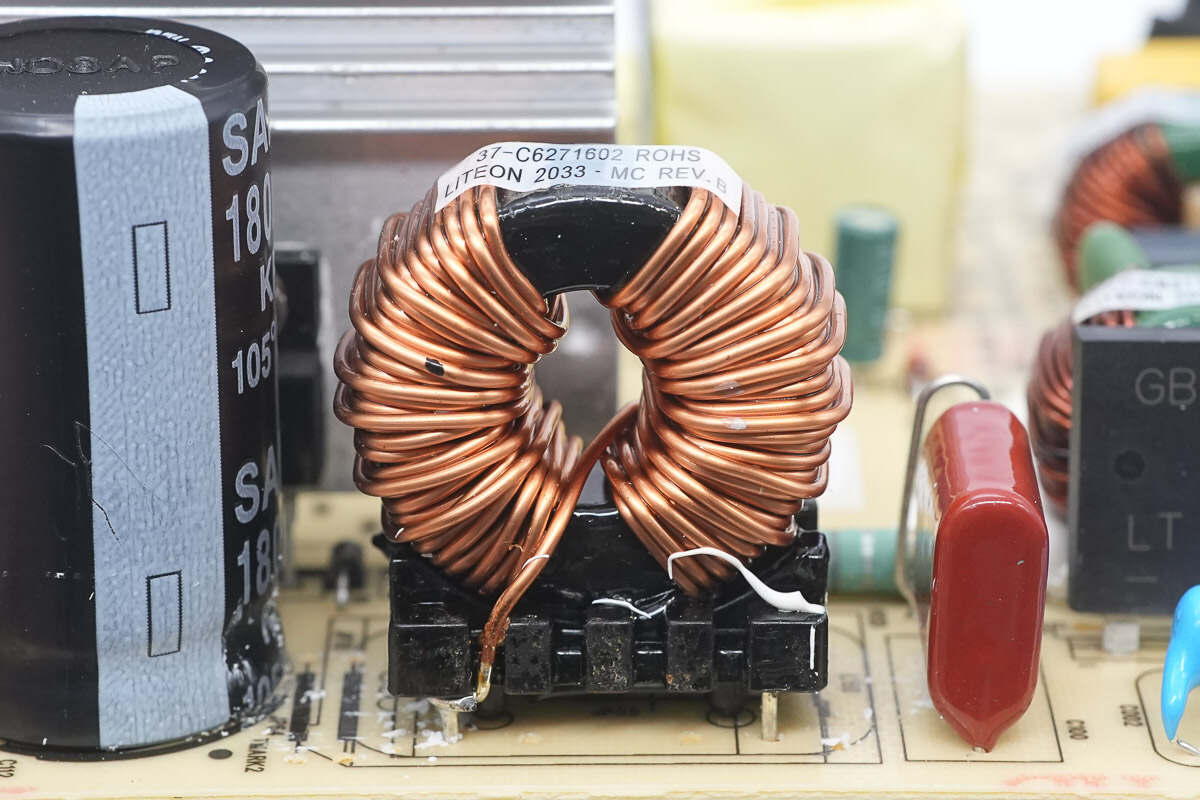

PFC升压电感采用磁环绕制，底部设有绝缘支架。

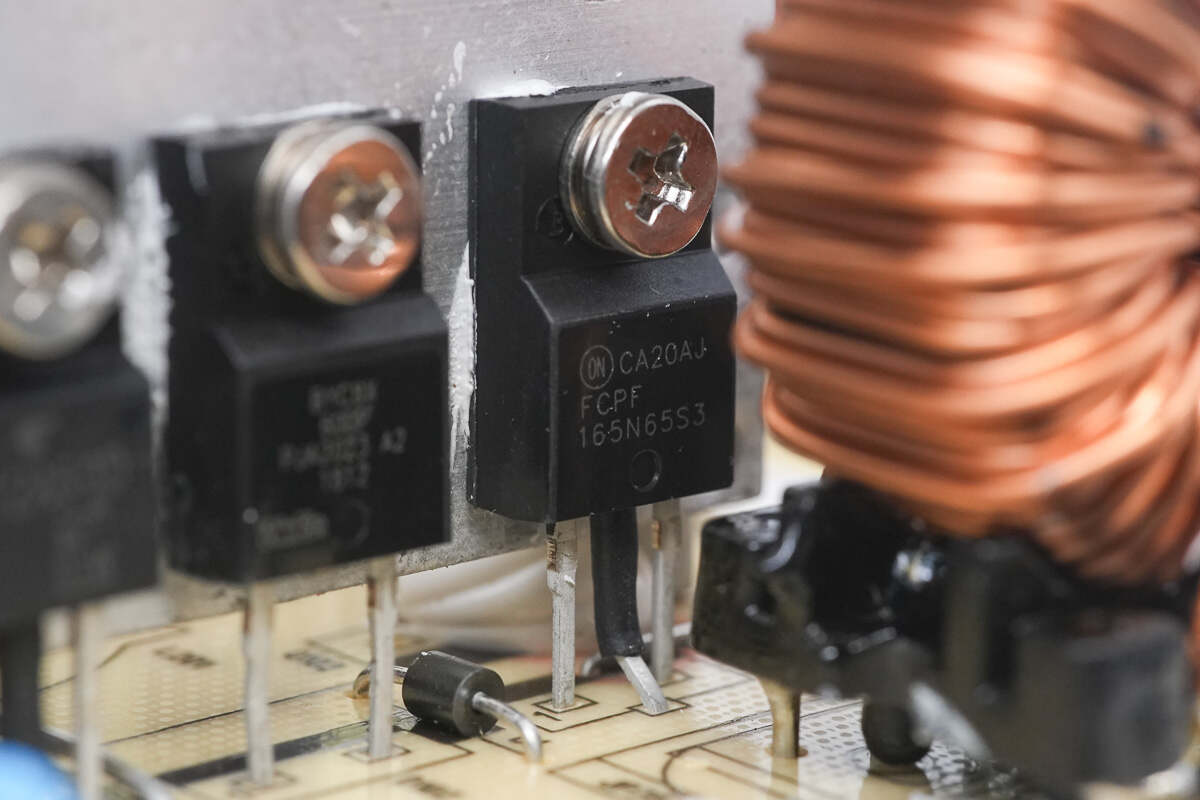

PFC开关管来自安森美，型号FCPF165N65S3，NMOS，耐压650V，导阻165mΩ，采用TO-220F封装。

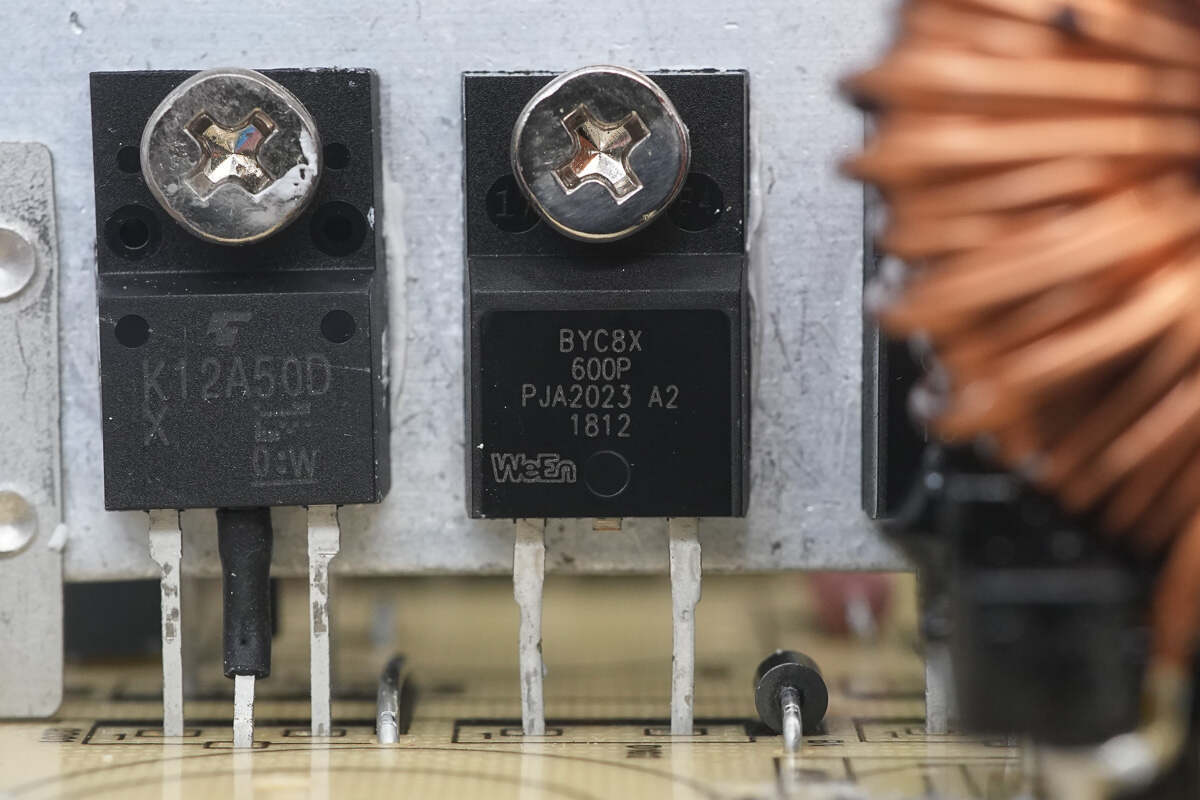

PFC整流管来自瑞能，型号BYC8X-600P，为超快恢复二极管，规格为600V 8A，采用TO220F封装。

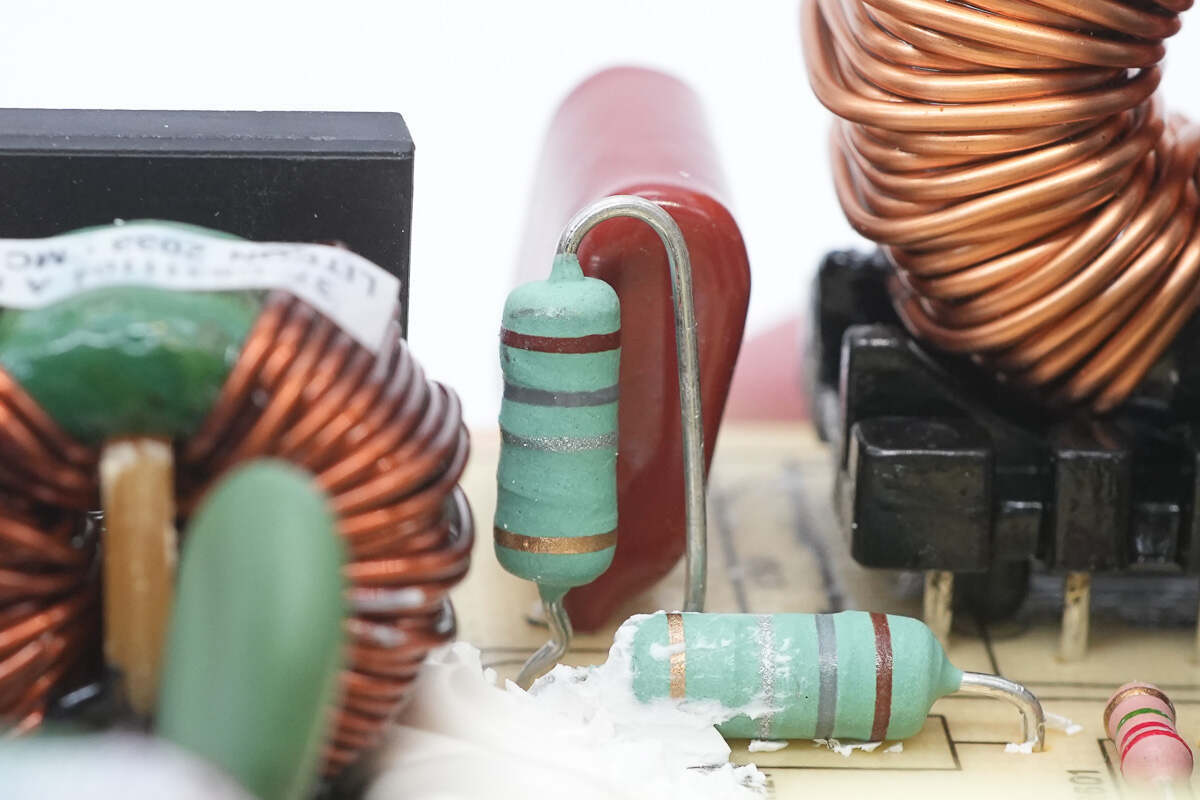

用于检测PFC开关管电流的两颗电阻特写。

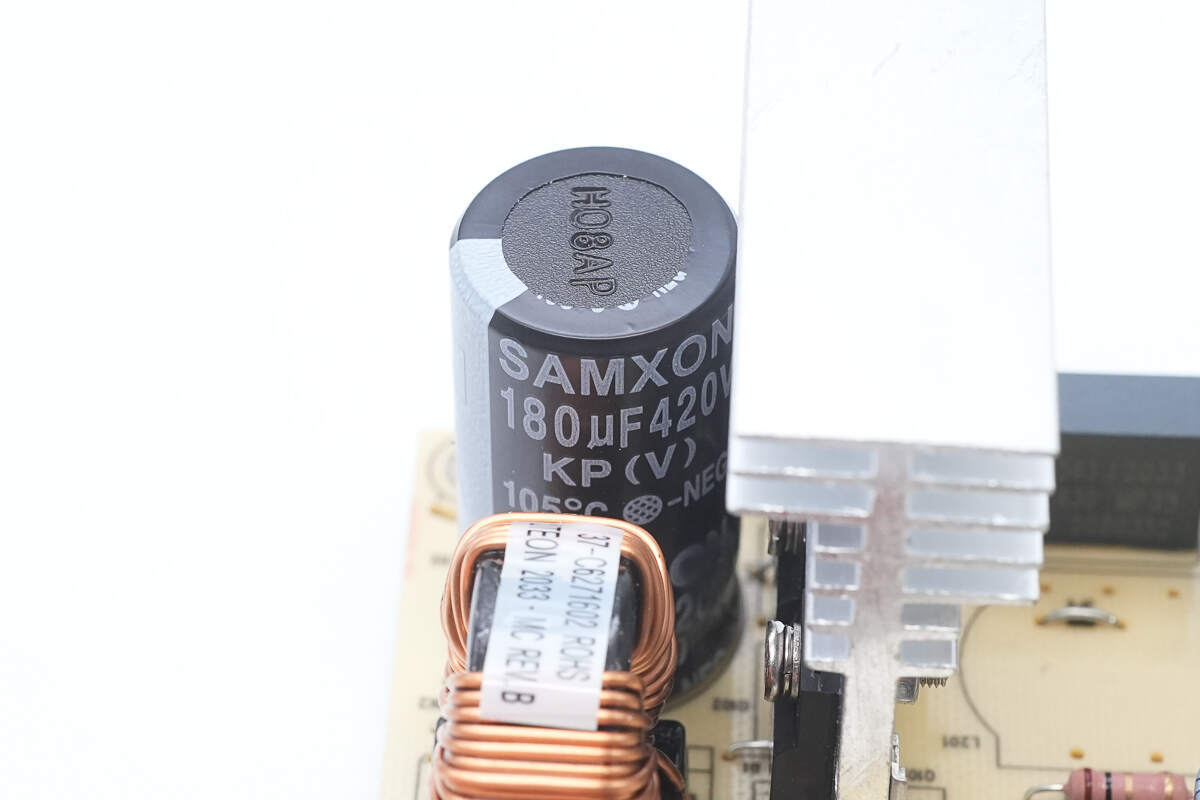

高压滤波电容来自三信，规格为180μF420V。

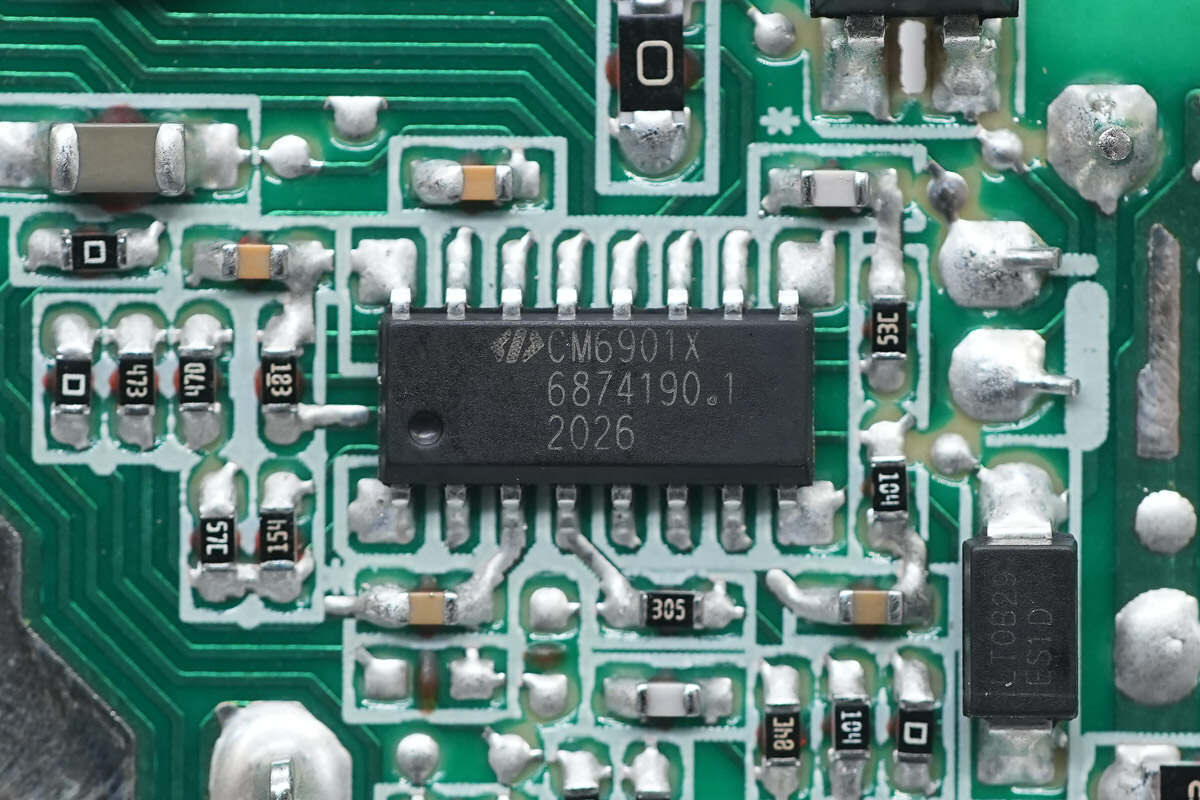

LLC控制器来自虹冠，型号CM6901，是一颗次级侧的LLC+同步整流二合一控制器，通过隔离变压器来驱动初级开关管，并具备同步整流控制信号输出，采用SOP16封装。

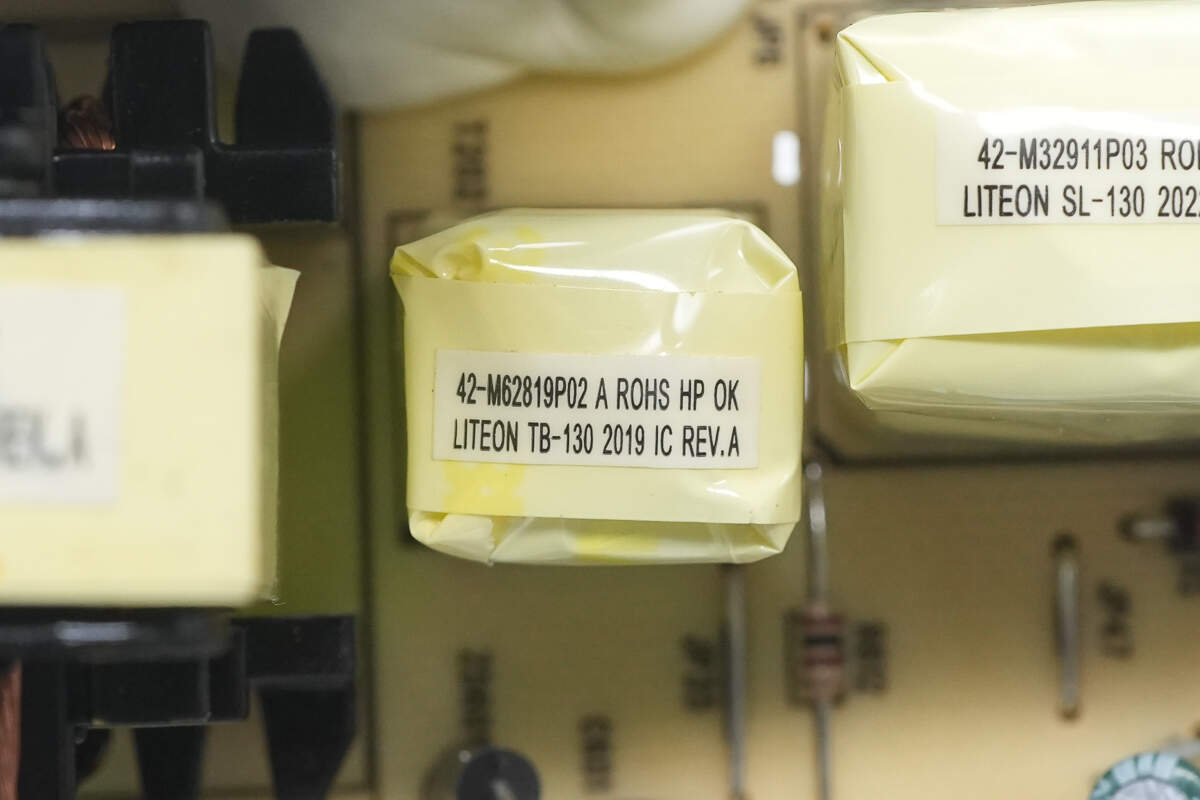

隔离变压器通过胶带缠绕绝缘。

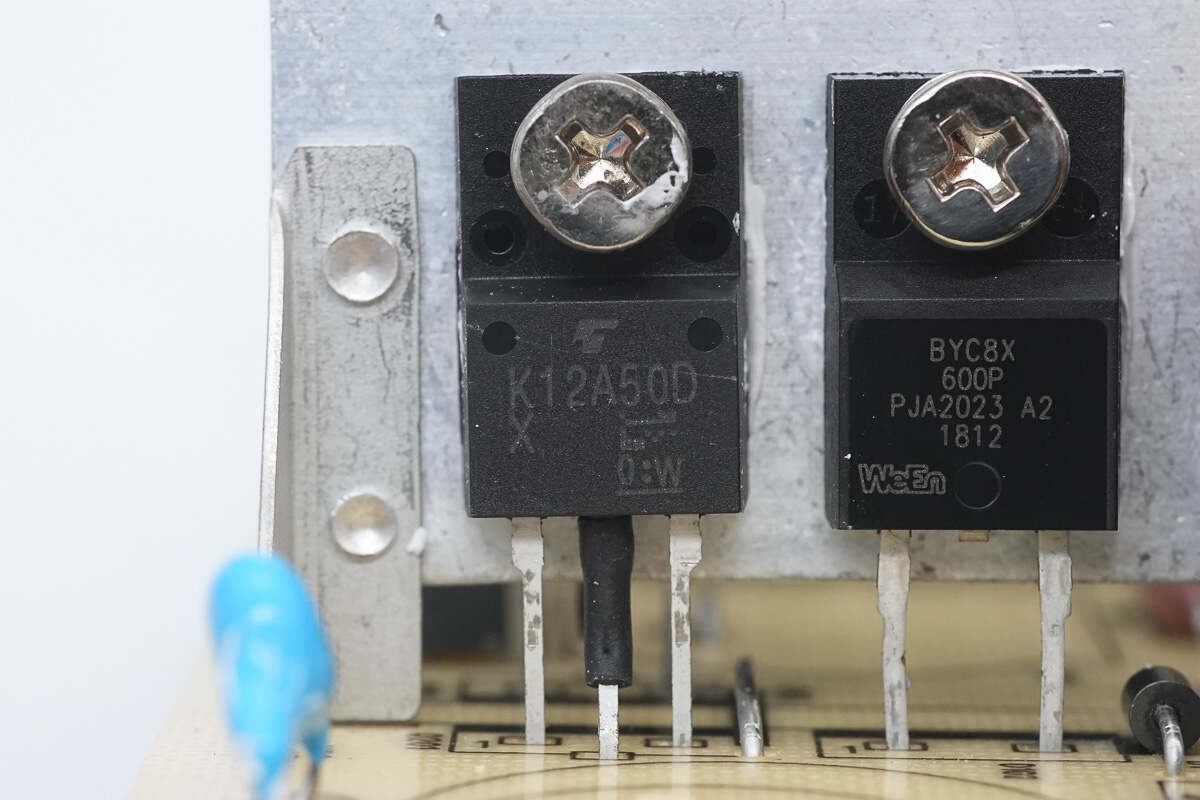

LLC开关管来自东芝，型号TK12A50D，NMOS，耐压500V，导阻450mΩ，采用TO220封装。

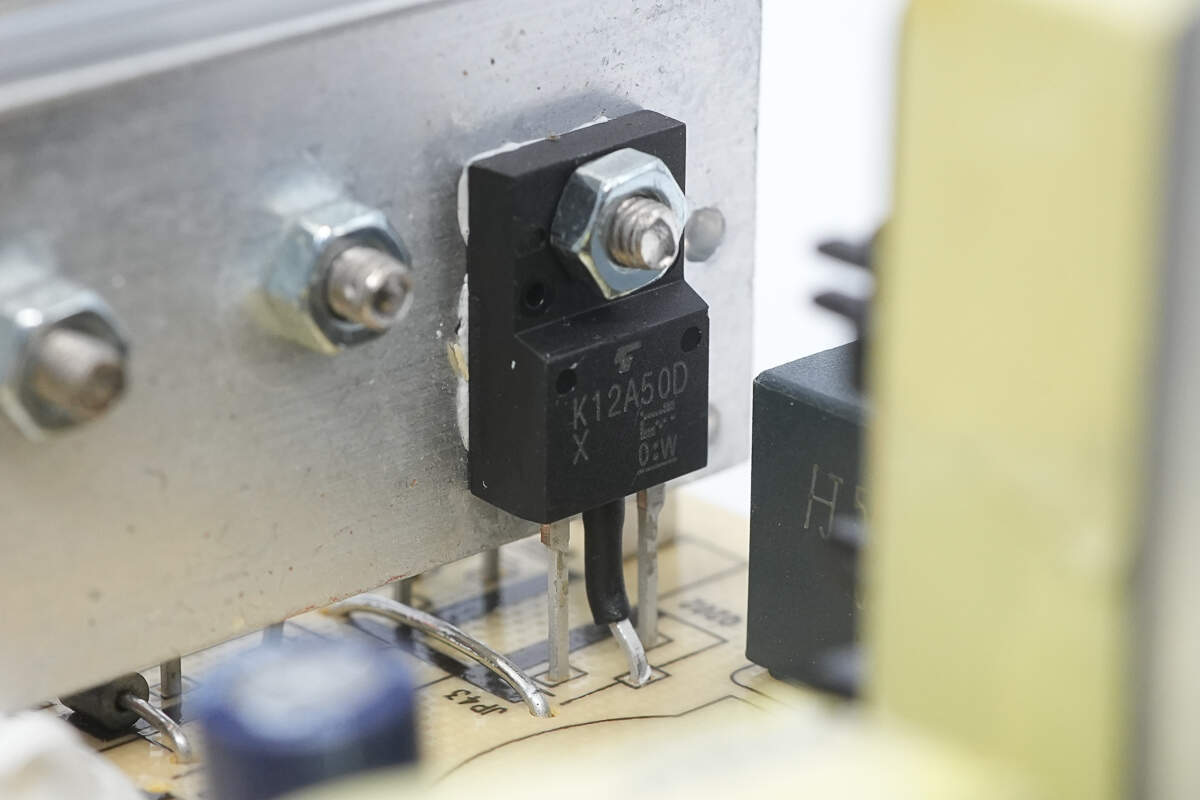

在散热片背面设有另一颗同型号开关管。

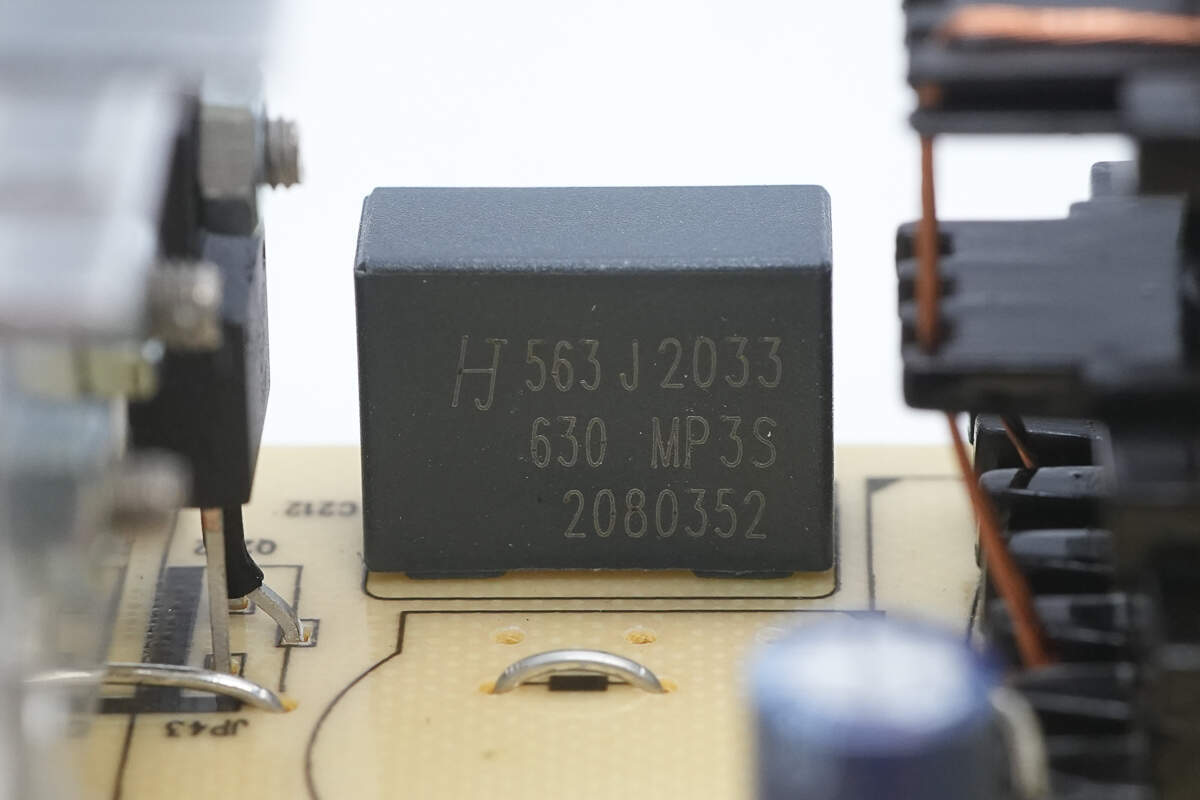

谐振电容来自华容，为MP3S系列聚丙烯薄膜电容，规格为0.056μF630V。

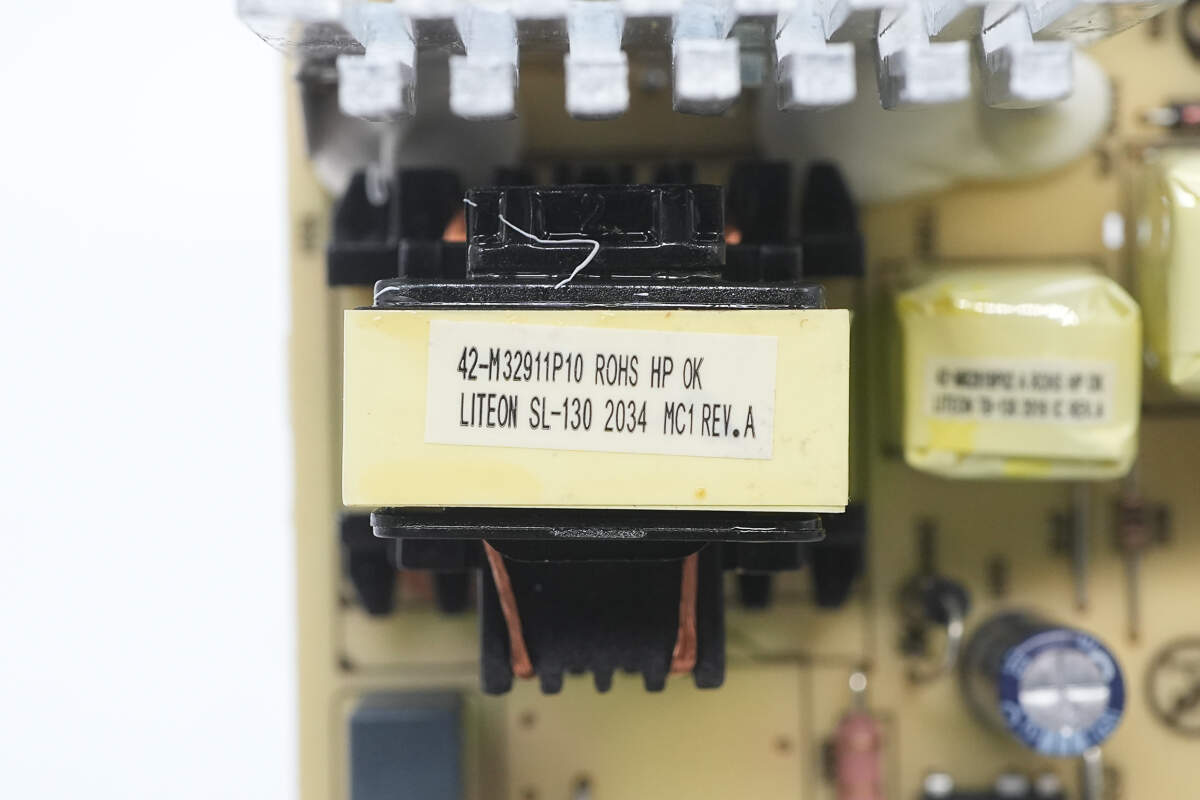

变压器特写，线圈采用利兹线绕制。

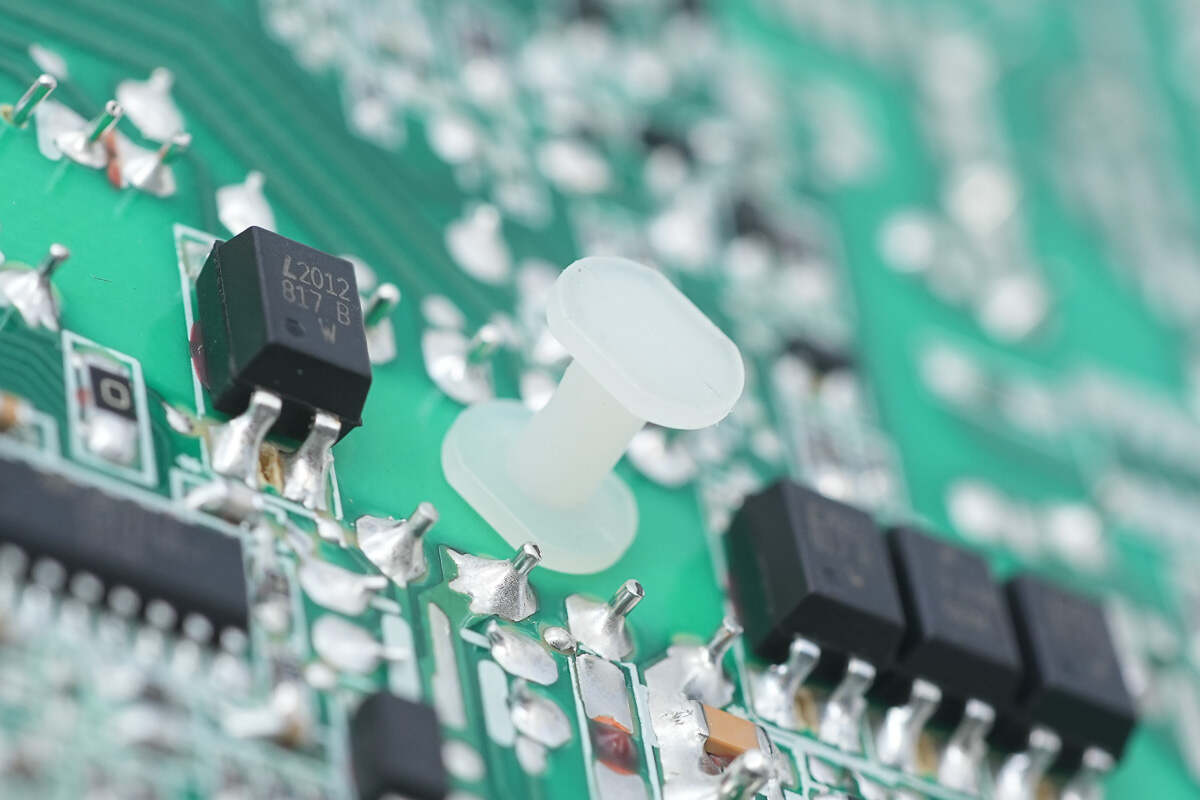

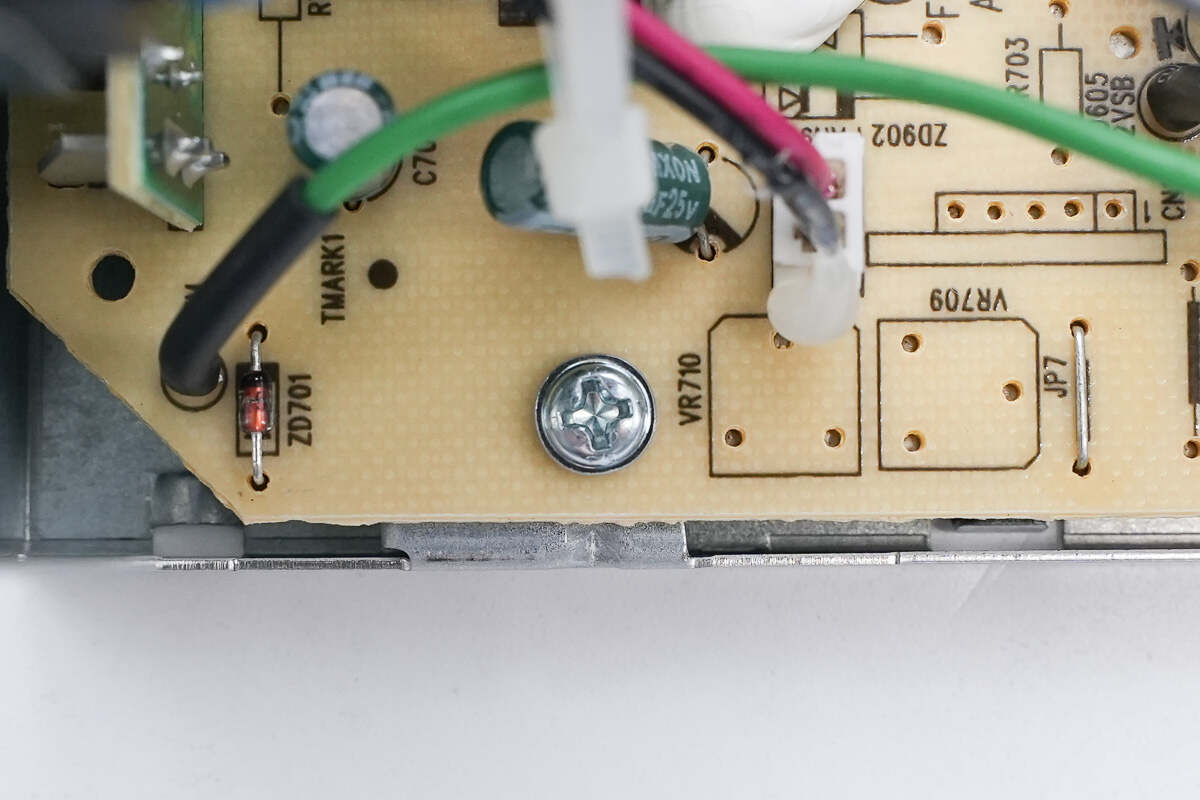

PCBA模块背面设有塑料柱用于支撑。

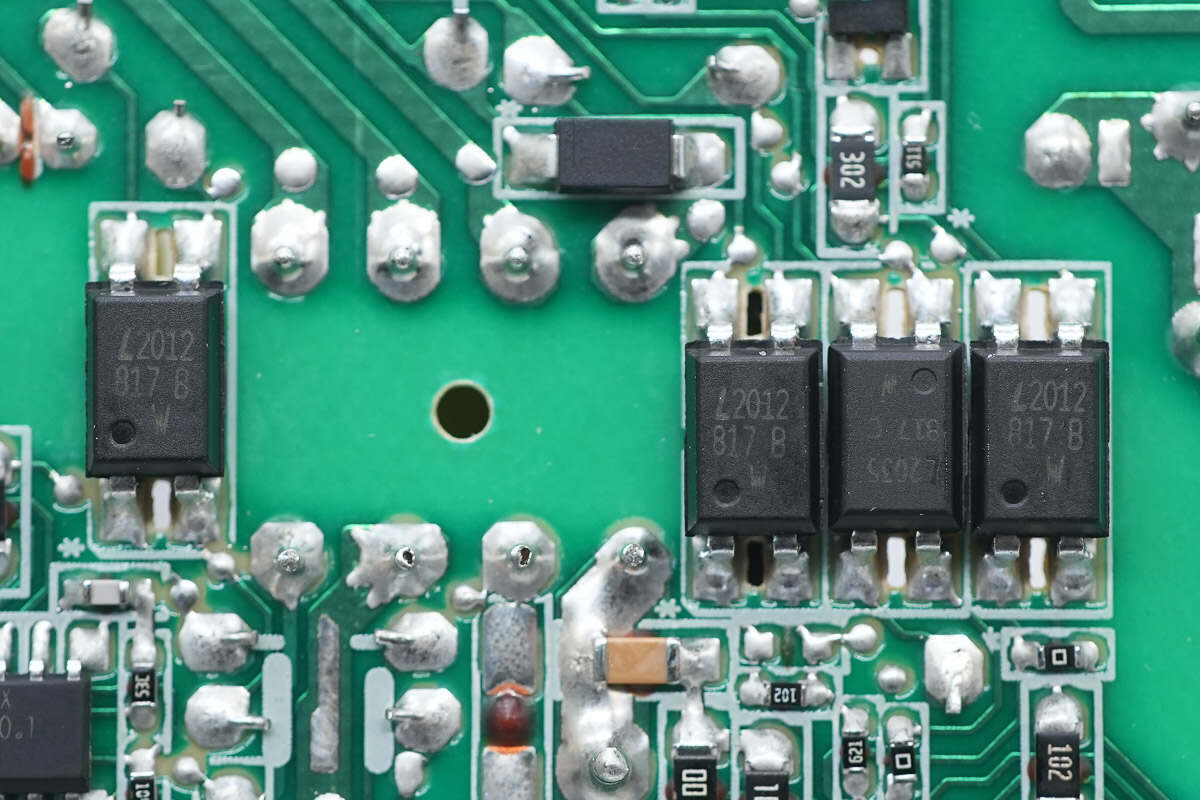

四颗LTV817光耦用于待机电源电压反馈，PFC控制等功能。

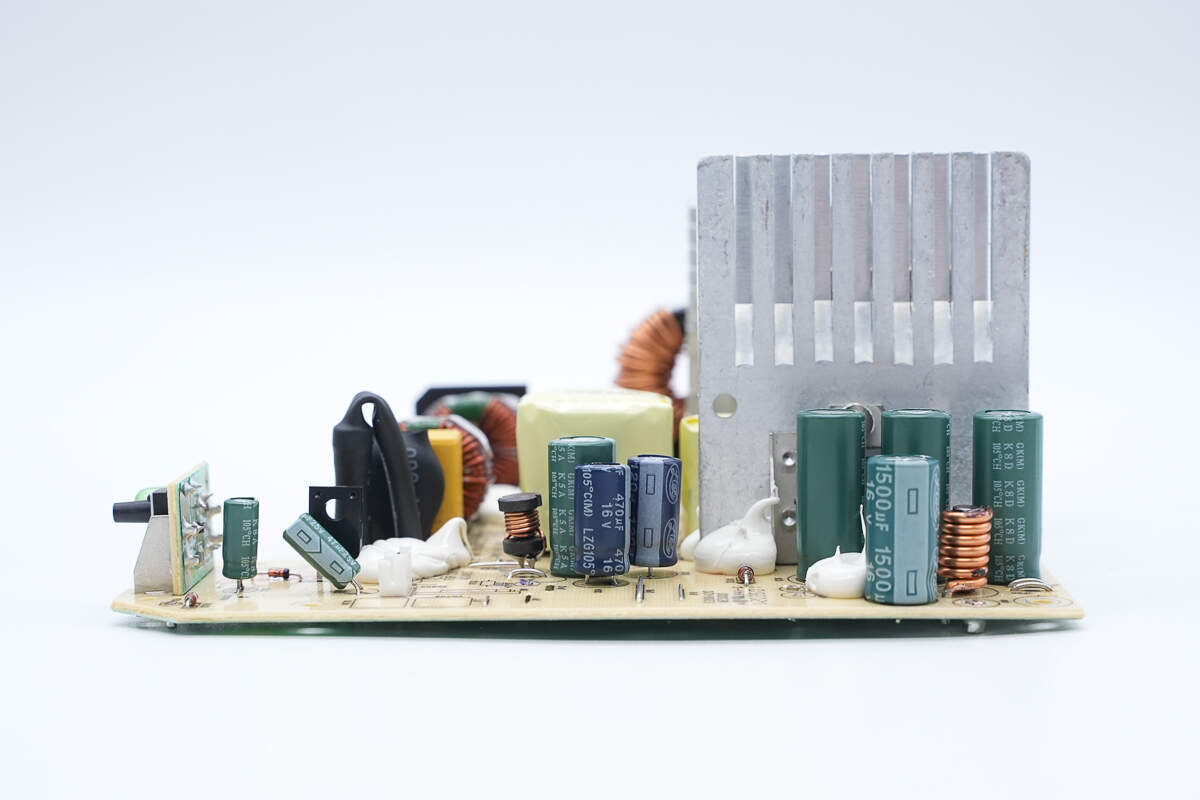

输出端设有散热片，滤波电容，滤波电感等元件。

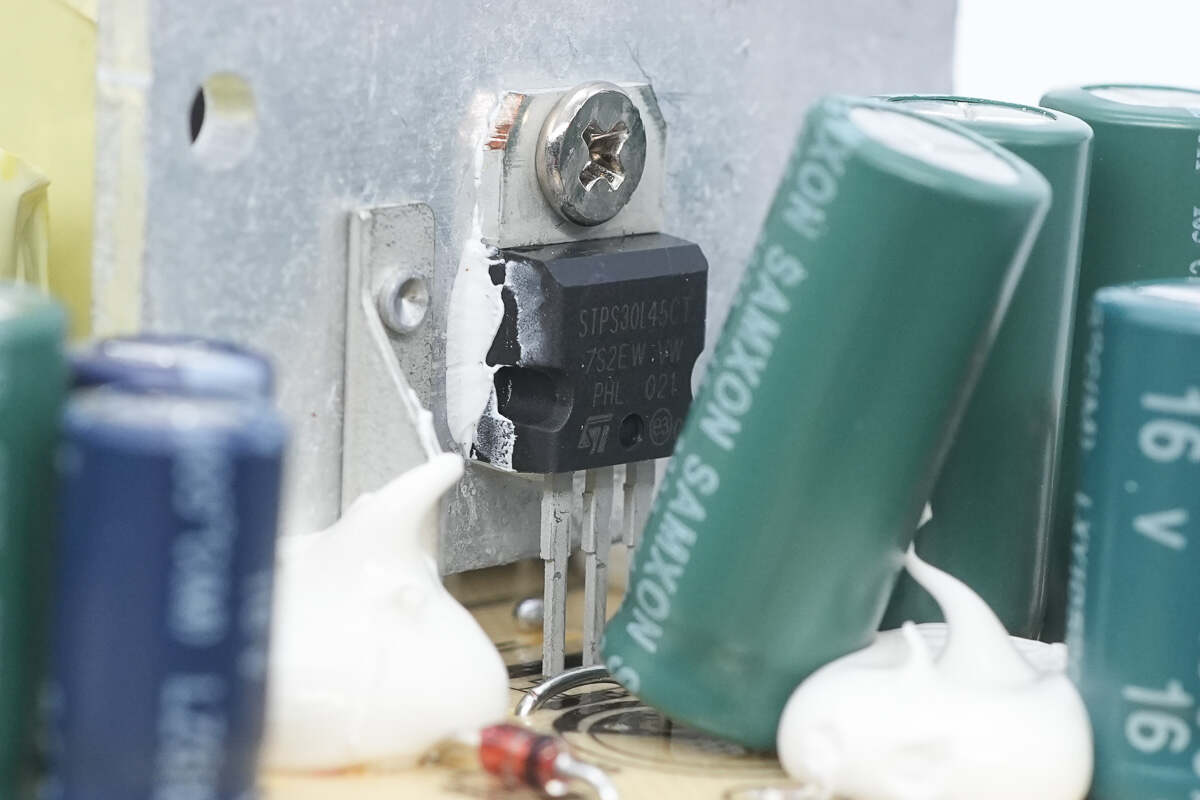

肖特基二极管来自意法半导体，型号STPS30L45CT，规格为30A 45V，采用TO220AB封装。

滤波电解电容打胶加固。

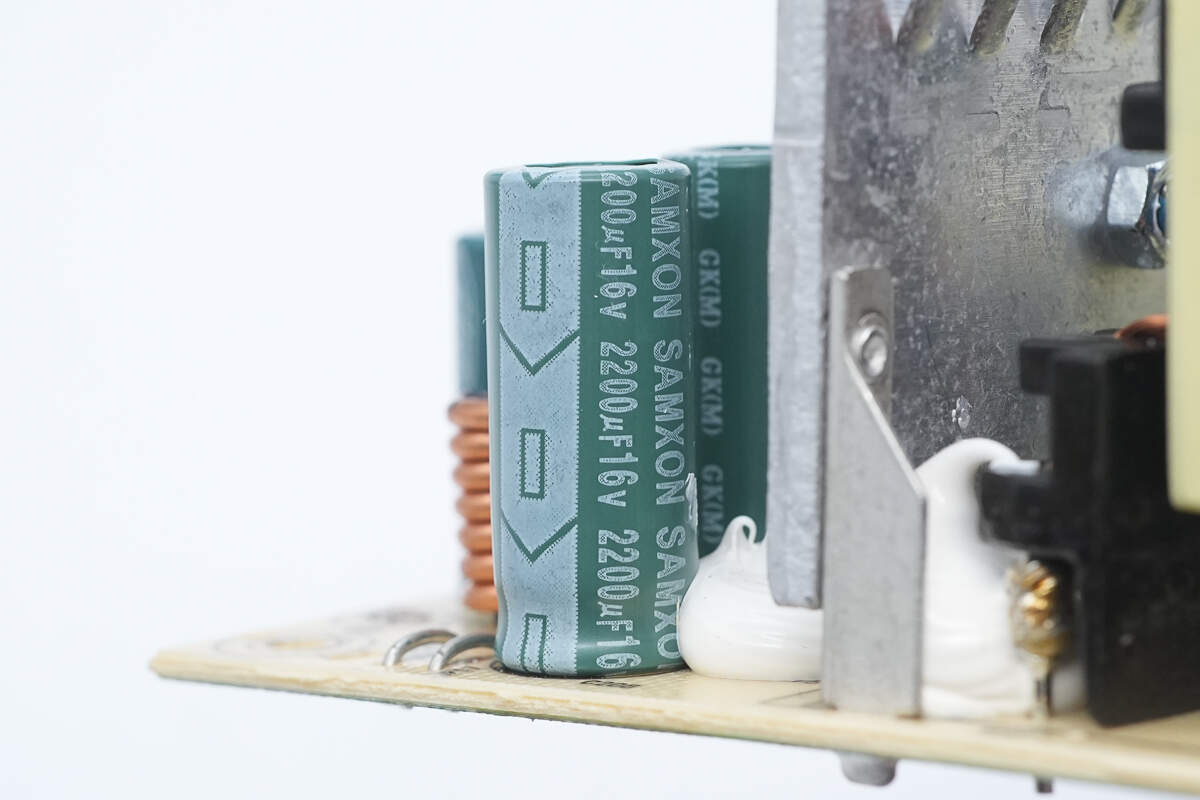

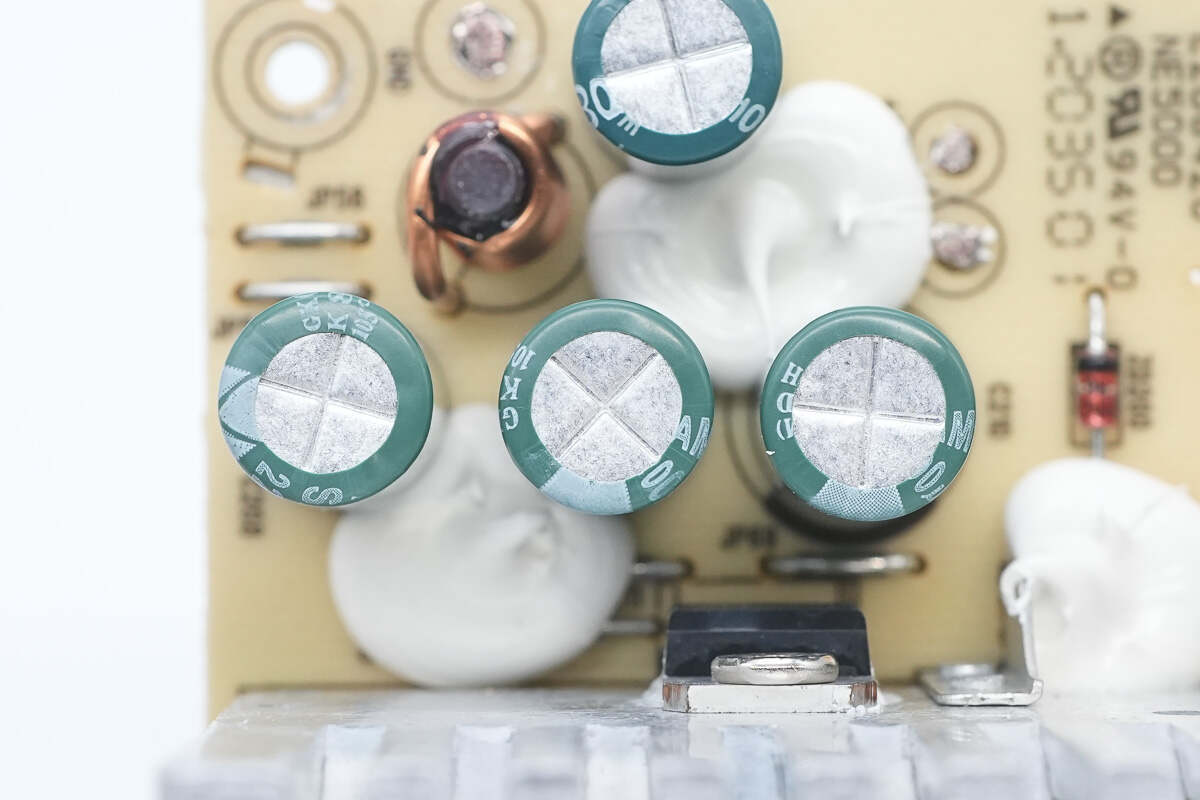

三颗滤波电容来自三信，规格为2200μF16V。

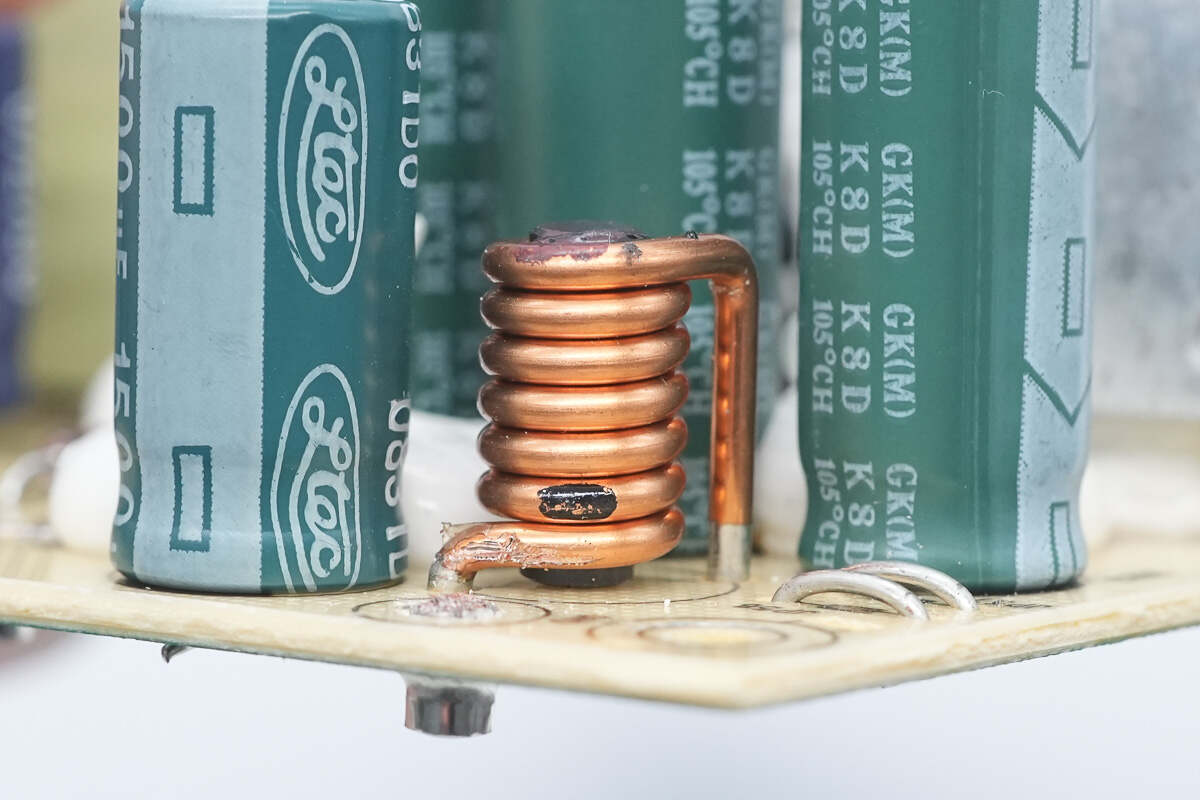

输出磁芯滤波电感特写。

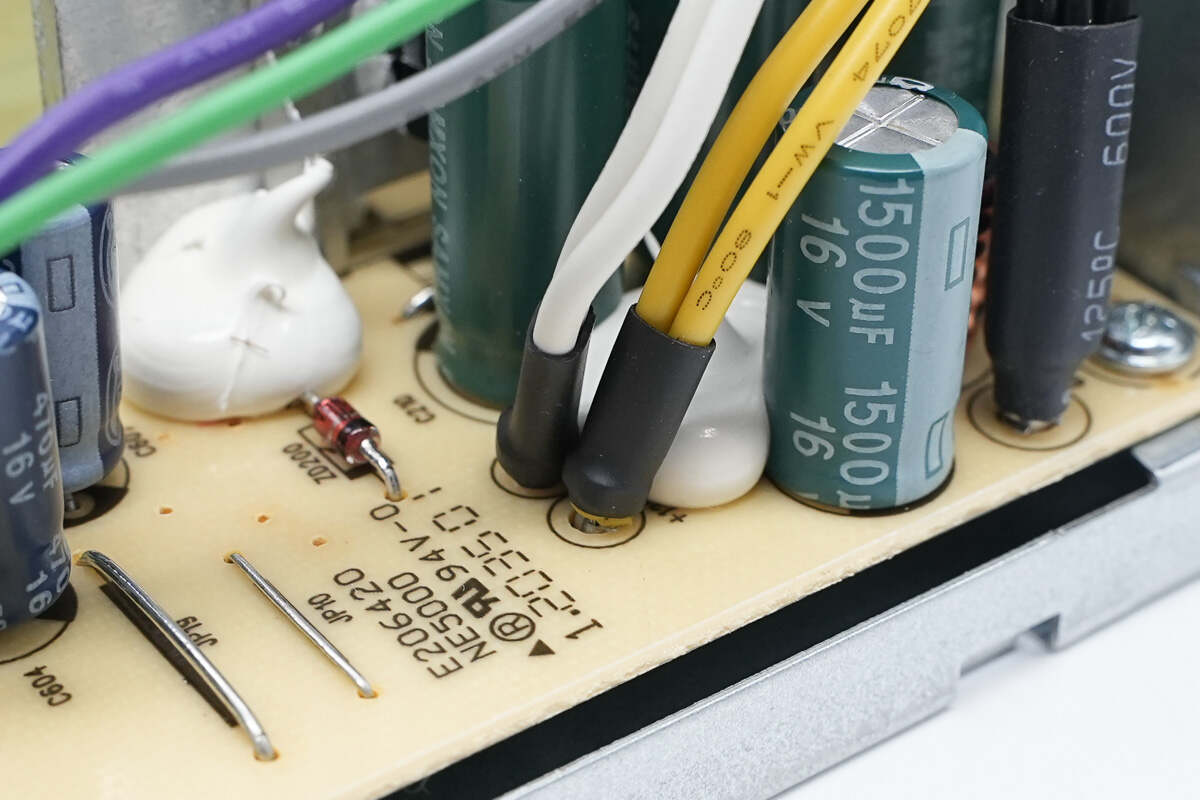

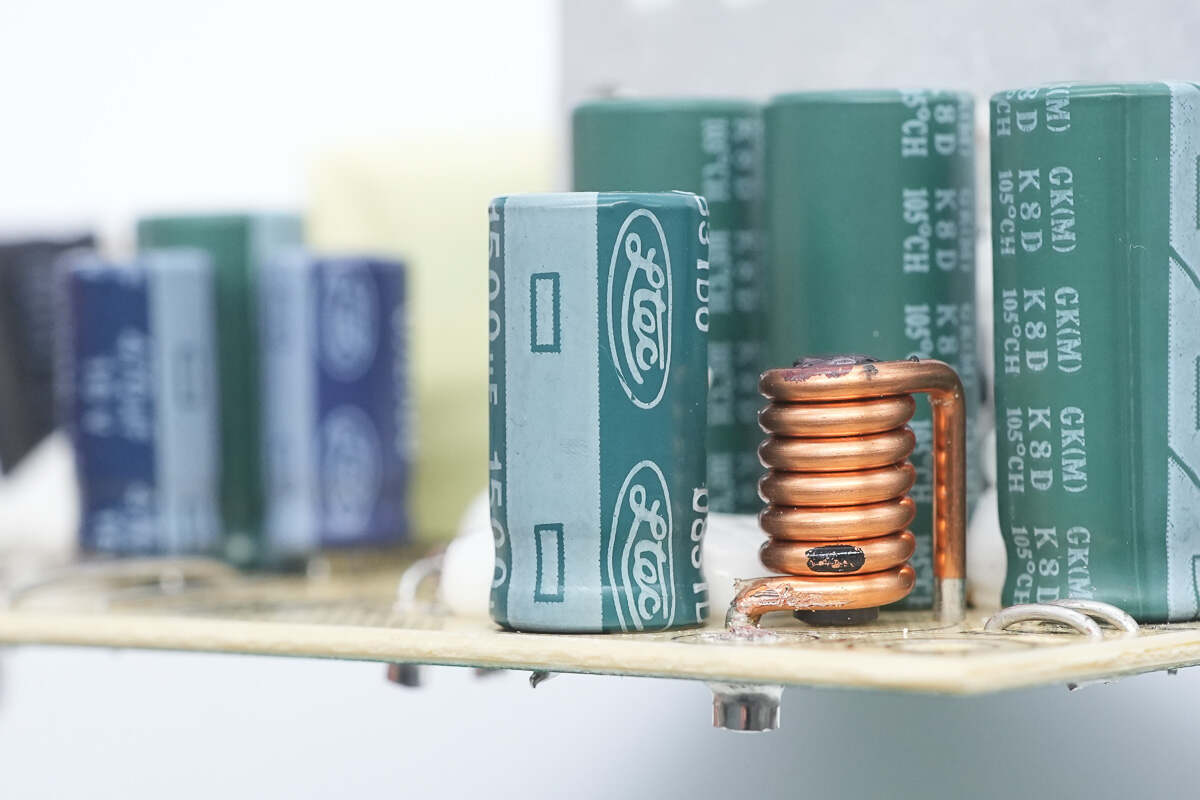

滤波电容来自辉城。

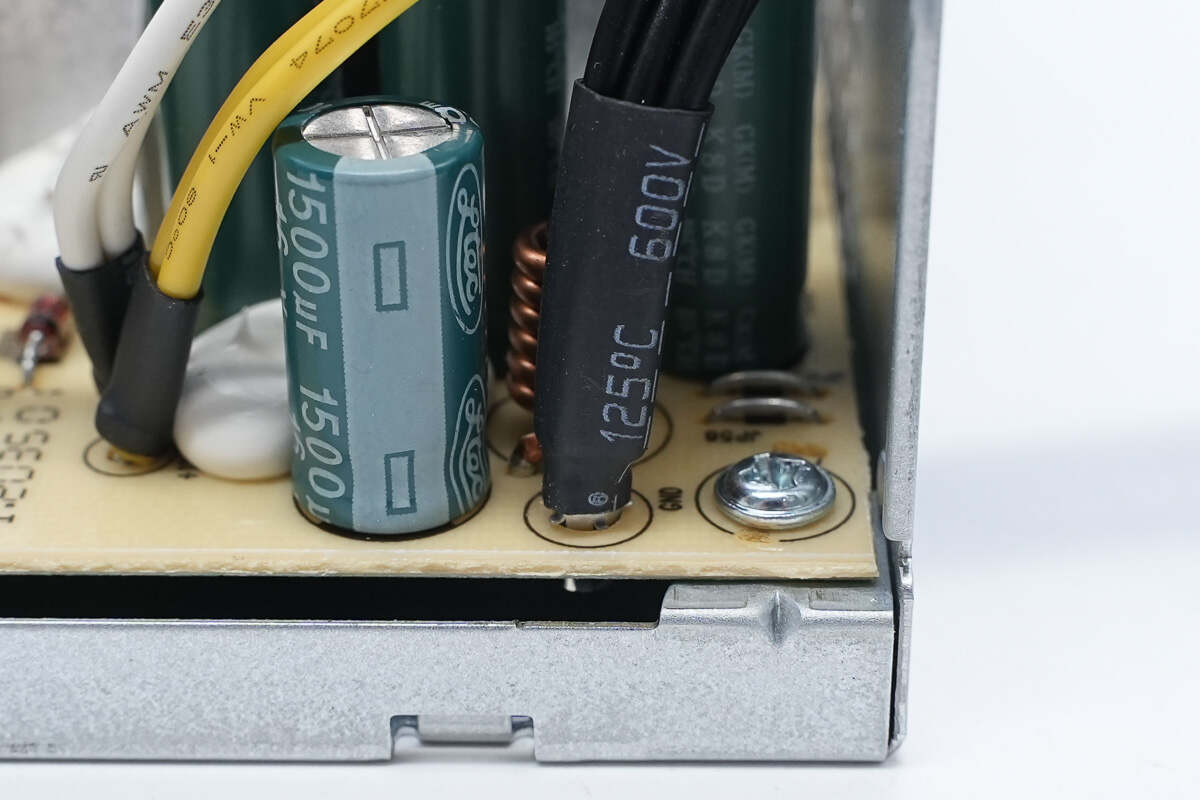

规格为1500μF 16V。

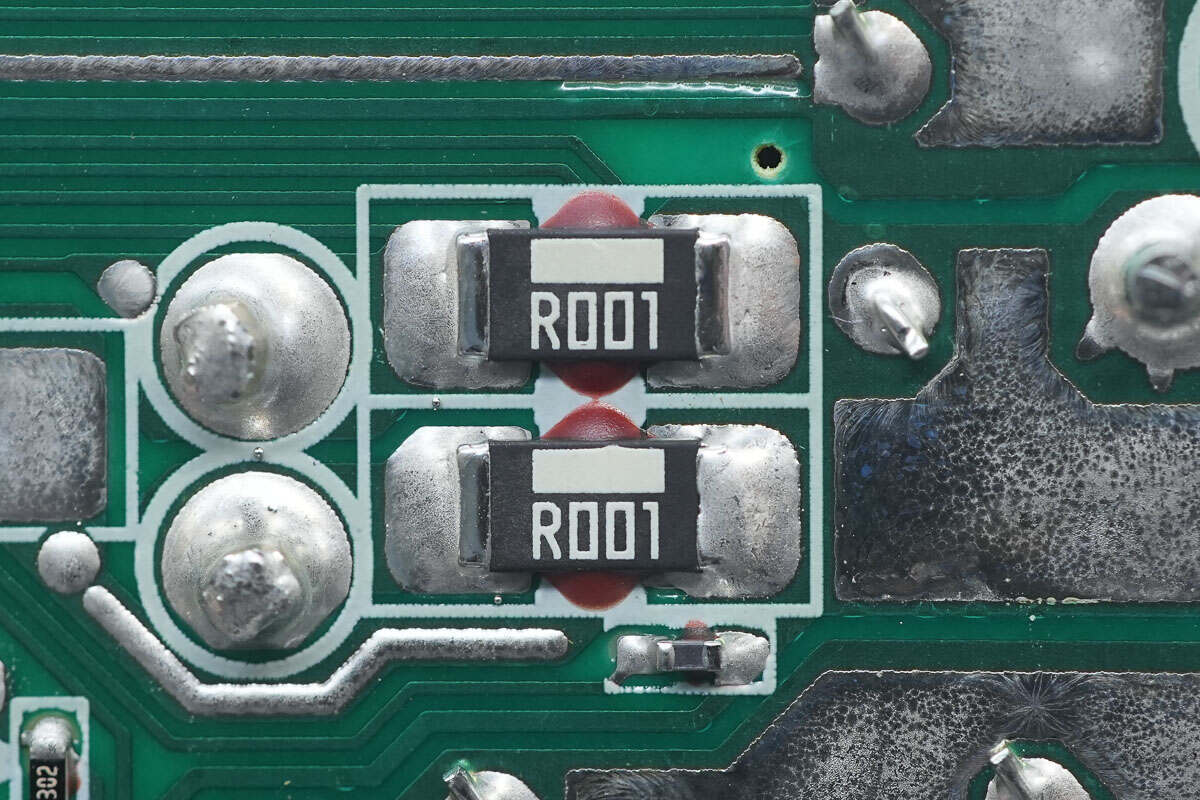

用于检测两路12V输出电流的1mΩ取样电阻特写。

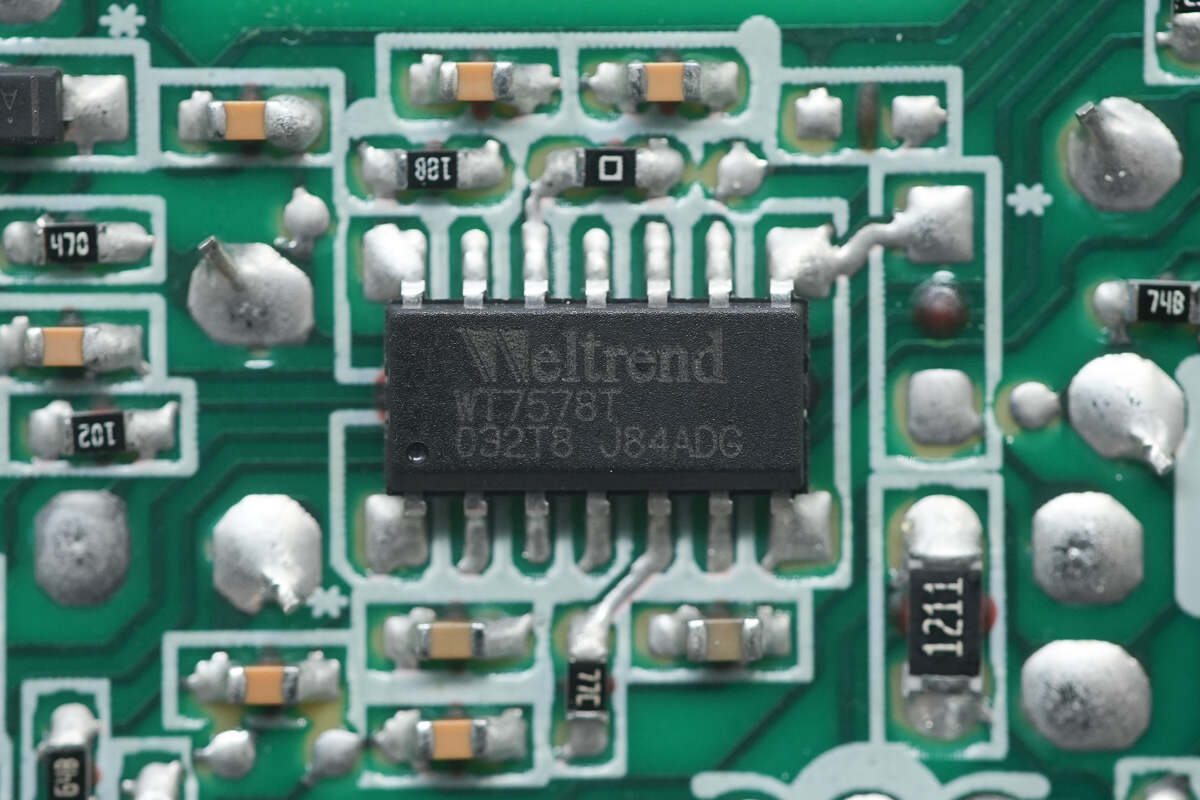

管控芯片来自伟诠，型号WT7578T，具备三个电压通道，用于12V过压欠压保护，两个自动校准电流通道，一个不支持自动校准的电流通道用于过电流保护，采用SOP14封装。

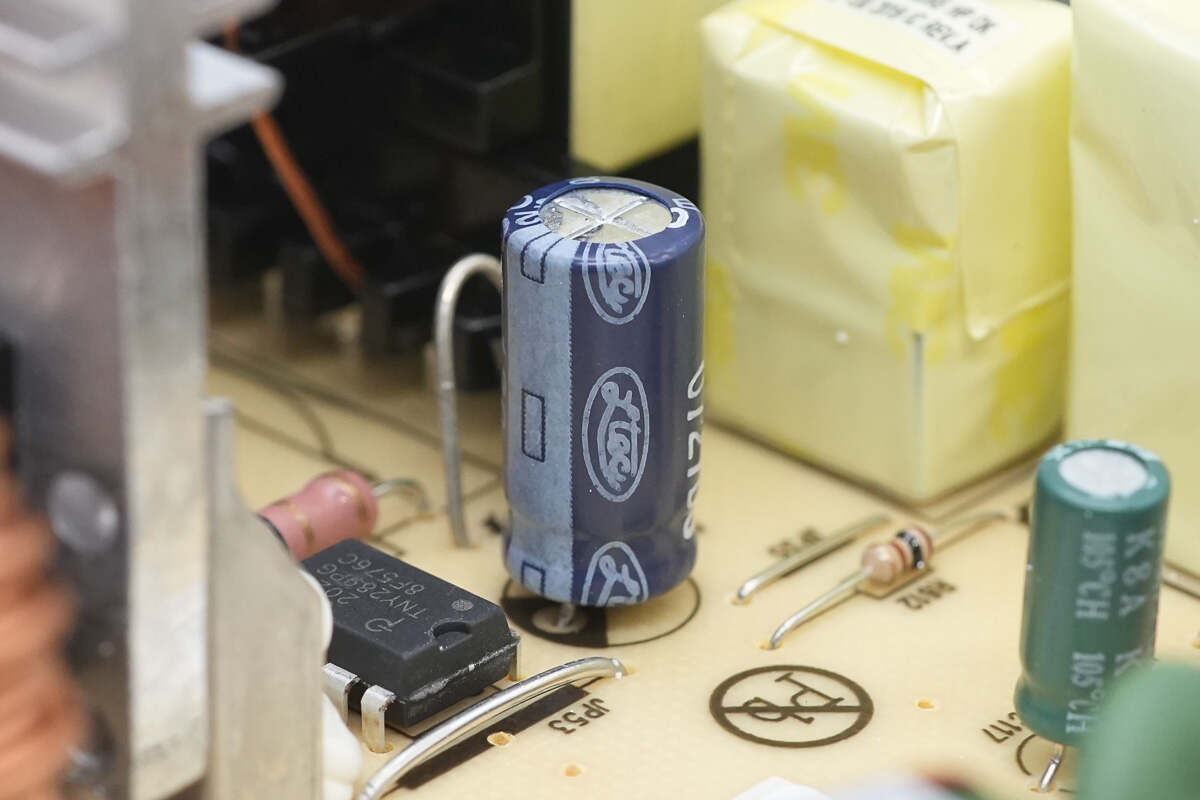

待机电源芯片来自PI，为TinySwitch-4系列，型号TNY289PG，内部集成725V耐压开关管，支持32W输出功率，采用DIP-8C封装。

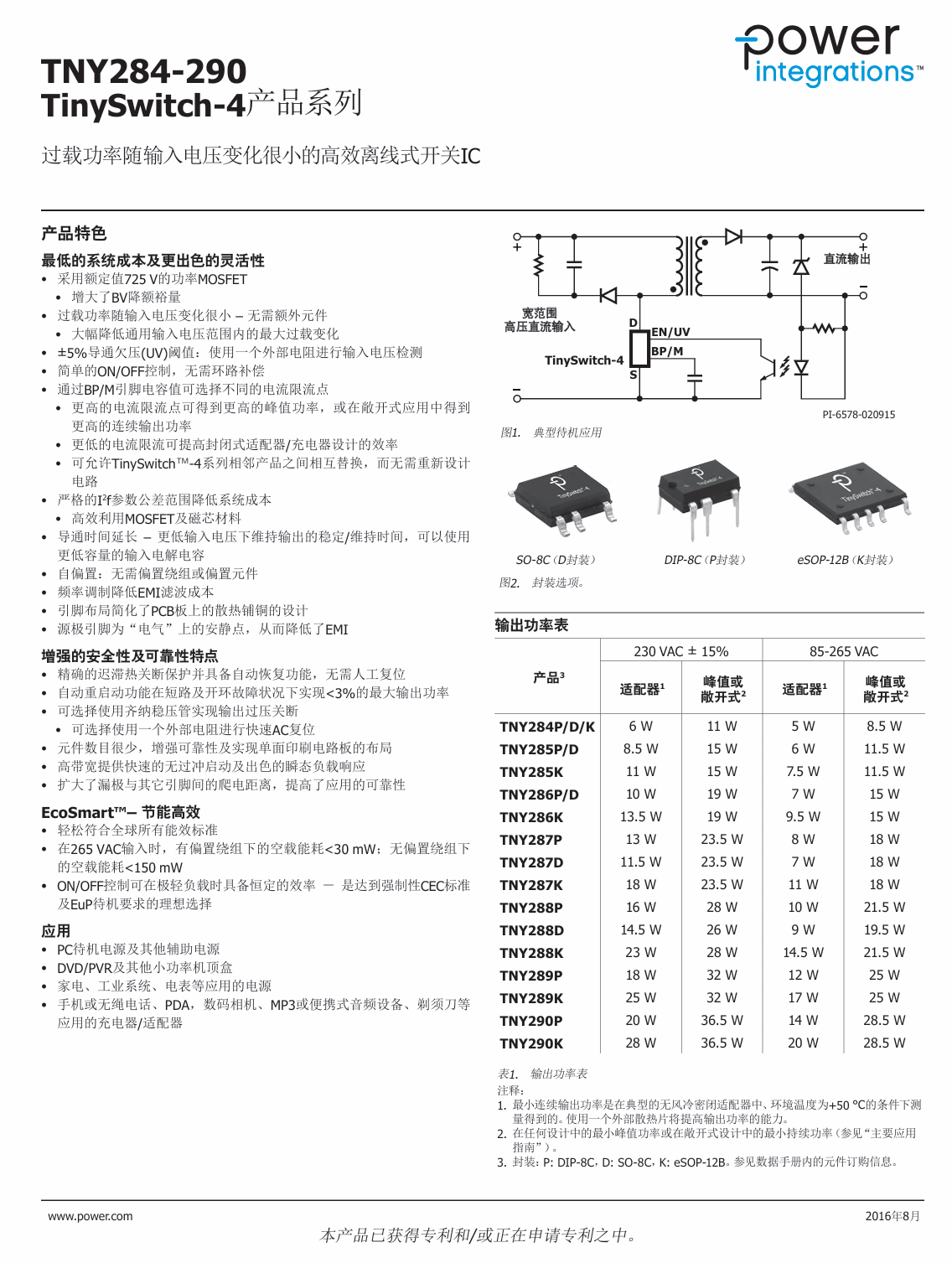

PI TNY289PG 资料信息。

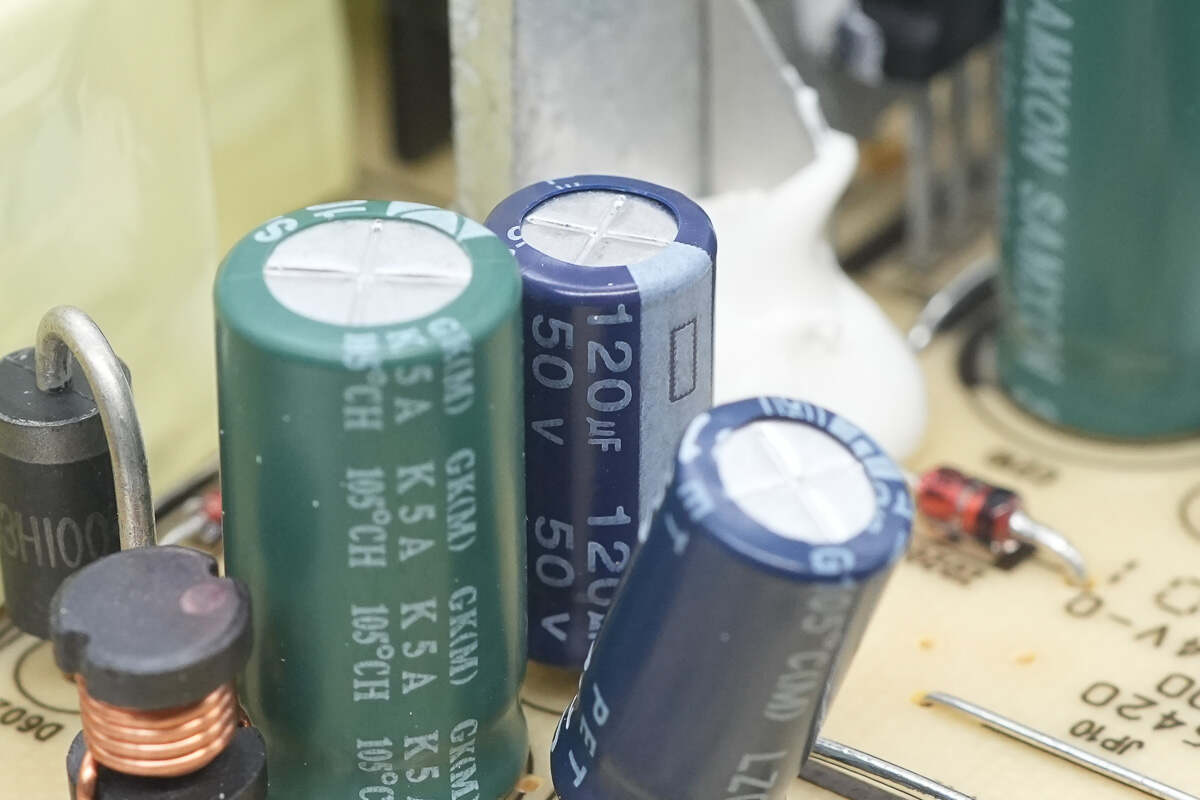

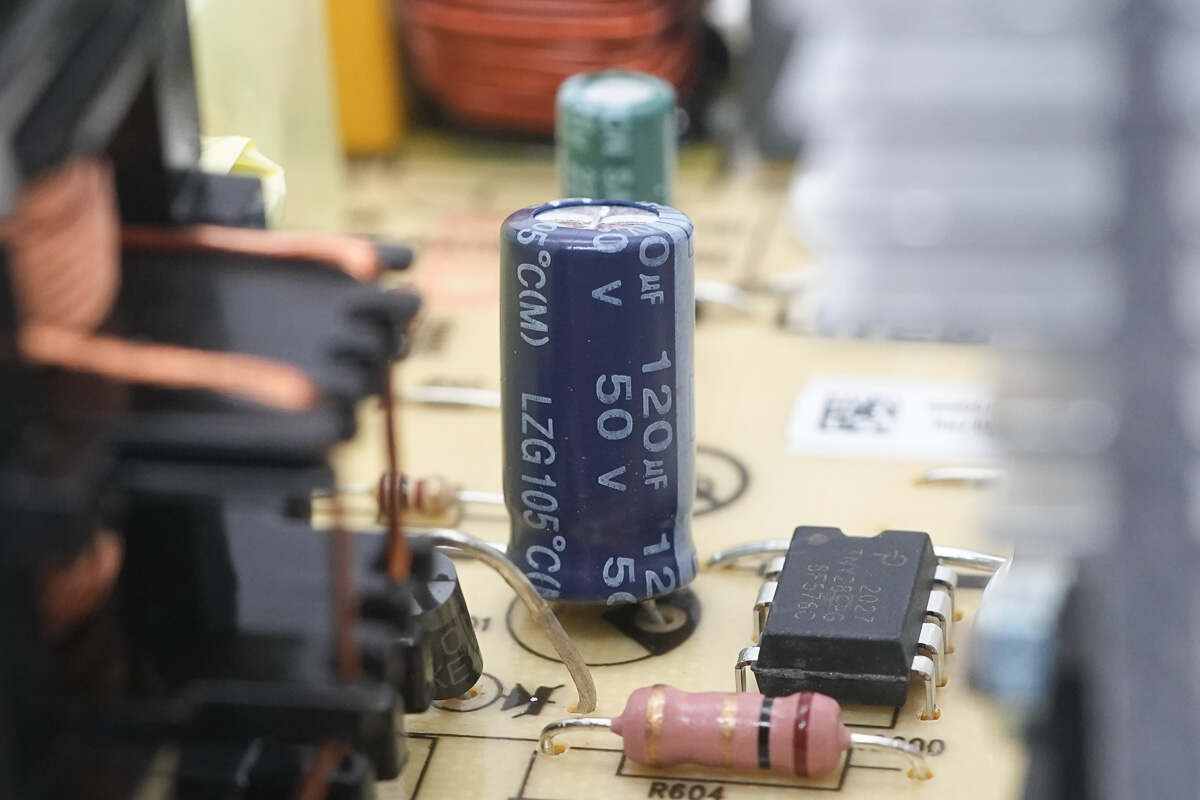

为主控芯片供电的滤波电容来自辉城。

规格为120μF50V。

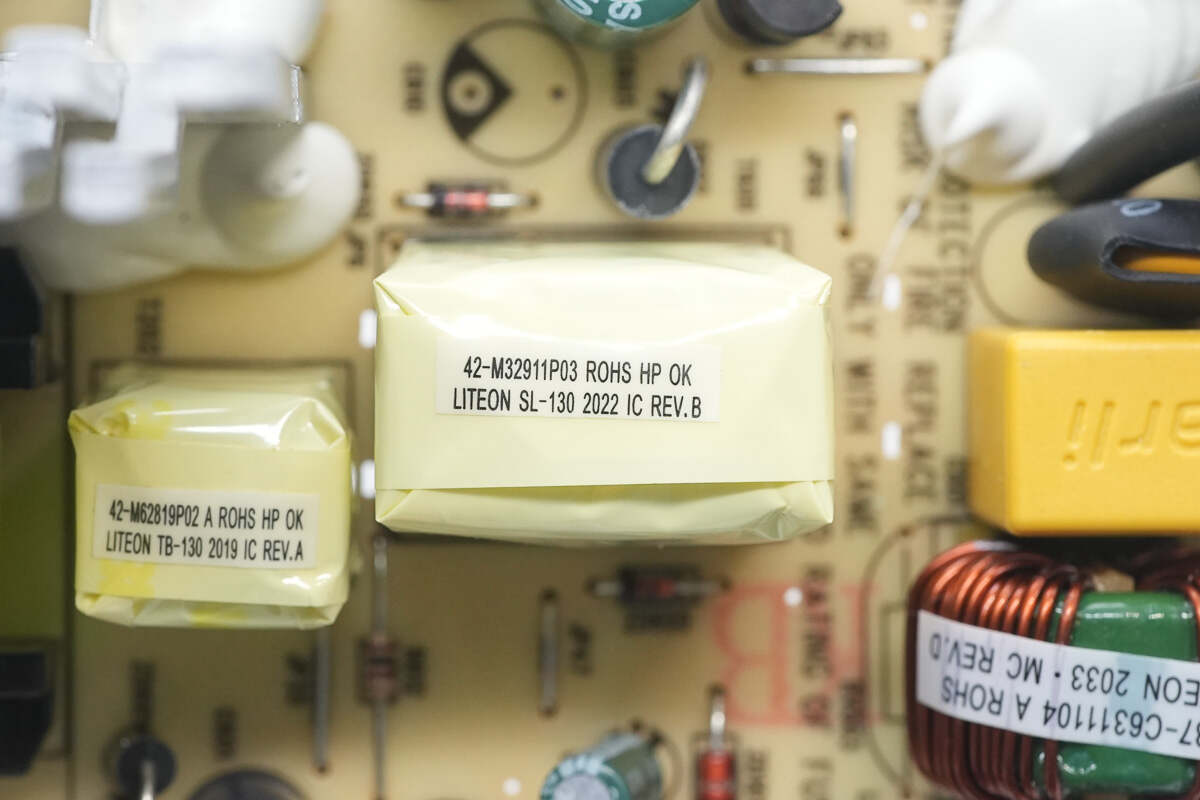

待机电源变压器缠绕胶带绝缘。

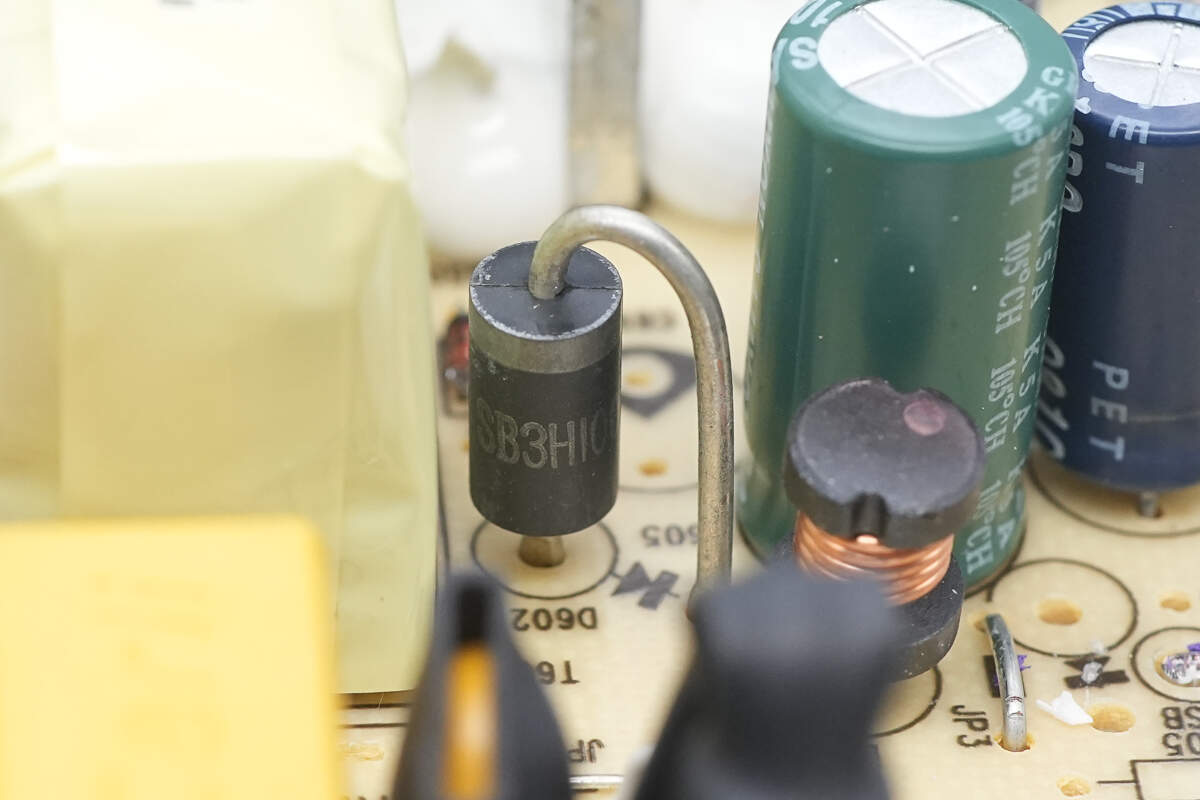

待机电源输出整流管特写，丝印SB3H100。

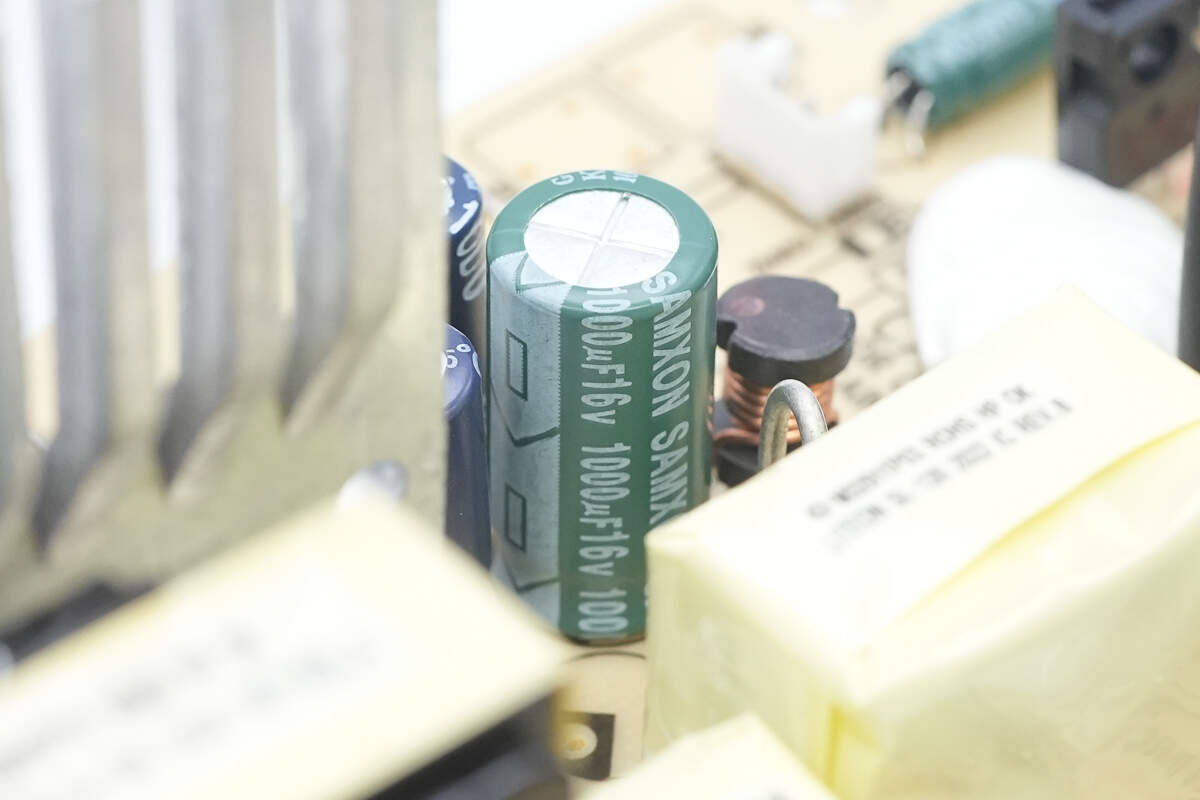

滤波电容来自三信，规格为1000μF16V。

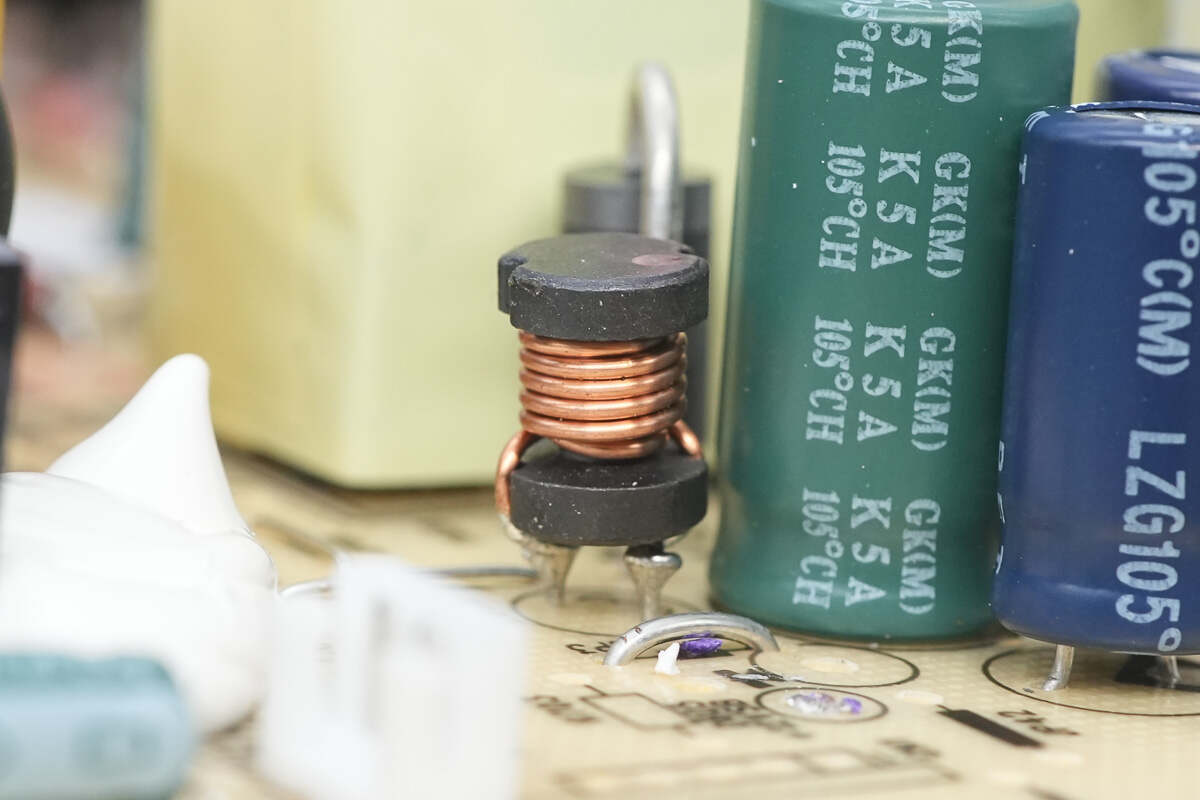

滤波电感特写。

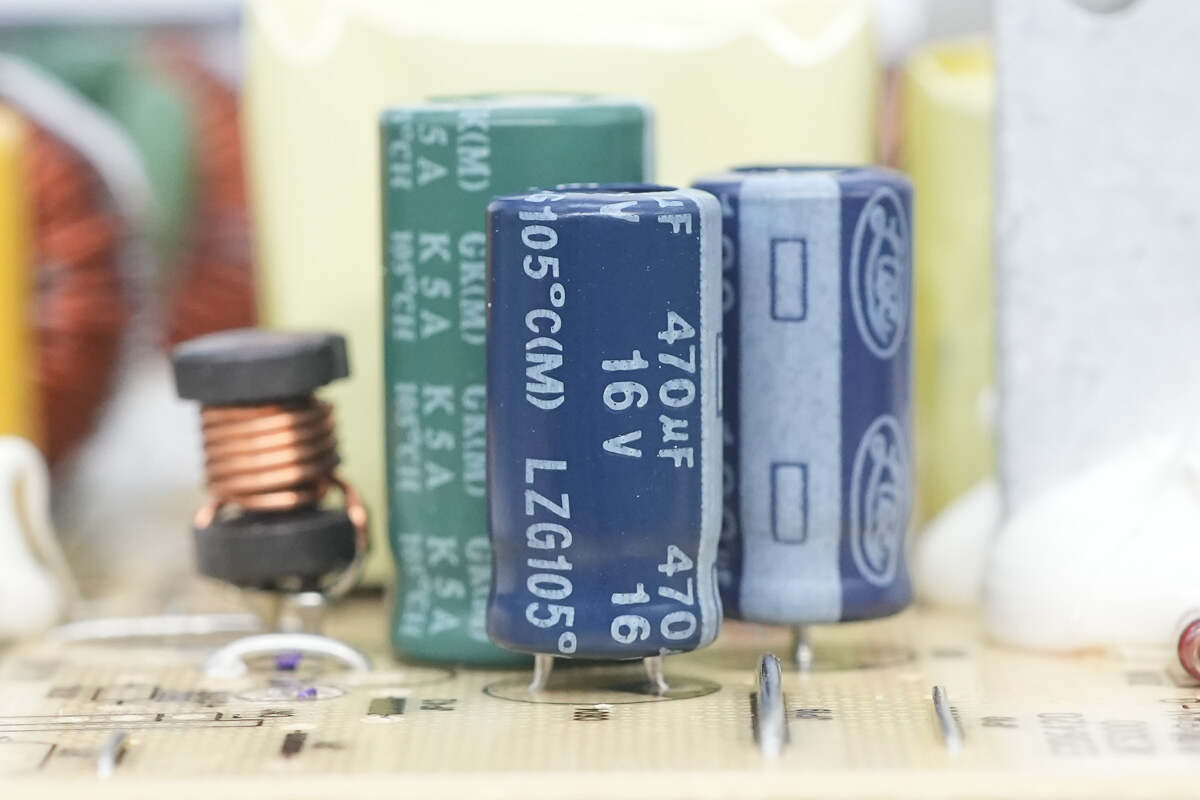

滤波电容规格为470μF16V。

另一颗滤波电容规格为120μF50V。

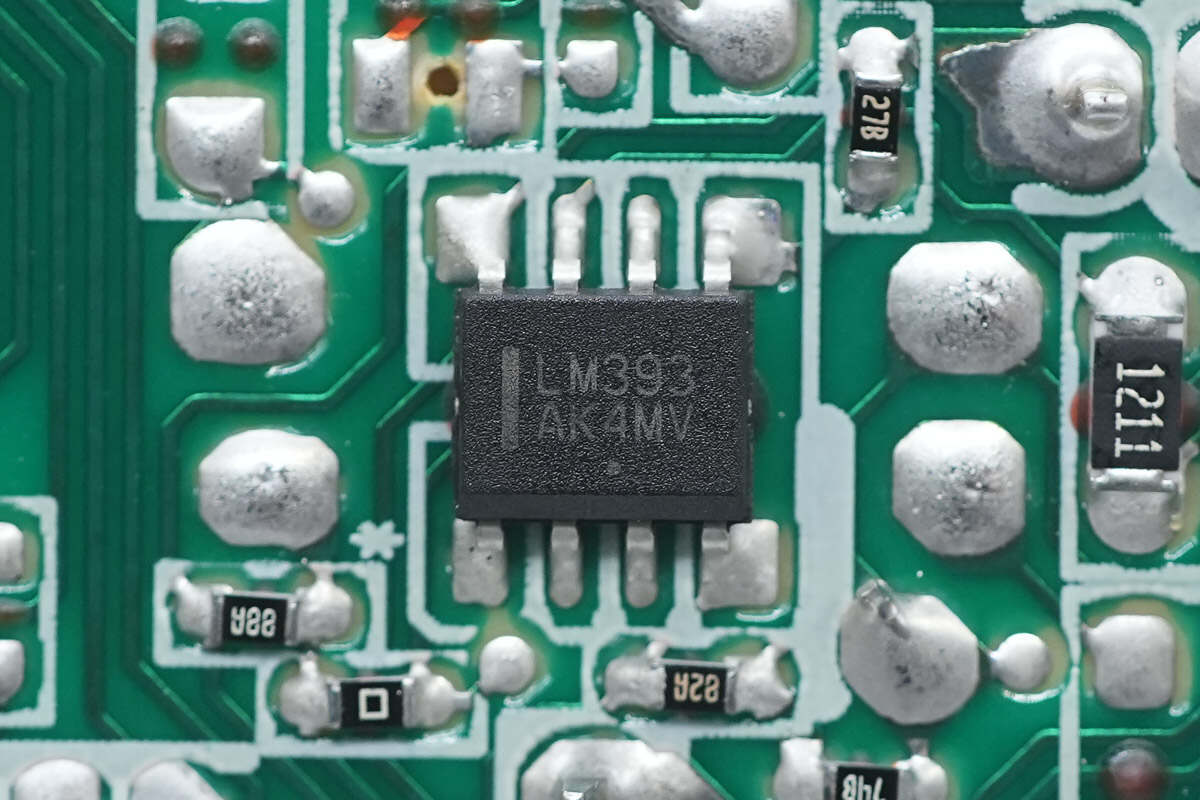

LM393双路电压比较器特写。

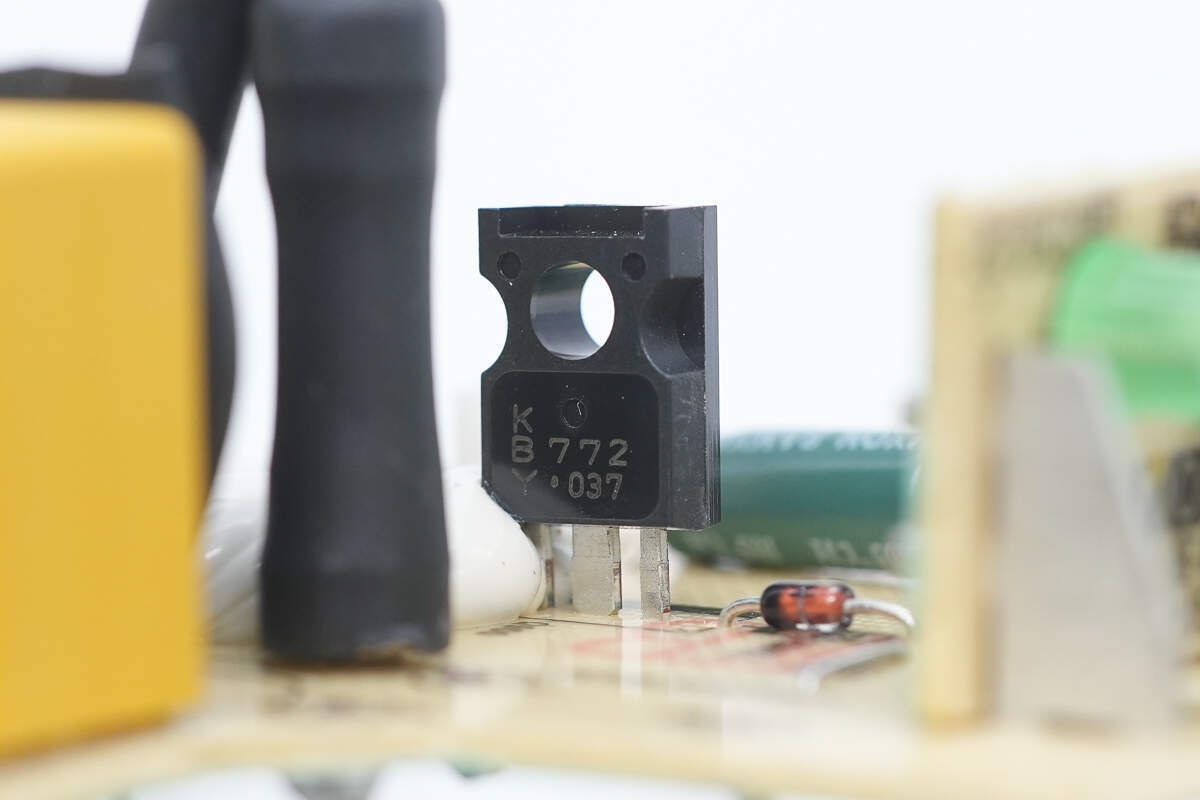

2SB772三极管用于控制散热风扇。

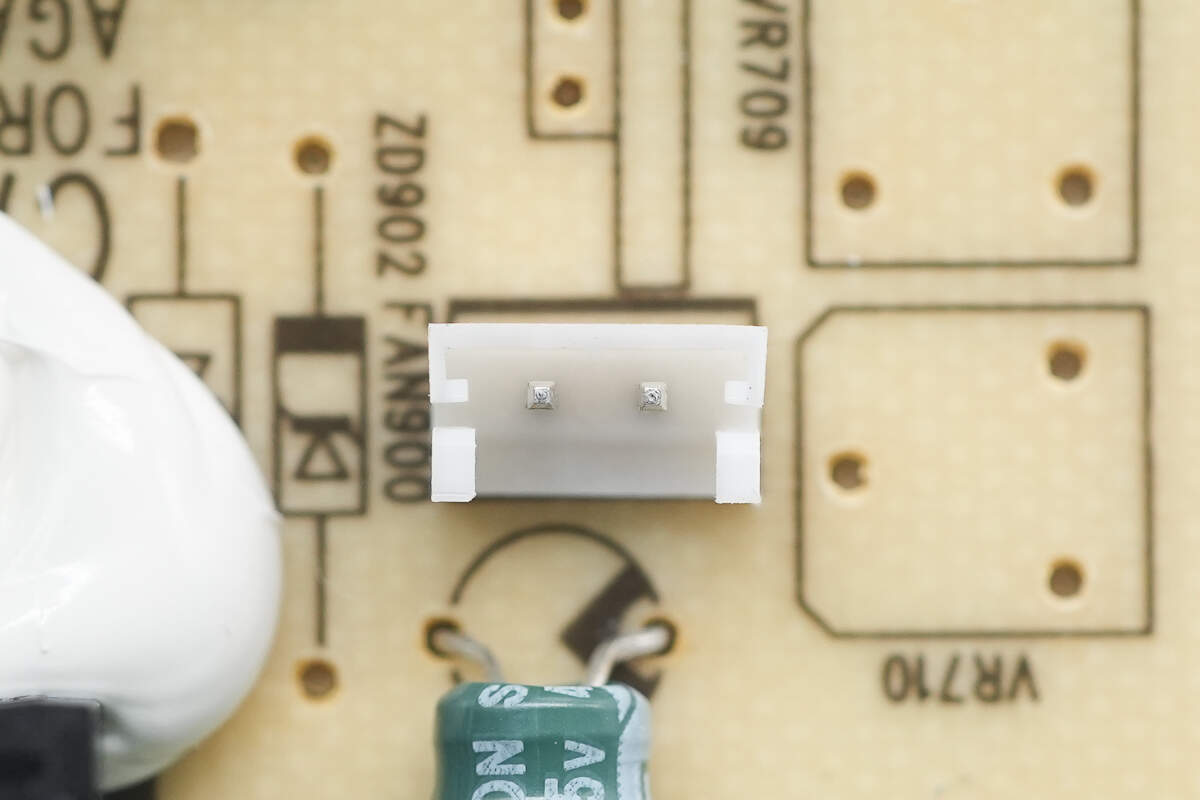

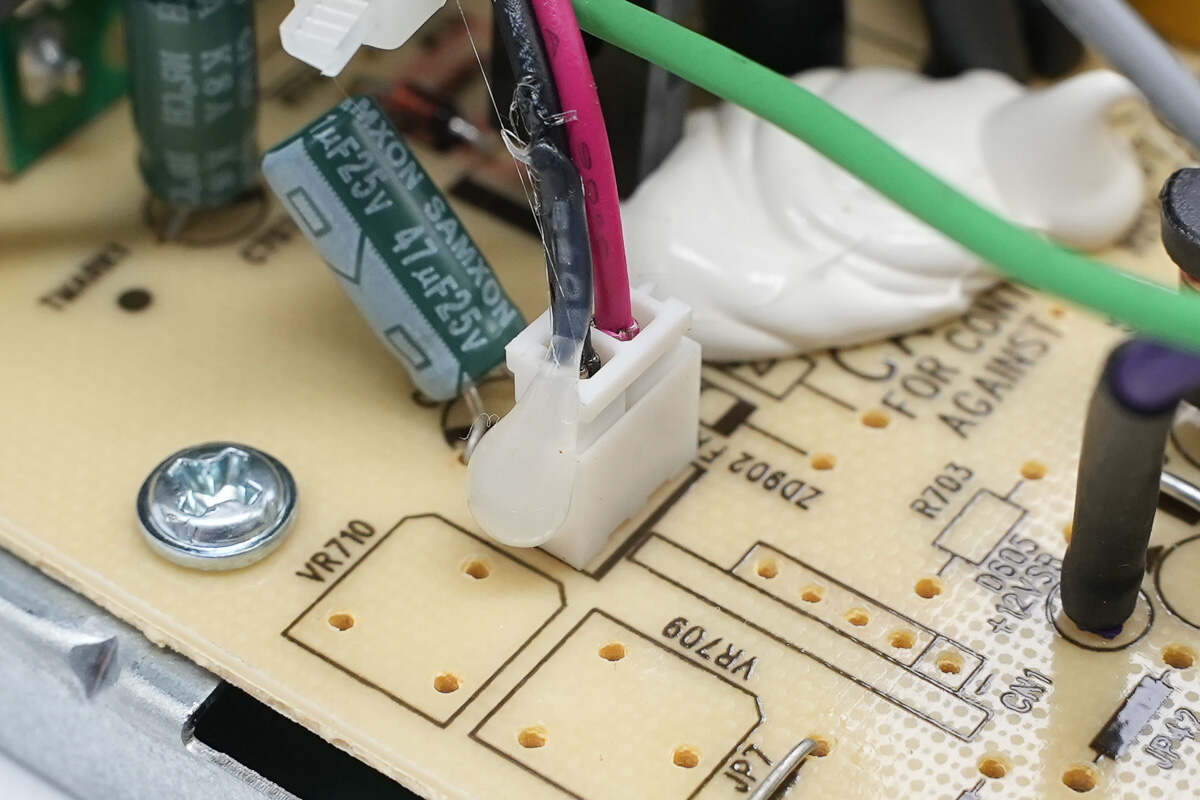

散热风扇插座特写。

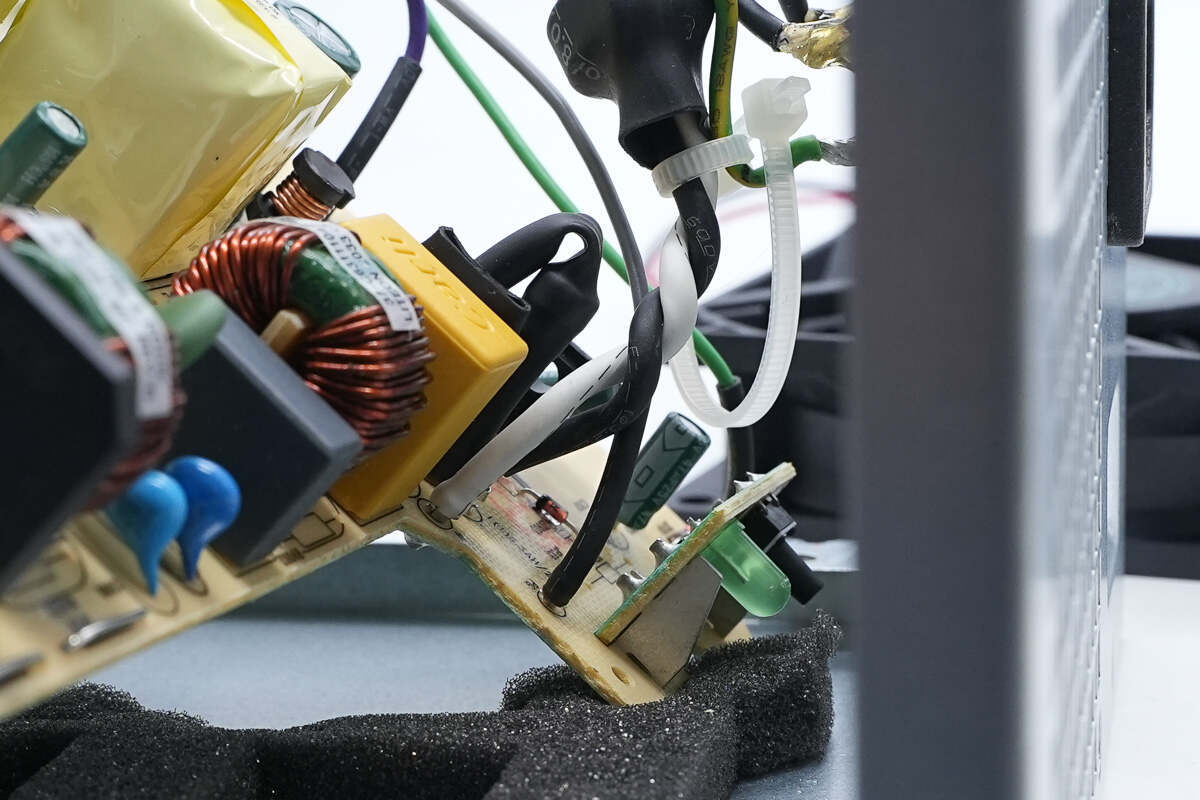

垂直小板上焊接LED指示灯。

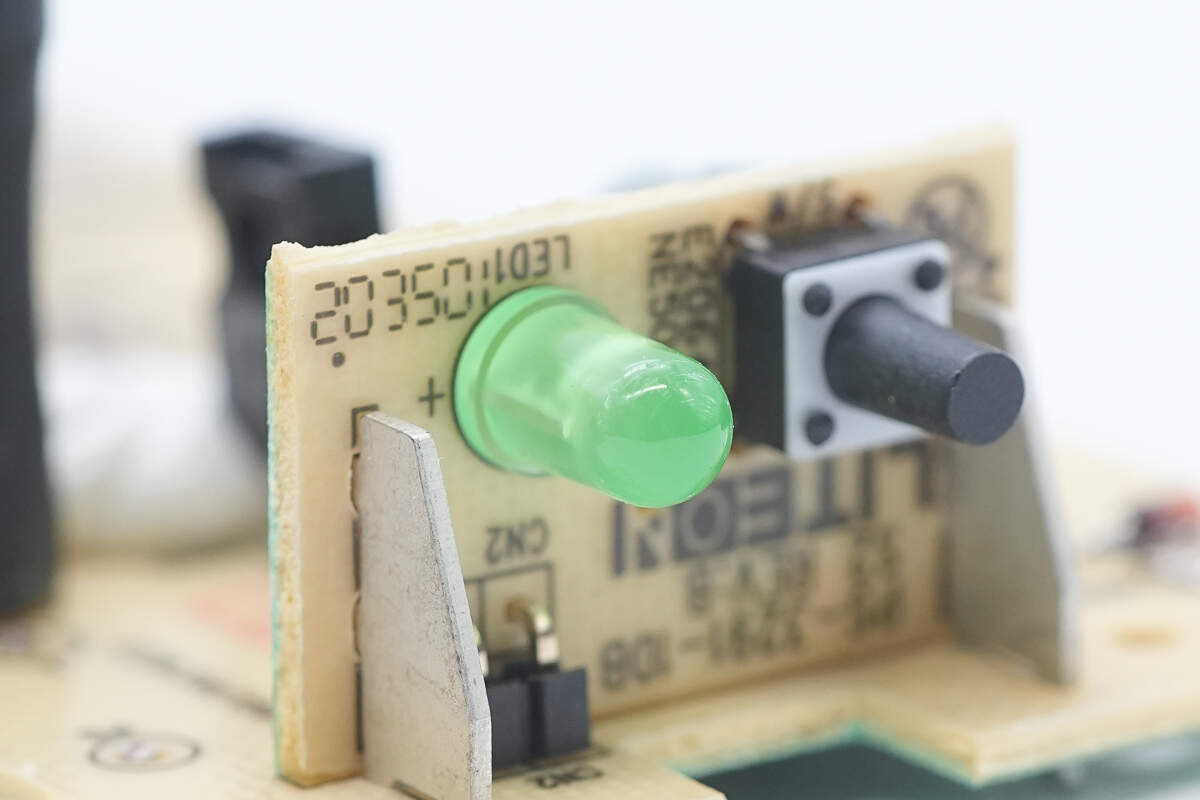

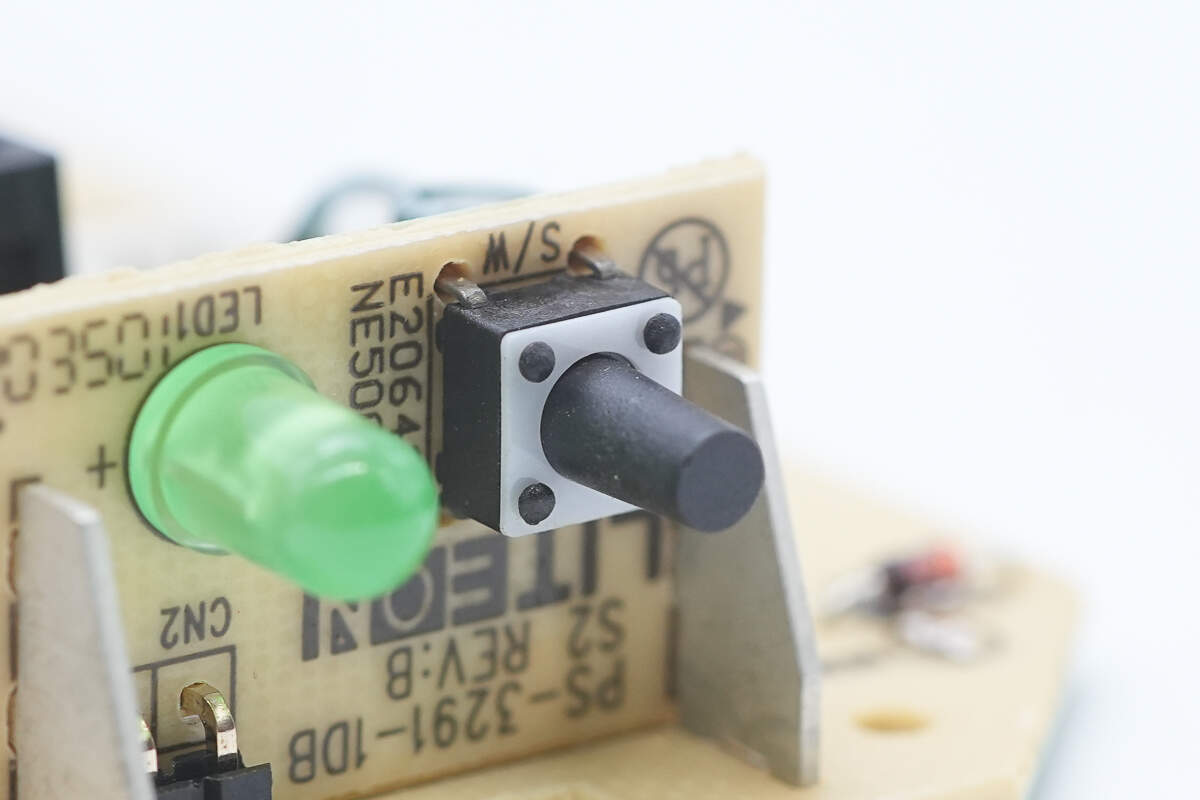

指示灯旁的按键特写。

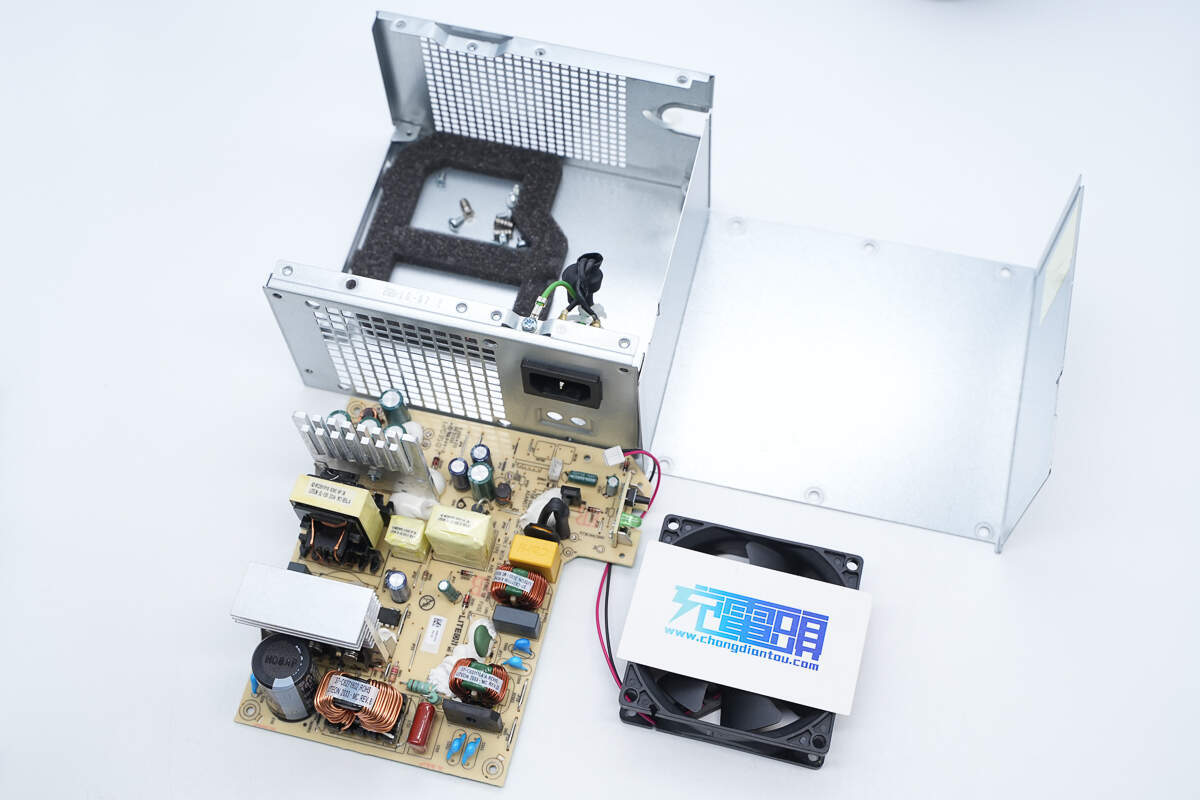

全部拆解一览，来张全家福。

充电头网拆解总结

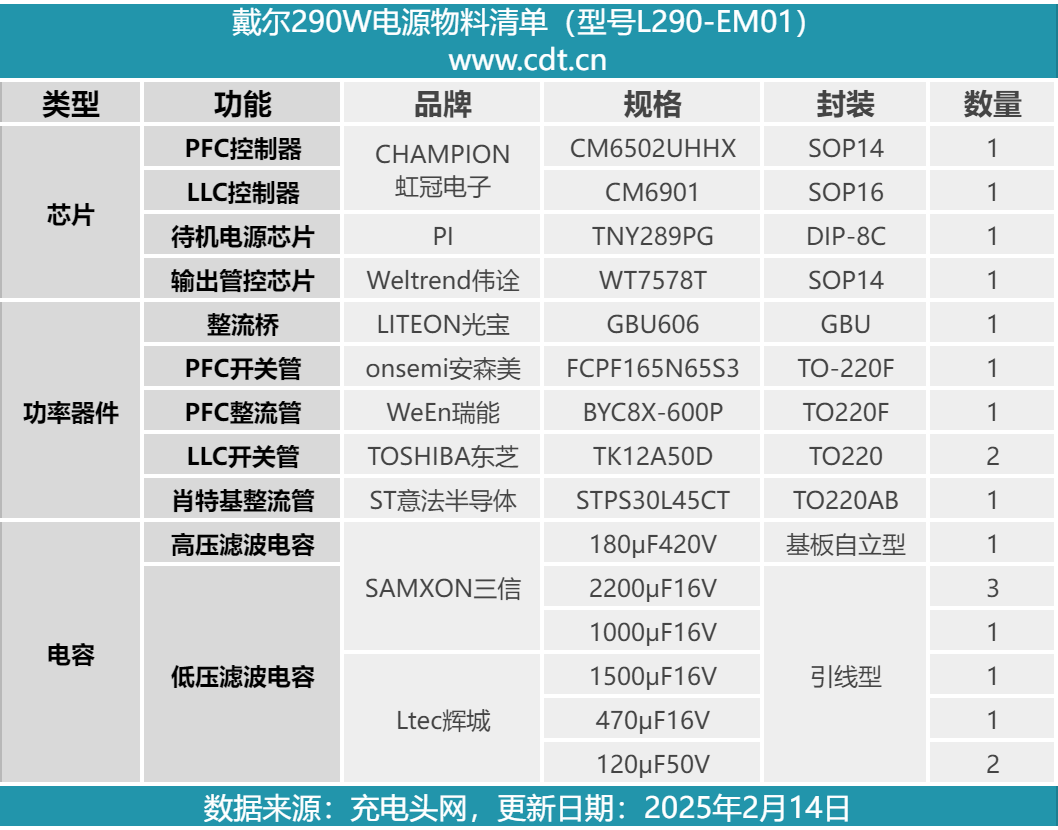

最后附上戴尔电脑电源的核心器件清单，方便大家查阅。

戴尔这款台式机电源为光宝科技代工，具备80PLUS铜牌认证。电源为自带输出线，总输出功率为290W，为12V电压输出。12V输出分为两组输出线，共两路输出，分别为14A输出和16A输出。电源内部设有风扇，在输入端面板设有自检按钮和指示灯，方便检测电源是否正常运行。

充电头网通过拆解了解到，戴尔这款电源采用PFC+LLC架构设计，使用虹冠电子CM6502 PFC控制器搭配CM6901 LLC控制器，PFC开关管采用安森美FCPF165N65S3，PFC整流管采用瑞能BYC8X-600P，LLC开关管采用东芝TK12A50D，整流管采用意法半导体STPS30L45CT。

待机电源使用PI TNY289PG集成电源芯片，并使用伟诠WT7578T进行输出过压和过流保护。电源内部电解电容来自三信、辉城品牌。开关管均设有散热片，并设有散热风扇加强散热。内部元器件均为知名品牌，做工用料扎实可靠。
