前言

近期机械革命推出了一款国行版140W氮化镓快充充电器AY140AA-1C-CH，这款新品支持机械革命20V7A 140W私有协议PD快充，以满足该品牌旗下50系显卡笔记本电脑轻度游戏、重度办公场景供电需求。

充电器还支持100W PD快充，同时兼容QC、SCP、PPS等快充协议，比一般的笔电标配充电器兼容性要好，可以很好适配第三方品牌笔电以及手机等设备。充电头网在拆解这款产品时发现其采用了杰华特全套电源方案，接下来充电头网将详细讲解一下。

机械革命140W氮化镓充电器

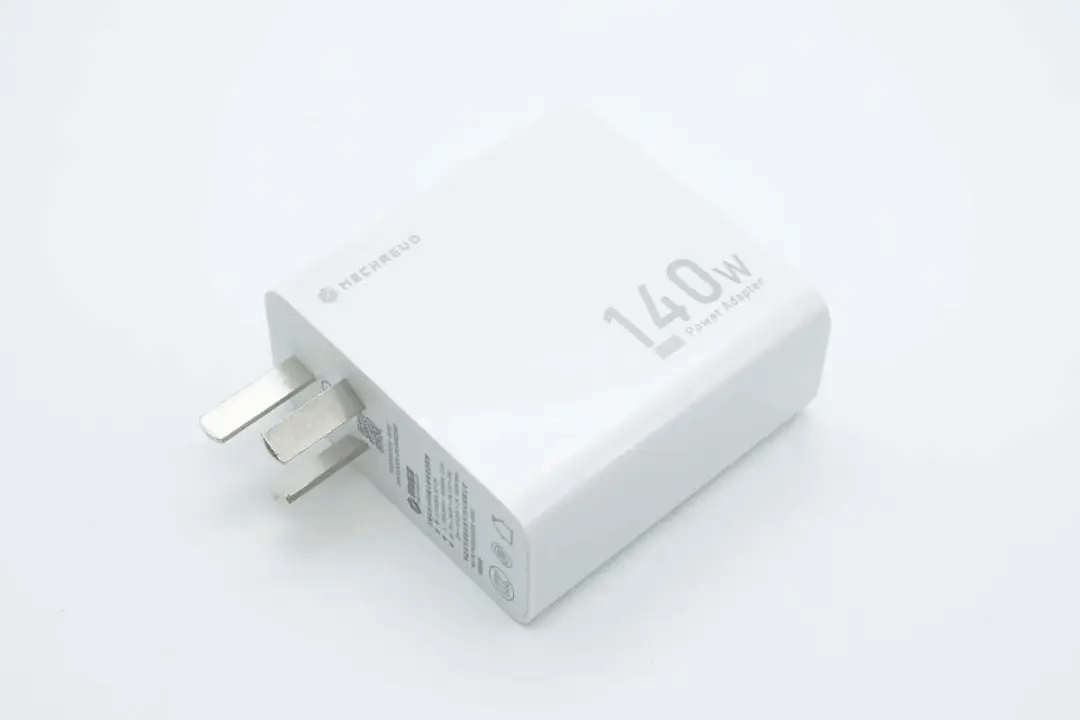

机械革命140W氮化镓快充充电器采用经典直板白壳简约风格设计，支持100-240V全球宽电压输入以及通过了国家CCC安规认证。此外配备可接地插脚，相比一般快充可避免用户触电，提升使用体验。

产品支持的是机械革命140W私有协议PD快充，并为其配备7A快充USB-C线，解决用户选线担忧。此外也支持100W PD/PPS大功率通用快充，性能和兼容性都不错，整体设计考虑全面，既能给机械革命的笔电使用，也能给第三方品牌的设备快充，大大提升产品实用性。

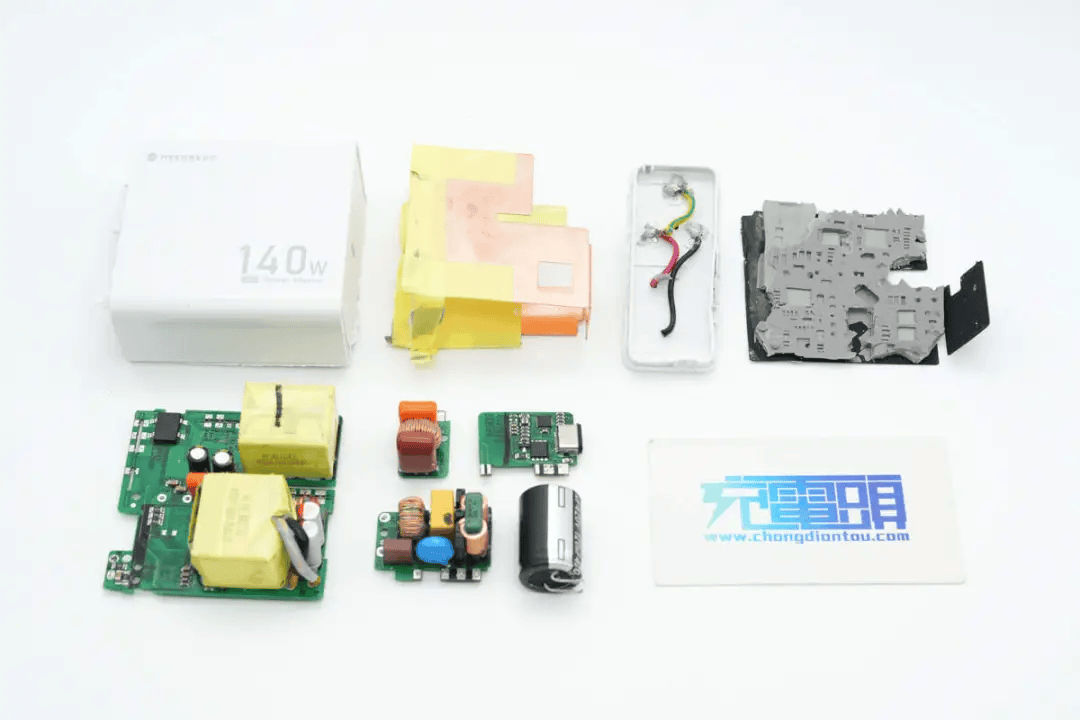

充电头网通过拆解了解到，充电器基于PFC+AHB电源架构设计，采用了知名厂商杰华特JW1572+JW1556C+JW7726H全套电源方案，同时还采用了杰华特JW1568K氮化镓半桥芯片。

此外还采用了英诺赛科的氮化镓器件以及美浦森碳化硅器件，使用英集芯IP2723T协议芯片控制输出，整套方案为产品提供了高可靠性和高效率。PCBA模块整体灌胶以及覆盖一体式铜散热片进行散热，绝缘措施做得也很到位。

相关阅读：

1、拆解报告：机械革命140W USB-C氮化镓快充充电器

杰华特全套电源方案

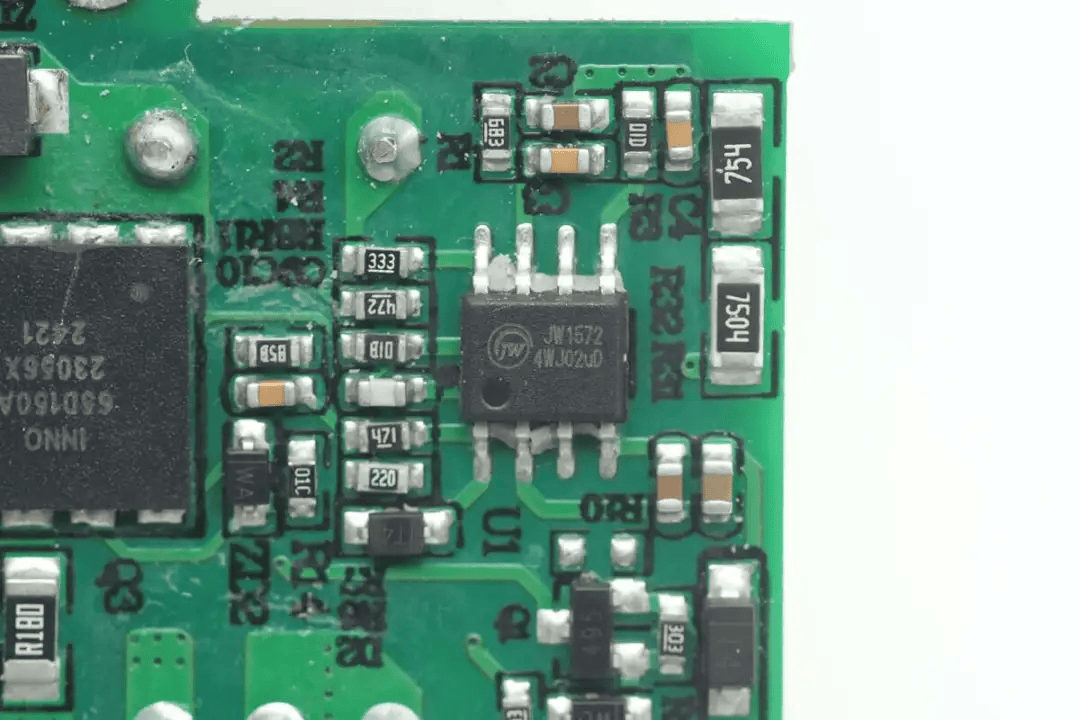

PFC控制器 JW1572

PFC控制器来自杰华特，型号JW1572，是一款升压式PFC控制器，具备高精度恒压输出，适用于单级功率因数校正。芯片采用恒定导通时间控制，确保高功率因数，无需输入电压检测电路，简化了系统设计并降低损耗。

芯片采用临界导通模式运行，降低开关损耗，提升EMI性能以及效率。芯片具备完善的保护功能，具备反馈欠压保护，反馈过压保护，逐周期过流保护以及过热保护等保护功能，适用于USB PD快充，液晶电视以及显示器应用。

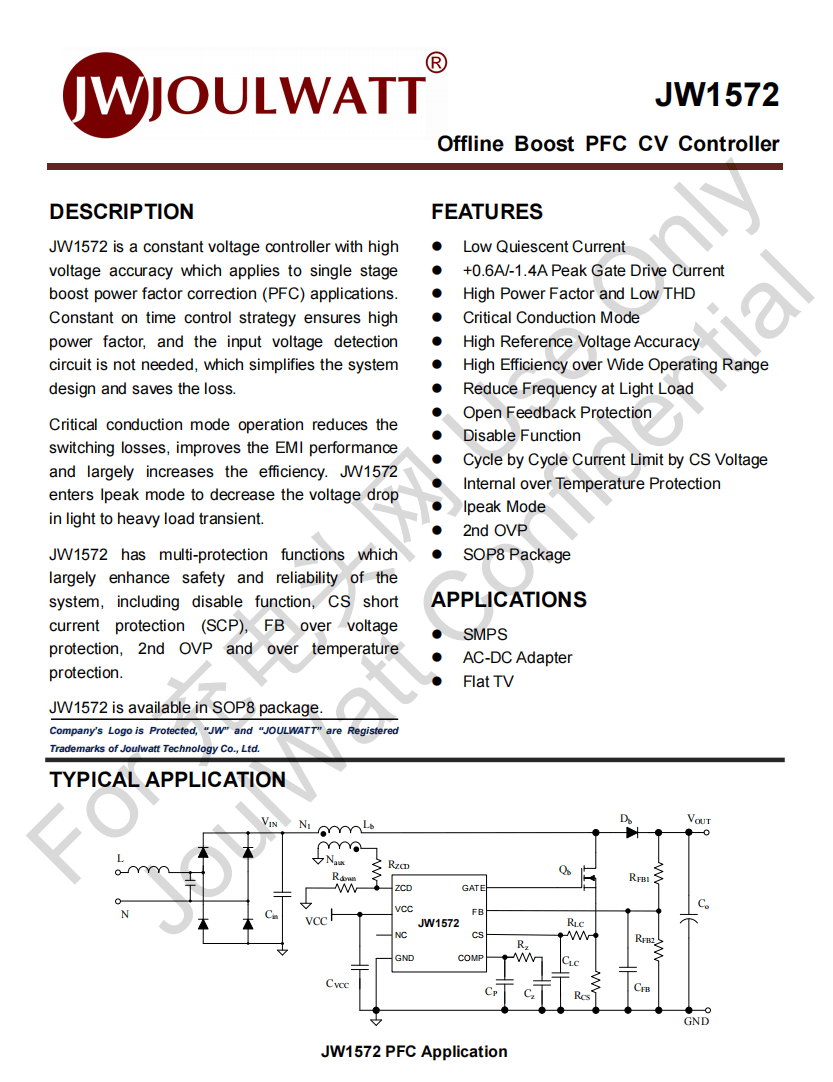

杰华特 JW1572 资料信息。

充电头网拆解了解到，杰华特JW1572此前还被小米140W氮化镓快充充电器、倍思100W伸缩线桌面充、飞利浦200W充电器、Aohi 140W 2C1A氮化镓充电器（青春版）、联想拯救者140W PD3.1氮化镓快充充电器等知名品牌产品采用过。

初级主控芯片 JW1556C

AHB控制器来自杰华特，型号JW1556C，是一款非对称半桥反激式控制器，采用QFN4x4-20封装，适用于离线反激式转换器应用。芯片内部集成供电升压转换器，输入电压范围 2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。

杰华特 JW1556C 在重负载下工作在ZVS模式，支持Adaptive ZVS开关，实现效率最优化。在轻负载下工作在DCM模式，可提供主电源开关和辅助开关两路输出控制，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。

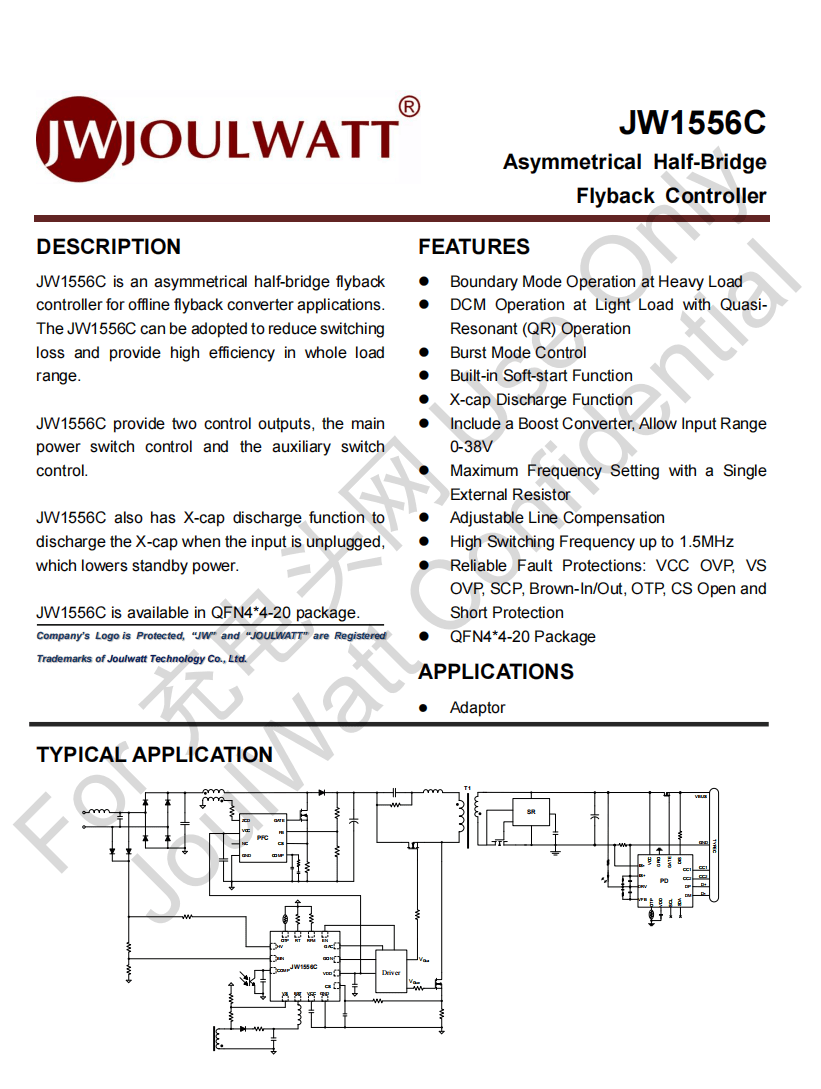

杰华特 JW1556C 资料信息。

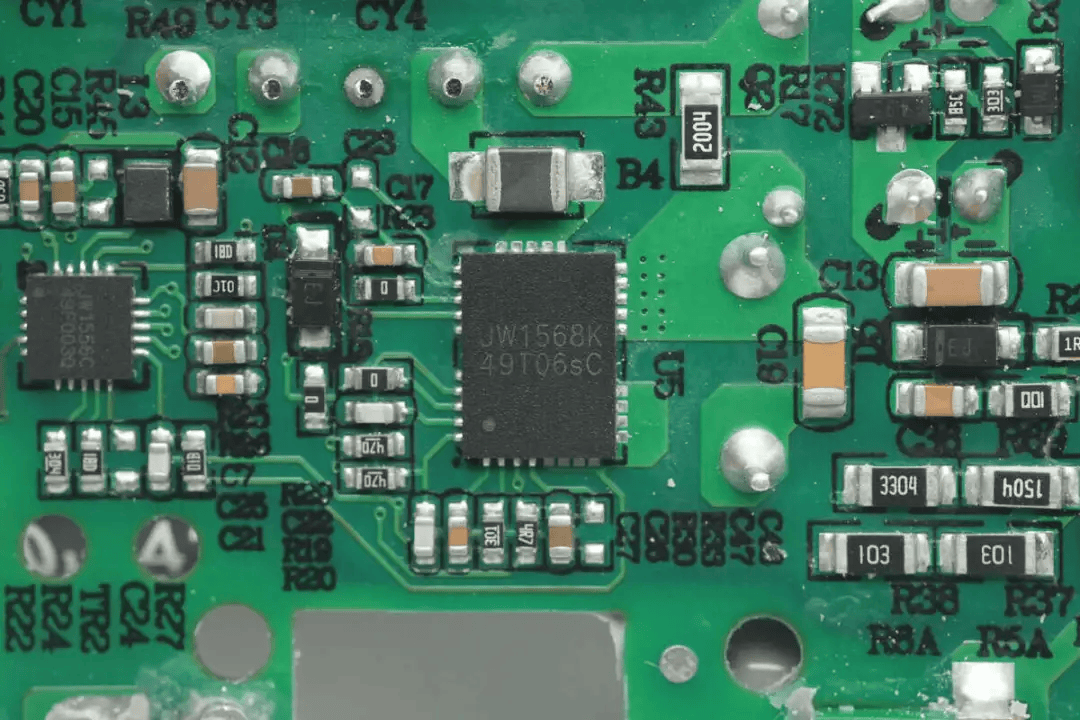

氮化镓半桥芯片 JW1568K

氮化镓半桥芯片采用杰华特JW1568K，芯片集成了一个门极驱动器和两个GaN晶体管，使其在设计上更加简化，可大大降低系统复杂度。集成的功率GaN器件具有220mΩ的导通电阻和650V耐压。

JW1568K具有较低的静态电流与适应广泛的Vcc电压范围，并可确保内部上下管驱动匹配的准确性，有助于提高系统的性能和稳定性。支持高频操作，最高可达2MHz，在高性能应用中表现出色。

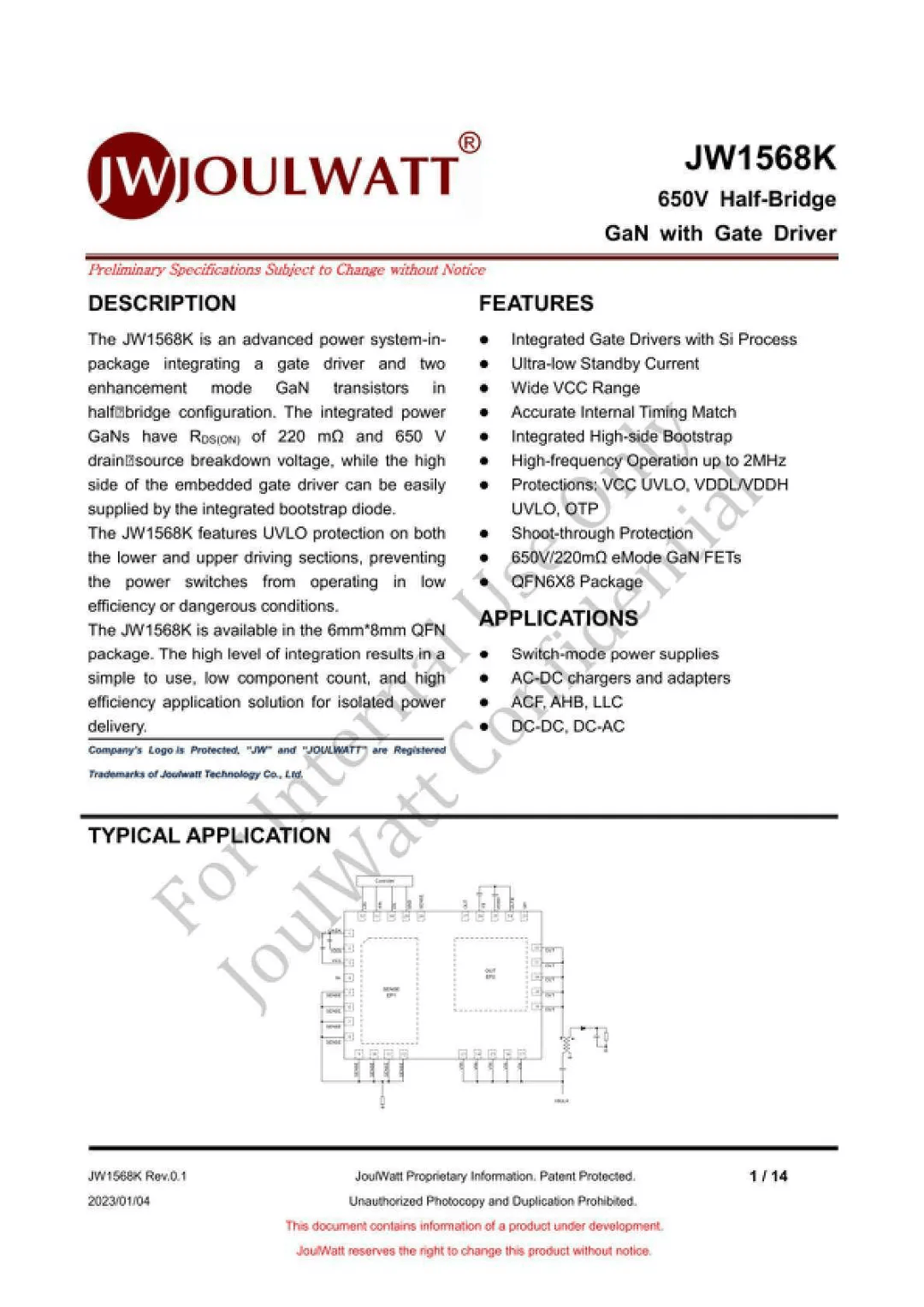

杰华特 JW1568K 资料信息。

同步整流控制器 JW7726H

同步整流控制器来自杰华特，丝印JWRUJ，实际型号为JW7726H，支持ACF，AHB，DCM，QR和CCM反激工作模式，支持高侧和低侧应用，芯片支持直接由输出电压供电，具有极低的静态电流，具备快速驱动能力。

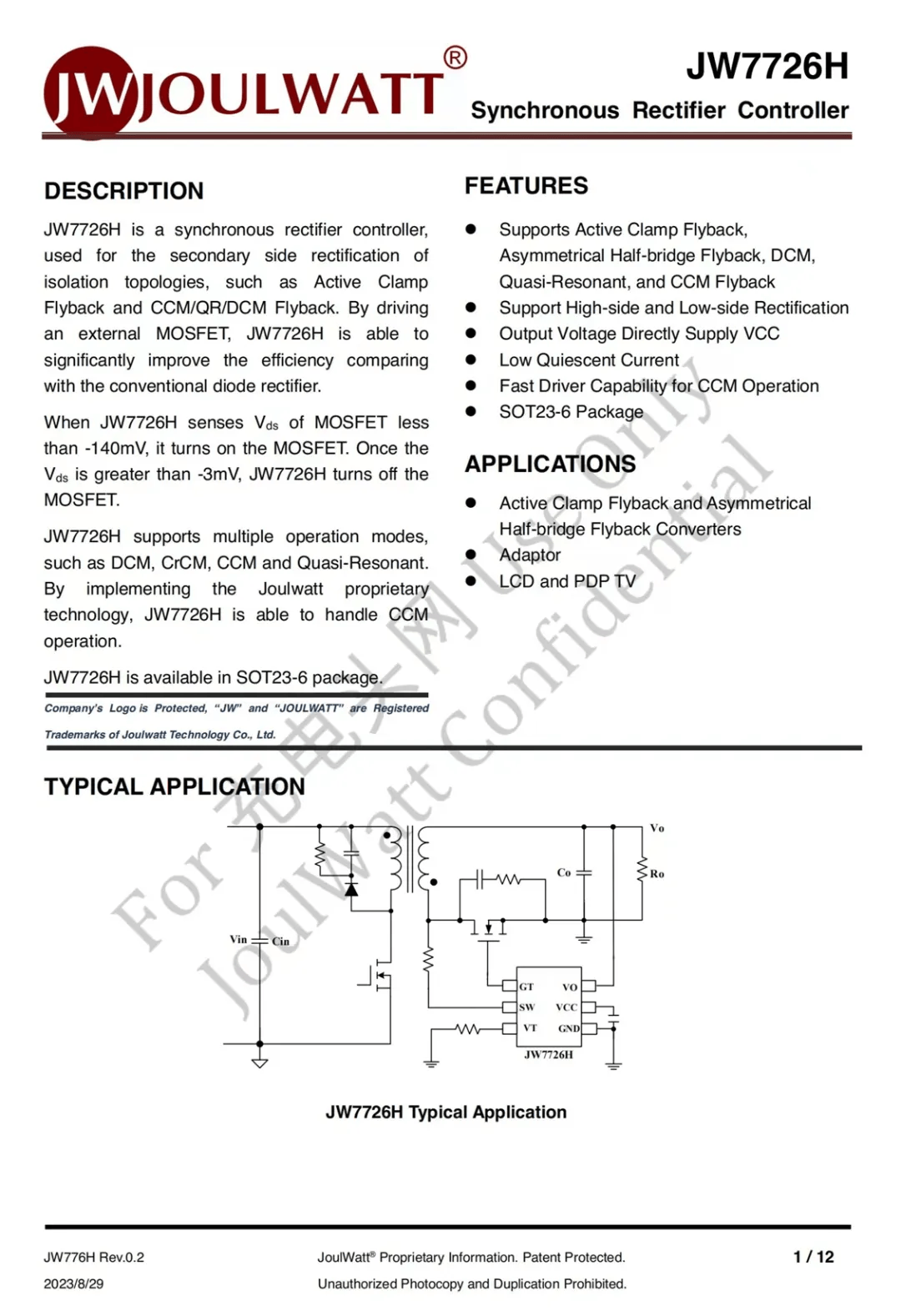

杰华特 JW7726H 资料信息。

充电头网总结

机械革命这款140W氮化镓充电器采用杰华特的全套电源方案，充分体现了在高功率便携充电器设计中对性能一致性与工程可实现性的追求。该产品基于PFC+AHB架构，配合JW1572、JW1556C、JW1568K与JW7726H等器件，整机在功率密度、转换效率和保护能力上获得了系统化保障，从而支持140W私有协议与更广泛的PD/PPS兼容性。

技术上，杰华特整套方案通过对PFC控制、半桥GaN驱动与同步整流的协同优化，既降低了开关损耗与热应力，也简化了板级设计与散热布局，这对要求持续大功率输出的笔电场景尤为关键。工程实现层面，这种模块化、集成度高的方案能有效缩短开发周期、降低调试风险，为整机厂商在高功率快充产品线上提供了可靠路径。
