前言

充电头网淘到了百富电子推出的一款3000W服务器电源模块，这款电源模块为长条造型，型号为TET3000-12-069RA，内置DSP控制。电源支持100-277V交流输入或240-380V直流输入，输出电压为12V，输出电流244A，待机电源输出电压为12V，输出电流为3A。电源模块内置图腾柱PFC，使用氮化镓开关管，符合80PLUS钛金转换标准。

这款电源模块支持热插拔，具备I2C通信接口，使用PMBus协议用于监控和控制功能，并支持固件更新。电源具备过热保护，输出过压和过流保护，并设有LED指示灯用于输入和输出指示。电源模块一端设有提手和指示灯，另一端设有连接器。下面就带来百富电子这款氮化镓服务器电源模块的拆解，一起看看内部的设计和用料。

百富电子3000W氮化镓服务器电源模块外观

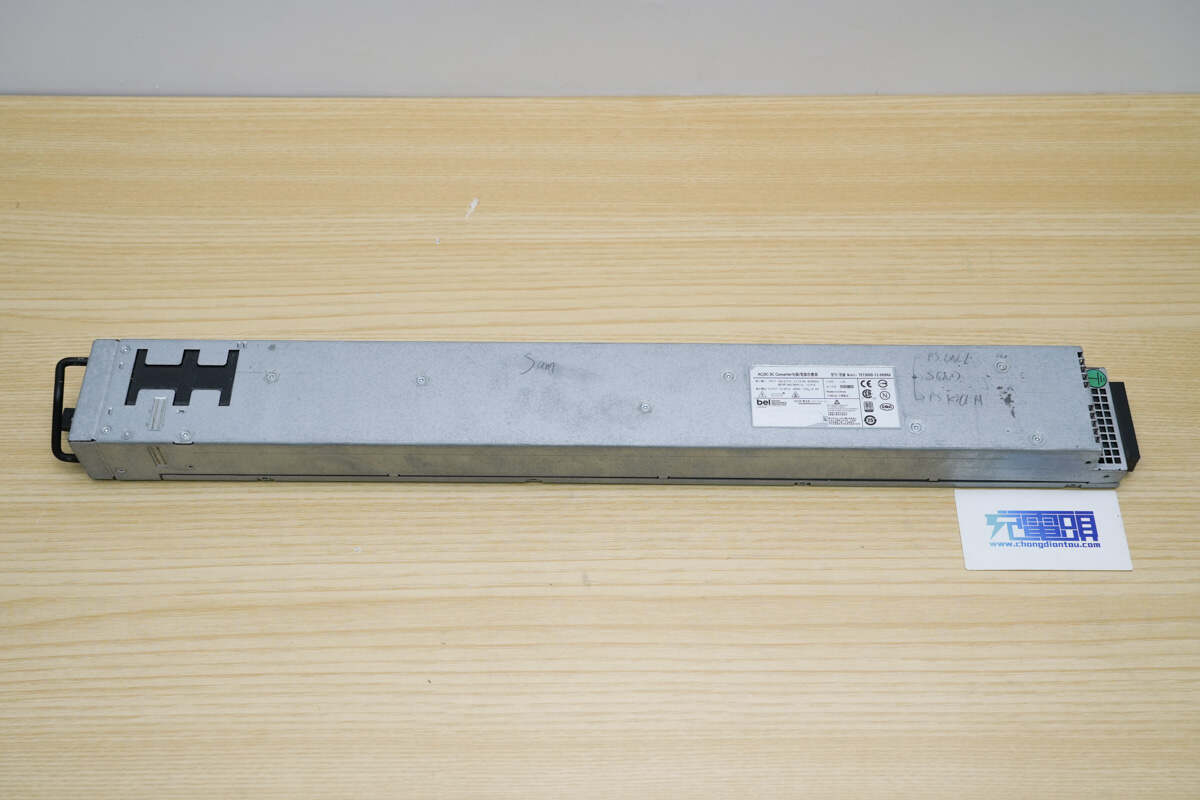

百富电子这款服务器电源为长条造型，机身正面粘贴信息标签，左侧设有安装提手，内置散热风扇，右侧设有输入和输出连接器，壳体盖板通过螺丝固定。

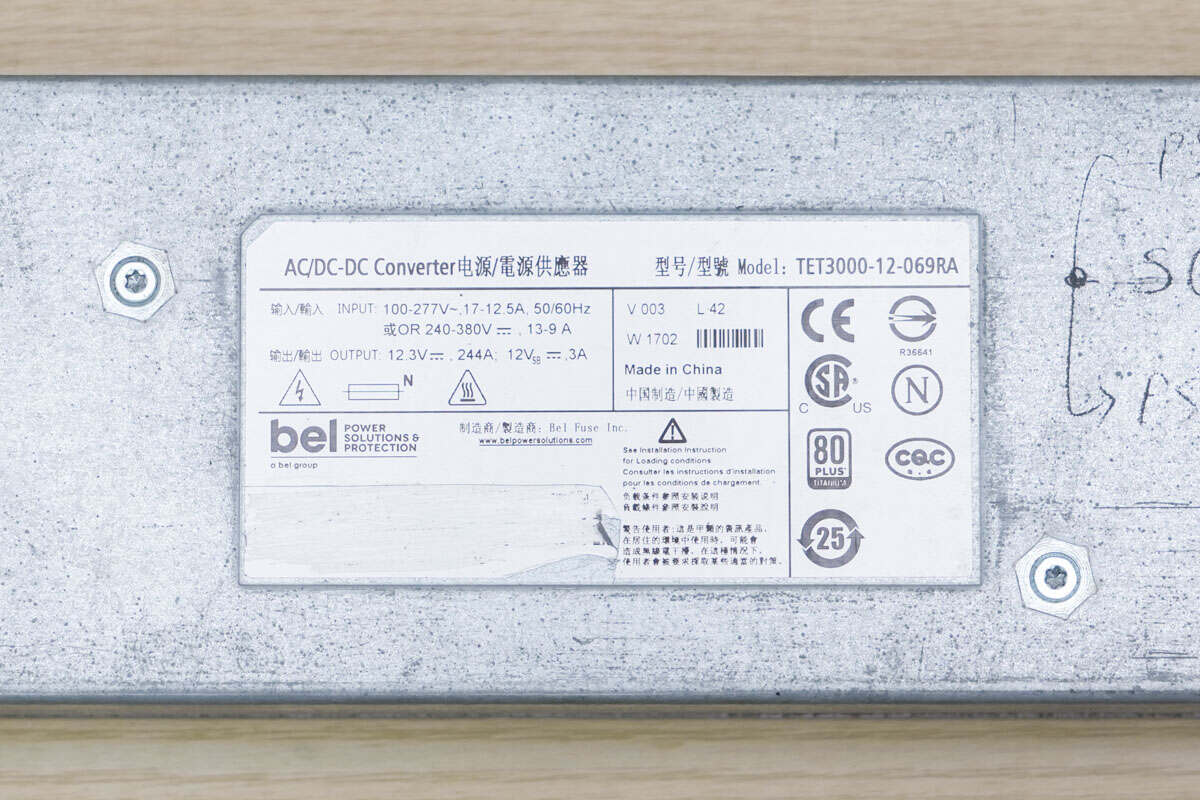

电源机身铭牌特写

型号：TET3000-12-069RA

输入：100-277V~，12-12.5A，50/60Hz或240-380V，13-9A

输出：12.3V，244A；12Vsb 3A

符合80PLUS钛金转换标准

中国制造

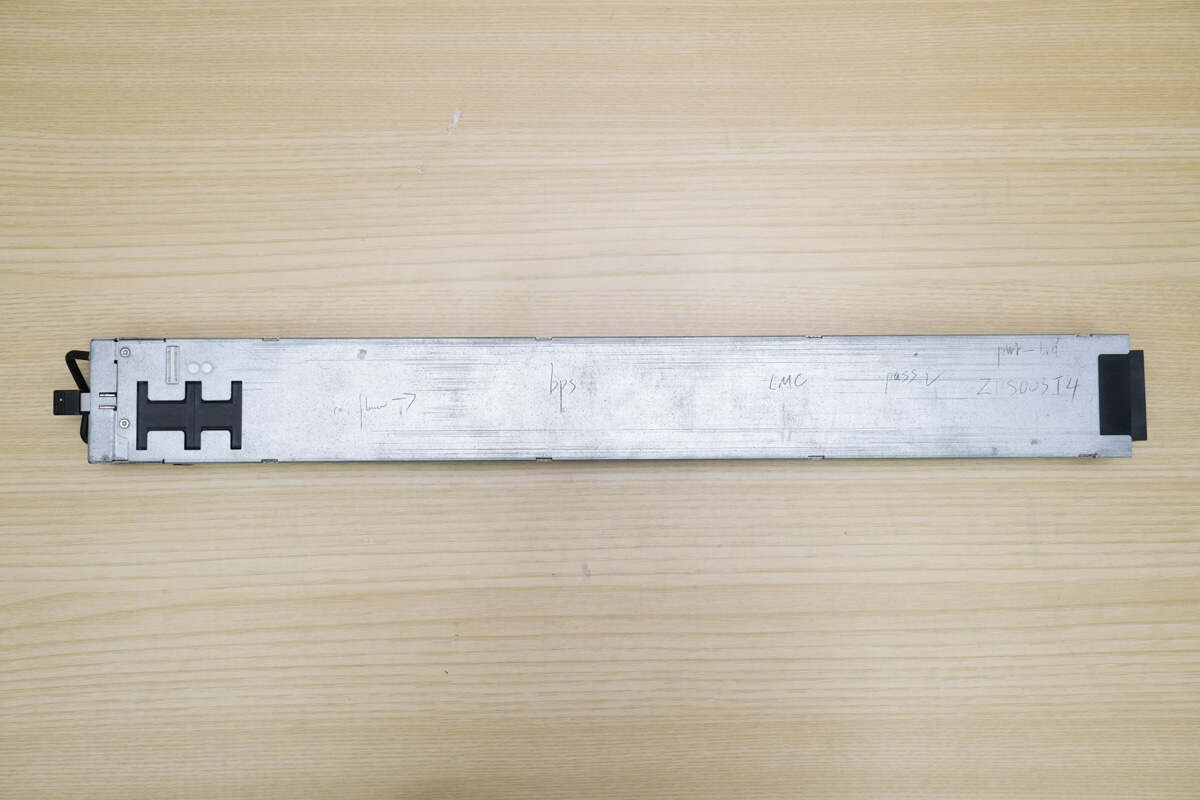

机身背面外壳对应风扇位置镂空，降低厚度。

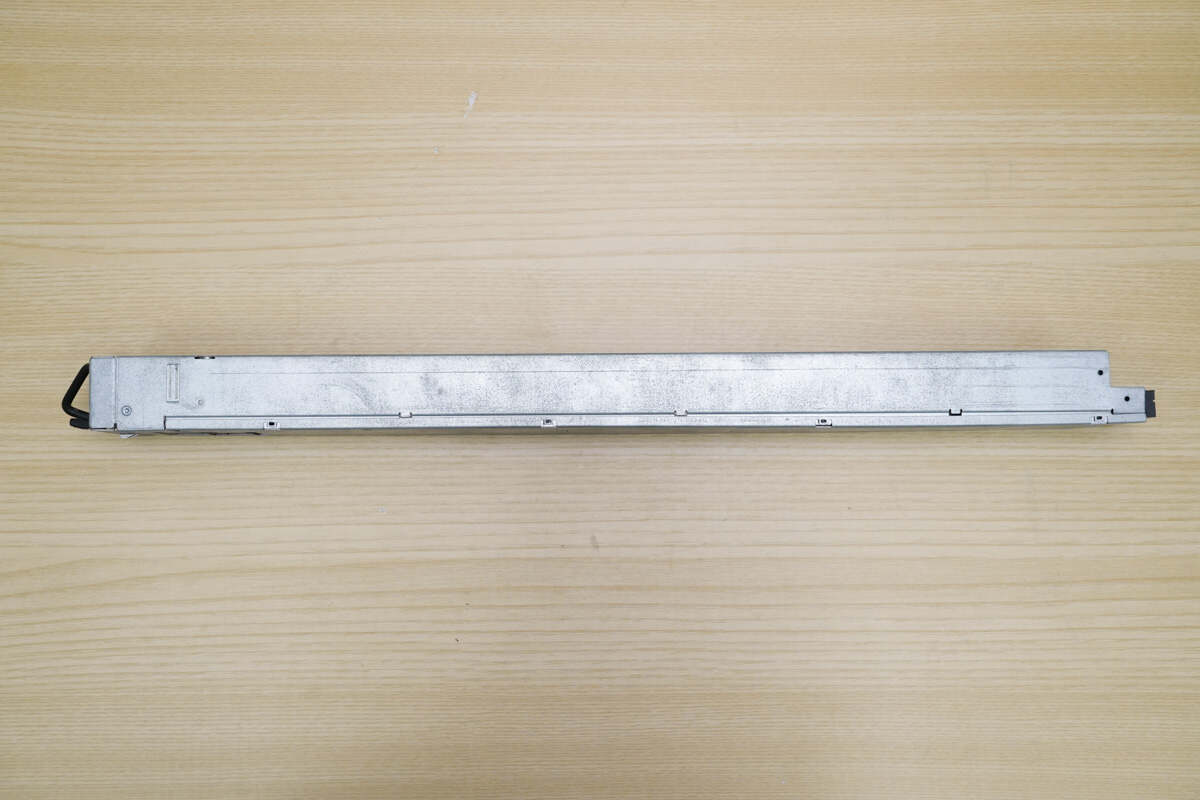

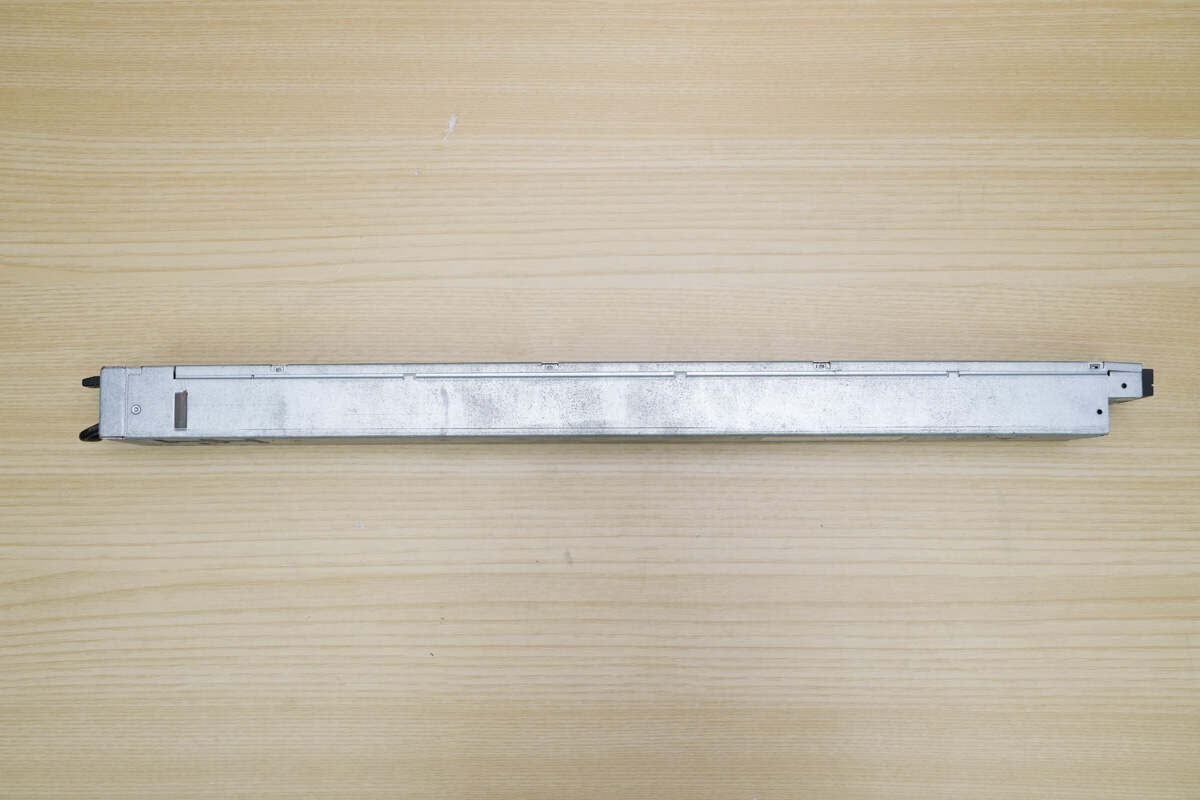

机身侧面采用卡扣连接。

另一面也采用卡扣连接。

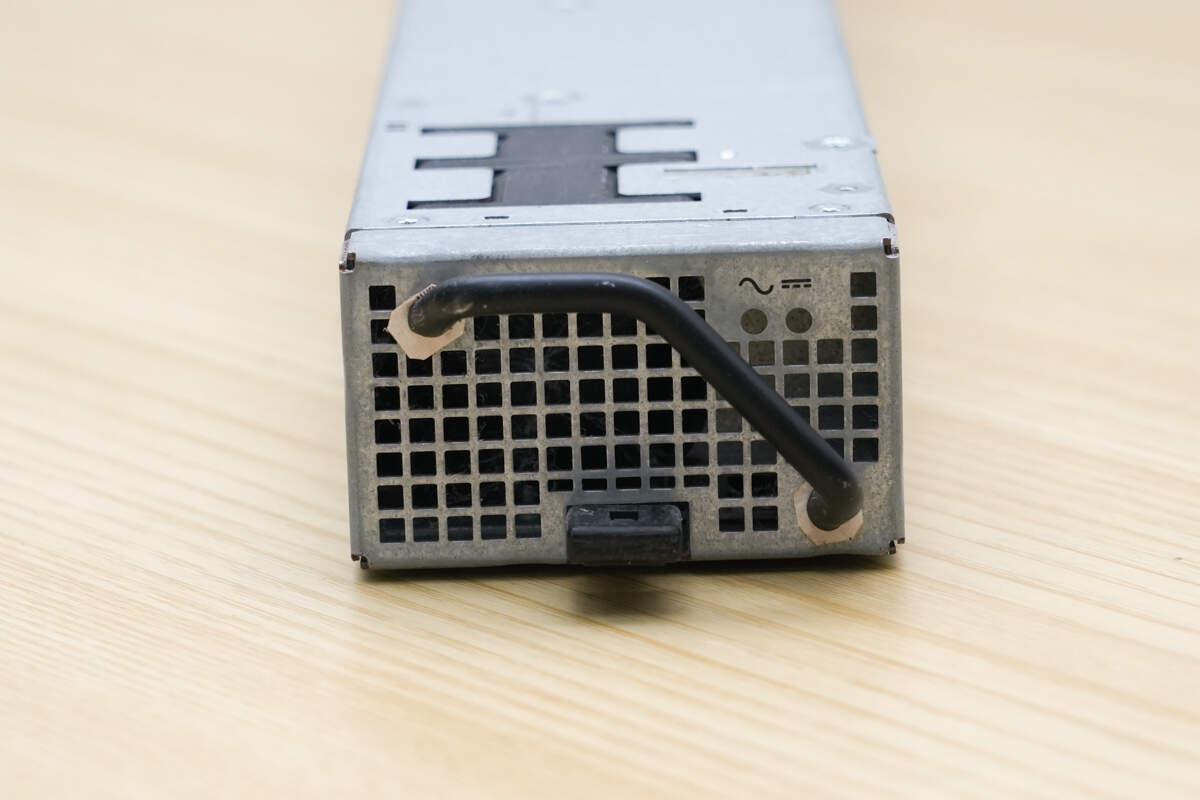

电源外侧外壳开孔，并设有提手，指示灯和脱扣把手。

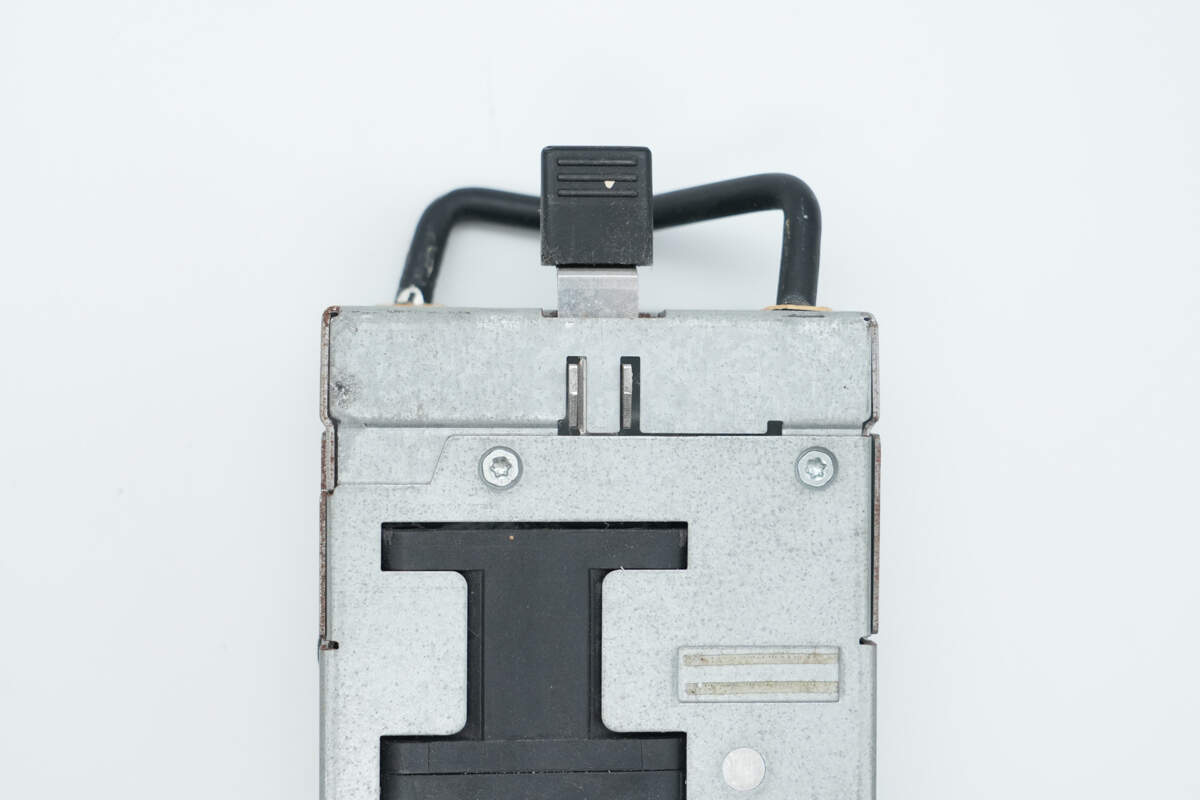

黑色脱扣把手特写。

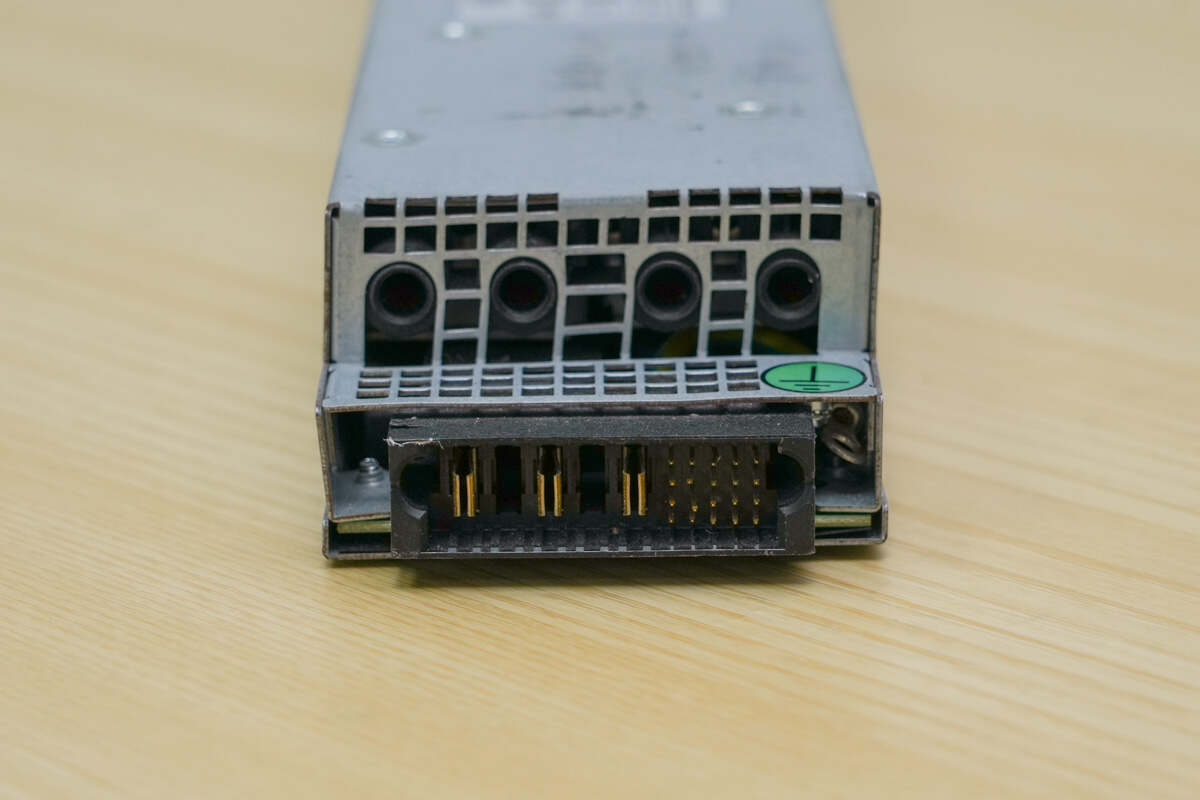

内侧上方连接器为正负极输出，下方连接器左侧为供电接口，右侧为通信接口。

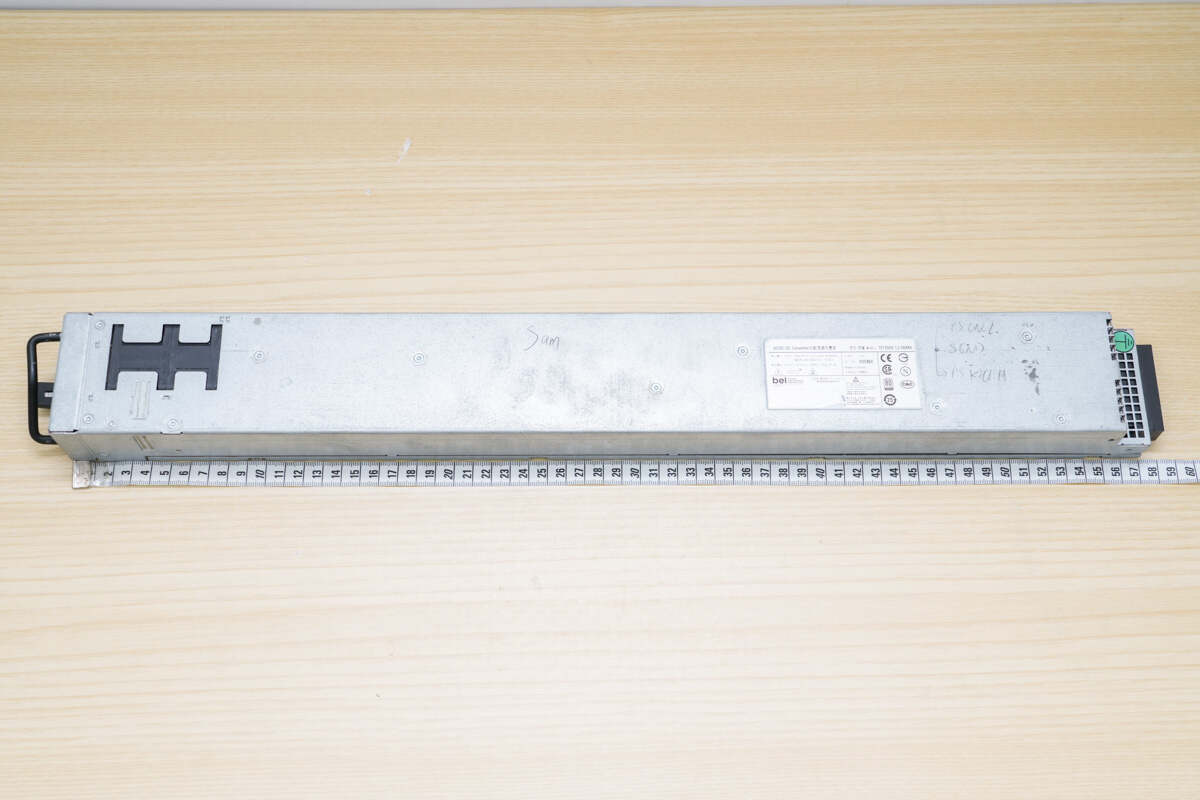

测得电源模块长度约为580mm。

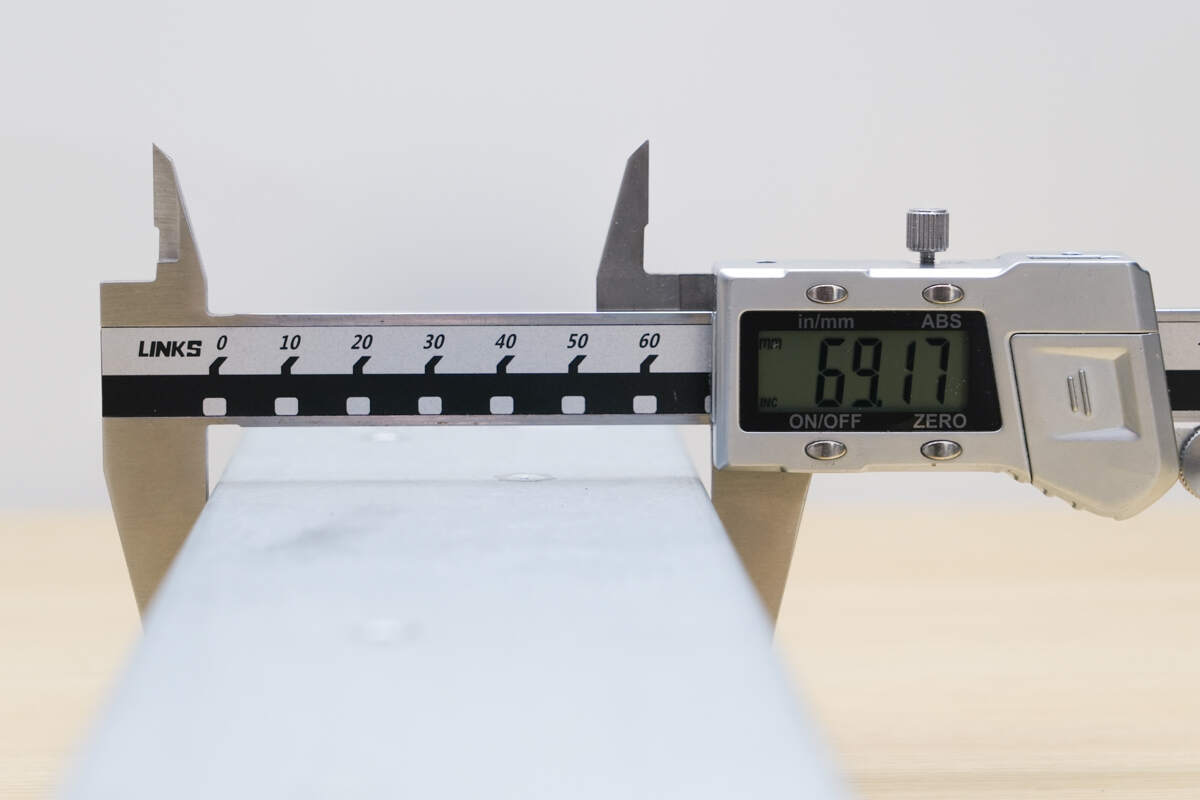

电源模块宽度约为69.2mm。

电源模块厚度约为41.6mm。

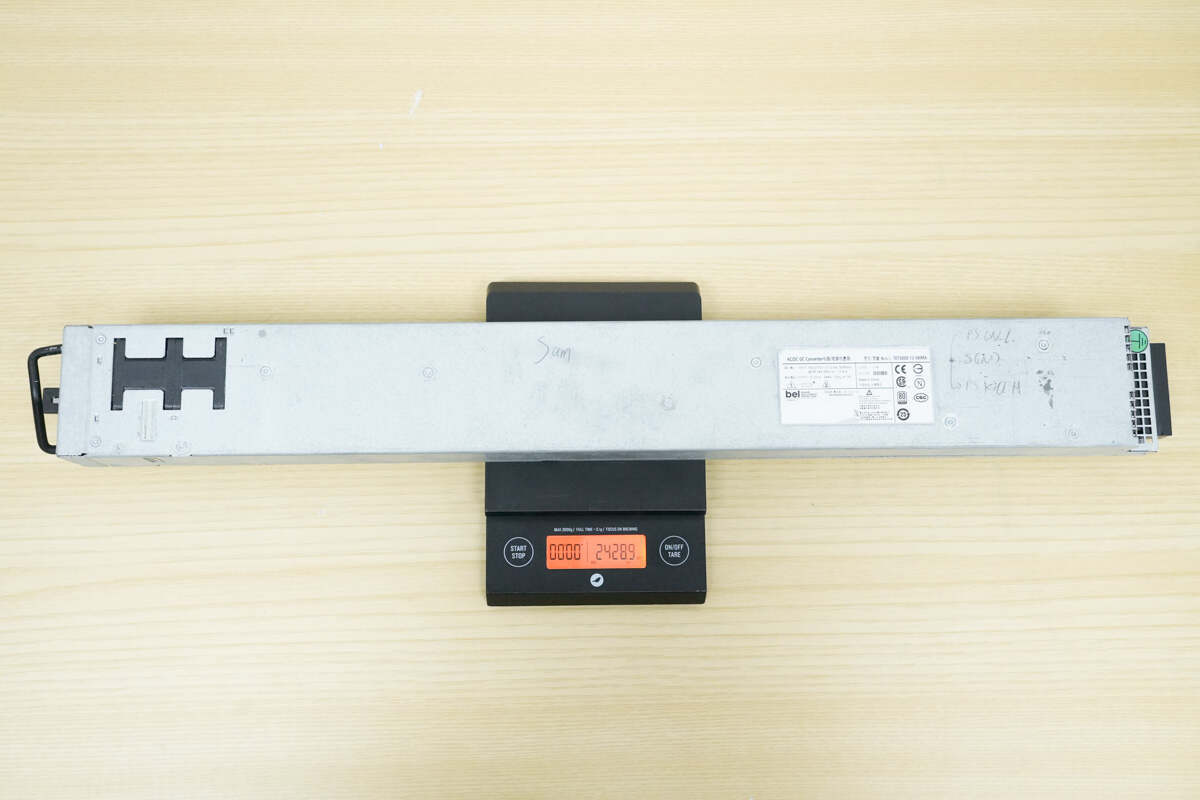

测得电源模块重量约为2429g。

百富电子3000W氮化镓服务器电源模块拆解

看完了百富电子这款氮化镓服务器电源的外观，下面就进行拆解，一起看看内部的设计和用料。

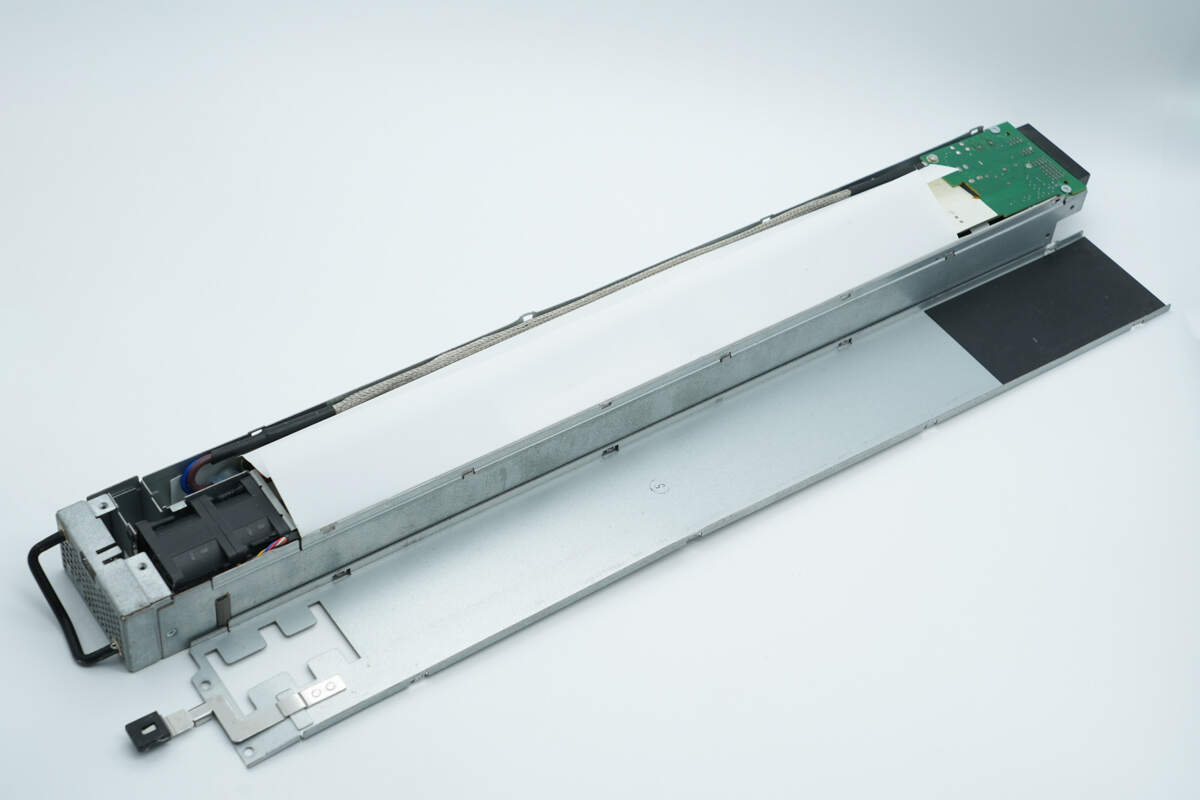

首先拧开固定螺丝，拆开电源下盖，壳体内衬麦拉片绝缘，电源输入线外套屏蔽网，两端通过热缩管固定。

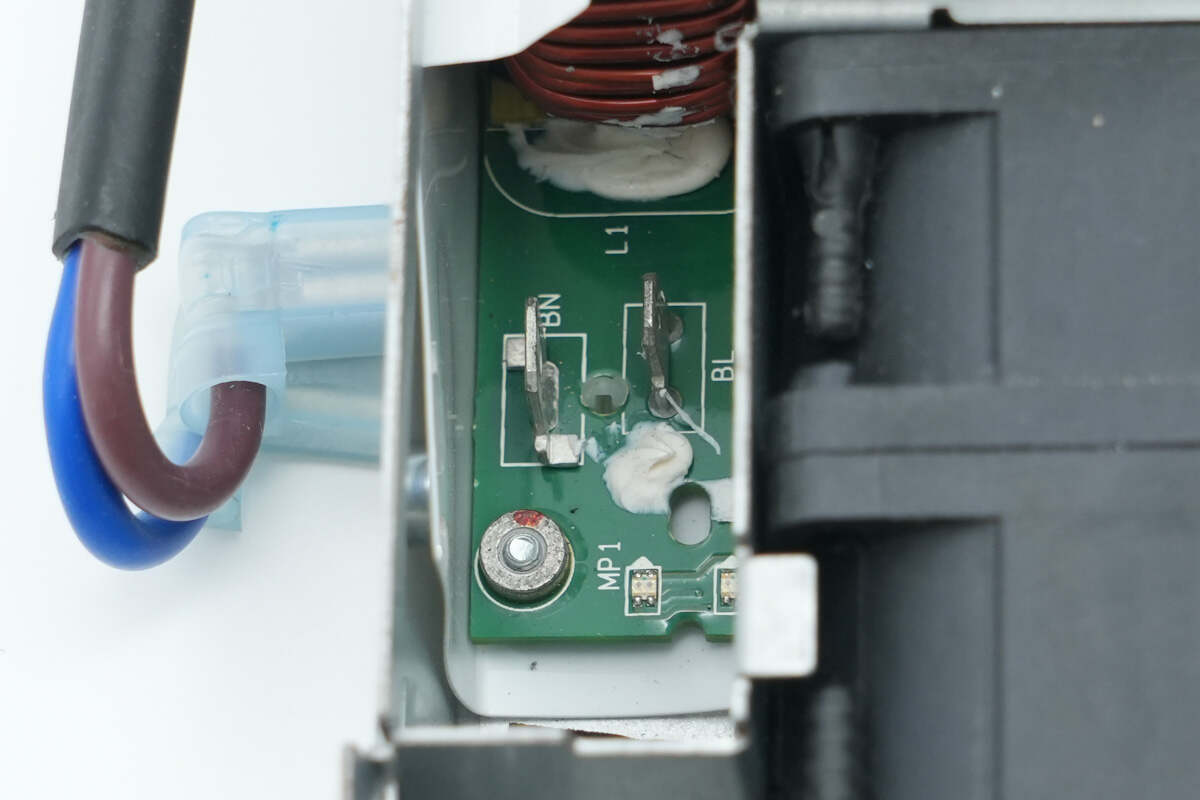

电源输入线通过插接件连接。

接口小板通过螺丝固定。

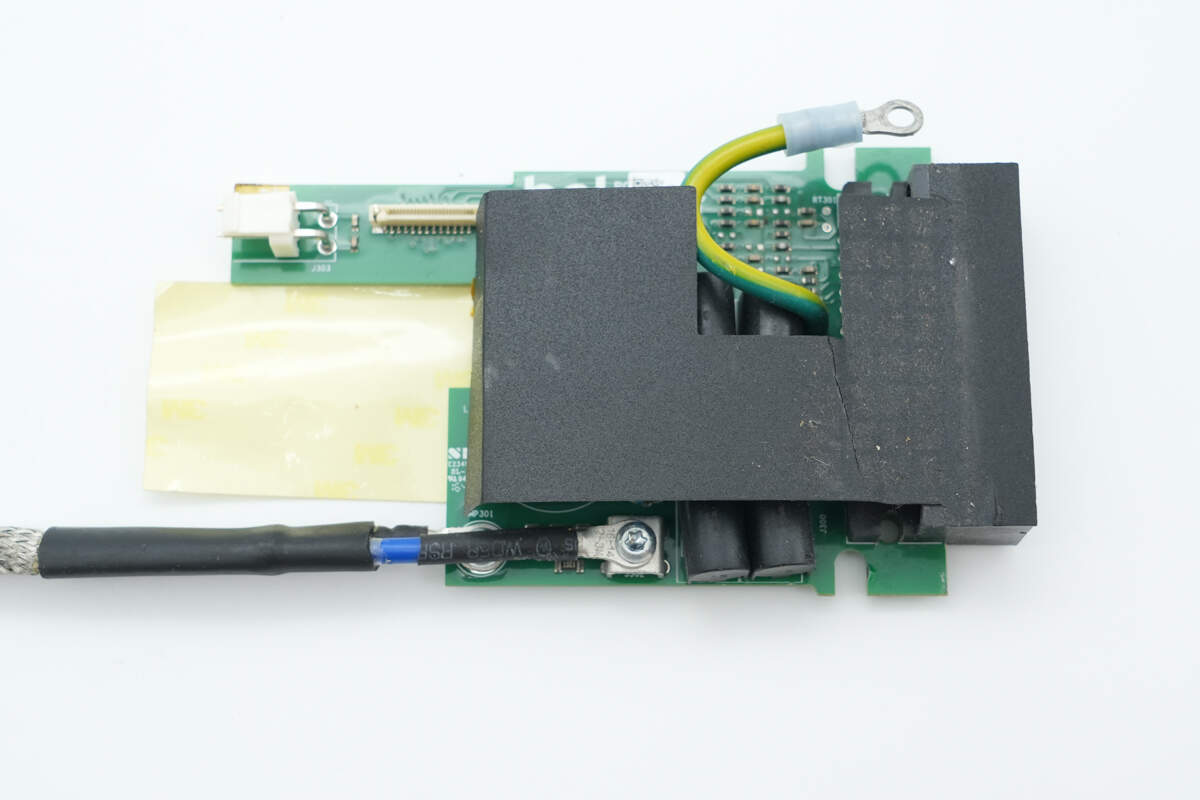

拆下接口小板，小板正面覆盖麦拉片绝缘。

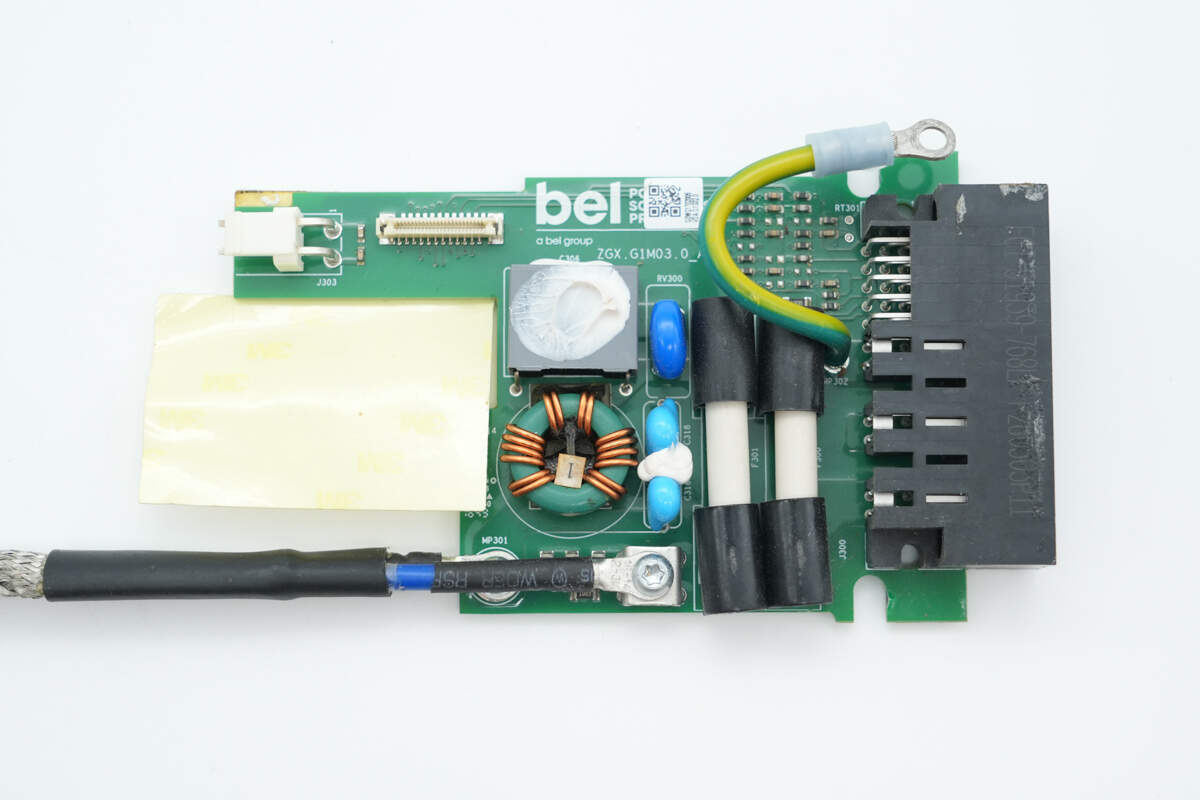

麦拉片下方设有保险丝，压敏电阻，安规X2电容，Y电容，共模电感。

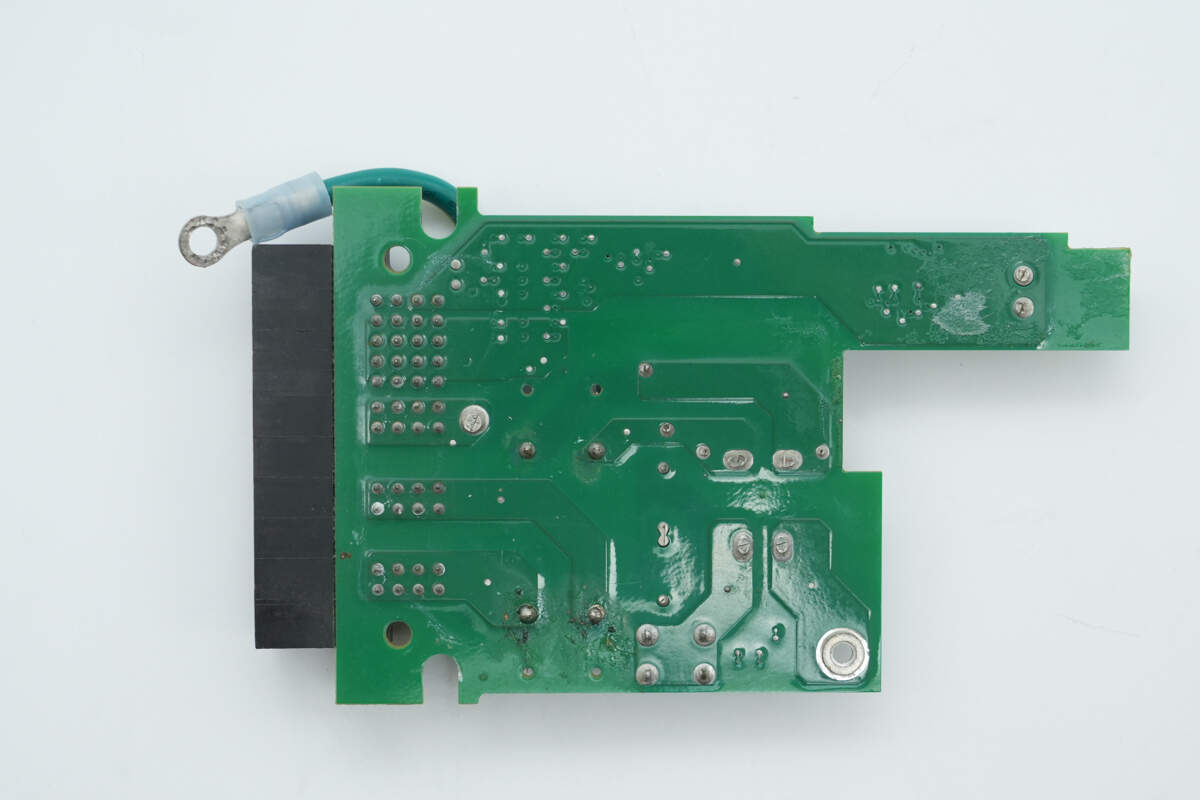

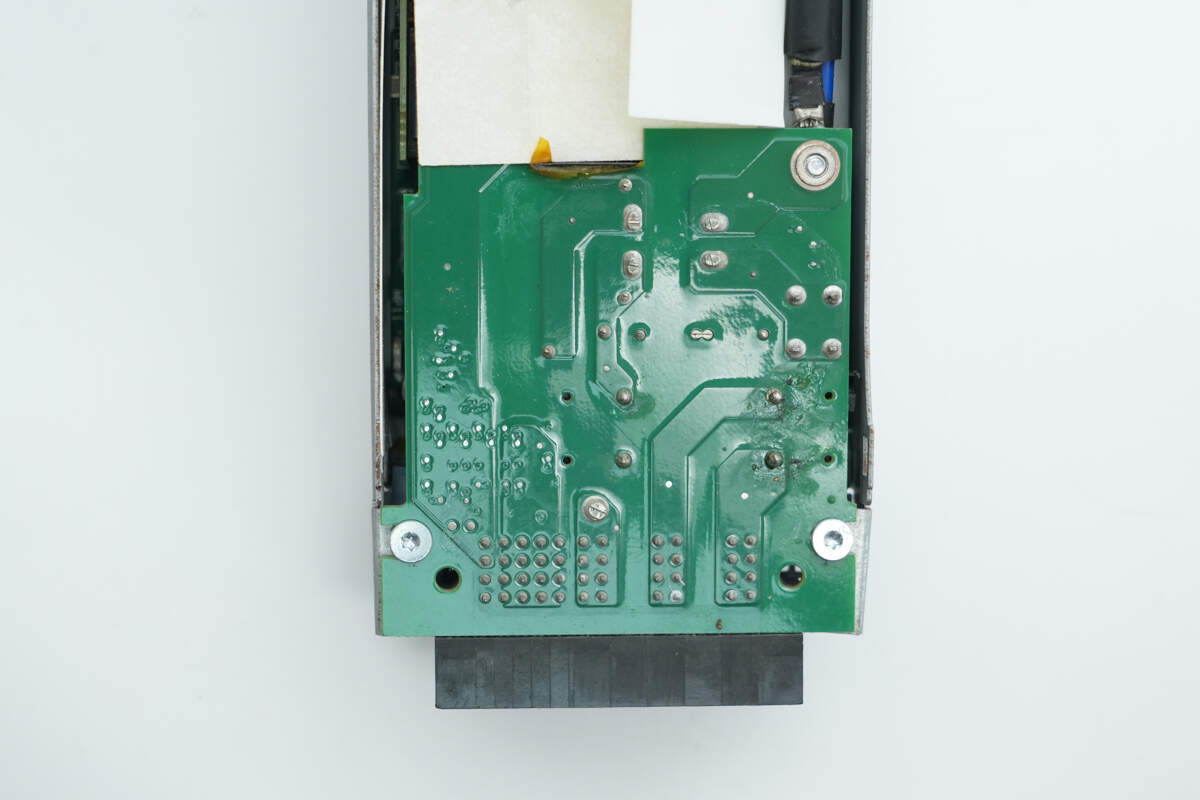

小板背面没有元件。

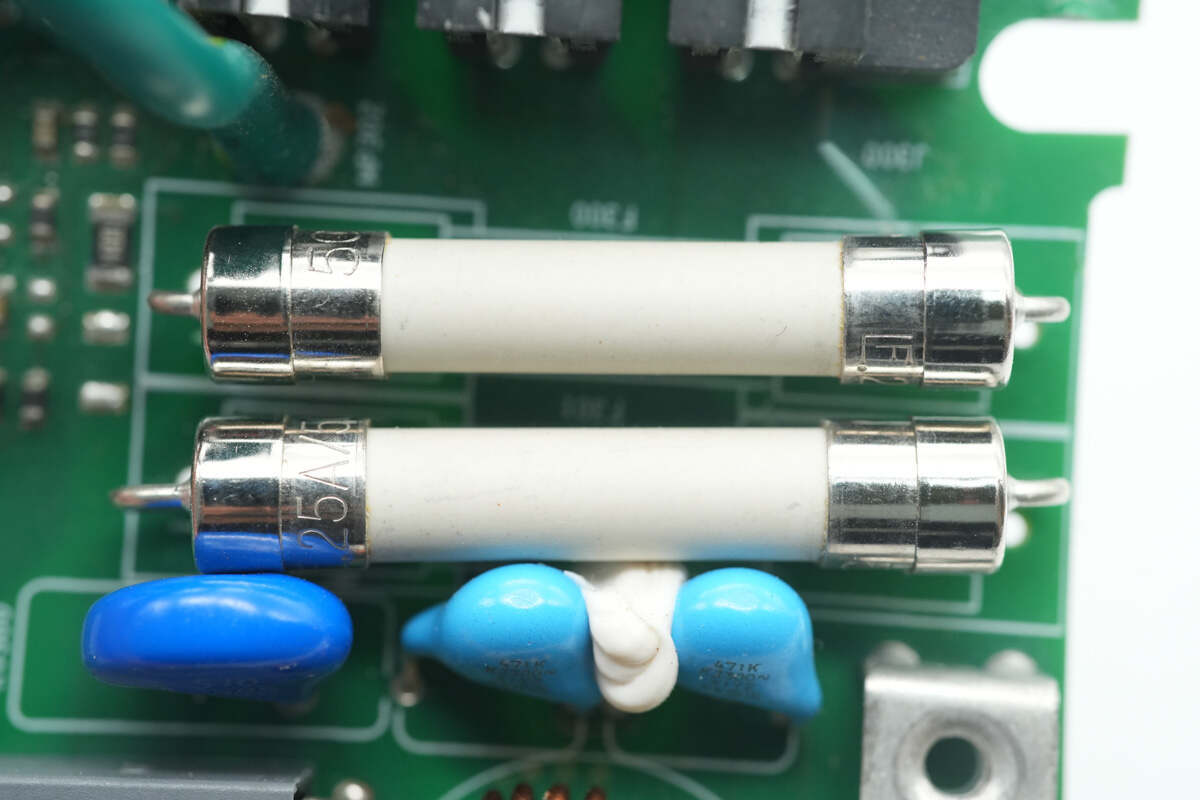

输入保险丝规格为25A 500V。

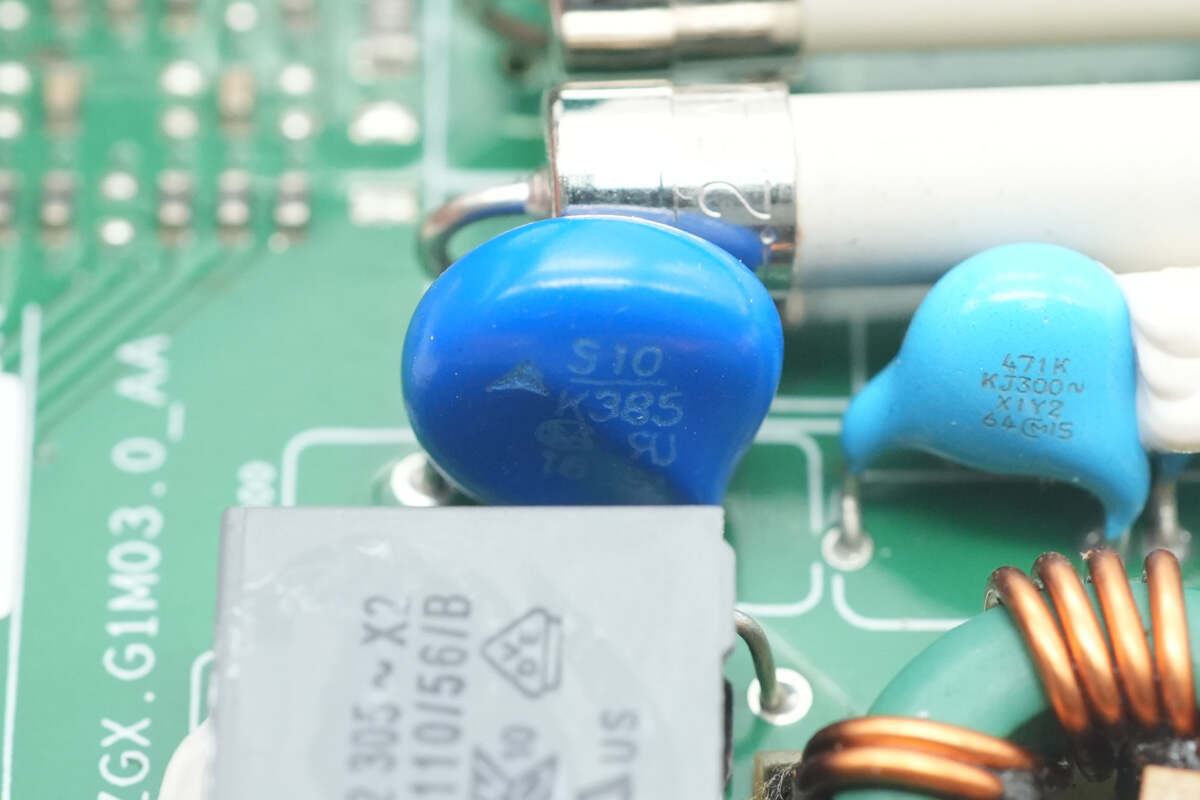

压敏电阻来自TDK，丝印S10K385，用于吸收过压浪涌。

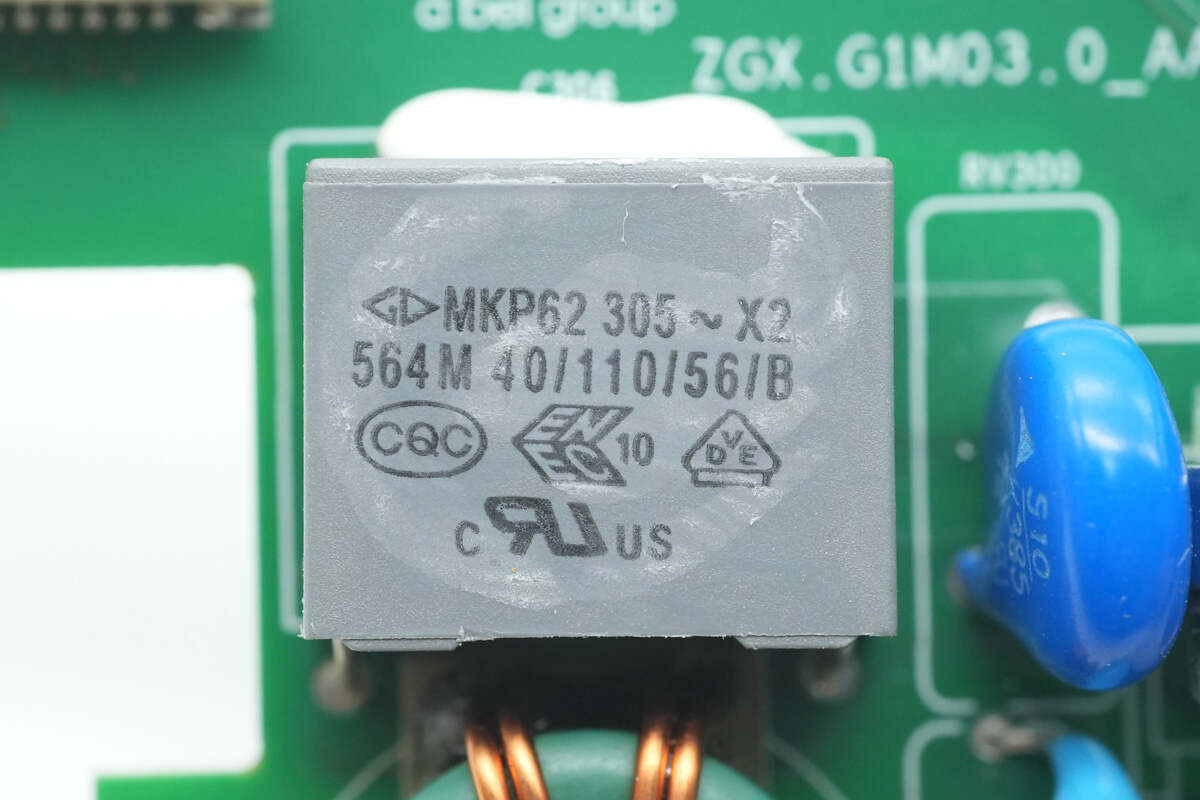

安规X2电容来自厦门法拉电子，规格为0.56μF。

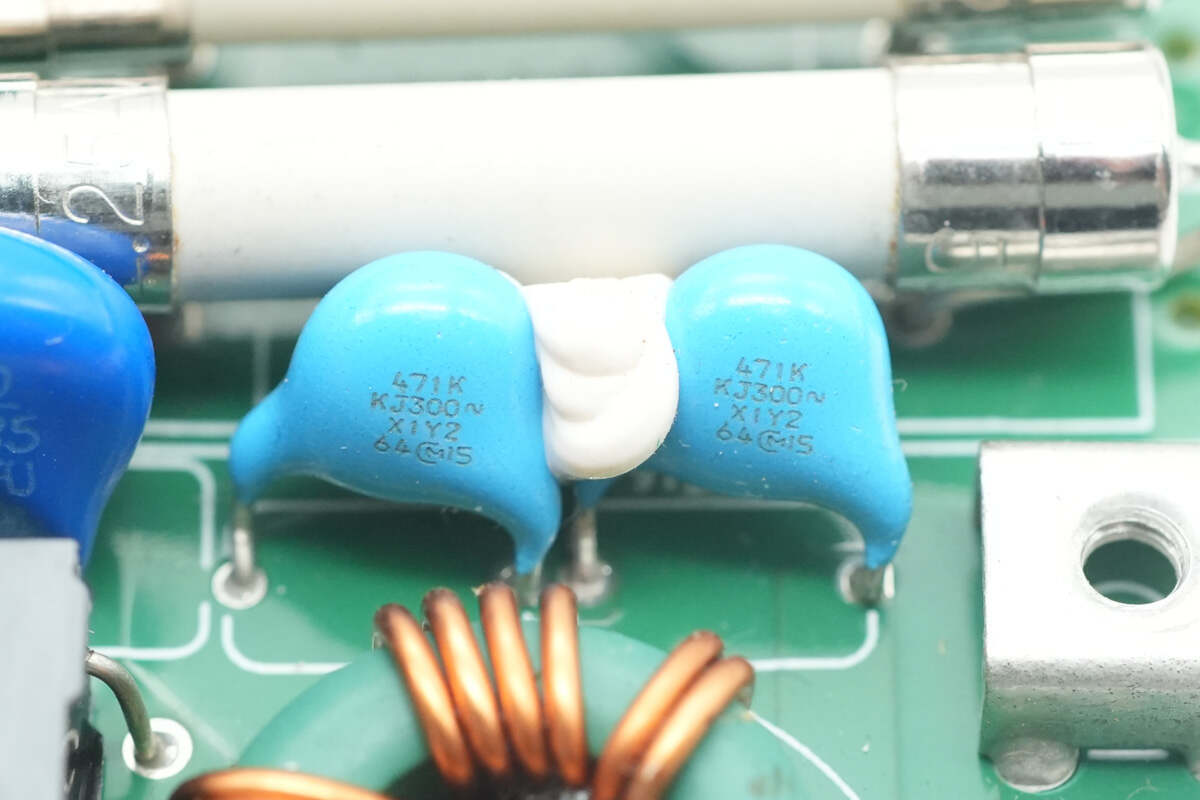

蓝色Y电容来自村田。

共模电感采用漆包线绕制。

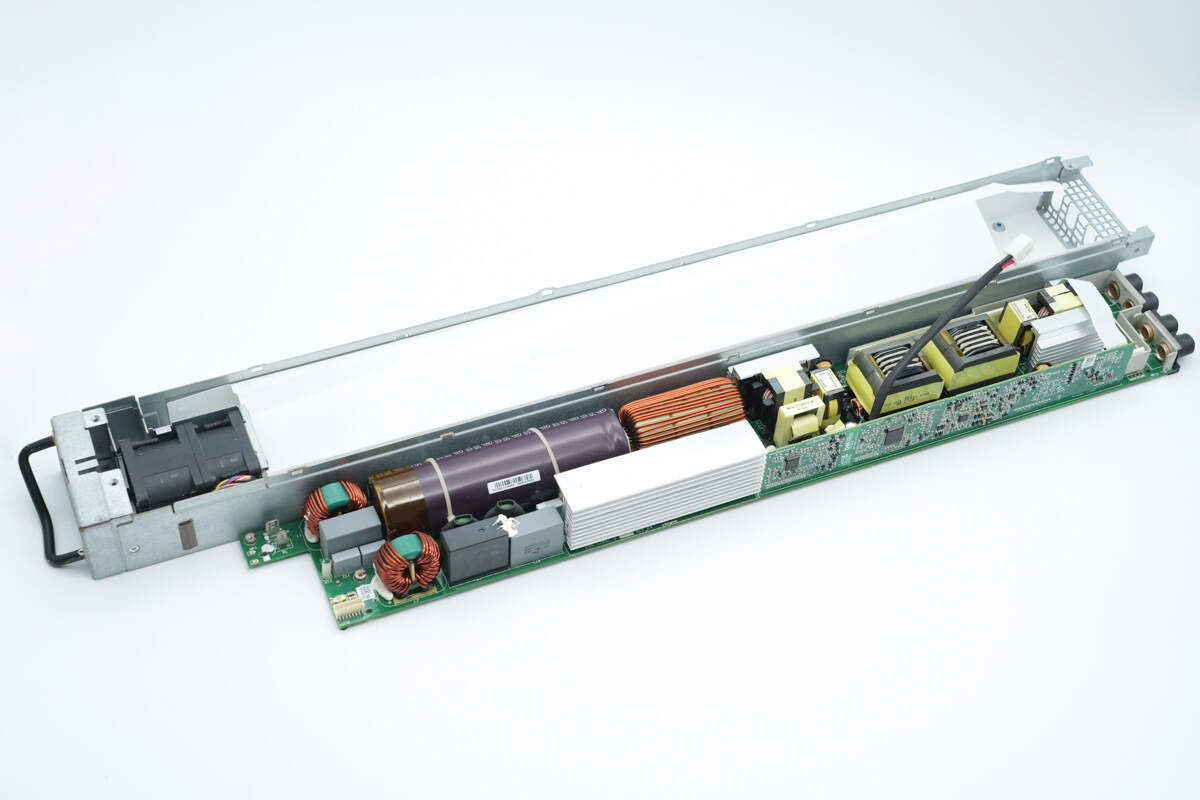

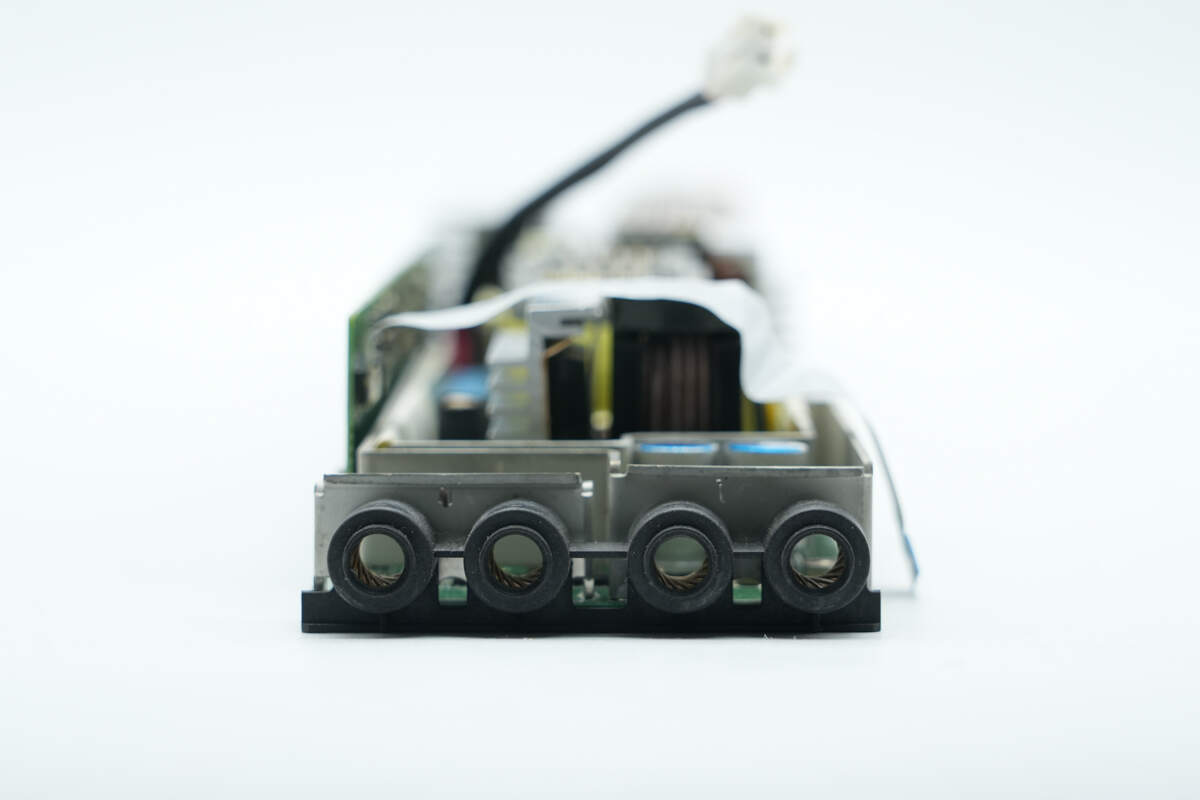

从壳体中取出PCBA模块。

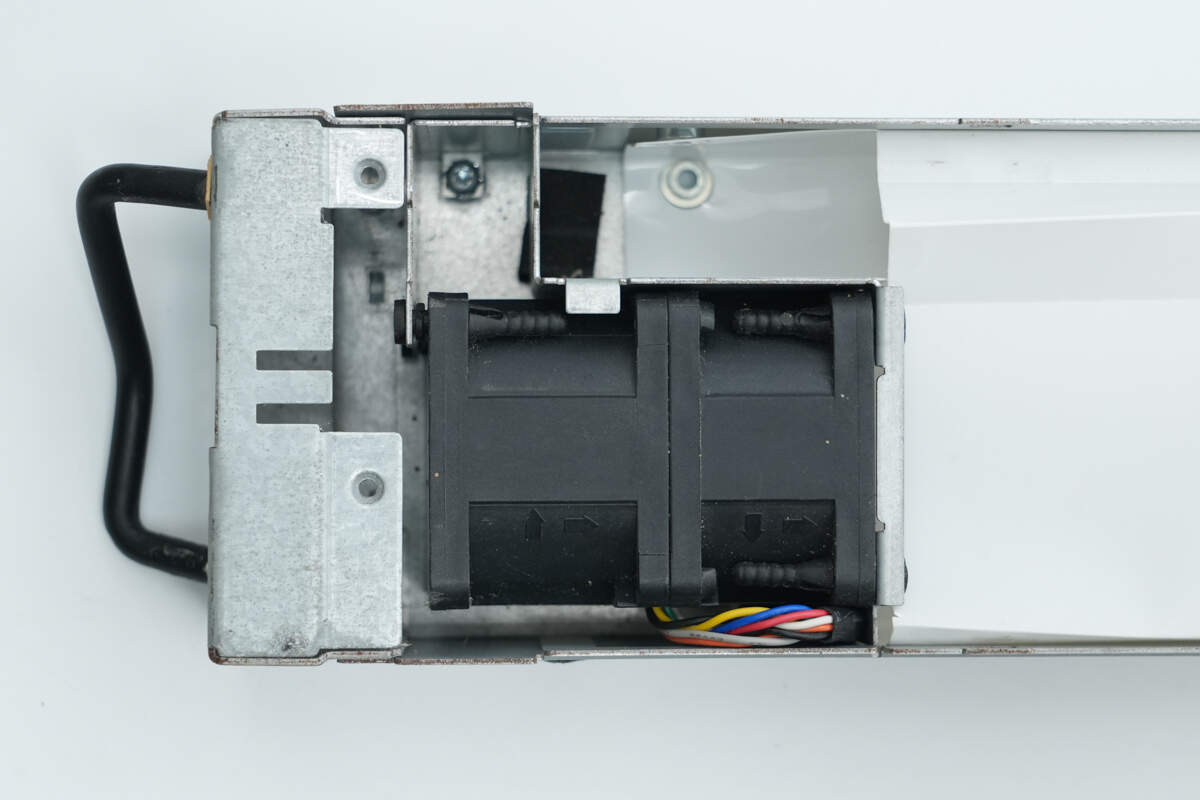

散热风扇通过胶钉固定。

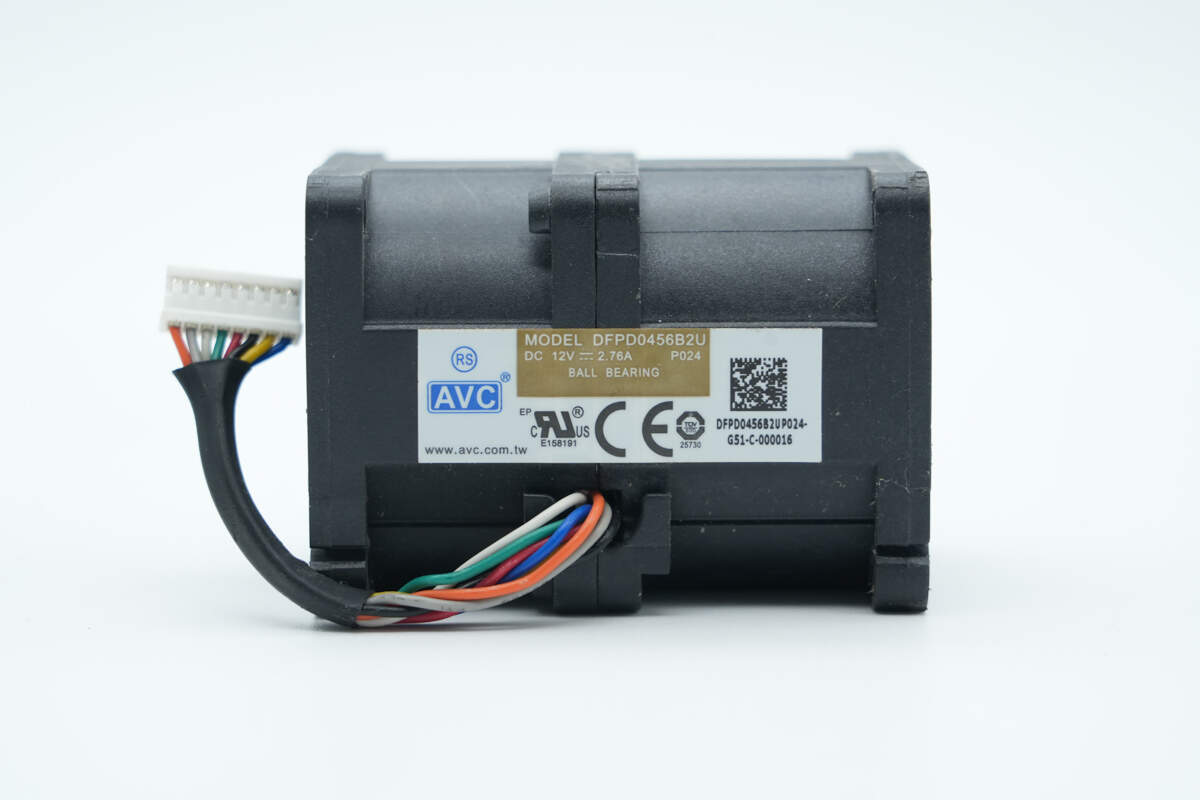

散热风扇来自奇宏，型号DFPD0456B2U，规格为12V 2.76A。

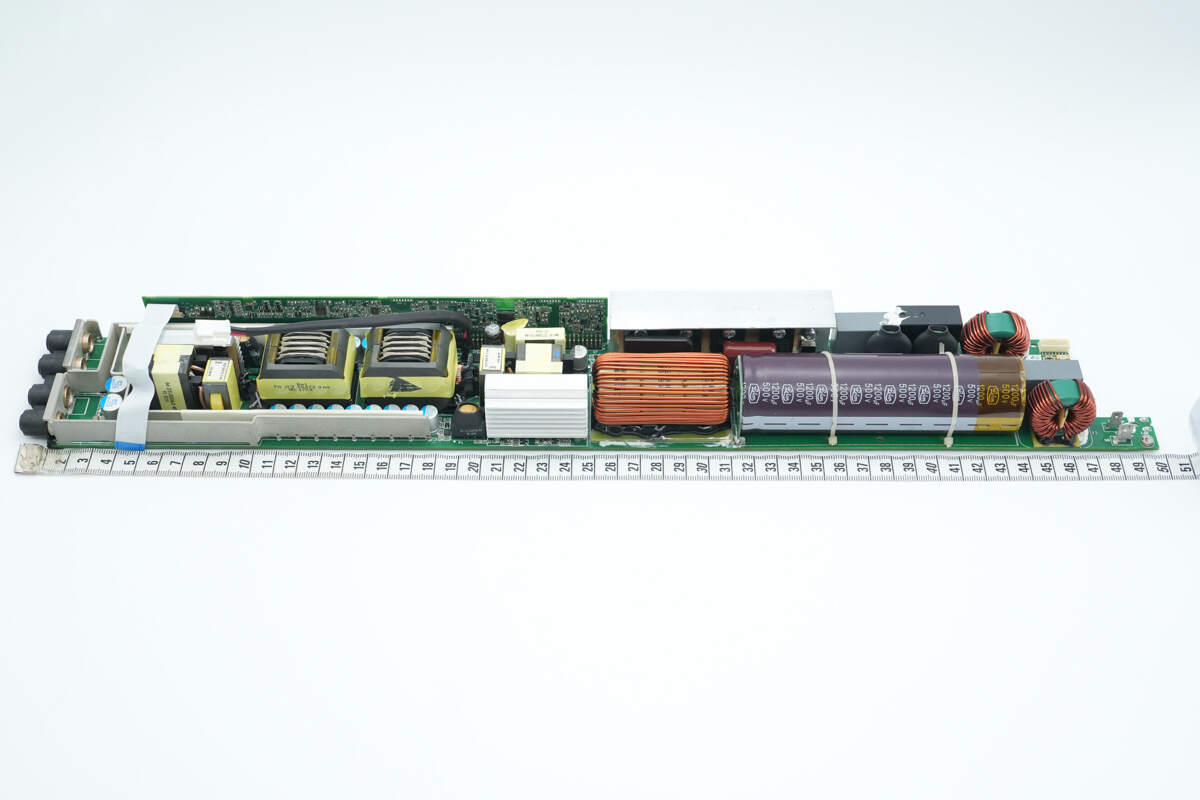

测得PCBA模块长度约为500mm。

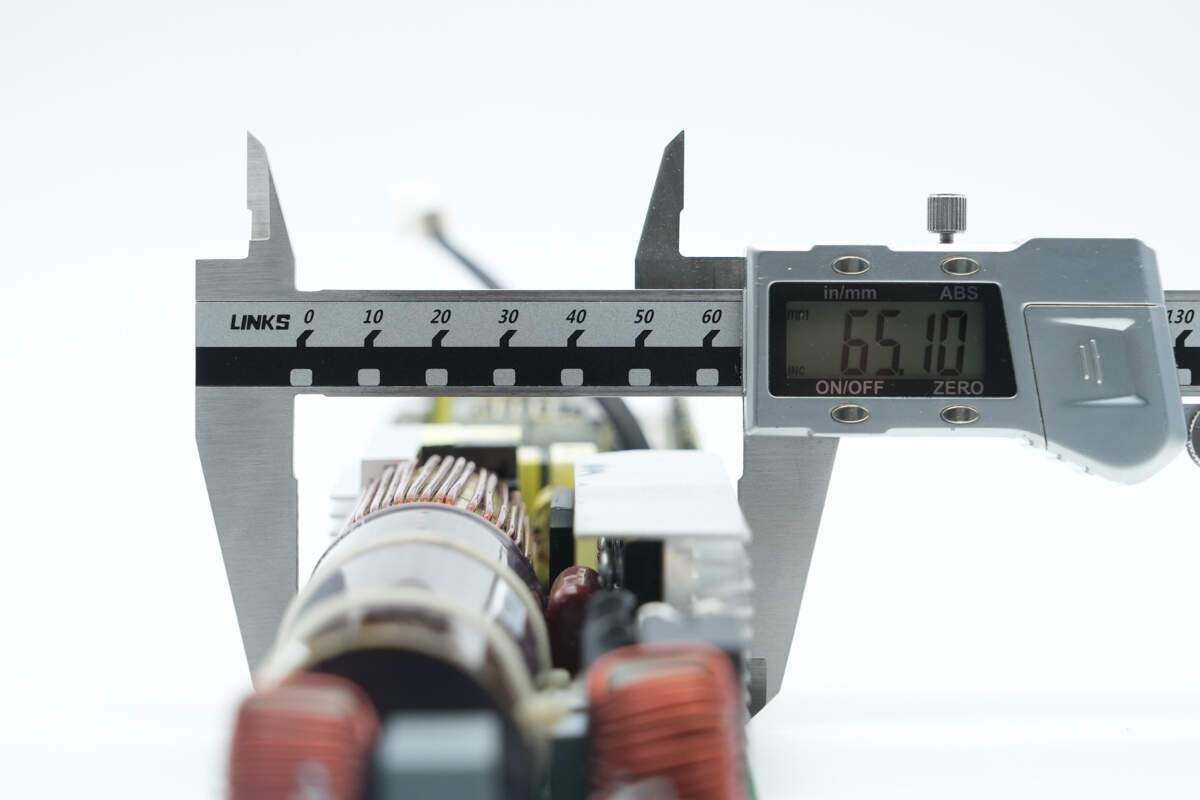

PCBA模块宽度约为65.1mm。

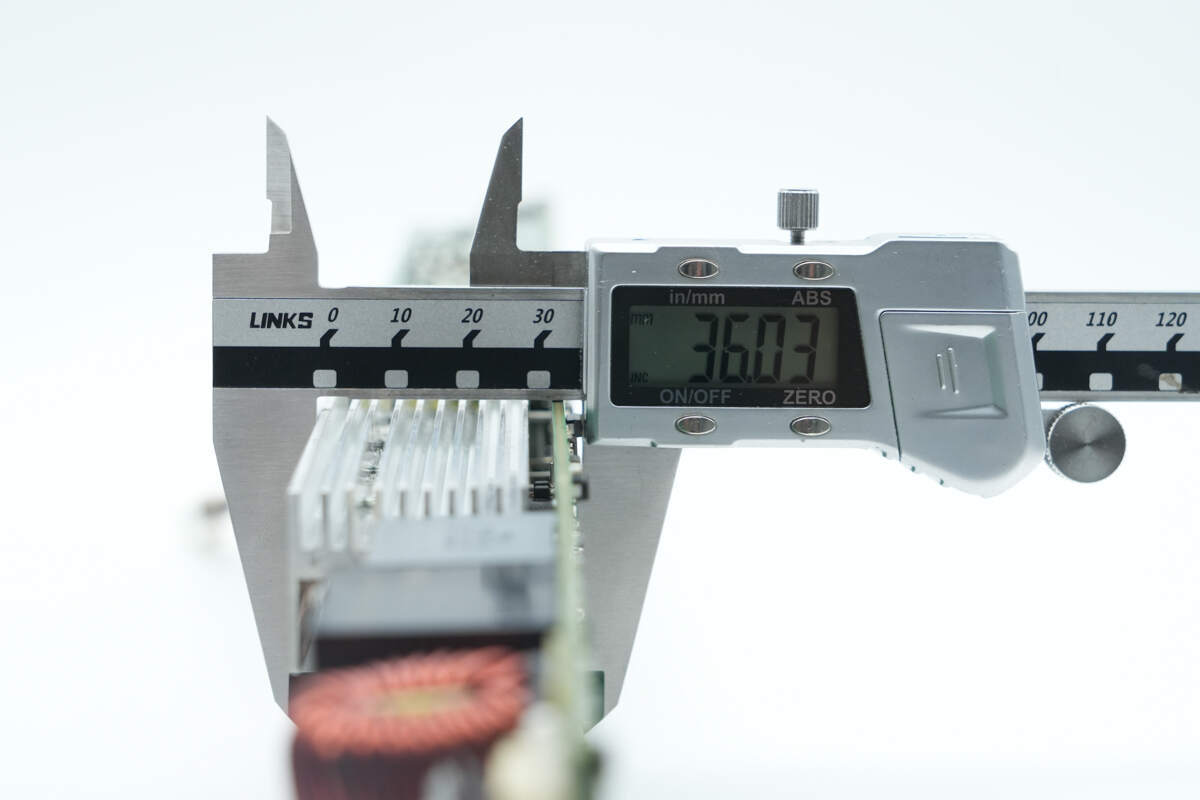

PCBA模块厚度约为36mm。

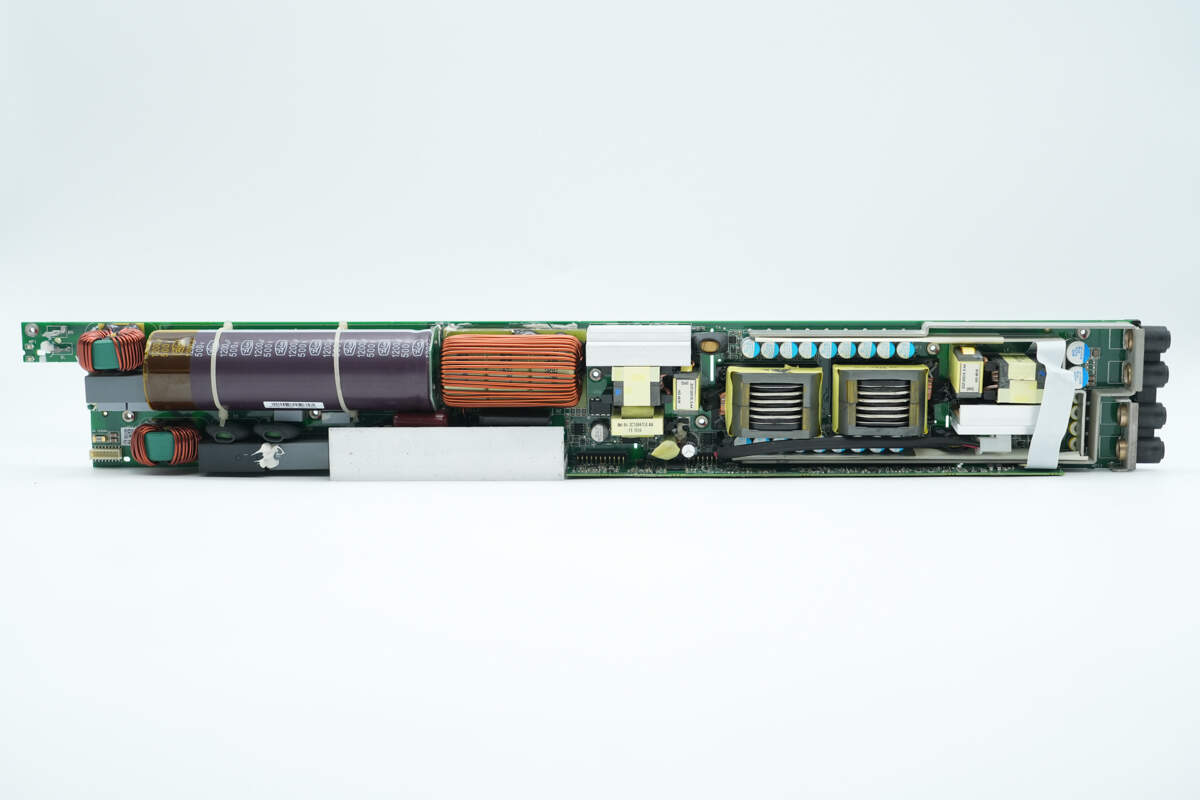

PCBA模块为长条形状，左侧为交流输入端，设有共模电感，安规X2电容，继电器，薄膜滤波电容。上方设有高压滤波电容和PFC电感，下方散热片为PFC开关管散热。

右侧设有两个变压器，变压器上下两侧设有滤波电容和连接铜条，变压器左侧和右侧设有散热片为开关管散热，中间位置散热片下方为待机电源电路。

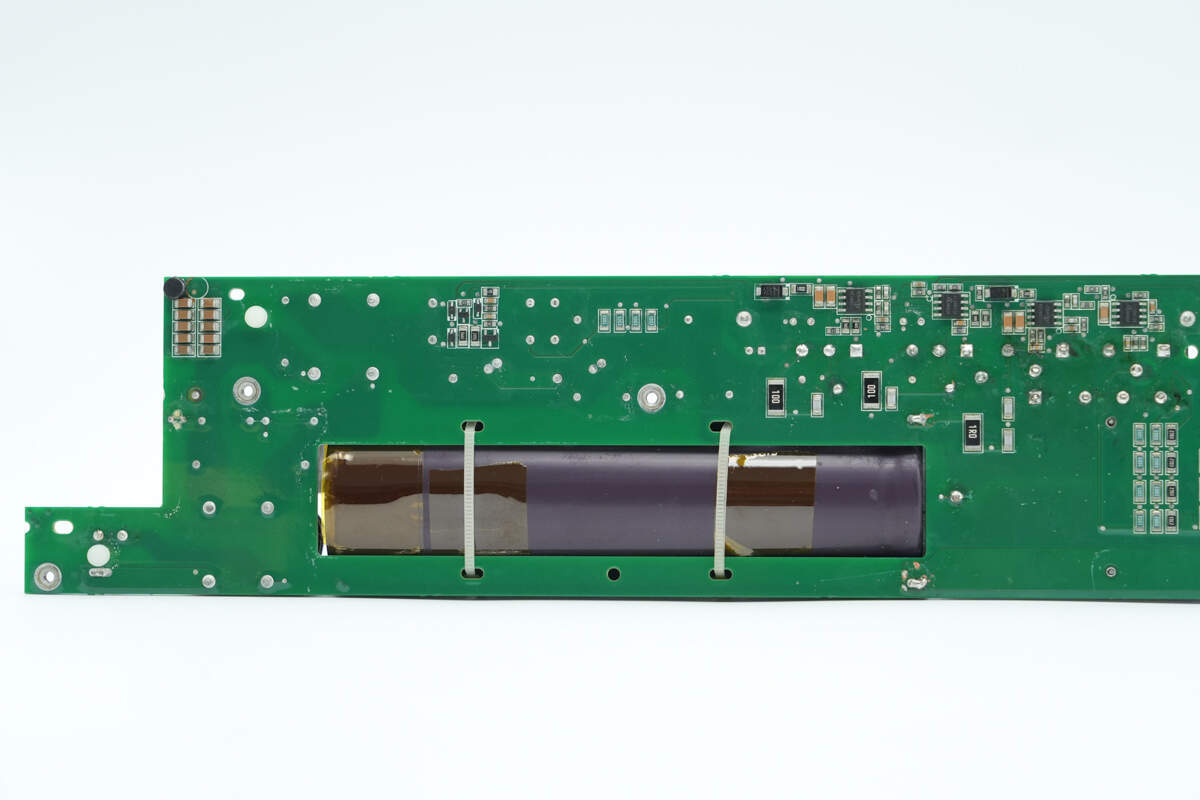

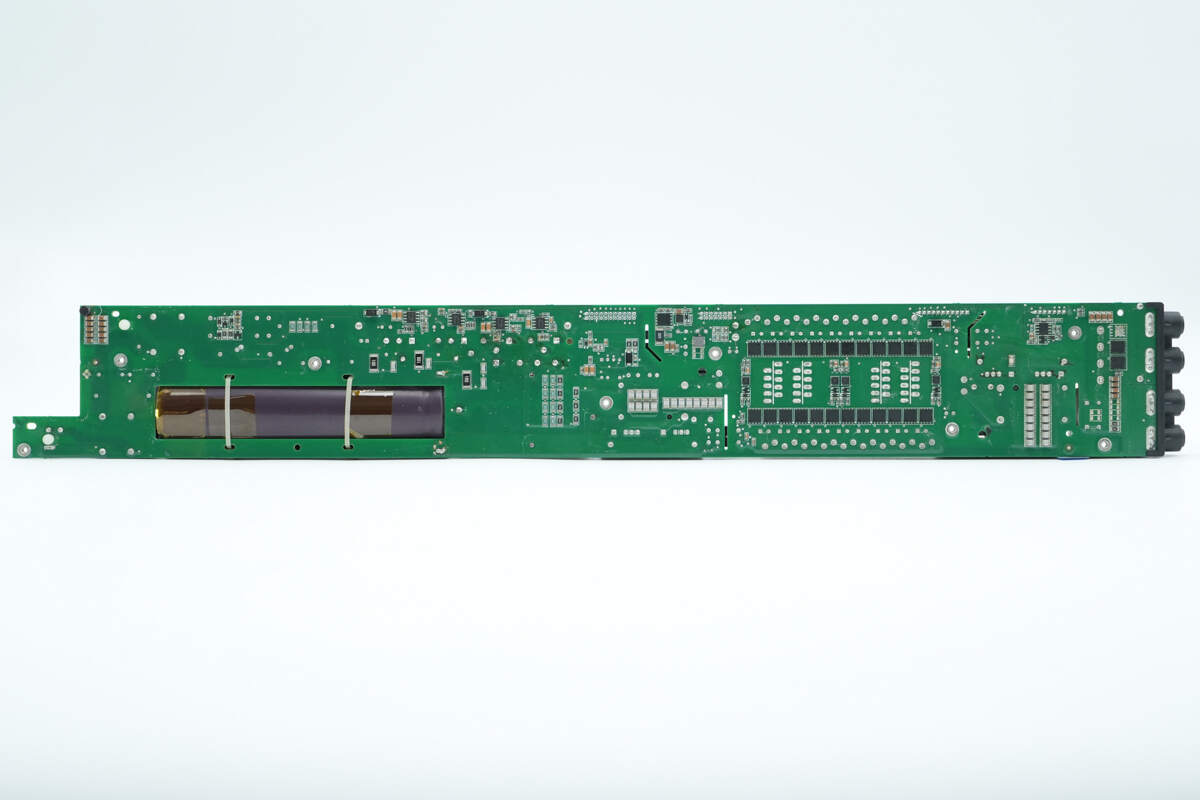

PCBA模块背面一览，左侧设有高压滤波电容和隔离驱动器，右侧设有同步整流管和驱动器，谐振电容和运放等元件。

输入端设有共模电感，安规X2电容和Y电容。NTC热敏电阻外套热缩管绝缘，高压电解电容使用扎带固定。

共模电感采用漆包线绕制，底部设有电木板绝缘。

安规X2电容来自厦门法拉电子，规格为2.2μF。

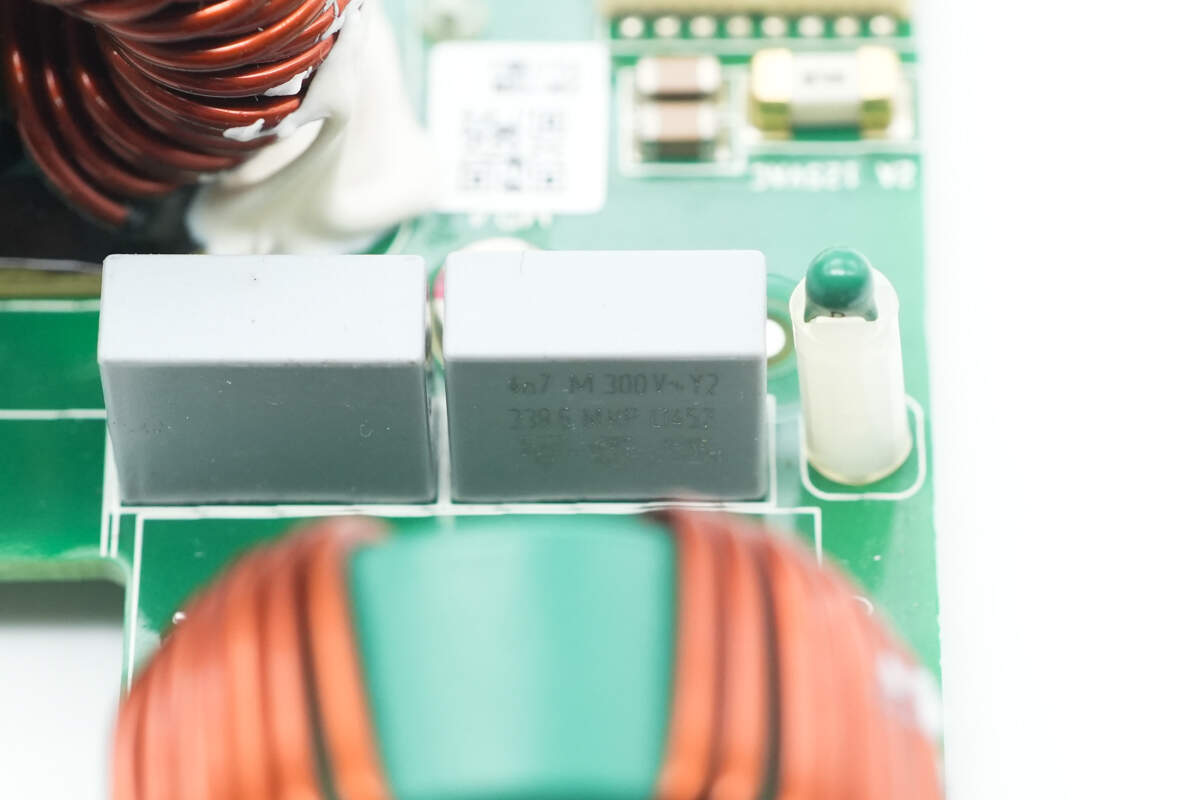

两颗薄膜Y电容和热敏电阻特写。

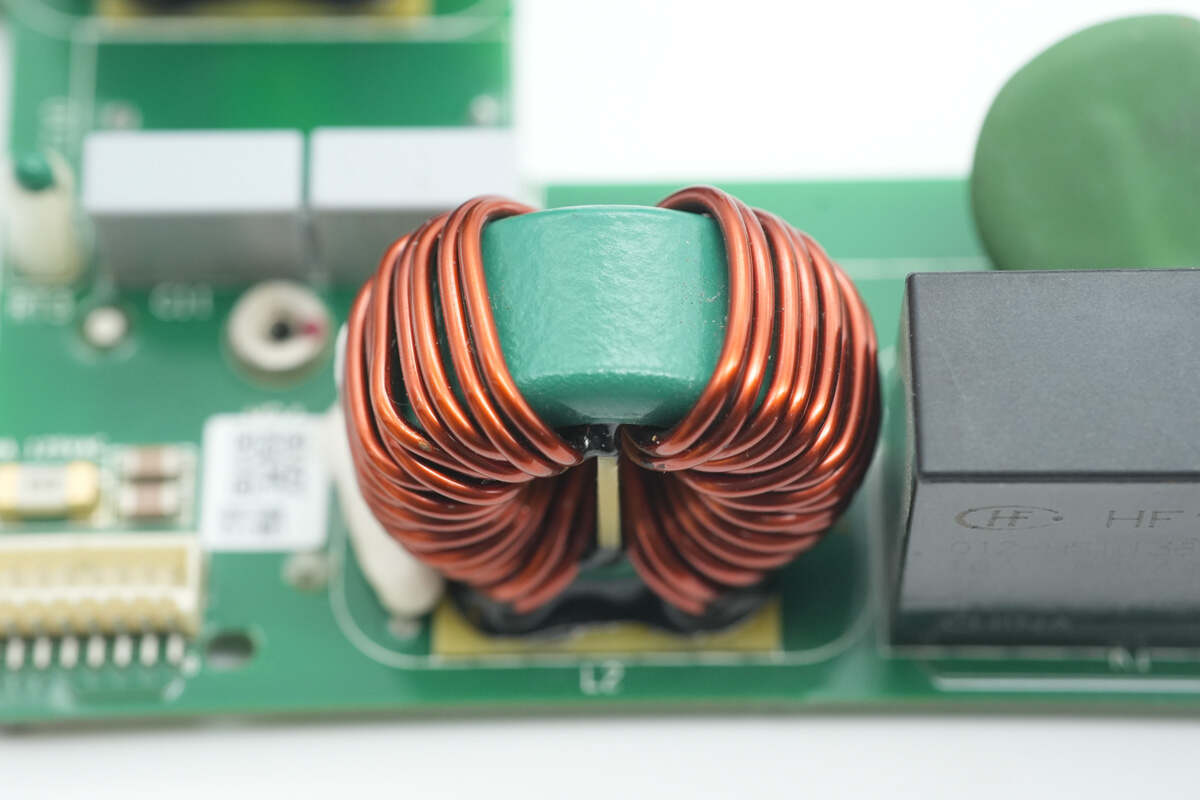

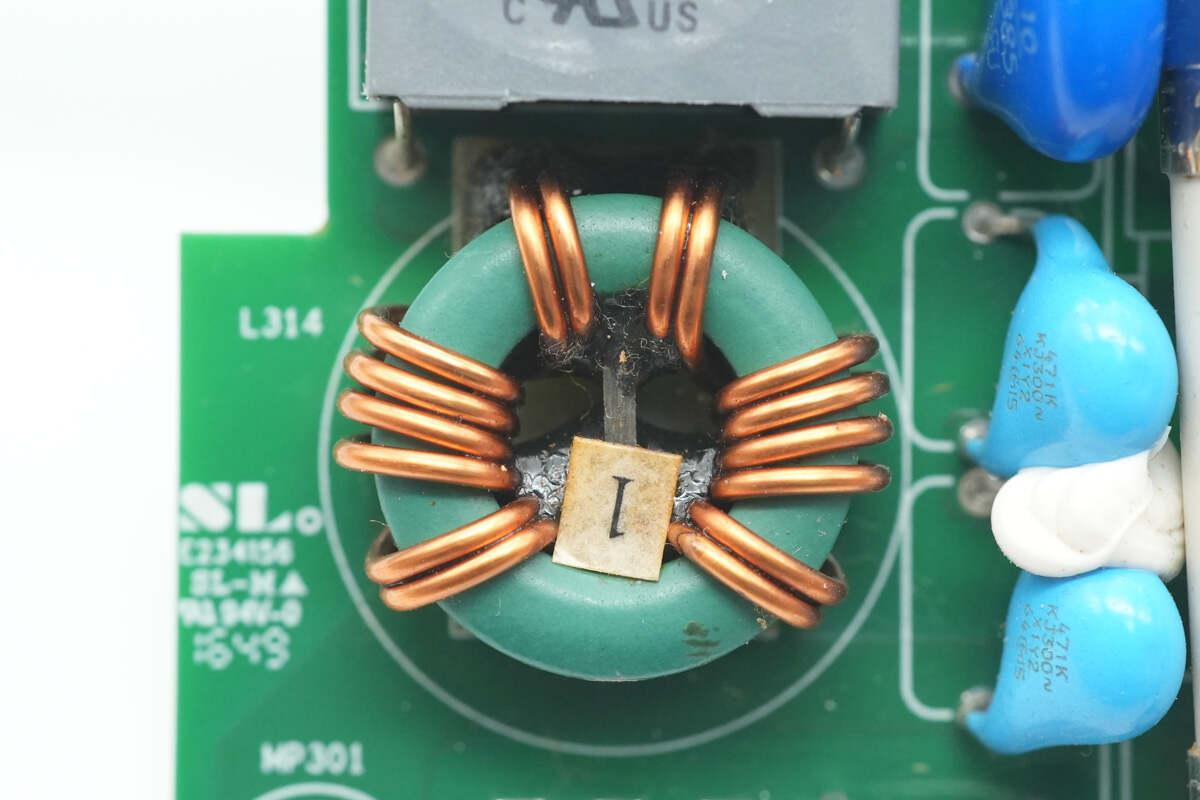

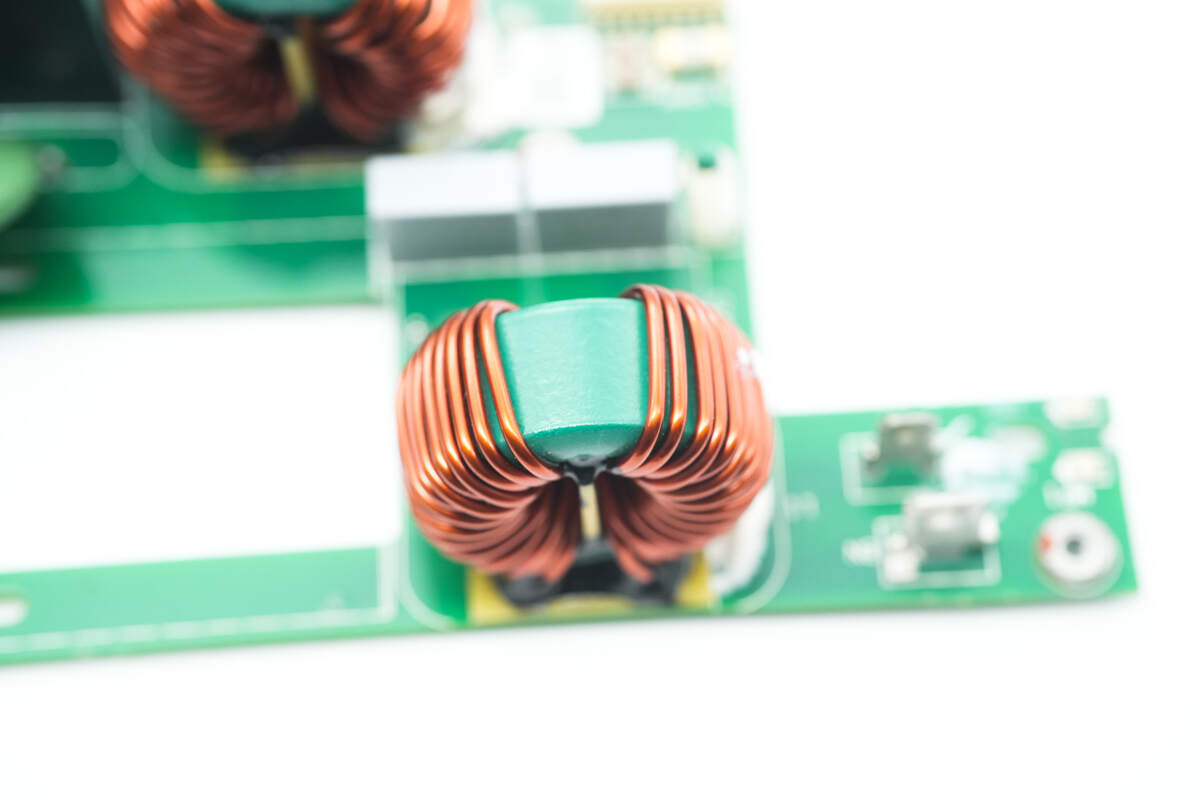

共模电感采用漆包线绕制，底部设有电木板绝缘。

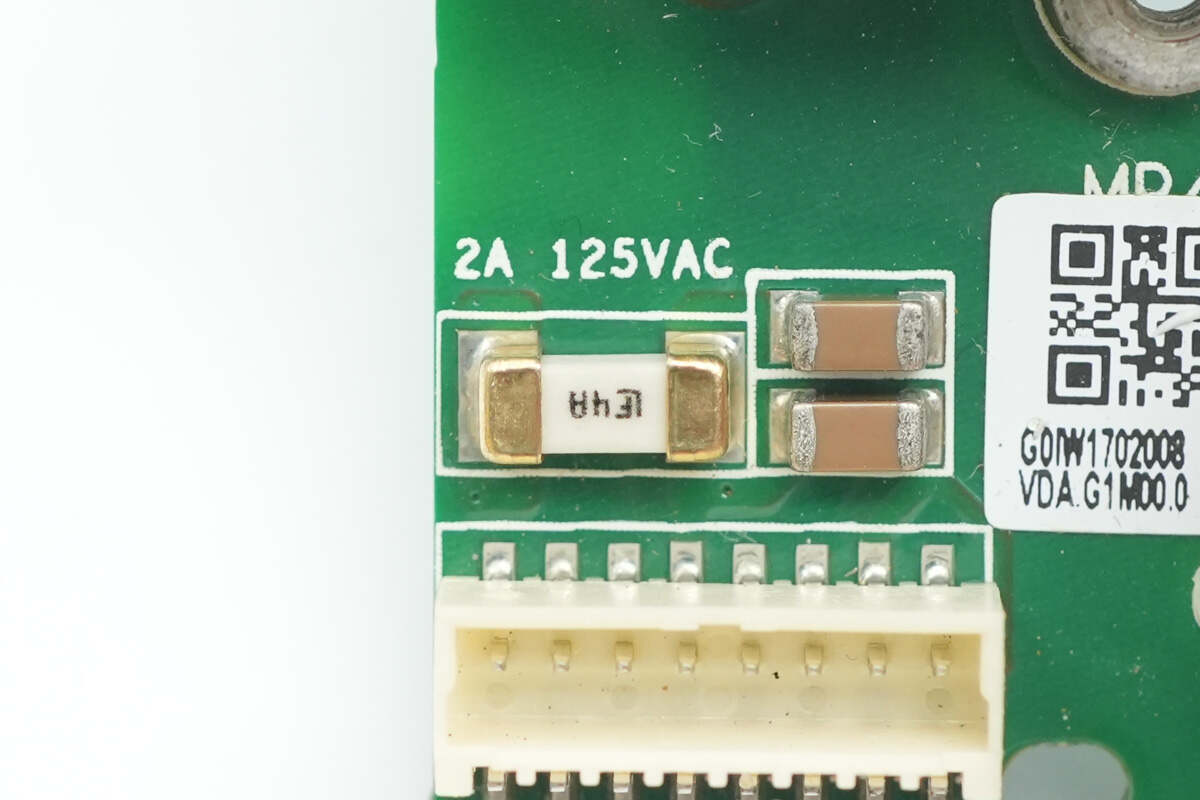

共模电感左侧设有贴片保险丝和散热风扇连接器。

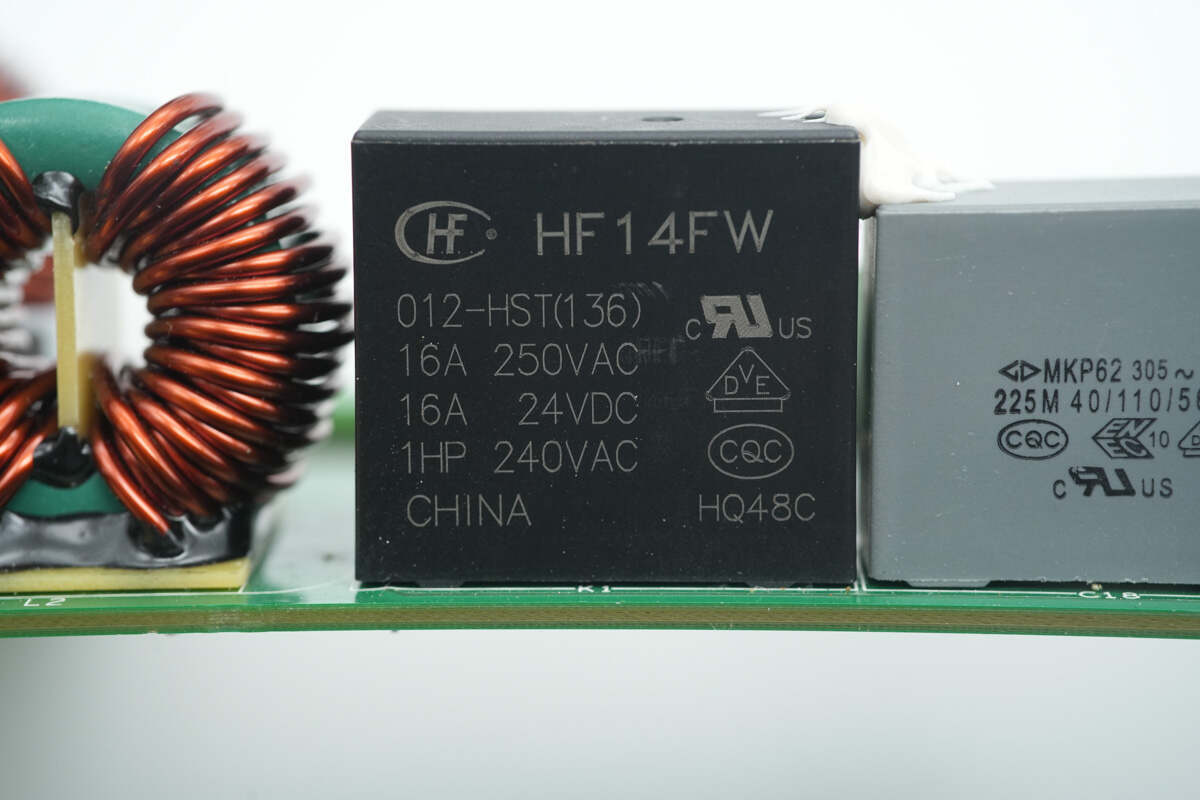

继电器来自宏发，型号HF14FW/012-HST，继电器内置一组常开触点，触点容量为16A，线圈电压为12V。

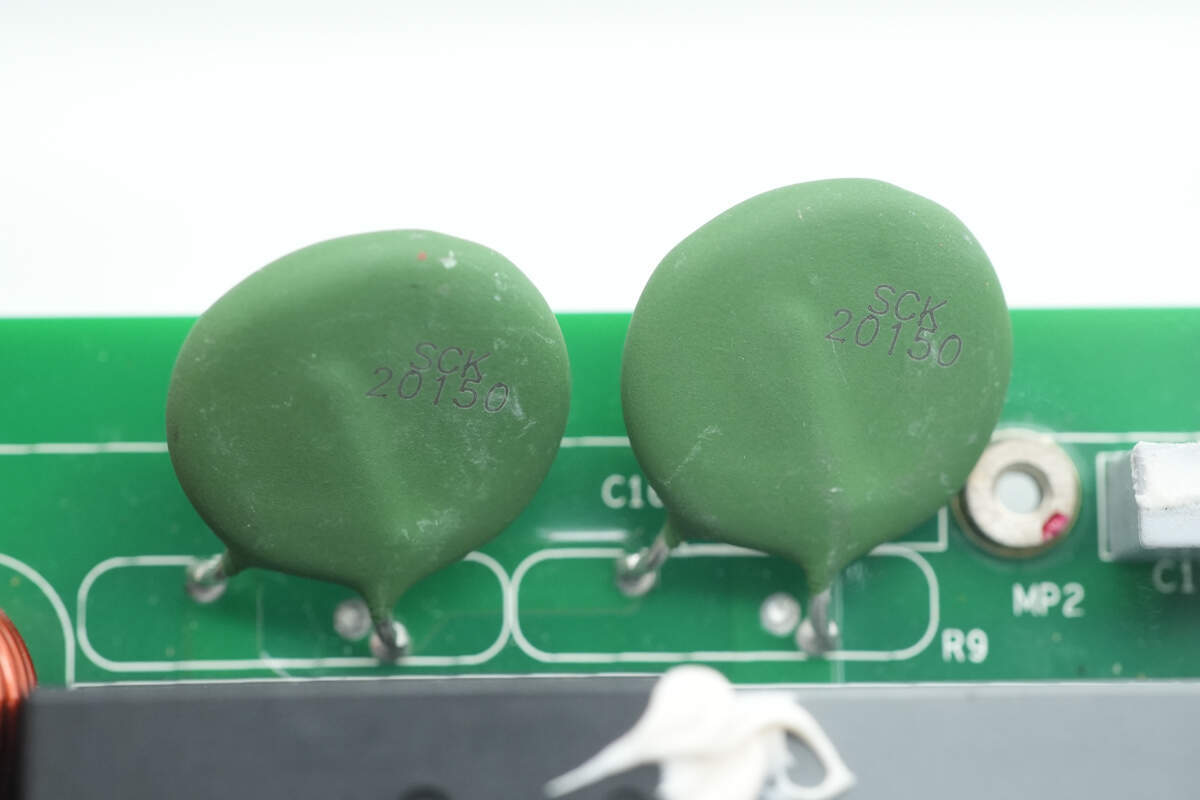

两颗NTC热敏电阻串联，用于抑制上电的浪涌电流。

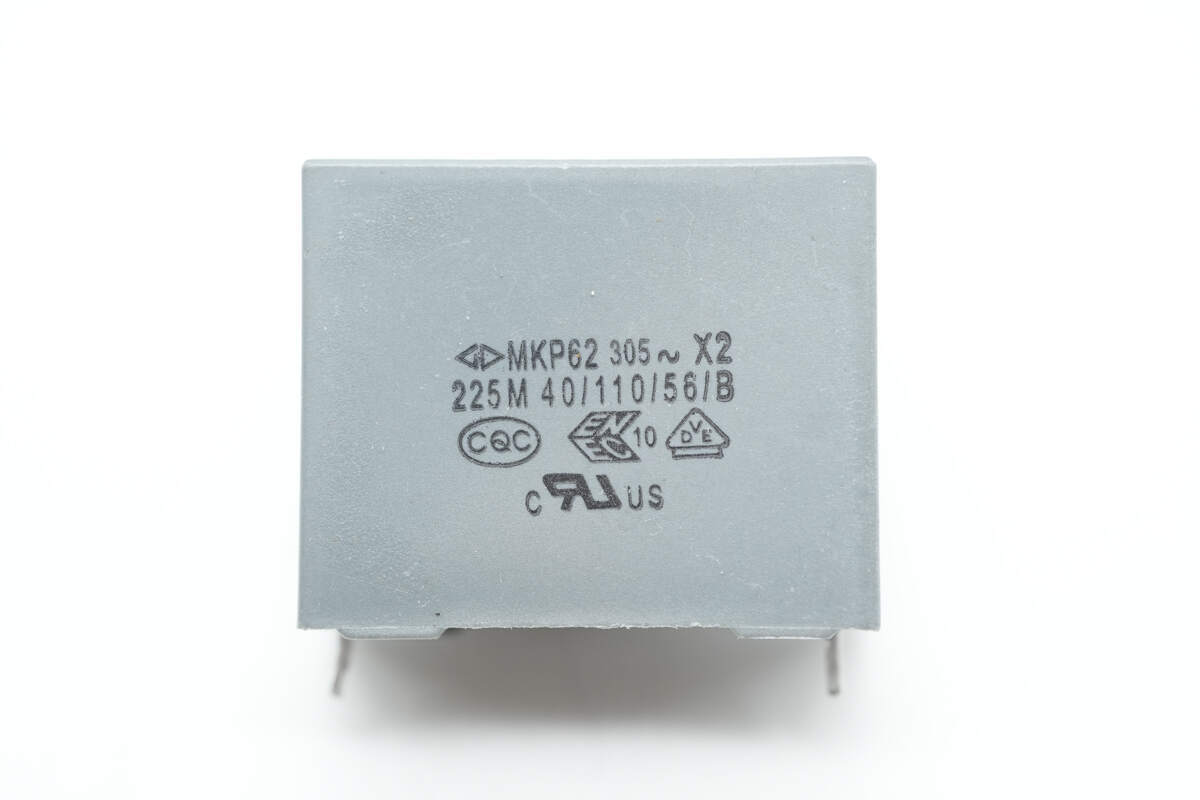

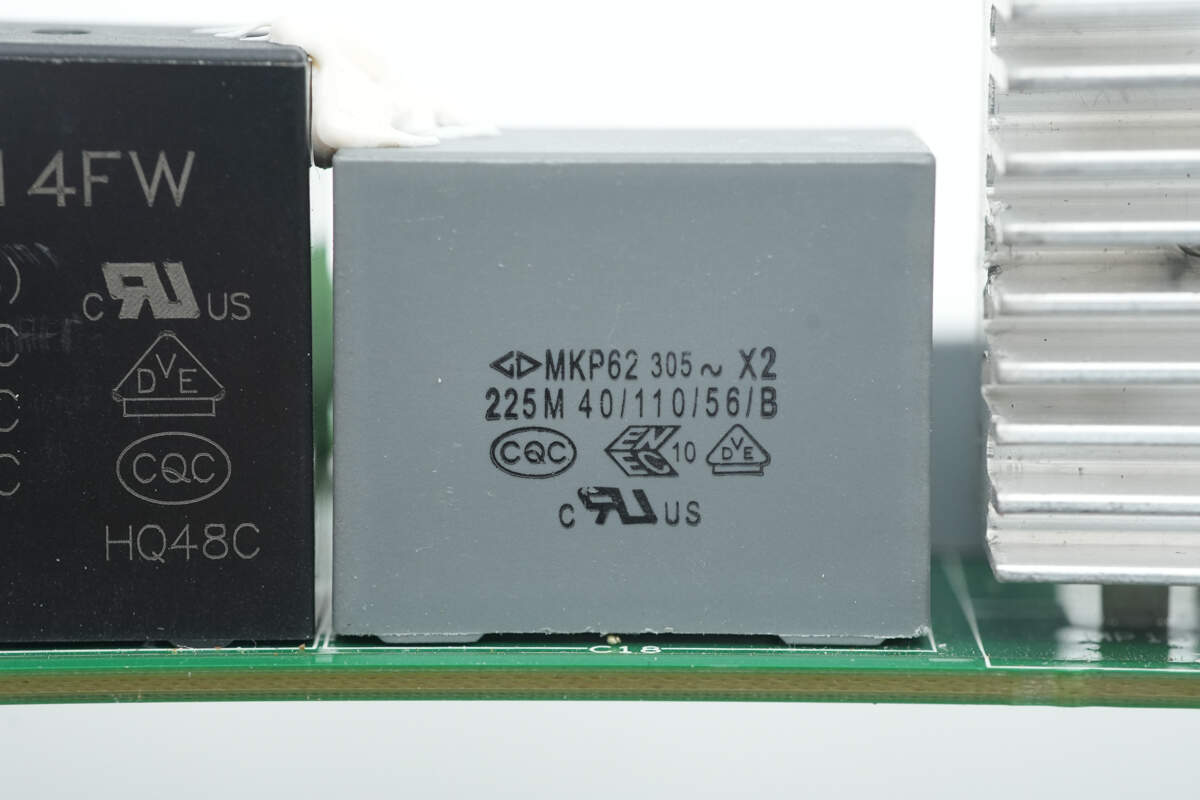

安规X2电容规格为2.2μF。

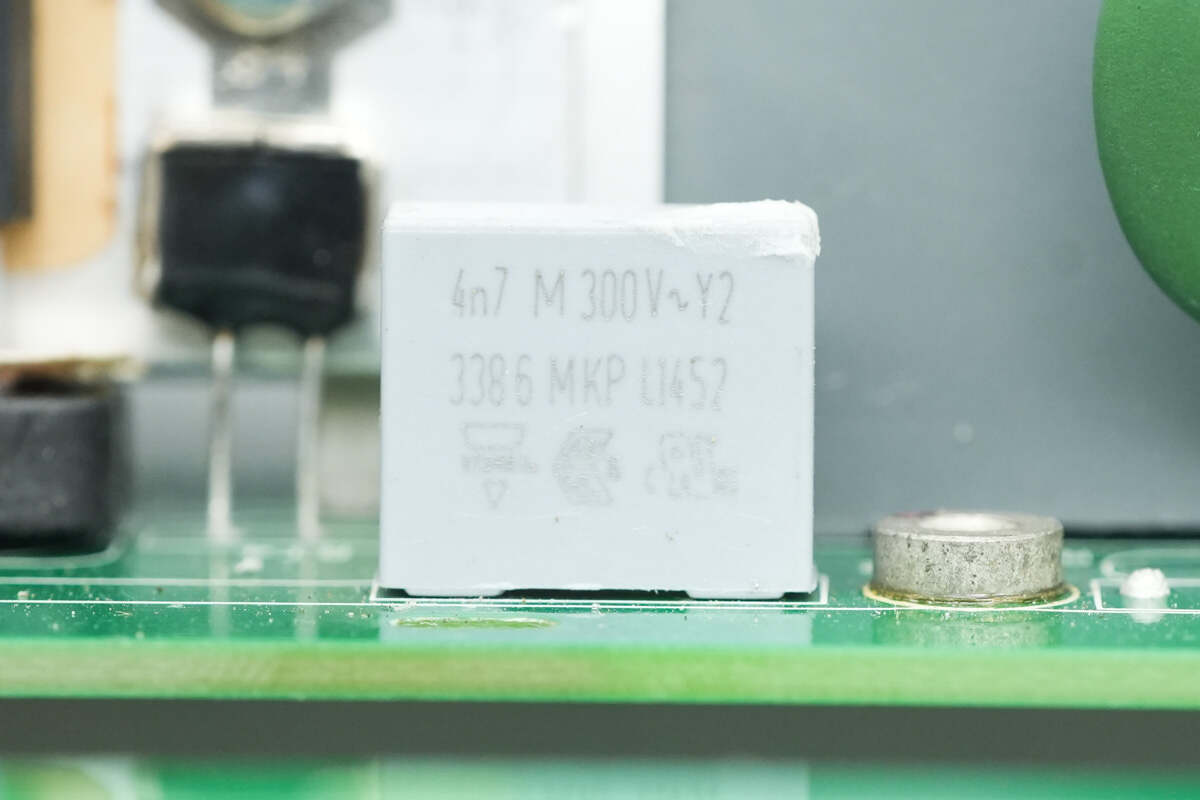

薄膜Y电容特写。

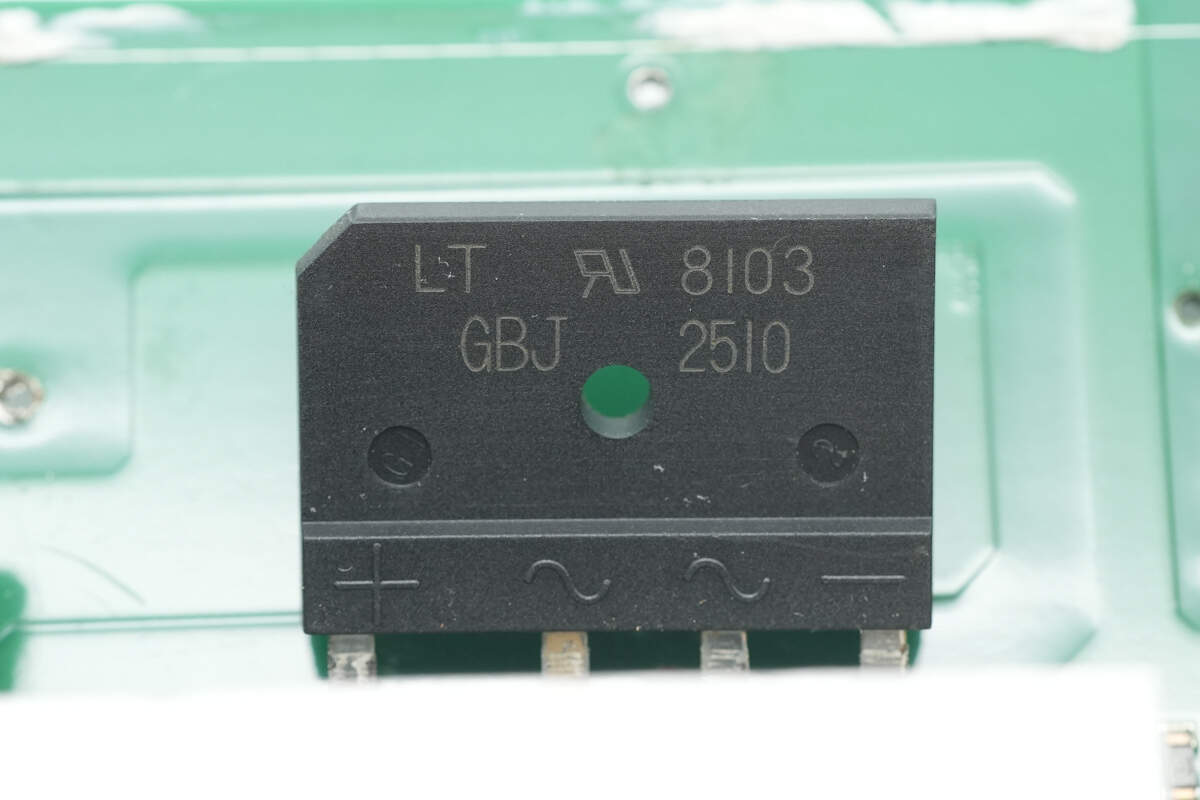

整流桥来自光宝，型号GBJ2510，规格为1000V 25A，采用GBJ封装。

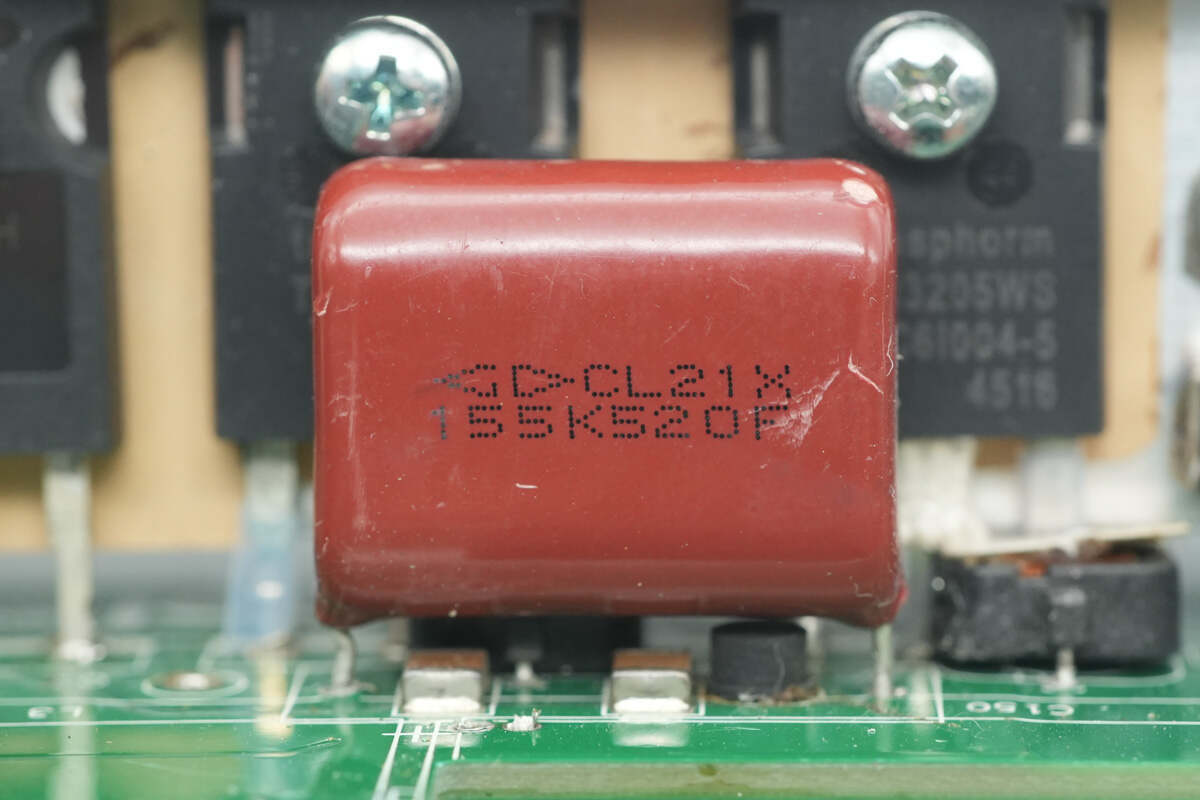

薄膜滤波电容来自厦门法拉电子，规格为1.5μF520V。

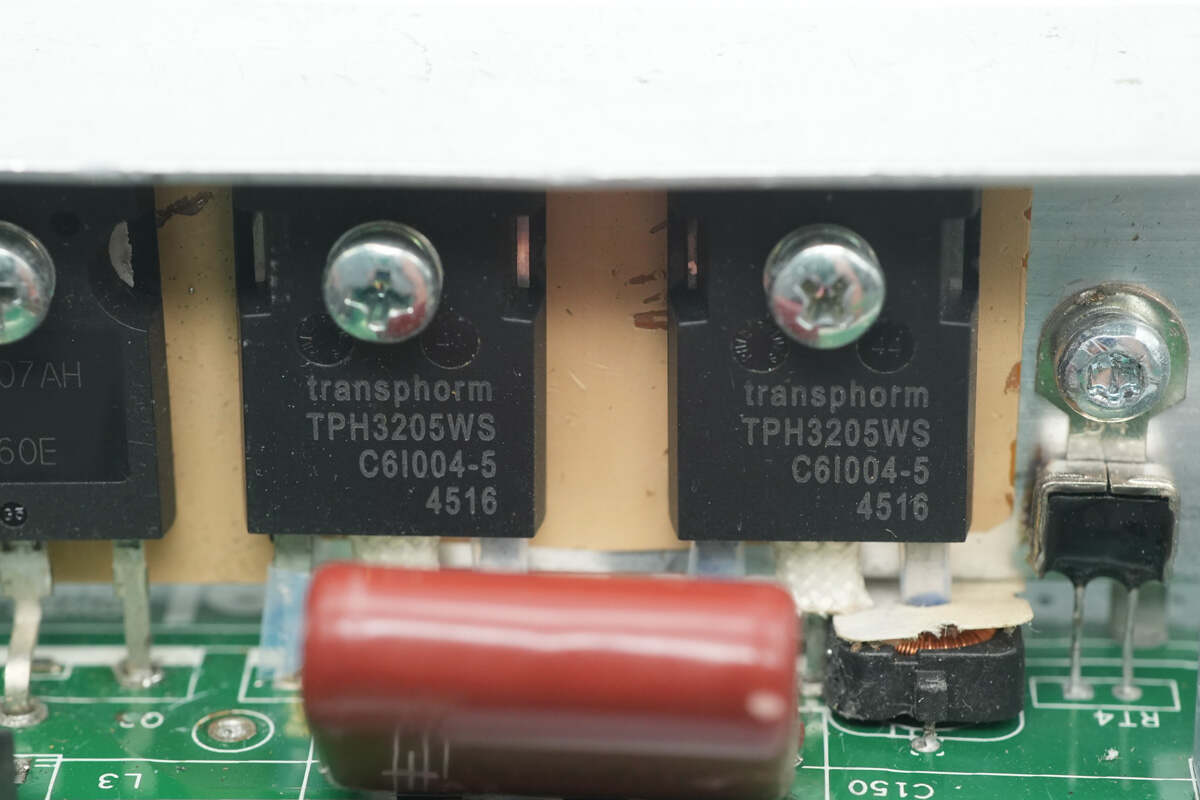

氮化镓开关管来自瑞萨，型号TPH3205WS，耐压600V，导阻52mΩ，采用TO-247 3L封装，用于图腾柱PFC快速半桥，引脚设有电流互感器。

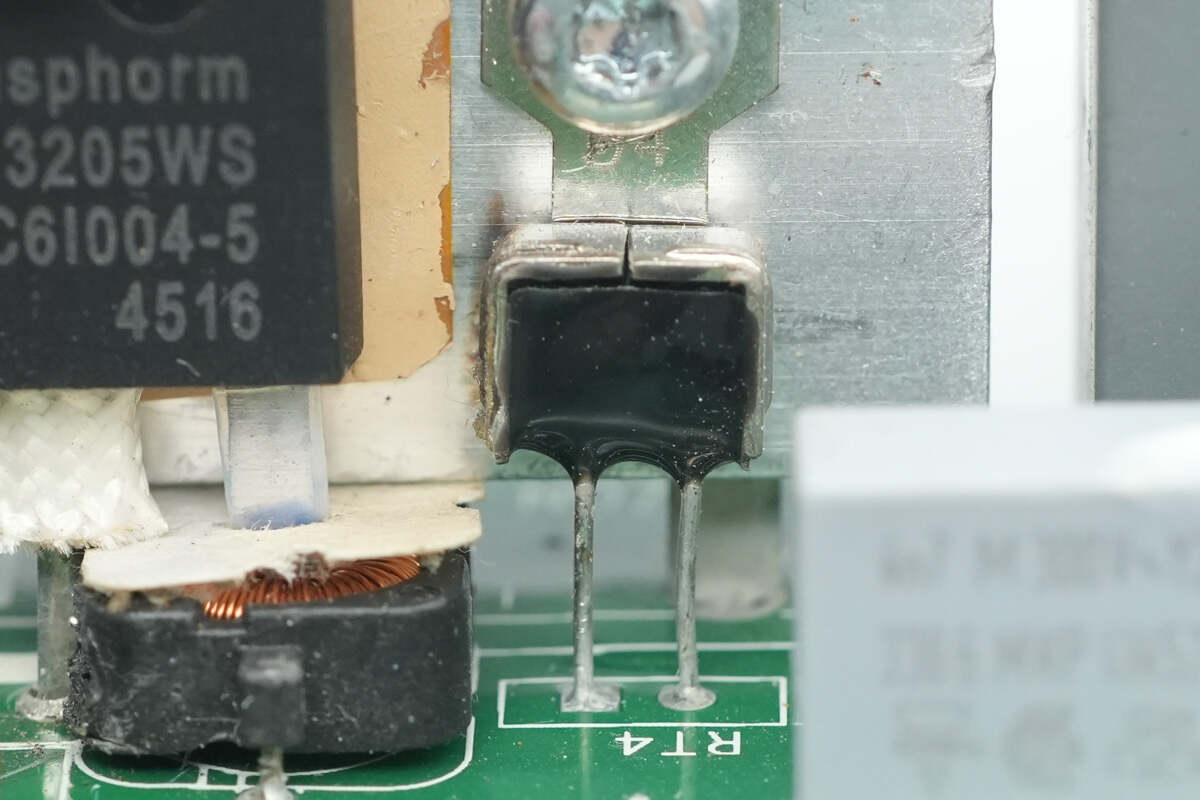

检测散热片温度的热敏电阻特写。

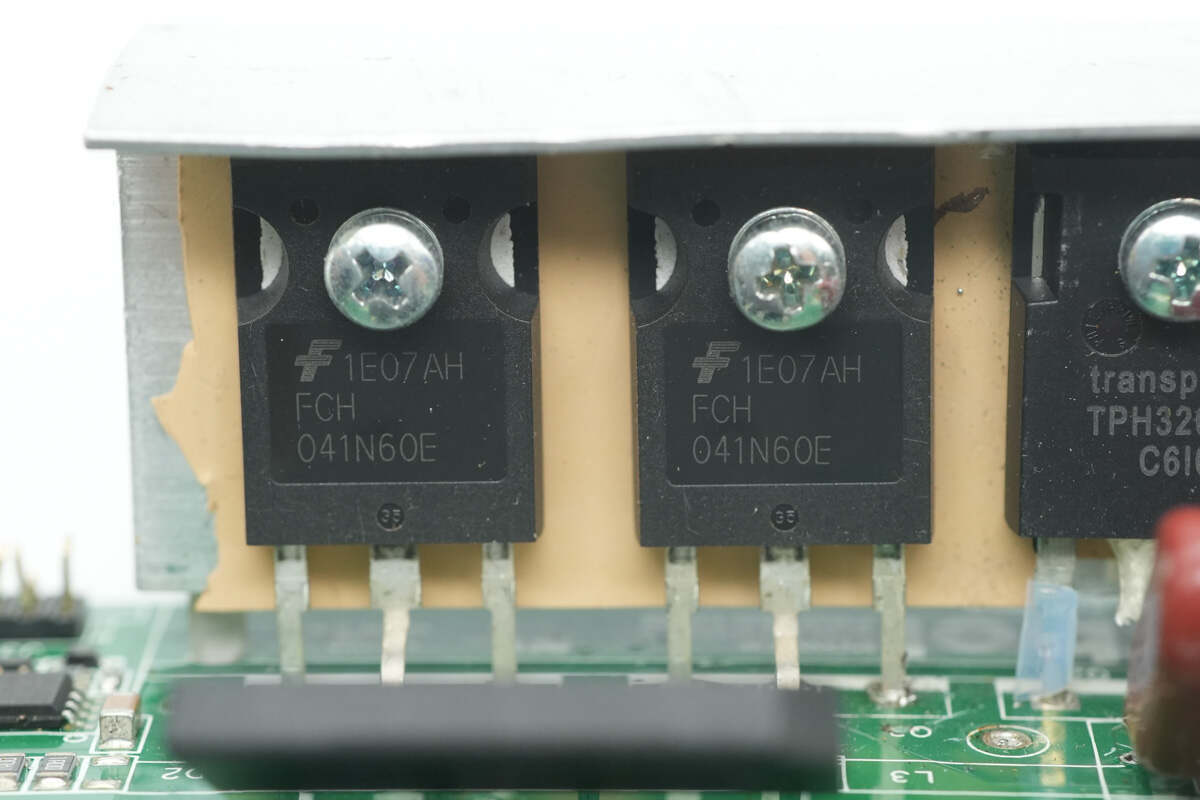

慢速半桥开关管来自安森美，型号FCH041N60E，NMOS，耐压600V，导阻41mΩ，采用TO-247封装。

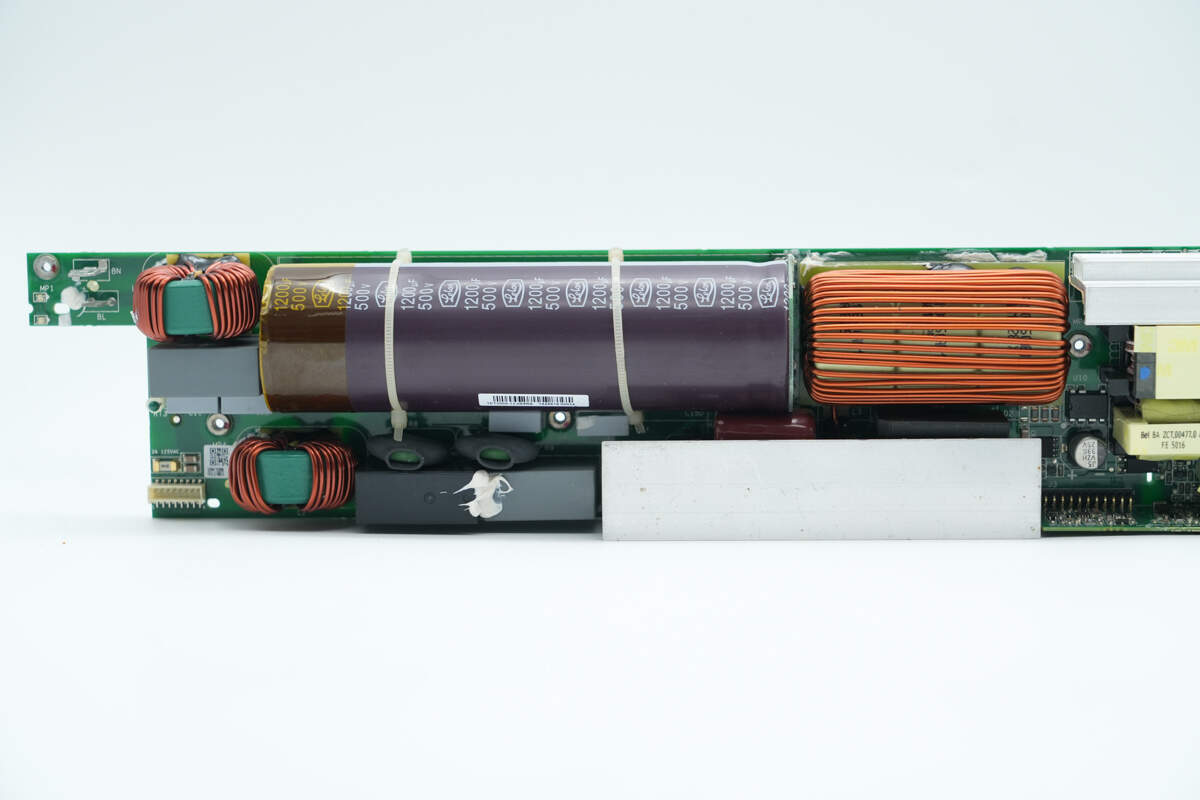

高压滤波电容使用扎带固定，右侧设有隔离驱动器。

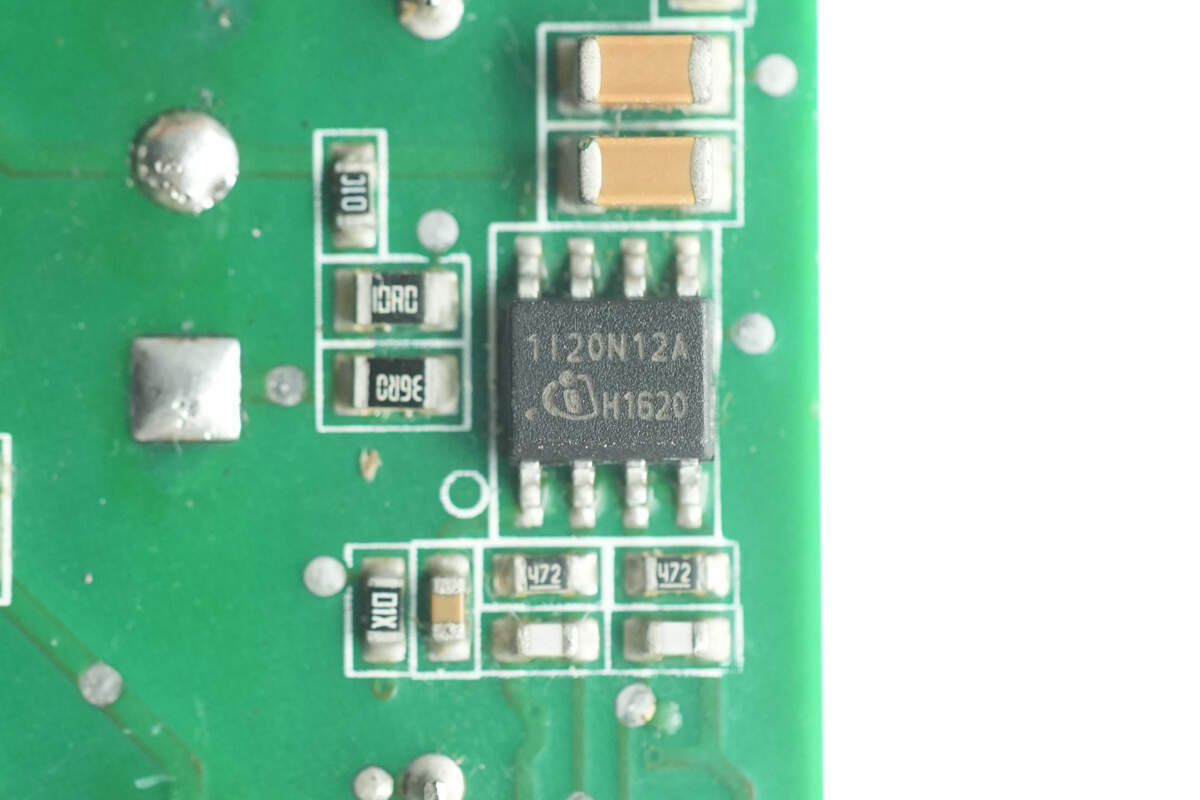

图腾柱PFC开关管驱动器来自英飞凌，丝印1I20N12A，型号1EDI20N12AF，为单通道隔离栅极驱动器，支持600/650/1200V的IGBT，MOS和碳化硅MOS，具备10A峰值电流和轨对轨输出，采用DSO-8封装，共使用四颗对应四颗开关管。

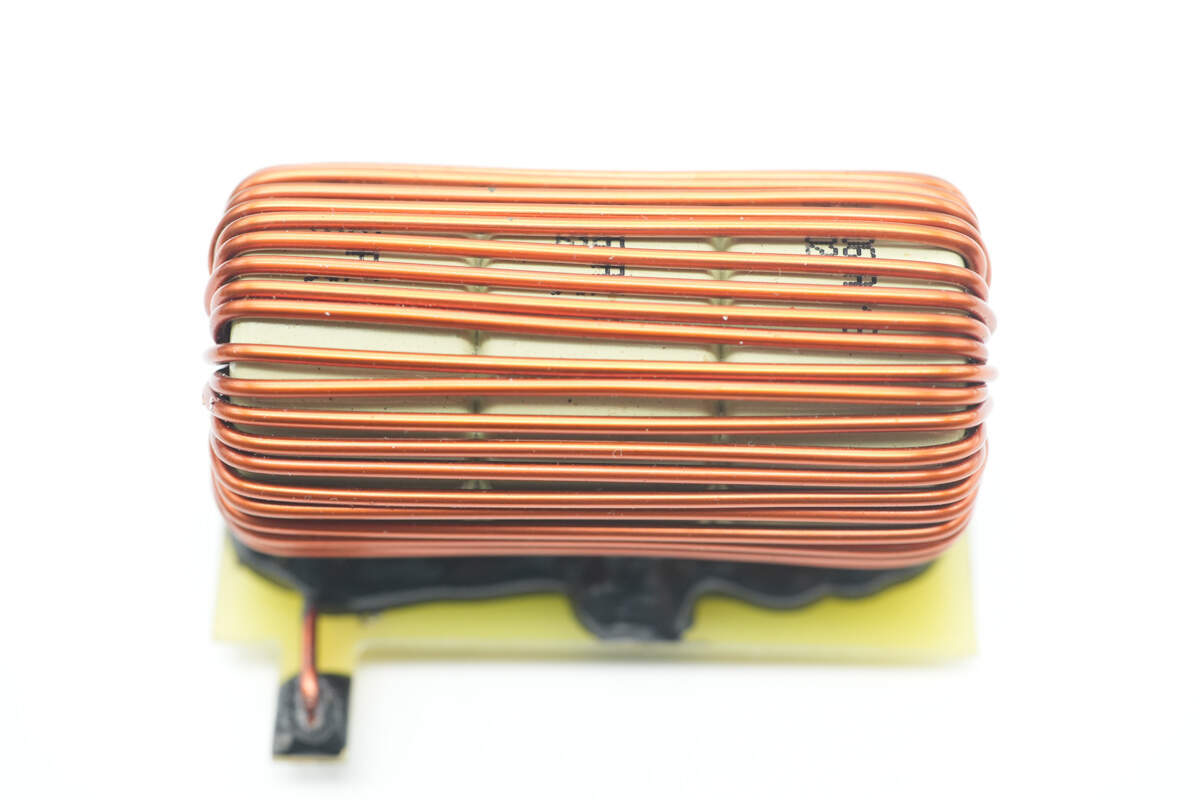

PFC升压电感采用漆包线绕制，底部设有电木板绝缘。

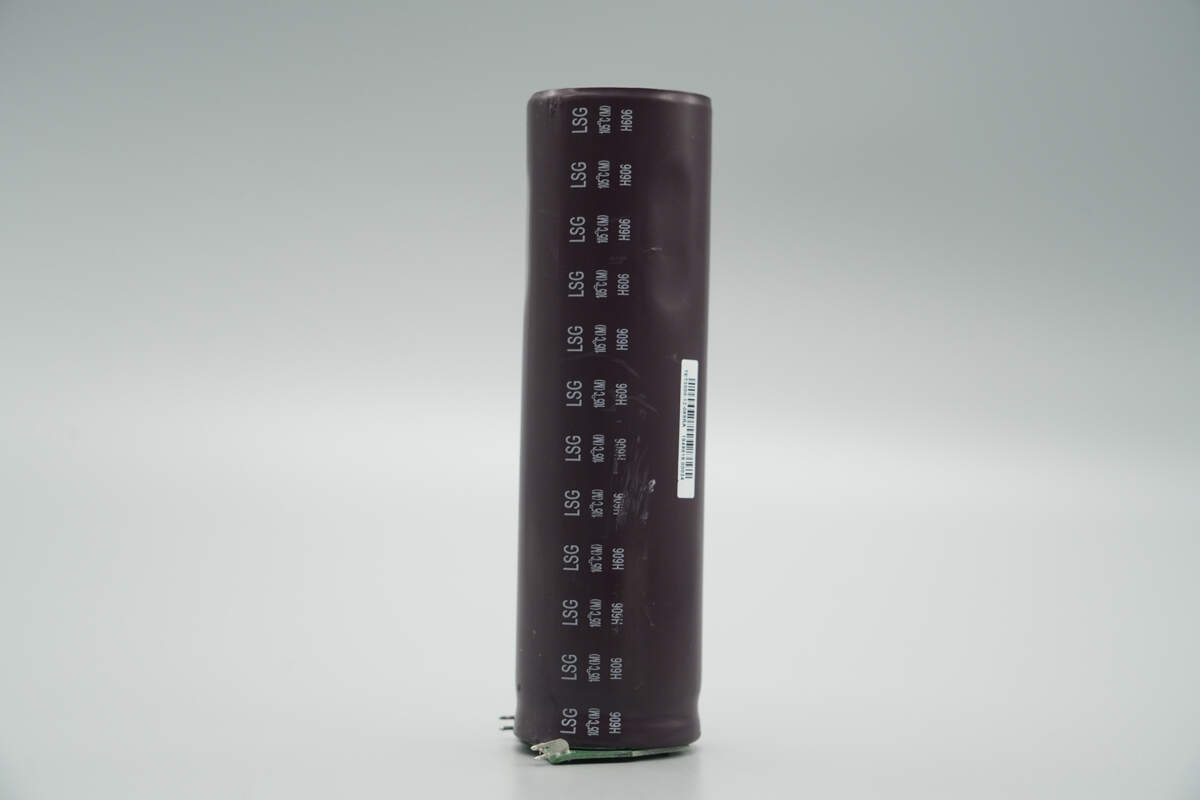

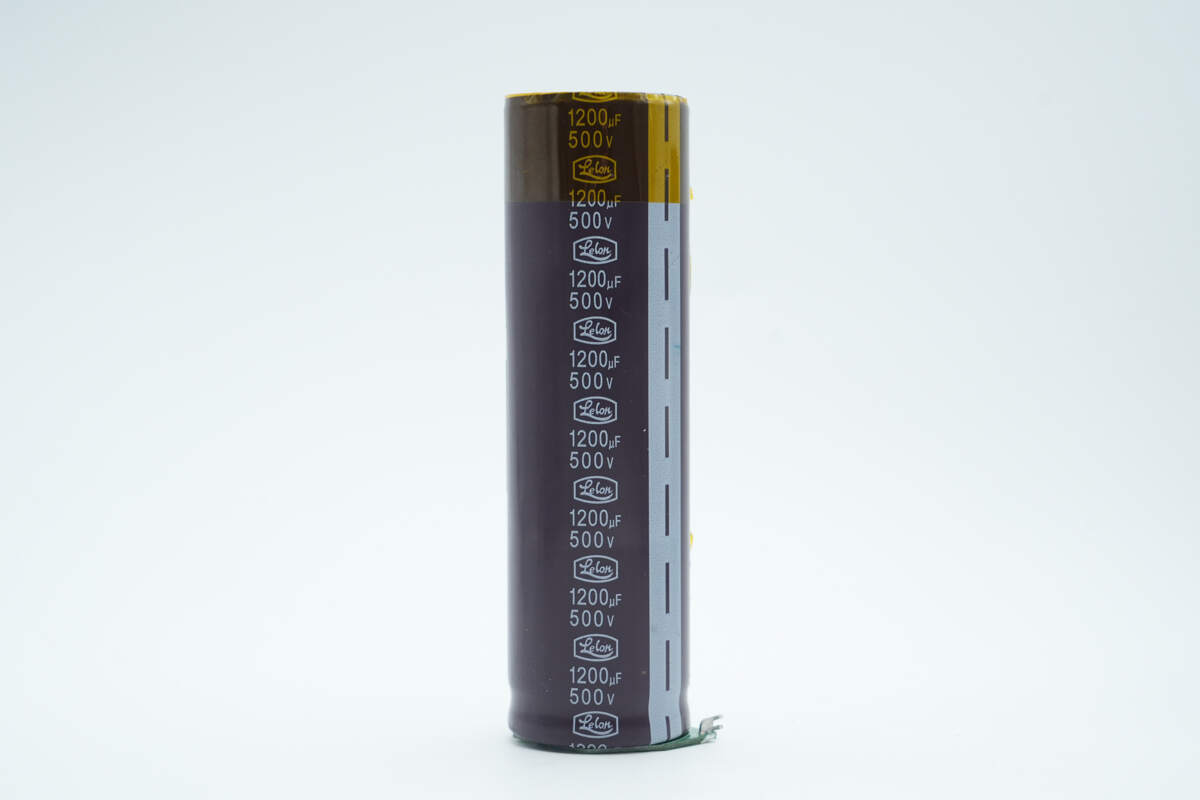

高压滤波电容来自立隆，规格为1200μF500V。

电容为LSG系列，耐热105℃，具备2000小时寿命保证。

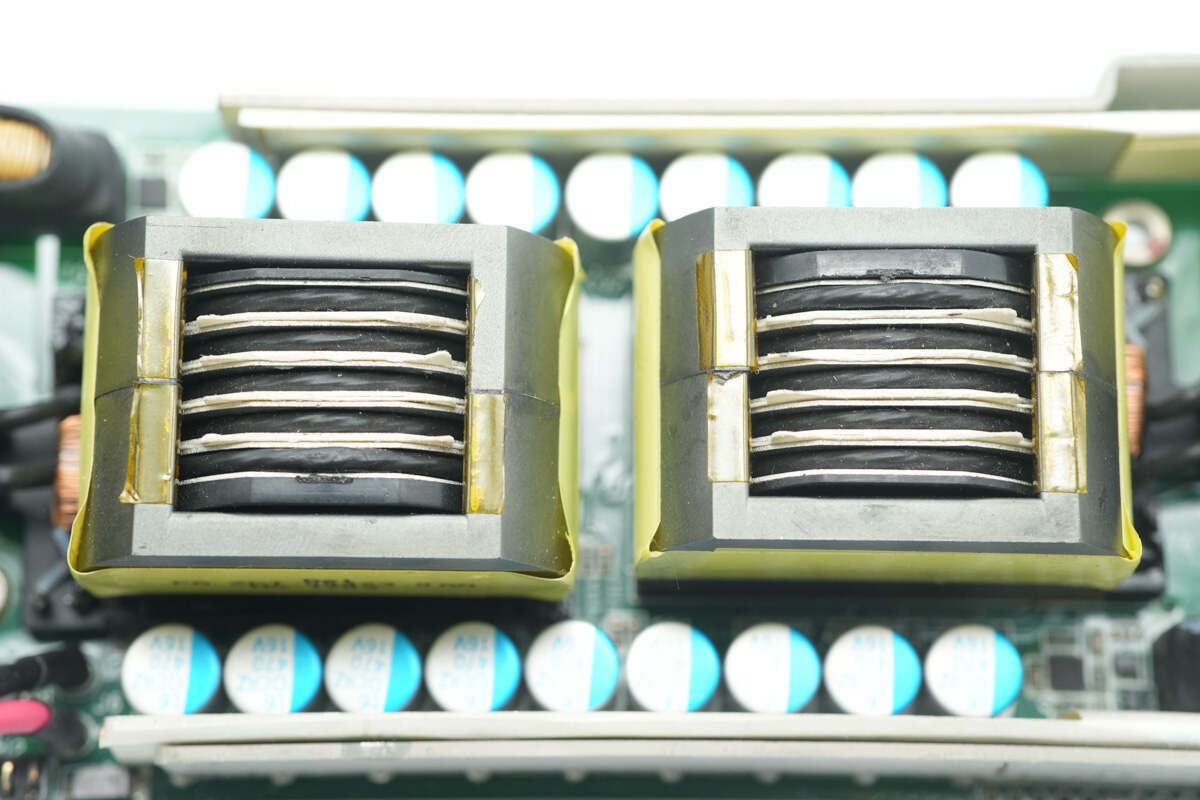

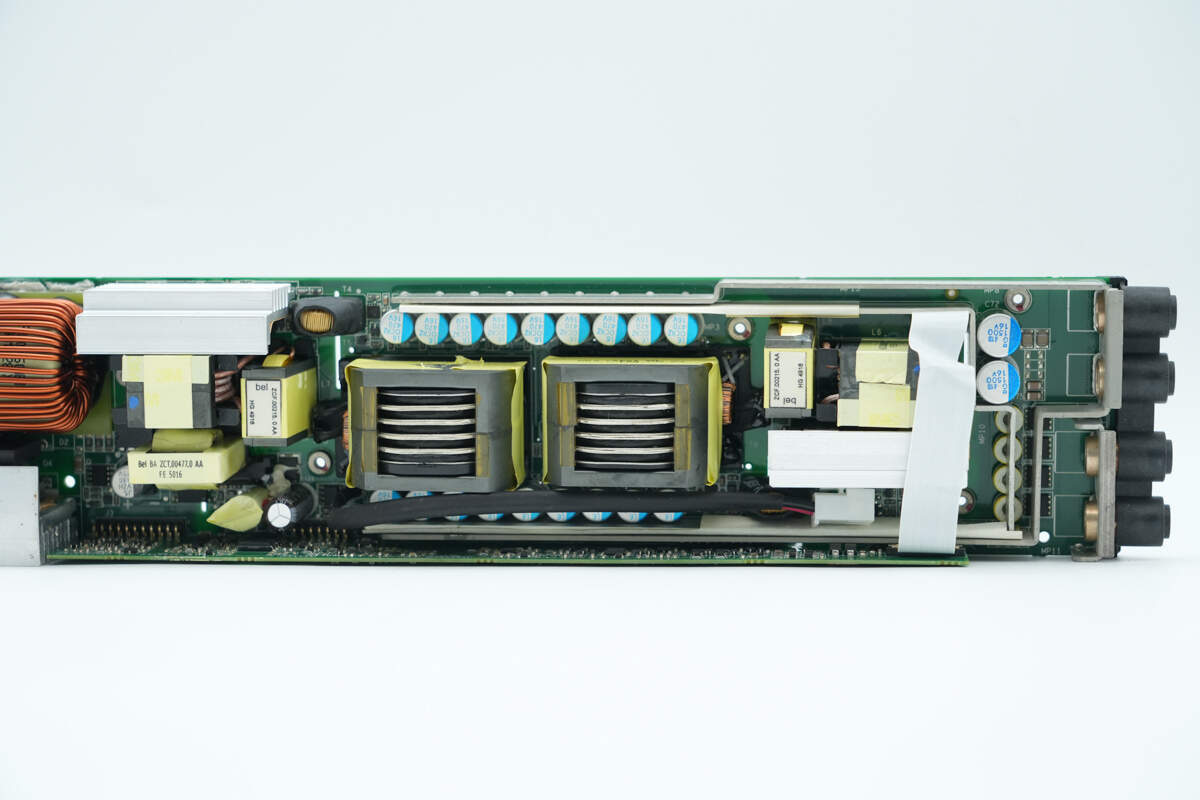

右侧设有两颗LLC变压器，在变压器左右两侧设有开关管和谐振电感。变压器上下两侧设有滤波电容，左下角设有辅助电源变压器。

变压器背面设有同步整流管和驱动器，两侧设有谐振电容。

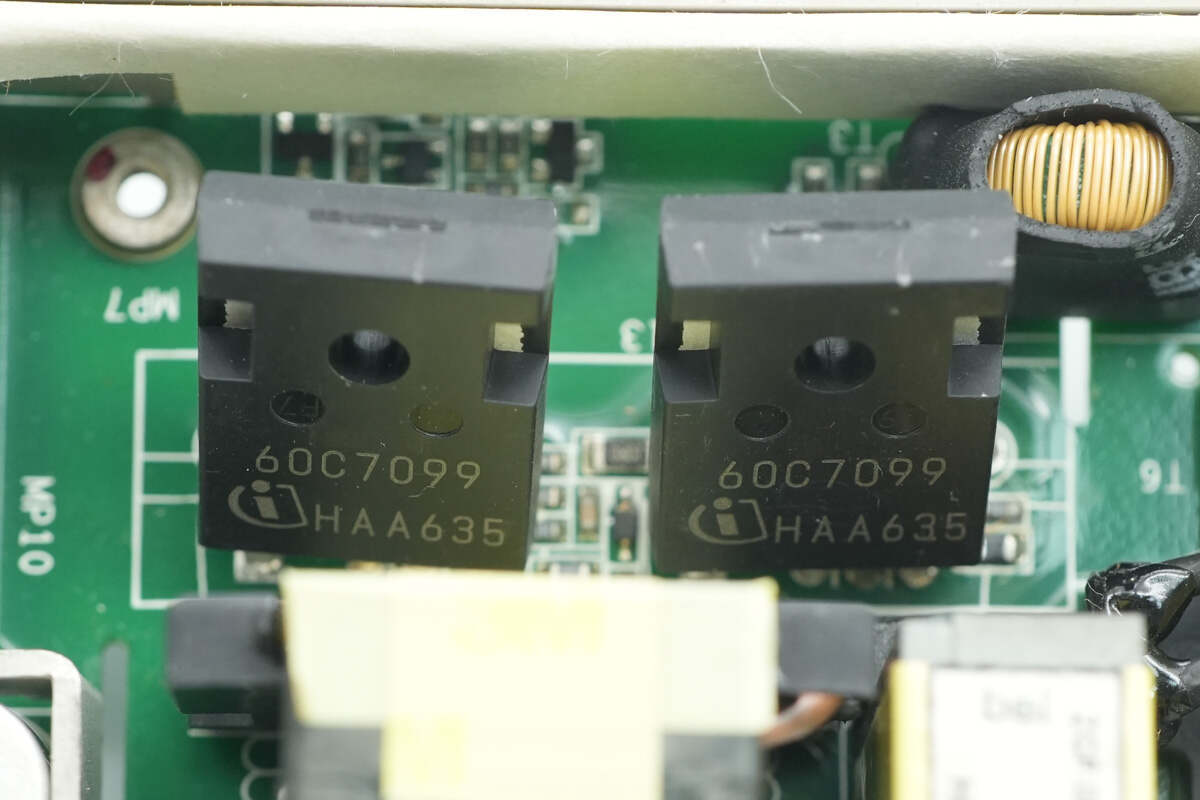

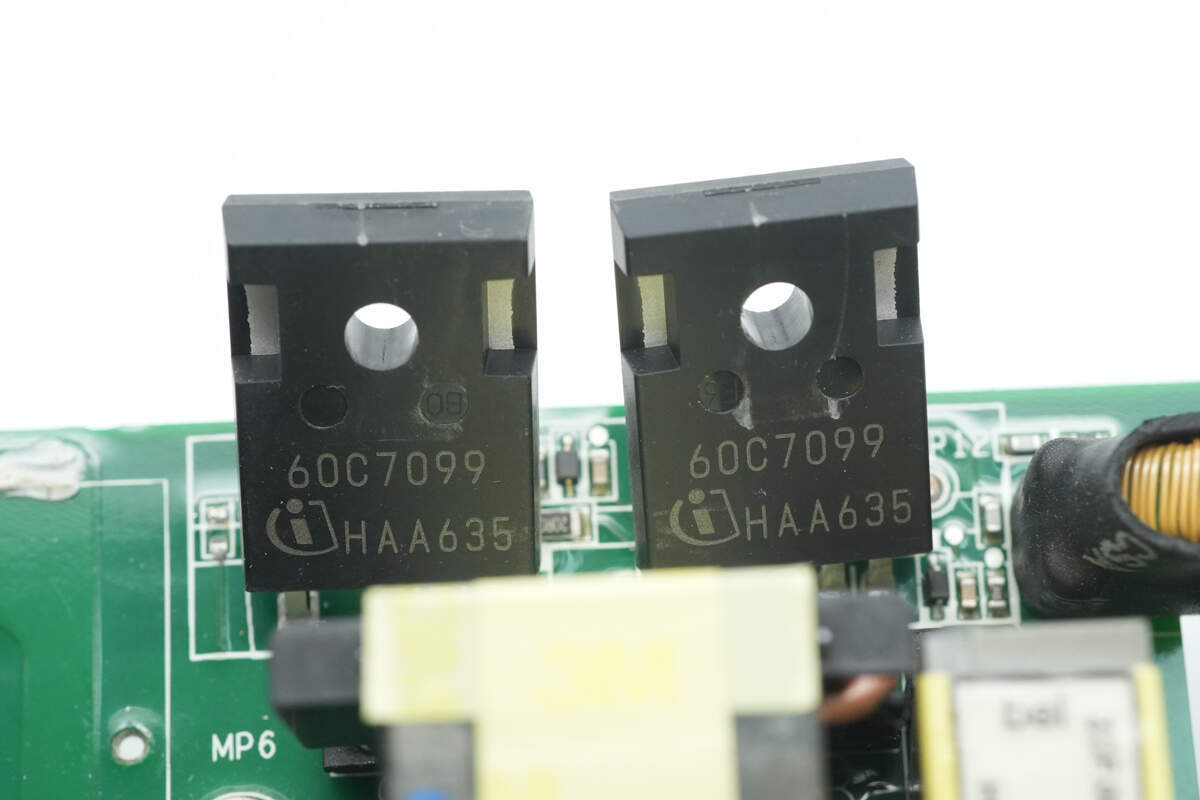

LLC开关管来自英飞凌，丝印60C7099，型号IPZ60R099C7，为CoolMOS C7系列，NMOS，耐压650V，导阻99mΩ，采用TO 247-4封装。

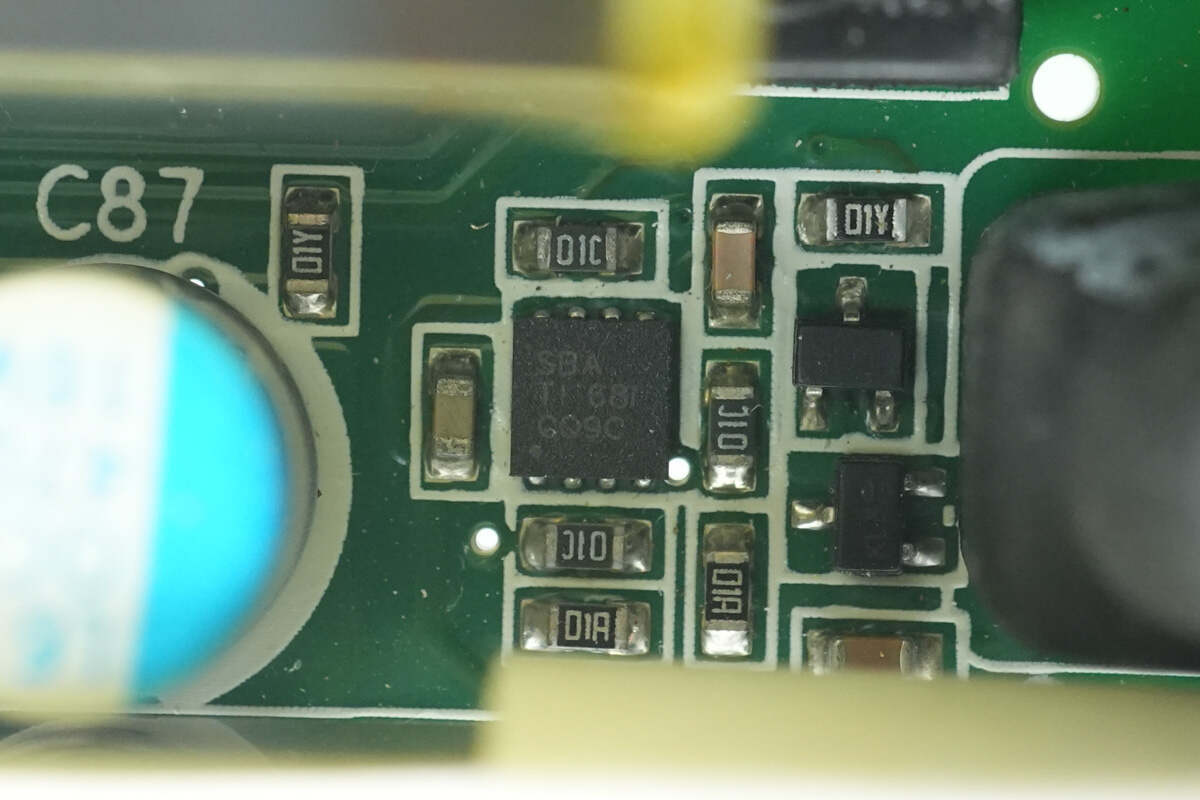

驱动器来自德州仪器，丝印SBA，型号UCC27524，是一颗具有负输入电压能力的双通道5V高速低侧栅极驱动器，采用WSON8封装。

隔离变压器采用绝缘线绕制，外套热缩管绝缘，用于驱动LLC开关管。

谐振电感采用利兹线绕制。

NPO谐振电容特写。

另一路两颗LLC开关管型号相同，同样采用英飞凌IPZ60R099C7。

驱动器同样采用德州仪器UCC27524。

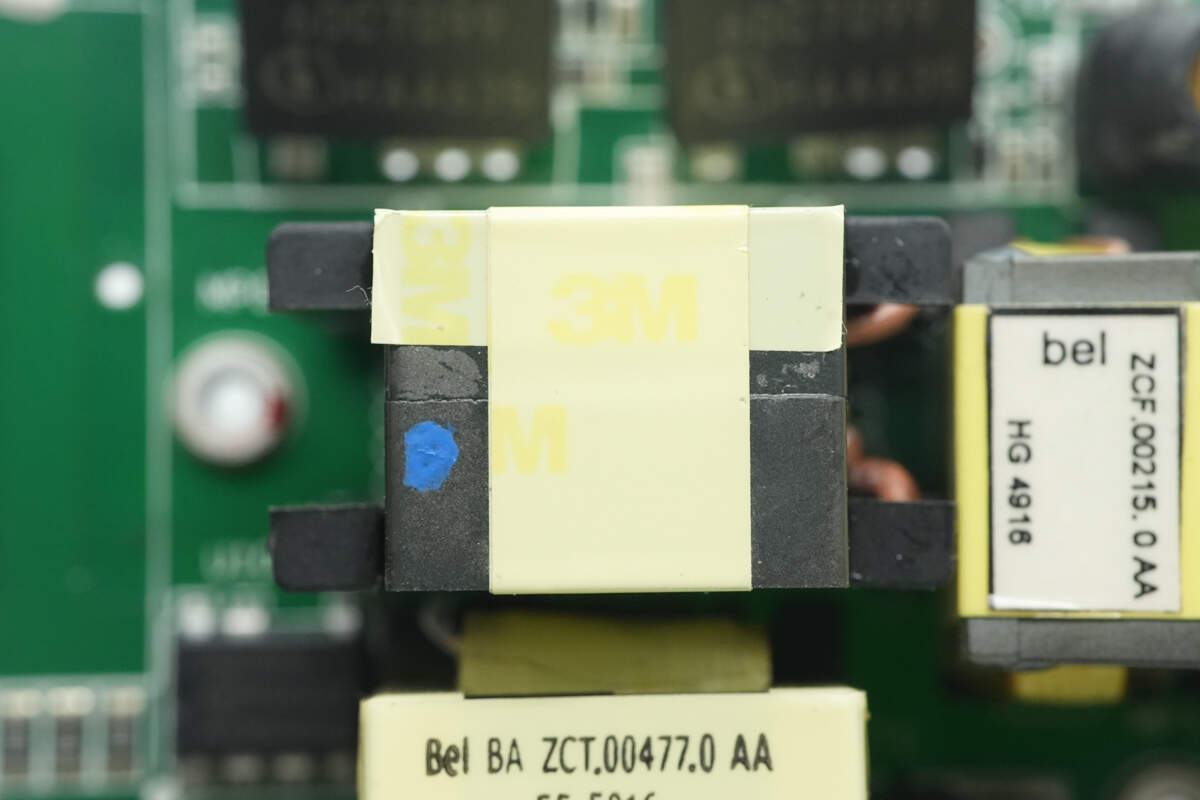

隔离变压器外套热缩管绝缘。

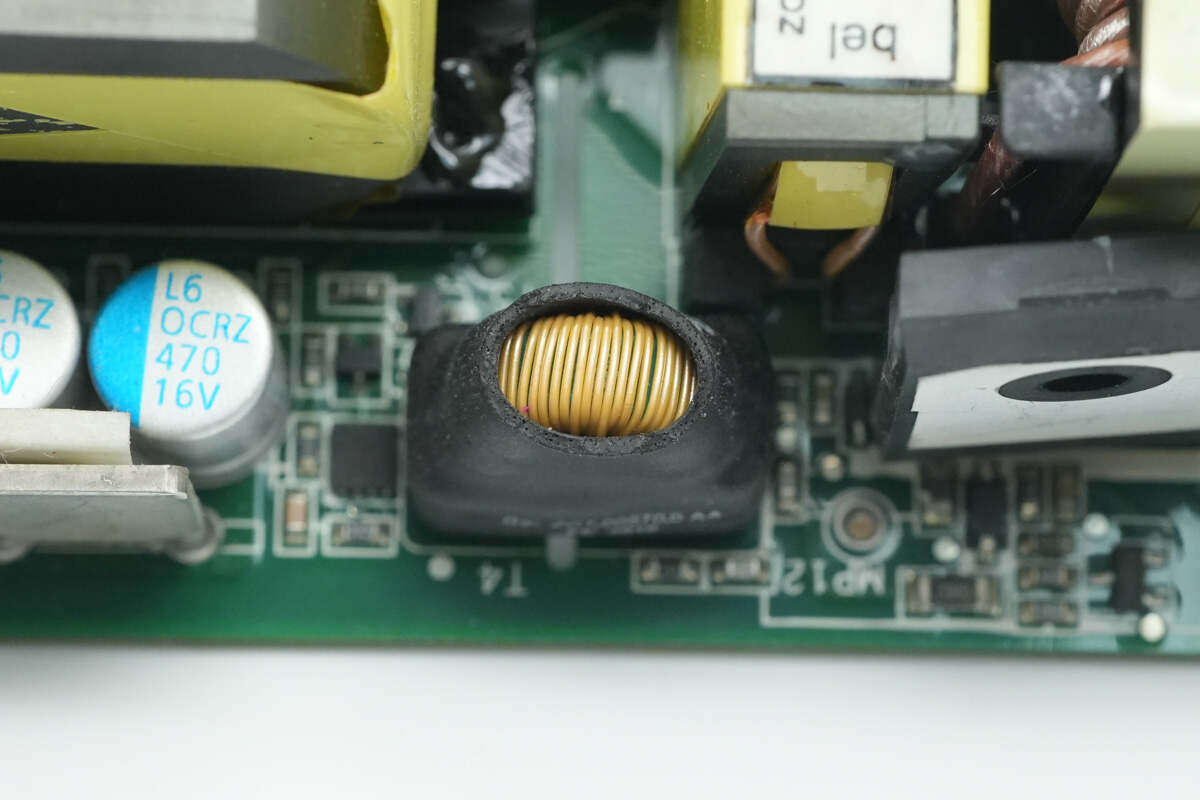

谐振电感采用利兹线绕制。

NPO谐振电容特写。

变压器初级采用利兹线绕制，次级采用铜片焊接。

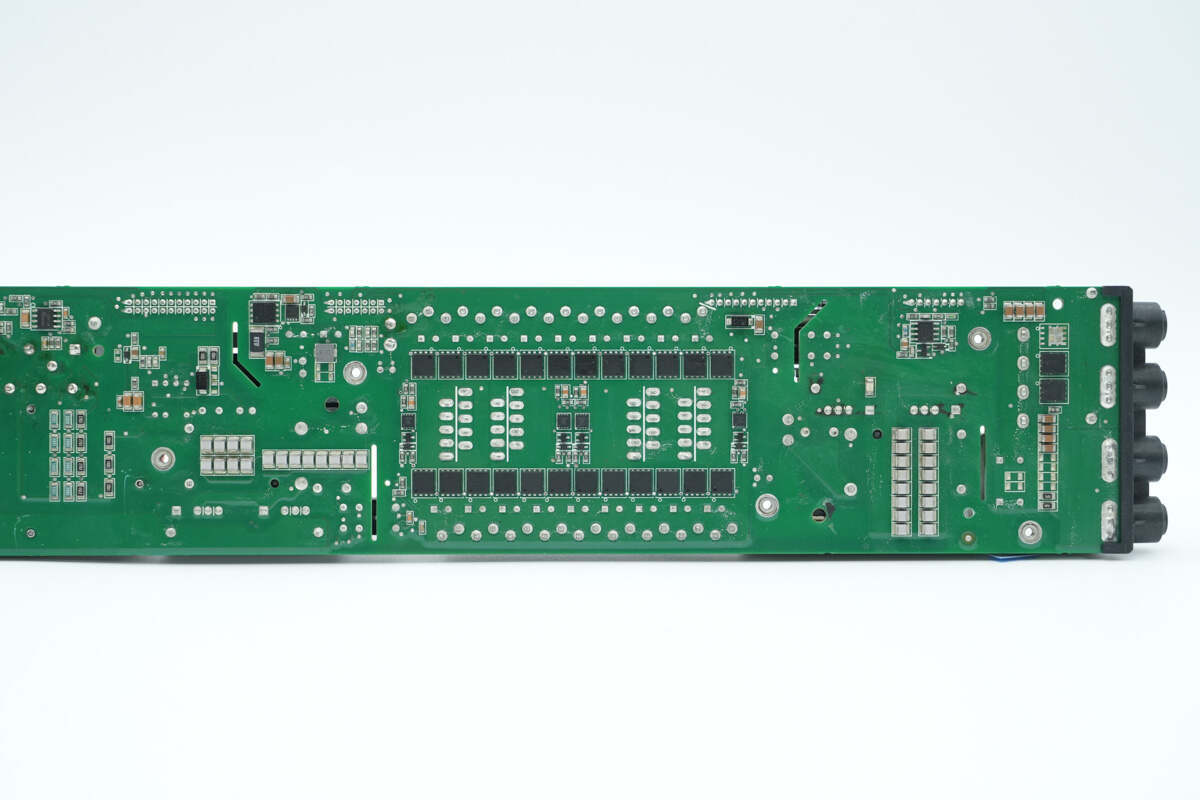

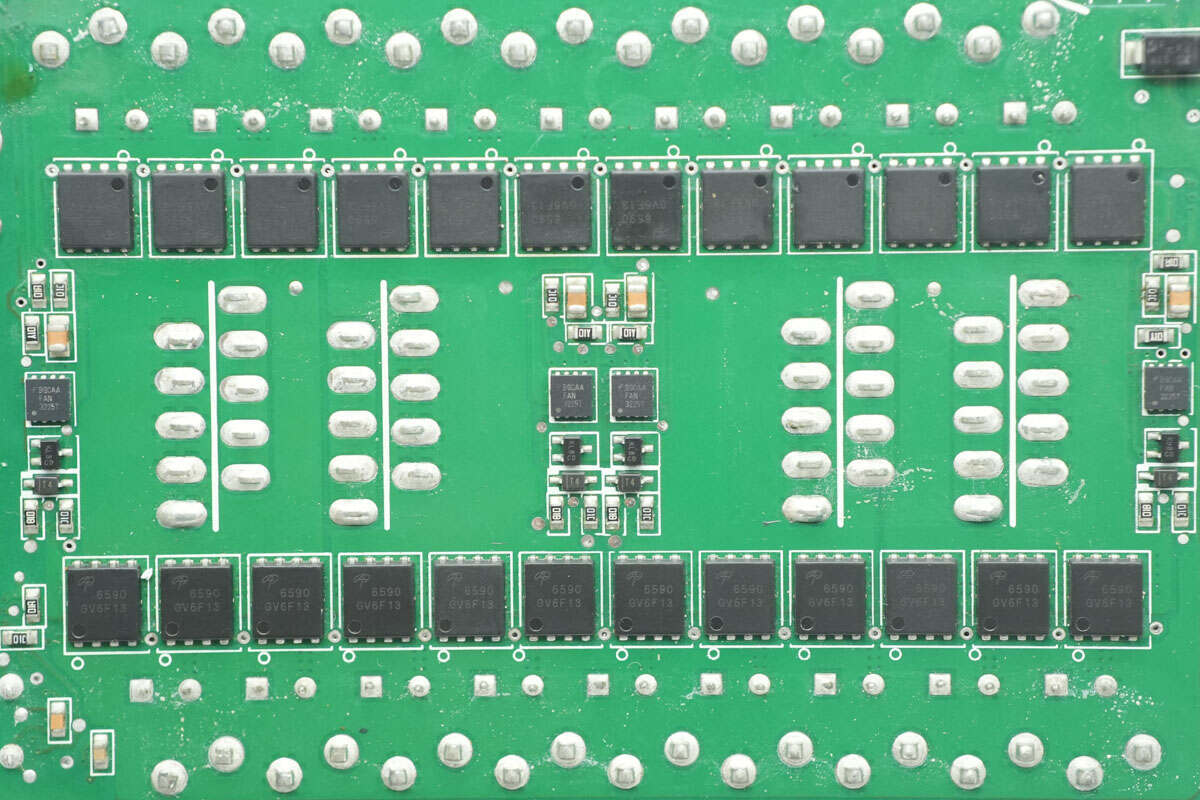

变压器背面设有24颗同步整流管和4颗驱动器。

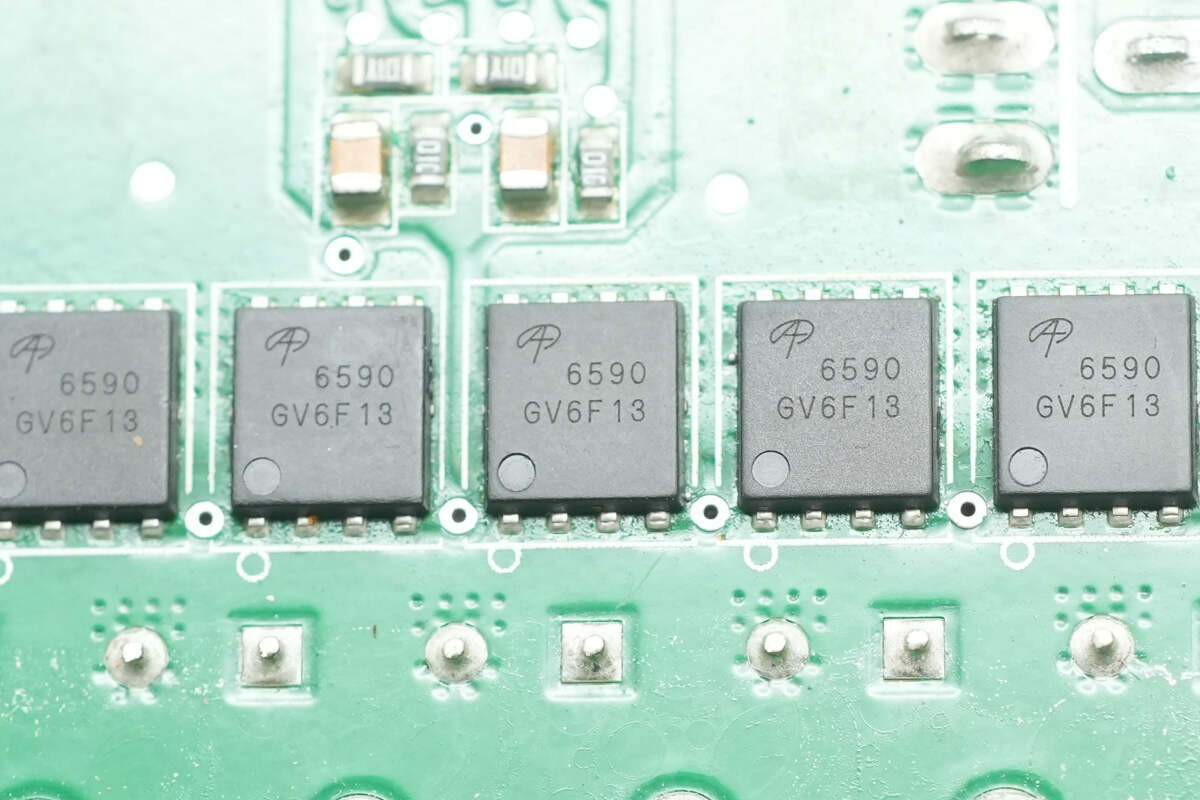

同步整流管来自万国半导体，型号AON6590，NMOS，耐压40V，导阻0.78mΩ，采用DFN5*6封装，具备低导阻和低栅极电荷，为快速开关优化，适用于同步整流和隔离DC/DC转换器，满足通信和工业应用需求。

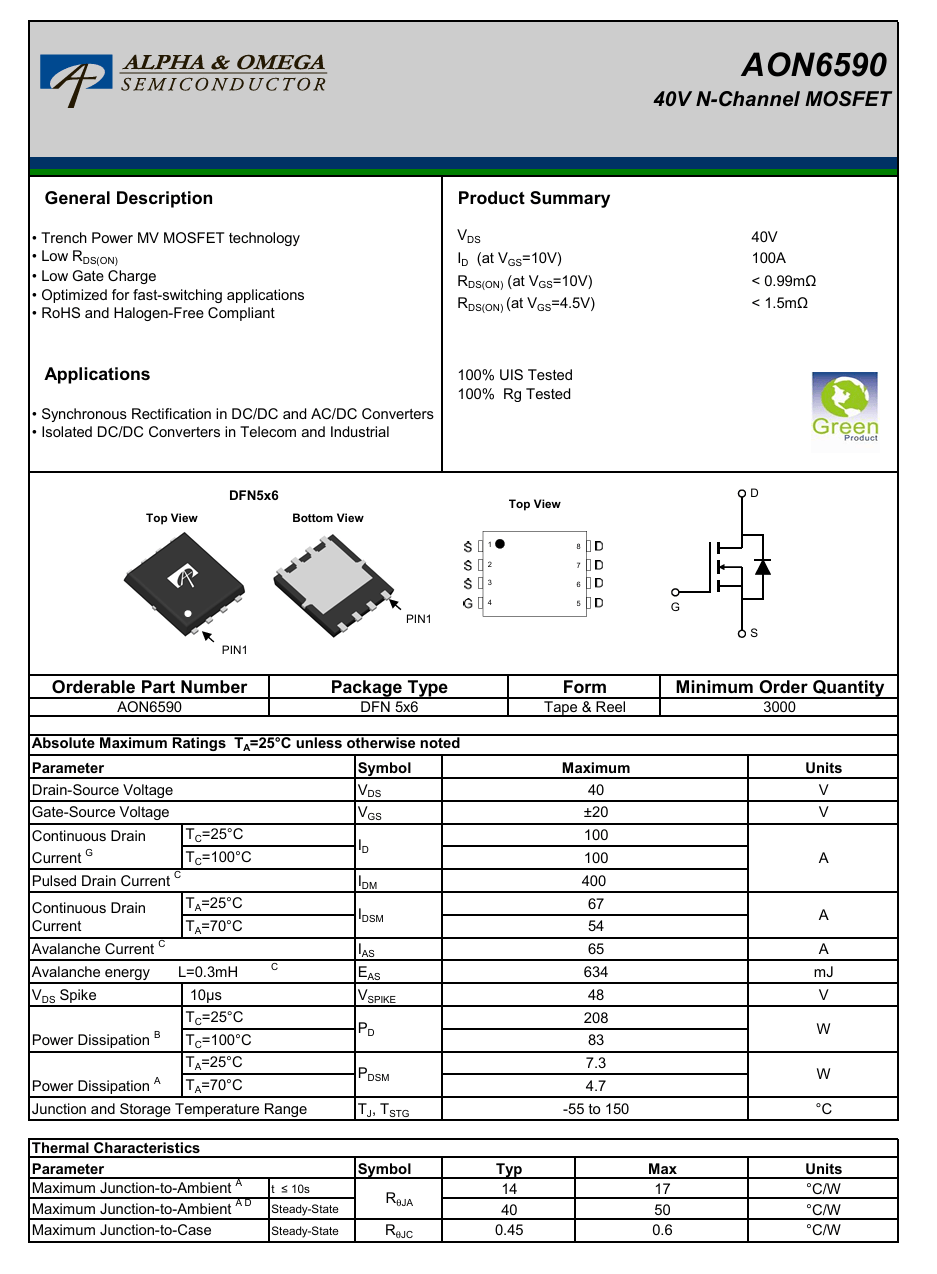

万国半导体 AON6590 资料信息。

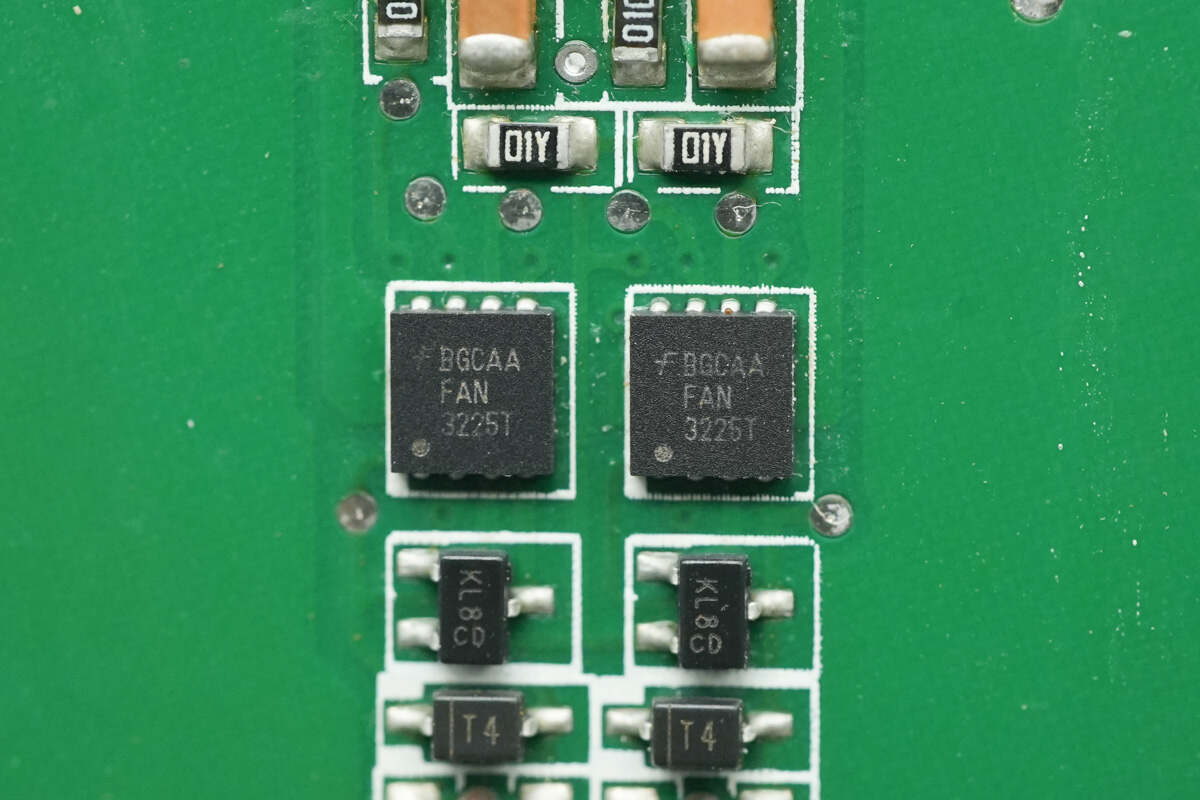

驱动同步整流管的驱动器来自安森美，型号FAN3225T，为双路低侧驱动器，采用WDFN-8封装。

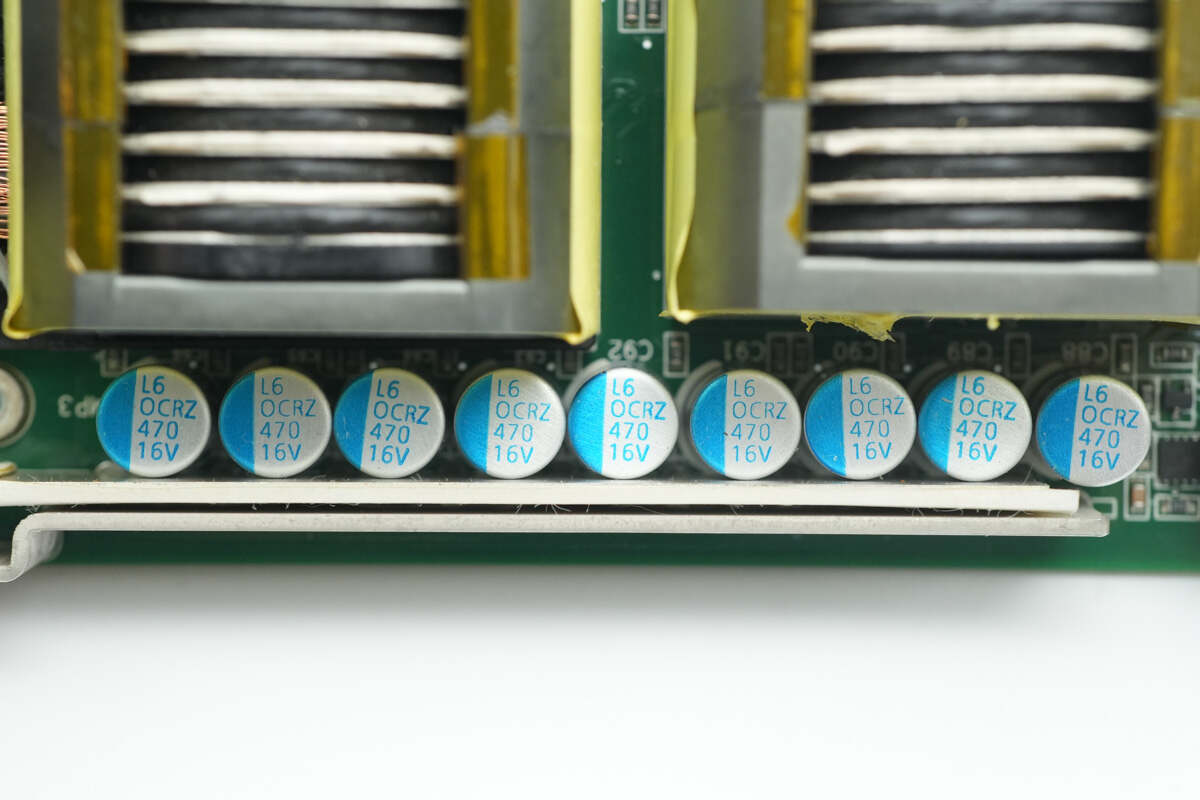

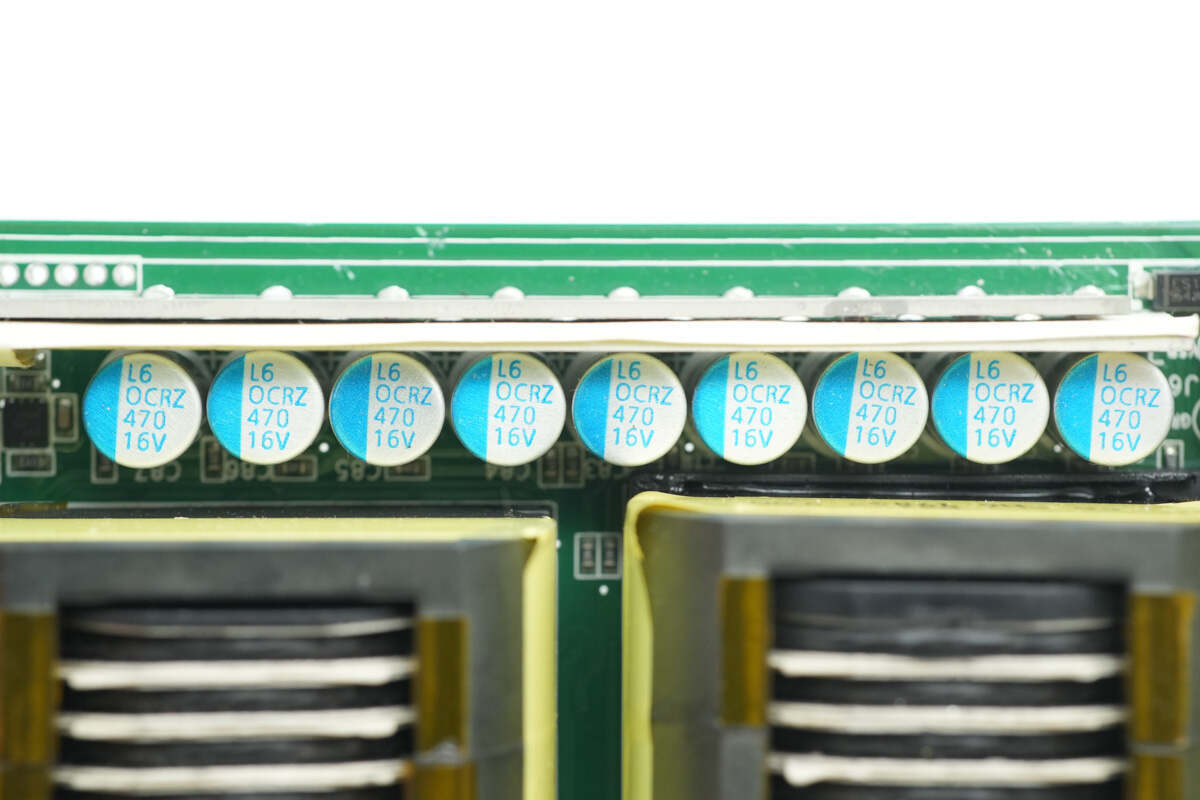

滤波固态电容来自立隆，为OCRZ系列高分子固态铝电解电容器，规格为470μF16V。

另一组滤波电容规格相同，共计18颗。

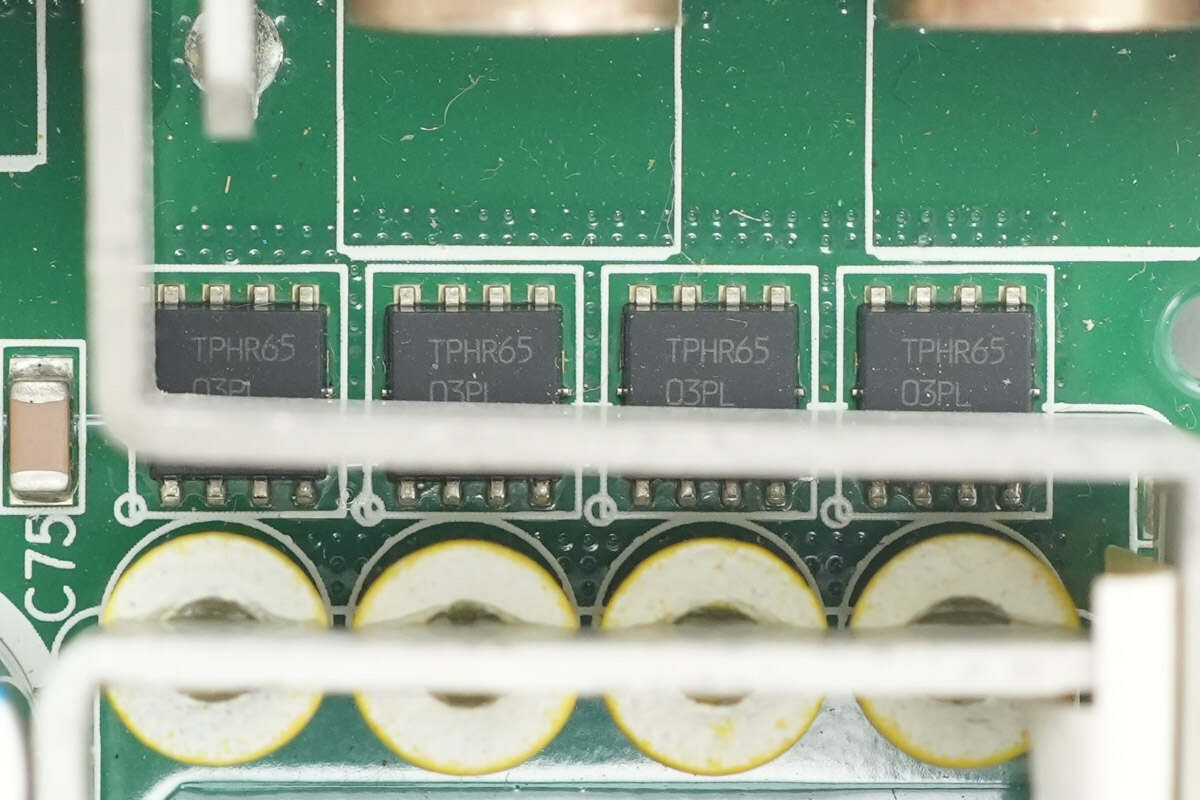

输出控制管来自东芝，型号TPHR6503PL，NMOS，耐压30V，导阻0.41mΩ，采用SOP Advance封装。

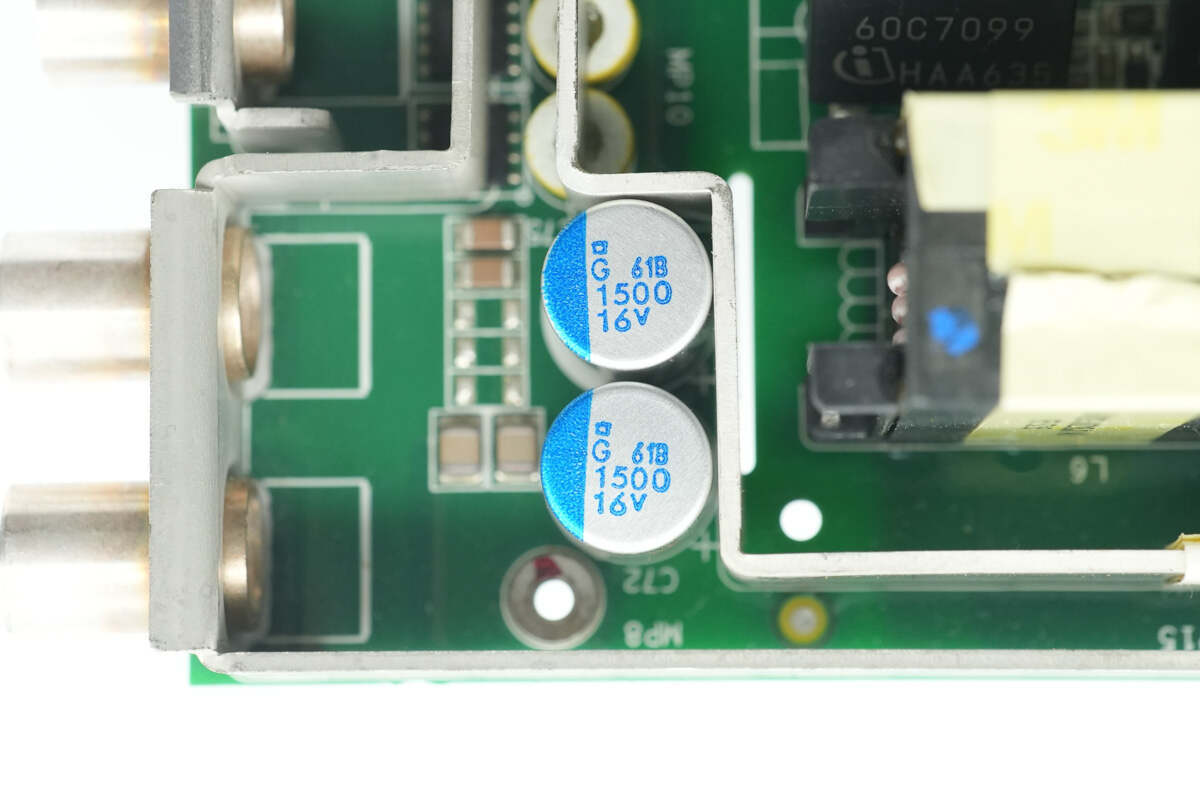

输出端两颗滤波电容来自贵弥功，为系列导电性高分子固体铝电解电容器，规格为1500μF16V。

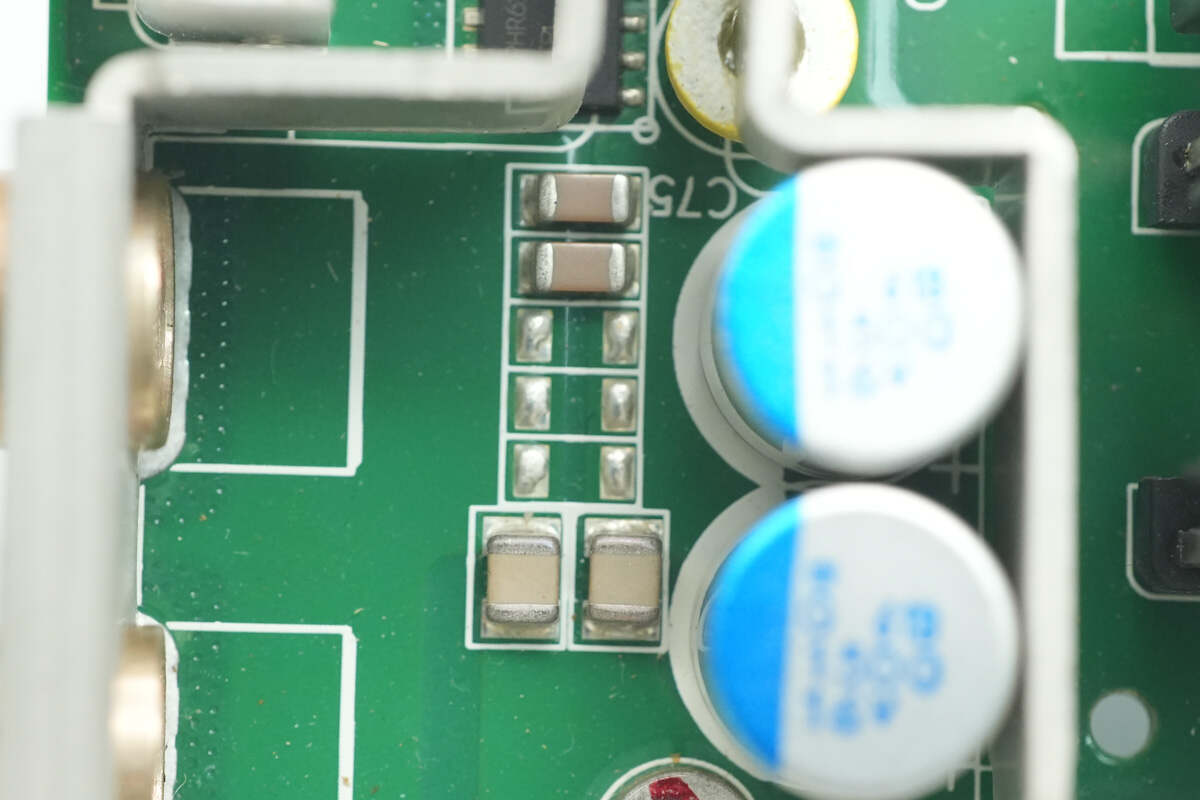

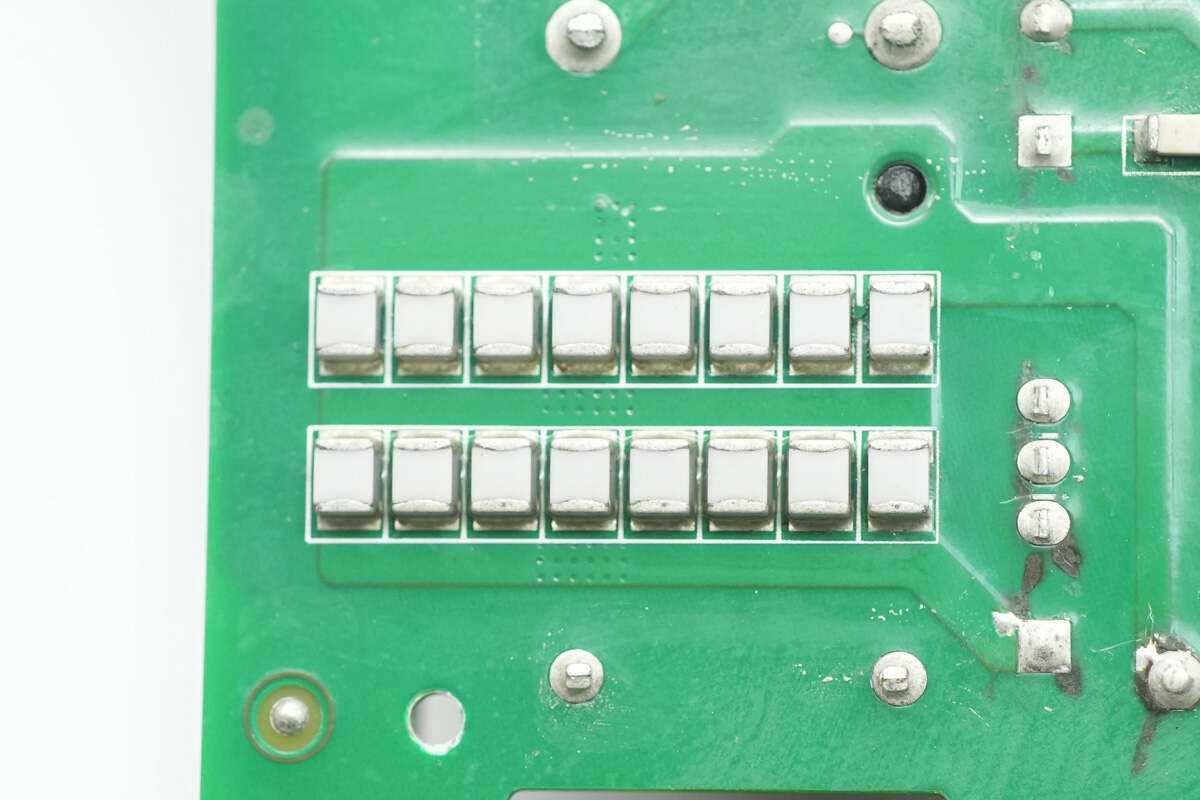

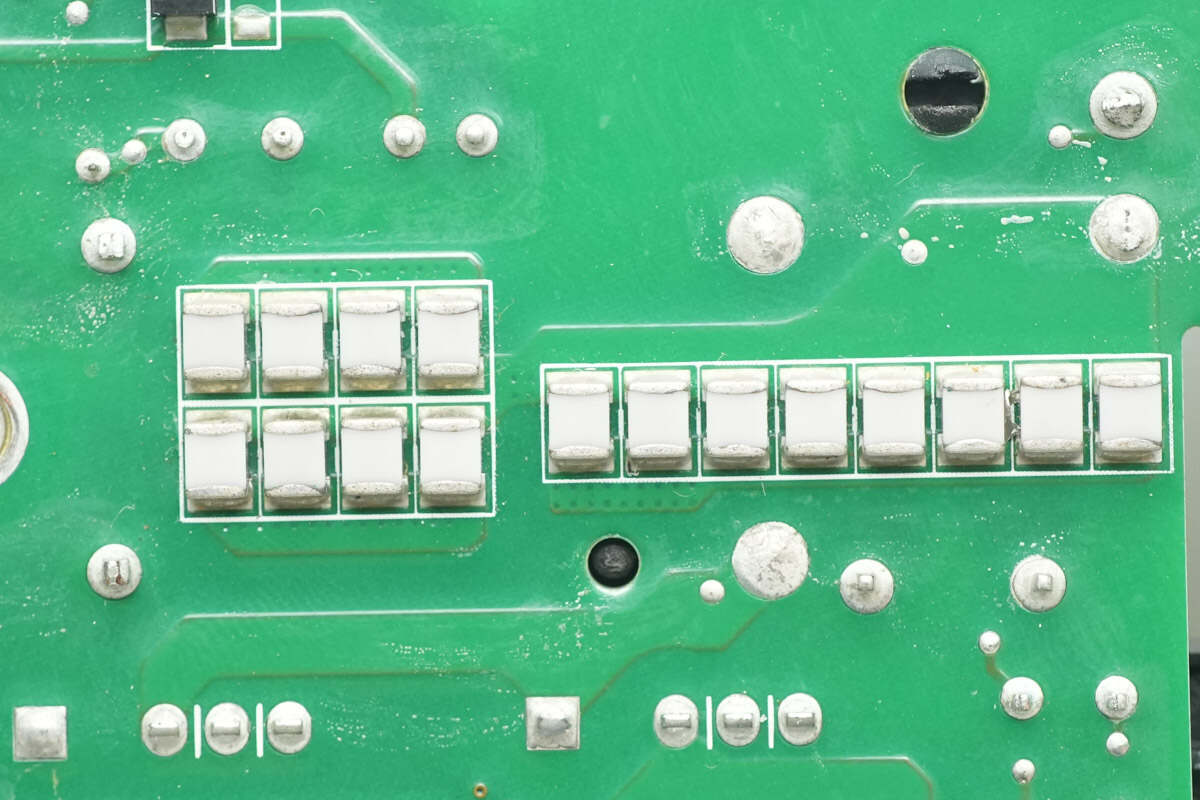

贴片MLCC滤波电容特写。

电源输出端正负极连接器特写。

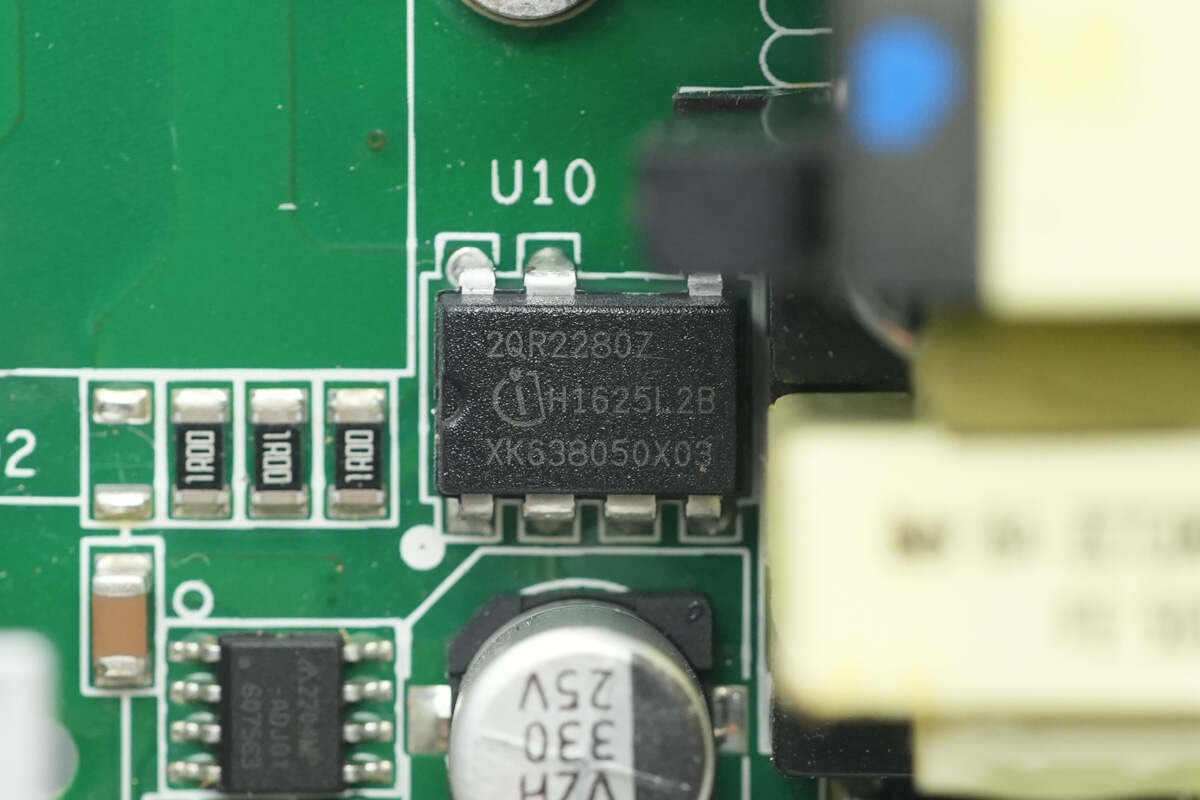

待机电源芯片来自英飞凌，型号ICE2QR2280Z，芯片内部集成800V开关管，宽电压输入下支持31W输出功率，采用DIP-7封装。

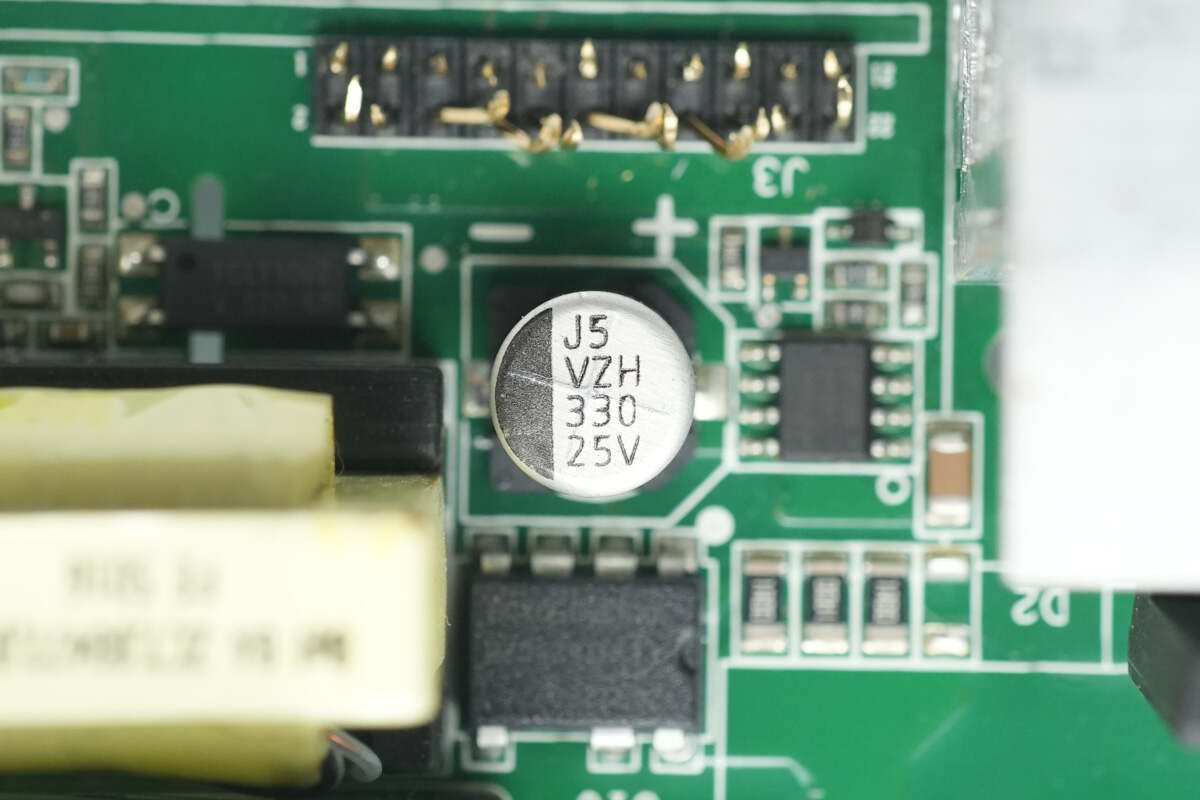

滤波电容规格为330μF25V。

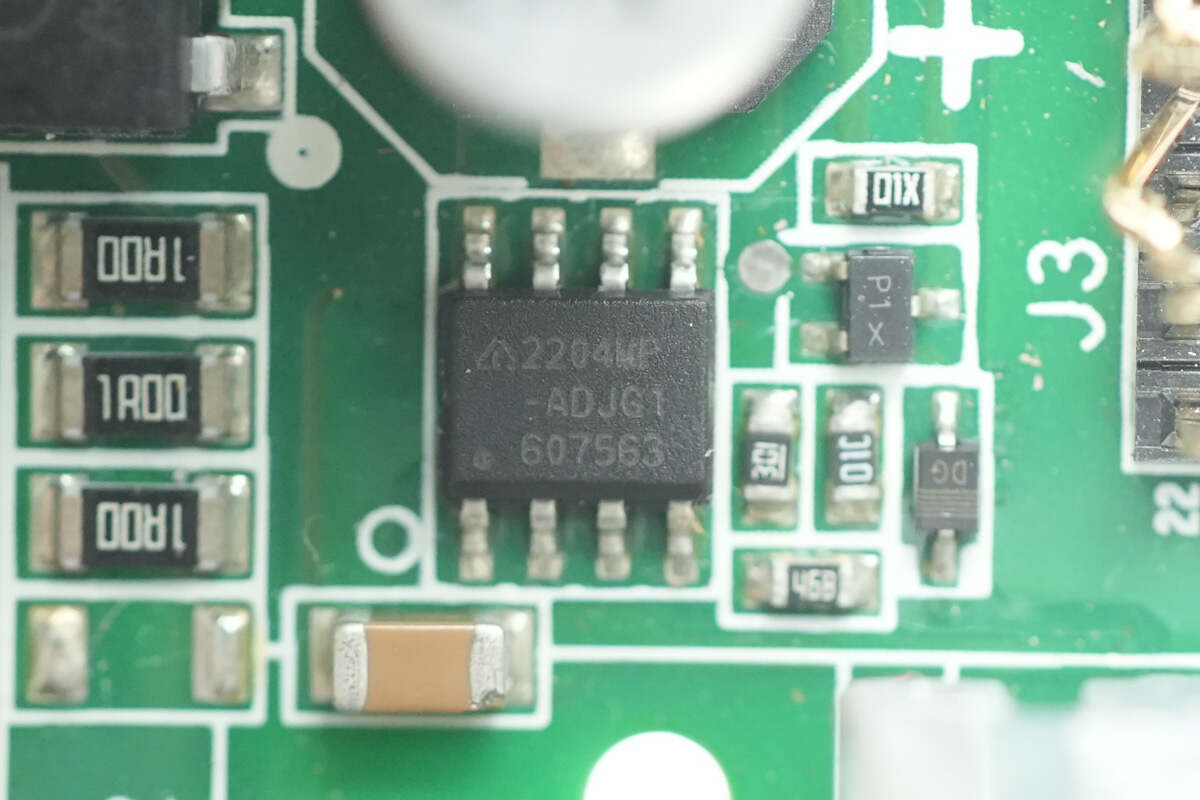

稳压芯片来自达尔，型号AP2204WP，支持2.6-24V输入电压，输出电流250mA，采用PSOP-8封装。

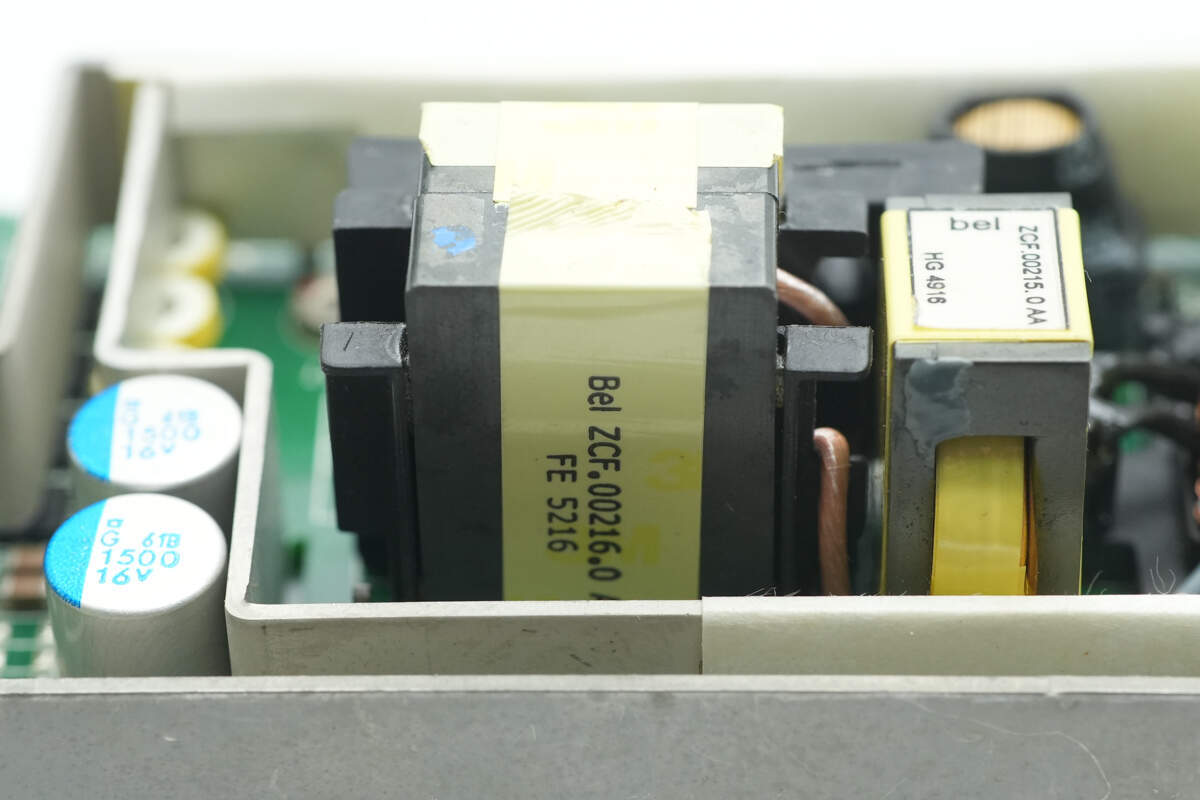

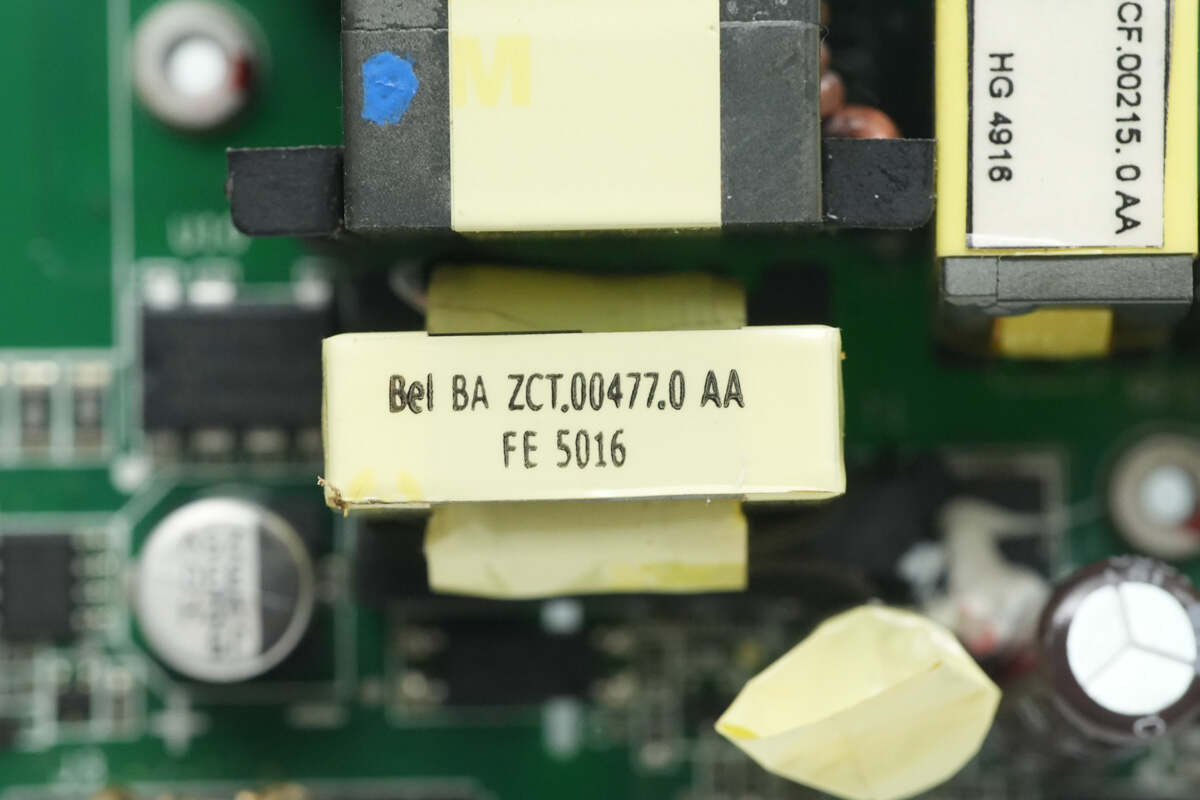

待机电源变压器特写。

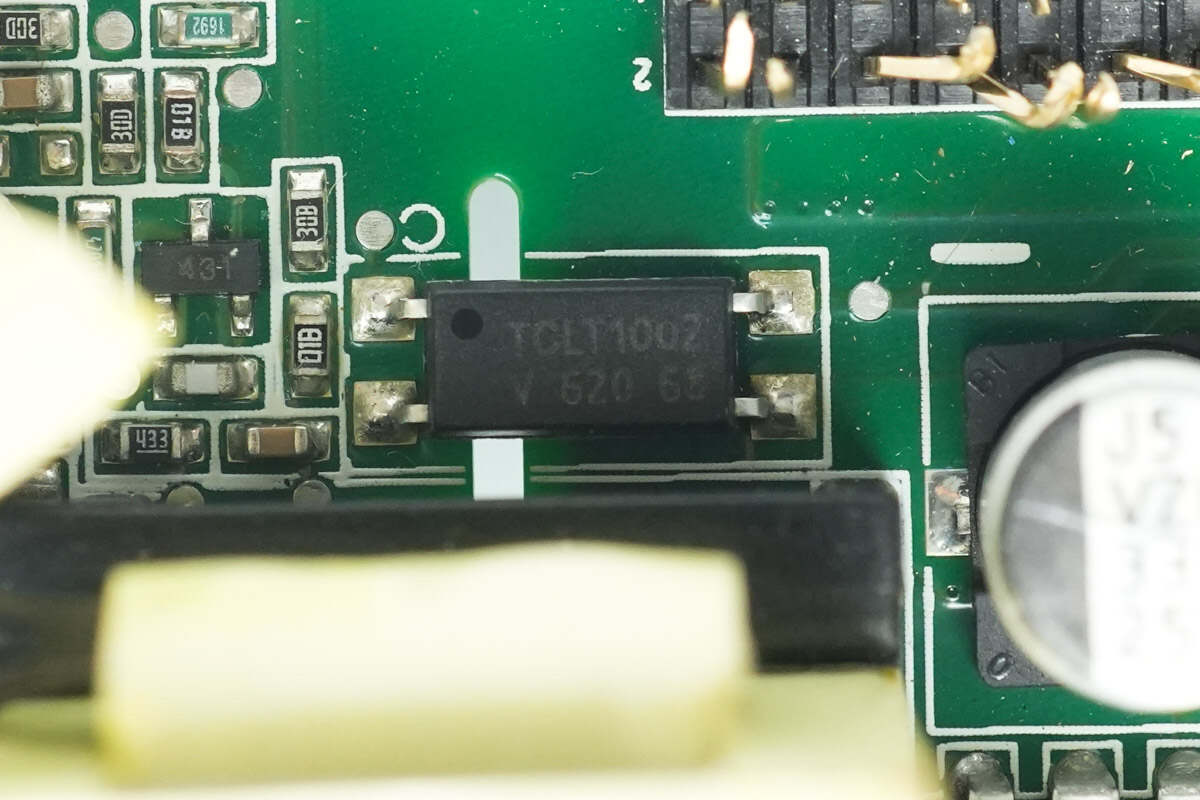

光耦来自威世，型号TCLT1002，用于输出电压反馈。

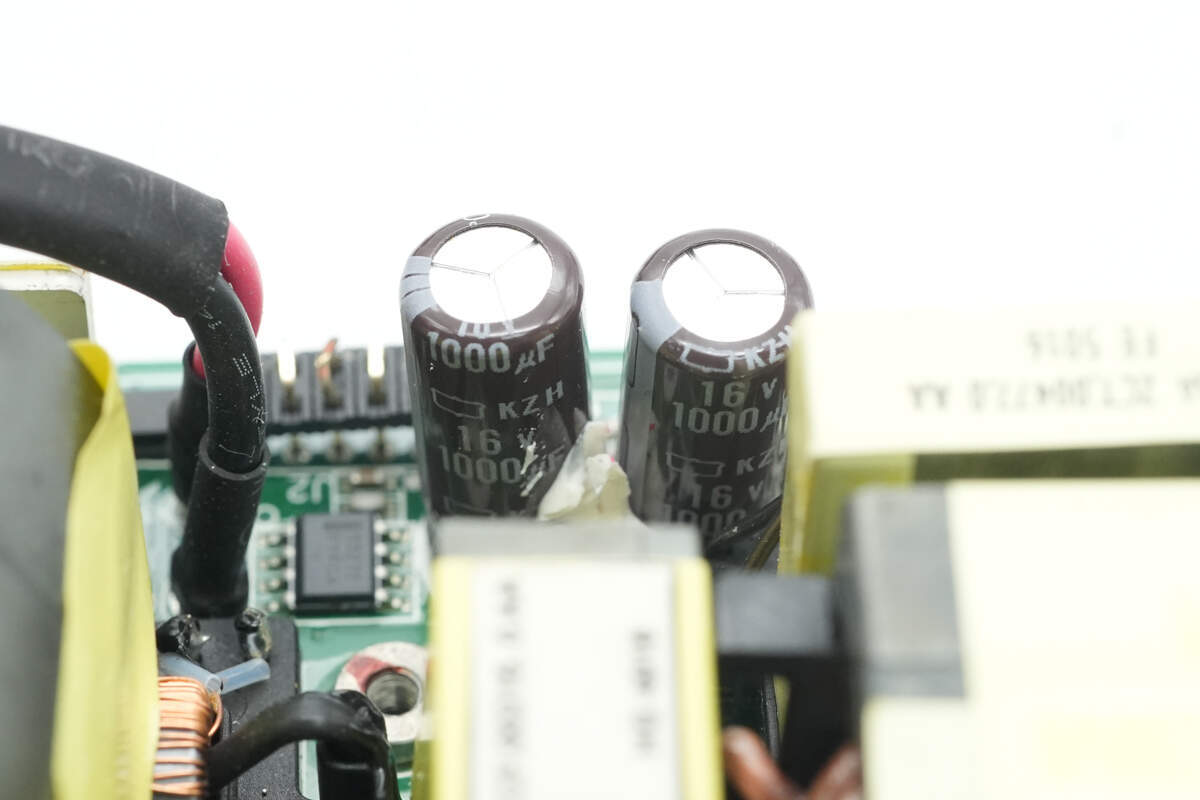

输出滤波电容来自贵弥功，规格为16V1000μF。

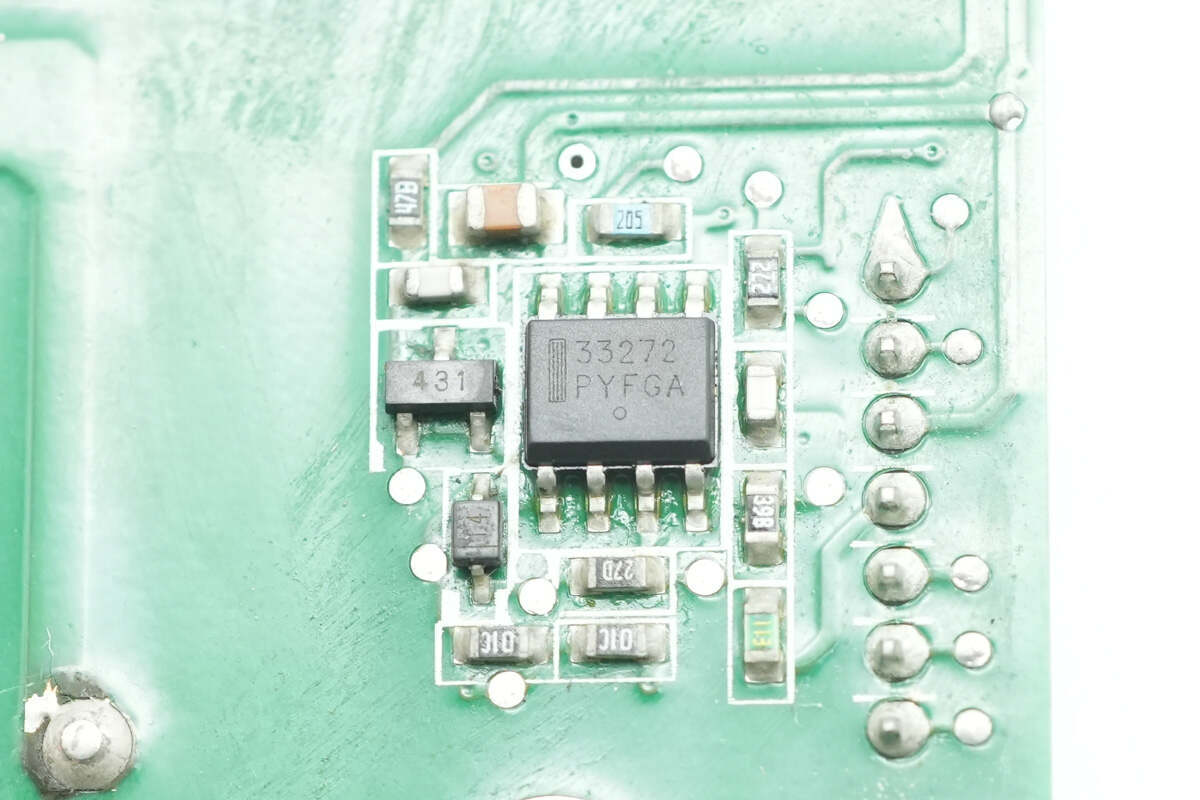

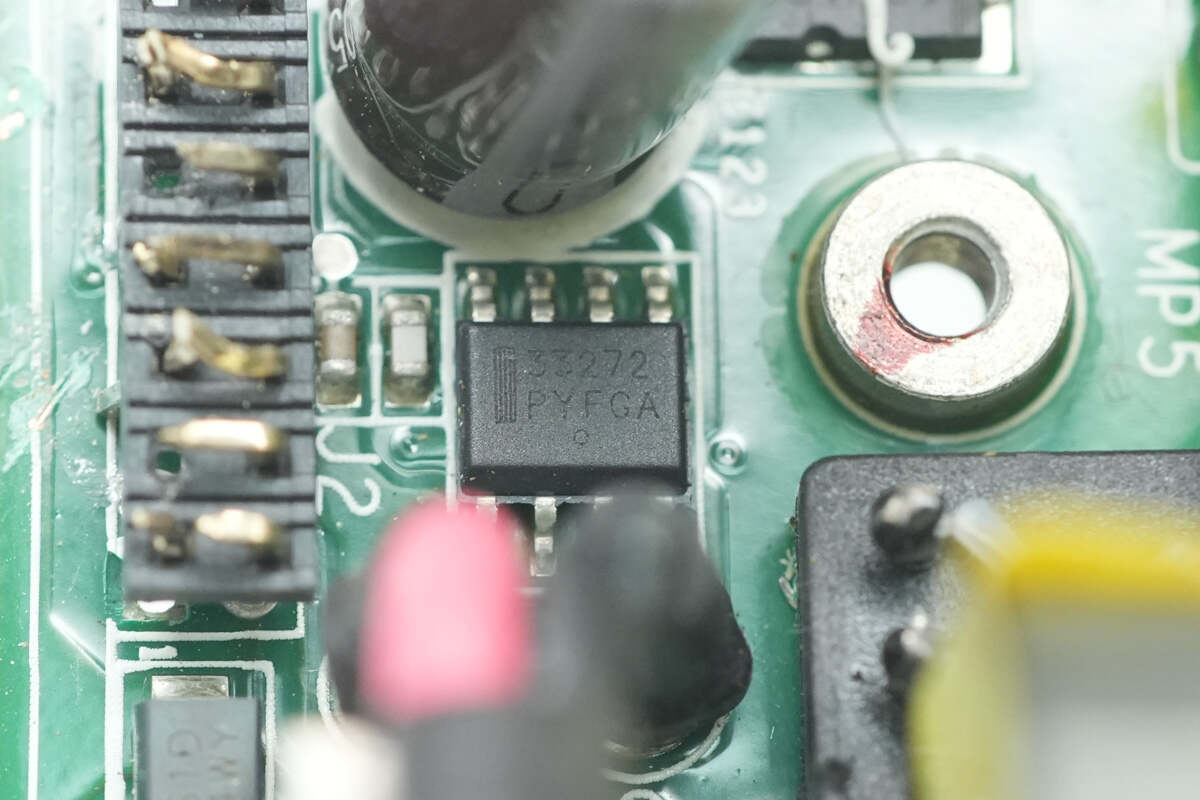

运放来自安森美，型号MC33272A，是一颗高压摆率双运放，提供卓越相位和增益裕量，采用SOIC-8封装。

另一颗运放型号相同。

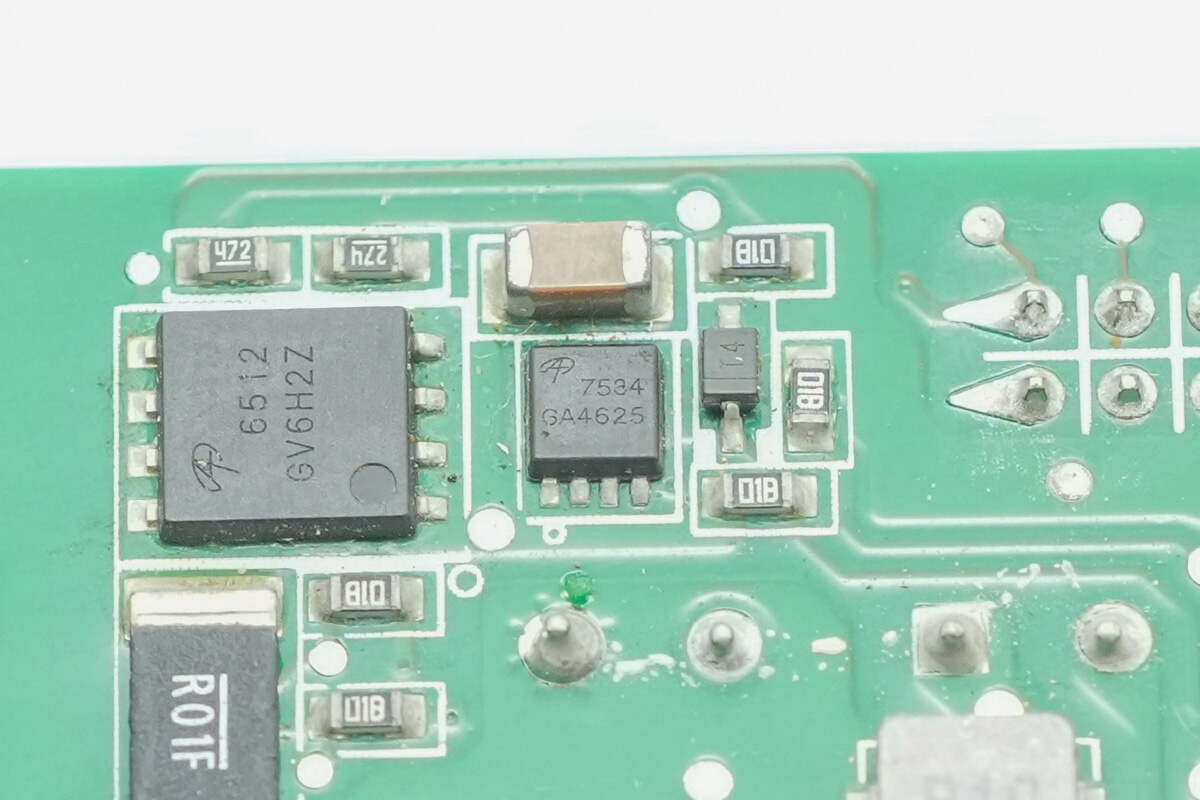

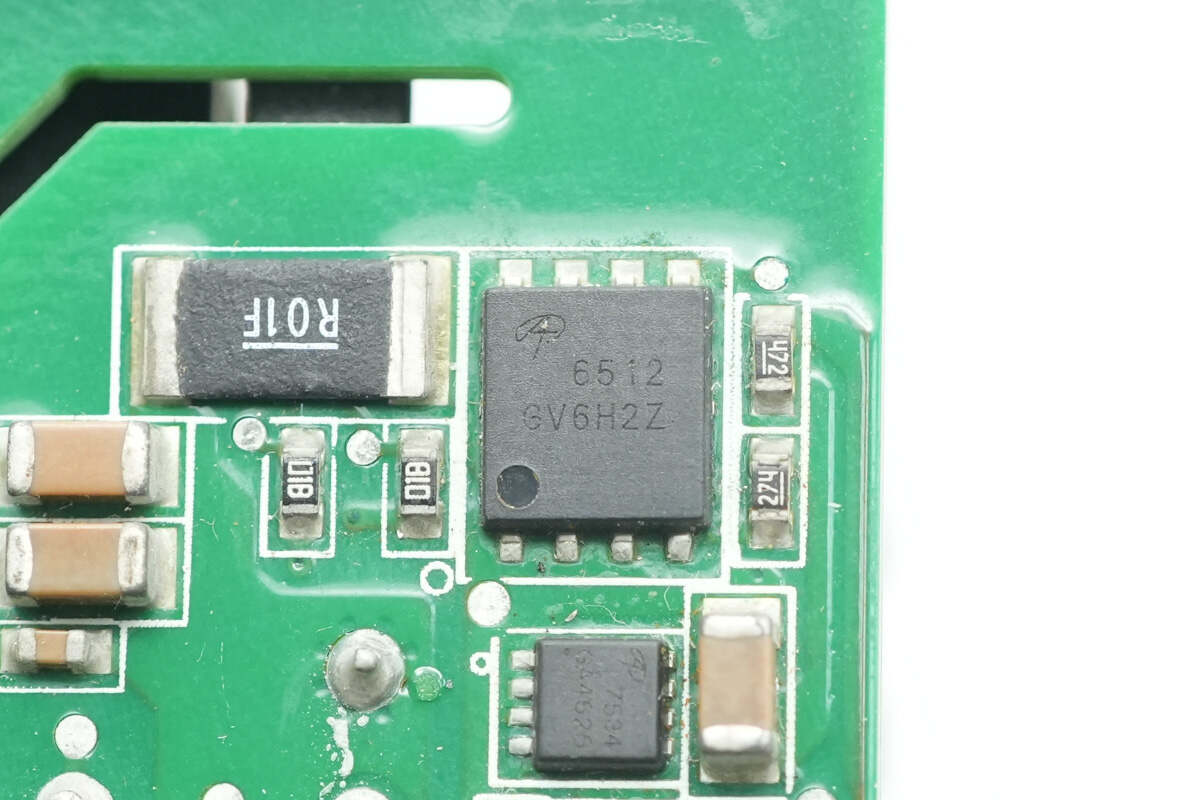

供电切换开关管来自万国半导体，型号AON6512，NMOS，耐压30V，导阻1.7mΩ，具备低栅极电荷和高电流能力，适用于DC/DC转换器应用，采用DFN5*6封装。

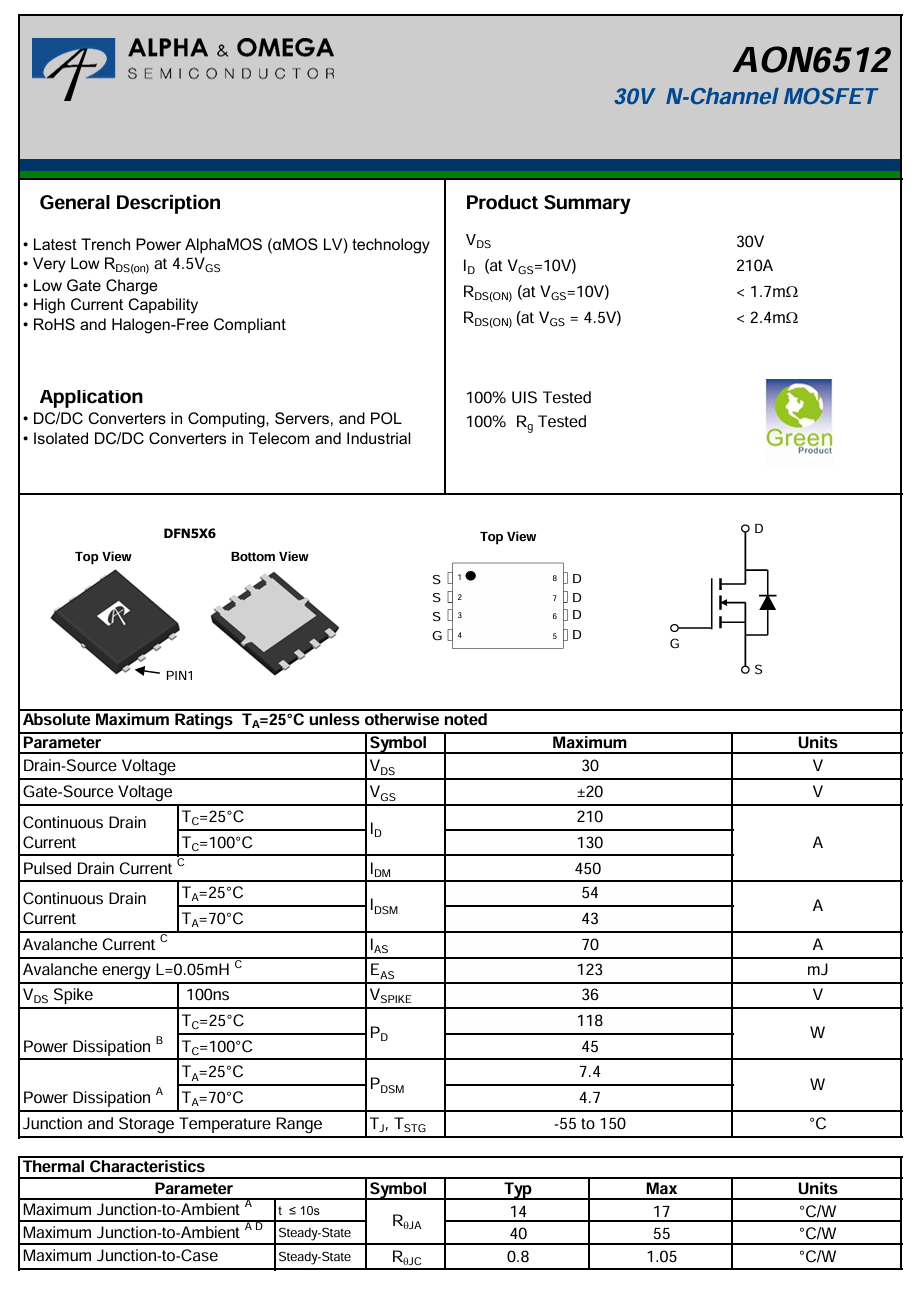

万国半导体 AON6512 资料信息。

供电切换开关管来自万国半导体，型号AON7534，NMOS，耐压30V，导阻4.1mΩ，具备低栅极电荷和高电流能力，适用于DC/DC转换器应用，采用DFN 3*3 EP封装。

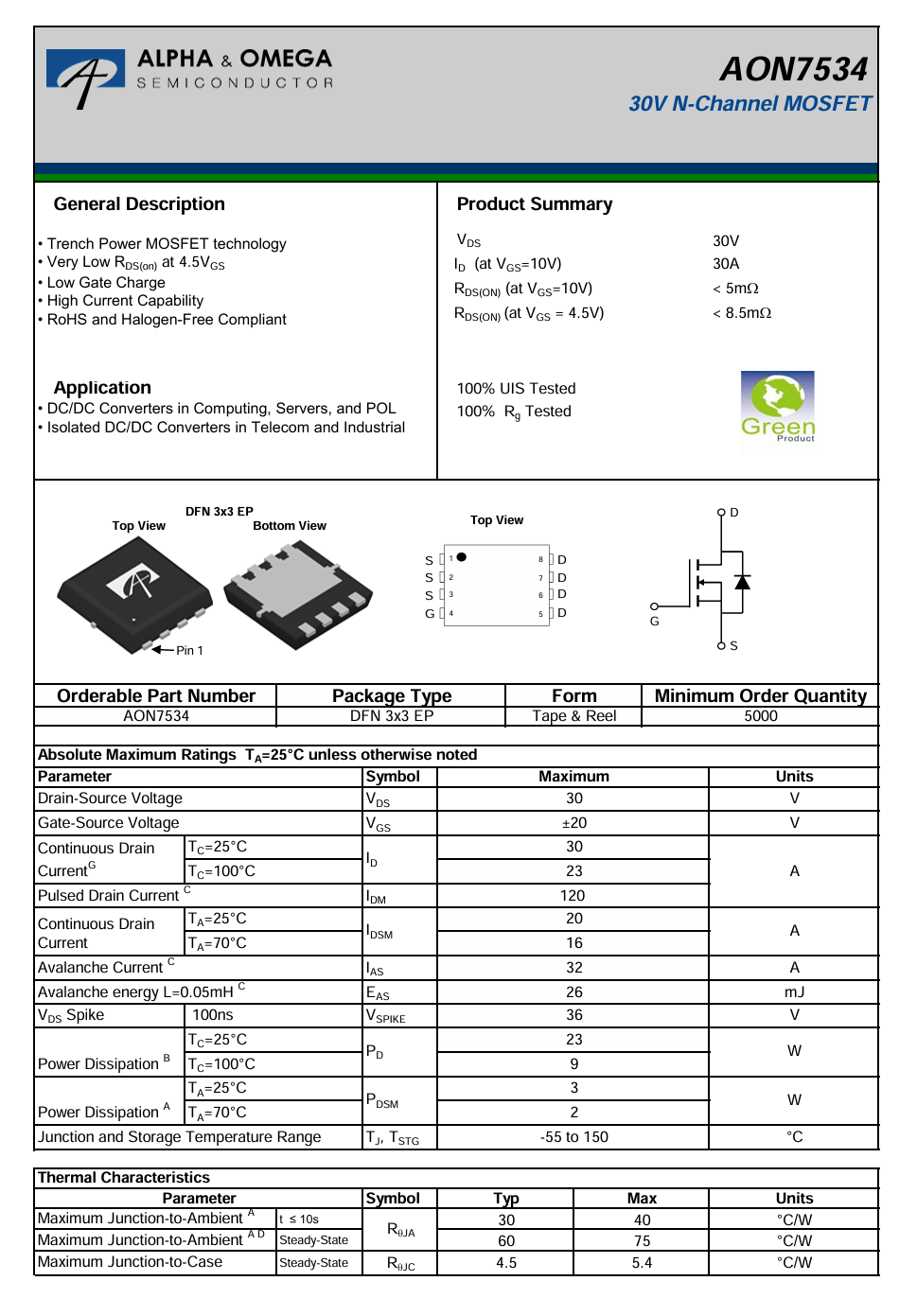

万国半导体 AON7534 资料信息。

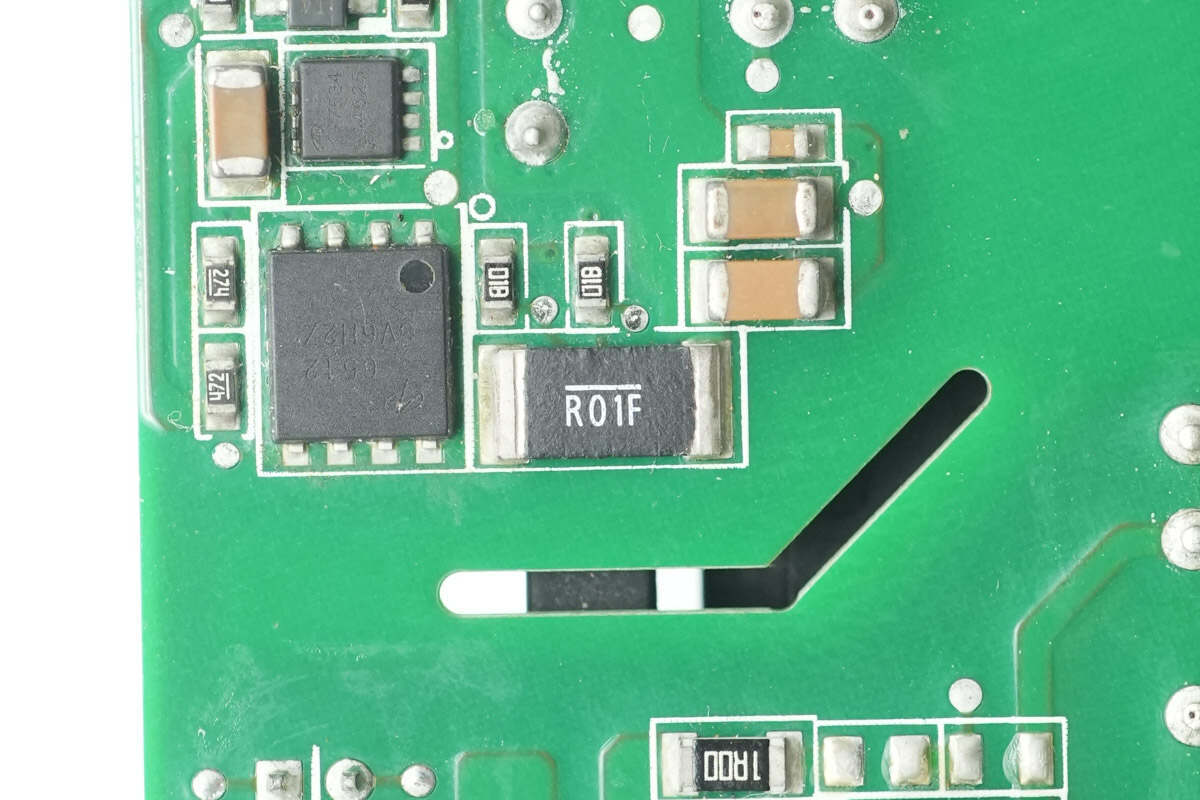

10mΩ取样电阻特写。

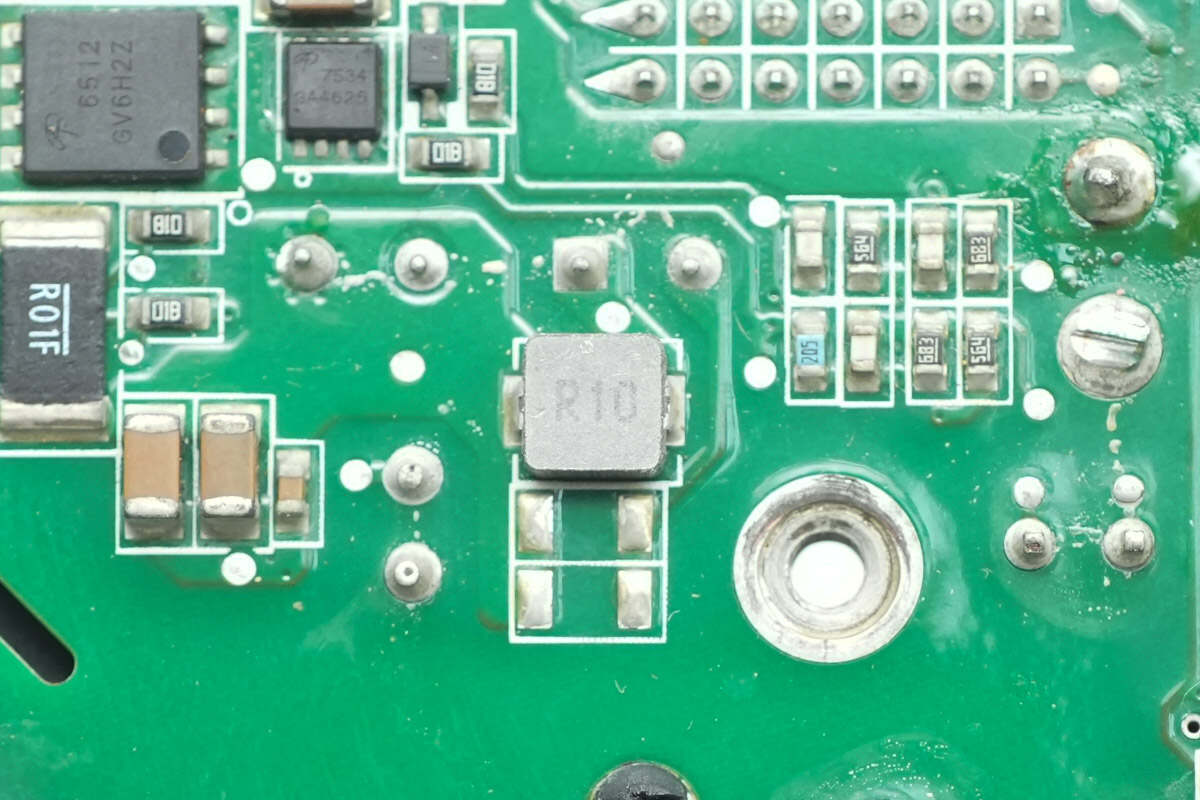

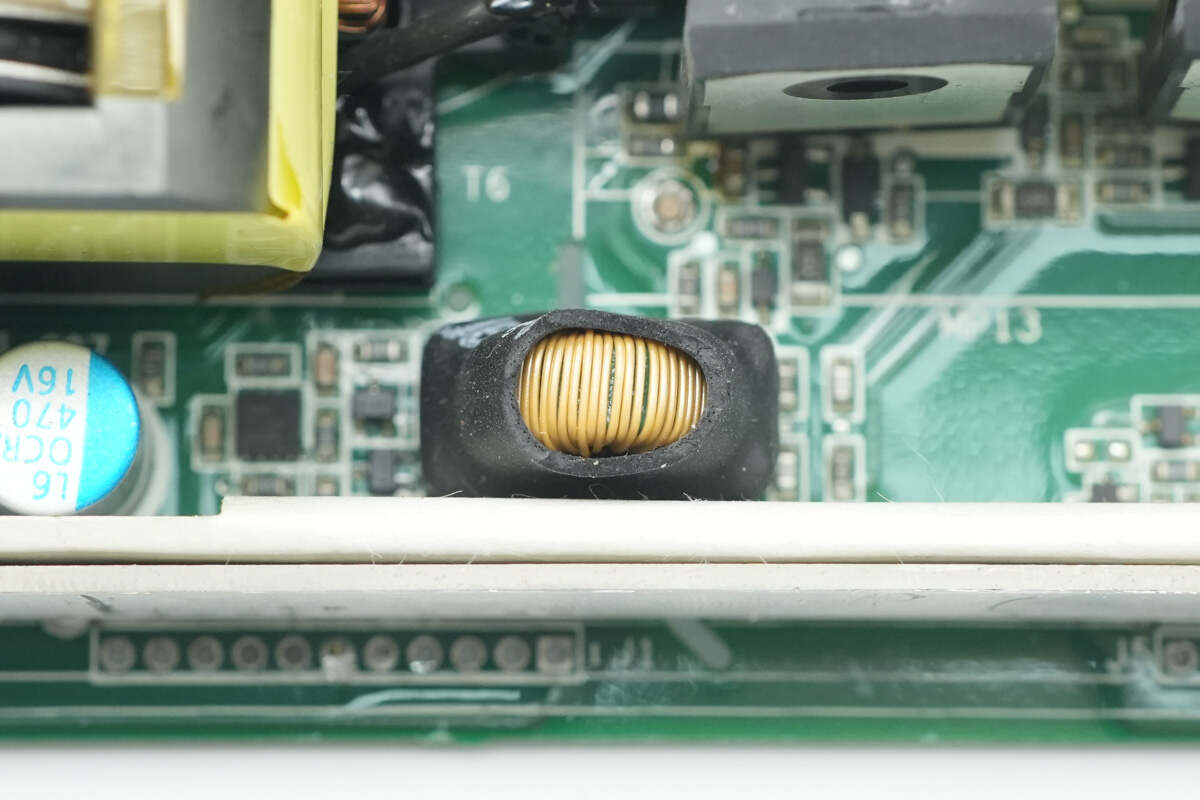

0.1μH合金电感特写。

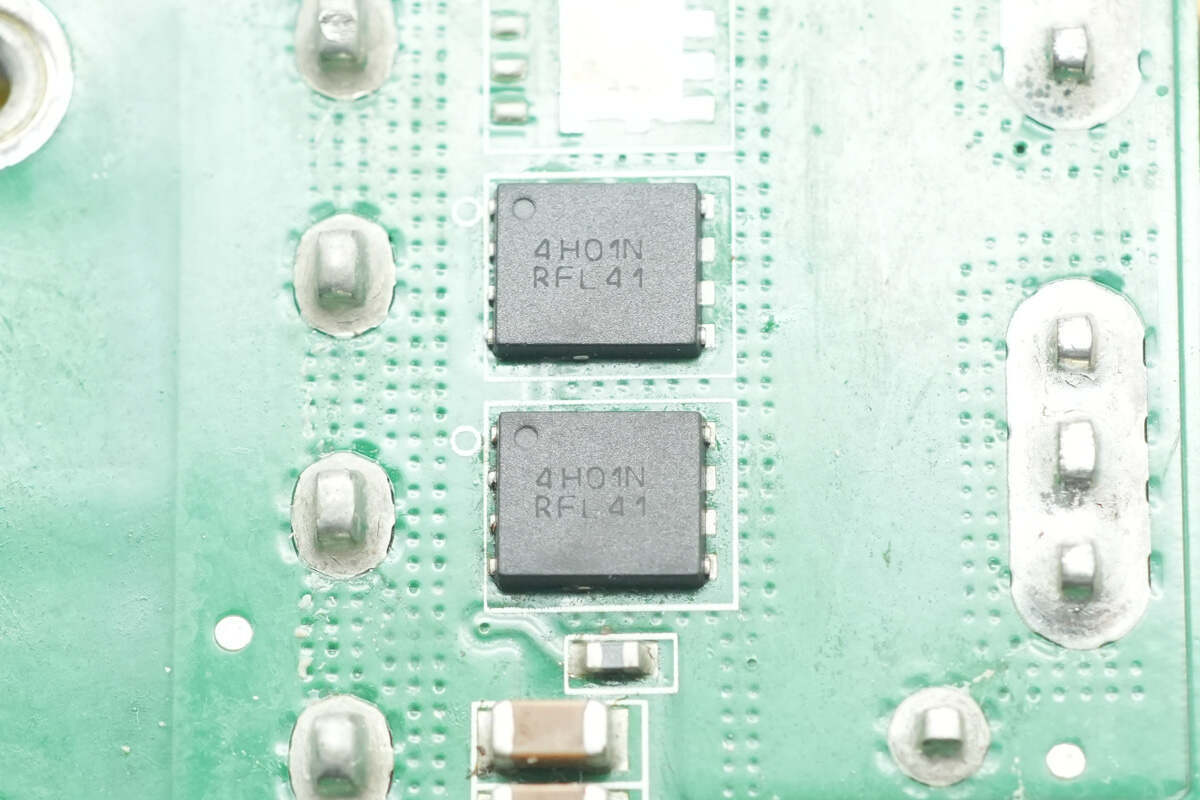

供电切换开关管来自安森美，丝印4H01N，型号NTMFS4H01N，NMOS，耐压25V，导阻0.55mΩ，采用SO8-FL封装。

PCBA模块侧面焊接控制小板。

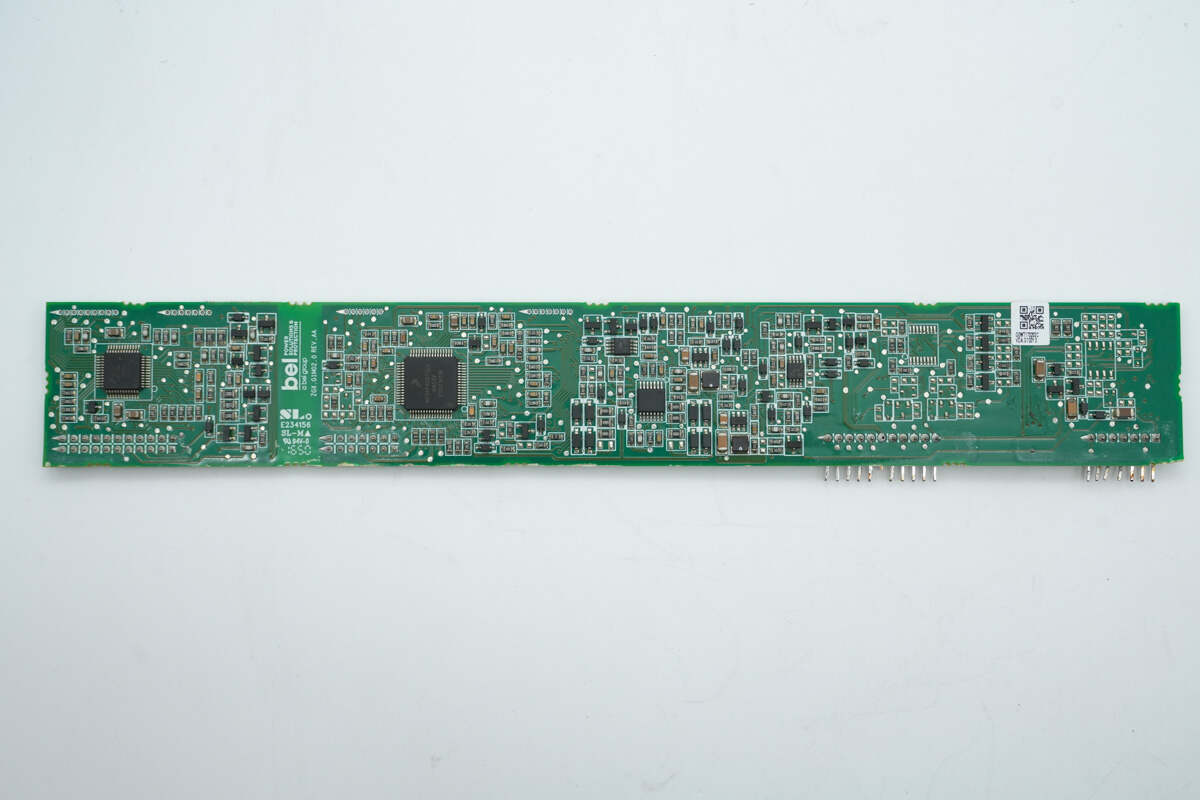

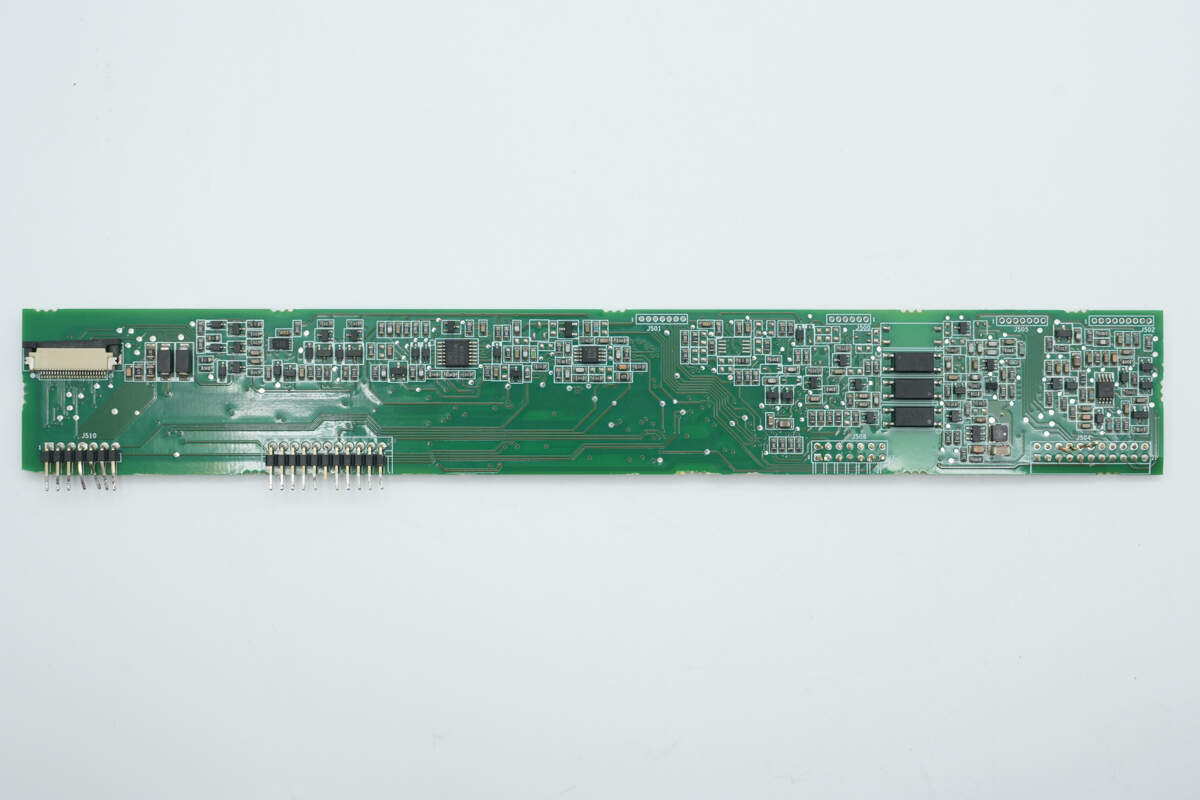

焊接拆下控制小板，小板左侧设有PFC控制器，LLC控制器，降压芯片和运放芯片。

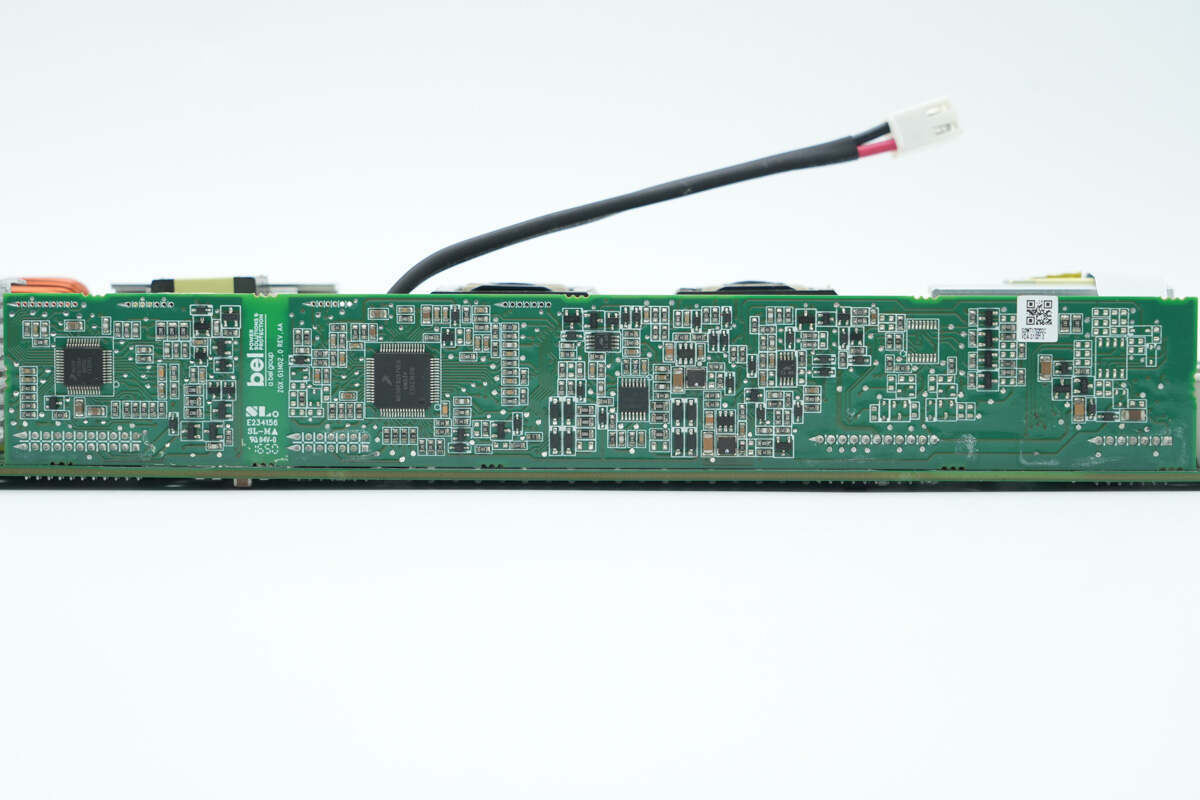

背面焊接通信光耦，比较器，运放，降压芯片和存储器。

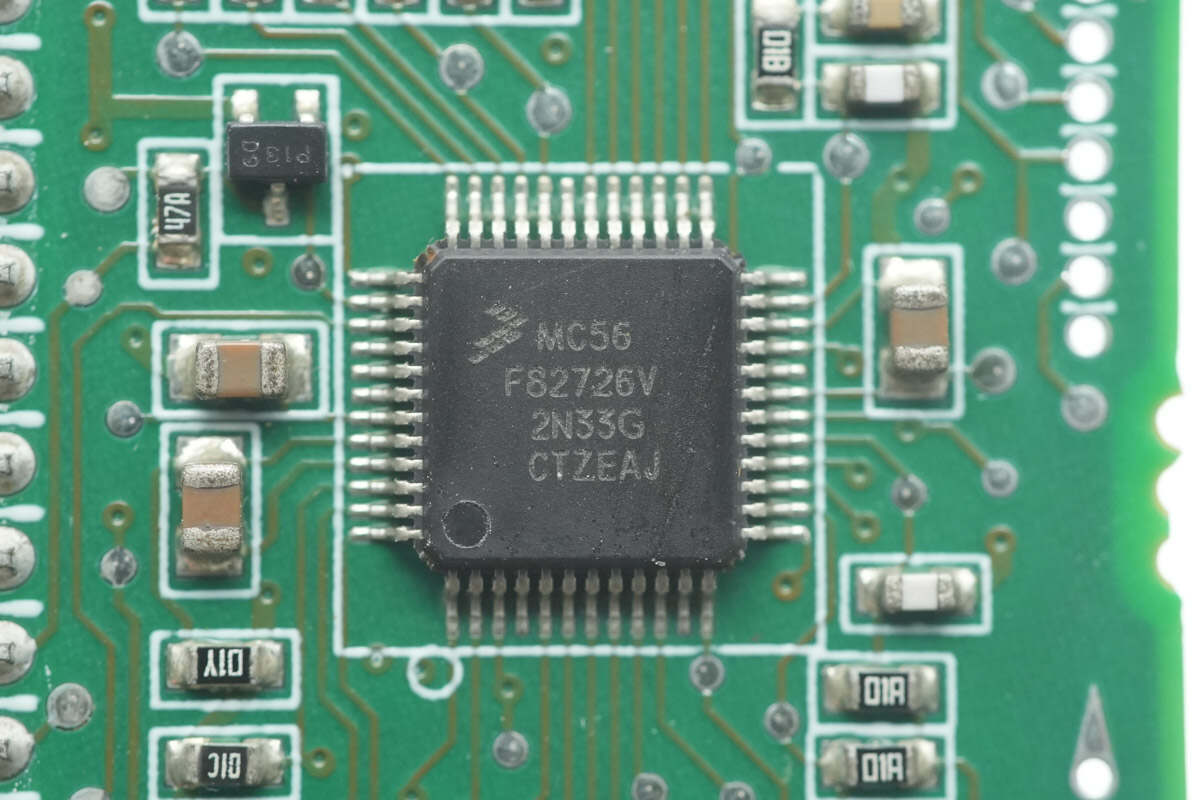

PFC控制器来自恩智浦，型号MC56F82726VLF，芯片内部集成32位56800EX内核，主频为100MHz，集成32KB FLASH和6KB SRAM，支持2.7-3.6V工作电压，采用LQFP48封装。

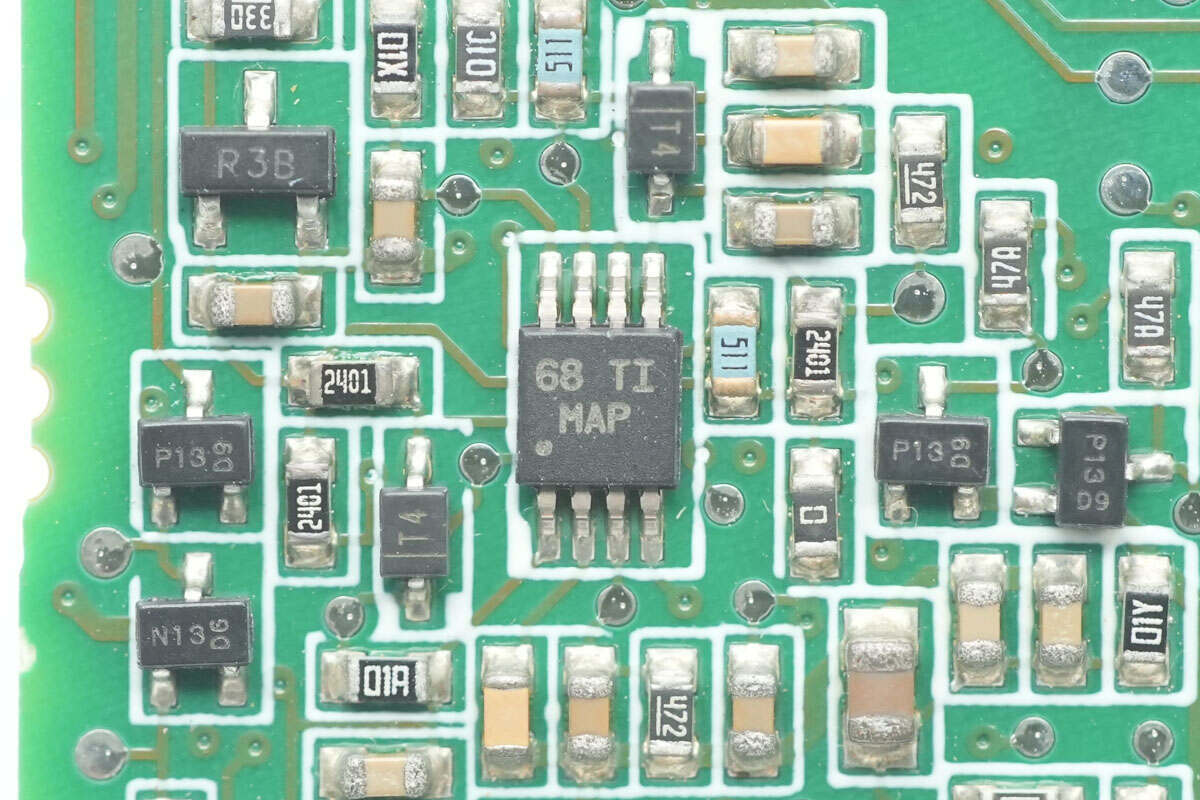

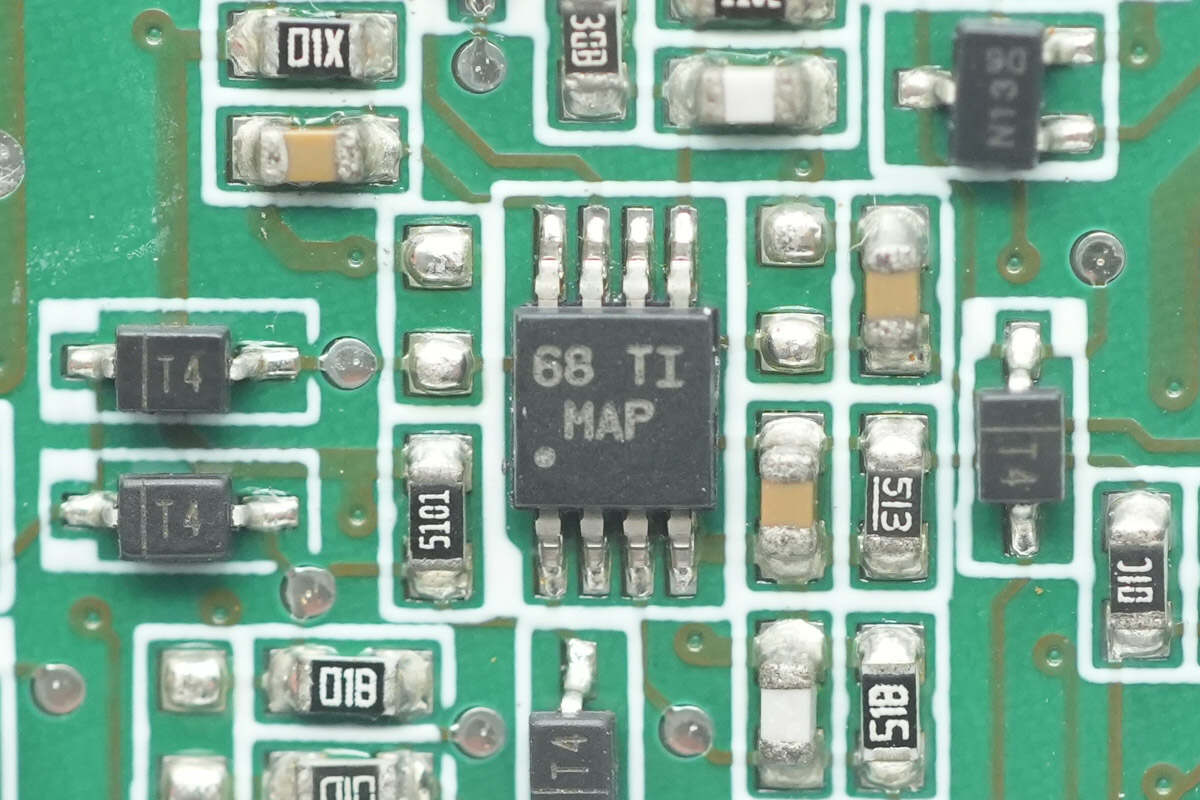

电压比较器来自德州仪器，丝印MAP，型号LM2903，为通用双路比较器，采用VSSOP8封装。

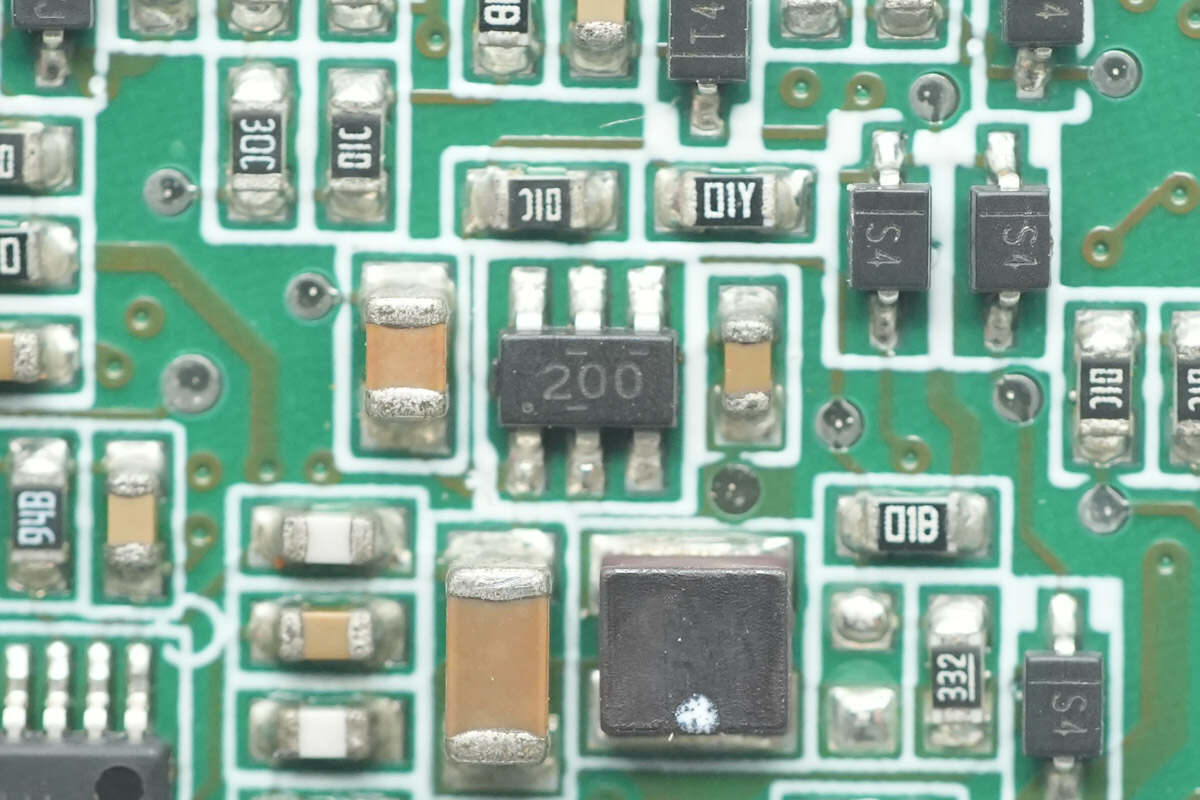

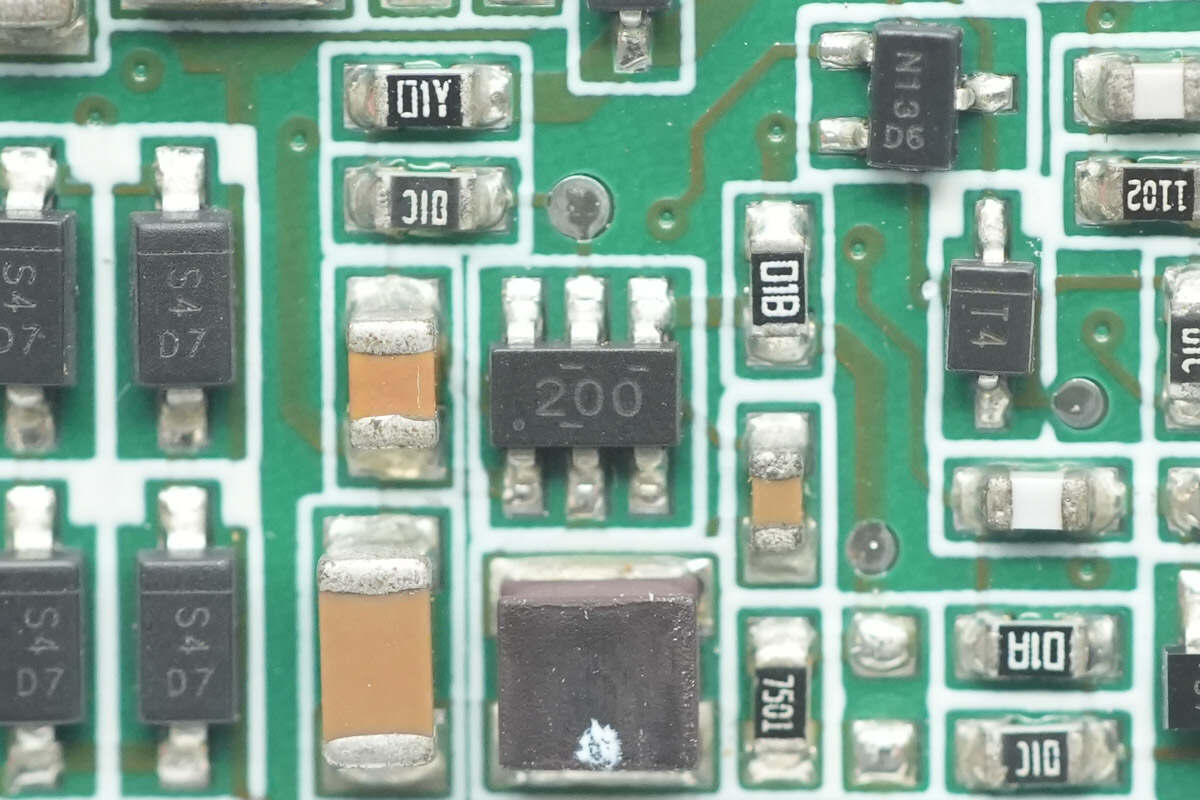

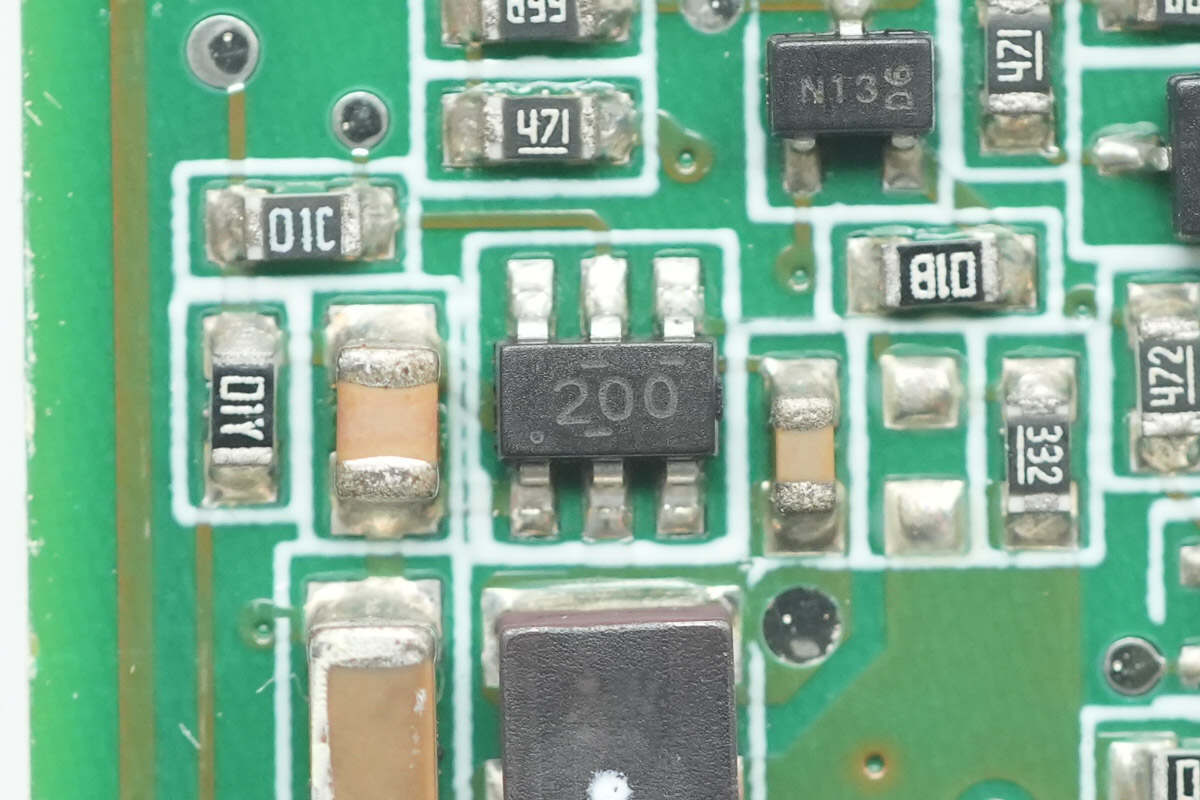

降压芯片来自德州仪器，丝印200，型号TPS562200，芯片内部集成开关管，支持17V输入电压，输出电流2A，采用SOT23封装。

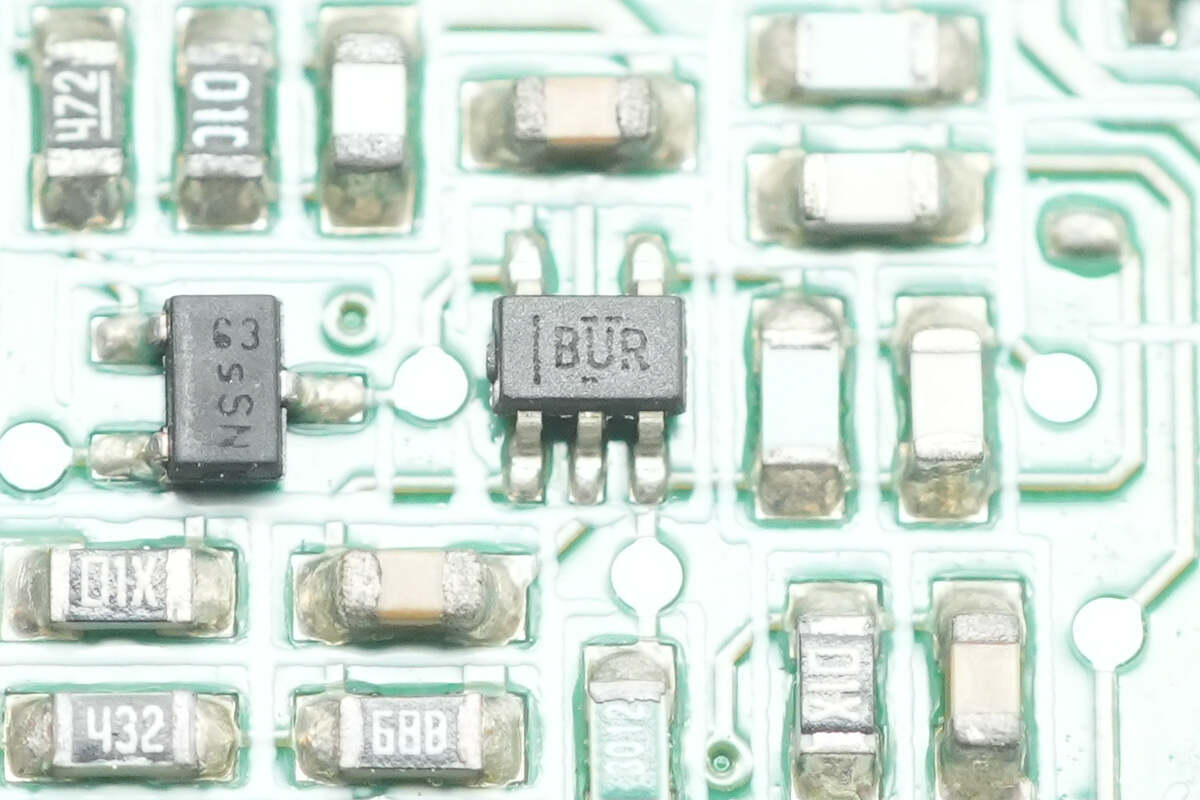

运放来自德州仪器，丝印BUQ，型号OPA376，是一颗精密低静态电流运放，支持轨对轨输入输出，采用SOT-23封装。

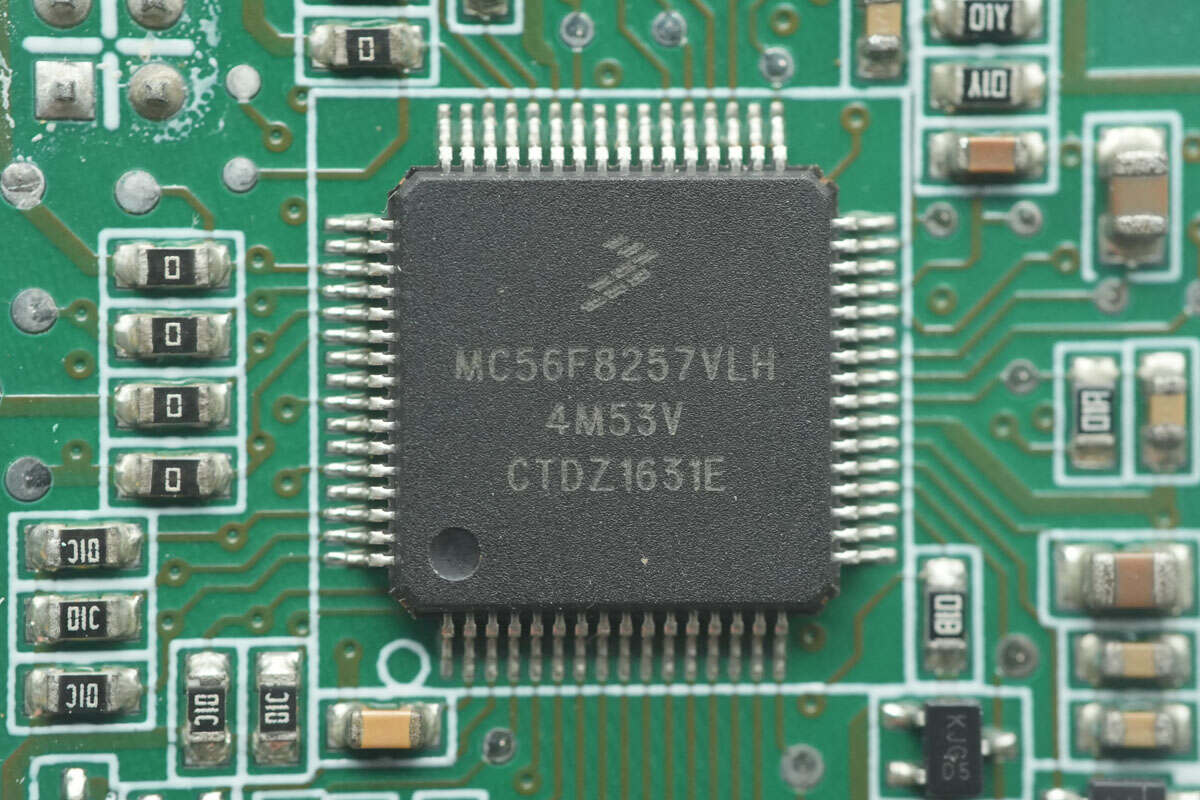

LLC控制器来自恩智浦，型号MC56F8257VLH，芯片内部集成16位56800E内核，主频为60MHz，集成64KB FLASH和8KB SRAM，支持3-3.6V工作电压，采用LQFP64封装。

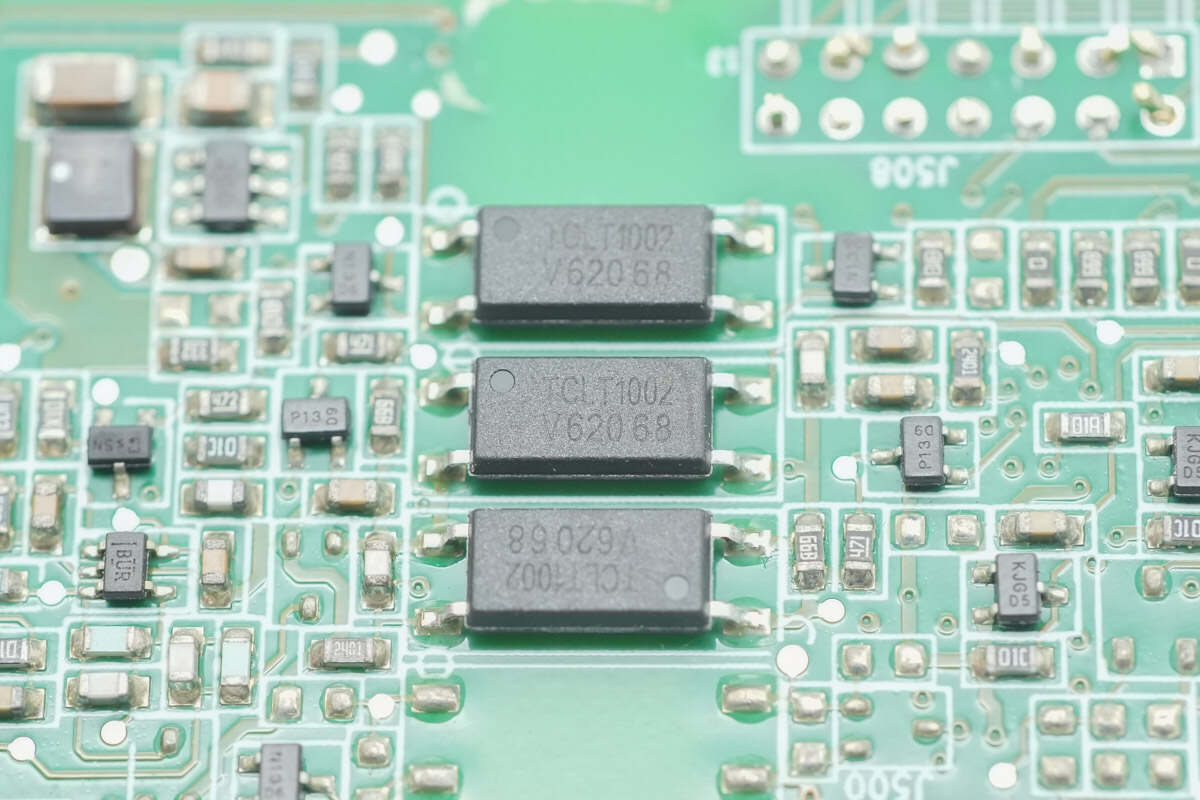

威世TCLT1002光耦用于PFC和LLC控制器之间隔离通信。

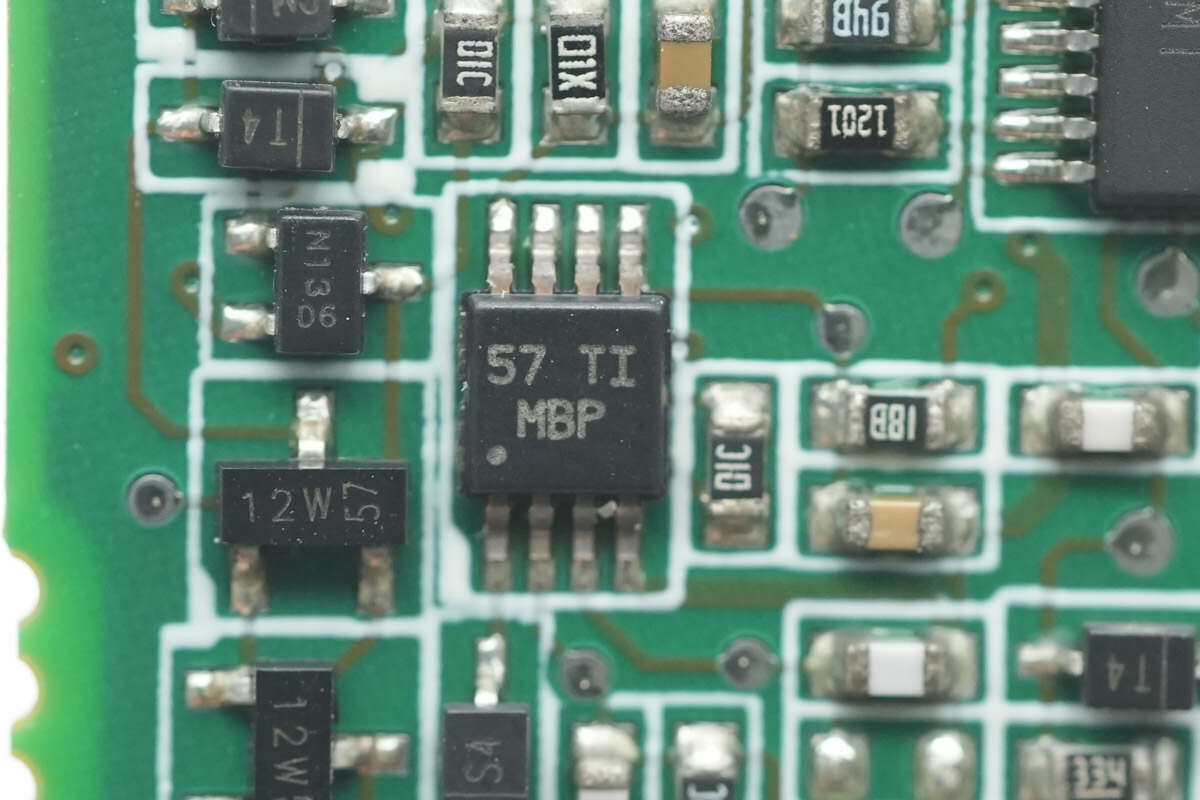

运放来自德州仪器，型号LM2904，是一颗标准双运放，支持3-36V工作电压范围，采用VSSOP8封装。

运放芯片来自德州仪器，型号LMV824，是一颗轨对轨输出的四运放，采用TSSOP14封装。

降压芯片采用德州仪器TP562200。

另一颗降压芯片型号相同。

电压比较器采用德州仪器LM2903。

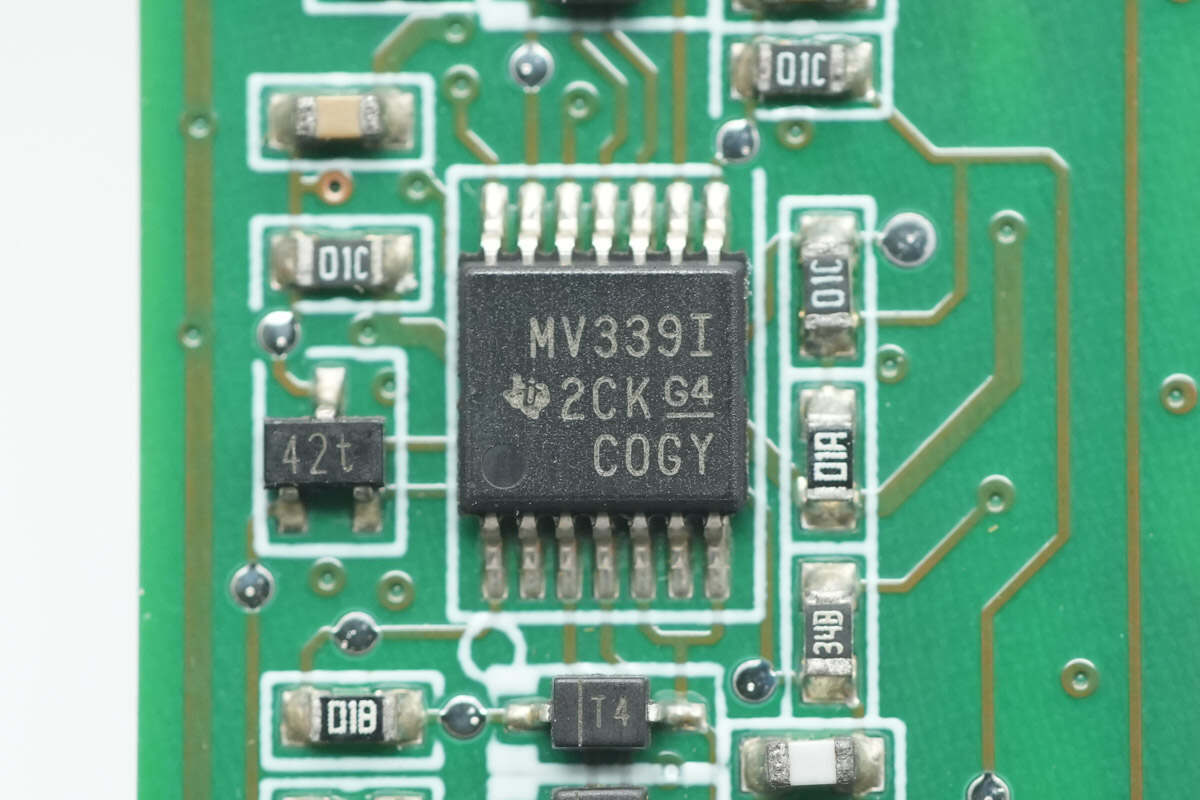

电压比较器来自德州仪器，型号LMV339，为四通道通用低电压比较器，采用TSSOP14封装。

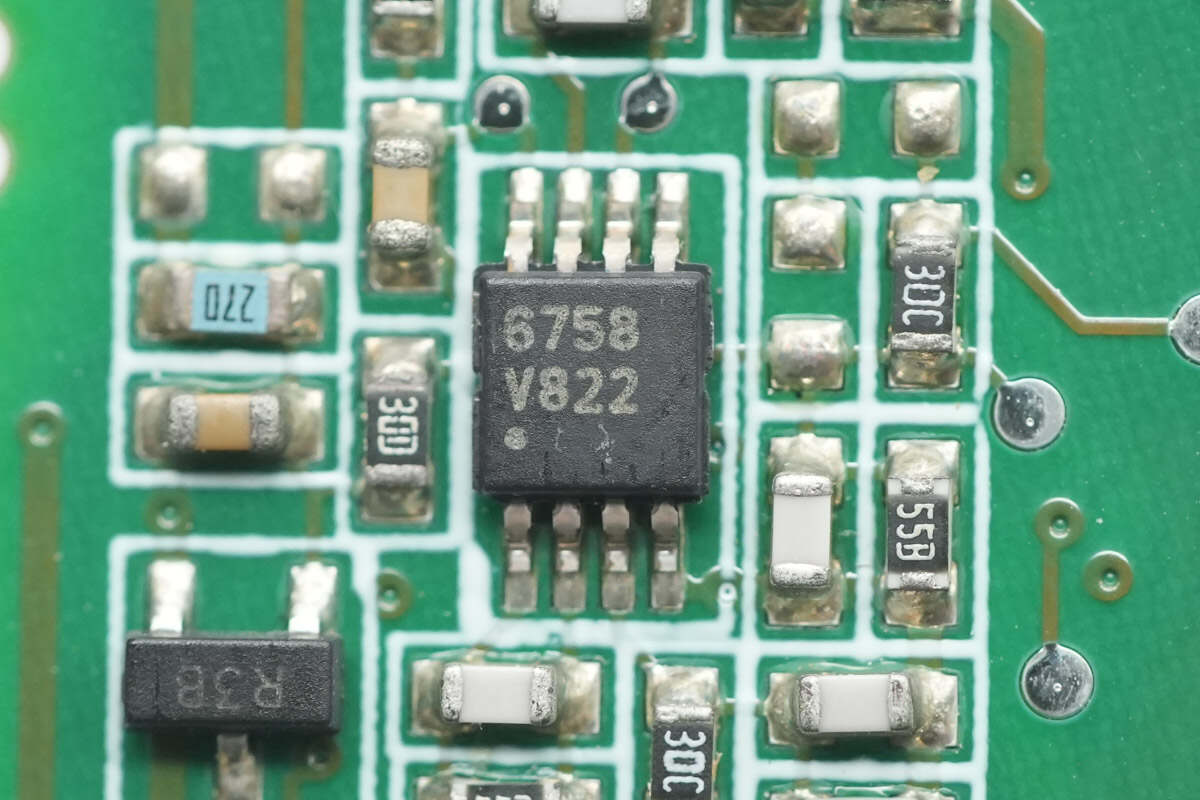

运放来自德州仪器，型号LMV822，为双通道低电压，低功耗，轨至轨输出运算放大器，采用VSSOP8封装。

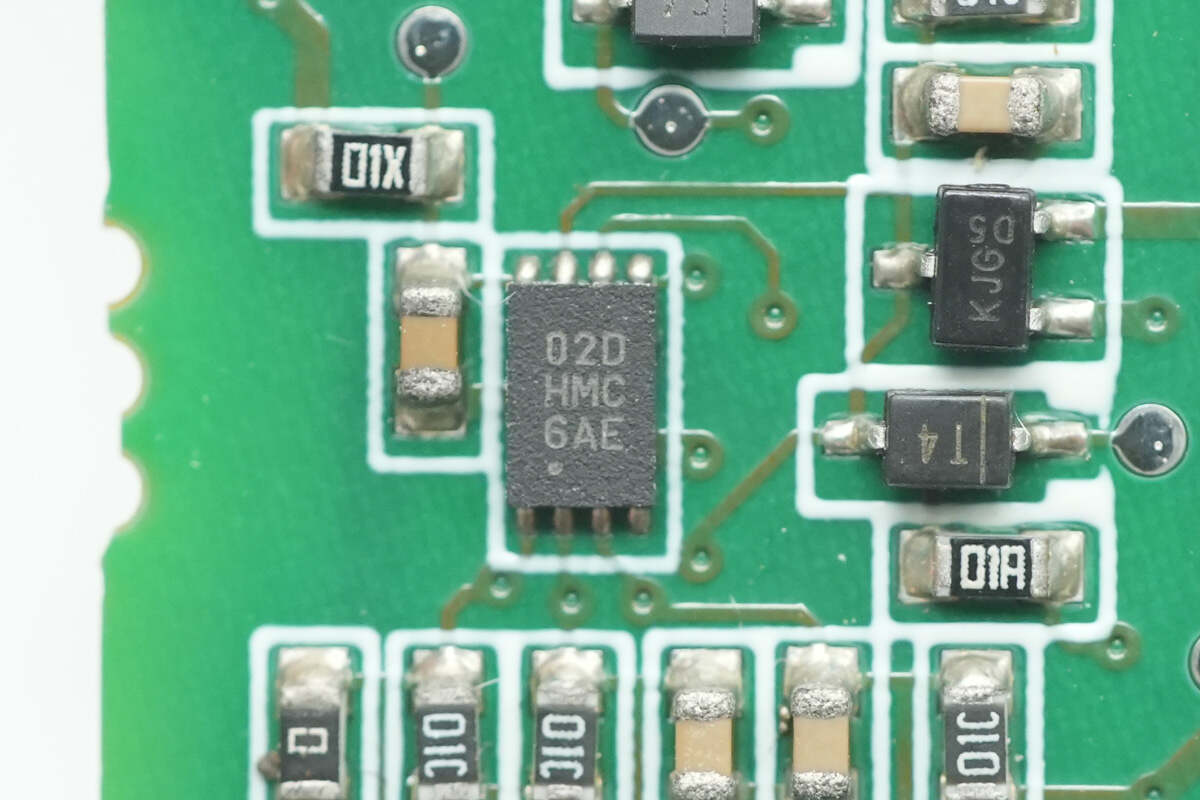

一颗丝印02DHMC的芯片特写。

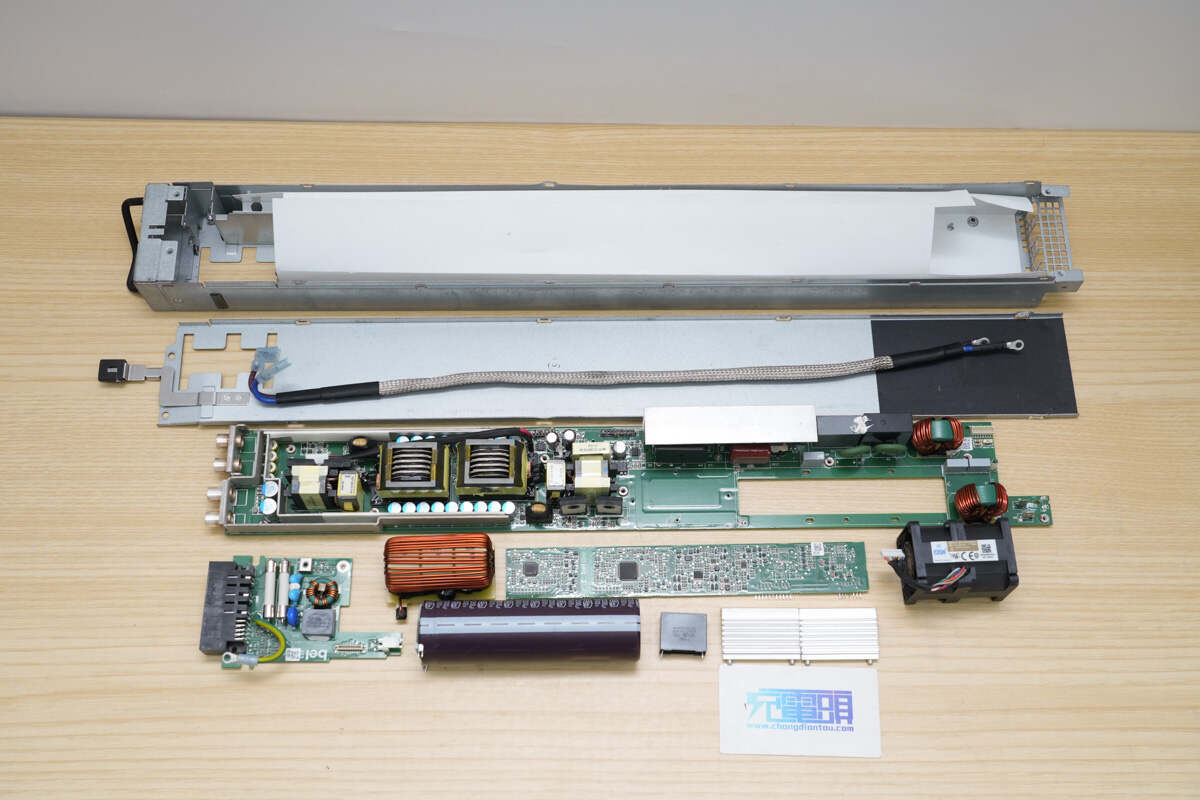

全部拆解一览，来张全家福。

充电头网拆解总结

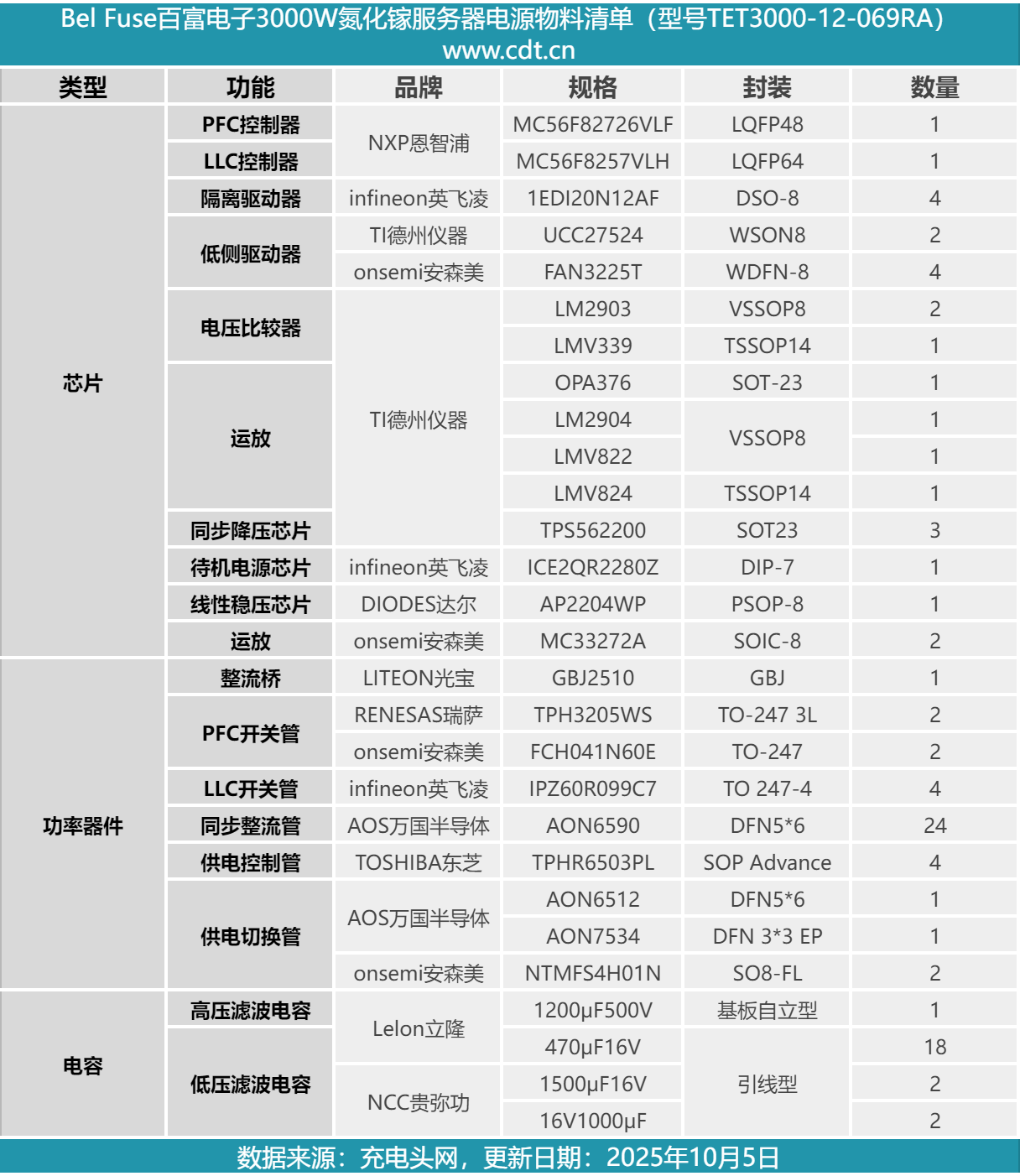

最后附上百富电子3000W氮化镓服务器电源的核心器件清单，方便大家查阅。

百富电子这款钛金服务器电源型号为TET3000-12-069RA，电源支持宽范围输入电压，额定输出功率为3000W，电源一侧设有提手，另一侧设有专用连接器，用于交流输入和直流输出连接。电源内置散热风扇，并设有指示灯用于电源和运行状态指示。

充电头网通过拆解了解到，这款电源采用恩智浦MC56F82726VLF控制器用于图腾柱PFC控制，搭配使用英飞凌1EDI20N12AF隔离驱动器。图腾柱PFC快管采用瑞萨TPH3205氮化镓开关管，慢管采用安森美FCH041N60E。

LLC控制器采用恩智浦MC56F8257VLH，使用德州仪器UCC27524驱动器，通过隔离变压器驱动开关管。LLC开关管采用英飞凌IPZ60R099C7，同步整流管使用万国AON6590，通过安森美FAN3225T驱动器进行驱动。

电源内部设有输入小板，交流输入通过导线连接，PCBA模块侧面焊接控制小板，设有PFC控制器和LLC控制器。高压滤波电容和固态滤波电容均为立隆品牌，还使用贵弥功电容滤波。正负极输出均采用铜排连接，降低电阻。电源用料均为知名品牌，内部做工扎实可靠。
