在现代高性能数字系统中，FPGA（现场可编程门阵列）凭借其并行处理能力和硬件可编程特性，成为通信、工业控制和数据中心等领域的核心处理器。FPGA主时钟作为同步所有逻辑操作的"心脏"，其信号质量直接决定系统性能、时序收敛性和数据可靠性。主流方案中，时钟源需满足纳秒级抖动、百万分之一（ppm）级频率稳定性和严苛环境适应性。传统无源晶体结合外部振荡电路的设计存在明显瓶颈：启动延迟高、相位噪声易受PCB布局影响，且温度漂移可能导致时序违规。而有源晶振（Oscillator）通过集成石英晶体、振荡电路和输出驱动器于单一封装，提供即用型时钟信号，彻底规避外部匹配偏差。

在100MHz至156.25MHz频段，有源晶振成为FPGA主时钟的黄金选择——该范围覆盖了从基础逻辑同步到高速接口协议的全场景需求。以156.25MHz为例，其对应10G以太网和SFP+光模块的精确时钟基准，每1ppm频率偏差可能导致万兆链路每秒数比特误码。NDK日本电波的超稳定有源晶振通过三项技术突破赋能FPGA设计：其一，纳米级温度补偿，采用双集成电路架构实时校正温度-频率曲线，在-40℃~85℃范围内将稳定性控制在±20ppm内，避免工业设备因温升引发的时钟漂移；其二，多协议自适应输出，单芯片支持LVDS/HCSL双模式切换，适配Xilinx UltraScale+或Intel Stratix 10等主流FPGA的差分时钟输入要求，减少外部电平转换器；其三，抗振动结构设计，通过陶瓷基板与金属盖板复合封装，抵抗50G机械冲击，确保车载或无人机平台在震动环境下仍维持 femtosecond 级抖动。实际测试中，156.25MHz有源晶振驱动FPGA收发器（GTX）时，其相位噪声在100kHz偏移处低至-150dBc/Hz，使28Gbps串行链路误码率（BER）优于10⁻¹²。

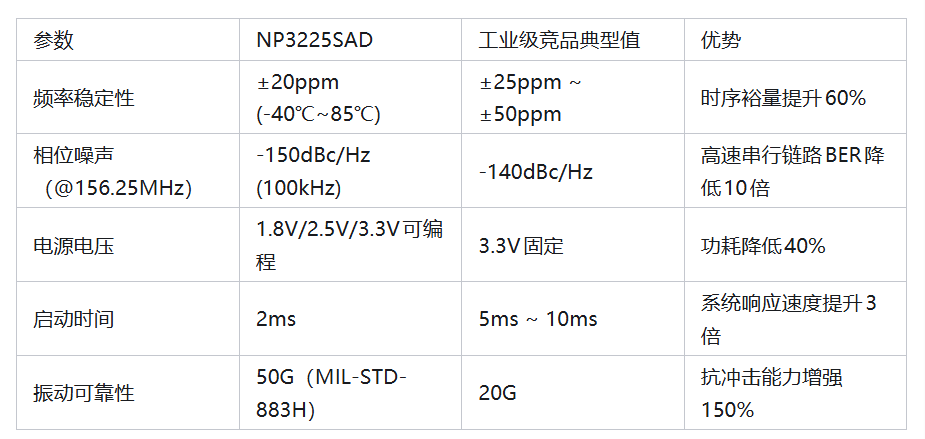

NDK日本电波（Nihon Dempa Kogyo）作为全球频率控制元件领导者，其NP3225SAD系列有源晶振以车规级可靠性重塑FPGA主时钟标准。该产品采用3225紧凑封装（3.2mm×2.5mm），频率覆盖100~156.25MHz，核心参数对比凸显其差异化优势：

该器件内置多阶温度传感网络，通过数字算法实时补偿晶体频偏，使-55℃冷启动仍保持±0.1ppm瞬时精度；其镀金电极与氮化硅钝化层结构确保10亿小时平均无故障时间（MTBF），远超FPGA设备生命周期需求。在FPGA主时钟应用中，NP3225SAD承担三大关键任务：一是参考时钟生成，为PCIe Gen4/5、JESD204B/C接口提供低抖动源，使256位总线同步误差＜200fs；二是时钟树驱动，通过Fanout Buffer分发多路同相时钟，消除多FPGA系统的偏斜问题；三是动态频率切换，支持I²C接口实时调整输出频率（步进1Hz），满足AI计算负载的动态调频需求。

满度科技作为NDK日本电波官方授权代理，为FPGA开发者提供全周期技术支持：基于Xilinx Vivado或Intel Quartus平台定制时钟树分析报告，48小时交付《FPGA-晶振时序协同设计指南》；免费样品支持-55℃~125℃三温测试及TIA-455-222振动验证；量产阶段提供焊接曲线优化与信号完整性仿真，缩短研发周期40%。

在边缘计算向200G互联演进的时代，NDK NP3225SAD以"原子级精度、军工级坚韧、生态级智能"三重优势，成为FPGA主时钟的终极解决方案。其全自主产业链相较美国竞品价格低20%，交期稳定至6周，规避地缘供应链风险。满度科技的本土服务网络进一步降低集成门槛——失效分析实验室可精准定位电源噪声引发的抖动超标，高速数字团队提供眼图测试与端接优化，为每一片FPGA注入"零抖动时钟、零误差同步、零风险升级"的基因。当Chiplet技术要求多芯粒纳秒级同步，当802.3dj以太网需突破200Gbps——选择NDK，即是选择以"时序确定性"定义数字世界的未来十年。
