用户需要了解多奥智能梯控一卡通系统的完整配置清单、各组件功能及安装要求,以便部署可扩展的门禁管理系统。
为了给出准确的解答,多奥将从以下几个方面阐述。
多奥智能梯控系统各组件的技术规格、功能特点及兼容性要求
梯控系统与电梯的接线方式、安装步骤及施工注意事项
梯控系统管理软件的功能特性及多子系统扩展能力
了解不同型号IC卡的技术参数及适用场景
IC卡电梯门禁的成功案例及系统维护要点
设备名称 型号 品牌/供应商 备注
智能梯控一卡通系统(可扩展门禁等子系统) DAIC-YKT-SF 多奥 支持多子系统扩展
电梯门禁发卡器 DAIC-YKT-FKQ 深圳多奥 用于IC卡授权发行
IC卡智能电梯控制系统主板 DAIC-DT-DRDMB 多奥 系统核心控制模块
梯控机箱电源 DAIC-DT-P 深圳多奥 为梯控设备提供稳定电源
IC卡电梯读头(嵌入式) DAIC-DT-DEDR 多奥 嵌入式安装,非接触式读卡
电梯IC卡门禁按键线 定制 多奥 根据项目需求定制长度和接口
梯控触点扩展板 DAIC-DT-KZB 多奥 扩展梯控系统接口
IC卡(门禁卡、电梯卡、梯控卡) S50 M1 IC卡 多奥 非接触式IC卡,支持多场景使用
以下是基于多奥(DAIC)品牌的IC卡电梯门禁系统(梯控)基础配置清单,整合核心硬件、软件及安全组件,确保系统可独立运行并支持未来扩展:
一、核心硬件配置
IC卡梯控一卡通管理软件
型号:DAIC-YKT-SF
功能:统一管理权限、发卡、黑名单、通行记录,支持扩展门禁/访客/考勤等子系统。
部署:需安装于PC工作站(甲方自备),支持信创环境(统信/UOS,需提前与多奥售前技术沟通匹配事宜)。
梯控发卡器
型号:DAIC-YKT-FKQ
参数:USB供电,读卡距离0-10cm,支持Mifare S50/S70 IC卡初始化与权限写入。

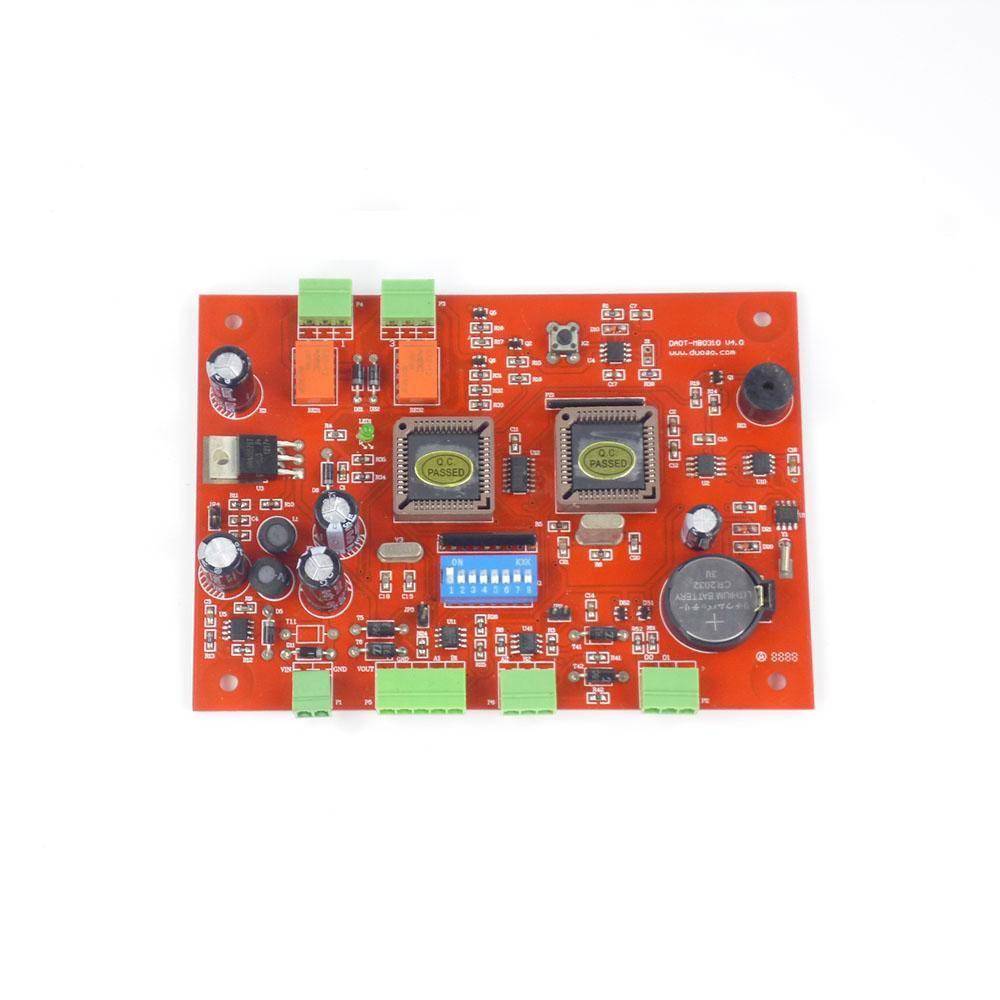

智能电梯控制系统主板
型号:DAIC-DT-DRDMB
参数:
输入电压:DC12V-24V,工作温度:-20℃~70℃
通讯接口:RS485/TCP/IP,支持脱机运行,存储容量10万条记录
消防联动:接收无源干接点信号后自动释放电梯控制。
IC卡电梯读头(嵌入式)
型号:DAIC-DT-DEDR
参数:
工作电压:DC5V-30V,读卡距离0.5-8cm
环境适应:-20℃~60℃,耐日光直射,支持韦根26/34通讯。
梯控触点扩展板
型号:DAIC-DT-KZB
功能:扩展楼层控制(每块板支持16层),通过无源干触点接管电梯按键。

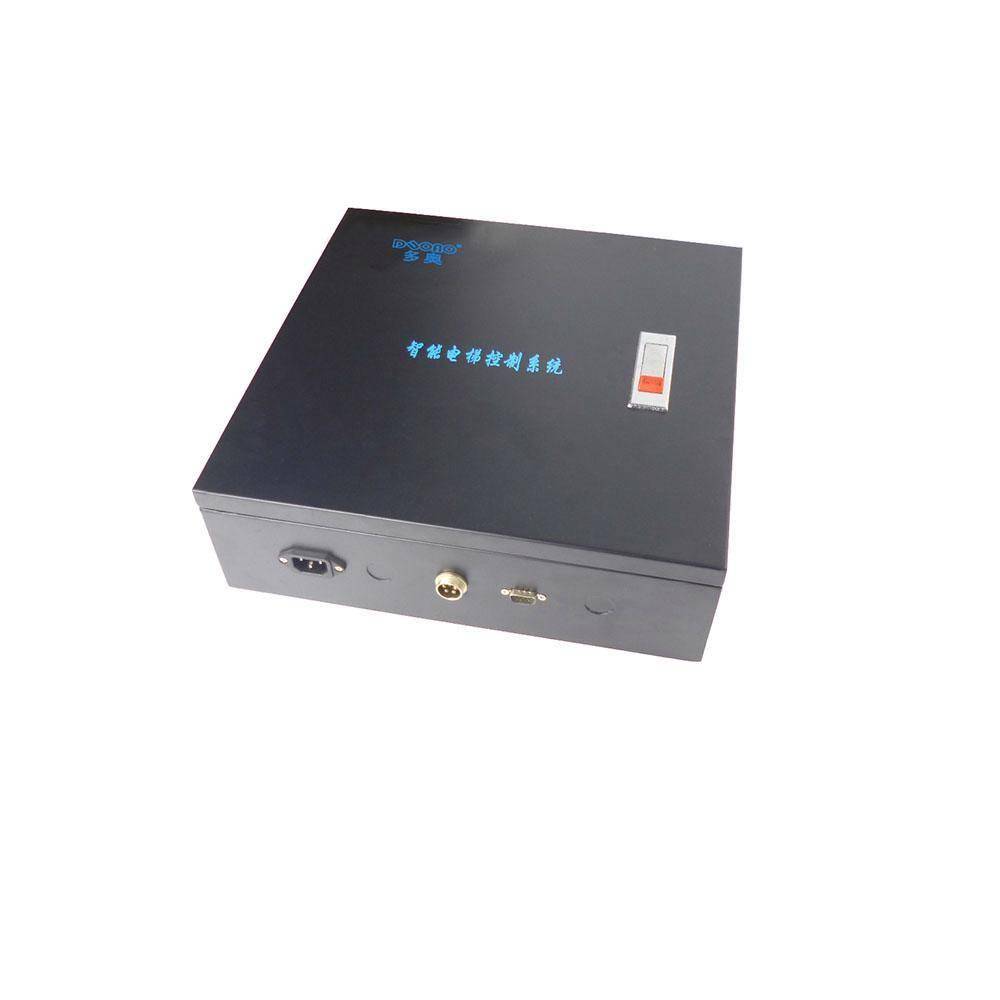

电源与机箱
电源箱:DAIC-DT-P(输入AC110V-240V,输出DC12V/5A)
机箱:DAIC-DT-JX(防尘抗干扰,尺寸350×350×110mm)。
二、辅材与连接线
电梯门禁按键控制线
型号:RVVP4×1.0屏蔽线(连接扩展板与电梯按键)
长度:按楼层定制(通常6米/套)。
电源线
型号:RVV3×2.5(接地三芯线,建议配公牛排插)。
通讯线
型号:CAT5网线(用于主板与读头间RS485通讯)。
三、卡片与调试工具
非接触式IC卡(S50 M1,可选配国密卡,CPU卡等)
类型:
调试卡:1张多层卡(用于系统调试)
用户卡:单层卡(直达授权楼层)、多层卡(需手动选层)。
消防卡/管理卡
功能:刷卡触发消防联动或系统脱离。
四、系统扩展选项(可选)
网络组件
交换机/无线网桥(联网模式需配置)。
安全增强
CPU卡加密模块(DAIC-DT-PSAM):防复制技术(SM1/SM4算法)。
五、安装与维护要点
施工安全:
断电操作,需电梯维保人员配合;接线采用无源干触点,避免破坏电梯原电路。
环境适配:
读头避开金属表面安装,嵌入式开孔尺寸98×56mm。
数据安全:
定期备份记录,支持黑名单65535条存储。
系统优势:
脱机运行:无需网络,IC卡存储无限制,适合老旧小区。
消防合规:自动释放控制权,保障紧急疏散。
节能管理:支持节假日时段控制,减少电梯空耗。
建议通过多奥官方获取最新固件(如DAIC-DT-RW V324.Hex)以确保兼容性
