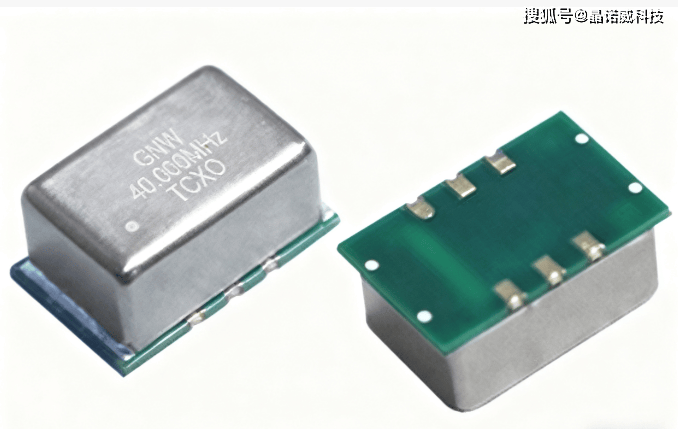

正弦波输出40MHz温补晶振TCXO-0914

关于正弦波输出40MHz温补晶振TCXO应用，晶诺威科技说明如下：

40MHz温补晶振（TCXO）凭借 ±0.1ppm超低频率误差和温度补偿技术，成为低相噪、低抖动、高精度及高稳定性时钟源的首选。

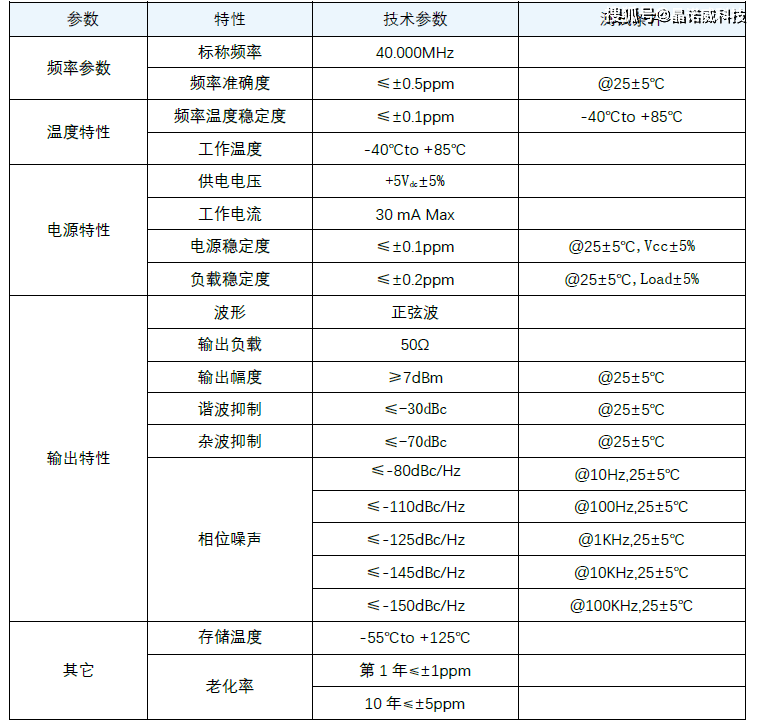

晶诺威科技产正弦波输出40MHz温补晶振TCXO规格参数

什么是40MHz TCXO温补晶振？它和普通晶振有啥不同？

简单说，40MHz温补晶振（TCXO）就是一颗能“抗住温度变化”的高精度时钟芯片，工作频率正好是40.000000MHz。它不像普通OSC晶体振荡器那样，温度一变，频率就飘，这在通信、雷达、测试仪器里可是致命问题。

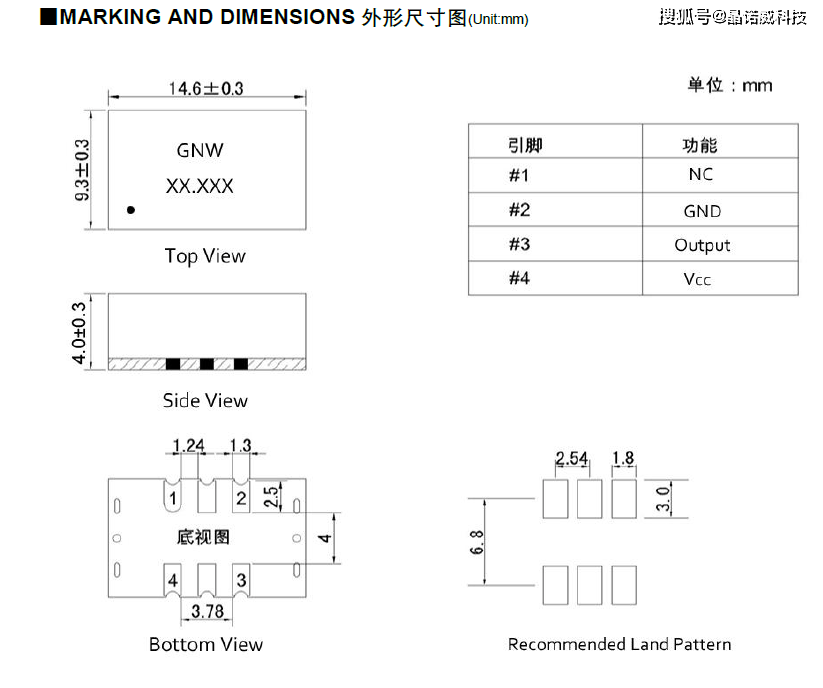

正弦波输出40MHz温补晶振TCXO尺寸及引脚说明

而TCXO通过内置的温度传感器和补偿电路，实时监测环境温度，并自动调整输出频率，让40MHz始终保持在极小误差范围内。比如 ±0.1ppm的精度，意味着即使连续运行一年，频率偏差也不超过0.00001%——相当于每天只差不到1毫秒！这在5G基站、卫星导航、高端示波器中至关重要。

关于正弦波输出40MHz TCXO温补晶振的4个关键指标：

1、频率稳定度（Frequency Stability）：

±0.1ppm是行业高水准，代表在-40℃~+85℃宽温下，频率波动极小。对比普通晶振常见的±10ppm甚至更高，差距明显。

2、输出特性：

输出波形为正弦波（Sine wave），输出负载为50Ω，输出幅度≥7dBm，谐波抑制≤-30dBc，杂波抑制≤-70dBc

2、老化率（Aging Rate）：

一般为±1ppm/年以内，说明长期使用频率不会“越用越偏”，适合长期部署的系统。

3、电源电压与功耗：

5V供电，工作电流30mA。

4、封装尺寸及引脚功能说明：

尺寸14.65 × 9.35 × 4.0 mm，SMD贴片式，适合自动化贴装。

正弦波输出40MHz温补晶振TCXO ±0.1ppm高精度应用说明

5、产品型号

产品名称：TCXO-0914，晶诺威晶振料号：T0914G40M5SF
