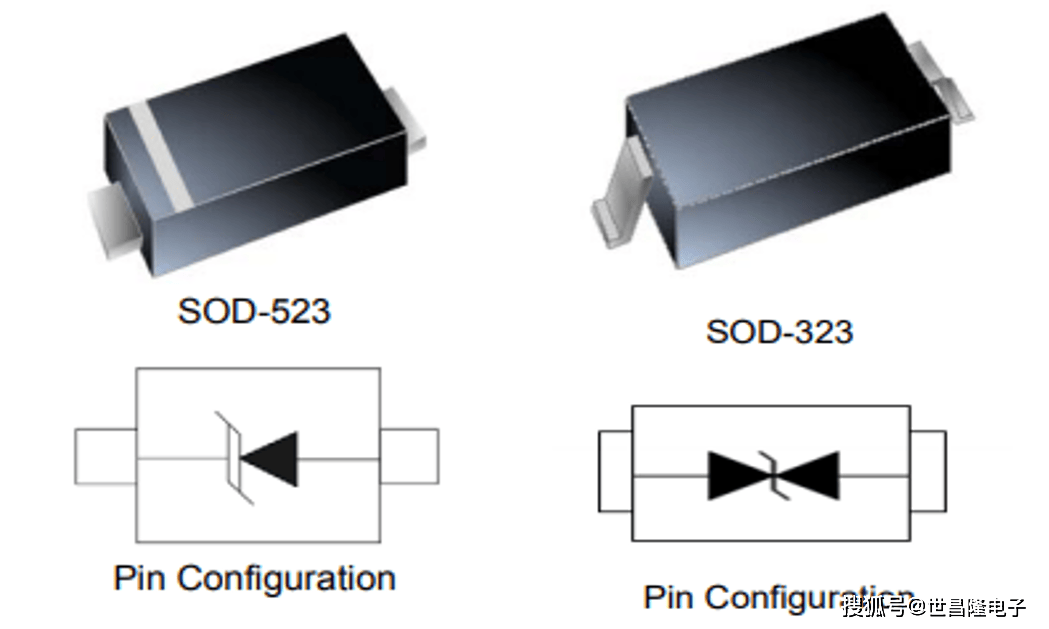

单向ESD二极管

结构

由P-N结构成，具有明确阳极（Anode）和阴极（Cathode），仅允许电流单向导通。

应用

单向型号通常用于直流电路，用于USB、HDMI等单向信号接口的静电保护，因结构简单、成本较低，常见于数字接口场景。

双向ESD二极管

结构

内部为背靠背连接的二极管结构，两端对称，无固定极性。

应用

双向型号用于交流电路（如电源输入/输出线路），在正反向异常过压时均能触发保护；适用于便携式设备（如手机、MP3、相机等），因其可双向导通，适合处理双向信号或需要负压保护的场景。

型号推荐

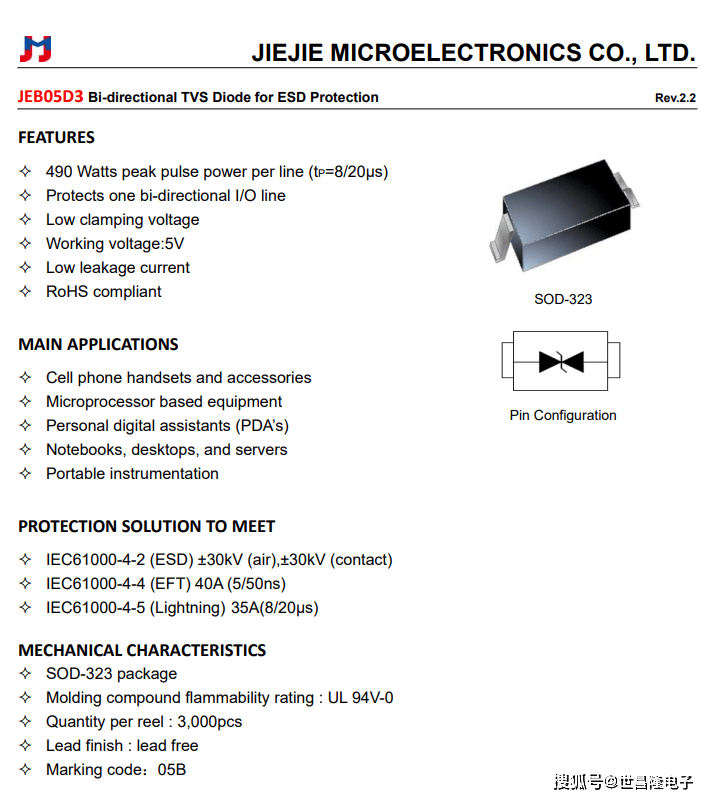

今天给大家介绍一颗捷捷微静电保护双向二极管JEB05D3。

其主要参数如下：

品类: ESD静电保护二极管

型号: JEB05D3

极性: 双向

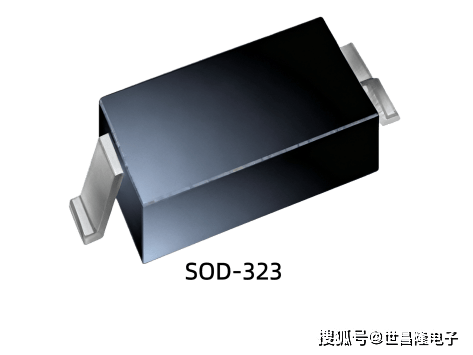

封装: SOD-323

功率: 490W

电压: 5V

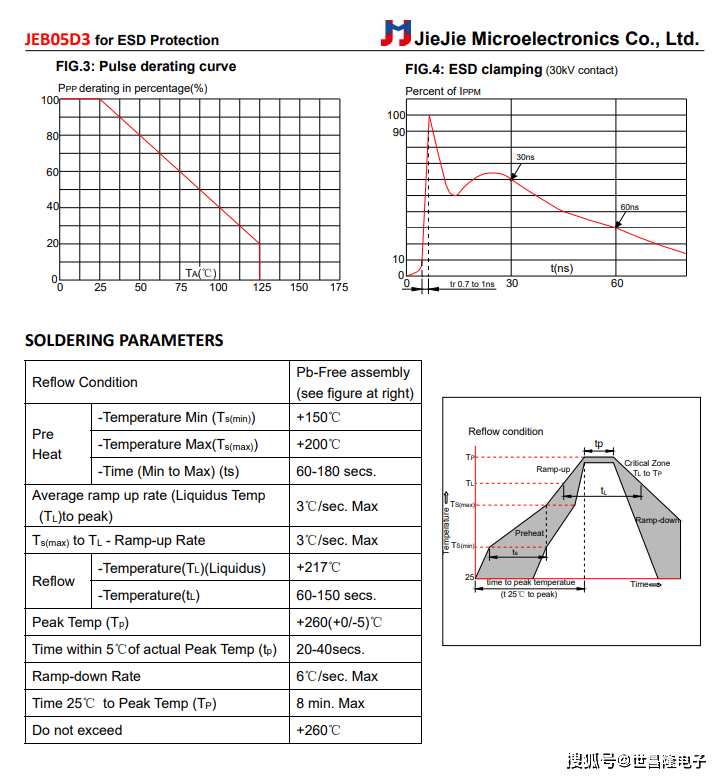

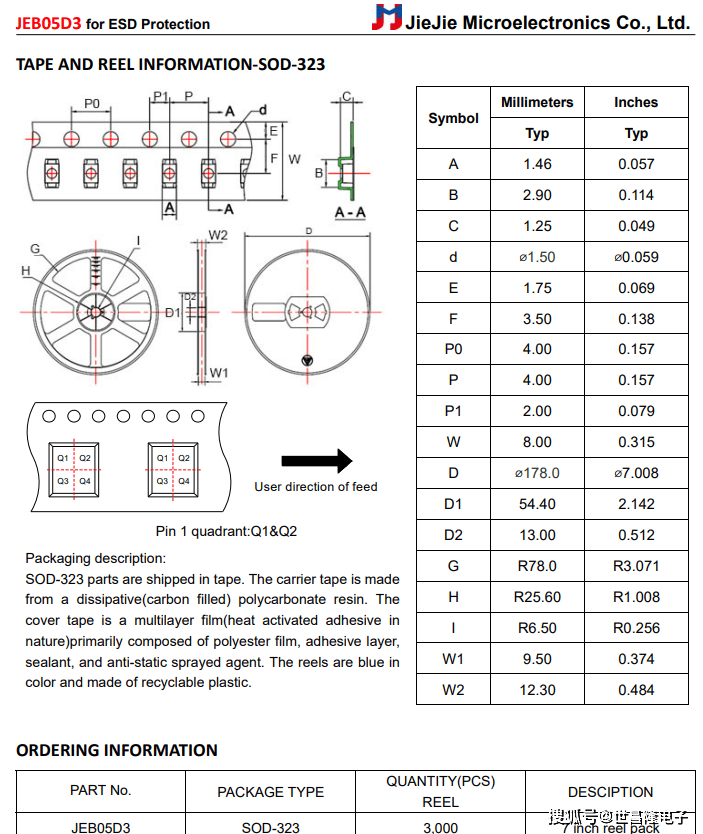

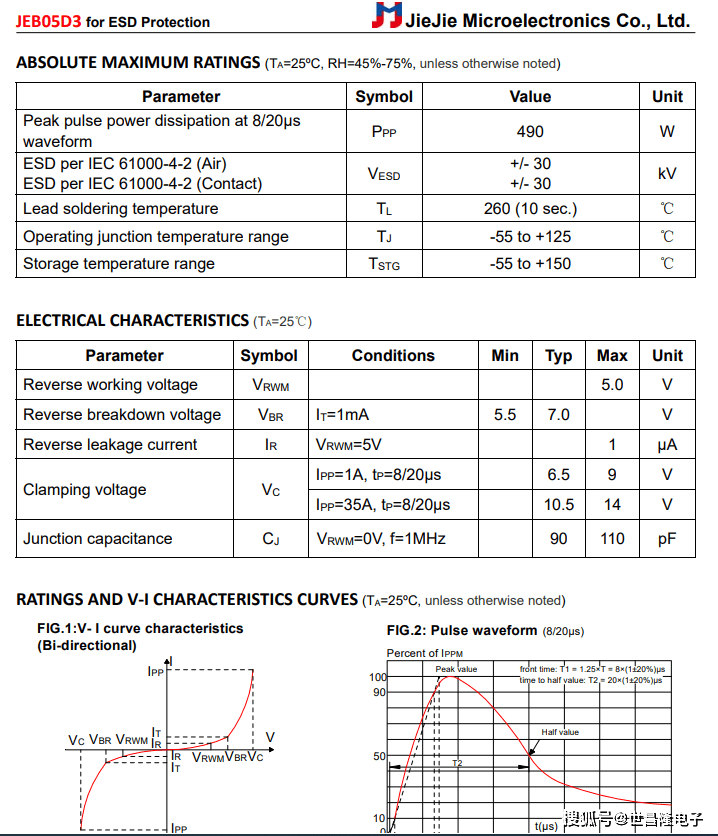

规格书详情

01

02

03

04
