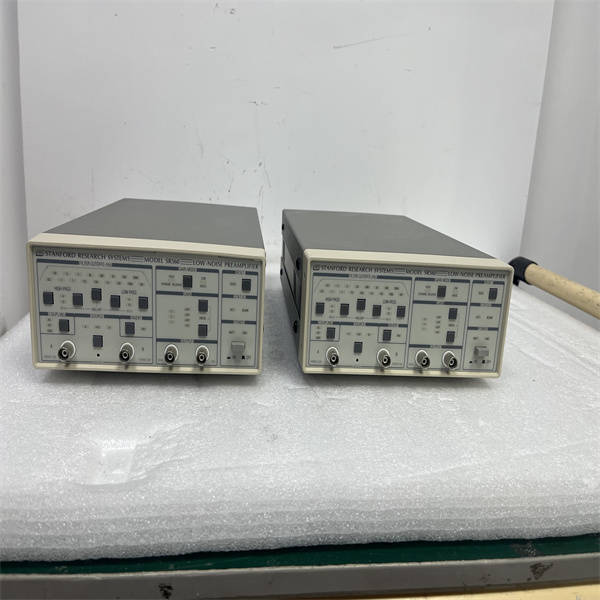

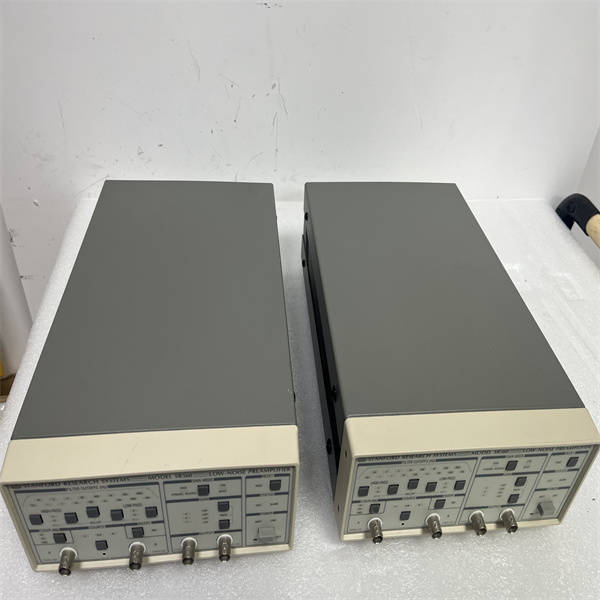

STANFORD斯坦福SR560前置电压放大器
创始人
2025-11-14 14:35:34
0次
Stanford Research SR560 是一款高性能、低噪声前置放大器，适用于各种应用，包括低温测量、光学检测和音频工程。
SR560 具有一个具有 4 nV/√Hz 输入噪声和 100 MΩ 输入阻抗的差分前端。完整的噪声系数轮廓如下图所示。SR560 的输入完全浮动（BNC 屏蔽未连接到底盘接地）。放大器接地和机箱接地都位于后面板上，以便灵活地将仪器接地。输入偏移归零由前面板电位器完成，可使用小螺丝刀操作。
除了信号输入外，后面板的 TTL 消隐输入可让您快速关闭和打开仪器的增益。这对于防止前端过载很有用。在 TTL 电平变高 5 μs 后增益关闭，并在 TTL 信号变低后 10 μs 内再次开启。
两个绝缘输出 BNC 连接器提供 600 Ω 和 50 Ω 输出。两者都能够将 10 Vpp 驱动到各自的负载中。两个后面板电源输出提供高达 200 mA 的 ±12 VDC，以放大器地为参考。输出提供干净的直流电源用作偏置源。
增益可以按 1-2-5 的顺序从 1 到 50,000 中选择。可调增益功能让您可以将增益指定为任何固定增益设置的百分比，分辨率为 0.5%。可以有选择地在滤波器之前分配增益以优化噪声性能，或在滤波器之后分配增益以降低对过载的敏感性。
SR560 包含两个一阶 RC 滤波器，其截止频率和类型（HPF 或 LPF）可从前面板进行配置。这些滤波器可以一起配置为 6 或 12 dB/oct 滚降低通或高通滤波器，或配置为 6 dB/oct 滚降带通滤波器。包含一个过滤器重置按钮，以在使用长过滤器时间常数时缩短仪器的过载恢复时间。滤波器截止频率可按 1-3-10 的顺序设置，范围为 0.03 Hz 至 1 MHz。
