在全球半导体行业这片没有硝烟的战场上，一台光刻机的重要性不亚于一支航母战斗群。荷兰ASML公司凭借其顶尖的EUV（极紫外）光刻机，长期把持着高端芯片制造的“命门”。但就在最近，一场足以改变战局的技术变革正从东方升起——日本的纳米压印技术不仅成功实现5nm芯片量产，更剑指2nm制程，这场高端芯片的“破袭战”已经打响。

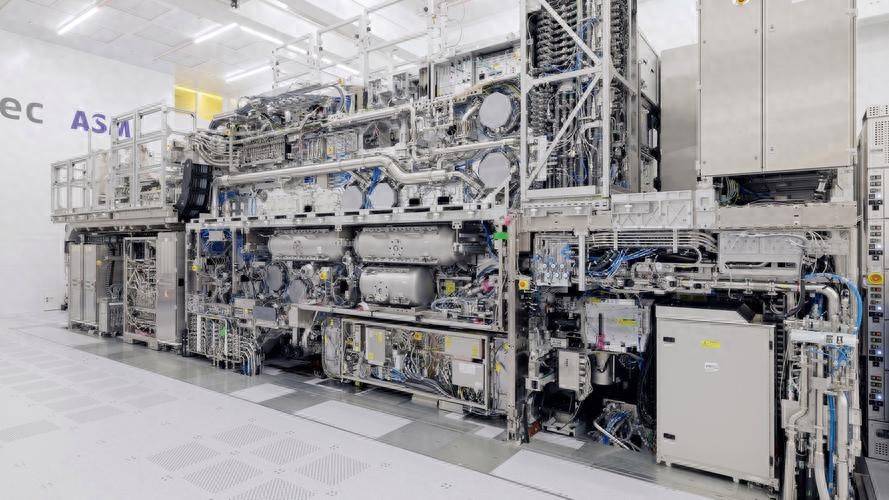

你或许会问，ASML的EUV光刻机不是一直稳坐王座吗？确实，它的精密程度令人惊叹，单台售价动辄超过10亿元人民币，堪称“半导体工业皇冠上的明珠”。但它有个致命软肋：太贵了！不光设备本身造价惊人，运行时更是“电老虎”，一台EUV光刻机的功耗堪比一个小型城镇。更关键的是，由于技术垄断和出口管制，全球能轻松买到EUV光刻机的企业屈指可数。

这就给了日本佳能公司绝佳的“超车”机会。他们另辟蹊径，研发的纳米压印技术走了一条完全不同的路。简单说，传统光刻像是用“手电筒”照射底片在相纸上成像，而纳米压印则像是直接用“印章”在晶圆上压出电路图案。这种方法跳过复杂的光学系统，成本骤降到EUV的十分之一，能耗也大幅降低。佳能已经推出型号为FPA-1200 NZ2C的设备，套刻精度达到1.2nm，为实现5nm量产铺平道路。

纳米压印技术的突破，相当于在ASML坚固的防线上撕开一道口子。它不仅让中小芯片企业有机会涉足先进制程，更可能重塑全球芯片供应链格局。尤其值得注意的是，这项技术基本不依赖美国技术，受出口管制影响小，这意味着芯片制造的关键工具可能迎来更广泛的流通。

当然，新技术面临实战考验。纳米压印需要高精度模板，模板寿命和缺陷率控制是亟待解决的难题。但佳能显然加快了步伐，计划在2026年前后突破2nm制程。另一边，ASML也没坐以待毙，正加速研发High-NA EUV甚至Hyper-NA EUV光刻机，试图用更高数值孔径维持技术优势。台积电、英特尔等芯片巨头则在多条技术路线上下注，既采购High-NA EUV设备，也密切关注纳米压印进展。

这场较量背后，是全球对半导体战略制高点的激烈争夺。芯片作为现代军事系统的“大脑”，从隐形战机的雷达、导弹的制导系统到加密通信网络，都离不开最先进的制程工艺。哪个国家能掌控更高效、更自主的芯片制造技术，谁就能在未来的国防科技竞争中占据先机。

纳米压印技术的崛起，标志着半导体装备领域从“一枝独秀”走向“百家争鸣”。虽然EUV光刻技术在可预见的未来仍将是高端逻辑芯片的主力，但纳米压印已在存储芯片等领域开辟根据地。这场技术赛跑远未结束，而最终受益的，将是整个科技生态和国家安全体系。芯片战争的下一回合，注定更加精彩。
