HT4066过电压保护IC
创始人
2025-11-25 10:35:37
0次

特性

・输入电压范围：3V~36V

・开启延时时间：10ms (Typ.)

・OVP电压：固定5.85V(Typ.)，或外部可调

・60ns快速OVP响应时间

・内置MOS RDS(ON) 125mΩ

・欠压保护和过温关断保护

・SOT23-6封装

应用领域

・GPS

・TWS, 音箱 ・智能手机

・数字摄像机

・平板，MID, PAD

・外围设备

・充电宝

描述

・HT4066是一颗过压保护IC，其内置125mΩ (TYP)大电流MOS，其可对低电压工作的系统进行电压保护，最高+36VDC。

・当VIN电压超过OVP值时，HT4066将关闭MOS以关断VIN到VOUT的路径，从而保护负 载。

・当OVLO接地时，HT4066自动设置为固定的 5.85V过压保护值。OVLO外接分压电阻时，可 设置4~10V的过压保护值。

・当HT4066超过最大结温时，器件关闭。

・该产品提供SOT23-6封装，支持-40℃到+85℃ 的环境温度。

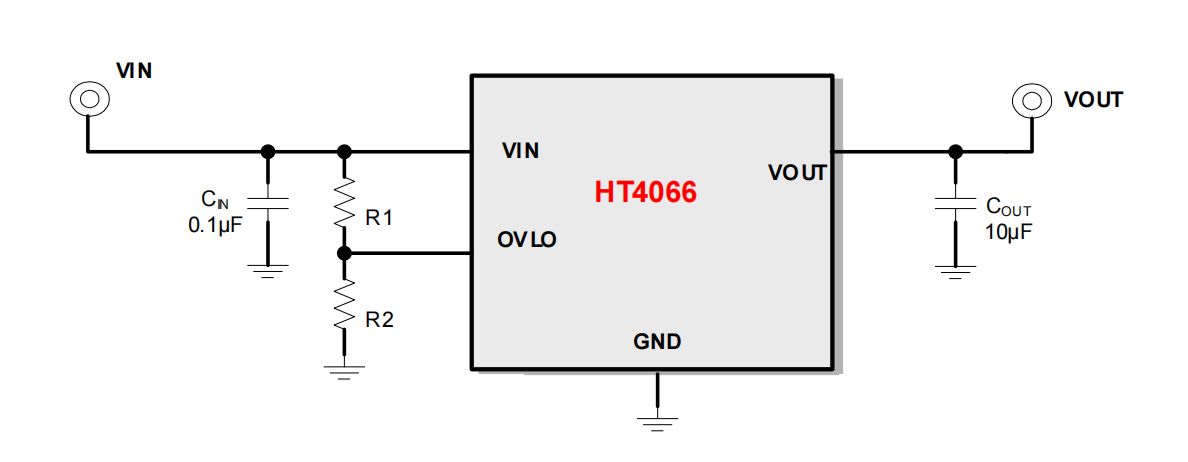

典型应用

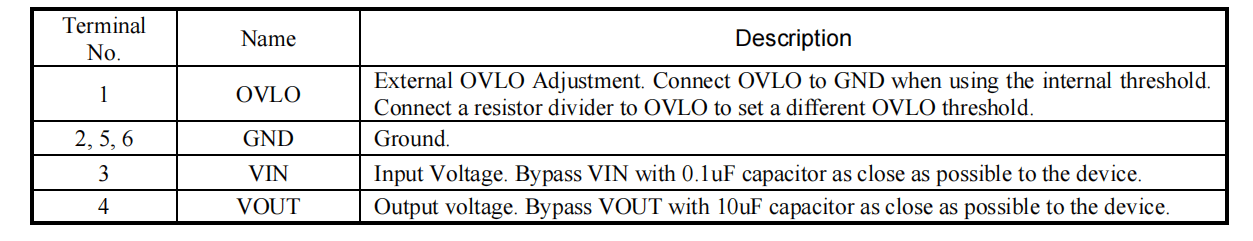

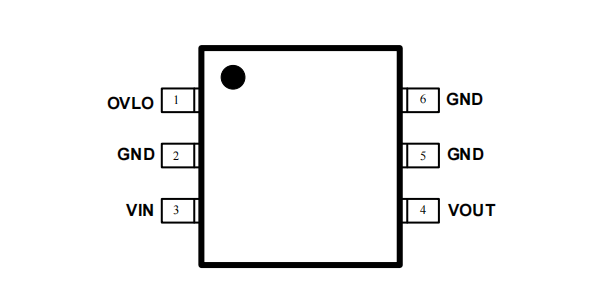

引脚配置
