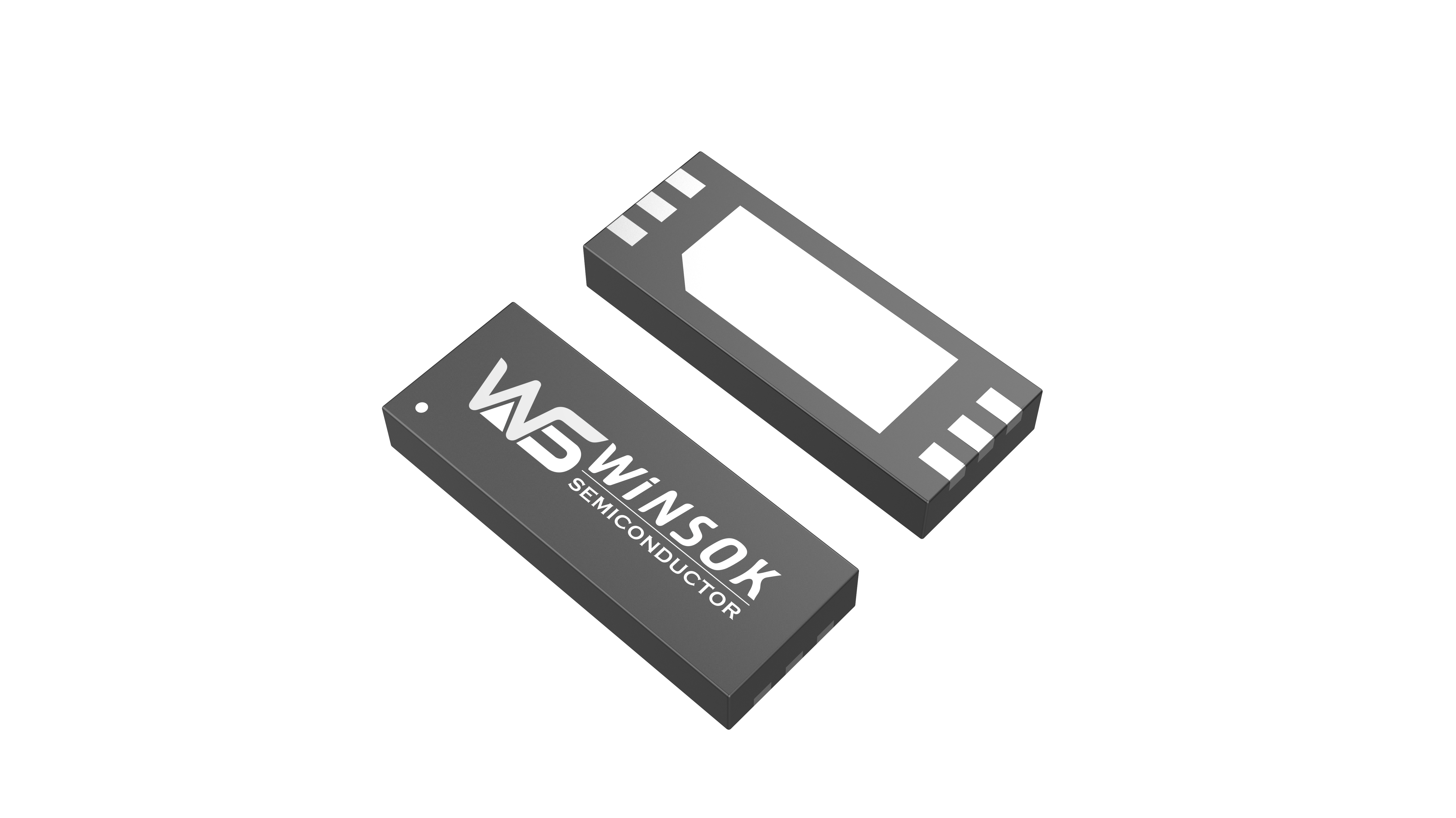

防逆冲MOS零件的核心作用是构建一种智能单向导通机制，在电源输入端实现反接保护和反向电流阻断，同时最大限度降低正常导通时的功率损耗。其工作原理基于MOS管导通电阻可低至毫欧级的特性，通过精密控制栅极电压，使器件在正向供电时完全导通，电源反接时彻底关断，等效于一个压降仅几十毫伏的"理想二极管"。

在防反接保护场景中，传统方案采用肖特基二极管，但0.3V至0.5V的正向压降在10A电流下会产生3W至5W的热量，不仅效率损失显著，还需配备散热器增加成本和体积。防逆冲MOS通过检测电源极性自动切换状态：正向接入时，体二极管先导通形成微弱压降，该压降经电阻分压后为栅极提供驱动电压，使沟道完全开启，导通电阻可降至5毫欧以下，10A电流下的损耗仅0.5W，无需额外散热。当电源反接时，栅源电压为负或零，MOS管保持关断，体二极管承受反向电压而截止，完全阻断电流，后级电路不受任何冲击。

反向电流抑制是另一关键功能。在电机驱动、电池充放电等存在感性负载的系统中，负载突变会产生反向电动势，试图将电流倒灌回电源母线，引起母线电压泵升和电容过压。防逆冲MOS通过实时监测漏源电压方向，一旦检测到反向电势，立即关断沟道，将反向电流抑制在毫安级，保护前端AC-DC整流桥和滤波电容。这种快速阻断能力对多电池组并联系统尤为重要，能防止高压电池组向低压组倒灌充电，避免电池环流热失控。

电路拓扑上，防逆冲MOS分为低侧驱动和高侧驱动两种架构。低侧驱动将MOS管置于电源负极回路，源极接地，栅极驱动参考固定地电位，控制简单，适用于地线隔离的系统。高侧驱动将MOS置于正极通路，源极浮地，需采用自举电路或隔离变压器为栅极供电，虽设计复杂，但能实现完整的共地系统保护，是工业设备主流方案。高端驱动芯片如LM5069集成电荷泵，可产生比电源电压高10V的驱动电压，确保MOS充分饱和。

选型时需重点考量漏源击穿电压VDSS应至少为系统电压的1.5倍，48V系统宜选用100V MOS；连续漏极电流ID按实际工作电流的1.5倍降额；导通电阻RDS(on)决定损耗，越低越好但成本递增，需权衡效率与成本；栅极阈值电压Vth应低于最小工作电压，确保低压时仍能可靠开启。启动瞬间需限制浪涌电流，通常在栅极串联电阻并并联电容，形成慢启动特性，防止输入电容充电电流冲击MOS管。

实际应用中还衍生出智能诊断功能。通过监测漏源压降可判断MOS健康状态：正常导通时Vds=Rds(on)×Id，若测得压降异常升高，预示MOS退化或过热；关断时若检测到Vds接近零，则表明MOS可能短路失效。部分BMS系统将防逆冲MOS与电流采样集成，利用其导通电阻作为检流元件，进一步简化电路。

微硕控制器产品实践中，防逆冲MOS是系统可靠性第一道防线。在输入端配置100V/50A级别的Trench MOS，配合TVS管和自恢复保险丝，可承受±48V反接、±600V浪涌和持续5秒短路而不损坏。驱动电路采用独立辅助电源供电，确保主电源异常时保护机制依然有效。这种设计使控制器满足ISO 7637汽车电源波动标准，反接保护响应时间<1微秒，通态损耗<0.5%，极大提升产品在复杂工况下的耐用性。
