硬件开发工程师，对一些基础的电子元器件，如贴片电阻，贴片电容，二极管，三极管等，相信都非常的了解；然而针对一些电路项目开发经验不是很足的工程师，被广泛应用的数字三极管与复合二极管却很少被他们所知，原因竟是大学教材与课堂实验很少涉及这些；这些现象的存在让电路一点通不得不感叹，有必要向小伙伴们介绍些数字三极管的相关内容，包括它的电路设计优点；

1，数字三极管

数字三极管电路图 所谓数字三极管，就是将三极管的基级分压限流电阻与三极管集成在一起，作为一个基础电子元器件使用，取代两个电阻与一个三极管构成的电路；

2，电路优点

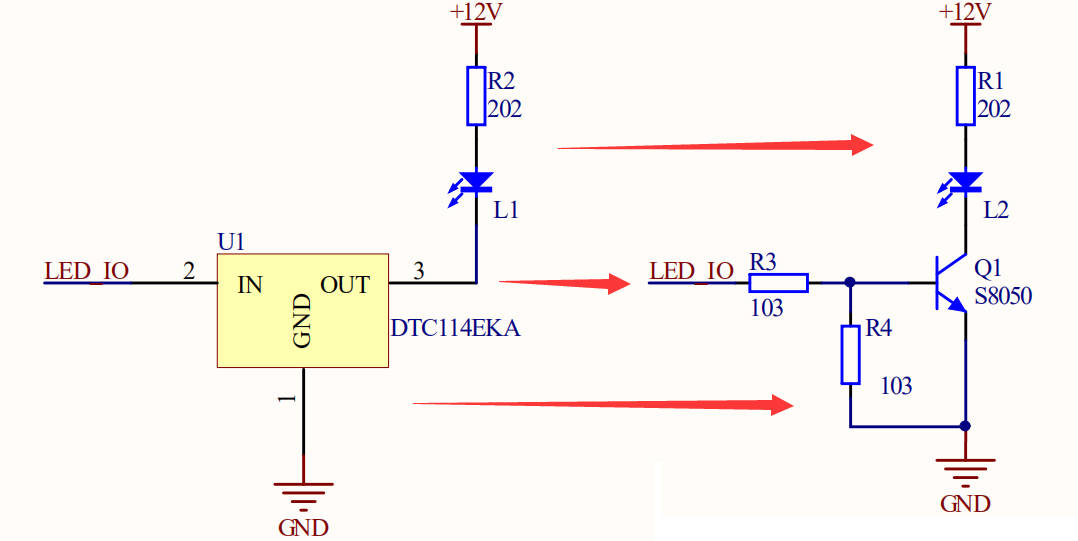

数字三极管与普通三极管对比电路图

2.1 设计简单：电路原理图精简，尤其是工程师在PCB Layout的过程中，对于寸土寸金的PCB空间而言显得尤为珍贵

2.2 减少成本：对于一个硬件开发工程师，完成一个项目的电路功能是最基本的任务；对于一个优秀的高级硬件开发工程师，还需要关注项目的设计成本，如研发人员费用，元器件BOM表成本，PCB生产与SMT代工费用等；相比较普通三极管，数字三极管就能很好的减少元器件BOM表成本与SMT代工费用，原因是数字三极管的SMT焊点只有3个，而普通三极管与两个电阻的SMT焊点却有7个；

2.3 电路可靠：众所周知，一个电路系统，使用的元器件与芯片数量越少，它的可靠性就越高，系统出故障的概率就会越小；

2.4 逻辑功能：数字三极管在电路设计使用中，大多数是利用其截止与饱和的两种工作状态，也就是三极管处于关闭和导通状态，此时数字三极管可以实现逻辑非门的电气功能； 为了更好的方便服务小伙伴们，结合芯片哥多年的研发工作经验，常用的数字三极管型号包含DTA114系统与DTC114系列；

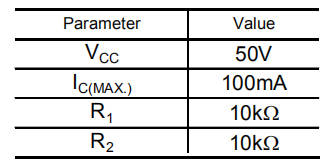

数字三极管关键参数表 小伙伴们在选型的时候注意R1与R2两个电阻的阻值以及比例关系，因为这两个电阻的阻值关系影响数字三极管的电路性能，需要工程师按照实际的电路项目应用选择。
