一、产品概述

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

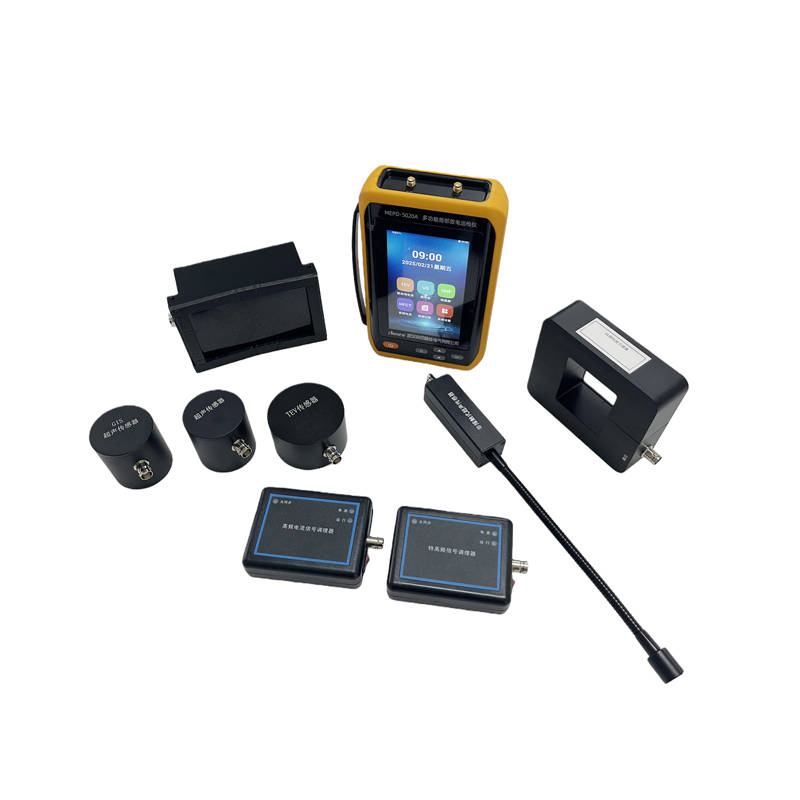

多功能局部放电巡检仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。

二、主机参数

可检测通道数 4通道

采样精度 12bit

同步方式 内同步，外同步，光同步

TEV

检测带宽 3M-100MHz

测量范围 0～60dB

测量误差 ±2dB

分辨率 1dB

每周期最大脉冲数 720个

最小脉冲频率 10Hz

输出接口 标准SMA连接主机

非接触US

中心频率 40kHz

分辨率 0.1uV

精度 ±0.1uV

测量范围 0.5uV～1mV

输出接口 标准SMA连接主机

接触US

频率范围 20kHz～300kHz

输出阻抗 50Ω

检测灵敏度 0.1mV

测量范围 0.1mV～1V

输出接口 标准SMA连接主机

UHF

检测带宽 300MHz～1.5GHz

输出方式 BNC接口-信号调理单元，无线连接主机

接收方式 天线接收

传输方式 同轴电缆

检测灵敏度 <-60dBm

HFCT

检测带宽 100K-50MHz

传输阻抗 >5mV/mA(10MHz )

输出阻抗 50Ω

测量范围 -20~80dB

测量误差 ±1dB

分辨率 1dB

输出接口 BNC接口-信号调理单元，无线连接主机

环境

使用环境温度 -20℃～50℃

存储环境温度 -40℃～70℃

湿度 10%-90%（非冷凝）

海拔高度 ≤3000m
