CH32V系列MCU单片机网络小票打印机方案应用

创始人

2026-01-21 17:40:37

0次

在智能零售与物联网设备快速普及的今天，传统小票打印机在连接灵活性、多终端协同及响应速度上面临全新挑战。为此，我们推出基于CH32V系列MCU单片机的高性能网络小票打印机方案，以强大的核心处理能力与丰富的集成外设，为商用打印领域带来高效、稳定、易集成的解决方案。

网络小票打印机方案概述

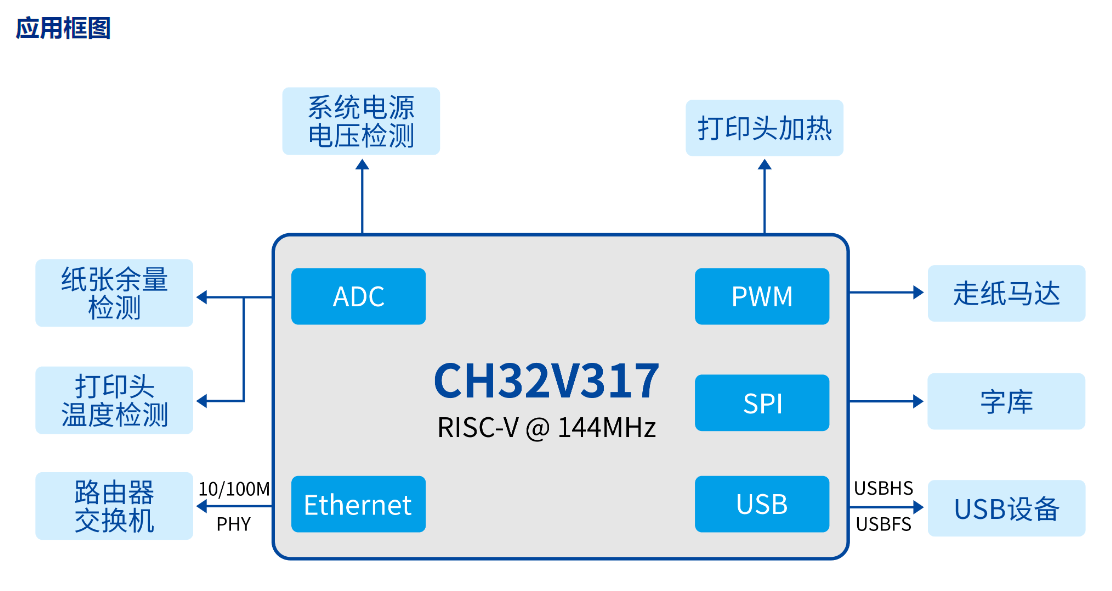

本方案以CH32V317/CH32V307为主控芯片，依托青稞V4F微处理器内核，MCU单片机支持高达144MHz的主频并实现零等待运行，具备单精度浮点运算单元与快速中断响应机制。MCU单片机芯片集成了480Mbps高速USB2.0主机/设备接口及PHY、百兆以太网内置PHY、多达8组串口、4组带死区控制的高级PWM定时器，以及SDIO、DVP图像接口、运放、双ADC、双DAC等丰富外设，为网络小票打印机提供了高度集成化的硬件基础。

网络小票打印机方案应用特点

①内置定时器支持带死区控制的互补PWM输出，确保马达走纸稳定可靠。

②配备高速SPI接口，可轻松连接SPI FLASH，用于字库存储与数据缓存。

③MCU单片机内置百兆以太网PHY收发器，大幅提高集成度，简化BOM与PCBA布局，走线更简洁。

④MCU单片机支持480Mbps USB接口，实现与外部设备的高速数据交互，提升传输效率。

⑤MCU单片机支持单精度浮点运算及快速中断响应，能够高效处理复杂打印任务与多终端协同指令。

⑥提供8组串口，可同时连接扫码枪、传感器等多种外设，支持多设备联动与复杂场景应用。

作为业内知名的电子元件供应商与存储解决方案技术伙伴。英尚微电子公司核心业务涵盖存储芯片、半导体器件、单片机、蓝牙芯片及微动开关等产品的供应，依托资深的技术团队，为客户提供精准的产品选型、电路设计及产品研发全流程支持。更多产品讯息，请搜索英尚微。
