一、产品定位与核心功能

电子式多倍频发生器（又称多倍频电压发生器、多倍频电源发生器）是专为变压器、互感器等设备的感应耐压试验设计的电力电子测试设备。其核心功能是通过变频技术生成多倍频试验电压（如50Hz、100Hz、150Hz、200Hz），模拟实际工况下的过电压场景，验证设备绝缘性能的可靠性。

核心应用场景：

变压器绕组的匝间、层间、段间及相间纵绝缘耐压试验。

互感器的感应耐压试验。

电力设备绝缘系统的局部放电检测（需配合其他设备）。

二、技术原理与核心优势

电力电子技术

采用变频调节器作为核心，通过数字控制技术实现电压、频率的精准调节。

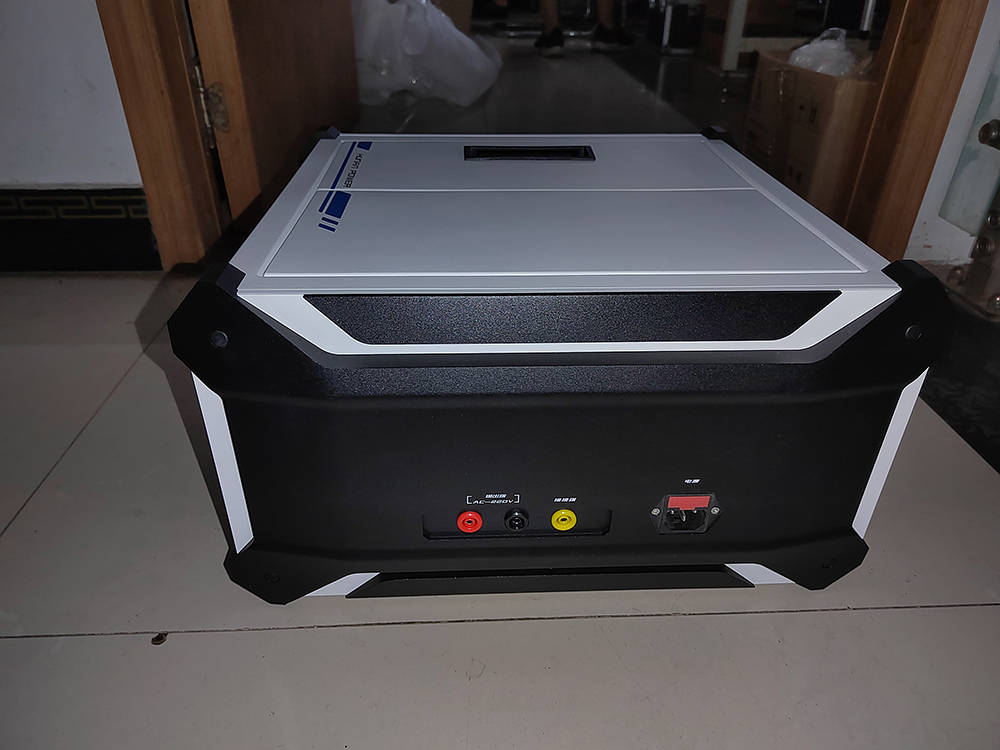

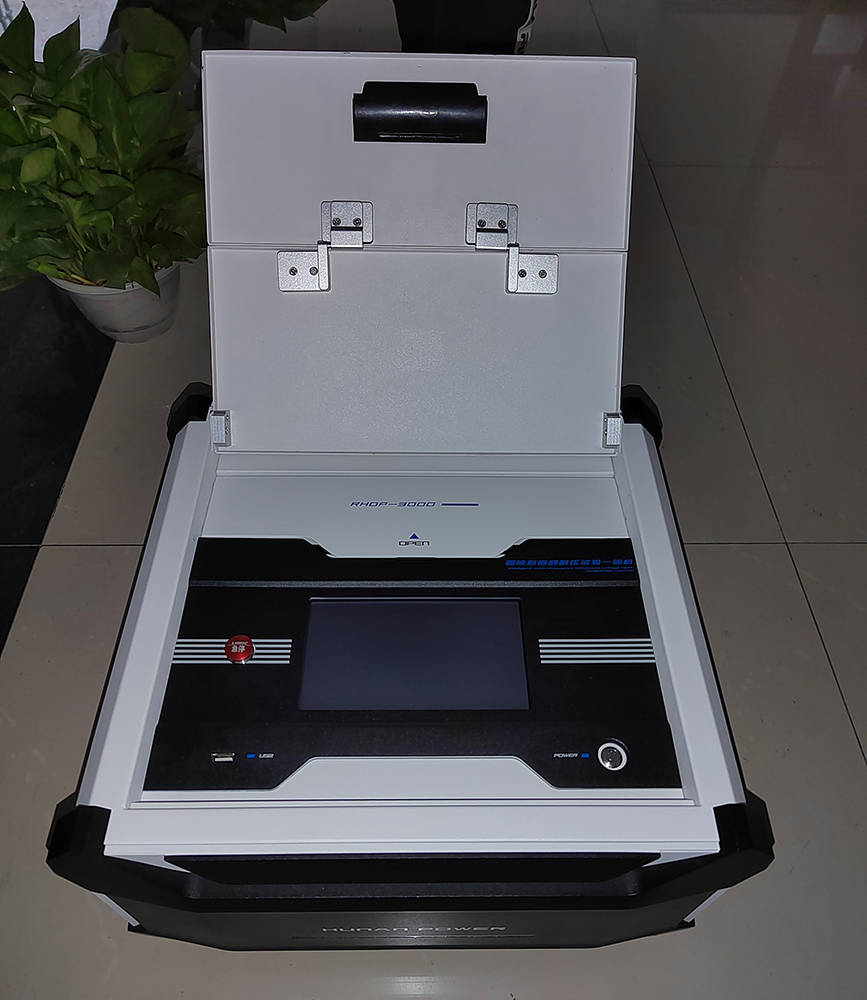

内部集成计算机，配备8寸彩色液晶屏，支持参数预置、保护设置、数据存储（3200组）等功能。

多倍频输出能力

支持1倍频（50Hz）至4倍频（200Hz）的试验电压输出，满足不同测试标准需求。

电压调节步长可实时设置（1V/2V/5V/10V），适应精细化试验要求。

波形优化设计

外置LC滤波回路，确保输出波形畸变率＜3%，符合GB/IEC标准。

外置带抽头补偿电感，补偿被试设备电容电流，提升带负载能力。

便携性与安全性

体积小、重量轻，便于现场搬运及大功率化扩展。

触摸式操作界面，支持热敏打印机汉字输出，简化操作流程。

具备过压、过流、过热等多重保护功能，保障试验安全。

三、关键技术参数

装置容量：0-20kVA（可定制更高容量）

输入电源：220V±10%/50Hz

输出电压：0-400V（需升压变可扩展至更高电压）

输出频率：50Hz、100Hz、150Hz、200Hz（任选）

波形畸变率：＜3%

控制方式：数字控制+触摸屏操作

数据存储：3200组试验数据

保护功能：过压、过流、过热、短路保护

四、产品别称与扩展应用

常见别称

电子式多倍频试验装置、倍频发生器、多倍频感应发生器、互感器感应耐压装置等。

扩展应用场景

电力电缆耐压试验：通过高频电压检测电缆绝缘缺陷。

电机绝缘测试：模拟谐波过电压对电机绕组的影响。

电容器局部放电检测：配合高频电流传感器（HFC）定位绝缘弱点。

五、操作流程简化

接线：连接输入电源、被试设备及补偿电感（如需）。

参数设置：通过触摸屏预置试验频率、电压步长及保护阈值。

启动试验：逐步升压至目标值，观察波形及被试设备反应。

数据记录：自动存储试验数据，支持打印输出。

关机：试验完成后，先降压再断电，确保安全。

六、选型建议

容量选择：

根据被试设备容量选择装置容量（如变压器容量为10kVA，建议选择15-20kVA发生器）。

频率需求：

常规试验选择50Hz/100Hz；特殊需求（如谐波测试）选择150Hz/200Hz。

便携性要求：

现场试验优先选择轻量化设计（如≤15kg），实验室可选大功率固定式设备。

扩展功能：

需数据追溯时选择带存储功能型号；需打印报告时选择内置热敏打印机型号。

七、行业标准与认证

符合标准：DL/T 848.4-2004《高压试验装置通用技术条件》、GB 311.1-2012《绝缘配合》。

认证要求：通过CE、CMA等国际认证，确保设备安全性和测量准确性。

电子式多倍频发生器以多频输出、高精度控制、便携安全为核心优势，是电力设备绝缘试验的理想工具。其数字化设计简化了操作流程，同时满足严格的标准要求，适用于研发、生产及现场检测等多场景需求。
