LT3008低压差稳压器芯片的概述及特性分析
创始人
2025-05-26 18:07:31
0次
LT3008 系列是一款微功率、低压差电压 (LDO) 线性稳压器。该器件可提供 20mA 的输出电流和一个 300mV 的压差电压。无负载静态电流为 3μA。当负载增加时，接地引脚电流保持在低于 5% 输出电流的水平上。在停机模式中，静态电流小于 1μA。
LT3008 稳压器利用低 ESR 陶瓷电容器 (所需的最小电容值仅为 2.2μF) 来优化稳定性和瞬态响应。LT3008 不像其他常见的稳压器那样需要额外的 ESR。内部保护电路包括电流限制、热限制、反向电池保护和反向电流保护。
对于那些需要中等输出驱动能力以及超低待机功耗的应用而言，LT3008 系列是理想的选择。该器件具有 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 的固定输出电压，以及一个具 0.6V 至 44.5V 的可调输出电压范围版本。LT3008 采用 6 引脚 DFN 和 8 引脚 TSOT-23 封装。
特性
• 超低静态电流：3μA
• 输入电压范围：2.0V 至 45V
• 输出电流：20mA
• 压差电压：300mV
• 可调输出 (VADJ = VOUT(MIN) = 600mV)
• 固定输出电压：1.2V、1.5V、1.8V、2.5V、3.3V、5V
• 输出容差：±2% (在整个负载、输入电压和温度范围内)
• 在采用低 ESR 陶瓷输出电容器 (最小值为 2.2μF) 时可稳定
• 停机电流：
• 电流限制保护
• 反向电池保护
• 热限制保护

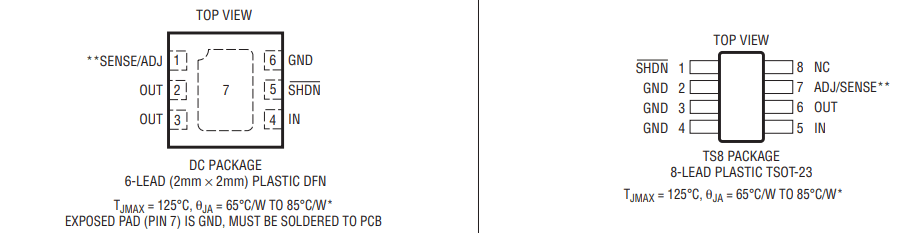

• TSOT-23 和 2mm x 2mm DFN 封装
